  1. 第8章 尺寸标注

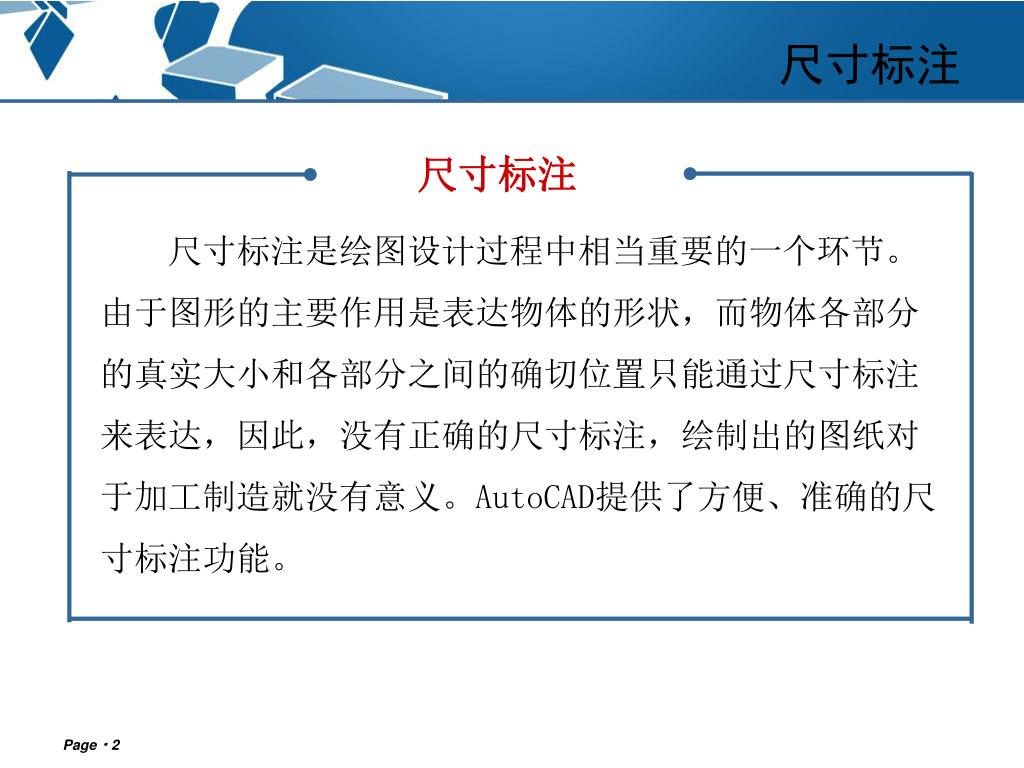

  2. 尺寸标注 尺寸标注 尺寸标注是绘图设计过程中相当重要的一个环节。由于图形的主要作用是表达物体的形状，而物体各部分的真实大小和各部分之间的确切位置只能通过尺寸标注来表达，因此，没有正确的尺寸标注，绘制出的图纸对于加工制造就没有意义。AutoCAD提供了方便、准确的尺寸标注功能。

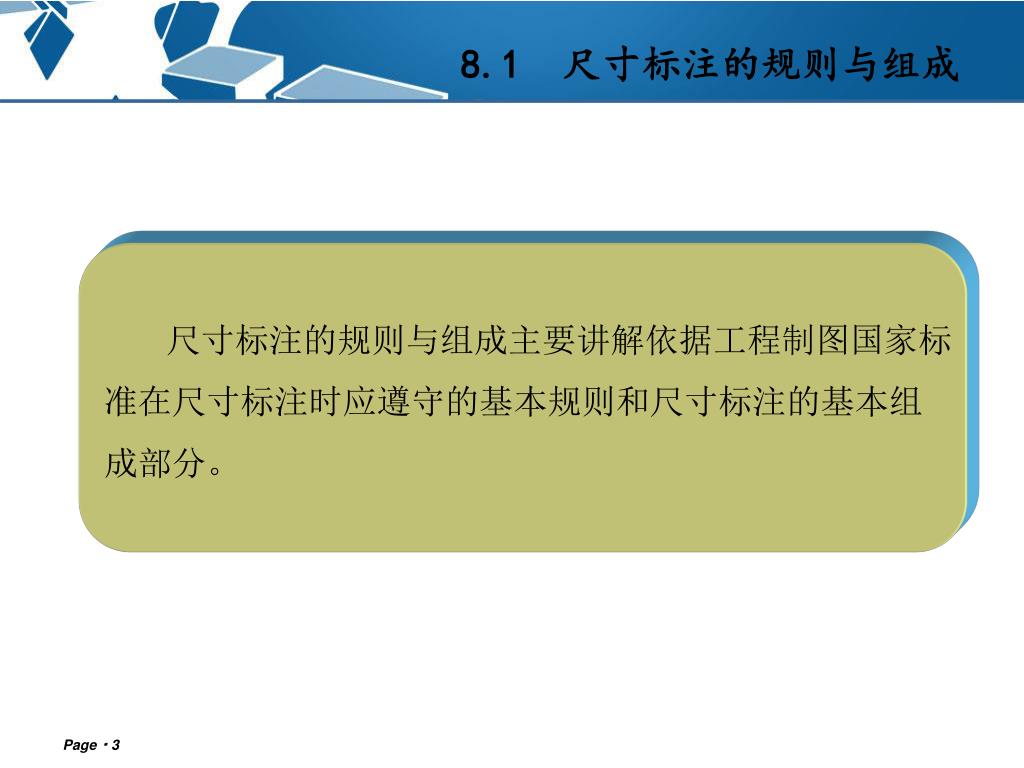

  3. 8.1 尺寸标注的规则与组成 尺寸标注的规则与组成主要讲解依据工程制图国家标 准在尺寸标注时应遵守的基本规则和尺寸标注的基本组 成部分。

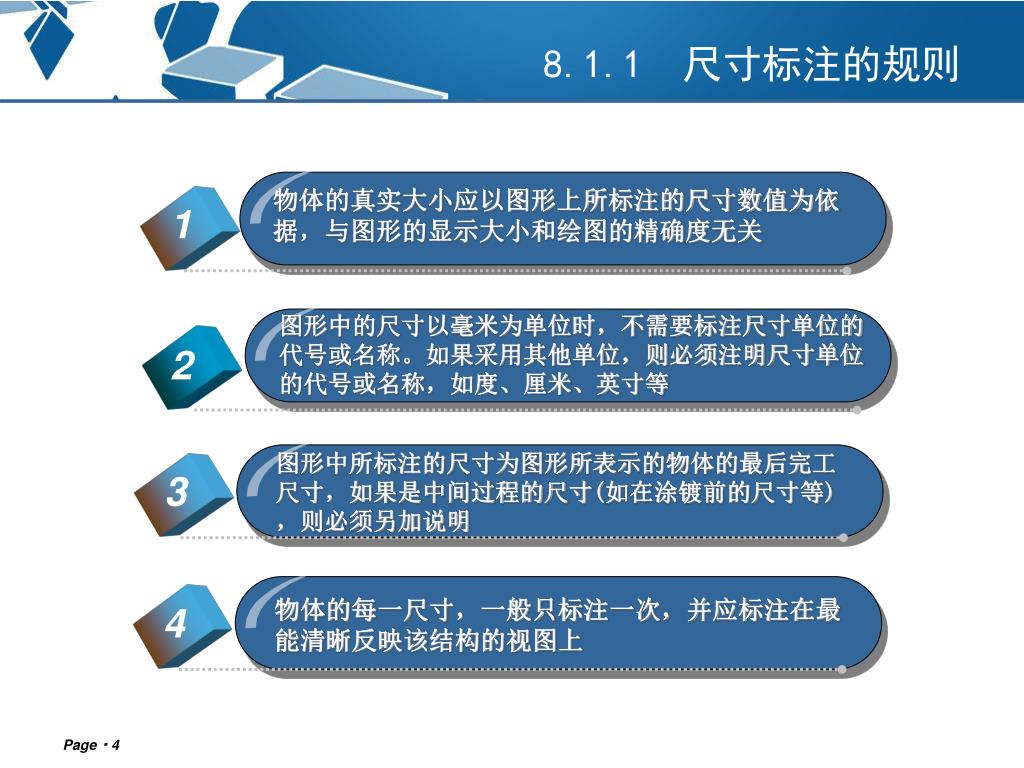

  4. 物体的真实大小应以图形上所标注的尺寸数值为依物体的真实大小应以图形上所标注的尺寸数值为依 据，与图形的显示大小和绘图的精确度无关 1 图形中的尺寸以毫米为单位时，不需要标注尺寸单位的代号或名称。如果采用其他单位，则必须注明尺寸单位的代号或名称，如度、厘米、英寸等 2 图形中所标注的尺寸为图形所表示的物体的最后完工尺寸，如果是中间过程的尺寸(如在涂镀前的尺寸等)，则必须另加说明 物体的每一尺寸，一般只标注一次，并应标注在最能清晰反映该结构的视图上 3 4 8.1.1 尺寸标注的规则

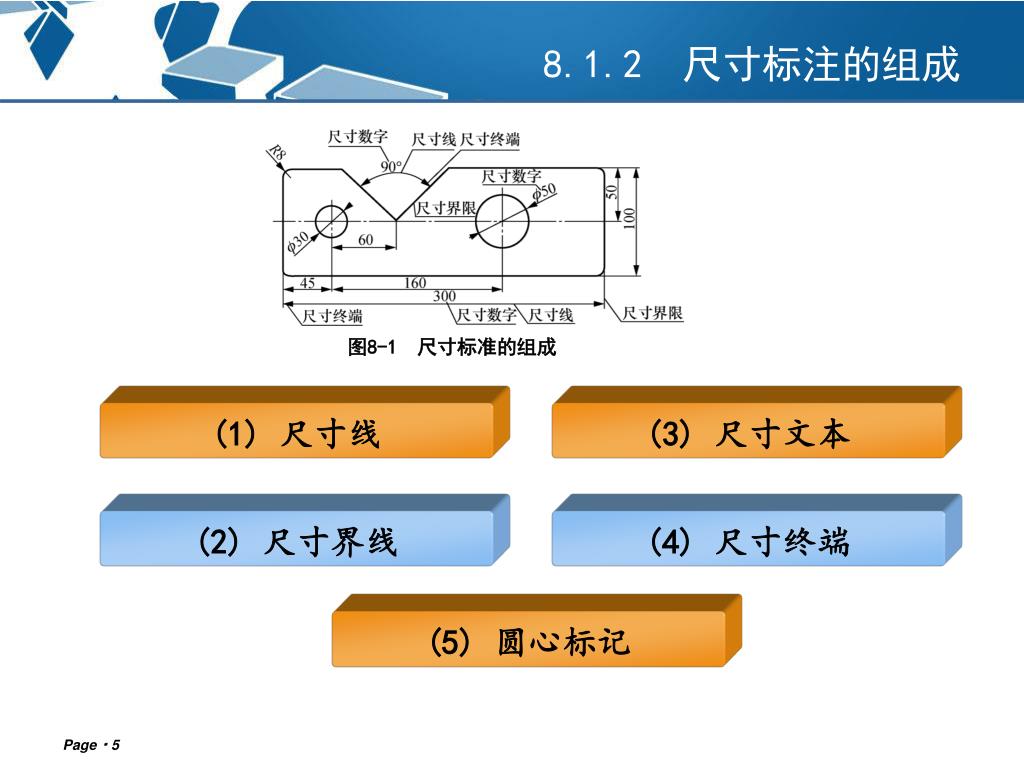

  5. 8.1.2 尺寸标注的组成 图8-1 尺寸标准的组成 (1) 尺寸线 (3) 尺寸文本 (2) 尺寸界线 (4) 尺寸终端 (5) 圆心标记

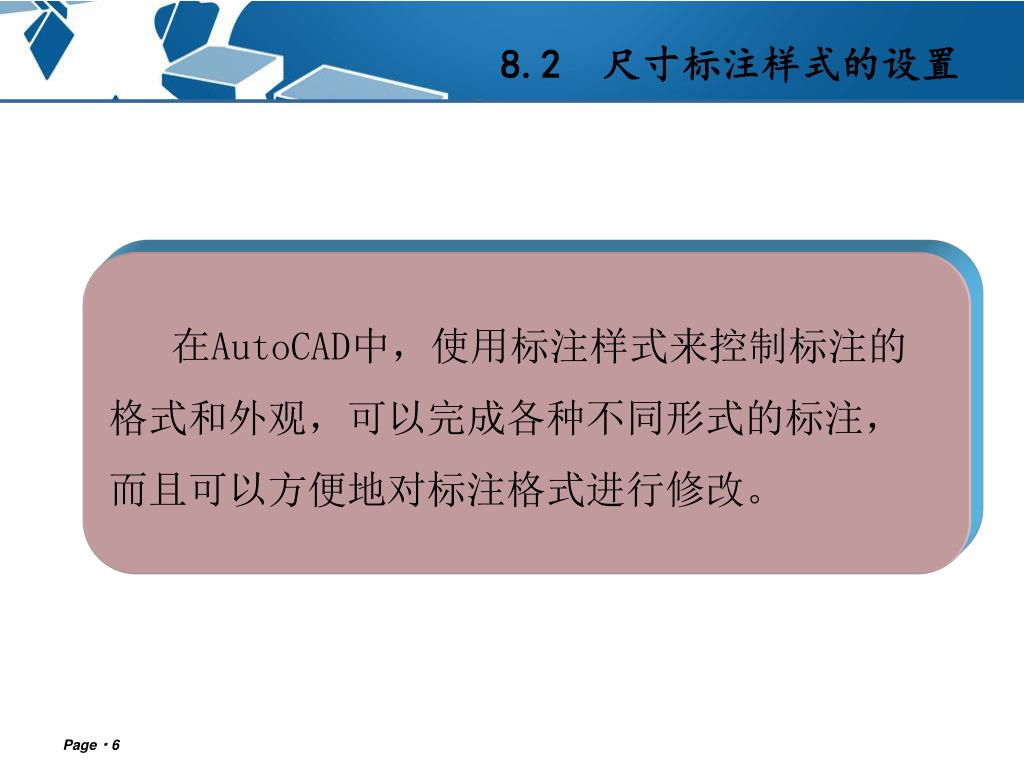

  6. 8.2 尺寸标注样式的设置 在AutoCAD中，使用标注样式来控制标注的 格式和外观，可以完成各种不同形式的标注， 而且可以方便地对标注格式进行修改。

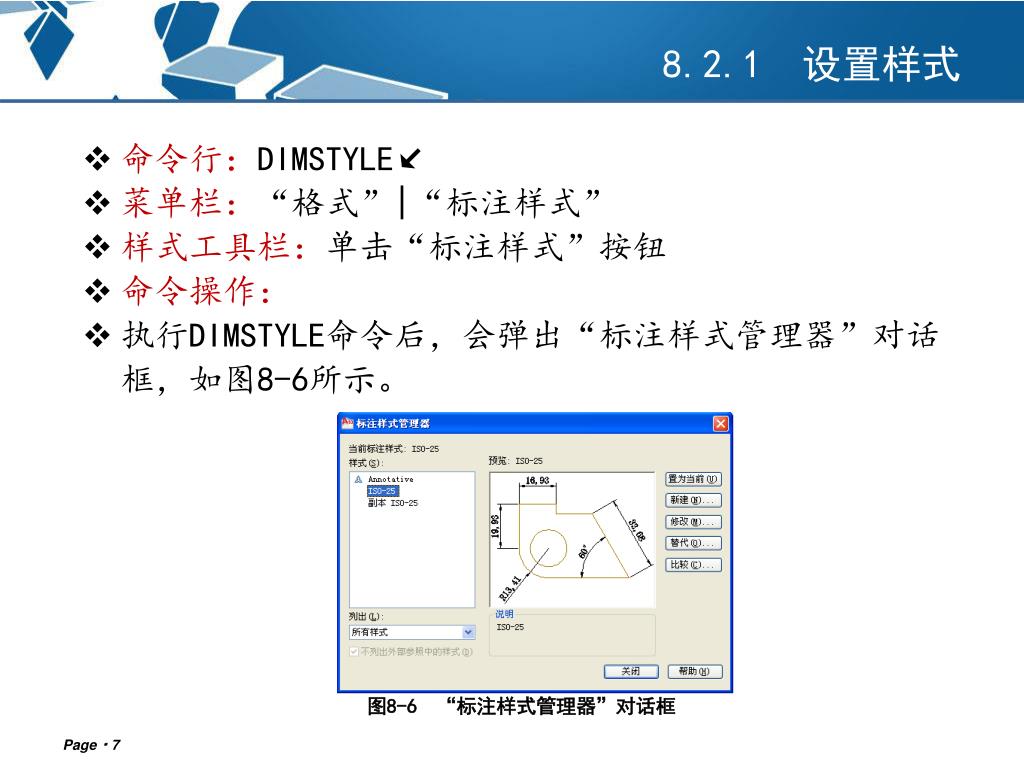

  7. 8.2.1 设置样式 • 命令行：DIMSTYLE↙ • 菜单栏：“格式”|“标注样式” • 样式工具栏：单击“标注样式”按钮 • 命令操作： • 执行DIMSTYLE命令后，会弹出“标注样式管理器”对话框，如图8-6所示。 图8-6 “标注样式管理器”对话框

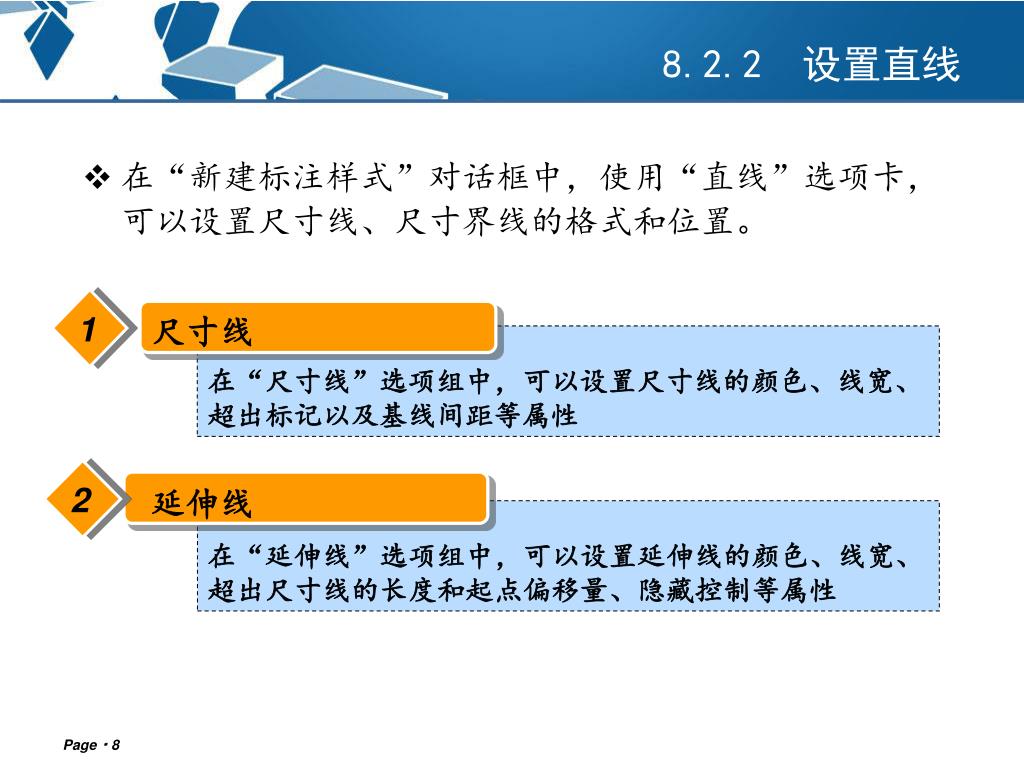

  8. 1 尺寸线 2 延伸线 8.2.2 设置直线 • 在“新建标注样式”对话框中，使用“直线”选项卡，可以设置尺寸线、尺寸界线的格式和位置。 在“尺寸线”选项组中，可以设置尺寸线的颜色、线宽、超出标记以及基线间距等属性 在“延伸线”选项组中，可以设置延伸线的颜色、线宽、超出尺寸线的长度和起点偏移量、隐藏控制等属性

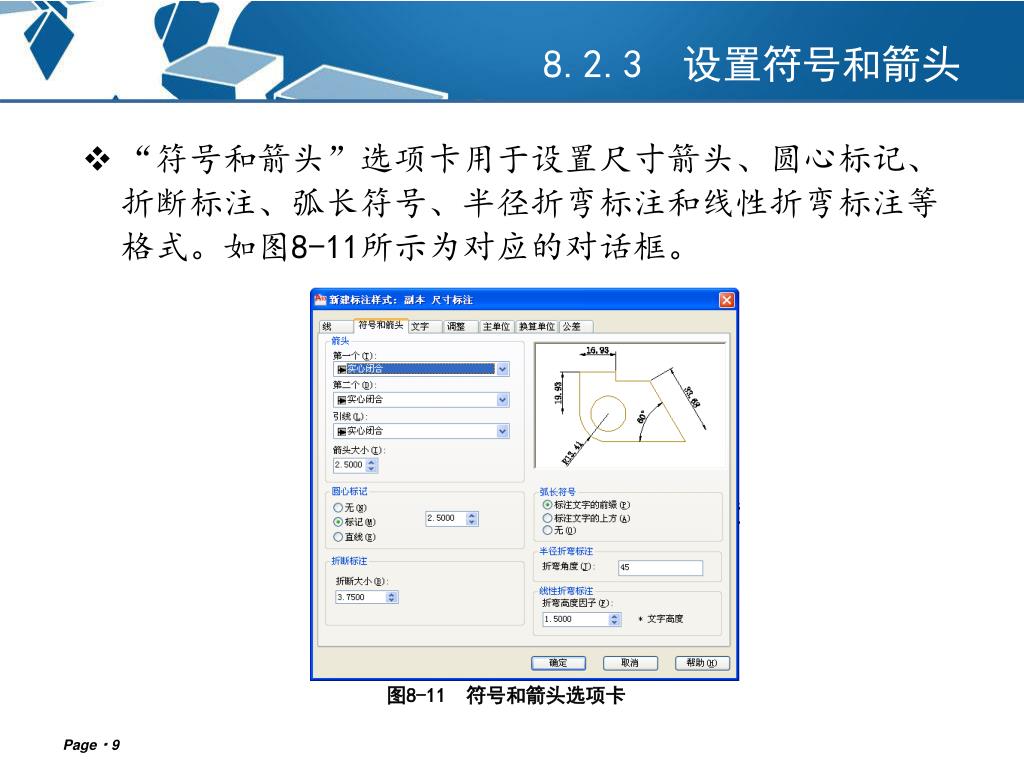

  9. 8.2.3 设置符号和箭头 • “符号和箭头”选项卡用于设置尺寸箭头、圆心标记、折断标注、弧长符号、半径折弯标注和线性折弯标注等格式。如图8-11所示为对应的对话框。 图8-11 符号和箭头选项卡

  10. 8.2.4 设置文字 • “文字”选项卡用于设置尺寸文字的外观、位置以及对齐方式，如图8-18所示为对应的对话框。 图8-18 文字选项卡

  11. 8.2.5 设置调整 • “调整”选项卡用于控制尺寸文字、尺寸线、尺寸箭头等的位置以及其他一些特征，如图8-21所示为对应的对话框。 图8-21 调整选项卡

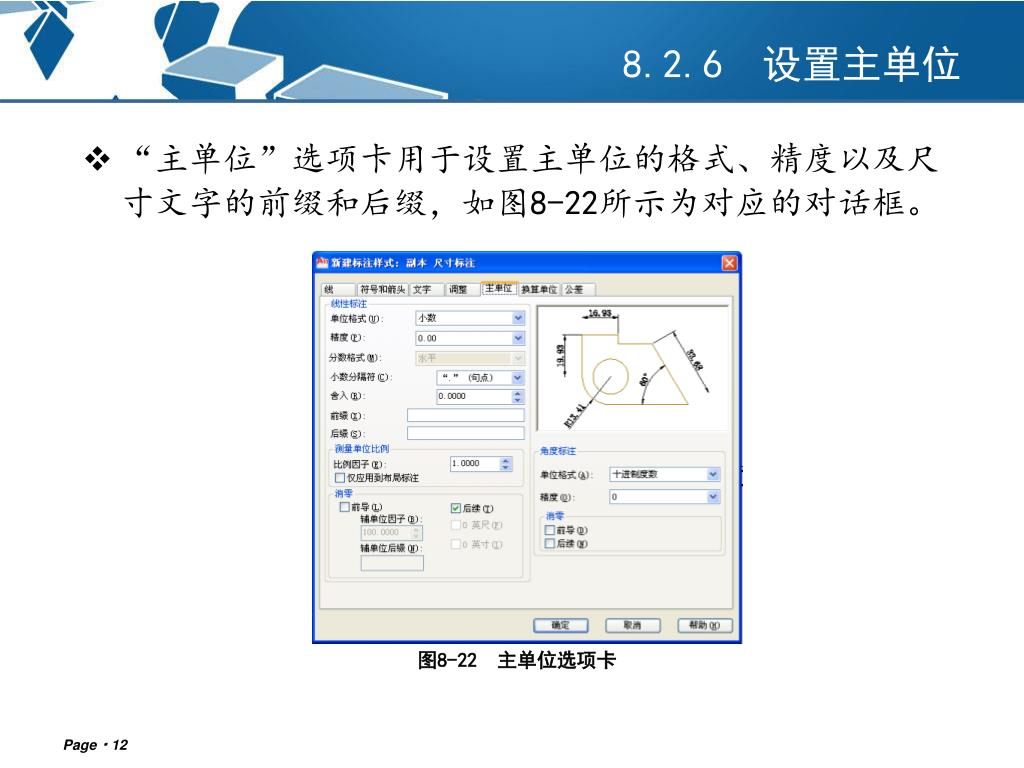

  12. 8.2.6 设置主单位 • “主单位”选项卡用于设置主单位的格式、精度以及尺寸文字的前缀和后缀，如图8-22所示为对应的对话框。 图8-22 主单位选项卡

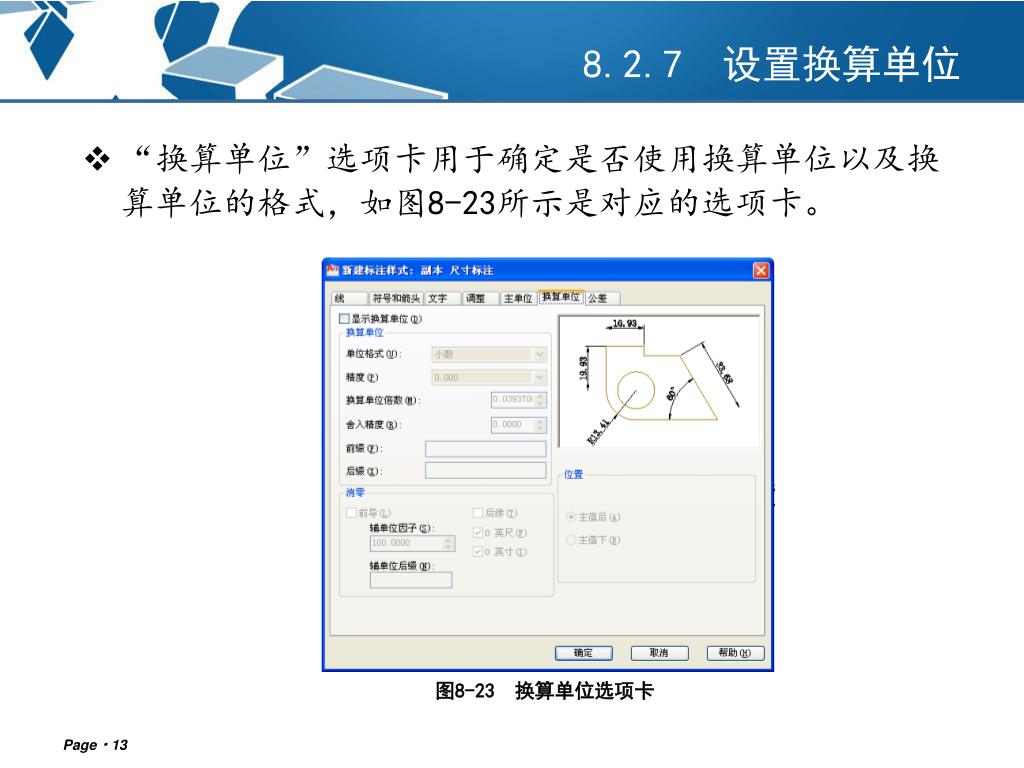

  13. 8.2.7 设置换算单位 • “换算单位”选项卡用于确定是否使用换算单位以及换算单位的格式，如图8-23所示是对应的选项卡。 图8-23 换算单位选项卡

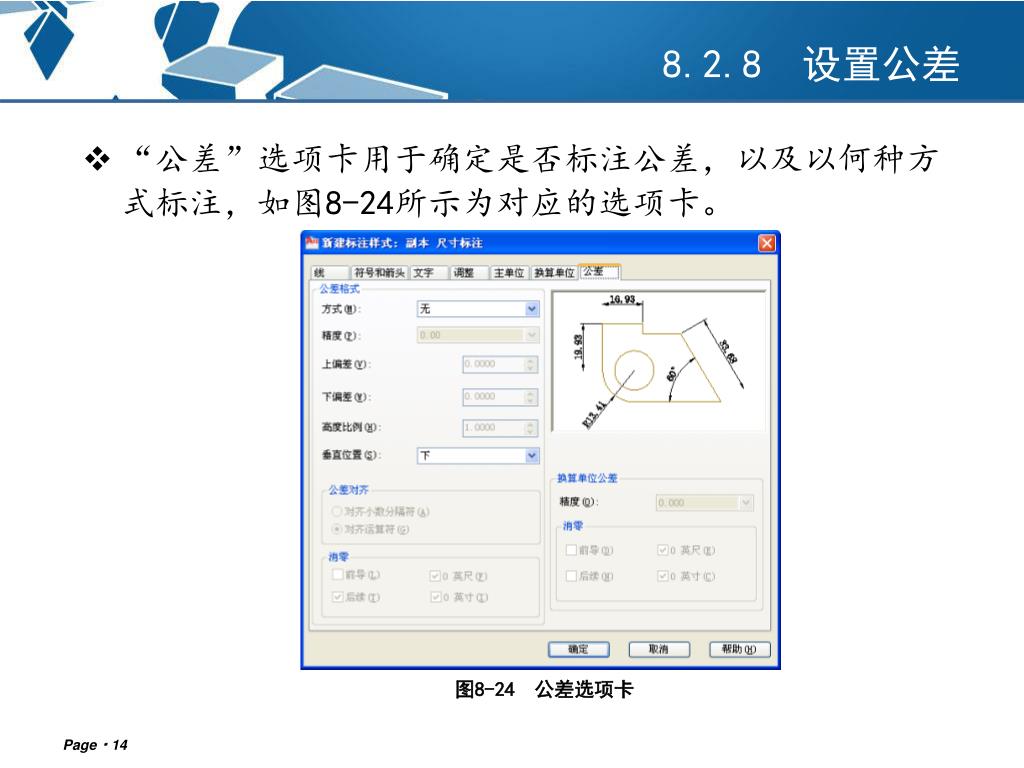

  14. 8.2.8 设置公差 • “公差”选项卡用于确定是否标注公差，以及以何种方式标注，如图8-24所示为对应的选项卡。 图8-24 公差选项卡

  15. 8.3 尺寸标注 正确地进行尺寸标注是设计绘图工作中非常重要的环 节，AutoCAD 2010提供了方便快捷的尺寸标注方法， 可通过执行命令实现，也可利用菜单或工具栏实现。本 节重点介绍如何对各种类型的尺寸进行标注。 AutoCAD将尺寸标注分为线性标注、对齐标注、半径标 注、直径标注、弧长标注、角度标注、折弯线性标注、 基线标注、连续标注及引线标注等多种类型。

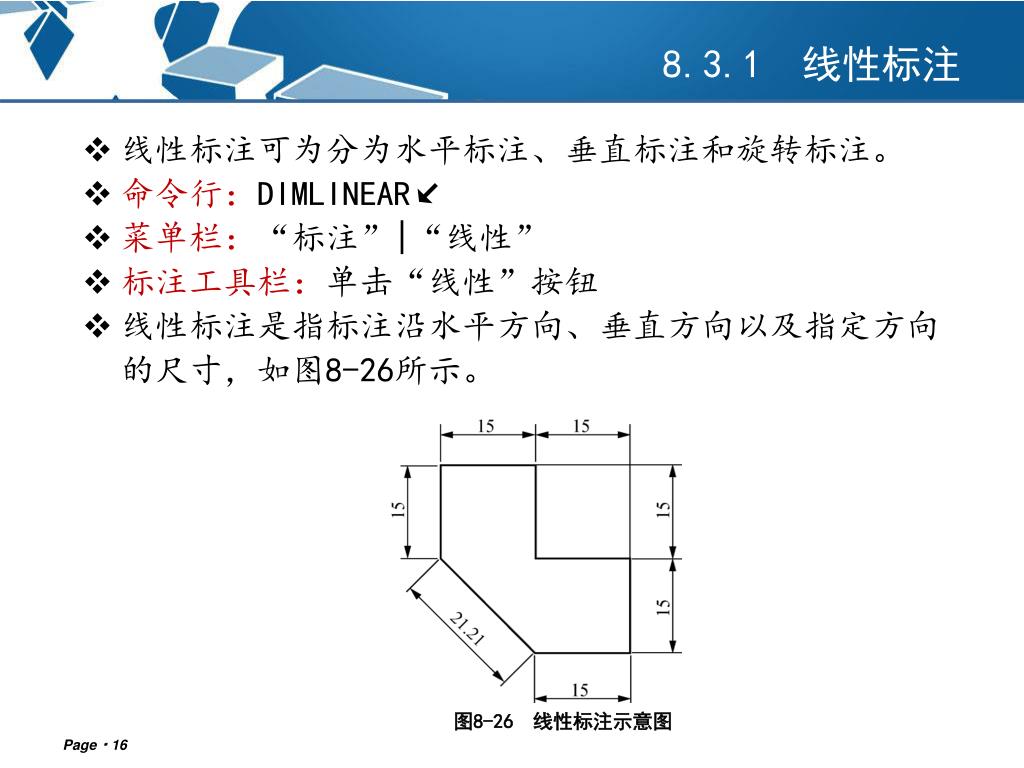

  16. 8.3.1 线性标注 • 线性标注可为分为水平标注、垂直标注和旋转标注。 • 命令行：DIMLINEAR↙ • 菜单栏：“标注”|“线性” • 标注工具栏：单击“线性”按钮 • 线性标注是指标注沿水平方向、垂直方向以及指定方向的尺寸，如图8-26所示。 图8-26 线性标注示意图

  17. 8.3.2 对齐标注 • 命令行：DIMALIGNED↙ • 菜单栏：“标注”|“对齐” • 标注工具栏：单击“对齐”按钮 • 实现对齐标注后，所标注尺寸的尺寸线与两条延伸线起始点间的连线平行，如图8-28所示。 图8-28 对齐标注示意图

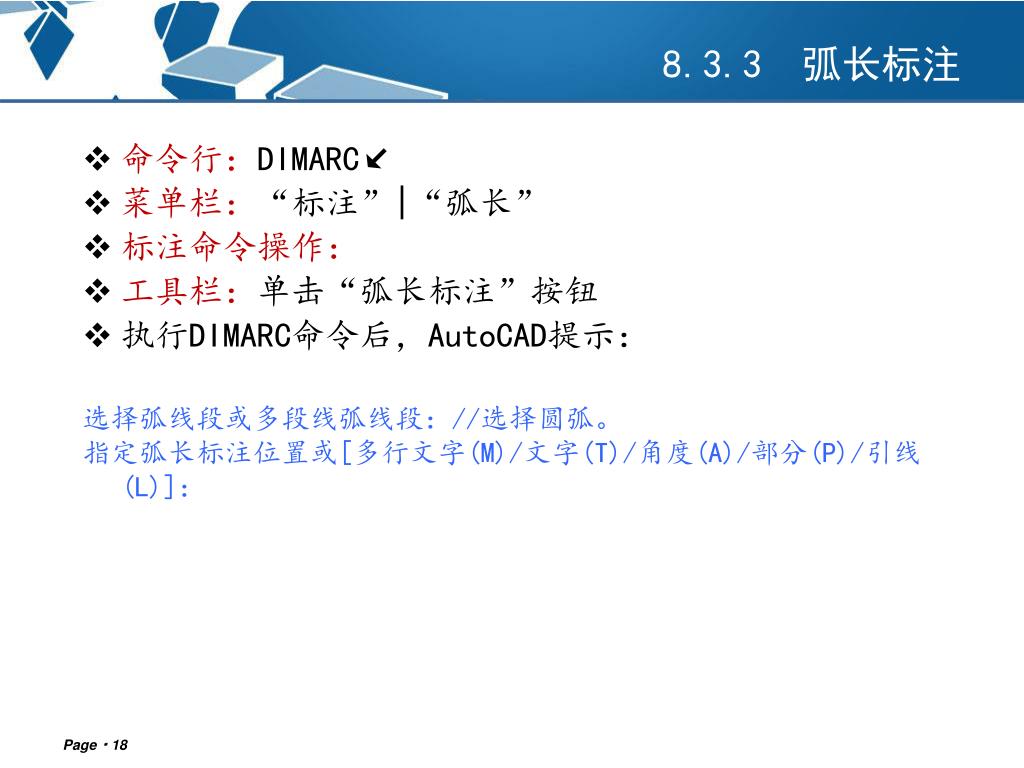

  18. 8.3.3 弧长标注 • 命令行：DIMARC↙ • 菜单栏：“标注”|“弧长” • 标注命令操作： • 工具栏：单击“弧长标注”按钮 • 执行DIMARC命令后，AutoCAD提示： • 选择弧线段或多段线弧线段：//选择圆弧。 • 指定弧长标注位置或[多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]：

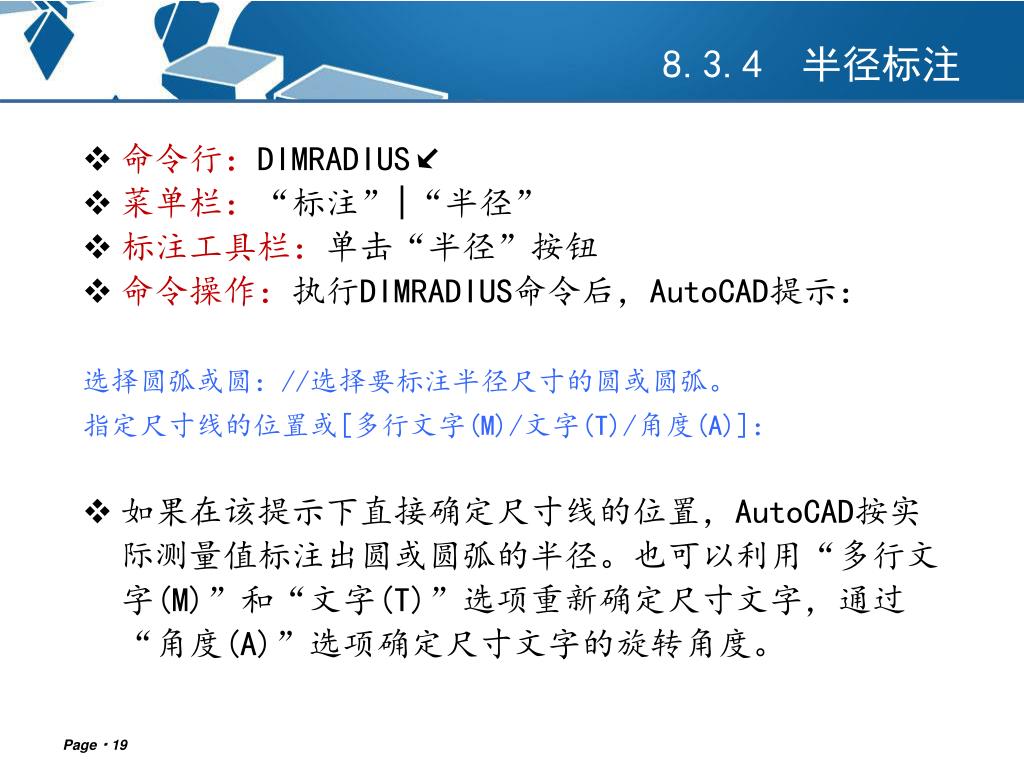

  19. 8.3.4 半径标注 • 命令行：DIMRADIUS↙ • 菜单栏：“标注”|“半径” • 标注工具栏：单击“半径”按钮 • 命令操作：执行DIMRADIUS命令后，AutoCAD提示： • 选择圆弧或圆：//选择要标注半径尺寸的圆或圆弧。 • 指定尺寸线的位置或[多行文字(M)/文字(T)/角度(A)]： • 如果在该提示下直接确定尺寸线的位置，AutoCAD按实际测量值标注出圆或圆弧的半径。也可以利用“多行文字(M)”和“文字(T)”选项重新确定尺寸文字，通过“角度(A)”选项确定尺寸文字的旋转角度。

  20. 8.3.5 直径标注 • 命令行：DIMDIAMETER↙ • 菜单栏：“标注”|“直径” • 标注工具栏：单击“直径”按钮 • 命令操作： • 执行DIMDIAMETER命令后，AutoCAD提示： • 选择圆弧或圆：//选择要标注半径尺寸的圆或圆弧。 • 指定尺寸线的位置或[多行文字(M)/文字(T)/角度(A)]： • 如果在该提示下直接确定尺寸线的位置，AutoCAD按实际测量值标注出圆或圆弧的直径。也可以通过“多行文字(M)”、“文字(T)”以及“角度(A)”选项来确定尺寸文字以及尺寸文字的旋转角度。

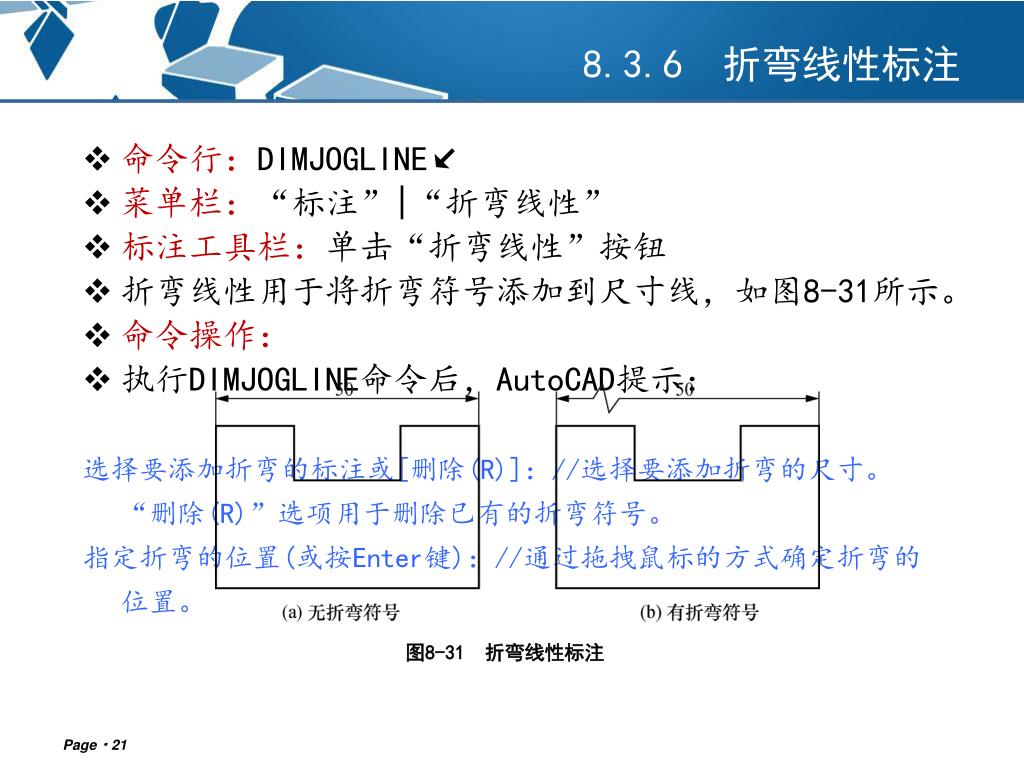

  21. 8.3.6 折弯线性标注 • 命令行：DIMJOGLINE↙ • 菜单栏：“标注”|“折弯线性” • 标注工具栏：单击“折弯线性”按钮 • 折弯线性用于将折弯符号添加到尺寸线，如图8-31所示。 • 命令操作： • 执行DIMJOGLINE命令后，AutoCAD提示： • 选择要添加折弯的标注或[删除(R)]：//选择要添加折弯的尺寸。“删除(R)”选项用于删除已有的折弯符号。 • 指定折弯的位置(或按Enter键)：//通过拖拽鼠标的方式确定折弯的位置。 图8-31 折弯线性标注

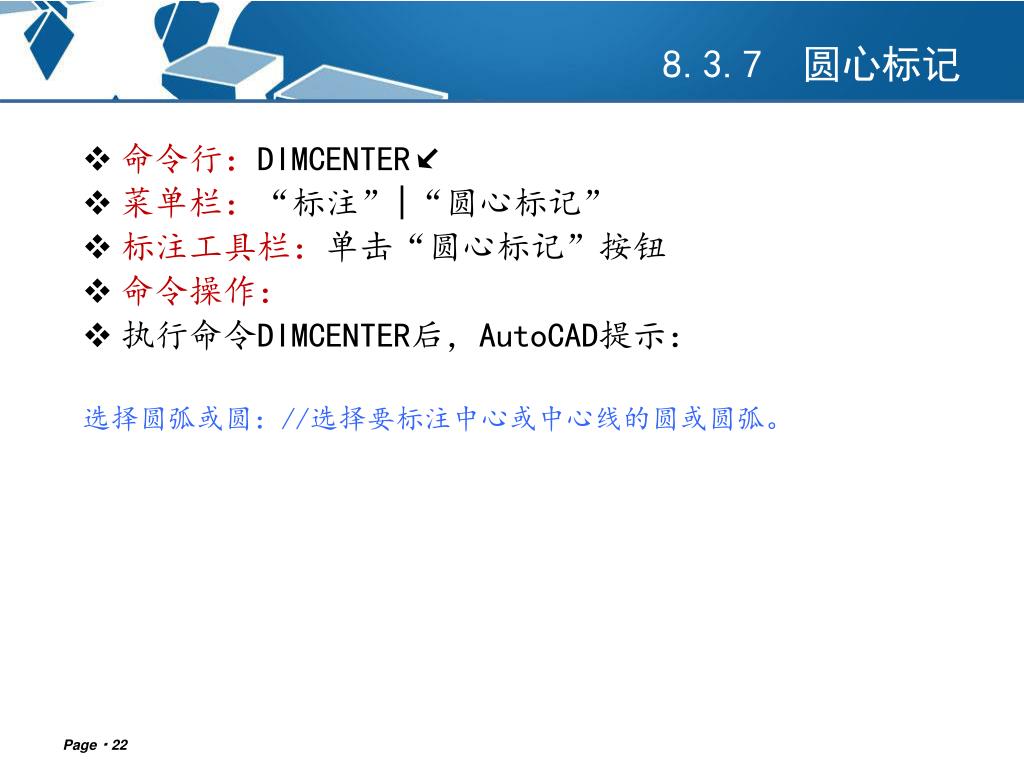

  22. 8.3.7 圆心标记 • 命令行：DIMCENTER↙ • 菜单栏：“标注”|“圆心标记” • 标注工具栏：单击“圆心标记”按钮 • 命令操作： • 执行命令DIMCENTER后，AutoCAD提示： • 选择圆弧或圆：//选择要标注中心或中心线的圆或圆弧。

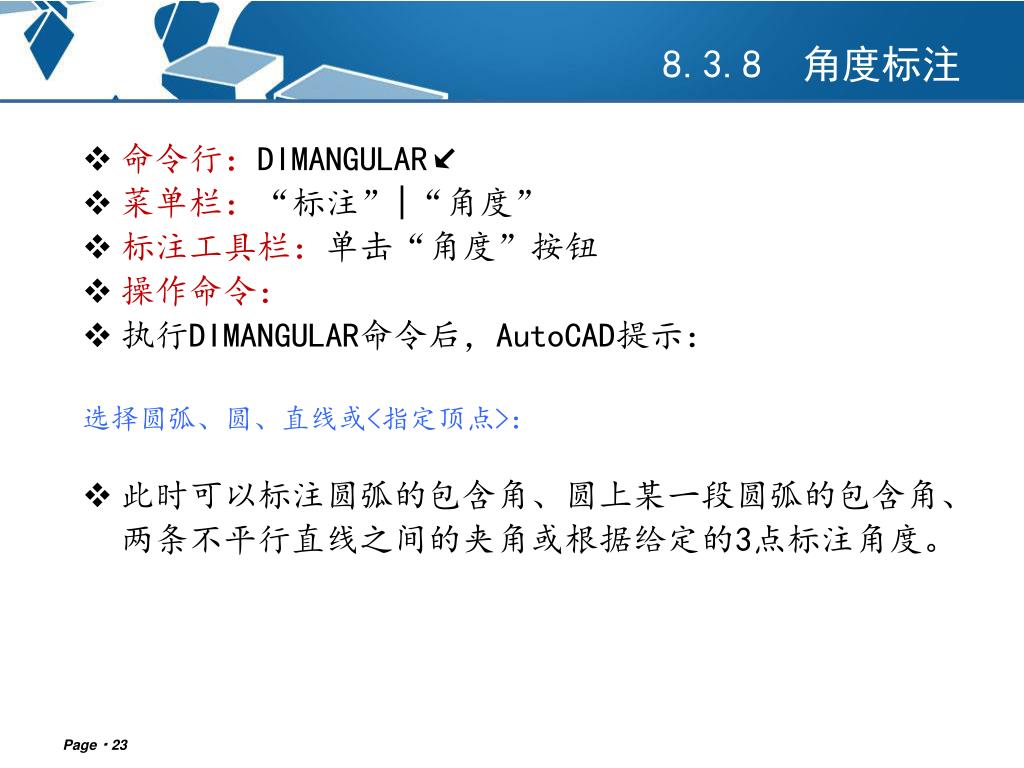

  23. 8.3.8 角度标注 • 命令行：DIMANGULAR↙ • 菜单栏：“标注”|“角度” • 标注工具栏：单击“角度”按钮 • 操作命令： • 执行DIMANGULAR命令后，AutoCAD提示： • 选择圆弧、圆、直线或<指定顶点>： • 此时可以标注圆弧的包含角、圆上某一段圆弧的包含角、两条不平行直线之间的夹角或根据给定的3点标注角度。

  24. 8.4.1 基线标注 • 命令行：DIMBASELINE↙ • 菜单栏：“标注”|“基线” • 标注工具栏：单击“基线”按钮 • 命令操作： • 执行DIMBASELINE命令，AutoCAD提示： • 指定第二条延伸线原点或[放弃(U)/选择(S)]<选择>：

  25. 8.4.2 连续标注 • 命令行：DIMCONTINUE↙ • 菜单栏：“标注”|“连续” • 标注工具栏：单击“连续”按钮 • 程序使用现有标注(如线性标注)的第二条尺寸延伸线的原点作为第一条尺寸延伸线的原点。 • 命令操作： • 执行DIMCONTINUE命令，AutoCAD提示： • 指定第二条延伸线原点或[放弃(U)/选择(S)]<选择>： • 使用对象捕捉指定其他尺寸延伸线原点。 • 按两次ENTER键可结束命令。

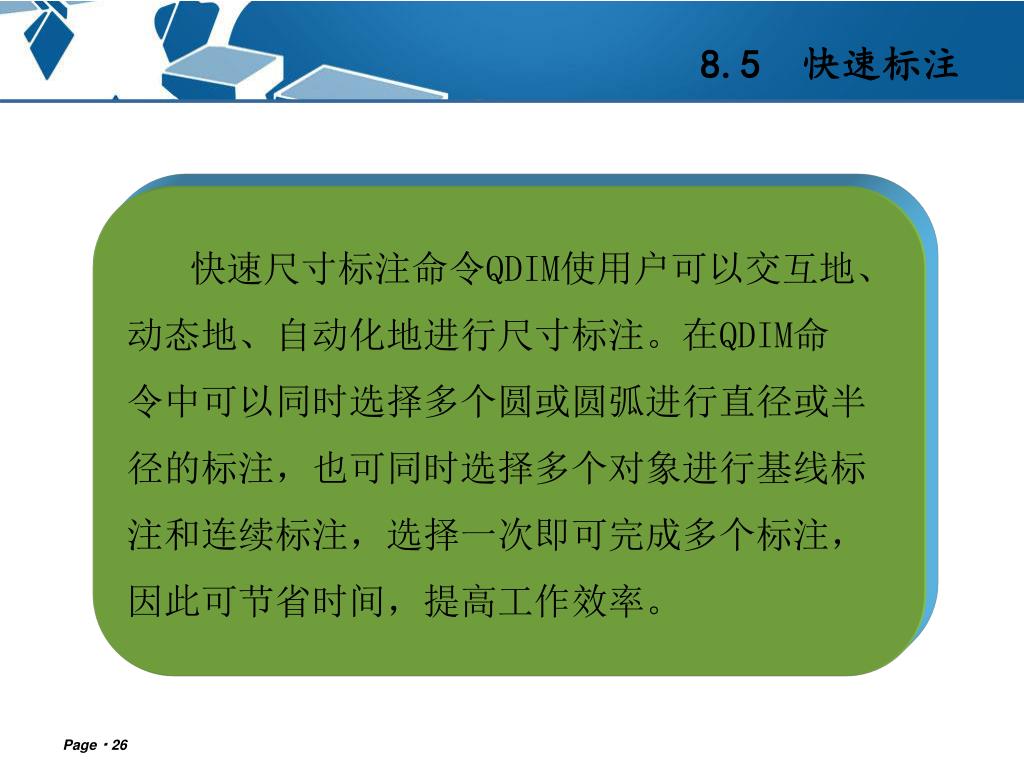

  26. 8.5 快速标注 快速尺寸标注命令QDIM使用户可以交互地、 动态地、自动化地进行尺寸标注。在QDIM命 令中可以同时选择多个圆或圆弧进行直径或半 径的标注，也可同时选择多个对象进行基线标 注和连续标注，选择一次即可完成多个标注， 因此可节省时间，提高工作效率。

  27. 8.5 快速标注 • 命令行：QDIM↙ • 菜单栏：“标注”|“快速标注” • 标注工具栏：单击“快速标注”按钮 • 命令操作： • 执行命令QDIM后，AutoCAD提示： • 选择要标注的几何图形：//选择要标注尺寸的多个对象后回车。 • 指定尺寸线位置或[连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)〕<连续>：

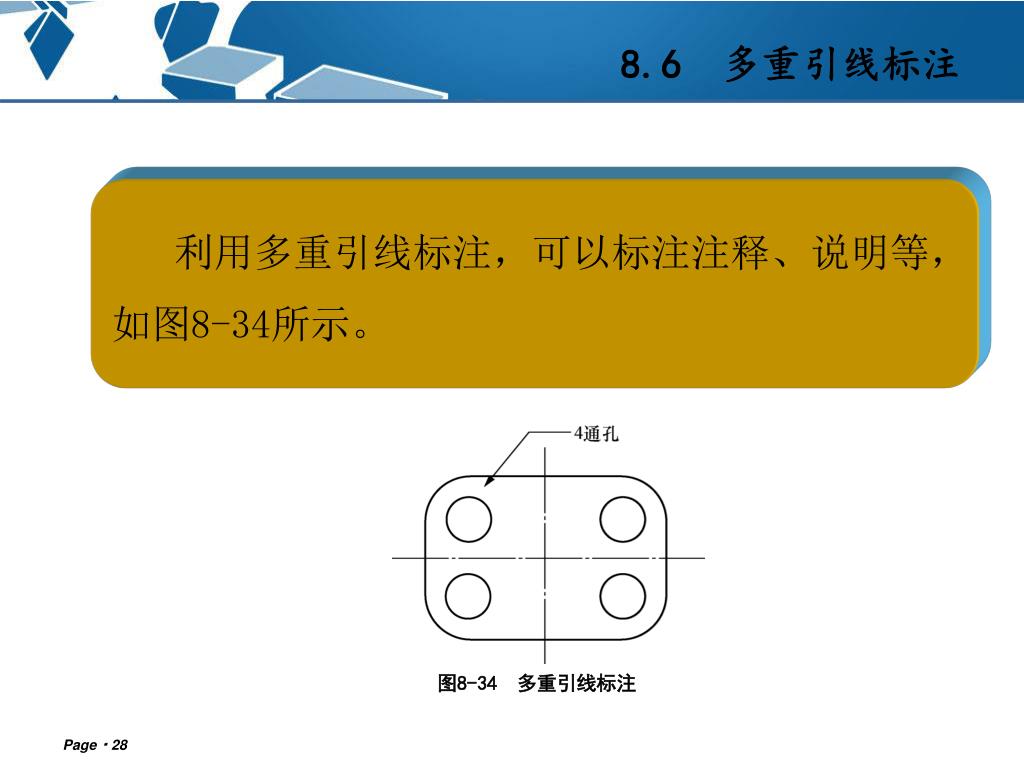

  28. 8.6 多重引线标注 利用多重引线标注，可以标注注释、说明等， 如图8-34所示。 图8-34 多重引线标注

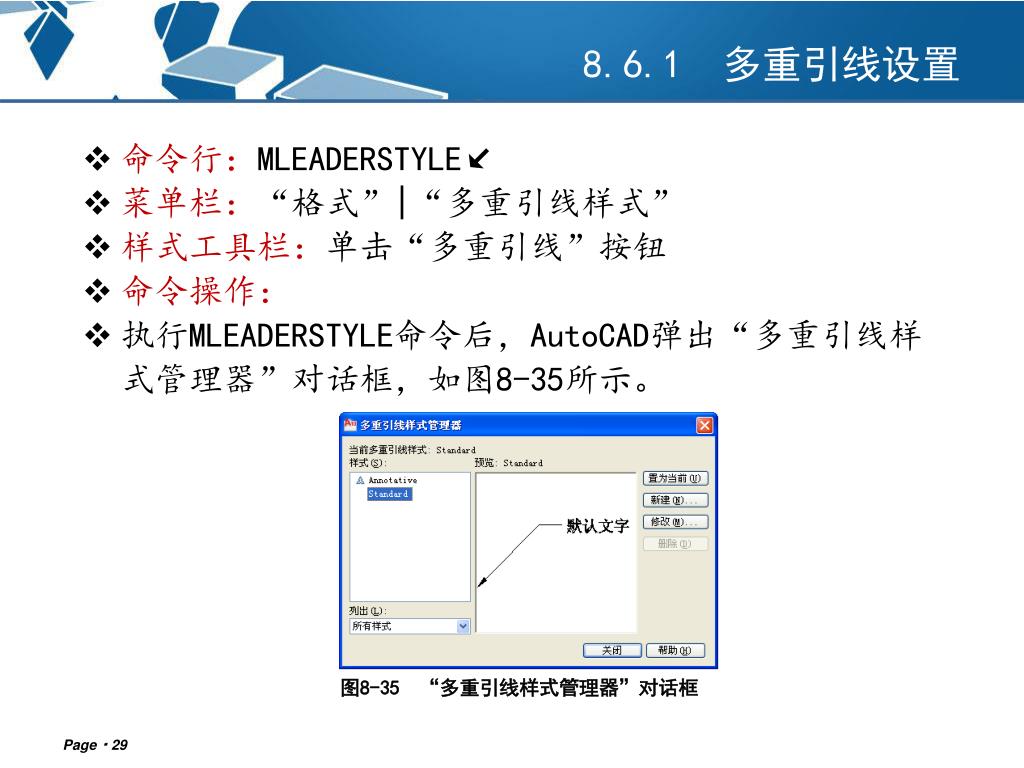

  29. 8.6.1 多重引线设置 • 命令行：MLEADERSTYLE↙ • 菜单栏：“格式”|“多重引线样式” • 样式工具栏：单击“多重引线”按钮 • 命令操作： • 执行MLEADERSTYLE命令后，AutoCAD弹出“多重引线样式管理器”对话框，如图8-35所示。 图8-35 “多重引线样式管理器”对话框

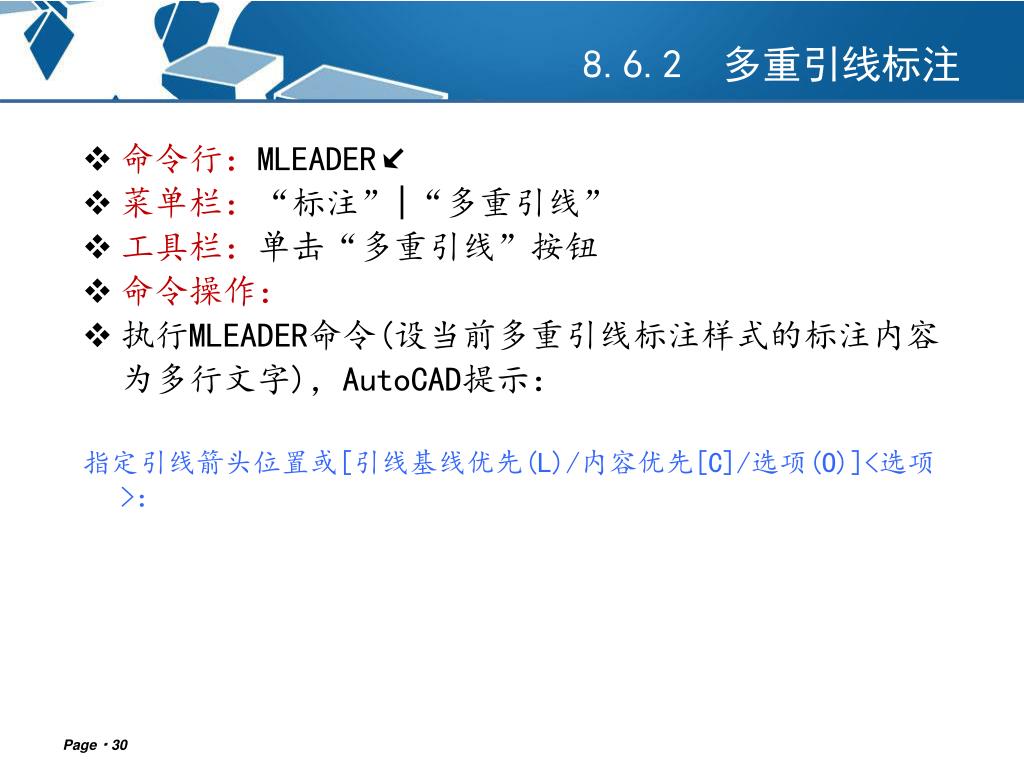

  30. 8.6.2 多重引线标注 • 命令行：MLEADER↙ • 菜单栏：“标注”|“多重引线” • 工具栏：单击“多重引线”按钮 • 命令操作： • 执行MLEADER命令(设当前多重引线标注样式的标注内容为多行文字)，AutoCAD提示： • 指定引线箭头位置或[引线基线优先(L)/内容优先[C]/选项(O)]<选项>：

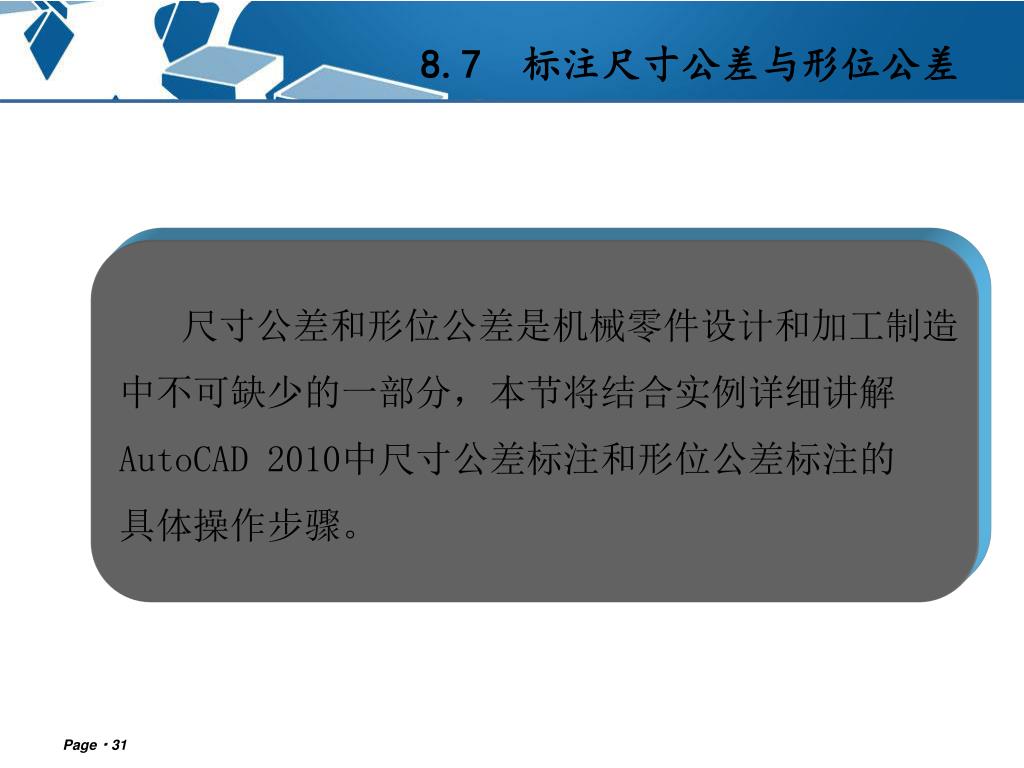

  31. 8.7 标注尺寸公差与形位公差 尺寸公差和形位公差是机械零件设计和加工制造 中不可缺少的一部分，本节将结合实例详细讲解 AutoCAD 2010中尺寸公差标注和形位公差标注的 具体操作步骤。

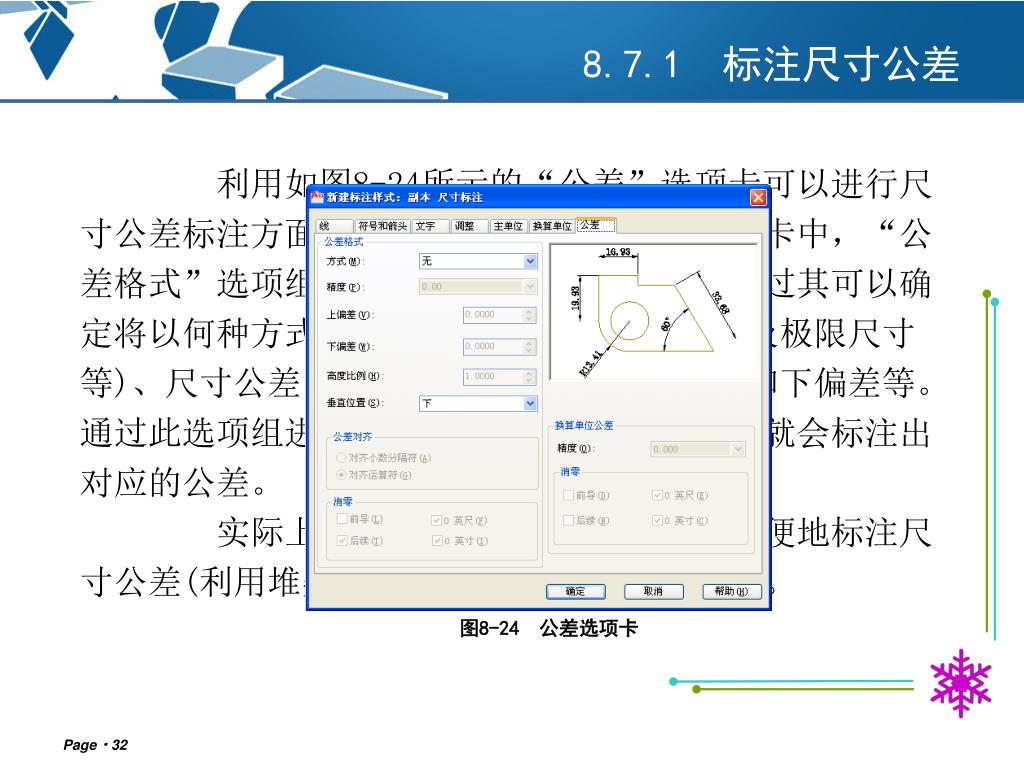

  32. 8.7.1 标注尺寸公差 利用如图8-24所示的“公差”选项卡可以进行尺寸公差标注方面的各种设置。在“公差”选项卡中，“公差格式”选项组用于确定公差的标注格式，通过其可以确定将以何种方式标注公差(如对称、极限偏差及极限尺寸等)、尺寸公差的精度以及设置尺寸的上偏差和下偏差等。通过此选项组进行相应的设置后再标注尺寸，就会标注出对应的公差。 实际上，可以通过在位文字编辑器方便地标注尺寸公差(利用堆叠功能实现)，下面将举例说明。 图8-24 公差选项卡

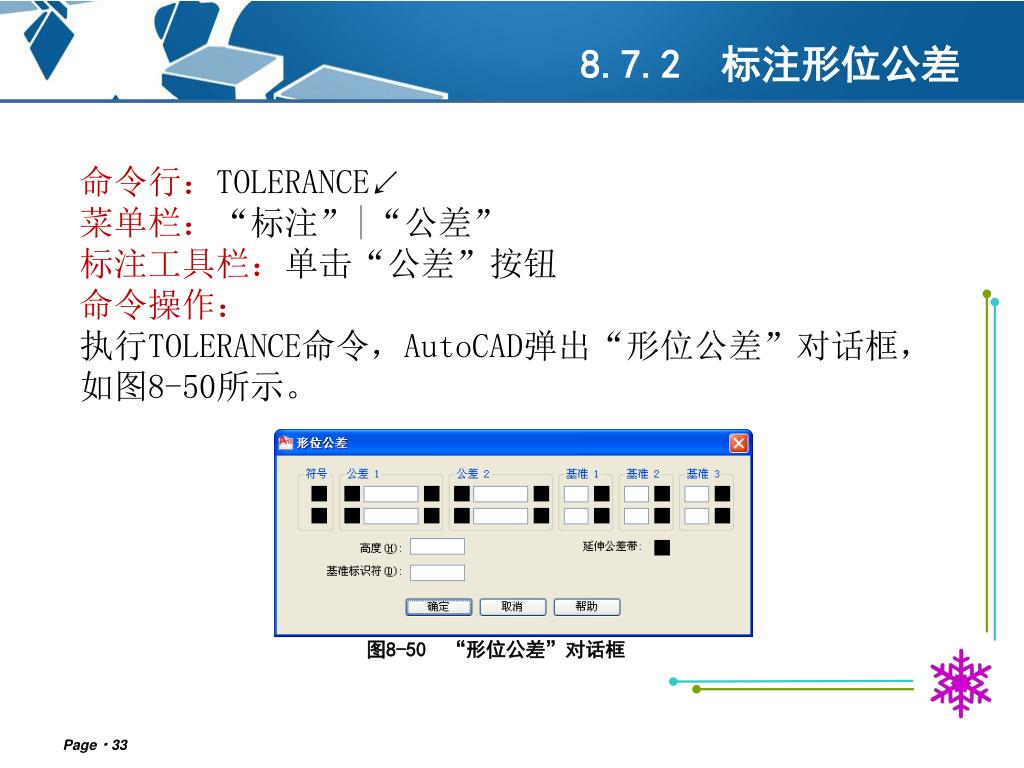

  33. 8.7.2 标注形位公差 命令行：TOLERANCE↙ 菜单栏：“标注”|“公差” 标注工具栏：单击“公差”按钮 命令操作： 执行TOLERANCE命令，AutoCAD弹出“形位公差”对话框，如图8-50所示。 图8-50 “形位公差”对话框

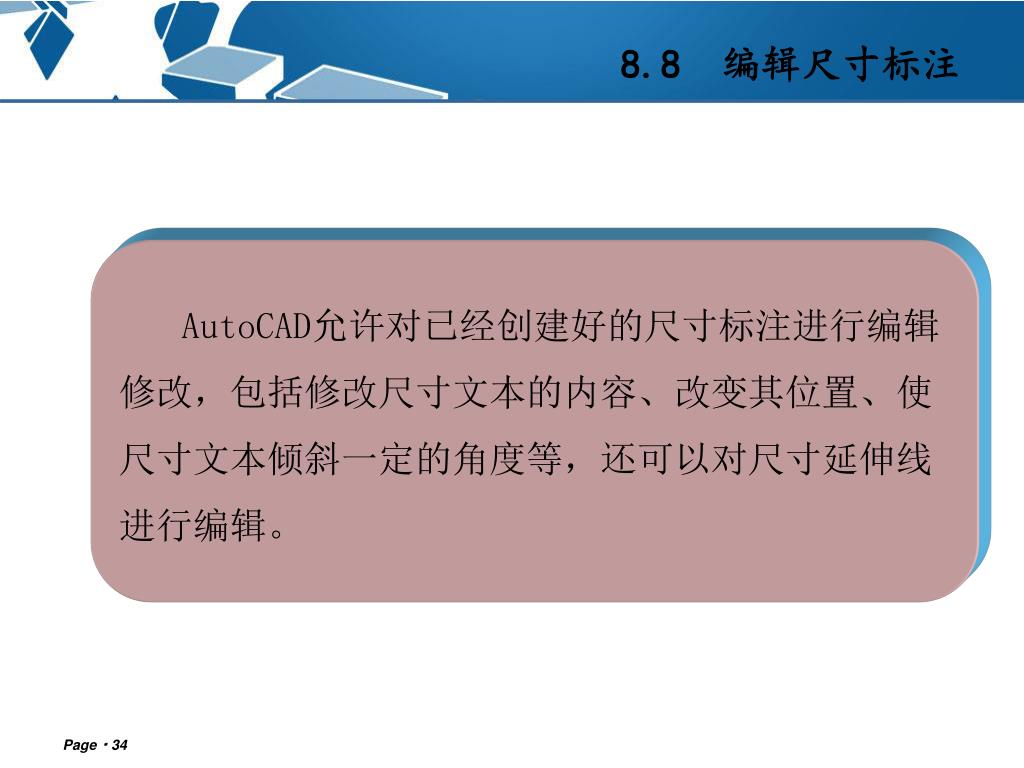

  34. 8.8 编辑尺寸标注 AutoCAD允许对已经创建好的尺寸标注进行编辑 修改，包括修改尺寸文本的内容、改变其位置、使 尺寸文本倾斜一定的角度等，还可以对尺寸延伸线 进行编辑。

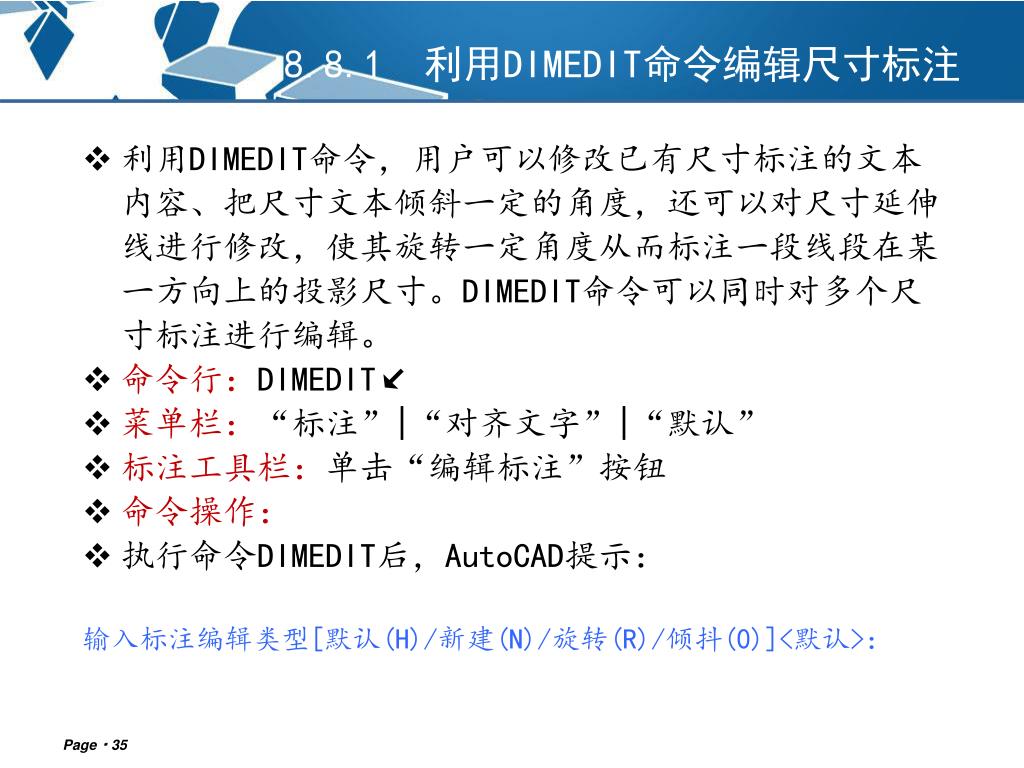

  35. 8.8.1 利用DIMEDIT命令编辑尺寸标注 • 利用DIMEDIT命令，用户可以修改已有尺寸标注的文本内容、把尺寸文本倾斜一定的角度，还可以对尺寸延伸线进行修改，使其旋转一定角度从而标注一段线段在某一方向上的投影尺寸。DIMEDIT命令可以同时对多个尺寸标注进行编辑。 • 命令行：DIMEDIT↙ • 菜单栏：“标注”|“对齐文字”|“默认” • 标注工具栏：单击“编辑标注”按钮 • 命令操作： • 执行命令DIMEDIT后，AutoCAD提示： • 输入标注编辑类型[默认(H)/新建(N)/旋转(R)/倾抖(0)]<默认>：

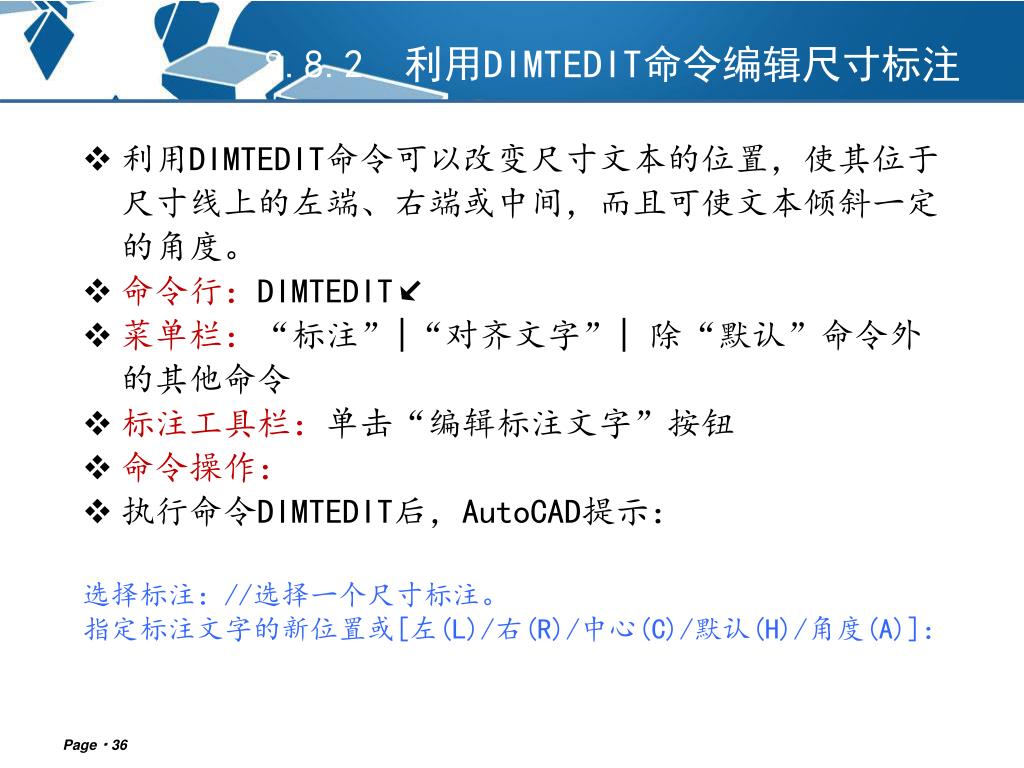

  36. 8.8.2 利用DIMTEDIT命令编辑尺寸标注 • 利用DIMTEDIT命令可以改变尺寸文本的位置，使其位于尺寸线上的左端、右端或中间，而且可使文本倾斜一定的角度。 • 命令行：DIMTEDIT↙ • 菜单栏：“标注”|“对齐文字”| 除“默认”命令外的其他命令 • 标注工具栏：单击“编辑标注文字”按钮 • 命令操作： • 执行命令DIMTEDIT后，AutoCAD提示： • 选择标注：//选择一个尺寸标注。 • 指定标注文字的新位置或[左(L)/右(R)/中心(C)/默认(H)/角度(A)]：

  37. 8.9 实例演练 (一)任务一 绘制如图8-56所示的零件，并标注尺寸。 (二)任务二 绘制如图8-61所示的端盖零件，并对其进行标注。 图8-61 端盖 图8-56 轴零件尺寸标注

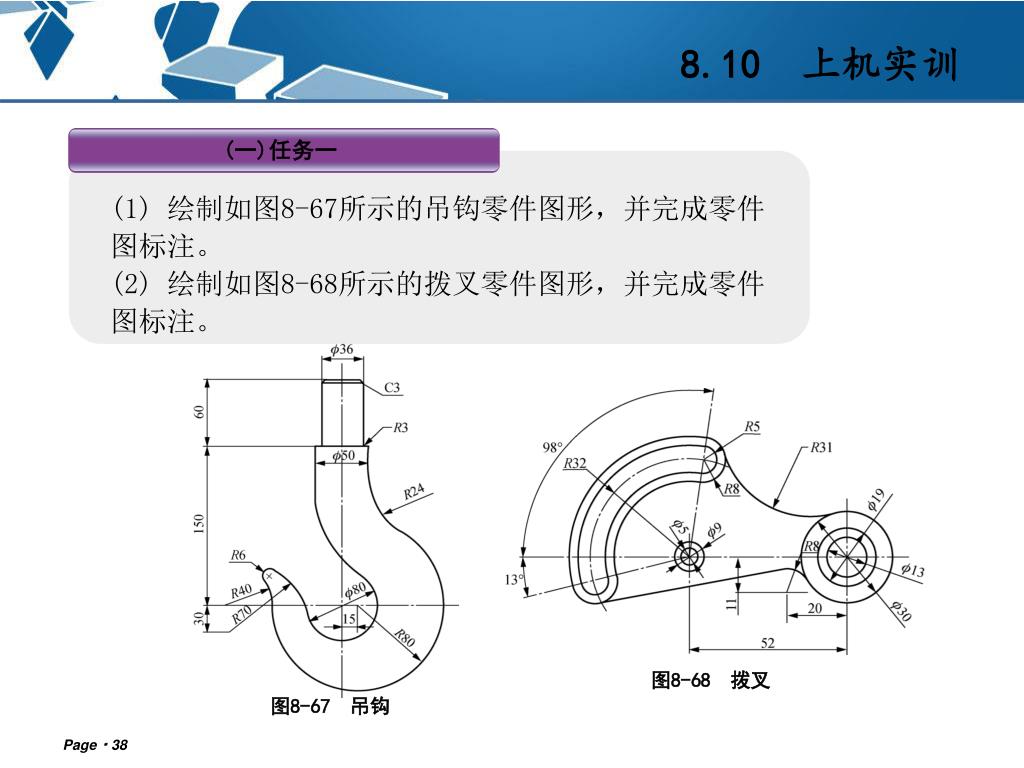

  38. 8.10 上机实训 (一)任务一 (1) 绘制如图8-67所示的吊钩零件图形，并完成零件图标注。 (2) 绘制如图8-68所示的拨叉零件图形，并完成零件图标注。 图8-68 拨叉 图8-67 吊钩

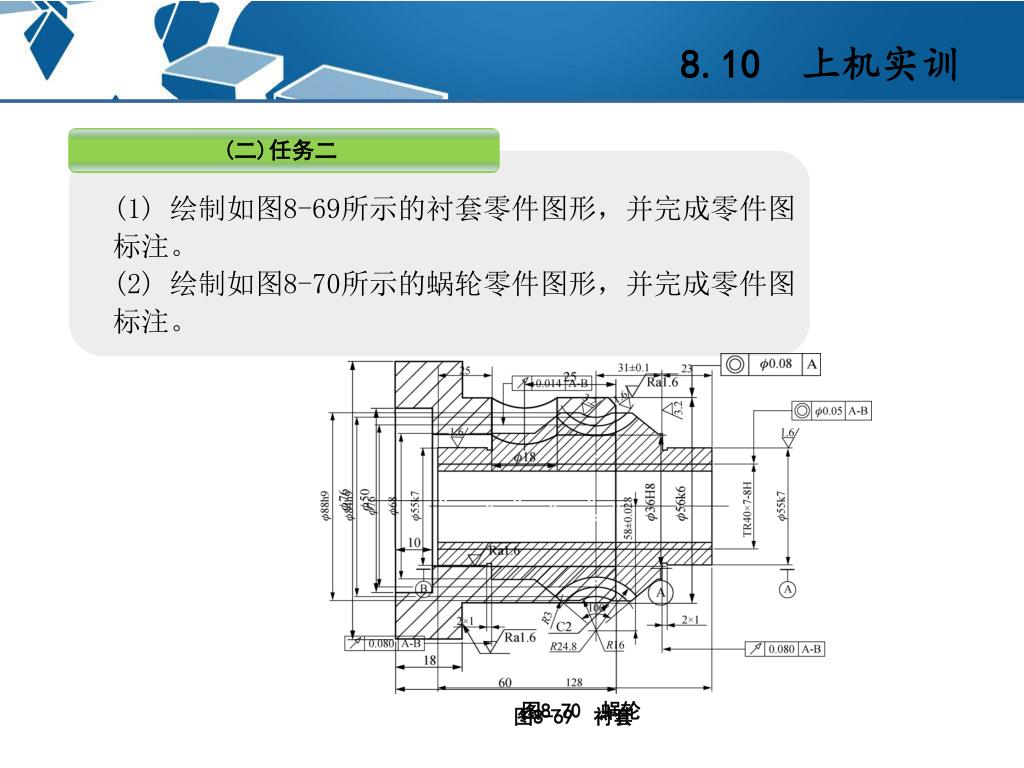

  39. 8.10 上机实训 (二)任务二 (1) 绘制如图8-69所示的衬套零件图形，并完成零件图标注。 (2) 绘制如图8-70所示的蜗轮零件图形，并完成零件图标注。 图8-69 衬套 图8-70 蜗轮
