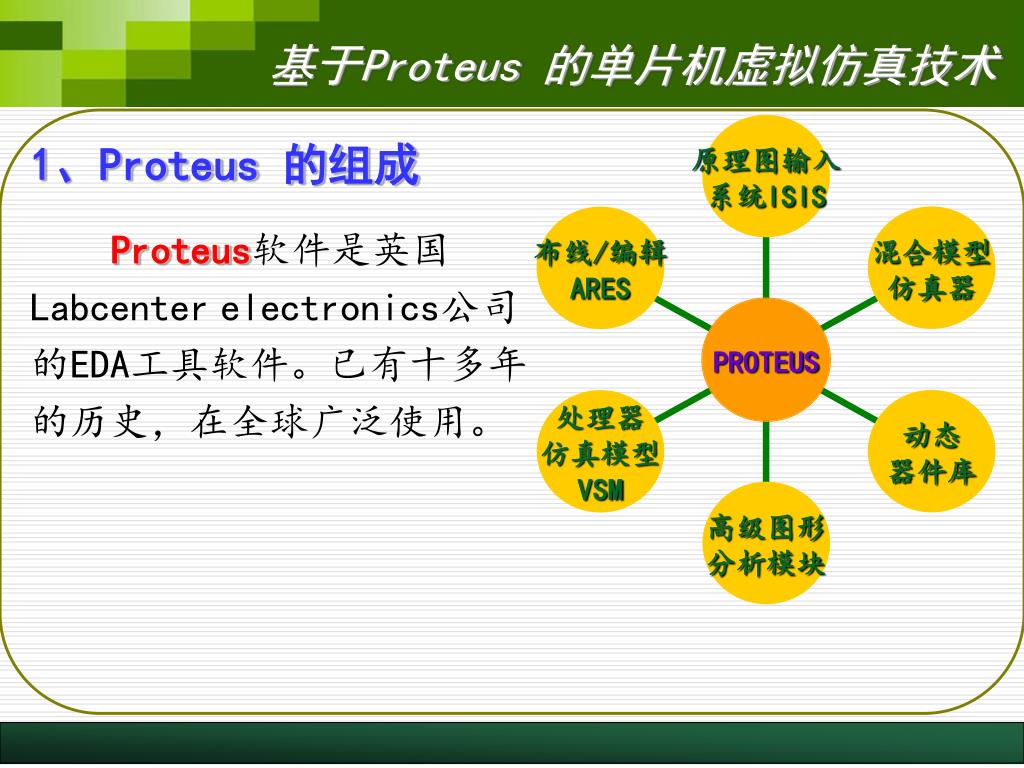

1 、 Proteus 的组成 Proteus 软件是英国 Labcenter electronics 公司的 EDA 工具软件。已有十多年的历史，在全球广泛使用。

1. 1、Proteus 的组成 Proteus软件是英国Labcenterelectronics公司的EDA工具软件。已有十多年的历史，在全球广泛使用。

2. 功能强大的ISIS原理布图工具； • PROSPICE混合模型SPICE仿真； • ARES PCB设计； • 扩展VSM:相关的器件的基于微处理器设计的协同仿真，支持许多通用的微控制器，PIC,AVR,HC11以及8051，ARM； 特别支持多个CPU • 交互装置模型 LED和LCD显示,RS232终端,通用键盘； • 强大的调试工具 寄存器和存储器,断点和单步模式； • IAR、C-SPY、Keil uVision2等工具的源层调试； • 应用特殊模型的DLL界面-提供有关元件库的全部文件。

4. Selection Mode 选择模式 Component Mode 查找选择元器件 Junction Dot Mode 放置连接点 Wire Label Mode 放置网络标号 Text Script Mode 文本标注 Buses Mode 放置总线 Subcircuit Mode 放置分支电路 2 原理图编辑系统ISIS 电路原理图的基本部件

5. Terminals Mode 设置端点 Devices Pins Mode 设置引脚 Graph Mode 图标曲线模式 Tape Recorder Mode 磁带记录机 Generator Mode 信号发生器/激励源 Voltage Probe Mode 电压探针 Current Probe Mode 电流探针 Virtual Instruments Mode 虚拟仪器 信号源、激励源、测试点、虚拟仪器等

6. 顺时针旋转90度 逆时针旋转90度 逆时针旋转90*x度 水平翻转 垂直翻转 2D图形模块 元器件放置形式 直线 方块 圆形 弧形 各种封闭形状 文本等

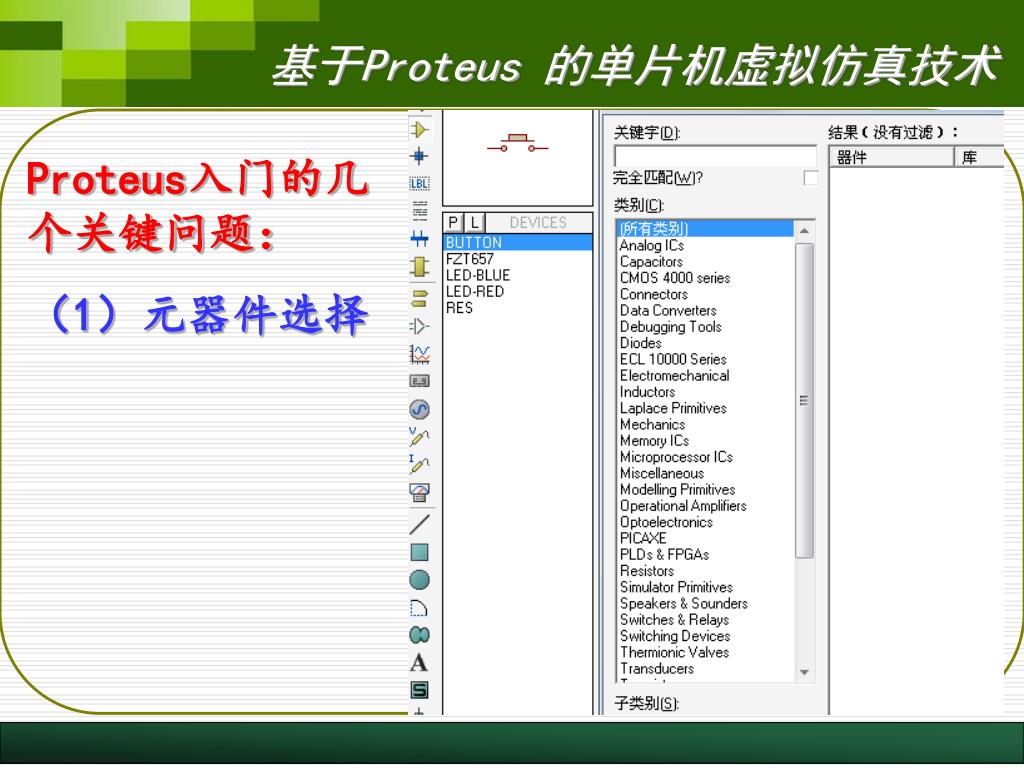

10. Proteus入门的几个关键问题： （1）元器件选择

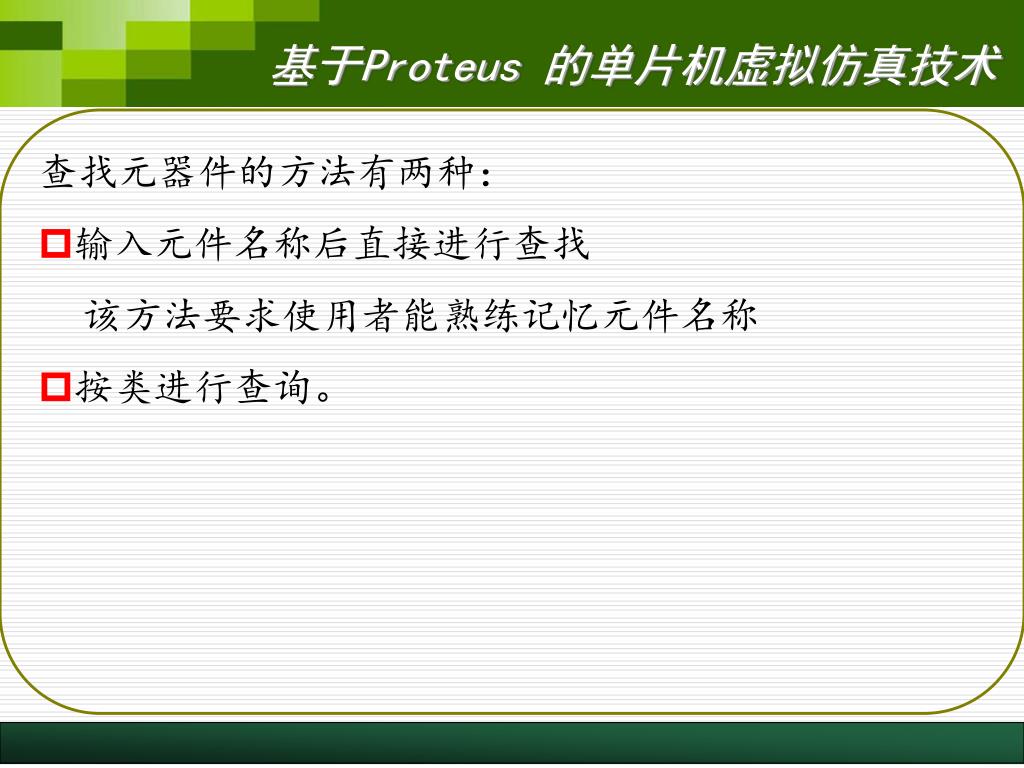

11. 查找元器件的方法有两种： • 输入元件名称后直接进行查找 该方法要求使用者能熟练记忆元件名称 • 按类进行查询。

12. 元件库分类表

14. （2）电源、地信号选择

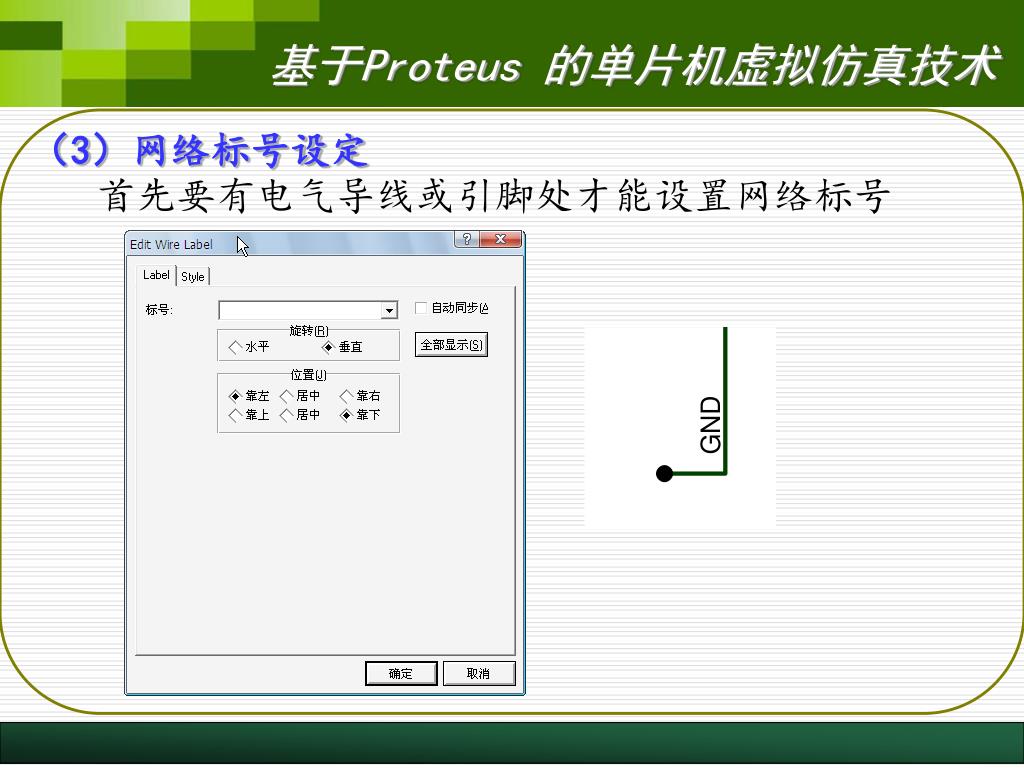

15. （3）网络标号设定 首先要有电气导线或引脚处才能设置网络标号

16. （4）元器件的编辑 电阻： 元件参考为标号 模型类型一定要选择模拟 封装型号不制板无所谓 Resistance为电阻阻值 。 200表示200欧姆 1k表示 1000欧姆 1m表示兆欧

17. 又如：4-2输入与非门 U1:A 表示第一个 同理有 U1:B ………………U1:D

18. 电容同于电阻，单位分别为nF 、uF、pF等

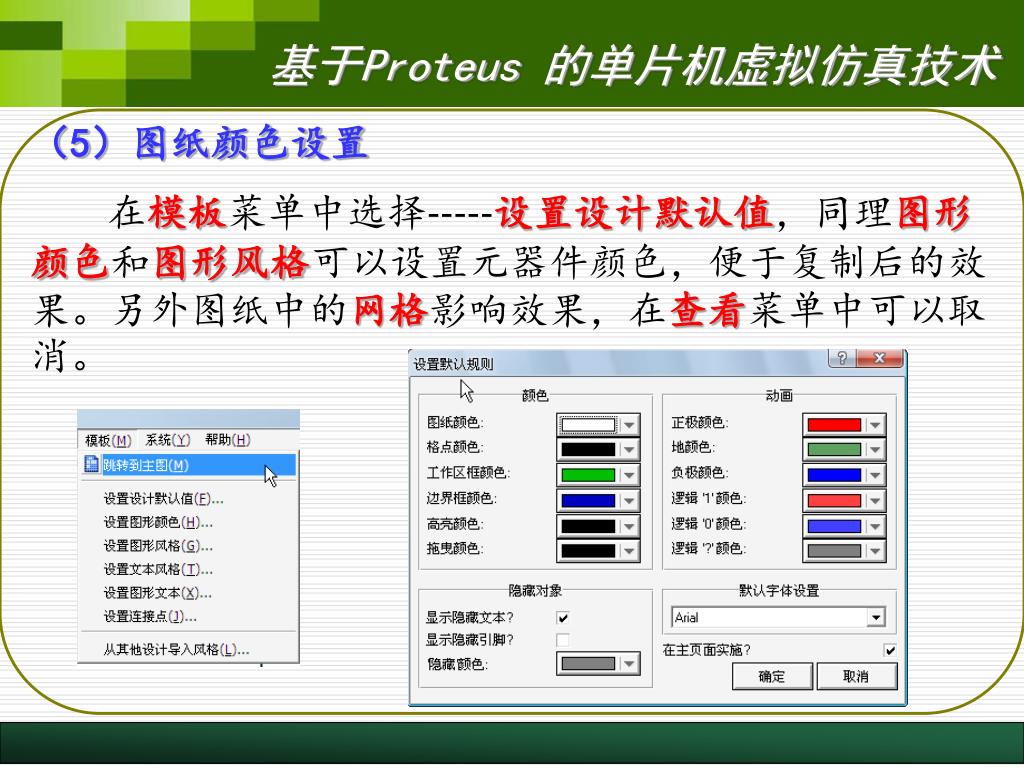

19. （5）图纸颜色设置 在模板菜单中选择-----设置设计默认值，同理图形颜色和图形风格可以设置元器件颜色，便于复制后的效果。另外图纸中的网格影响效果，在查看菜单中可以取消。

20. 3 微处理器系统仿真 （1）微处理器的选择 如：8051 直接在关键字中输入8051查找即可。 说明： 元件库中没有标准的8051，均是兼容产品，如80C51 、AT89C51等，均使用同样的模型库： MCS8051.DLL

21. （2）微处理器的设置 主要几个设置： 1)Program File: 2)Clokc Frequency: 其他可以采用默认设置

22. （3）最小系统电路 复位、时钟均可以不用设置， /EA引脚等均不用连接，单芯片就是最小系统。 放入单片机后就可以点击屏幕左下角的图标运行。红色表示输出高电平蓝色表示低电平，灰色表示不确定。

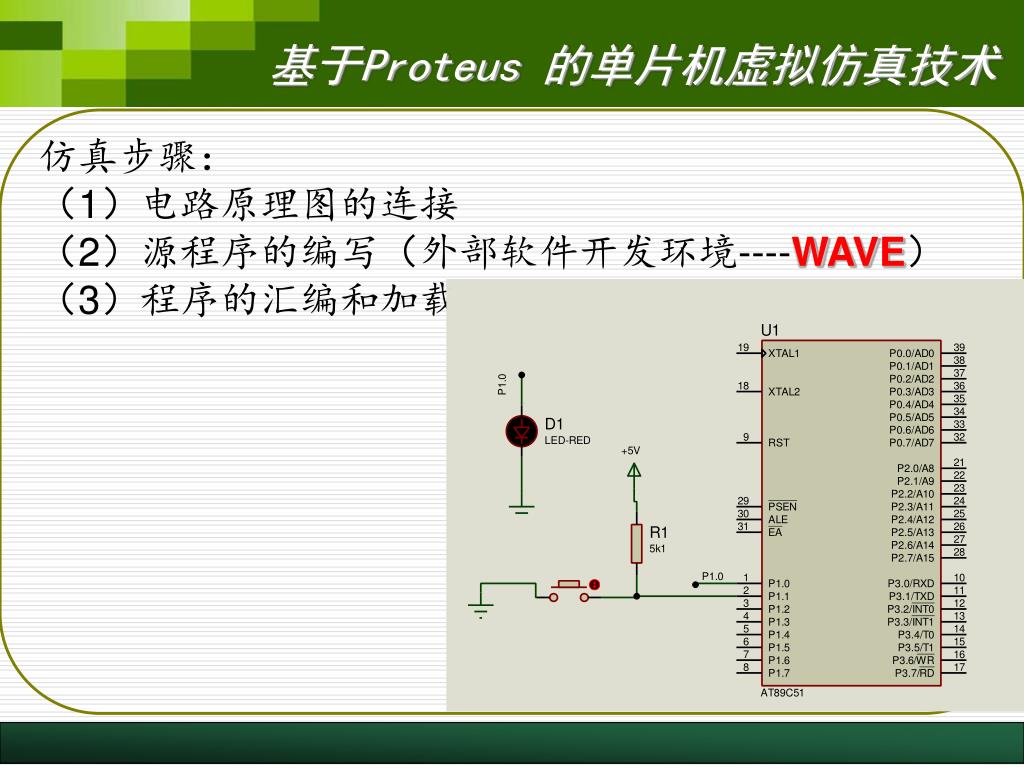

23. 仿真步骤： （1）电路原理图的连接 （2）源程序的编写（外部软件开发环境----WAVE） （3）程序的汇编和加载

24. 调试技巧：（1）增加源文件和编译器

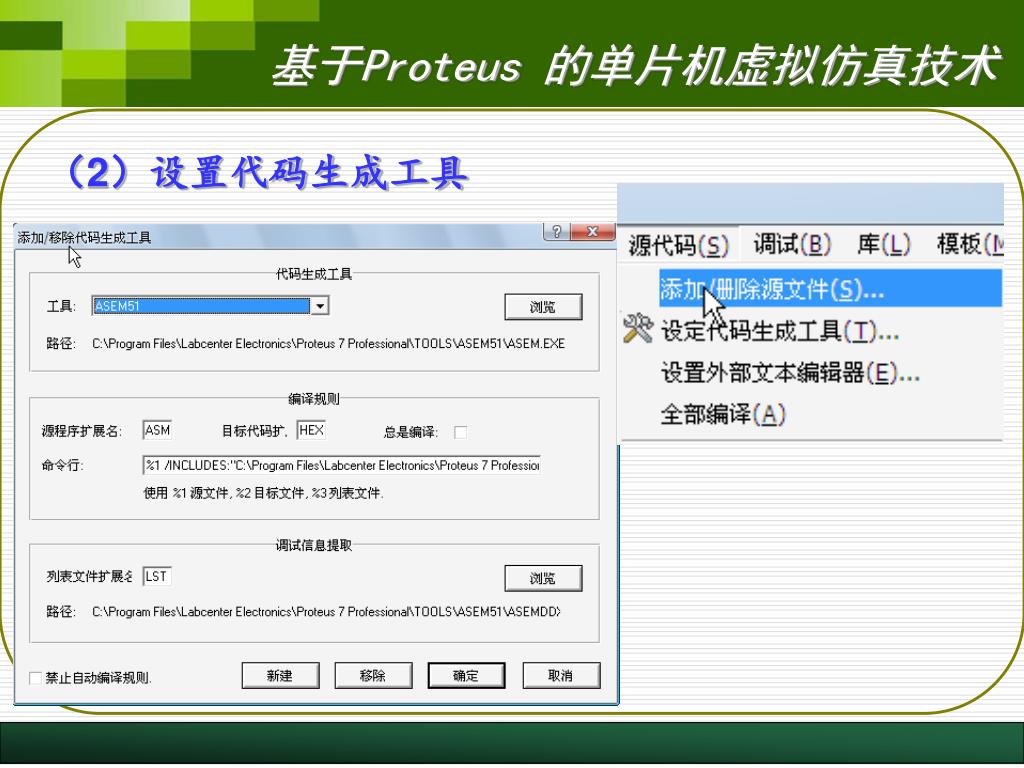

25. （2）设置代码生成工具

26. （3）调试手段和技巧 点击单步运行后，出现如下的代码窗口，右键代码窗口可以有各种调试手段选择：设置断点、执行到指定行或地址等。

27. （4）相关寄存器查看 观测窗口 内部数据存储器窗口 SFR存储器窗口 CPU寄存器窗口

28. 数据 显示 单 片 机 模拟 量 输 入 A/D 转 换 器 A/D状态 指示 4 Proteus 综合应用实例 利用单片机和A/D转换器构成一个数据采集系统。要求能够对采样数据实时显示。系统结构框图如图所示。
