GPS-Anwendung. Entwicklung interaktiver Karten m it Microsoft Virtual Earth. Matr.-Nr.: 451259. Manuel Hanke. Inhalte des Vortrags. Kurzüberblick über Virtual Earth Live Search Maps MapPoint Web Service Map Control API Schrittweise Entwicklung einer interaktiven Karte Quellen.

Download Presentation

GPS-Anwendung

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript

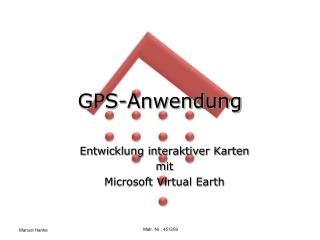

Gps anwendung

GPS-Anwendung

Entwicklung interaktiver Karten

mit

Microsoft Virtual Earth

Matr.-Nr.: 451259

Manuel Hanke


Inhalte des vortrags

Inhalte des Vortrags

  • Kurzüberblick über Virtual Earth

  • Live Search Maps

  • MapPoint Web Service

  • Map Control API

  • Schrittweise Entwicklung einer interaktiven Karte

  • Quellen

Matr.-Nr.: 451259


Virtual earth

Virtual Earth

  • Virtual Earth ist eine Online-Mapping-Plattform von Microsoft

  • Zugänglich über die Komponenten:

    • Live Search Maps

    • MapPoint Web Service

    • Map Control API

  • Live Search Maps und die Map Control API sind frei nutzbar

  • Weiterentwicklung von MSN Maps

  • Seit 2005 frei zugängliche Map Control API

Matr.-Nr.: 451259


Live search maps

Live Search Maps

(http://maps.live.de)

Matr.-Nr.: 451259


Live search maps1

Live Search Maps

  • Funktionen

    • Ortssuche

    • Branchensuche

    • Routenplanung

    • Umschalten zwischen Straßen- und Landkarte

    • Anlegen und erkunden von Collections*

    • 3D Karte (Beta)

      * Sammlung von POI‘s (Point of Interest)

Matr.-Nr.: 451259


Mappoint web service

MapPoint Web Service

  • Kostenpflichtiger Geo-Koordinaten Service

  • Service für Mapping in Desktop Applikationen

  • Benötigt Windows Live ID

  • 30 Tage Evaluationskonto danach

  • Abrechnung über Zugrifftokens

    • Jahreszugang: 4500 € für 500.000 Tokens

    • 0,30 € pro Token

      Beispiele:

(http://demo.mappoint.net)

Matr.-Nr.: 451259

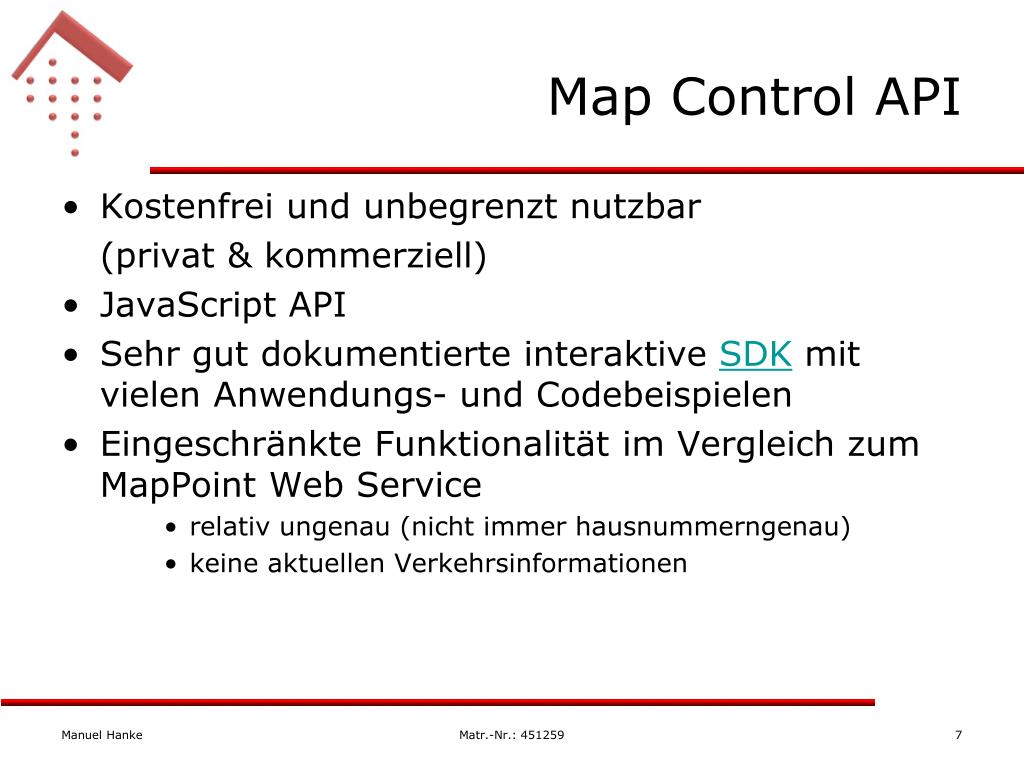

Map control api

Map Control API

  • Kostenfrei und unbegrenzt nutzbar

    (privat & kommerziell)

  • JavaScript API

  • Sehr gut dokumentierte interaktive SDK mit vielen Anwendungs- und Codebeispielen

  • Eingeschränkte Funktionalität im Vergleich zum MapPoint Web Service

    • relativ ungenau (nicht immer hausnummerngenau)

    • keine aktuellen Verkehrsinformationen

Matr.-Nr.: 451259

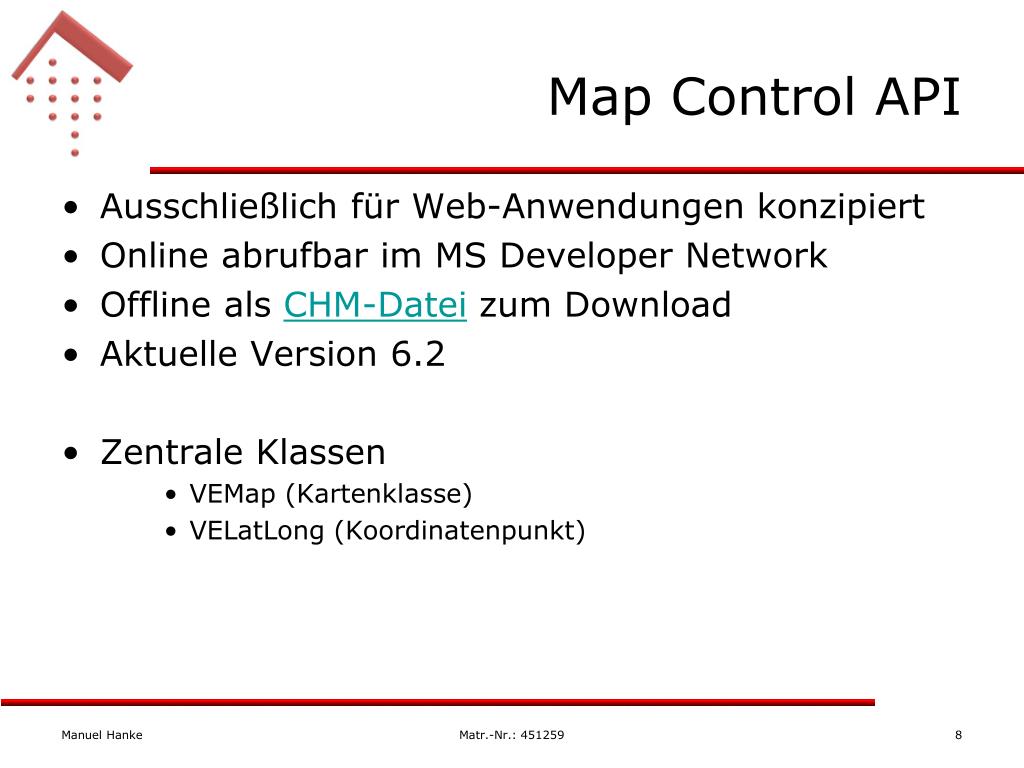

Map control api1

Map Control API

  • Ausschließlich für Web-Anwendungen konzipiert

  • Online abrufbar im MS Developer Network

  • Offline als CHM-Datei zum Download

  • Aktuelle Version 6.2

  • Zentrale Klassen

    • VEMap (Kartenklasse)

    • VELatLong (Koordinatenpunkt)

Matr.-Nr.: 451259


Velatlong objekt

VELatLong Objekt

  • Beschreibt einen Koordinatenpunkt auf der Karte

  • Koordinaten im WGS 84 System

  • Instanziierung:

    var x = new VELatLong(latitude, longitude, altitude, altitudeMode);

  • Mögliche Höhenmodi:

    • Absolute – Absolute Höhe über dem WGS 84 Ellipsoid

    • Relative (Default) – Höhe über Normal-Null

  • Die Eigenschaften können nach Instanziierung über Methoden bearbeitet werden

    Beispiel: x.SetAltitude(50,Relative)

  • Matr.-Nr.: 451259


    Entwicklung einer interaktiven karte

    Entwicklung einer interaktiven Karte

    Zuständigkeitsgebiete von Produktvertretern

    Vorgehensweise:

    • Einbinden der API

    • Darstellen einer Karte

    • Anzeigen der Produktvertreter

    • Einzeichnen der Zuständigkeitsgebiete

    • Eingabeoption für Interessentenadresse

    Matr.-Nr.: 451259

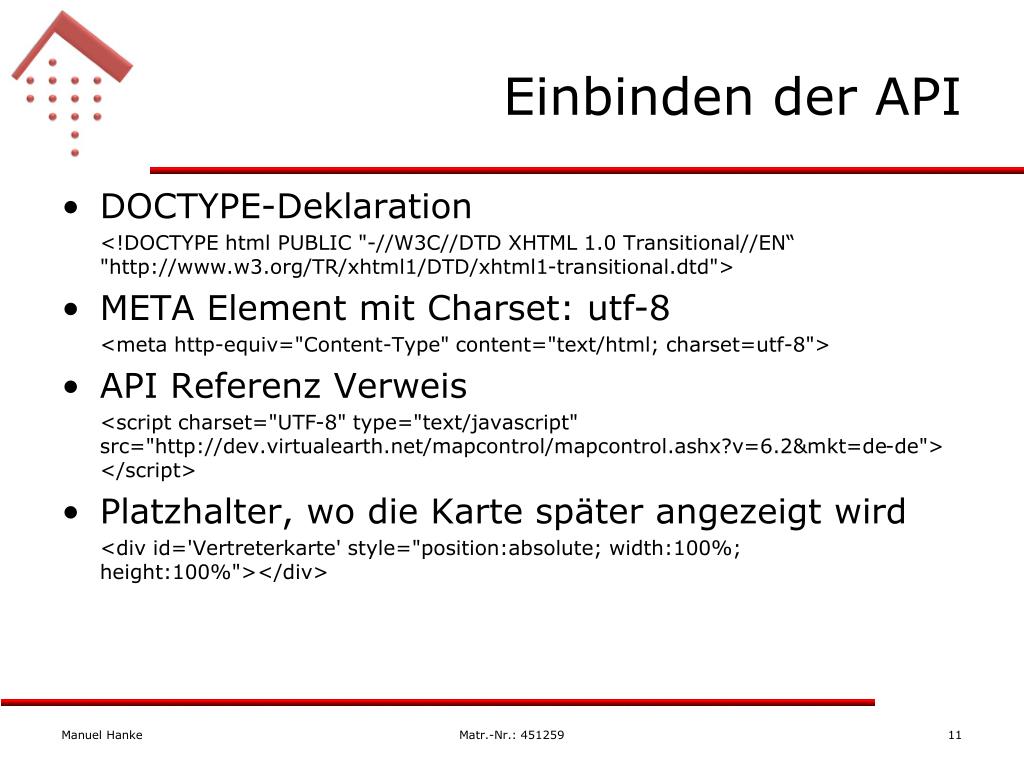

    Einbinden der api

    Einbinden der API

    • DOCTYPE-Deklaration

      <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN“ "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

    • META Element mit Charset: utf-8

      <meta http-equiv="Content-Type" content="text/html; charset=utf-8">

    • API Referenz Verweis

      <script charset="UTF-8" type="text/javascript" src="http://dev.virtualearth.net/mapcontrol/mapcontrol.ashx?v=6.2&mkt=de-de"> </script>

    • Platzhalter, wo die Karte später angezeigt wird

      <div id='Vertreterkarte' style="position:absolute; width:100%; height:100%"></div>

    Matr.-Nr.: 451259


    Anzeigen der karte

    Anzeigen der Karte

    • Separater Scriptblock für den JavaScript Code

    • Aufruf der Funktion beim Aufruf der Seite

    Matr.-Nr.: 451259


    Anzeigen der produktvertreter

    Anzeigen der Produktvertreter

    • Vertreterklasse

    • Vertreterarray anlegen

    • Benötigte Funktionen

      VEMap.Find(what, where, findType, shapeLayer, startIndex, numberOfResults, showResults, createResults, useDefaultDisambiguation, setBestMapView, callback);

      VEShape(type, points);

    Matr.-Nr.: 451259


    Anzeigen der produktvertreter1

    Anzeigen der Produktvertreter

    • Resultat einer VEMap.Find() Anfrage

      • wird an eine Callback-Funktion als Parameter übergeben

        oLayer

        • Gleich dem Anfragelayer (default VEMap)

          oResultType

        • Gleich dem Anfragetyp (default null)

          oResult[]

        • Array von Resultobjekten mit den Eigenschaften Name, Description, und einem VELatLong Koordinatenpunkt

          sError

        • Fehlermeldung bei einer ungültigen Suchanfrage

    Matr.-Nr.: 451259


    Anzeigen der produktvertreter2

    Anzeigen der Produktvertreter

    Matr.-Nr.: 451259


    Einzeichnen der zust ndigkeitsgebiete

    Einzeichnen der Zuständigkeitsgebiete

    • Zusätzliche Funktion addShape()

    Matr.-Nr.: 451259


    Eingabeoption der interessentenadresse

    Eingabeoption der Interessentenadresse

    • HTML-Input Elemente hinzufügen

    • Funktion zum Anzeigen des Pins

    Matr.-Nr.: 451259


    Quellen

    Quellen

    • Microsoft Developer Network

      • http://msdn.microsoft.com/en-us/library/bb429619.aspx

  • VE Live SDK

    • http://dev.live.com/virtualearth/sdk/

  • Via Virtual Earth Portal

    • http://viavirtualearth.com/vve/Dashboard/Default.ashx

  • MapPoint Demonstration

    • http://demo.mappoint.net/

  • Microsoft Live Services

    • http://dev.live.com/

  • Matr.-Nr.: 451259
