  1. BALLAST WATER TREATMENT SYSTEM ARA Ballast System SAMKUN CENTURY CO., LTD.

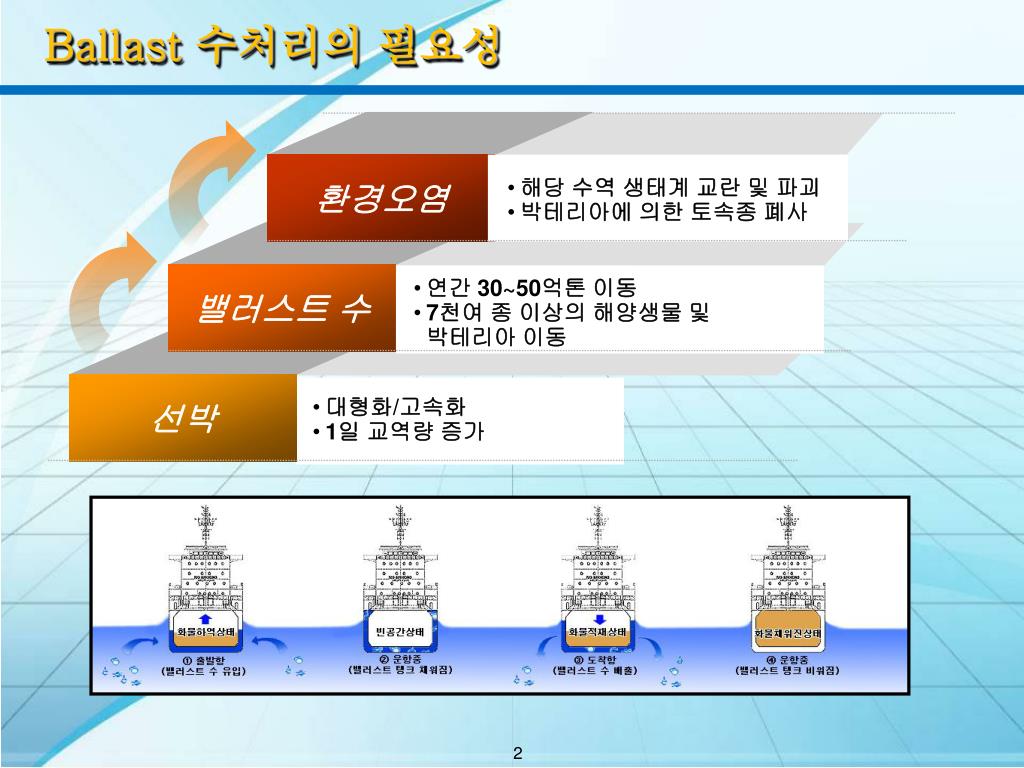

  2. Ballast 수처리의 필요성 환경오염 환경오염 • 해당 수역 생태계 교란 및 파괴 • 박테리아에 의한 토속종 폐사 밸러스트 수 환경오염 • 연간 30~50억톤 이동 • 7천여 종 이상의 해양생물 및 • 박테리아 이동 선박 환경오염 • 대형화/고속화 • 1일 교역량 증가

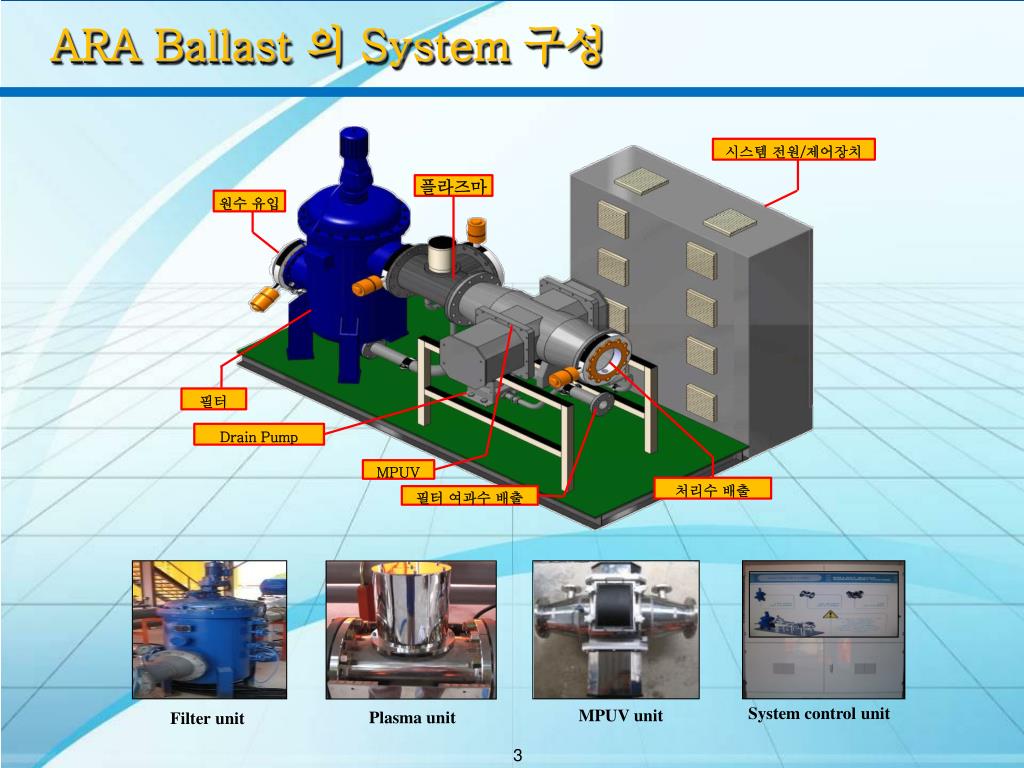

  3. ARA Ballast 의 System 구성 시스템 전원/제어장치 플라즈마 원수 유입 필터 DrainPump MPUV 처리수 배출 필터 여과수 배출 System control unit MPUV unit Plasma unit Filter unit

  4. ARA BallastSystem 350 ~ 3000 ㎥/hr 처리유량 Ballasting(Filter + Plasma + MPUV) De-ballasting(MPUV Only) 처리공정 ARA Ballast 30 ㎾ 이하 (350㎥/h기준) 소비전력

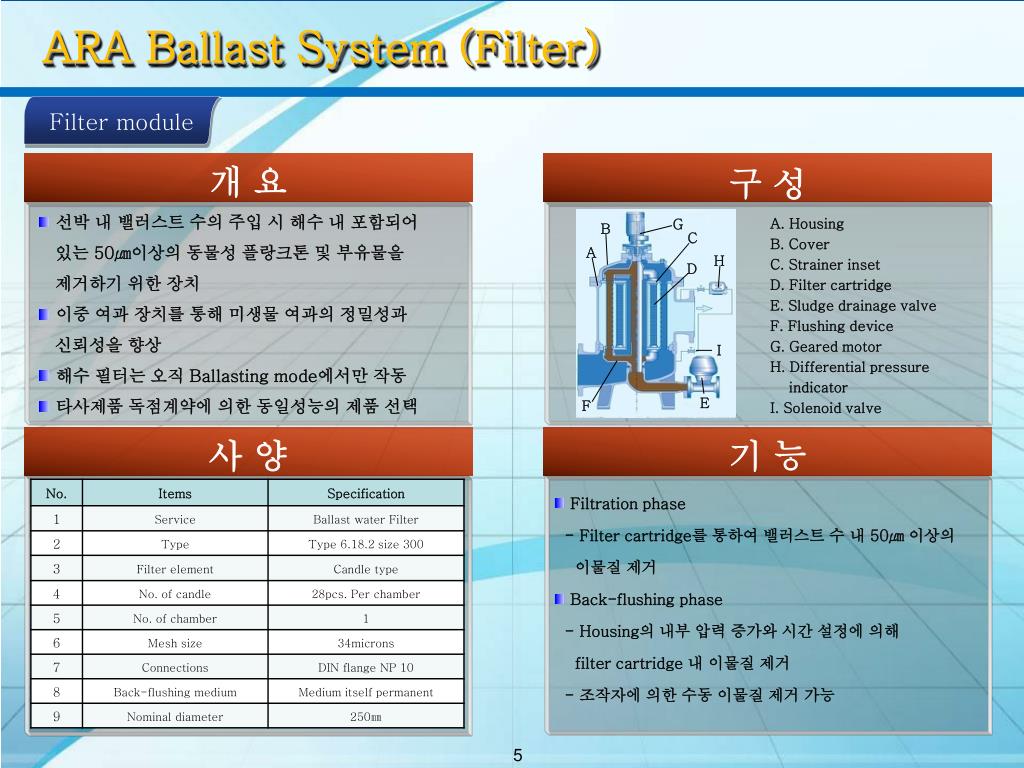

  5. ARA Ballast System (Filter) Filter module 개 요 구 성 • 선박 내 밸러스트 수의 주입 시 해수 내 포함되어 • 있는 50㎛이상의 동물성 플랑크톤 및 부유물을 • 제거하기 위한 장치 • 이중 여과 장치를 통해 미생물 여과의 정밀성과 • 신뢰성을 향상 • 해수 필터는 오직 Ballasting mode에서만작동 • 타사제품 독점계약에 의한 동일성능의 제품 선택 A. Housing B. Cover C. Strainer inset D. Filter cartridge E. Sludge drainage valve F. Flushing device G. Geared motor H. Differential pressure indicator I. Solenoid valve G B C A H D I E F 기 능 사 양 • Filtration phase • - Filter cartridge를통하여 밸러스트 수 내 50㎛ 이상의 • 이물질 제거 • Back-flushing phase • - Housing의내부 압력 증가와 시간 설정에 의해 • filtercartridge 내 이물질 제거 • - 조작자에 의한 수동 이물질 제거 가능

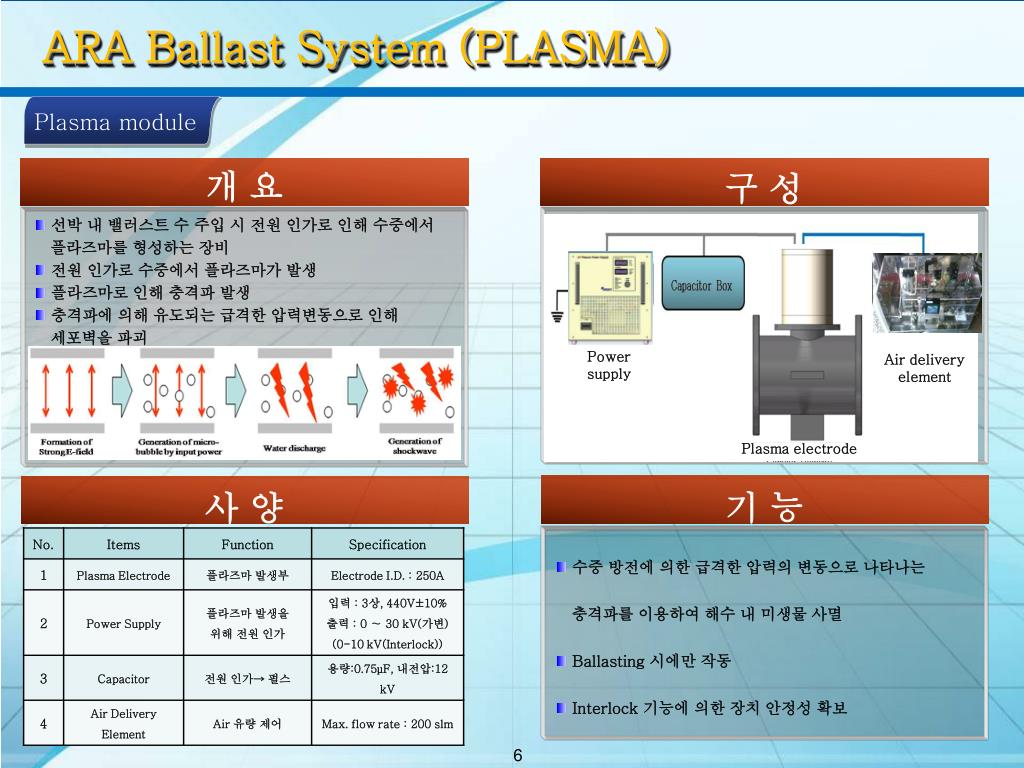

  6. ARA Ballast System (PLASMA) Plasma module 개 요 구 성 • 선박 내 밸러스트 수 주입 시 전원 인가로 인해 수중에서 • 플라즈마를 형성하는 장비 • 전원 인가로 수중에서 플라즈마가 발생 • 플라즈마로 인해 충격파 발생 • 충격파에 의해 유도되는 급격한 압력변동으로 인해 • 세포벽을 파괴 Power supply Air delivery element Plasmaelectrode 사 양 기능 • 수중 방전에 의한 급격한 압력의 변동으로 나타나는 • 충격파를 이용하여 해수 내 미생물 사멸 • Ballasting 시에만 작동 • Interlock 기능에의한 장치 안정성 확보

  7. ARA Ballast System (MPUV) MPUV module 개 요 구 성 • UV는 박테리아, 바이러스에 대한 효과적인 살균제 • 추가적인 화학 물질의 첨가가 필요 없음 • 잔류독성이 없고, 어떠한 부산물도 생성되지 않음 • 안전상의 문제를 초래하지 않음 • 다른 살균법과 비교해서 매우 친화경적이고, 경제적임 • MPUV는 UV-C(200~280nm)의파장을 이용하여 미생물을 • 살균 MPUVLamp Temp. Sensor Hatch MPUVSensor MPUV Auto cleaning wiper 사 양 기 능 • 자외선에너지를 밸러스트 수에 노출시켜 미생물을 사멸 • 자외선 램프는 수은 아크 램프에 의해 발생 • 중압램프의 파장 : 265nm • Ballasting과 De-ballasting시에 장치를 동작 • 석영관의 투과율을 높이기 위하여 자동 세척 기능

  8. ARA Ballast System Install ARA Ballast • 신/구 선박에 장착이 용이하며, 구조 변경이 필요없는 컴팩트한 • 사이즈(1.79 ㎡ - 250(㎥/h)) • 매우 낮은 전력 소모량(30㎾ 미만) • 간편한 Install • 용이한 Maintenance • 저렴한 제품가격 • 완전 자동화 시스템(디지털 제어를 통한 모니터링) • ⇒ 별도의 동작제어 없이 Ballasting시 자동실행(사용의 편의성 추구) • 화학 물질을 사용하지 않는 친환경 시스템 • 지속적인 살균이 가능한 시스템 • 일반적인 살균에서 발생되는 부산물을 형성하지 않음 특 징 구 조 Filter Plasma MPUV 실 험 설 비 실 험

  9. ARA Ballast 육상 승인 시험 설비 구성(모듈 Setting) BallastPump Filter Plasma MP UV

  10. ARA Ballast 육상 승인 시험 설비 구성(Controller) ARA Ballast Controller Test Facility Controller

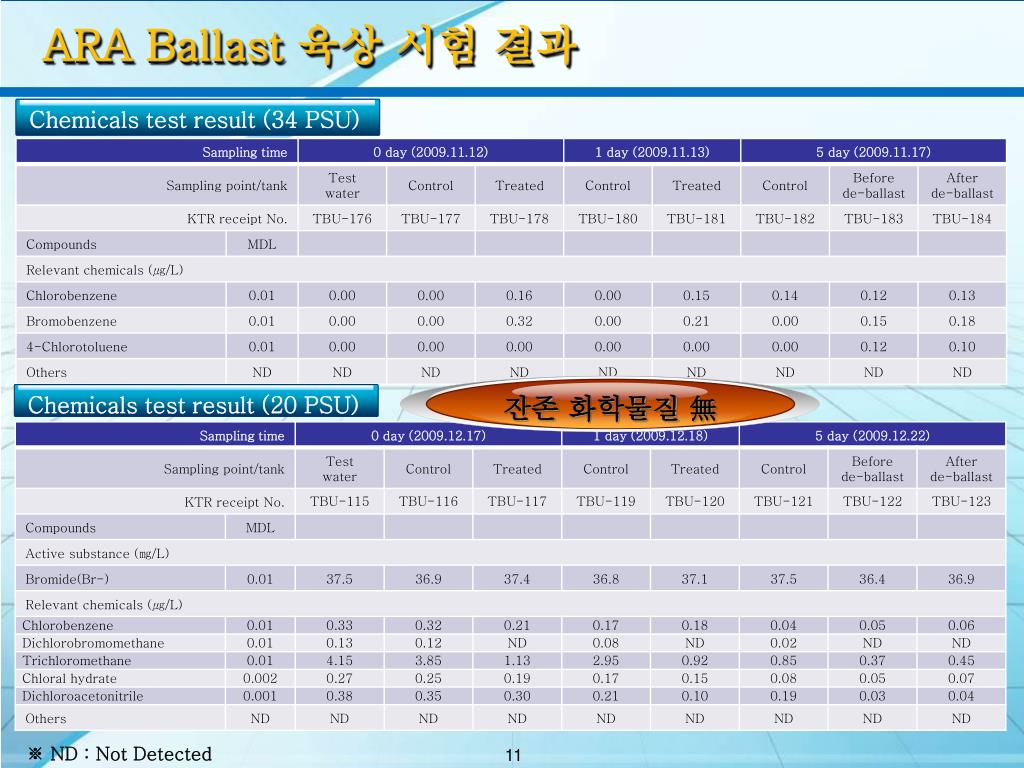

  11. ARA Ballast 육상 시험결과 Chemicals test result (34 PSU) Chemicals test result (20 PSU) 잔존 화학물질 無 ※ ND : Not Detected

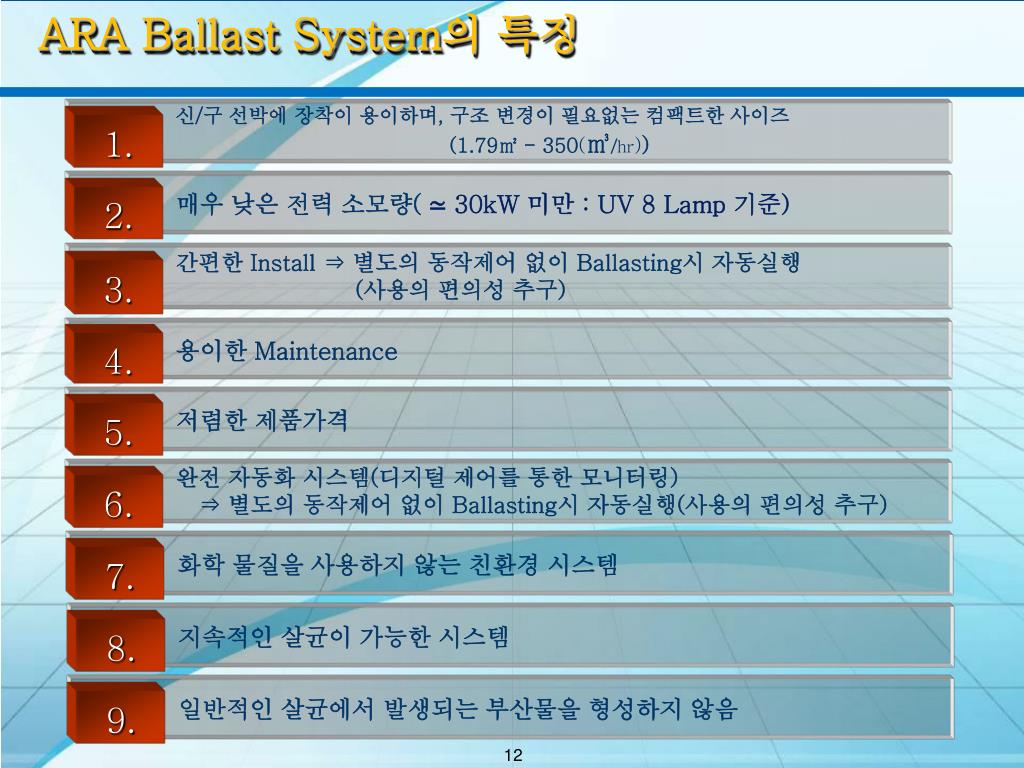

  12. ARA Ballast System의특징 신/구 선박에 장착이 용이하며, 구조 변경이 필요없는 컴팩트한 사이즈 (1.79㎡ - 350(㎥/hr)) 매우 낮은 전력 소모량( ≃30kW 미만 : UV 8 Lamp 기준) 4. 2. 1. 7. 9. 5. 8. 3. 6. 간편한 Install ⇒ 별도의 동작제어 없이 Ballasting시 자동실행 (사용의 편의성 추구) 용이한 Maintenance 저렴한 제품가격 완전 자동화 시스템(디지털 제어를 통한 모니터링) ⇒ 별도의 동작제어 없이 Ballasting시 자동실행(사용의 편의성 추구) 화학 물질을 사용하지 않는 친환경 시스템 일반적인 살균에서 발생되는 부산물을 형성하지 않음 지속적인 살균이 가능한 시스템

  13. ARA Ballast Type A ARA Ballast System 구성(700m3/hr) *Pipe fitting의 경우 Yard상황에 따라 변경 될 수 있음.

  14. ARA Ballast Type B ARA Ballast System 구성(700m3/hr) *Pipe fitting의 경우 Yard상황에 따라 변경 될 수 있음.

  15. ARA Ballast Type C ARA Ballast System 구성(700m3/hr) *Pipe fitting의 경우 Yard상황에 따라 변경 될 수 있음.

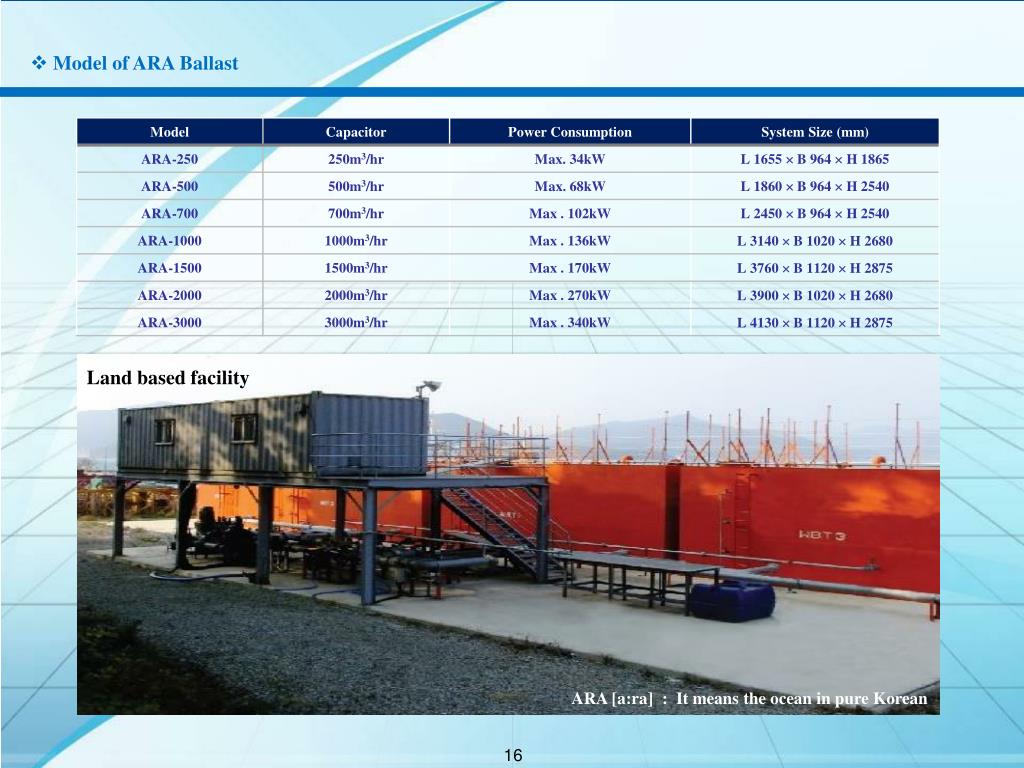

  16. Model of ARA Ballast Land based facility ARA [a:ra] : It means the oceaninpure Korean

  17. “ Whenever, always like beginning mind! ” www.samkunok.com www.arasys.co.kr Head 128-56 Mae-Ri Sangdong-Myun, Gimhae, 621-813, Republic of Korea Tel : 82-55-338-3030 / Fax : 82-55-332-7123 R&D Center SAMHAN GOLDEN B/D 11F, 2277-4 Hwamyeong-dong, Buk-gu, Busan, Republic of Korea Tel : 82-51-711-3000 / Fax : 82-55-333-5337 SAMKUN CENTURY Co., Ltd.
