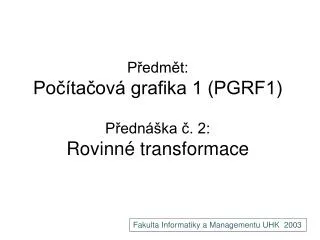

  1. Předmět:Počítačová grafika 1 (PGRF1)Přednáška č. 2:Rovinné transformace Fakulta Informatiky a Managementu UHK 2003

  2. Posunutí (Translation)

  3. Posunutí (Translation)

  4. Nákres k posunutí bodu v rovině (Translation)

  5. Rovnice posunutí bodu v rovině o vektor (m,n)

  6. Nákres posunutí souřadného systému

  7. Rovnice transformace souřadného systému. (Nový systém má počátek v bodě (m,n))

  8. Inverzní transformace k posunutí bodu v rovině o vektor (m,n). Jde o posunutí o vektor (-m,-n)

  9. Otočení (rotation)

  10. Otočení (rotation)

  11. Nákres otočení bodu v rovině okolo počátku souřadného systému v kladném smyslu o úhel α (Counterclockwise rotation)

  12. Otočení bodu v rovině okolo počátku souřadného systému v kladném smyslu o úhel α - odvození

  13. Rovnice otočení bodu v rovině o úhel α

  14. Rovnice otočení souřadného systému o úhel - α

  15. Rovnice otočení souřadného systému o úhel α

  16. Změna měřítka (Scaling)

  17. Změna měřítka (Scaling)

  18. Rovnice změny měřítka (bodové afinity) - Scaling

  19. Inverzní transformace k transformaci změny měřítka

  20. Osová souměrnost (Osou souměrnosti je osa x a osa y).

  21. Osová souměrnost (Osou souměrnosti je osa x a osa y).

  22. Rovnice osové souměrnosti(osou souměrnosti je nejdříve osa x a potom osa y). Transformace jsou inverzní samy k sobě

  23. Identita a středová souměrnost

  24. Identita a středová souměrnost

  25. Rovnice identity (nahoře) a středové souměrnosti (dole). Transformace jsou opět inverzní samy k sobě

  26. Zkosení (Shearing)

  27. Zkosení vodorovné 300

  28. Zkosení vodorovné 300

  29. Zkosení svislé 300

  30. Zkosení svislé 300

  31. Rovnice zkosení

  32. Rovnice inverzní transformace k těmto zkosením

  33. Rovnice inverzní transformace k posunutí bodu v rovině v homogenních souřadnicích

  34. Rovnice inverzní transformace k posunutí bodu v rovině v homogenních souřadnicích

  35. Rovnice otočení bodu v rovině v homogenních souřadnicích

  36. Rovnice inverzní transformace k otočení bodu v rovině v homogenních souřadnicích

  37. Změna měřítka (bodová afinita) v homogenních souřadnicích

  38. Rovnice inverzní transformace ke změně měřítka (bodové afinitě) v homogenních souřadnicích

  39. Matice osové souměrnosti:(osami souměrnosti jsou postupně osa x (vlevo) a osa y (vpravo)

  40. Matice identity ( vlevo) a středové souměrnosti (vpravo)

  41. Matice zkosení

  42. Skládání dvou posunutí

  43. Skládání dvou otočení

  44. Skládání afinit

  45. Systém rovinných transformací • Všechny afinní transformace v rovině jsou popsány jednotným způsobem pomocí matic • Matice trasformací jsou regulární (Věcně neztrácí se dimenze, „nesešlapává se útvar“…) • Existují inverzní matice i transformace. (Věcně návrat do výchozí polohy) • Skládání transformací odpovídá násobení matic (Věcně jde o postupnou aplikaci transformací) • Záleží na pořadí transformací • Algebraicky jde o nekomutativní grupu

  46. Podgrupa shodností • Vzdálenost libovolné dvojice odpovídajících si bodů je shodná před transformací a po ní. • Z probraných transformací jsou shodnostmi • posunutí a otočení, osová a středová souměrnost • Afinita je shodností ve speciálním případě, kdy koeficienty jsou +1 nebo - 1

  47. Příklad skládání transformací: Rotace v rovině kolem bodu o souřadnicích (m,n) o úhel α Je to složenina (postupná aplikace tří transformací) v tomto pořadí: • Posunutí počátku souřadného systému do bodu (m,n) • Rotace bodu okolo počátku souřadného systému o úhel α • Posunutí počátku souřadného systému o vektor (-m,-n) Tomu odpovídá násobení patřičných matic transformací

  48. Příklad: Souměrnost podle přímky: y=x+1 • Složíme ji těchto 5 transformací: (posun o –1, otočení o 450 v záporném smyslu, souměrnost podle osy x, zpětná rotace a zpětná translace). Označme: • Pak pro výslednou transformaci T platí:

  49. Příklad: Souměrnost podle přímky: y = a.x+b Označíme –li: a=tg(α), pak pro výslednou transformaci T platí:

  50. Homogenní souřadnice • Bod (x,y) je rozšířen na trojici (x,y,1) • Transformace bodu (x,y) do homogenních souřadnic se děje přidáním třetí souřadnice 1 • Transformace trojice (a,b,c) v homogenních souřadnicích zpět do dvojice (x,y) se děje vydělením rovnice třetí komponenou
