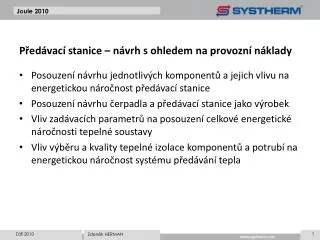

  1. Joule 2010 Předávací stanice – návrh s ohledem na provozní náklady • Posouzení návrhu jednotlivých komponentů a jejich vlivu na energetickou náročnost předávací stanice • Posouzení návrhu čerpadla a předávací stanice jako výrobek • Vliv zadávacích parametrů na posouzení celkové energetické náročnosti tepelné soustavy • Vliv výběru a kvality tepelné izolace komponentů a potrubí na energetickou náročnost systému předávání tepla Zdeněk HERMAN

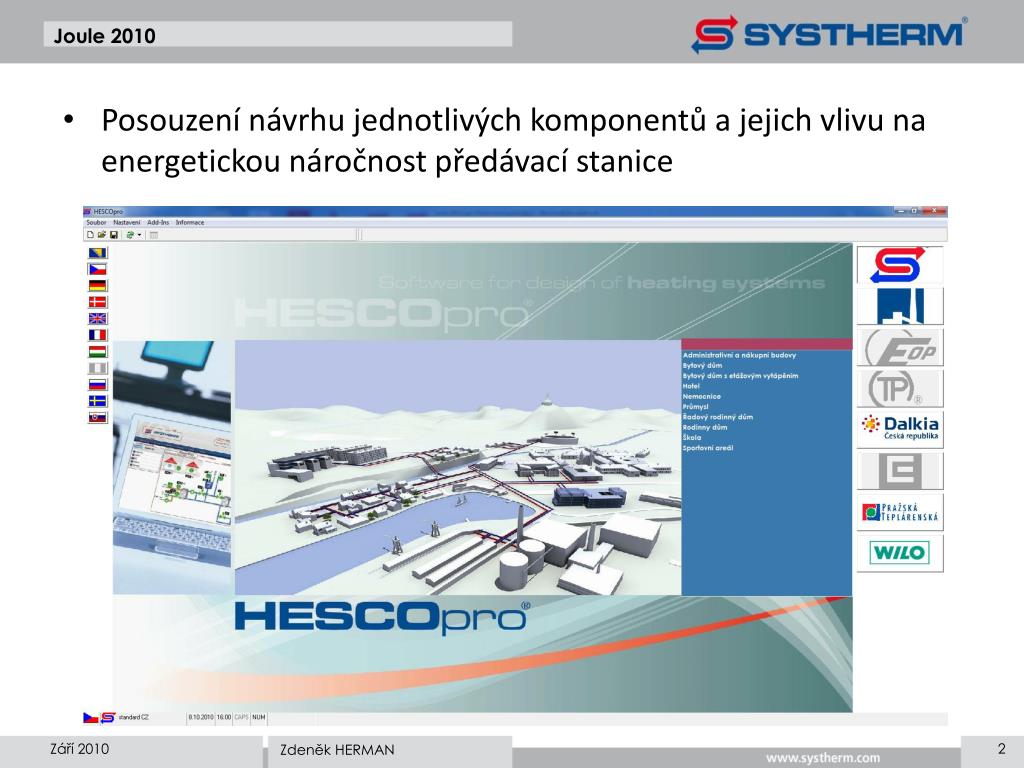

  2. Joule 2010 • Posouzení návrhu jednotlivých komponentů a jejich vlivu na energetickou náročnost předávací stanice Zdeněk HERMAN

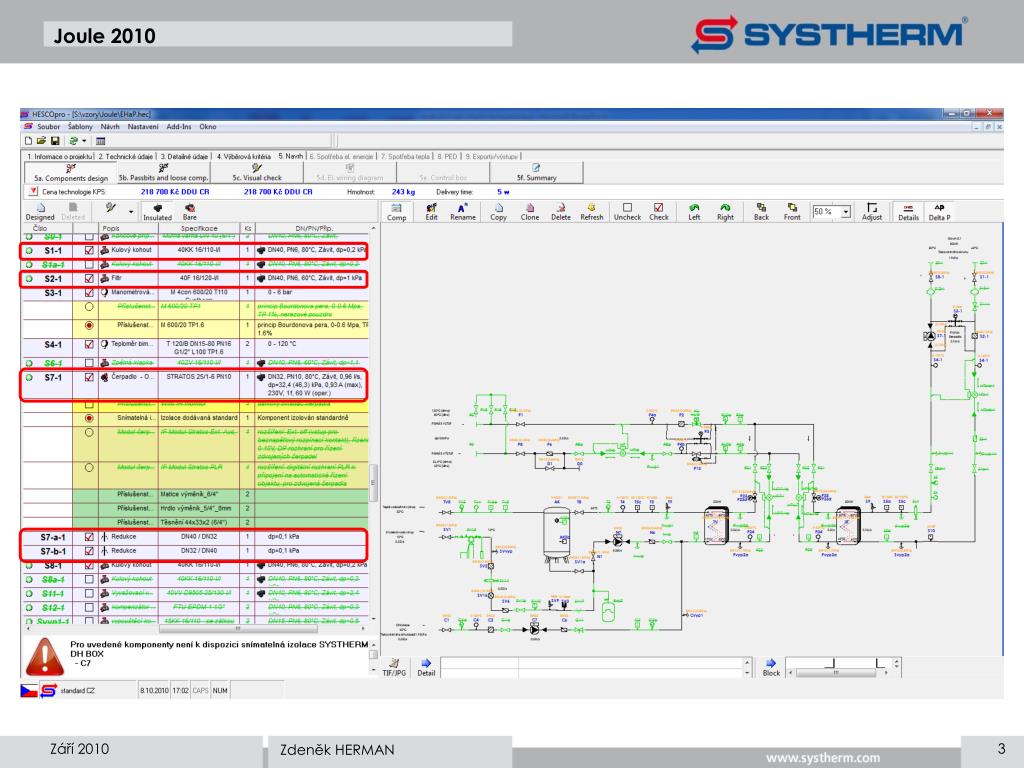

  3. Joule 2010 Zdeněk HERMAN

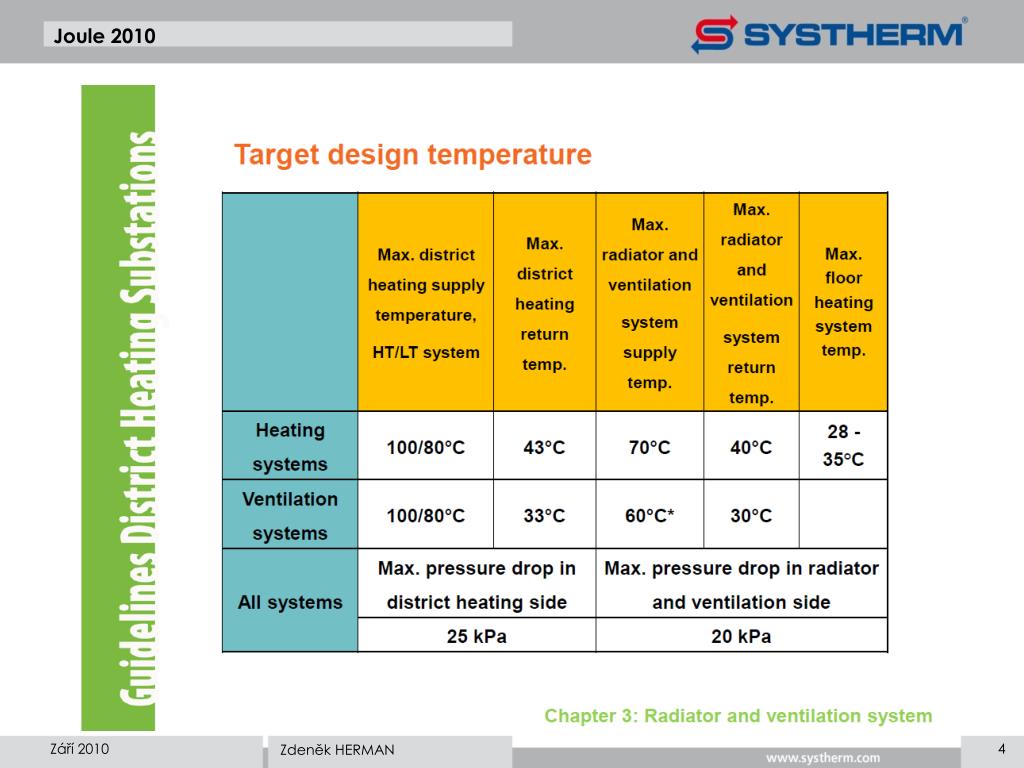

  4. Joule 2010 Zdeněk HERMAN

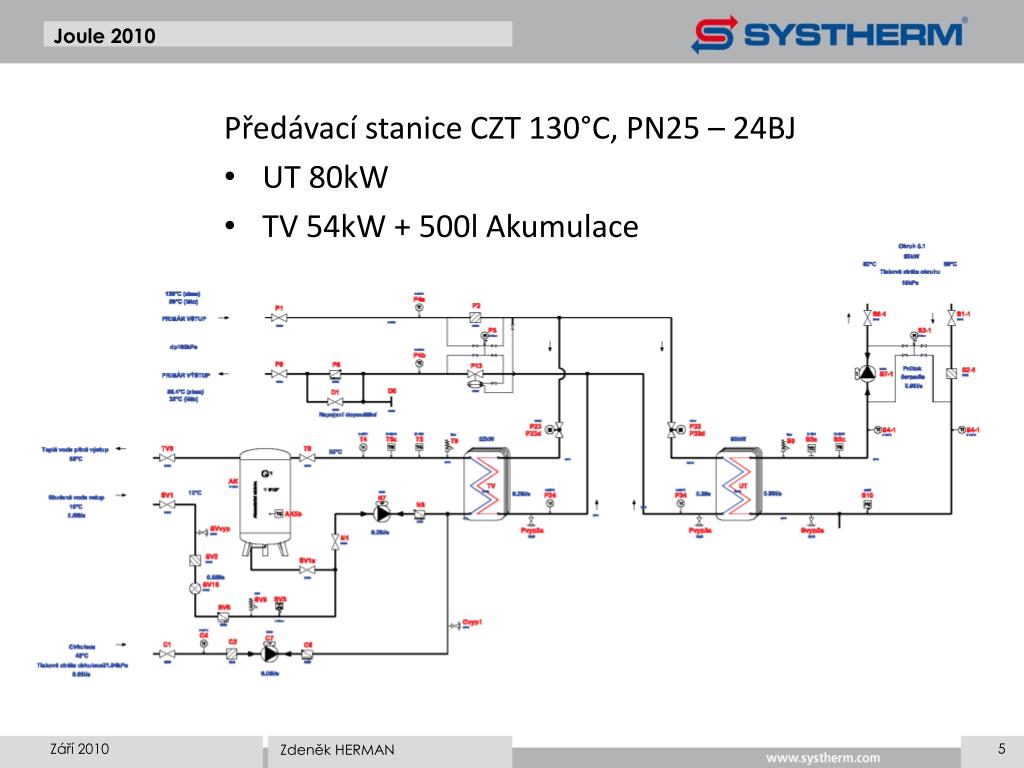

  5. Joule 2010 Předávací stanice CZT 130°C, PN25 – 24BJ • UT 80kW • TV 54kW + 500l Akumulace Zdeněk HERMAN

  6. Joule 2010 roční rozdíl ve spotřebě el. energie: 24% návratnost investice 1 rok Výměník tepla – vliv tlakové ztráty na spotřebu el. Zdeněk HERMAN

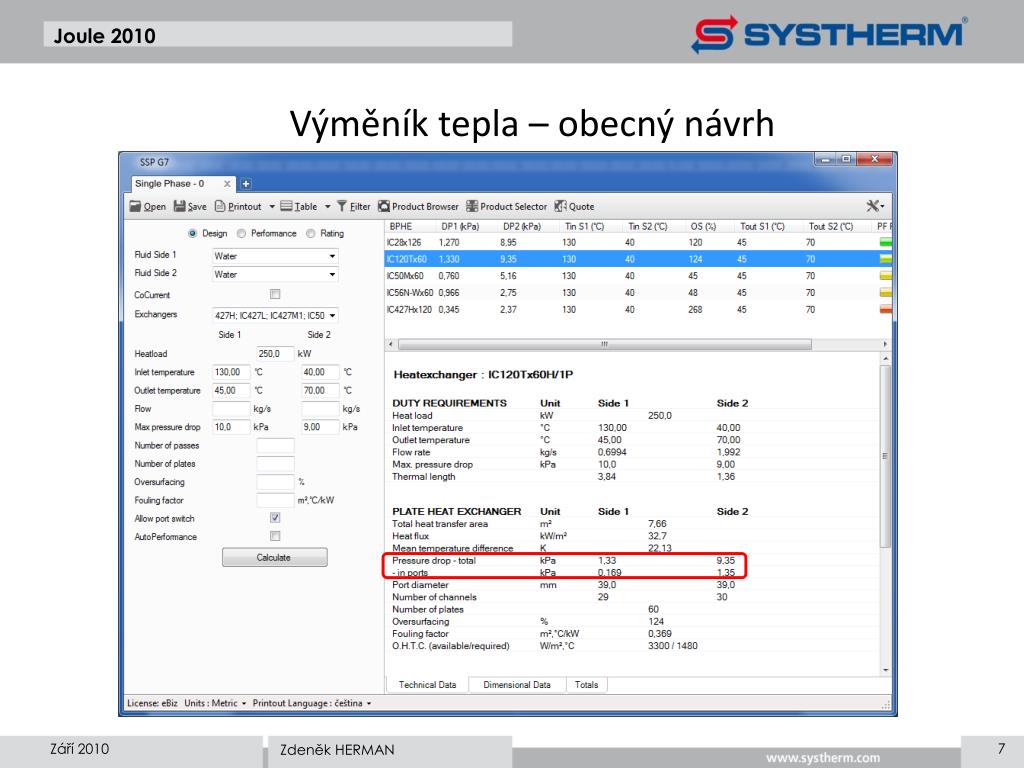

  7. Joule 2010 Výměník tepla – obecný návrh Zdeněk HERMAN

  8. Joule 2010 Výměník tepla – integrace do systému • Tlakové ztráty • Výměník tepla: 9.0kPa 9.4kPa • 2x hrdlo: 0.6kPa 0.1kPa • 2x šroubení: 0.7kPa 0.1kPa • 2x koleno: 6.3kPa 0.4kPa • 2x redukce: 5.0kPa 0.6kPa • Celkem: 21.6kPa 10.6kPa Zdeněk HERMAN

  9. Joule 2010 Porovnání investičních a provozních nákladů Zdeněk HERMAN

  10. Joule 2010 Různé firmy nabízejí různá řešení – POZOR NA DETAILY!!! Zdeněk HERMAN

  11. Joule 2010 2x ekvit. okruh s třícestnými a vyvažovacími ventily dle běžné praxe • Tlakové ztráty • Výměník tepla: 16.1kPa • Regulační ventil 1: 10.5kPa, a=0.4 • Regulační ventil 2: 16.3 kPa, a=0.6 • Vyvaž. vent. 1: 5.2kPa • Vyvaž. vent.2: 5.4kPa • Čerpadlo 1: 50.0kPa = 215kWh/rok • Čerpadlo 2: 56.2kPa = 220kWh/rok Zdeněk HERMAN

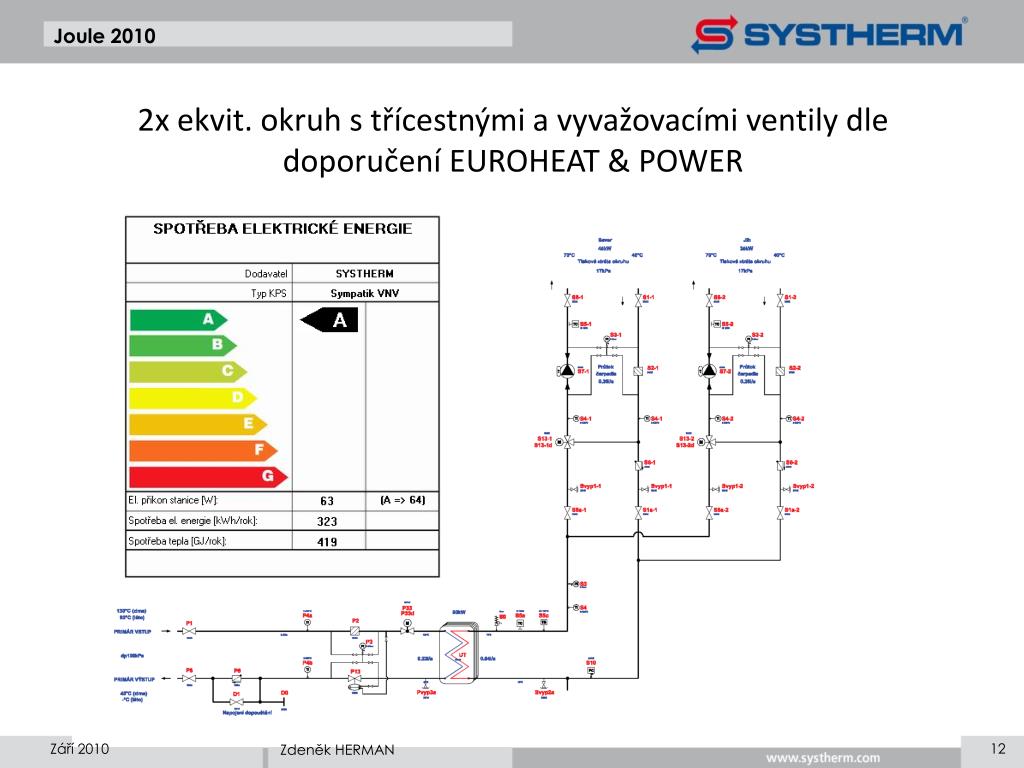

  12. Joule 2010 2x ekvit. okruh s třícestnými a vyvažovacími ventily dle doporučení EUROHEAT & POWER • Tlakové ztráty • Výměník tepla: 8.8kPa • Regulační ventil 1: 6.7kPa, a=0.4 • Regulační ventil 2: 6.4 kPa, a=0.4 • Vyvaž. vent. 1: 0kPa • Vyvaž. vent.2: 0kPa • Čerpadlo 1: 38.9kPa = 169kWh/rok • Čerpadlo 2: 39.0kPa = 154kWh/rok Zdeněk HERMAN

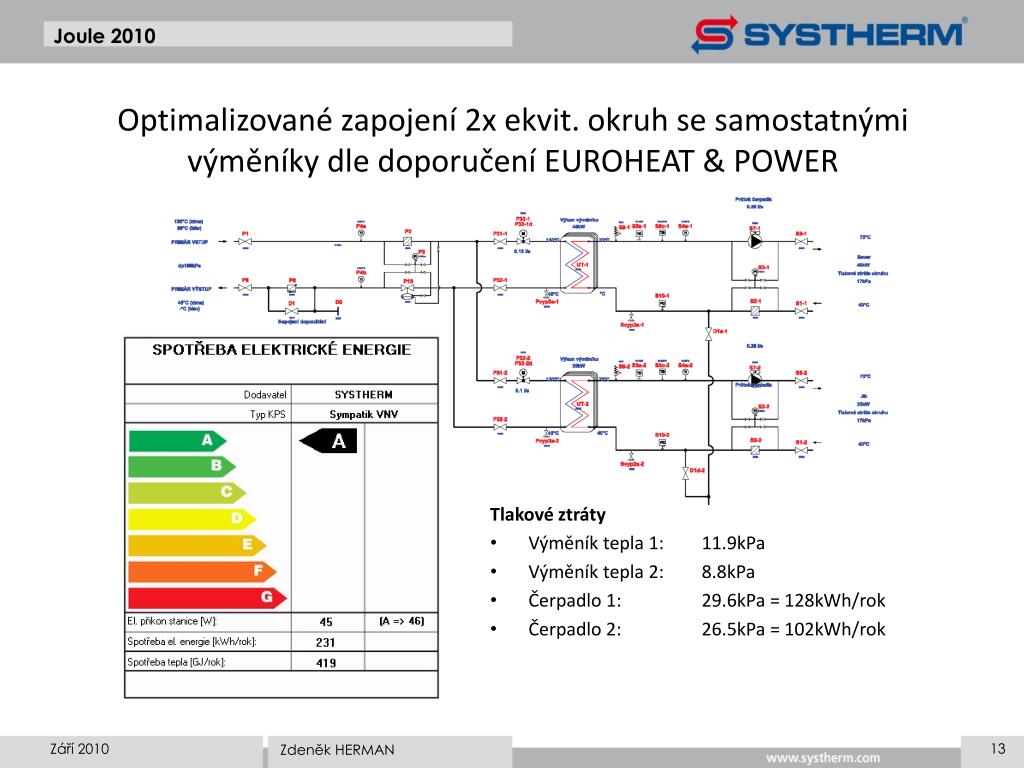

  13. Joule 2010 Optimalizované zapojení 2x ekvit. okruh se samostatnými výměníky dle doporučení EUROHEAT & POWER • Tlakové ztráty • Výměník tepla 1: 11.9kPa • Výměník tepla 2: 8.8kPa • Čerpadlo 1: 29.6kPa = 128kWh/rok • Čerpadlo 2: 26.5kPa = 102kWh/rok Zdeněk HERMAN

  14. Joule 2010 Porovnání investičních a provozních nákladů Zdeněk HERMAN

  15. Joule 2010 Posouzení návrhu čerpadla s přihlédnutím k vlivu zadávacích parametrů na posouzení celkové energ. náročnosti tepelné soustavy Zdeněk HERMAN

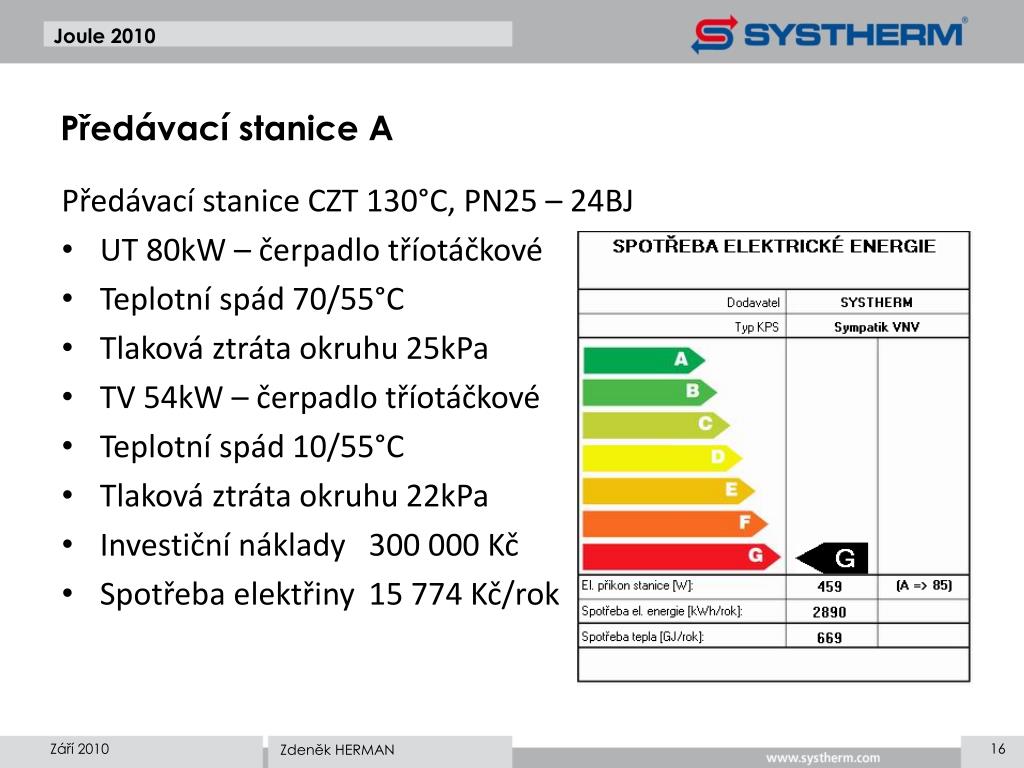

  16. Joule 2010 Předávací stanice A Předávací stanice CZT 130°C, PN25 – 24BJ • UT 80kW – čerpadlo tříotáčkové • Teplotní spád 70/55°C • Tlaková ztráta okruhu 25kPa • TV 54kW – čerpadlo tříotáčkové • Teplotní spád 10/55°C • Tlaková ztráta okruhu 22kPa • Investiční náklady 300 000 Kč • Spotřeba elektřiny 15 774 Kč/rok Zdeněk HERMAN

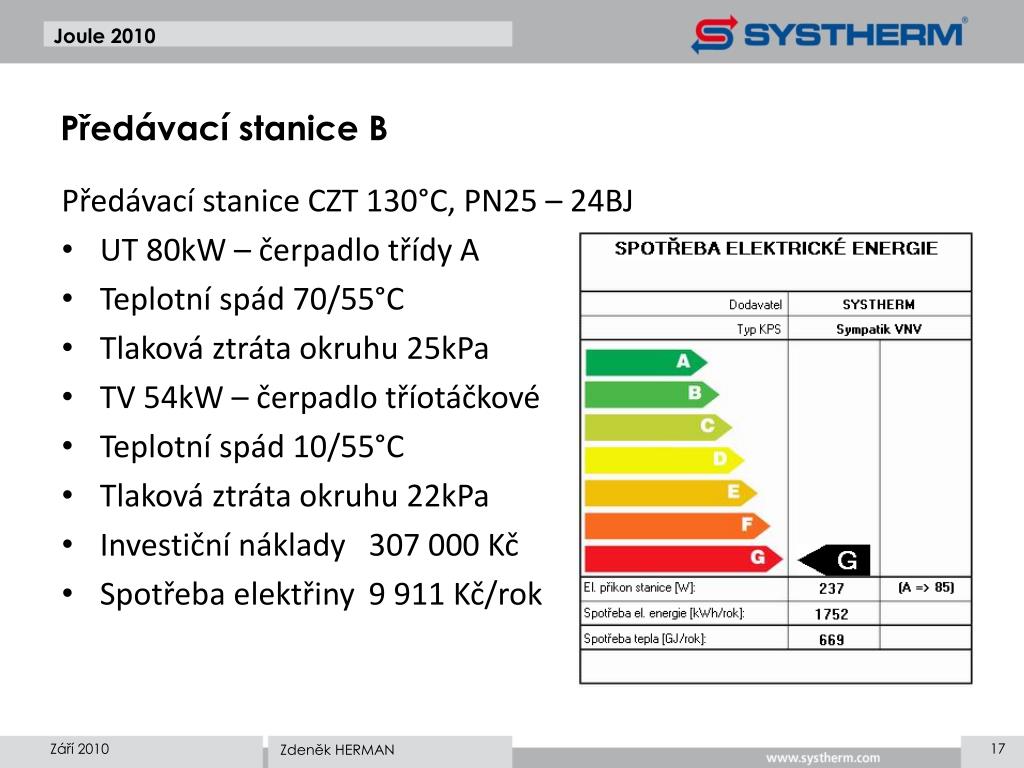

  17. Joule 2010 Předávací stanice B Předávací stanice CZT 130°C, PN25 – 24BJ • UT 80kW – čerpadlo třídy A • Teplotní spád 70/55°C • Tlaková ztráta okruhu 25kPa • TV 54kW – čerpadlo tříotáčkové • Teplotní spád 10/55°C • Tlaková ztráta okruhu 22kPa • Investiční náklady 307 000 Kč • Spotřeba elektřiny 9 911 Kč/rok Zdeněk HERMAN

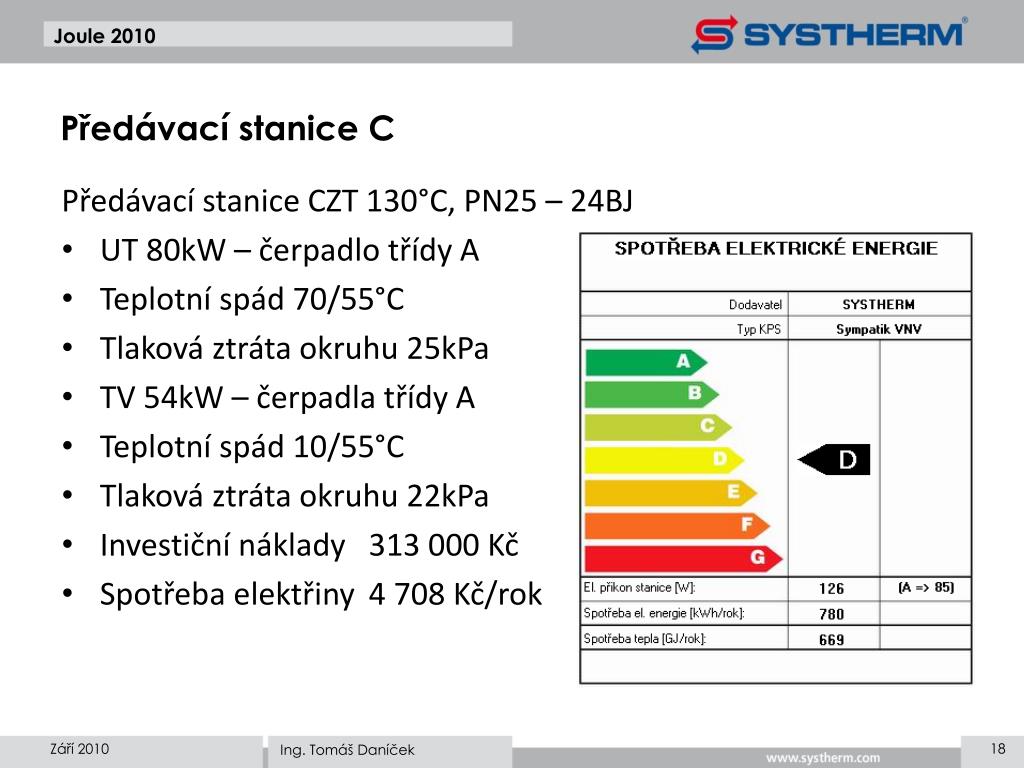

  18. Joule 2010 Předávací stanice C Předávací stanice CZT 130°C, PN25 – 24BJ • UT 80kW – čerpadlo třídy A • Teplotní spád 70/55°C • Tlaková ztráta okruhu 25kPa • TV 54kW – čerpadla třídy A • Teplotní spád 10/55°C • Tlaková ztráta okruhu 22kPa • Investiční náklady 313 000 Kč • Spotřeba elektřiny 4 708 Kč/rok Ing. Tomáš Daníček

  19. Joule 2010 Předávací stanice D Předávací stanice CZT 130°C, PN25 – 24BJ • UT 80kW – čerpadlo třídy A • Teplotní spád 70/40°C • Tlaková ztráta okruhu 19kPa • TV 54kW – čerpadla třídy A • Teplotní spád 10/55°C • Tlaková ztráta okruhu 22kPa • Investiční náklady 322 000 Kč • Spotřeba elektřiny 2 217 Kč/rok Ing. Tomáš Daníček

  20. Joule 2010 Porovnání investičních a provozních nákladů Zdeněk HERMAN

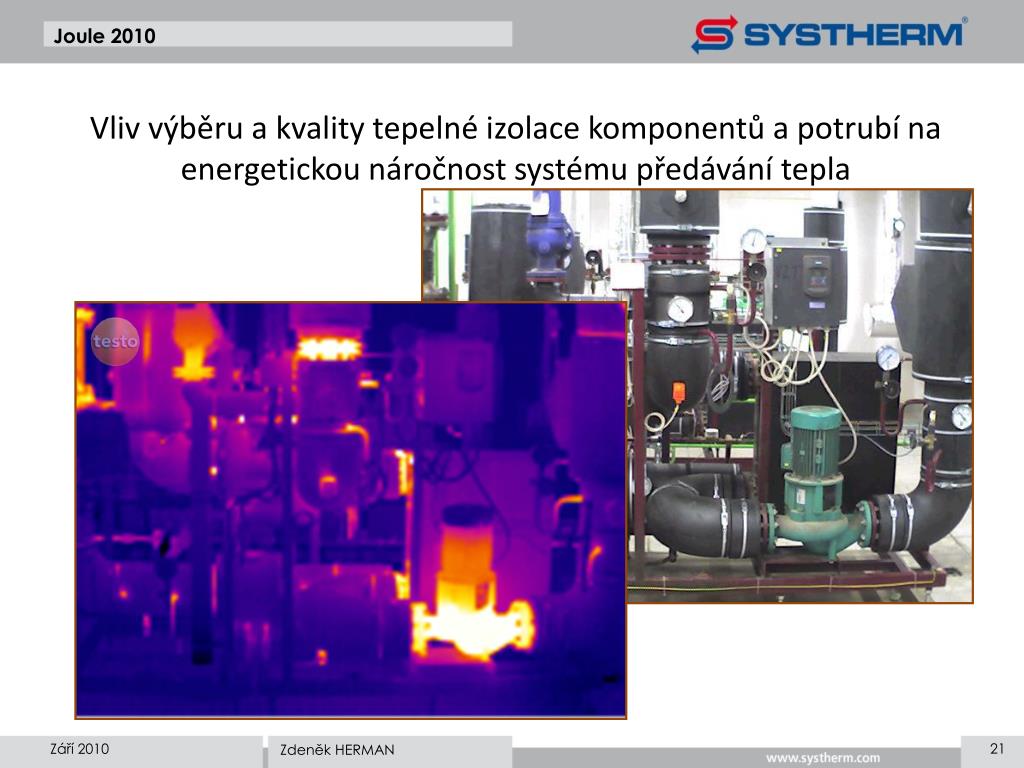

  21. Joule 2010 Vliv výběru a kvality tepelné izolace komponentů a potrubí na energetickou náročnost systému předávání tepla Zdeněk HERMAN

  22. Joule 2010 Zdeněk HERMAN

  23. Joule 2010 Snímatelná izolace armatur • Po servisu na armaturách vyžadujících pravidelnou údržbu je možné obnovit původní stav Zdeněk HERMAN

  24. Joule 2010 Porovnání investičních a provozních nákladů (tepelné ztráty předávací stanice + změna prac. bodu cirk. čerpadla) Zdeněk HERMAN

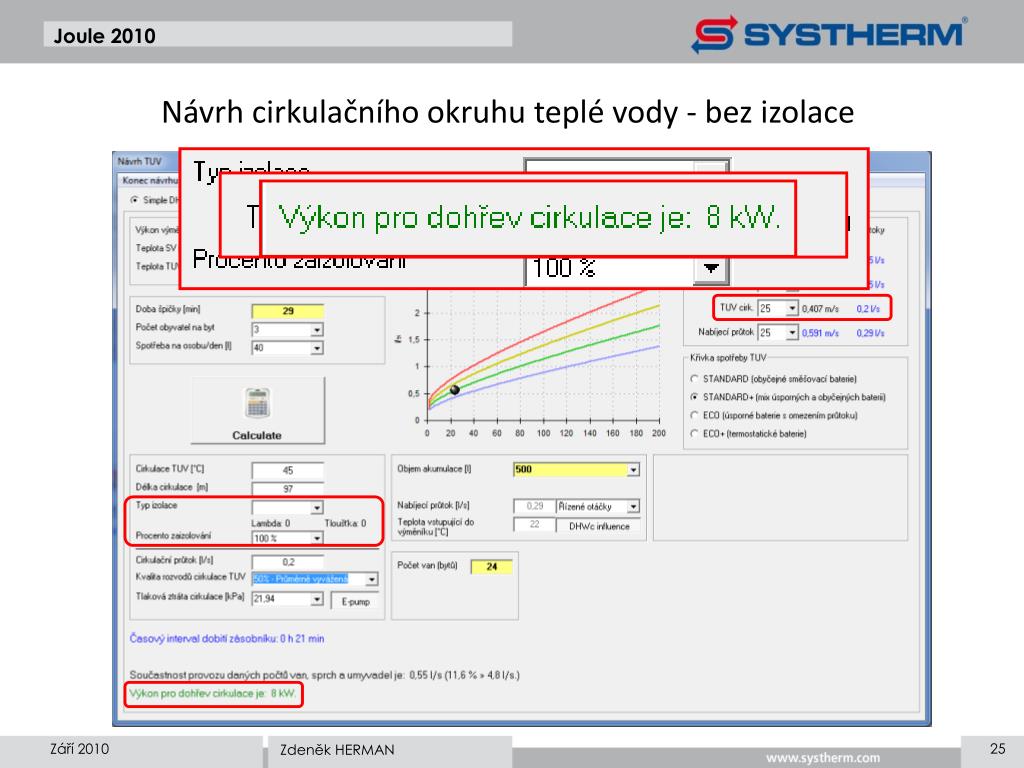

  25. Joule 2010 Návrh cirkulačního okruhu teplé vody - bez izolace Zdeněk HERMAN

  26. Joule 2010 Návrh cirkulačního okruhu teplé vody - minimální tl. izolace Zdeněk HERMAN

  27. Joule 2010 Návrh cirkulačního okruhu teplé vody - zaizolováno dle vyhl. 193/2007 Sb. Zdeněk HERMAN

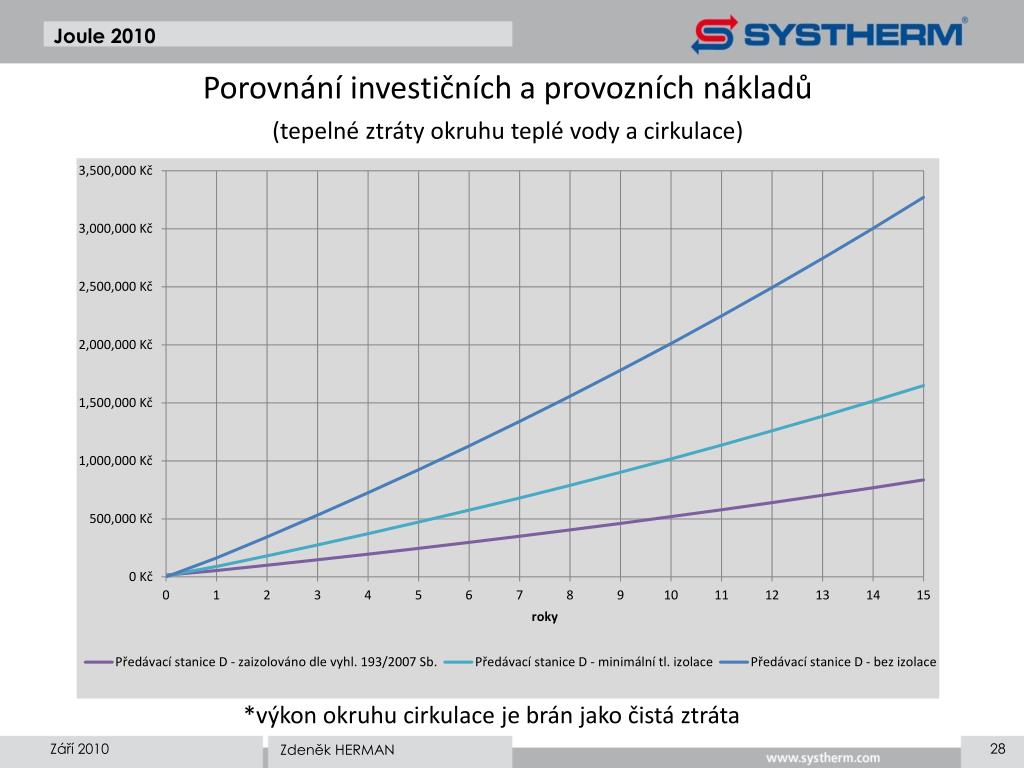

  28. Joule 2010 Porovnání investičních a provozních nákladů (tepelné ztráty okruhu teplé vody a cirkulace) *výkon okruhu cirkulace je brán jako čistá ztráta Zdeněk HERMAN

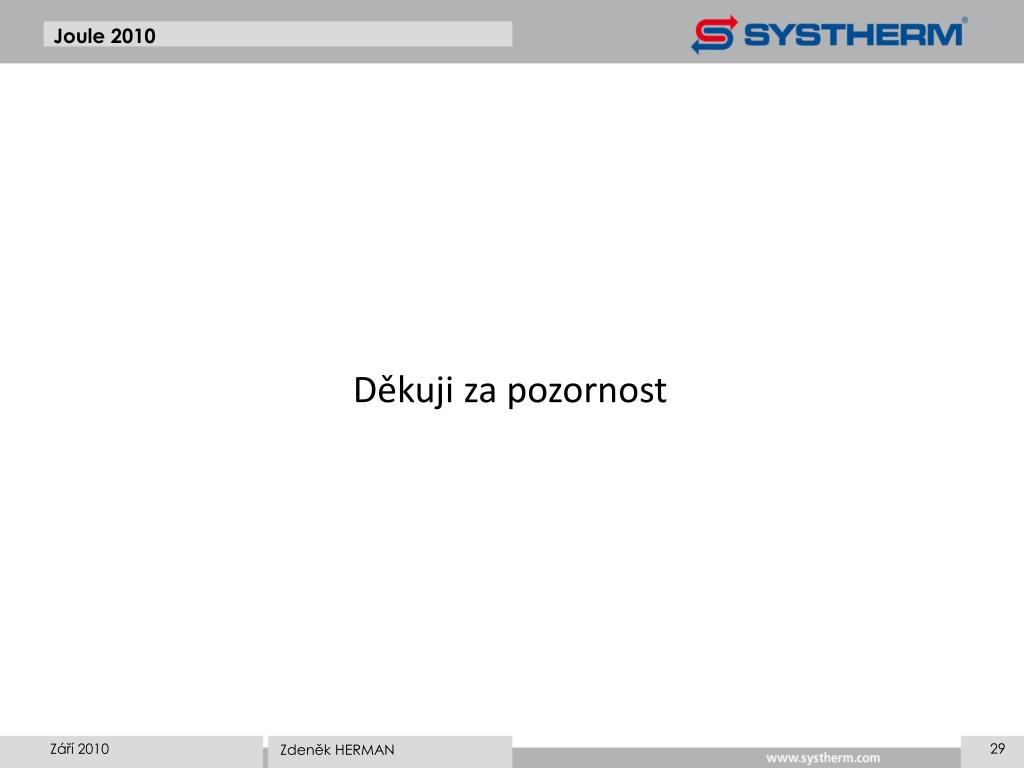

  29. Joule 2010 Děkuji za pozornost Zdeněk HERMAN
