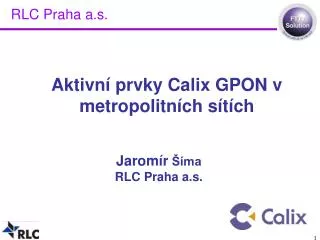

  1. RLC Praha a.s. Aktivní prvky Calix GPON v metropolitních sítích Jaromír Šíma RLC Praha a.s.

  2. RLC Praha a.s.

  3. GPON pro městské sítě • Použití GPON sítí i pro další služby • Veřejný rozhlas • Nouzový interkom • Kamerový systém – CCTV • Veřejné bezdrátové sítě – WiFi • Sítě pro čidla a detektory = GPON pro městské sítě

  4. Proč zvolit řešení firmy Calix ? • Výrobce v USA, orientace na řešení Access Networks • Calix = dnes také Ericsson řešení pro GPON • Připraveno na 10Gig GPON a 100G Ethernet • Šasi pro malé i velké řešení, GPON + PtP • Jasná cenová politika, záruka až 10/5 let OLT/ONT • Servisní podpora, update, upgrade firmware a SW • Rychlý restart systému i při 10 000 uživatelích • Nízké náklady na TCO • Výborný management sítě (na platformě Linux, Solaris) • XML rozhraní pro napojení na Billing • Vhodné i pro Open Access sítě, velké operátory • Compass cloud řešení - dohled uživatele, Flow analyzátor • Program otevřené OLT platformy – kompatibilita ONT

  5. Calix E7 univerzální OLT GPON / PtP E7 – 20 Multi Terabit Chassis 20 slotů pro karty Připraveno na 10G PON Připraveno na 100GE uplinks / transport 2 Terabit backplane 100 Gbps připojení každé karty ve slotu Max 480 point-to-point GE Max 10 240 GPON uživatelů E7 – 2 2 sloty pro karty Připraveno na 10G PON Max 48 point-to-point GE Max 1024 GPON uživatelů Řešení pro VDSL/ADSL Pracovní teplota -40°C až +65°C

  6. Calix univerzální ONT • ONT jednotka 716GE • Porty WAN: 1 x optické rozhraní SC/APC (autodetekce 2,5Gbps nebo 1GbE ) • Porty LAN : 4 x GE porty • 2 x POTS porty (VoIP modul) • Každý port je plně monitorován • Podpora více VLAN na každém GE portu • Dálková ONT aktivace (RONTA) • Hlasové služby –TDM a VOIP (SIP and H.248) • Skrytý optický konektor • Možnost L3 • ONT jednotka, která podporuje technologii GPON a AE • Automatické rozpoznání GPON nebo Active Ethernet (AE) připojení díky unikátní auto-detect technologii

  7. Calix Home Gateway ONT • Domácí gateway ONT jednotka 836GE, L2 switch, L3 router, wifi • Porty WAN: 1 x optické rozhraní SC/APC (autodetekce 2,5Gbps nebo 1GbE ) • Porty LAN : 4 x GE porty • 2 x POTS porty (VoIP modul) • Wifi: 802.11b/g/n, 2,4 GHz nebo 5 GHz, Interní MIMO 2x2 anténa, 4xSSID • USB port • Každý port je plně monitorován • Podpora více VLAN na každém GE portu • Dálková ONT aktivace (RONTA) • Hlasové služby –TDM a VOIP (SIP and H.248) • ONT jednotka, která podporuje technologii GPON a AE • Automatické rozpoznání GPON nebo Active Ethernet (AE) připojení díky unikátní auto-detect technologii

  8. Calix venkovní GPON ONT • Pro venkovní rozvaděče, IP 65 • Pracovní teplota - 40 to + 65 °C • VoIP SIP module • 711GE ONT 2 POTS, 2 Gigabit Ethernet • 716GE ONT 2 POTS, 4 Gigabit Ethernet

  9. Samonosné optické kabely

  10. Samonosný kabel 2x12 vláken

  11. GPON – standardní topologie splitter Calix OLT 1:8 Calix ONT splitter splitter 1:4 1:2 maximum 64 x ONT

  12. GPON topologie pro závěsné kabely Calix OLT Kabel 2x12 vláken = 512 nebo 1024 ONT Splitter 1x2 Splitter 1x16 8 vláken pro ONT volitelně splitter 1x2 Calix ONT

  13. Systémy veřejného rozhlasu • Starý systém je založen na drátech a 100V rozvod Nové instalace rozhlasu jsou typicky bezdrátové • Problém s poskytováním dalších služeb – kamery, Wifi pokrytí, ….

  14. GPON sítě pro systémy veřejného rozhlasu • Použití stávajících sloupů pro instalaci optického kabelu • Venkovní optické úložné spojky na sloupech • Venkovní rozvaděče pro venkovní GPON ONT • GPON ONT • Splitter, kazety • Napájecí zdroj 230V AC / 12V DC, volitelně akumulátor • Zesilovač rozhlasu a reproduktor

  15. GPON systém veřejného rozhlasu Reproduktory Calix GPON ONT VoIP SIP module Zesilovač telefonní linky Analogová linka Optické vlákno

  16. GPON systém veřejného rozhlasu Reproduktory VoIP Zesilovač Calix GPON ONT Ethernet IP protocol Optické vlákno

  17. Nouzový interkom Calix GPON ONT VoIP SIP module • Pod svícené nouzové tlačítko • Odolný kryt v antivandal provedení • Výrazná oranžová barva • Nejvyšší třída krytí dle normy IP65 • Pracovní teplota -25 to + 55 ºC • Integrovaný zesilovač 0,5 W Analogová linka Optické vlákno Emergency Intercom

  18. Kamerový CCTV systém • Bezpečnostní kamery - CCTV systém • IP kamery s připojením Ethernet Cat5e Calix GPON ONT Cat5e fiber

  19. Veřejná síť WiFi • Standard WiFi routers and Access Points Calix GPON ONT Cat5e cable fiber

  20. GPON sítě – další možnosti • Všechny zařízení používající Ethernet a IP protokol Weather Stations Detectors,Sensors, … Calix GPON ONT Humidity sensor Temperature sensor Water Leak detector fiber Remote Monitoring, Measuring, etc…

  21. RLC Praha a.s. • Děkuji za pozornost. Dotazy? • Pozvánka na WDM Summit www.wdmsummit.cz
