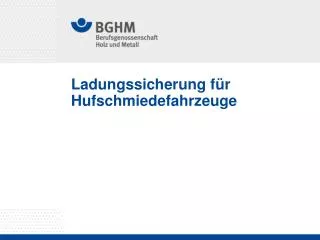

  1. Ladungssicherung für Hufschmiedefahrzeuge 032 INSTO 08 PPS 0001

  2. Ladung? – die rollende Werkstatt • Materialien • Pflegemittel, Heilmittel • Werkzeuge • Maschinen • Geräte, Apparate • Gasflasche(n) • Einbauten • Schürzen, PSA • Reste, Abfall • …

  3. Interessen an Ladungssicherung? • Vorhandensein aller nötigen Werkzeuge vor Ort • Raum effizient nutzen: • Zugänglichkeit zu allen untergebrachten Geräten, Werkzeugen und Materialien nach Zugriffshäufigkeit • Suchen, Platzmangel und unnötige Fahrten vermeiden („Ladung“ wiederfinden) • Fahrzeug nicht beschädigen • „Ladung“ nicht beschädigen • nichts ins Genick bekommen • Fahrstabilität • Kraftstoffverbrauch

  4. „Zielkonflikt“ Ladungssicherung

  5. Gesetzliche Grundlagen und Vorschriften • Straßenverkehrsrecht • StVO, StVZO • Unfallverhütungs-vorschriften • BGV A1, BGV D29 • Betriebssicherheit • BetrSichV • Gefahrgutrecht • GGVSEB • Haftung und Sanktionen • OwiG, StGB, BGB, HGB • sonstige Regelungen • TRBS, VDI-, DIN-, EN-Normen, • BGI, CTU-Packrichtlinien 0014

  6. § 22 UVV „Fahrzeuge“ (BGV D29) Fahrzeugaufbauten müssen so beschaffen sein, dass bei bestimmungsgemäßer Verwendung des Fahrzeuges die Ladung gegen Verrutschen, Verrollen, Umfallen, Herabfallen … … gesichert ist oder werden kann. Ist eine Ladungssicherung durch den Fahrzeugaufbau allein nicht gewährleistet, müssen Hilfsmittel zur Ladungssicherung vorhanden sein.

  7. § 31 (2) StVZO: Verantwortung für den Betrieb „Der Halterdarf die Inbetriebnahmenicht anordnenoder zulassen, wenn ihm bekanntist oder bekannt sein muss, dass … die Ladung … nicht vorschriftsmäßig ist, oder dass die Verkehrssicherheit des Fahrzeuges durch die Ladung oder die Besetzung leidet.“

  8. § 22 (1) StVO: Sicherheit der Ladung „Die Ladung einschließlich Geräte zur Ladungssicherung sowie Ladeeinrichtungensind so zu verstauen und zu sichern, dass sie selbst bei Vollbremsung oder plötzlicher Ausweichbewegung nicht verrutschen, umfallen, hin- und herrollen, herabfallen oder vermeidbaren Lärm erzeugen können. Dabei sind die anerkannten Regeln der Technik zu beachten.“

  9. BGI 5133 • 9.3 Ladungssicherung • Fahrzeug muss geeignet sein • … Lastverteilung (tief, längs, achsgerecht) • Ladung sichern - gemäß den üblichen Verkehrsbedingungen • Fahrzeuge in Aufbau und Ausrüstung gemäß den Erfordernissen aus-/umrüsten • …

  10. Belastbarkeit der Trennwand nach DIN 75410-3 Bei Kastenwagen ist nach DIN 75410-3 die Belastbarkeit des Aufbaus - mit Ausnahme Trennwand und Zurrpunkte - nicht geregelt. Diese ist ggf. durch Herstellerbescheinigung oder Gutachten nachzuweisen. Skizze: BGHM, Günther

  11. Fahrzeugausrüstungen • BOTT • reca • MODUL-SYSTEM • Service-SYSTEM • Sortimo • Würth • ALUCA • SYNCRO SYSTEM • StoreVan • GENTILI • transporter-factory • Quirmbach • Hartmann • ariva • www.ache-fahrzeugeinrichtungen.de • www.altec-singen.de • www.boesenberg.de • www.dinzl.de • www.hafa-rs.de • www.koegl.de • www.plastipol-scheu.de • www.tanosmobil.de • www.thuleprofessional.com • www.vanycare.de

  12. Lastverteilungsplan Kleintransporter (KEP) Beispiel: Kastenwagen Nutzlast 1300kg zulässiges Gesamtgewicht 3500kg Quelle:

  13. Nützliche Zurrmittel für Formschluss Mini-Zurrgurte mit Klemmschloss oder Hobbyratsche Einteilige Zurrgurte • zum Bündeln von Ladungsteilen oder Umreifenmit Fahrzeug(teilen) • nurmit Etikett zur Ladungssicherung geeignet! Fotos: BGHM, Günter

  14. Gepäckträger-Spanngurte „Gepäckseil“ „Spanngummi“ „Gepäckgummi“ „Gepäckspinne“ „Gepäckspanner“ …sind zur Ladungssicherung in Kraftfahrzeugen nicht geeignet! Fotos: BGHM, Günther
