Presentation Transcript


Excel origin

信息素养系列讲座第十五讲:

Excel 和 Origin 软件绘图方法与技巧

主讲人:熊泽泉

电 话:54344887 62232086

E-mail: [email protected]

微博:http://weibo.com/ecnulib


Excel origin

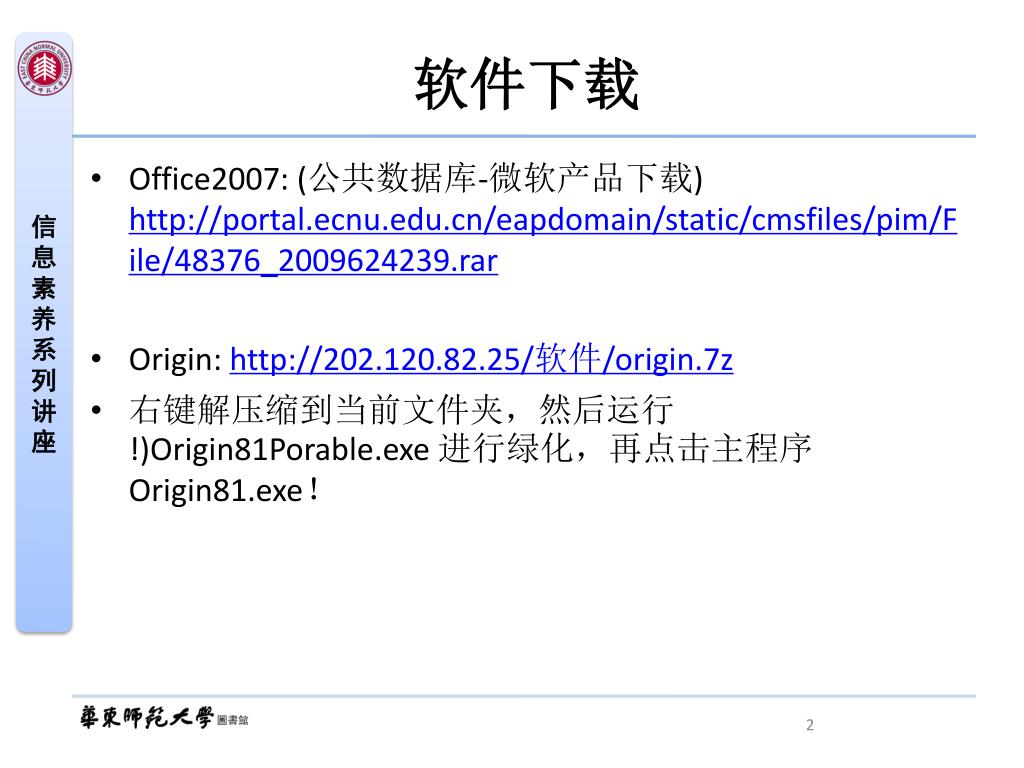

软件下载

  • Office2007: (公共数据库-微软产品下载) http://portal.ecnu.edu.cn/eapdomain/static/cmsfiles/pim/File/48376_2009624239.rar

  • Origin: http://202.120.82.25/软件/origin.7z

  • 右键解压缩到当前文件夹,然后运行!)Origin81Porable.exe 进行绿化,再点击主程序 Origin81.exe!


What is excel

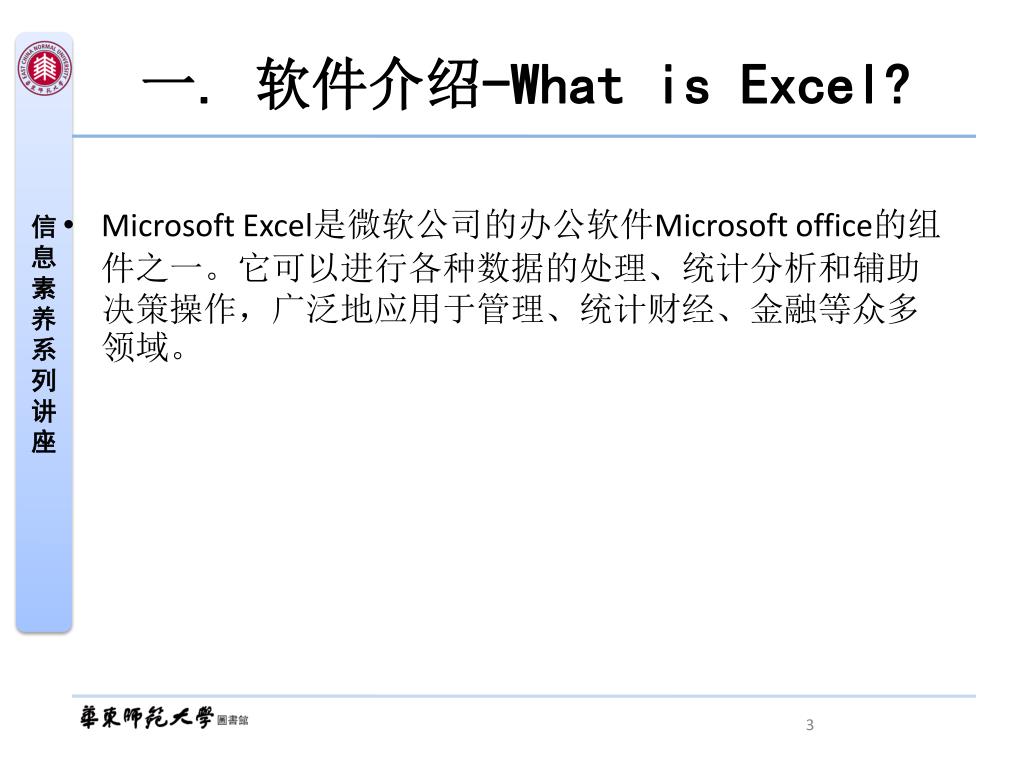

一. 软件介绍-What is Excel?

  • Microsoft Excel是微软公司的办公软件Microsoft office的组件之一。它可以进行各种数据的处理、统计分析和辅助决策操作,广泛地应用于管理、统计财经、金融等众多领域。


What is origin

What is origin?

  • 美国OriginLab公司开发,最新版本为 V8.6

  • 用途:科技绘图和数据分析…

  • 地位:国际科技出版界公认的标准作图软件

  • 优点:使用简单,采用直观、图形化的、面向对象的窗口菜单和工具操作,无缝链接其他软件

  • 更多: http://www.originlab.com/


Origin and microsoft excel comparison

Origin and Microsoft Excel Comparison

Excel简单易用,主要用于日常信息或者一般的商业信息处理。

Origin主要用于科研领域,提供了更多的处理实验数据的工具,作图更符合科研领域出版物的要求。


Excel origin

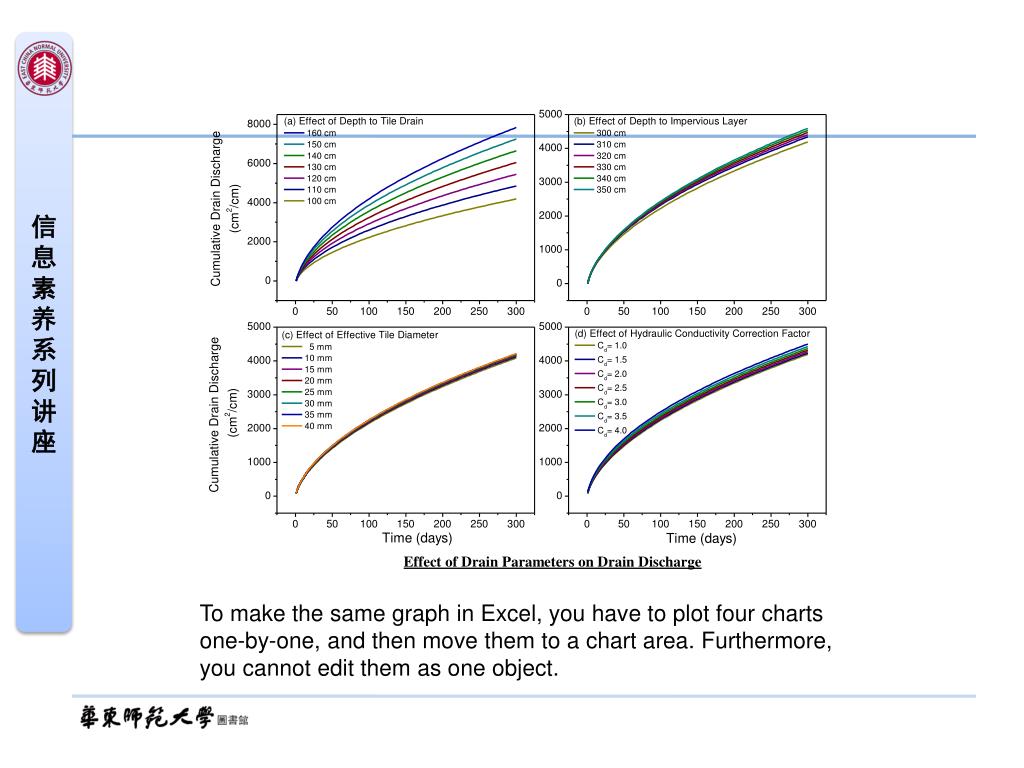

To make the same graph in Excel, you have to plot four charts one-by-one, and then move them to a chart area. Furthermore, you cannot edit them as one object.


Excel origin

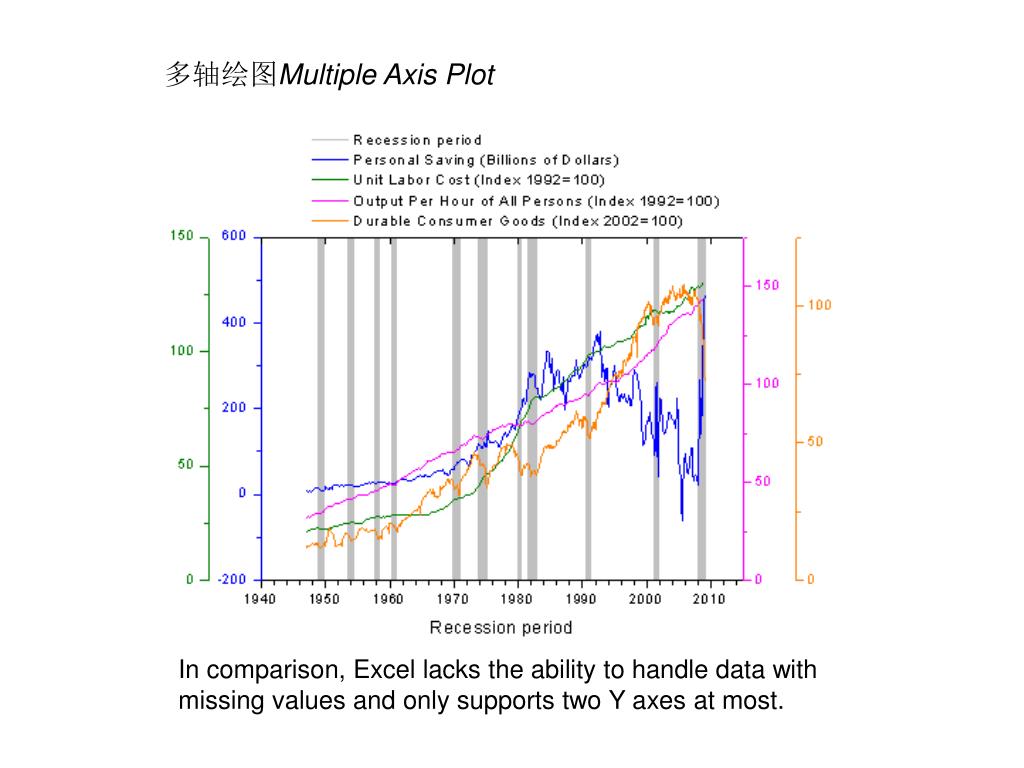

多轴绘图Multiple Axis Plot

In comparison, Excel lacks the ability to handle data with missing values and only supports two Y axes at most.


Excel origin

轴中断绘图Date axis plot with X and Y axis break

To get such a graph in Excel, we need to plot two datasets with different date ranges into a line chart 。Besides, Excel doesn't support the X/Y breaks in axis.


Excel origin

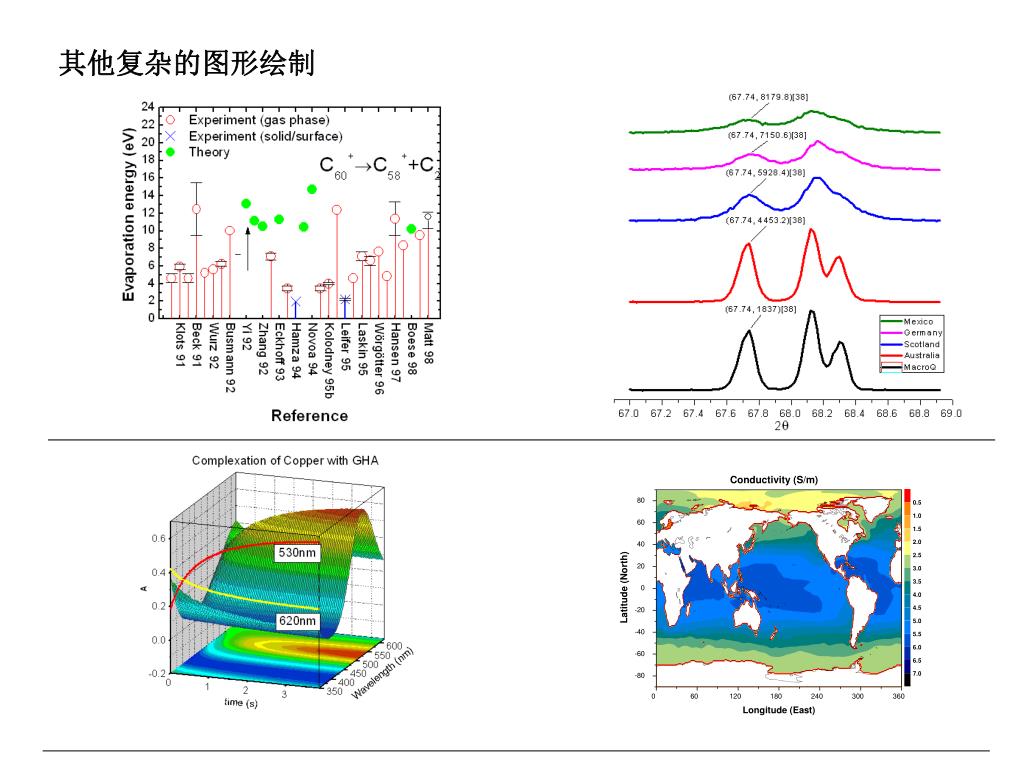

其他复杂的图形绘制


Excel origin

绘图功能比较

Origin8提供了12类绘图类型(60余种模板):

Line(线型)

symbol(符号)

line+symbol(线型+符号)

Columns/Bars(柱状/条状)

Multi-Curve(多曲线)

3D XYY

3D XYZ

3D surface(3D表面图)

Statistics(统计图)

Area(面积图)

Contour(等高线图)

Specialized(其他特殊图)


Excel origin

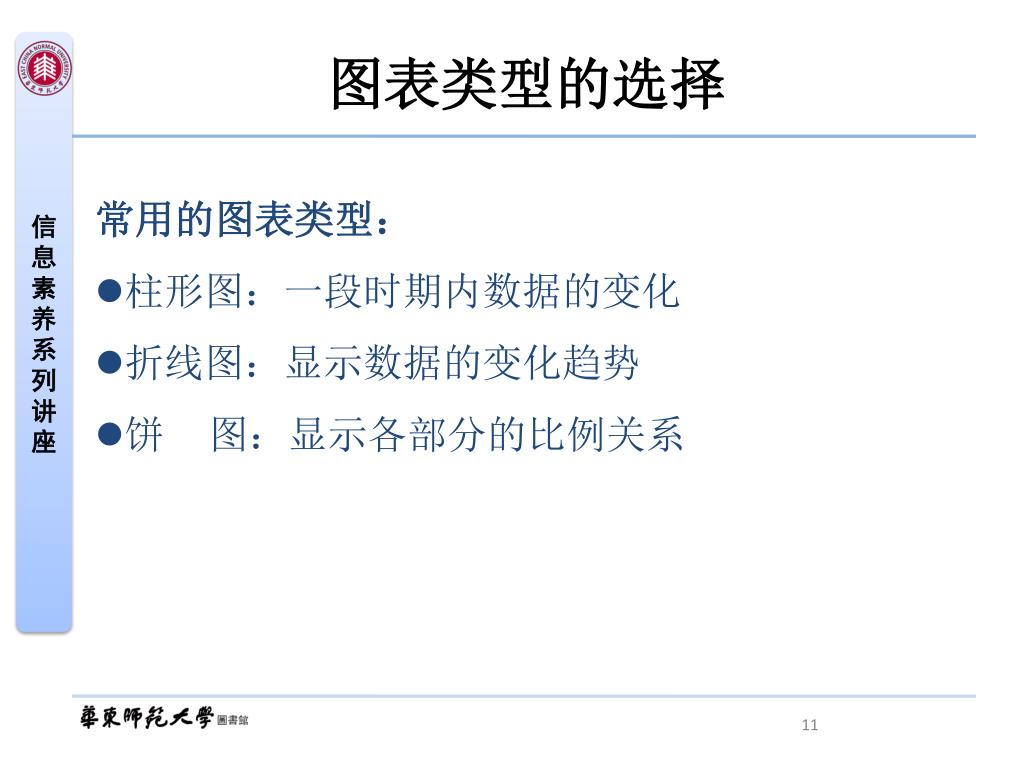

图表类型的选择

  • 常用的图表类型:

  • 柱形图:一段时期内数据的变化

  • 折线图:显示数据的变化趋势

  • 饼 图:显示各部分的比例关系


Excel origin

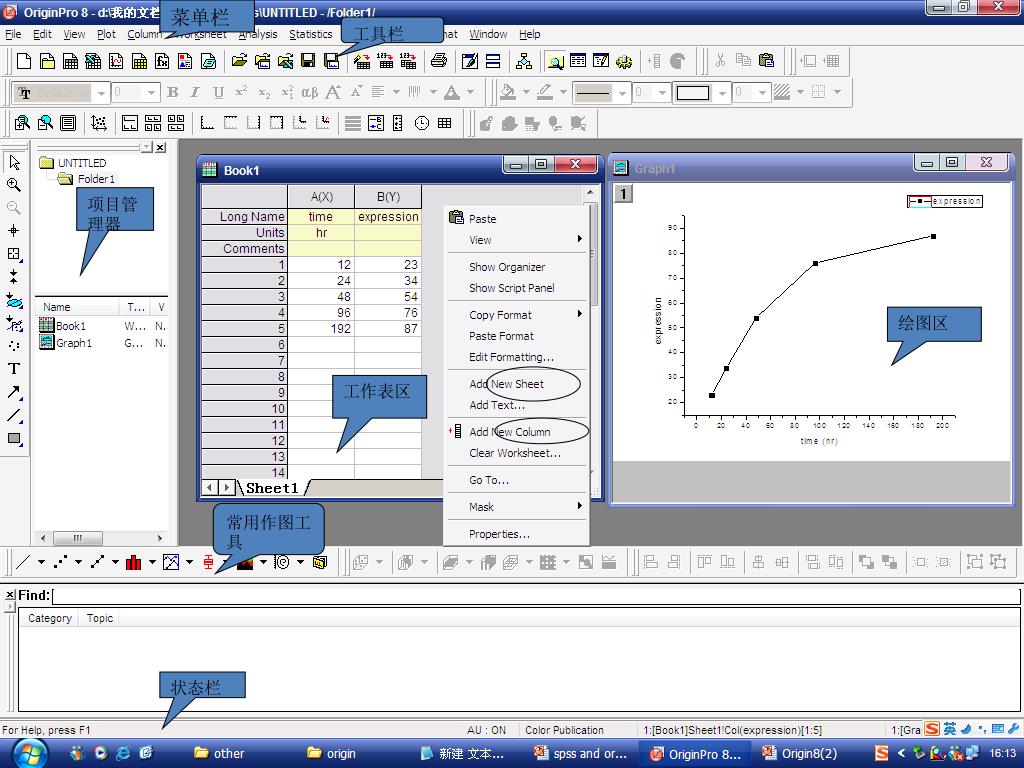

菜单栏

工具栏

项目管理器

绘图区

工作表区

常用作图工具

状态栏


Excel origin

菜单栏

  • 主菜单:上下文敏感(Context sensitivity)菜单

  • 快捷菜单:鼠标右键


Excel origin

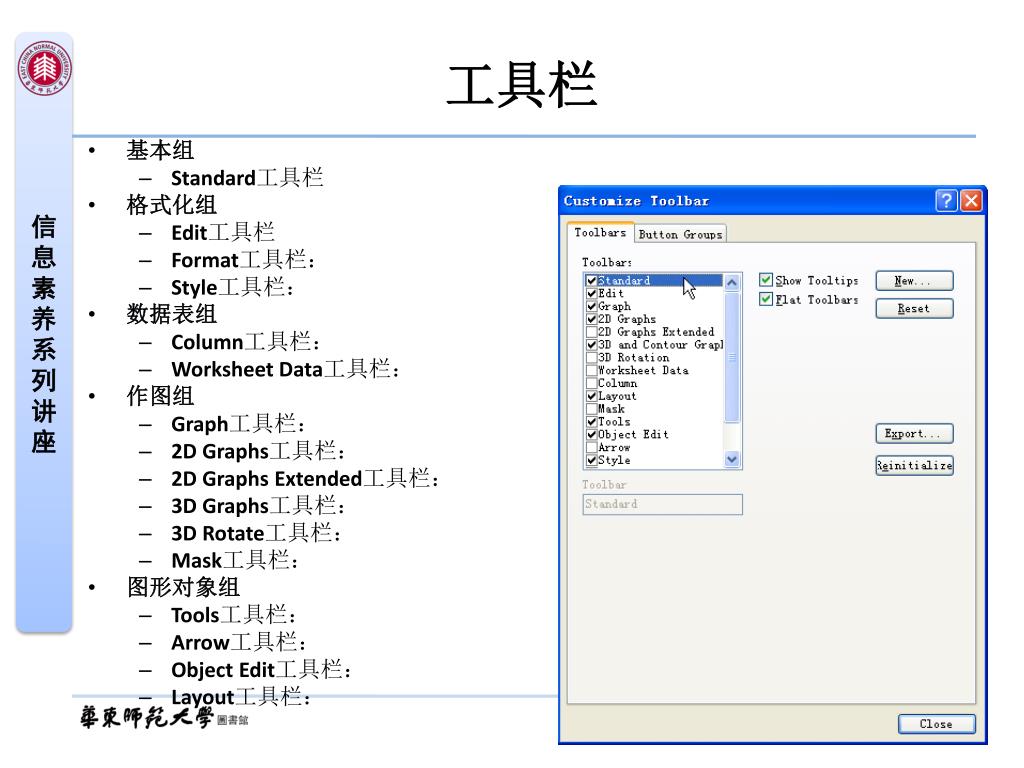

工具栏

  • 基本组

    • Standard工具栏

  • 格式化组

    • Edit工具栏

    • Format工具栏:

    • Style工具栏:

  • 数据表组

    • Column工具栏:

    • Worksheet Data工具栏:

  • 作图组

    • Graph工具栏:

    • 2D Graphs工具栏:

    • 2D Graphs Extended工具栏:

    • 3D Graphs工具栏:

    • 3D Rotate工具栏:

    • Mask工具栏:

  • 图形对象组

    • Tools工具栏:

    • Arrow工具栏:

    • Object Edit工具栏:

    • Layout工具栏:


Excel origin

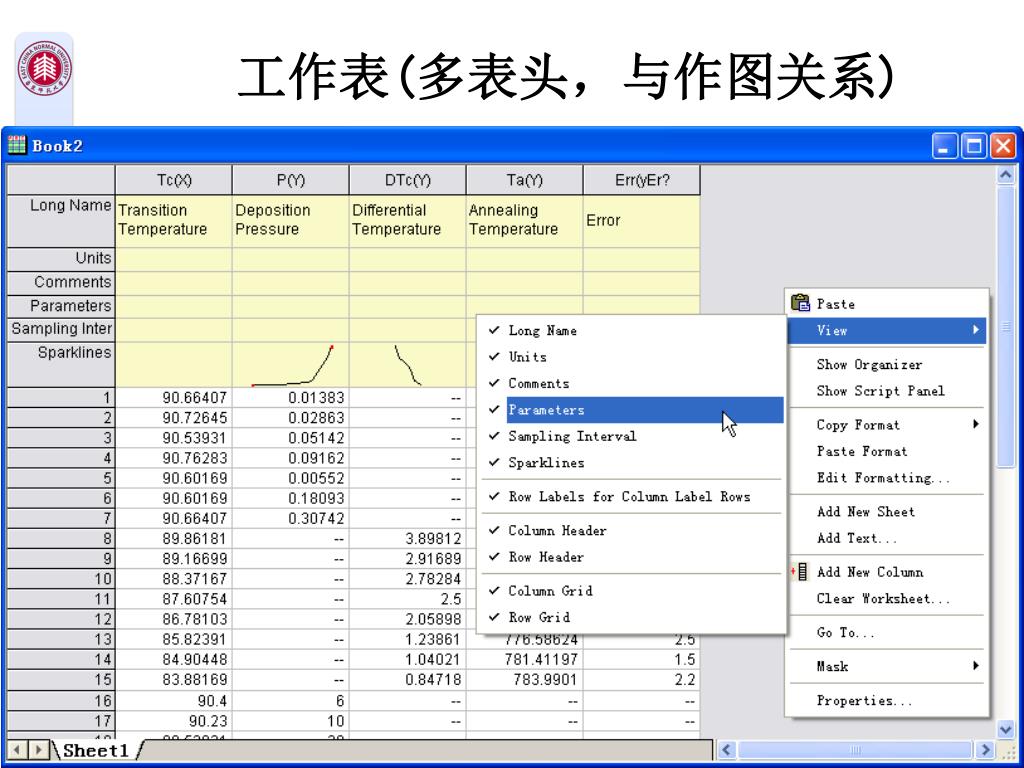

工作表(多表头,与作图关系)


Excel origin

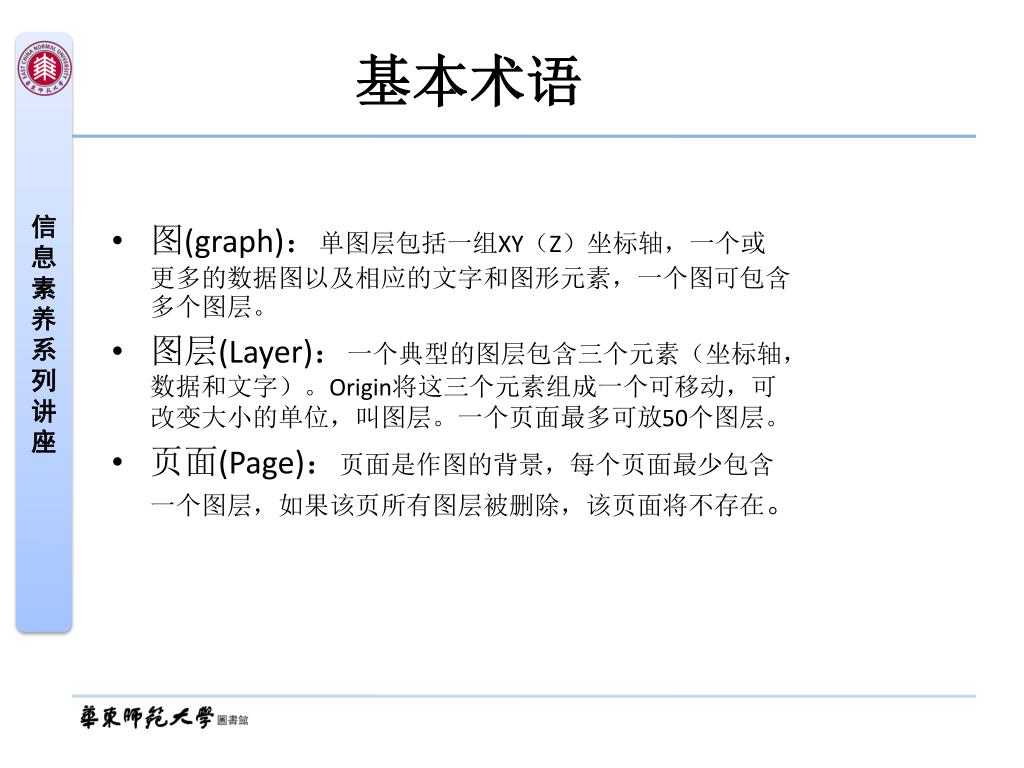

基本术语

  • 图(graph):单图层包括一组XY(Z)坐标轴,一个或更多的数据图以及相应的文字和图形元素,一个图可包含多个图层。

  • 图层(Layer):一个典型的图层包含三个元素(坐标轴,数据和文字)。Origin将这三个元素组成一个可移动,可改变大小的单位,叫图层。一个页面最多可放50个图层。

  • 页面(Page):页面是作图的背景,每个页面最少包含一个图层,如果该页所有图层被删除,该页面将不存在。


Excel origin

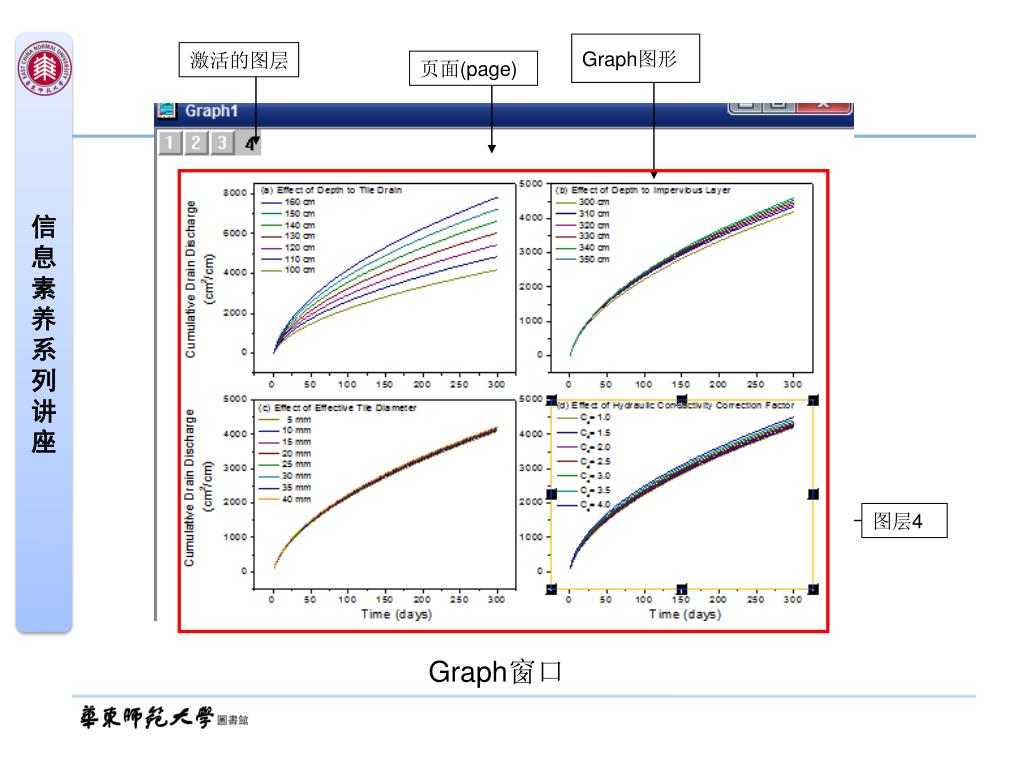

激活的图层

页面(page)

Graph图形

图层4

Graph窗口


Excel origin

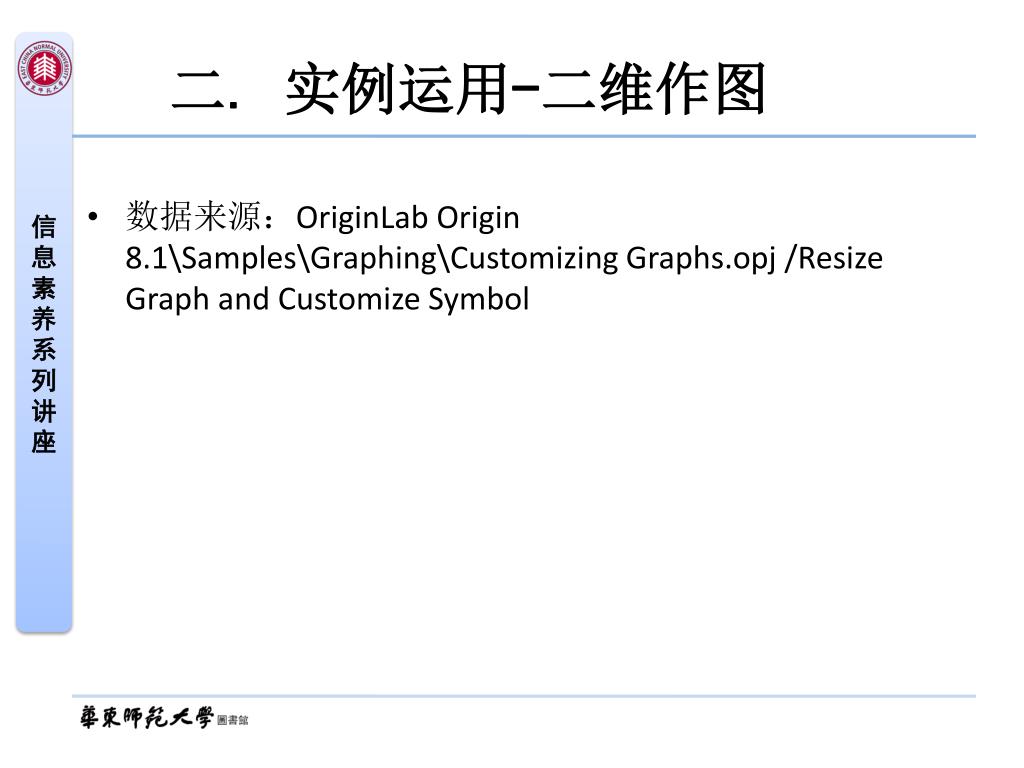

二. 实例运用-二维作图

  • 数据来源:OriginLab Origin 8.1\Samples\Graphing\Customizing Graphs.opj /Resize Graph and Customize Symbol


Excel origin

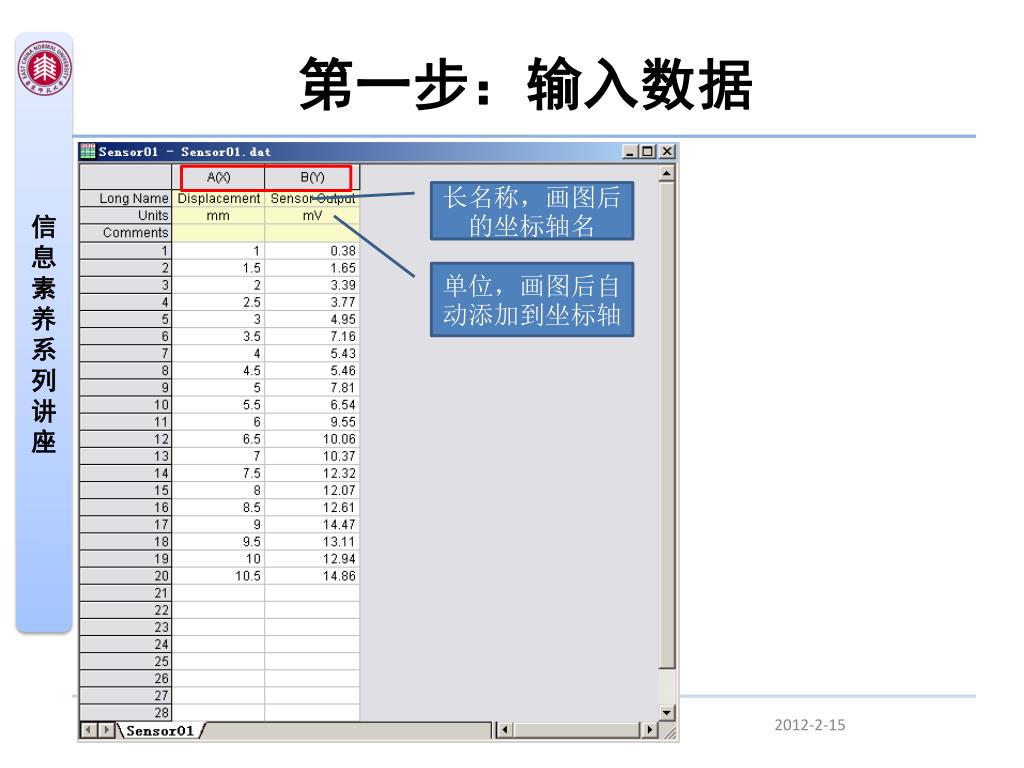

第一步:输入数据

长名称,画图后的坐标轴名

单位,画图后自动添加到坐标轴

2012-2-15


Excel origin

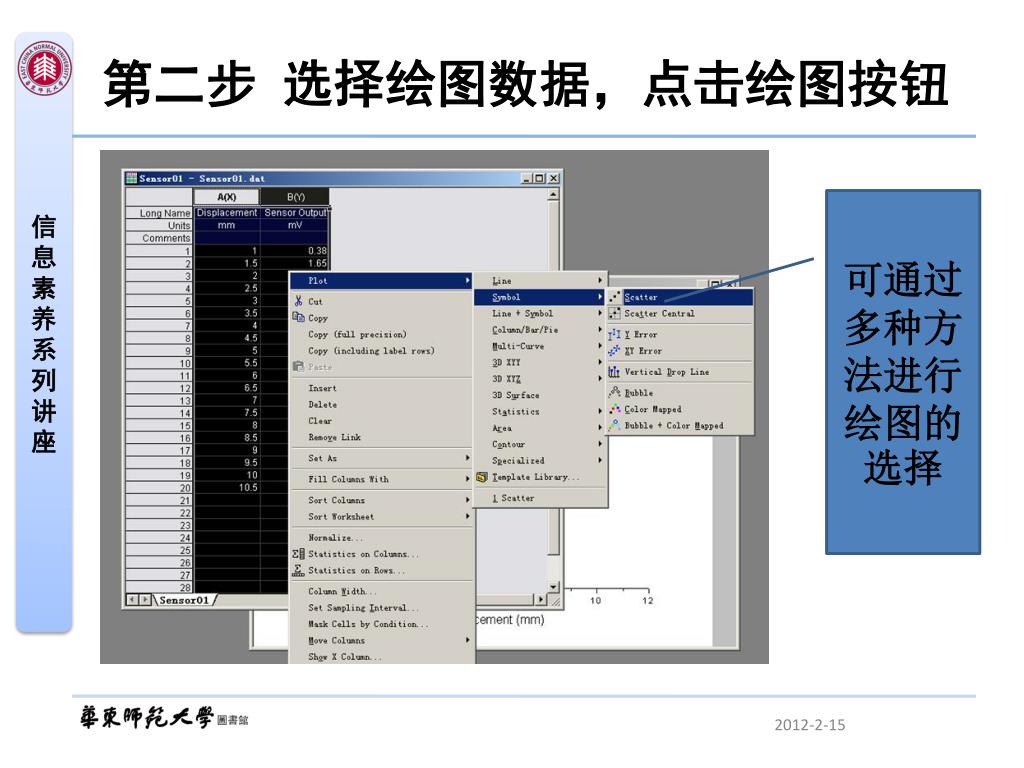

第二步 选择绘图数据,点击绘图按钮

可通过多种方法进行绘图的选择

2012-2-15


Excel origin

完成的图形

2012-2-15


Excel origin

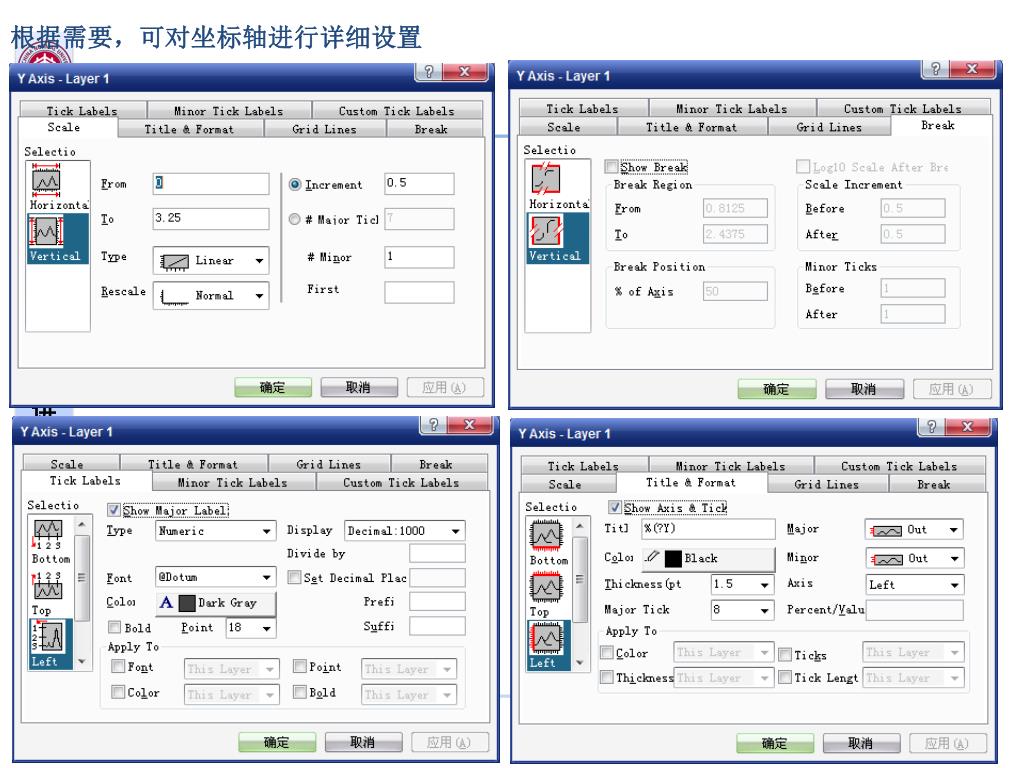

根据需要,可对坐标轴进行详细设置


Excel origin

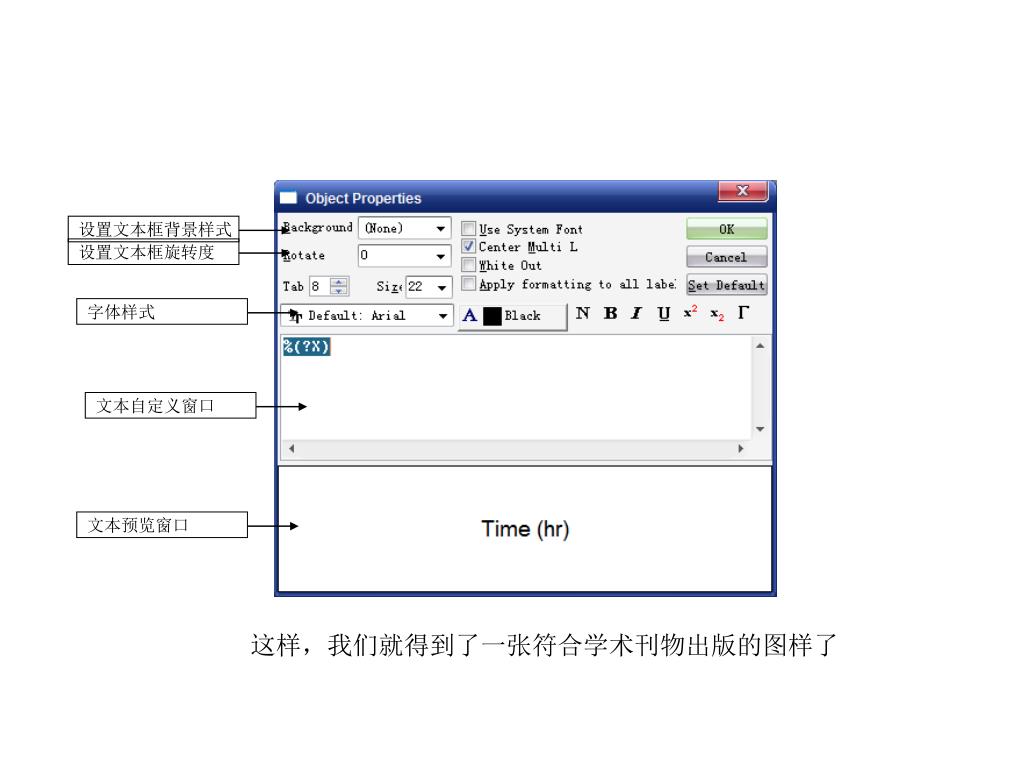

设置文本框背景样式

设置文本框旋转度

字体样式

文本预览窗口

文本自定义窗口

对图中文本进行更详细的设置

这样,我们就得到了一张符合学术刊物出版的图样了


Excel origin

如何将图片运用到word中呢

  • 1. 在页面空白处右键,“copy page”,然后可直接粘贴到word中。

  • 2.File-export graphs… 然后在word中插入图片。

第二种方法可对图片格式、大小、压缩率、分辨率等进行设置,容易满足某些期刊对图片的特殊要求。


Excel origin

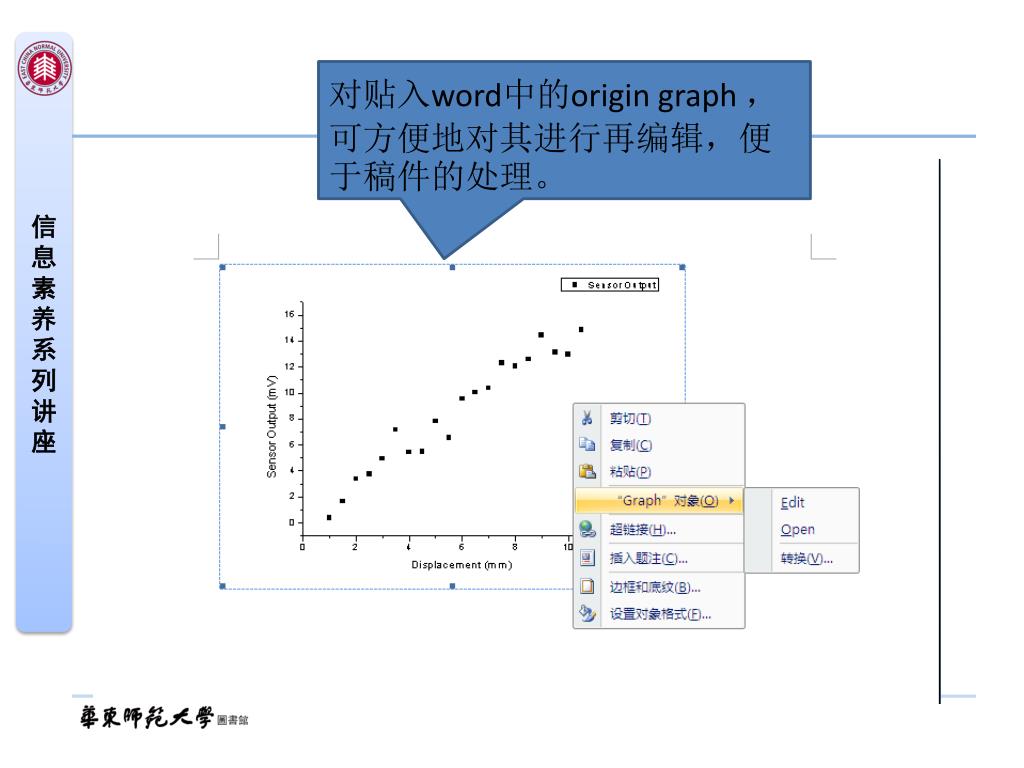

对贴入word中的origin graph ,可方便地对其进行再编辑,便于稿件的处理。


Excel

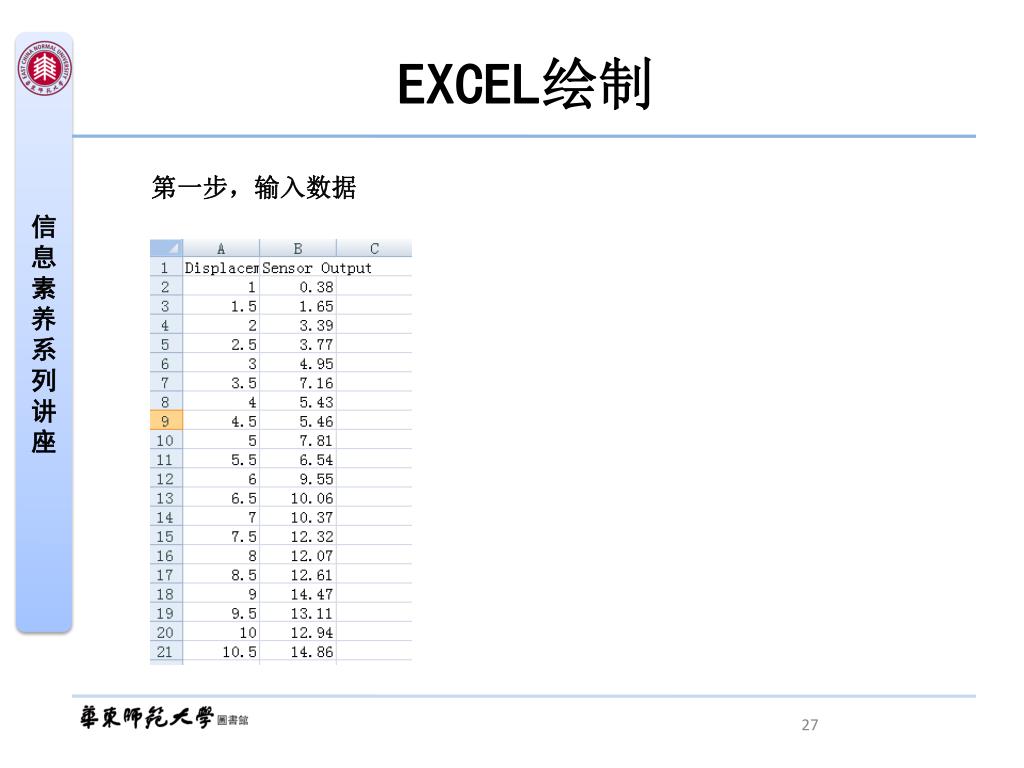

EXCEL绘制

第一步,输入数据


Excel origin

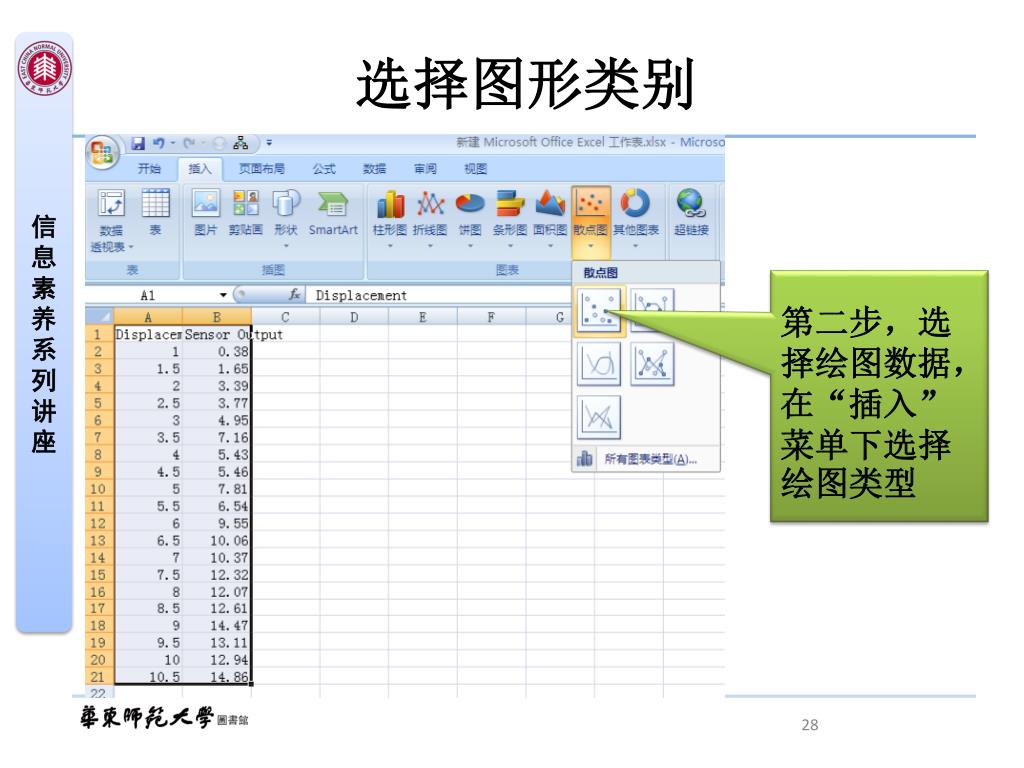

选择图形类别

第二步,选择绘图数据,在“插入”菜单下选择绘图类型


Excel origin

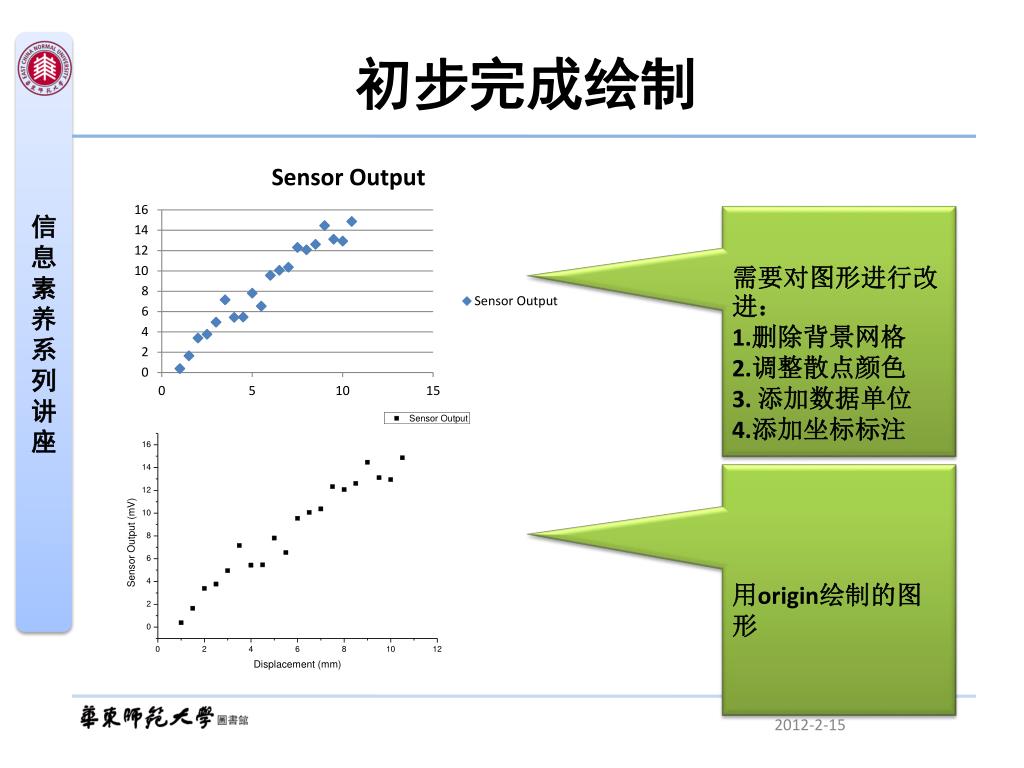

初步完成绘制

  • 需要对图形进行改进:

  • 删除背景网格

  • 调整散点颜色

  • 添加数据单位

  • 添加坐标标注

用origin绘制的图形

2012-2-15


Excel origin

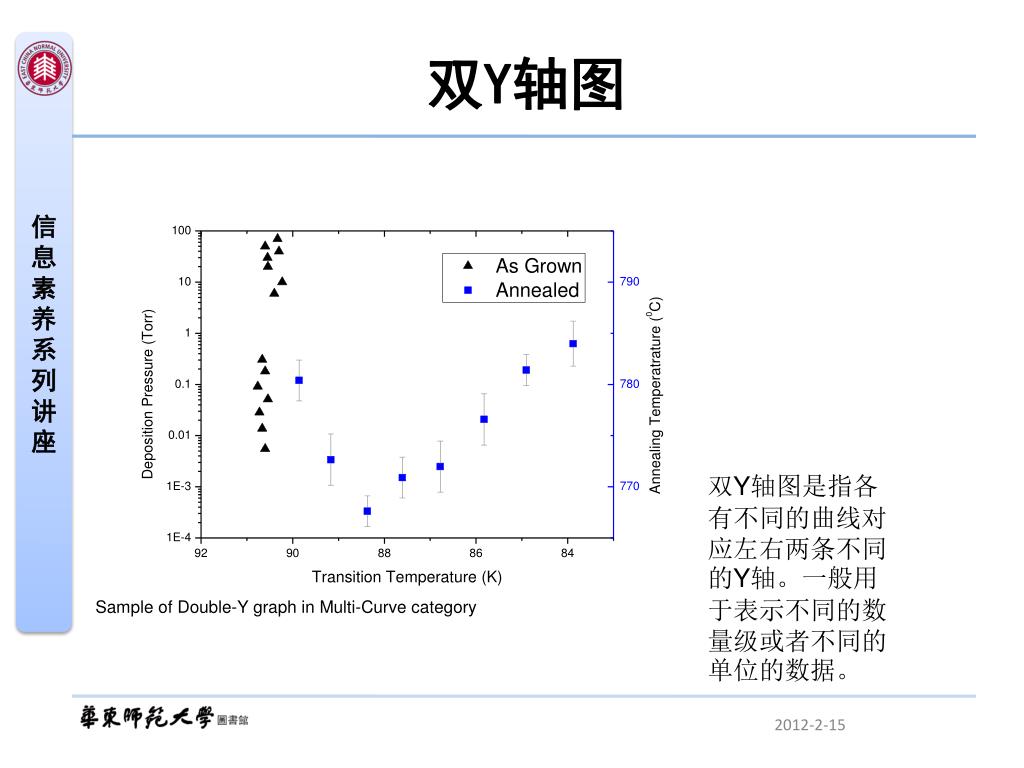

双Y轴图

双Y轴图是指各有不同的曲线对应左右两条不同的Y轴。一般用于表示不同的数量级或者不同的单位的数据。

2012-2-15


Excel origin

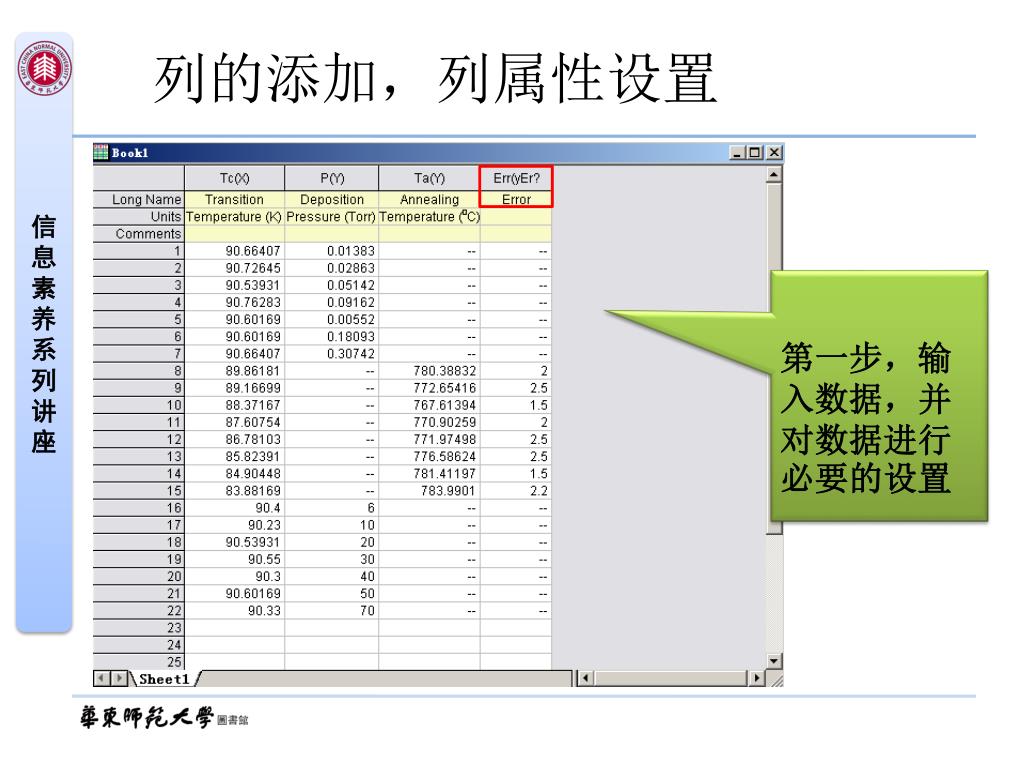

列的添加,列属性设置

第一步,输入数据,并对数据进行必要的设置


Excel origin

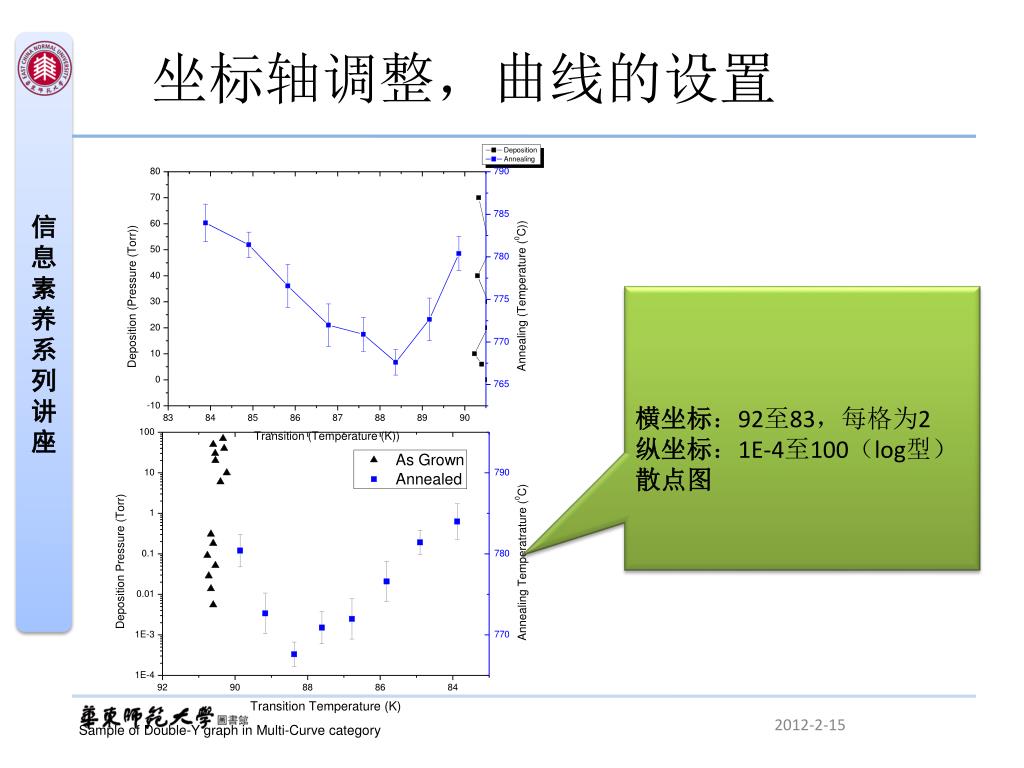

坐标轴调整,曲线的设置

横坐标:92至83,每格为2

纵坐标:1E-4至100(log型)

散点图

2012-2-15


Excel origin

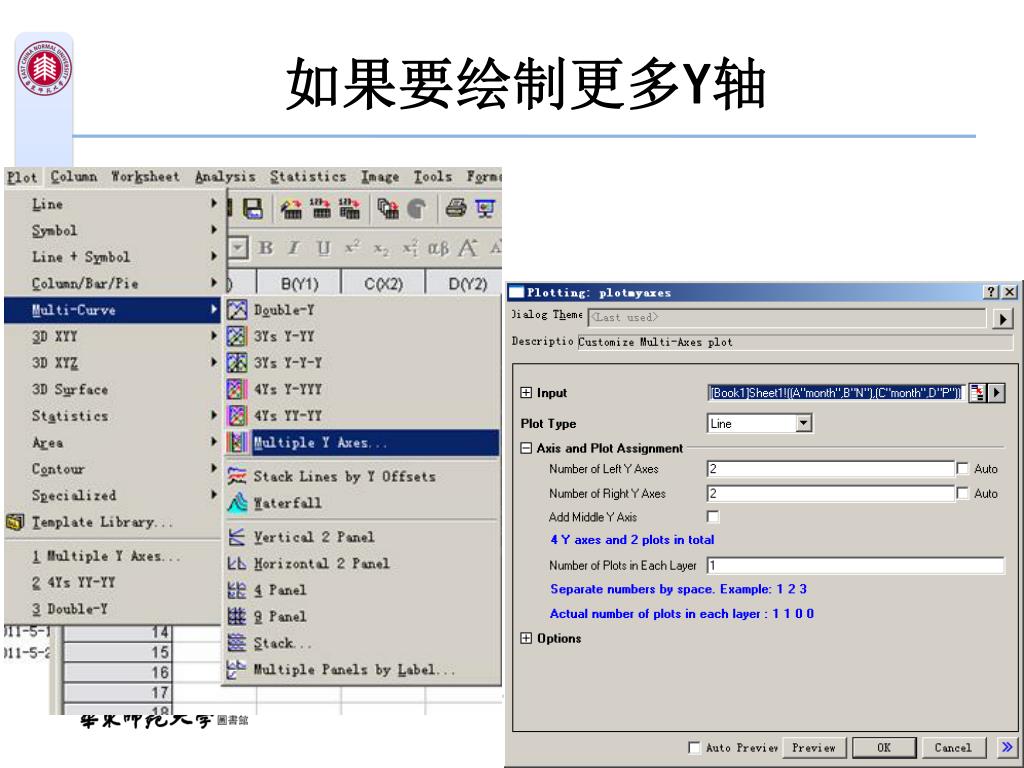

如果要绘制更多Y轴


Excel y

EXCEL绘制双Y轴图

第一步:输入数据

第二步:切换到“插入”标签,选择折线图下的二维折线图

第三步:点击“设计”标签下的“选择数据”按钮


Excel origin

点击添加

拖选数据来源


Excel origin

确定之后,出来的图像初样

在其中一条曲线上右键,选择“设置数据系列格式”


Excel origin

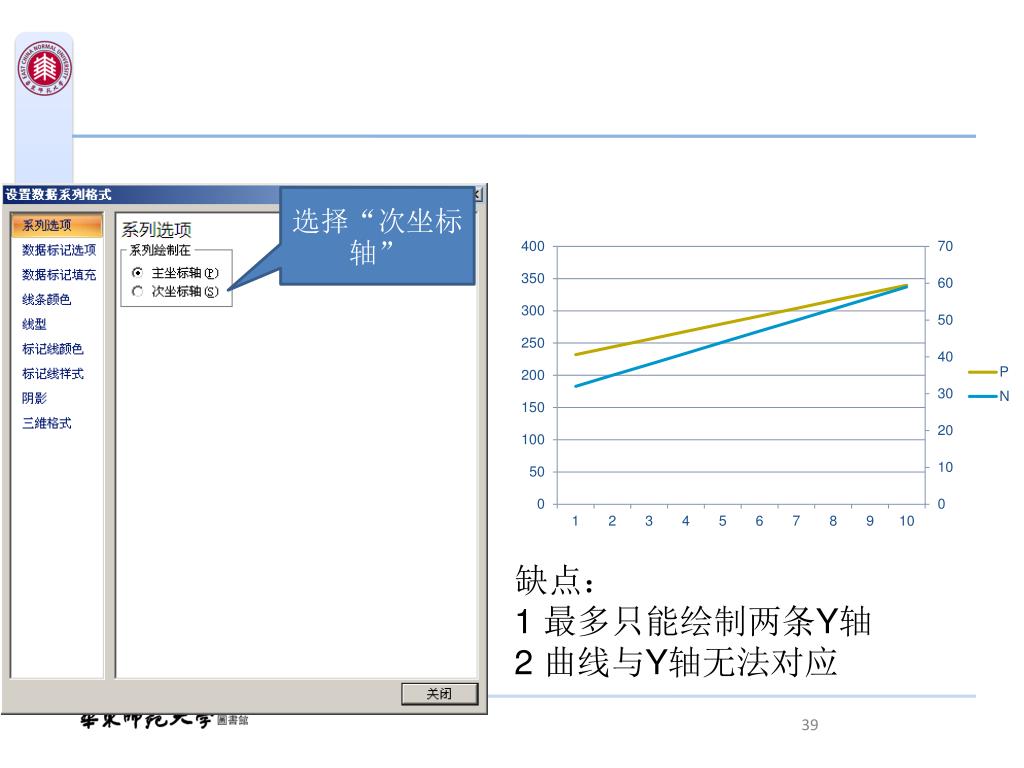

选择“次坐标轴”

缺点:

1 最多只能绘制两条Y轴

2 曲线与Y轴无法对应


Excel origin

二.实例运用-多面板图(多图层)

数据来源:

OriginLab Origin 8.1\Samples\Graphing\Layer Management.opj


Excel origin

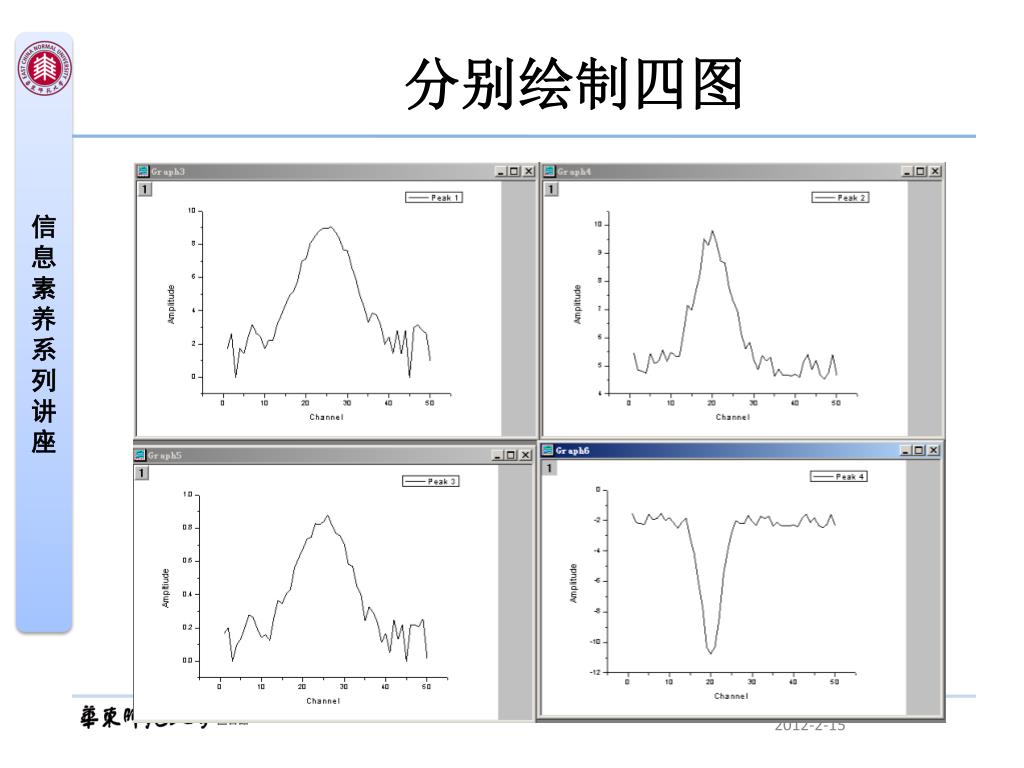

分别绘制四图

2012-2-15


Excel origin

合并图层

在图形状态,点击graph-merge graph windows

需合并的图层

布局设置

预览图

页面设置

2012-2-15


Excel origin

合并后

2012-2-15


Excel origin

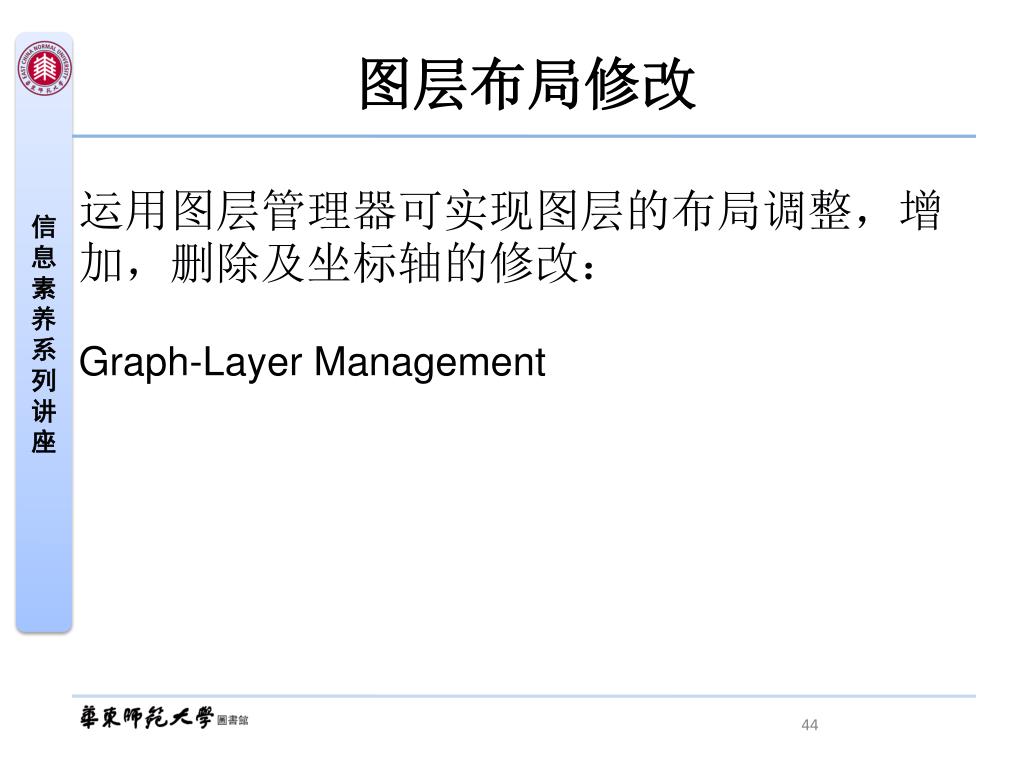

图层布局修改

运用图层管理器可实现图层的布局调整,增加,删除及坐标轴的修改:

Graph-Layer Management


Excel origin

图层增减、布局、位置等都可以调整

改成2列1行的布局

调整后效果预览


Excel origin

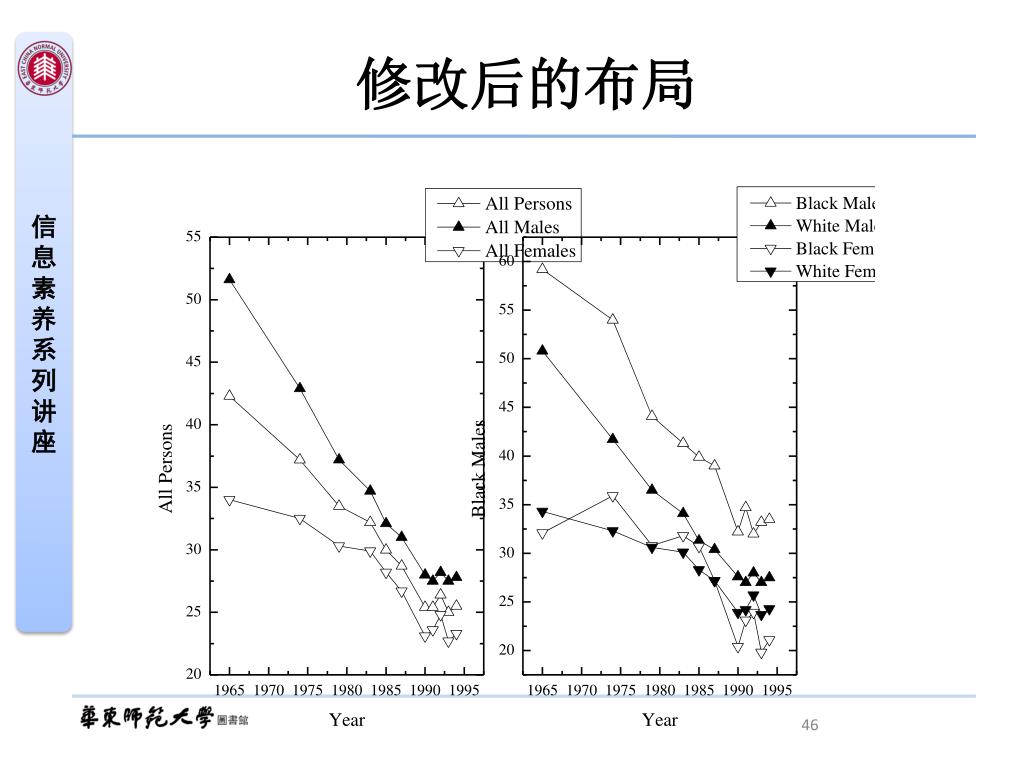

修改后的布局


Excel origin

新增图层

图层管理器——“add”选项卡


Excel origin

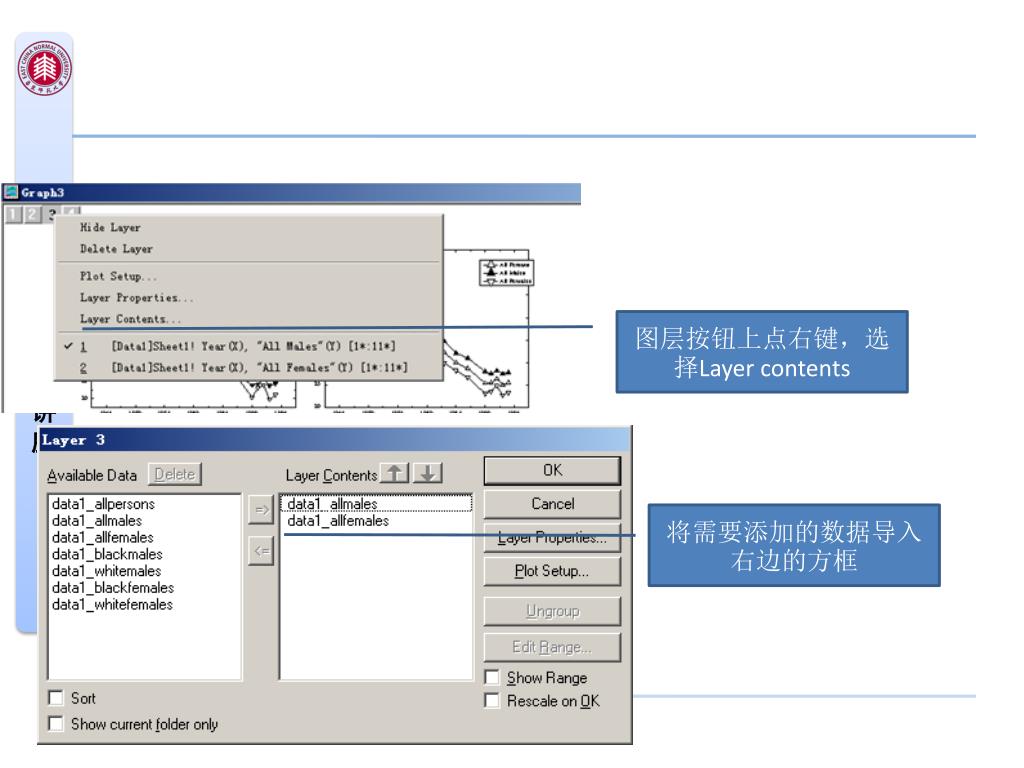

图层按钮上点右键,选择Layer contents

将需要添加的数据导入右边的方框


Origin excel

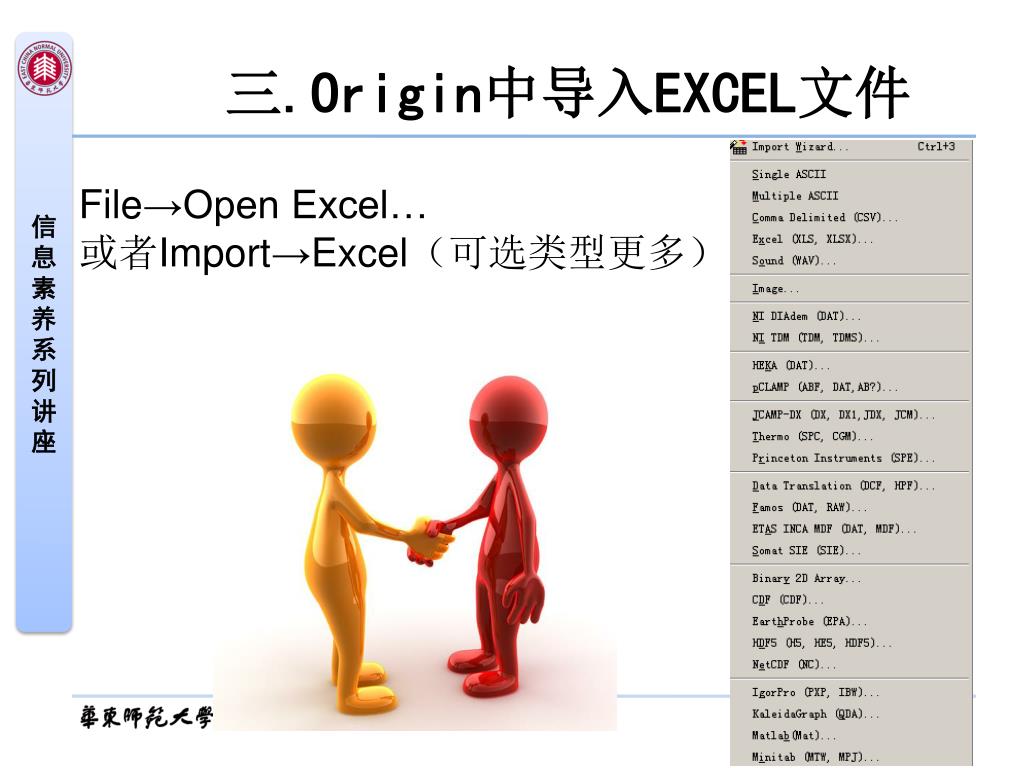

三.Origin中导入EXCEL文件

File→Open Excel…

或者Import→Excel(可选类型更多)


Excel origin

利用Plot菜单直接给EXCEL数据绘图

也可使用快捷菜单快速绘图


Excel origin

选择绘图数据

2012-2-15


Excel1

利用excel绘制的图形

2012-2-15


Origin

四.Origin中一些常见问题的解决

(1)中文字体输入


Excel origin

上小标也能轻松输入


Excel origin

(2)特殊符号的输入:

双击文本或坐标轴标注,此时光标闪烁,右键,选择Symbol Map


Excel origin

数据分析

图形处理


Excel origin

Thank You !
