  1. New Technology for Panasonic Camera - Day/Night Technology - ABS , ABF , i-VMD - Super Dynamic 5

  2. Day/Night Technology IR cut filter IR cut filter CCD Simple Day/Night True Day/Night

  3. ABS (Adaptive Black Stretch)

  4. Adaptive Black Stretch Normal Camera Adaptive Black Stretch * Processed through actual algorithm

  5. ABF (Auto Back Focus)

  6. ABF (Auto Back Focus) Night - Conventional Night - Super Dynamic 5

  7. I-VMD (Intelligent Video Motion Detection)

  8. i-VMD: Video Motion Detection

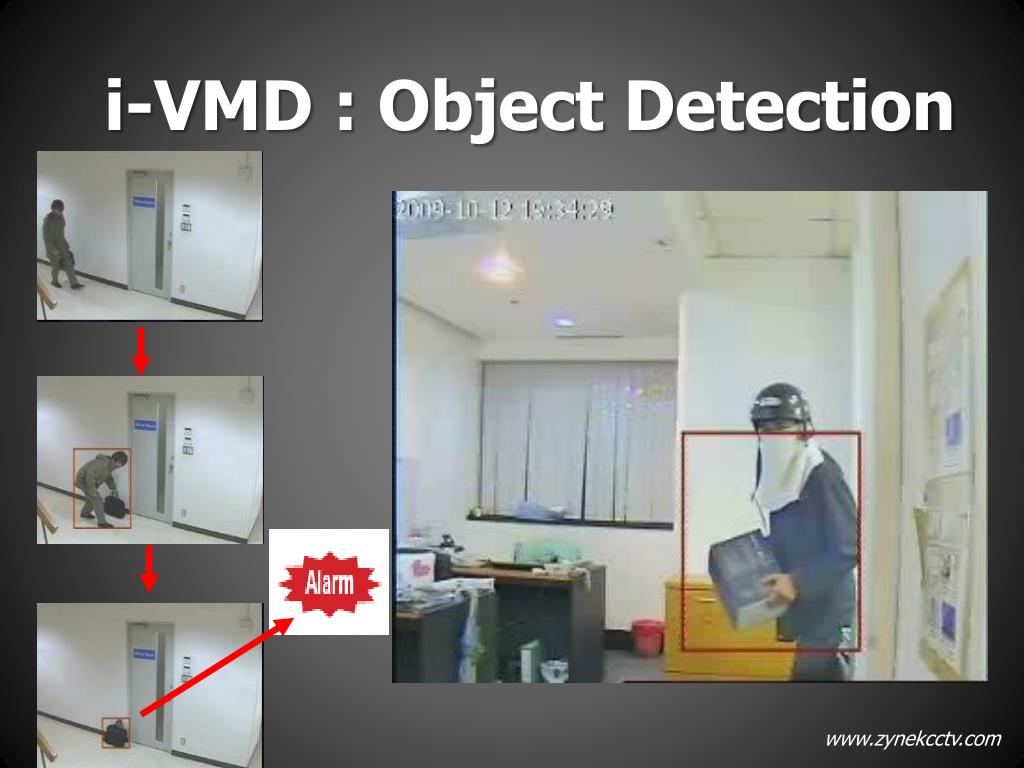

  9. i-VMD : Object Detection

  10. i-VMD : Object Detection

  11. i-VMD: Scene Chang Detection

  12. Super Dynamic

  13. ระบบ Super Dynamic ใช้ CCD แบบ double speed และใช้ตัวประมวลผลแบบพิเศษ โดยใน 1 ภาพ กล้องจะทำการวัดแสง 2 ครั้ง คือ วัดแสงภายในและภายนอกอาคาร แล้วนำมาเฉลี่ยค่าแสงให้ได้ภาพที่พอดี. SD5:OFF SD5:ON

  14. Dynamic Range Super Dynamic 1997 Wider Dynamic Range with Day & Night Super Dynamic II 1999 Picture Quality Improvement and Intelligence 2005 Super Dynamic III Super High Picture Quality and I-VMD Super Dynamic V 2009 Exceeding the human eye … Confidential, Internal Use Only

  15. Panasonic Camera 1. Dome Camera 2. Box Camera 3. Speed Dome Camera

  16. PANASONIC : Dome Camera : WV-CF102 Wide angle Day/Night Fixed Dome Camera • - Day/Night Camera • - ความละเอียดของภาพ 540 TV line • - มีค่าความไวแสง 1.2lux ที่ F 2.0 ในโหมดสี • - มีค่าความยาวโฟกัส 2.5 mm. • - 3 way hinge (สามารถปรับหมุนตำแหน่งเลนส์ได้) • มีคุณสมบัติการชดเชยแสงในที่มืด Adaptive black stretch • Auto Black/White Mode

  17. PANASONIC : Dome Camera :WV-CF284 ,WV-CF294 • - Day/Night Camera • - CCD มีขนาด เท่ากับ 1/3 นิ้ว • - ความละเอียดของภาพ 540 TV line • - มีค่าความไวแสง 0.9lux ในโหมดสี • มีค่าความยาวโฟกัส 2.8 -6 mm.(WV-CF284) • มีค่าความยาวโฟกัส 2.8 -10 mm.(WV-CF294) • Auto Back Focus (WV- CF294 only) • Auto Black/White Mode • - รองรับคุณสมบัติการชดเชยแสงในที่มืด Adaptive black stretch

  18. PANASONIC : Dome Camera :WV-CW500 Super Dynamic 5 CCD มีขนาด เท่ากับ 1/3 นิ้ว ความละเอียดของภาพ 650TV line i-VMD (intelligent-Video Motion Detection) ABF (Auto Back Focus) รองรับคุณสมบัติการชดเชยแสงในที่มืด ABS (Adaptive black stretch) มีค่าความยาวโฟกัส 3.8 ถึง 8 mm.

  19. PANASONIC : Box Camera:WV-CP280 • - Day/Night Camera • - CCD มีขนาด เท่ากับ 1/3 นิ้ว • - ความละเอียดของภาพ 540 TV line • - มีค่าความไวแสง 0.8lux ในโหมดสี • Auto Black/White Mode • - รองรับคุณสมบัติการชดเชยแสงในที่มืด Adaptive black stretch

  20. PANASONIC : Box Camera :WV-CP500 Super Dynamic 5 CCD มีขนาด เท่ากับ 1/3 นิ้ว ความละเอียดของภาพ 650TV line i-VMD (intelligent-Video Motion Detection) ABF (Auto Back Focus) รองรับคุณสมบัติการชดเชยแสงในที่มืด ABS (Adaptive black stretch)

  21. PANASONIC : Speed Dome Camera Super Dynamic 3 CCD มีขนาด เท่ากับ 1/4 นิ้ว ความละเอียดของภาพ 540 TV line มีค่าความไวแสง 0.5lux ที่ F 1.4 ในโหมดสี 30X Optical Zoom,10X Digital Zoom Super Dynamic III Day/Night Dome Camera ABS (Adaptive black stretch) ABF (Auto Back Focus) Multiplex- coaxial or RS-485 data Control WV-CS950(Indoor) WV-CW960 (Outdoor)

  22. Auto Tracking

  23. WV-CW590

  24. Panasonic Digital Video Recorder WJ-RT416K : MPEG-4 , 16 Ch. WJ-HL204 : H.264 , 4 Ch. WJ-HL208 : H.264 , 8 Ch. WJ-HD616: H.264 , 16 Ch. WJ-HD616: H.264 , 16 Ch.

  25. H.264 DVR ( 4 / 8ch ) • Real-time Recording @ CIF • － 4ch100ips （PAL） • 　　－ 8ch200ips （PAL） • Easy Operation • －Mouse Operation • 　　－User friendly GUI • Simple standalone model • －Built-in 1 HDD • 　　－Expandable up to 3 HDDs • 　　－Multiple Recording Modes • (Time, Pre-event, Alarm, VMD and Panic） • 　　－Support USB Flash Memory for data copy

  26. Monitor Camera Live Audio in Mouse, USB Audio out

  27. ตัวอย่างภาพจากเครื่องบันทึก WJ-HL204

  28. H.264 DVR ( 16ch ) WJ-HD616/716: 4ch H.264 Digital Video Recorder • สามารถบันทึกภาพในระดับ 400 ips/16ch และ 200 ips/16ch ที่ความละเอียดสูงสุด • สามารถควบคุมกล้อง Speed Dome Panasonic ผ่านสาย Coax ได้ • สามารถแสดงภาพ Live/Playback ในระดับ High Definition ได้ • สามารถเชื่อมต่อเครื่องบันทึกหลายๆเครื่องให้เชื่อมต่อถึงกันได้(Cascade Systems) • เพิ่มขนาด HDD ได้สูงสุด 31 HDDs • SD5 Link สามารถทำงานร่วมกับกล้องSD5 ได้อย่างเต็มประสิทธิภาพ

  29. System Example

  30. Cascade System No.2 No.1 No.3 No.4 No.5 Controller(WV-CU650)

  31. Max. HDD 31 HDD

  32. SD5 Link (Intelligent System with SD5 Camera) • i-VMD (Intelligent - Video Motion Detection) • - Motion Detection - Object Detection • Scene Change Detection

  33. PANASONIC DIGITAL VIDEO RECORDER

  34. THANK YOU
