1. Présentation des catalogues d’entités Atelier de travail 26 mars 2014

2. Contenu de l’atelier Plan de l’atelier Concepts généraux pour le catalogage d’entités Contenant des catalogues Contenu des catalogues Discussions et conclusion

3. Objectif de l’atelier Présentation de la version préliminaire des catalogues d’entités pour les données prioritaires vectorielles des collections 1 / 50 000, 1 / 200 000 et 1 / 1 000 000. Discussions et interactions avec le groupe de travail sénégalais sur les aspects spécifiques de la réalité sénégalaise et la définition des entités géographiques et de leurs attributs. Objectif de l’atelier

4. Catalogage d’entités En quoi cela consiste-il? Durant le développement de jeux de données géographiques, les phénomènes du monde réel sont identifiés et classifiés. Les détails de cette classification doivent être enregistrés et publiés de manière à ce que les utilisateurs d’un jeu de données puissent bénéficier d’une connaissance commune et consistante des objets géographiques qui le compose. Cette classification est enregistré dans un catalogue que l’on appelle catalogue d’entités Concepts généraux de catalogage

5. Catalogage d’entités En quoi cela consiste-il? Un catalogue d’entités contient la définition des objets géographiques ainsi que leurs attributs. C’est une composante importante d’un jeu de données et de ses spécifications; il facilite le partage et la réutilisation des données. En quelque sorte, on peut considérer le catalogue comme une forme de métadonnées. Concepts généraux de catalogage

6. Catalogage d’entités Quelques définitions Entité : selon la série des normes ISO 19100, une entité est définie comme étant une abstraction d’un phénomène du monde réel. Une instance d’entité est un phénomène identifiable du monde réel. Le Palais Présidentiel, le Fleuve Sénégal sont des exemple d’instance d’entités Une classe d’entité va définir une classe à l’intérieur de laquelle une instance d’entité peut être classifiée. C’est l’abstraction d’une collection de phénomène du monde réel pouvant être regroupés selon des caractéristiques communes. Concepts généraux de catalogage

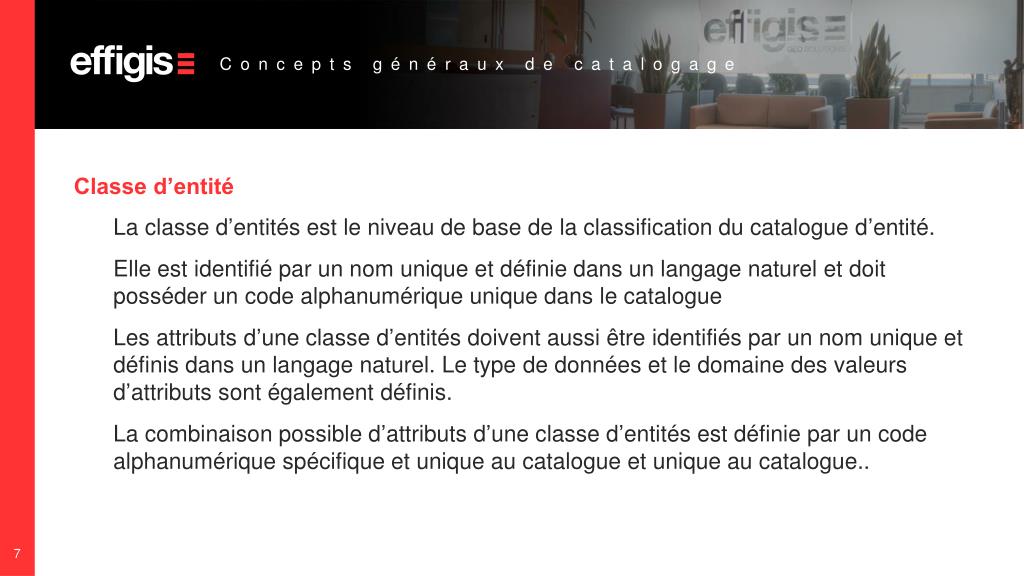

7. Classe d’entité La classe d’entités est le niveau de base de la classification du catalogue d’entité. Elle est identifié par un nom unique et définie dans un langage naturel et doit posséder un code alphanumérique unique dans le catalogue Les attributs d’une classe d’entités doivent aussi être identifiés par un nom unique et définis dans un langage naturel. Le type de données et le domaine des valeurs d’attributs sont également définis. La combinaison possible d’attributs d’une classe d’entités est définie par un code alphanumérique spécifique et unique au catalogue et unique au catalogue.. Concepts généraux de catalogage

8. Instance d’entité L’instance d’une entité est crée à l’étape du captage des données. Elle est captée en accord avec la définition de la classe d’entité appropriée. Les instances d’entités vont peupler le jeu de données. Concepts généraux de catalogage Du monde réel vers la donnée numérique Un jeu de données géographiques ne peut contenir une représentation complète de la réalité. C’est plutôt certains objets du monde réel qui sont sélectionnés selon le cadre de travail et classifiés selon un modèle de classe d’entités

9. Concepts généraux de catalogage Norme ISO 19110 pour le catalogage d’entités La norme ISO 19110 définit une méthodologie pour le catalogage de classes d’entités et comment la classification de ces classes est organisée dans le catalogue et présenté à l’utilisateur d’un jeu de données géographiques. Elle s’applique à la fois pour la création de catalogue d’entités qui ne sont pas encore cataloguées mais aussi pour la révision de données existantes dans le but de les rendre compatible à des pratiques standardisées La norme ISO 19110 ne précise pas le contenu du modèle des classes d’entités et ne définit pas les critères de saisie des instances d’entités.

10. Revue des spécifications du mandat Revue des spécifications du mandat pour les catalogues Normalisation des données prioritaires afin d’être conformes aux normes internationales Organisation par thèmes et codes spécifiques Harmonisation des différents catalogues d’entités (50K, 200K et 1M) sémantique identique et cohérente à travers les différentes collections Le catalogue 1 / 50 000 est la collection de données sources à partir de laquelle les autres catalogues sont dérivés Passer d’un mode de représentation à un mode base de données normalisée

11. Revue des spécifications du mandat Contenu minimum des catalogues dérivés de la norme ISO 19110 Pour chaque classe d’entités: Lien vers le thème auquel la classe d’entité est associée Nom court et précis de la classe; définition claire et sans ambigüité de la classe Liste des attributs associés à cette classe d’entité

12. Revue des spécifications du mandat Contenu minimum des catalogues dérivés de la norme ISO 19110 Pour chaque attribut: Nom court et précis de l’attribut; définition claire et sans ambigüité de l’attribut Liste des attributs associés à cette classe d’entité Type de domaine que peut prendre l’attribut (fixe ou variable) Pour chaque attribut fixe : Nom court et précis de l’attribut fixe Définition claire et sans ambigüité de l’attribut fixe

13. Revue des spécifications du mandat Outil de gestion du catalogue Compatible Windows XP Permettre une présentation en format HTML et XML Assurer la cohérence et l’intégrité des catalogue d’entités à la norme ISO 19110

14. Revue des spécifications du mandat PAUSE

15. Contenant du catalogue Outil de gestion du catalogue Outil développé pour Ressources Naturelles Canada Respecte et permet la validation de la structure des données selon le standard ISO 19110 Permet une fonctionnalité de découverte du jeu de données afin de créer la strcuture du catalogue selon une base de données existante Permet d’ajouter de nouvelles classes et de modifier le catalogue au besoin Permet d’exporter le catalogue en format XML pour le partage et la diffusion. Une formation est prévue dans le projet pour l’utilisation de cet outil

16. Contenant du catalogue Profil et modèle du catalogue

17. Contenant du catalogue Profil et modèle du catalogue Classe d’entités Thème Attributs Valeurs d’attribut Bâtiment et structure –> Bâtiment –> Usage du bâtiment -> Hôpital Transport -> Segment routier -> Classe de la Route -> Autoroute Transport -> Segment routier -> numéro de la route -> 352

18. Contenu du catalogue Approche pour la modélisation du catalogue Données existantes sénégalaises Catalogue de la Géobase du Canada Catalogues sénégalais Groupe de travail Sénégalais Normes ISO 19110 Spécifications du mandat

19. Contenu du catalogue Approche pour la modélisation du catalogue Modélisation des données existantes et corrélation vers les nouveaux catalogues Inventaire des données existantes Création de la structure du catalogue Table de corrélation

20. Contenu du catalogue Présentation du catalogue

21. Contenu du catalogue Échanges et discussions

22. MERCI!
