  1. Modèles ioniques d’AVC Marie-Aimée Dronne E. Grenier

  2. Modèles ioniques d’AVC

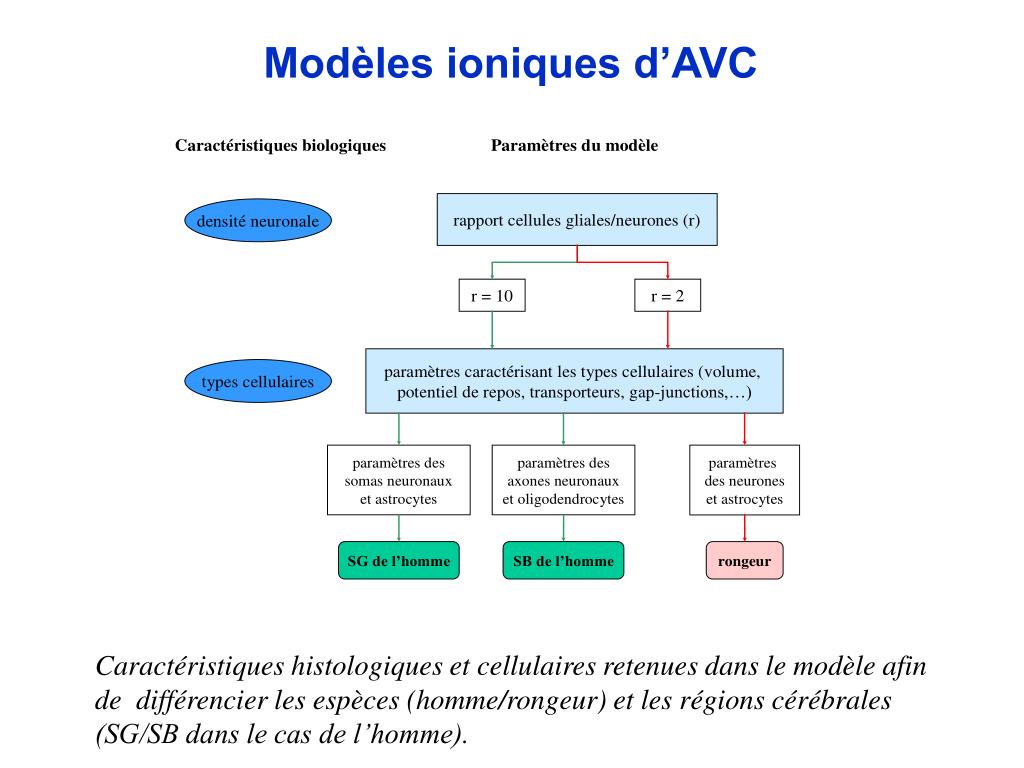

  3. Modèles ioniques d’AVC Caractéristiques histologiques et cellulaires retenues dans le modèle afin de différencier les espèces (homme/rongeur) et les régions cérébrales (SG/SB dans le cas de l’homme).

  4. Modèles ioniques d’AVC

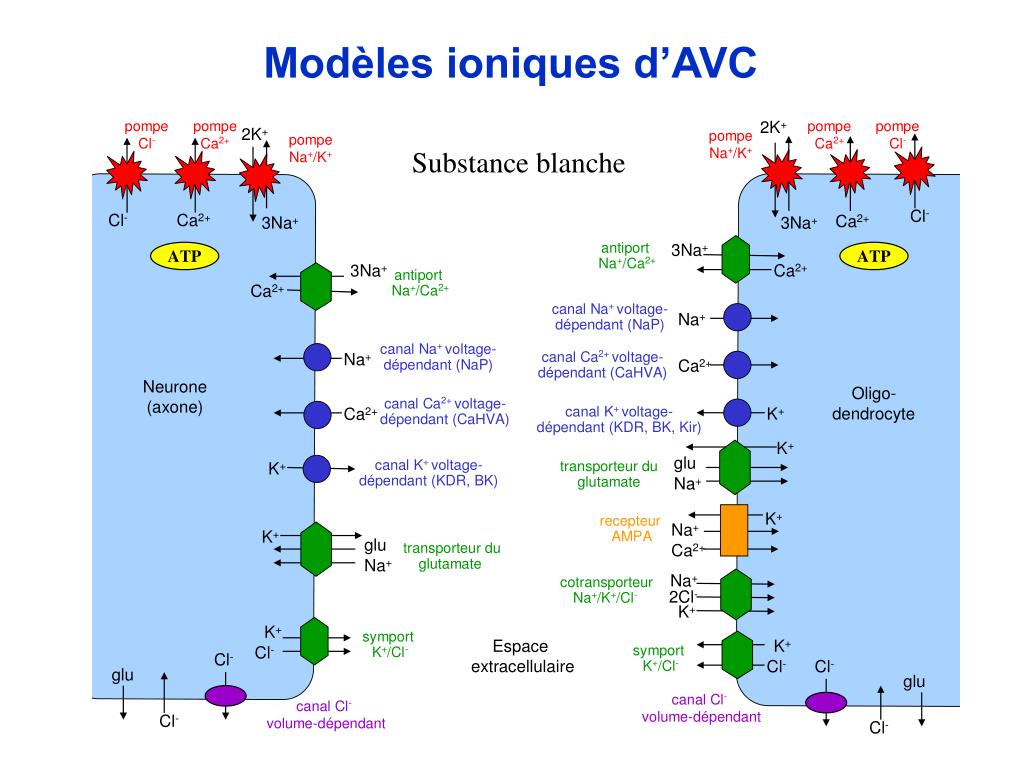

  5. Modèles ioniques d’AVC

  6. Modèles ioniques d’AVC Représentation des mécanismes précoces de l’AVCi (en bleu)

  7. Modèles ioniques d’AVC Représentation des deux niveaux de modélisation pris en compte dans le modèle

  8. Mise en équations

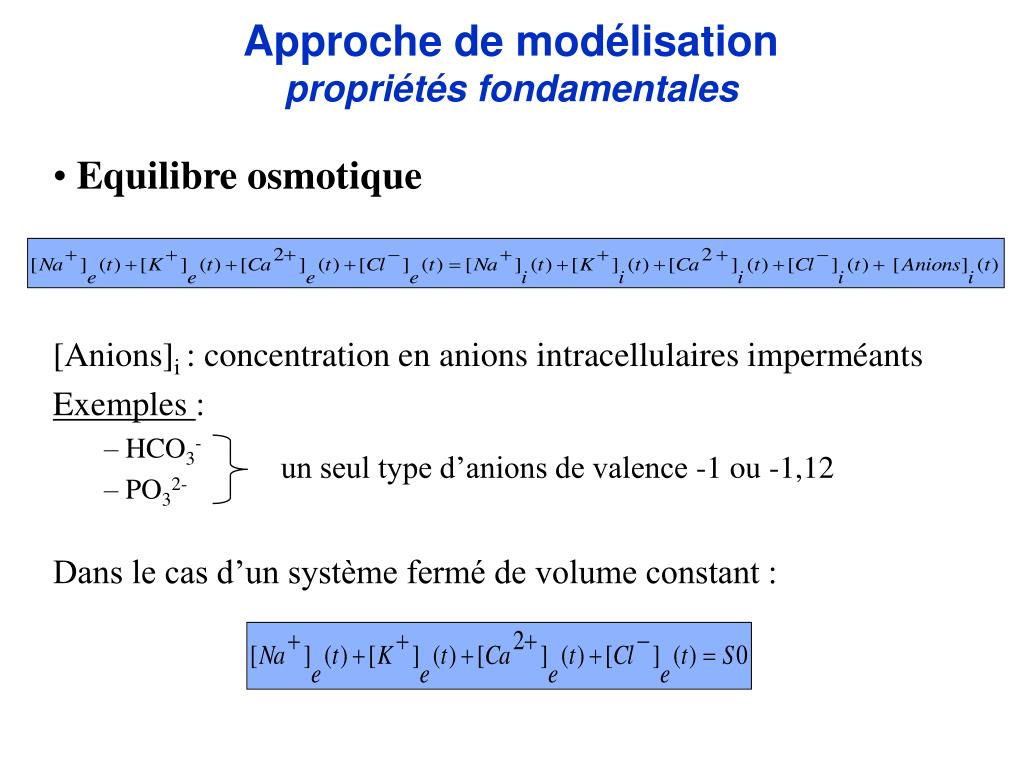

  9. Approche de modélisation propriétés fondamentales • Equilibre osmotique • [Anions]i : concentration en anions intracellulaires imperméants • Exemples : • HCO3- • PO32- • Dans le cas d’un système fermé de volume constant : un seul type d’anions de valence -1 ou -1,12

  10. Approche de modélisation propriétés fondamentales • Equations d’excès de charge • Equations d’électroneutralité d’où et

  11. Approche de modélisation système d’EDO • Equations différentielles • ordinaires • non linéaires • Système d’EDO

  12. Approche de modélisation conventions • Flux ionique : Jion • Jion > 0 lors de la sortie d’un ion • Jion < 0 lors de l’entrée d’un ion dans la cellule • Courant ionique : Iion • Iion > 0 lors de la sortie d’un cation • Iion < 0 lors de l’entrée d’un cation • Iion < 0 lors de la sortie d’un anion • Iion > 0 lors de l’entrée d’un anion

  13. Approche de modélisation potentiel de membrane • 1ère méthode : utilisation de l’équation d’excès de charges • C : capacité (en F) et Vm = Vmi-Vme • 2ème méthode : utilisation de l’expression GHK • méthode de Goldman-Hodgkin-Katz • hypothèse : linéarité de l’expression des courants

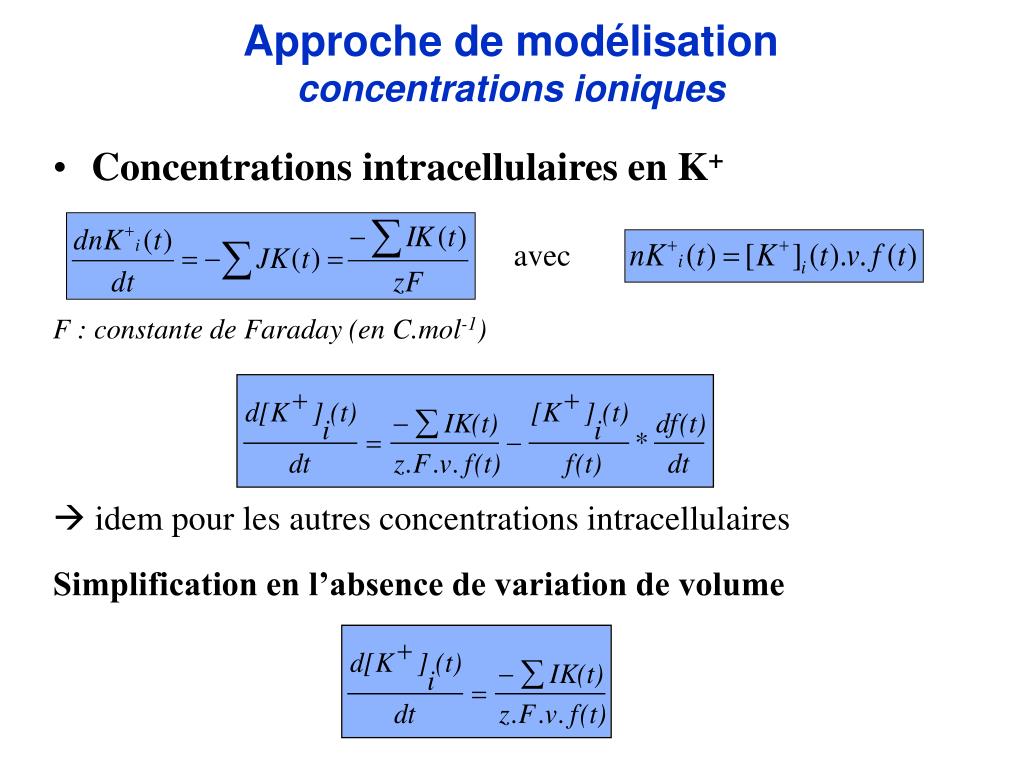

  14. Approche de modélisation concentrations ioniques • Concentrations intracellulaires en K+ F : constante de Faraday (en C.mol-1) idem pour les autres concentrations intracellulaires Simplification en l’absence de variation de volume avec

  15. Approche de modélisation concentrations ioniques • Concentrations extracellulaires en K+ F : constante de Faraday (en C.mol-1)  idem pour les autres concentrations extracellulaires Simplification en l’absence de variation de volume avec

  16. Approche de modélisation volume cellulaire • 1er cas : variation du volume négligée • modélisation de phénomènes rapides et courts (ms)  potentiels d’action • 2ème cas : variation du volume prise en compte • modélisation de phénomènes plus lents (min, h)  ondes de dépolarisation, œdème cytotoxique • calcul de f (proportion de volume intracellulaire) à partir de l’équation d’équilibre osmotique dans un système fermé de volume constant : S0 : somme des concentrations extracellulaires physiologiques

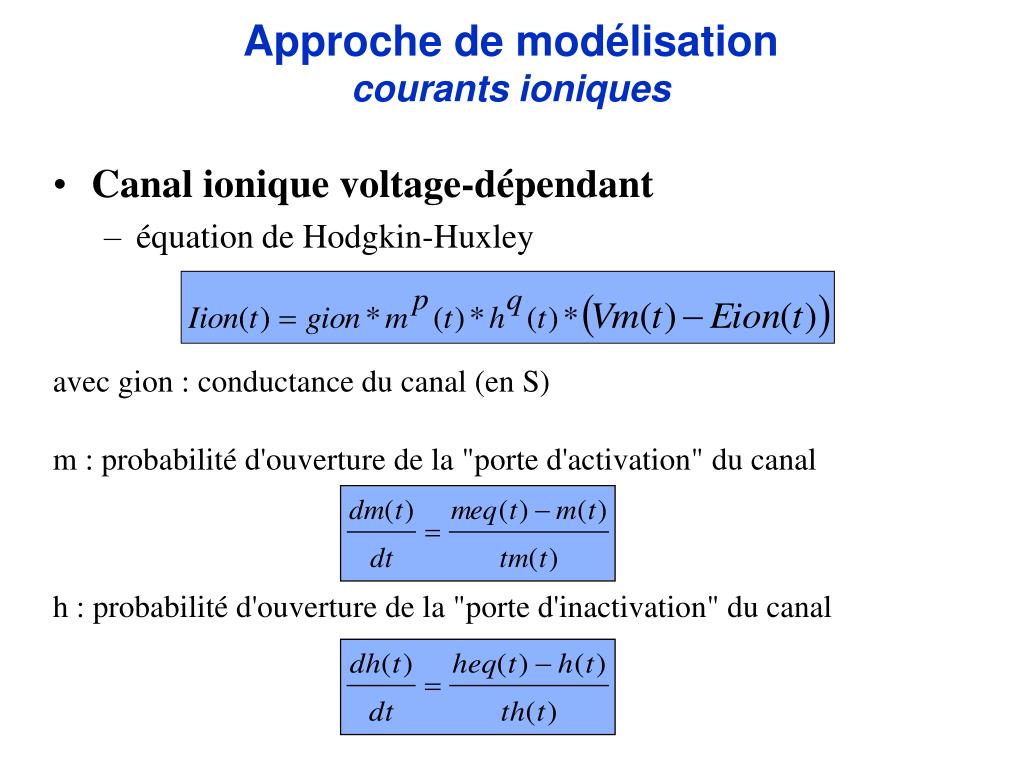

  17. Approche de modélisation courants ioniques • Canal ionique voltage-dépendant • équation de Hodgkin-Huxley avec gion : conductance du canal (en S) m : probabilité d'ouverture de la "porte d'activation" du canal h : probabilité d'ouverture de la "porte d'inactivation" du canal

  18. Approche de modélisation courants ioniques Exemple : courant IKDR (Shapiro, 2001) 1) porte d’activation fermée et porte d’inactivation ouverte 2) ouverture de la porte d’activation 3) fermeture de la porte d’inactivation

  19. Approche de modélisation courants ioniques • Canal ionique voltage-dépendant • équation GHK (théorie du champ constant) Pion : perméabilité de la membrane plasmique pour cet ion • Remarque : l’équation HH est obtenue par linéarisation de l’équation GHK (DL d’ordre 1)

  20. Approche de modélisation courants ioniques • Echangeur, transporteur • Courants exprimés en fonction de Vm et des gradients de concentrations  inversion de ces courants lors de la modification des gradients de concentrations (en situation d’ischémie) • Exemple : courant au niveau de l’antiport Na+/Ca2+ (Di Francesco and Noble, 1985 ; Shapiro, 2001)

  21. Approche de modélisation courants ioniques • Courant au niveau de l’antiport Na+/Ca2+ ENaCa : potentiel d’inversion  inversion du courant quand Vm > ENaCa Approximation par DL d’ordre 1 :

  22. Approche de modélisation courants ioniques • Pompe (= ATPase) • Courants exprimés en fonction de Vm, des concentrations des ions considérés et dépendant de la production d’ATP  diminution de ces courants de façon proportionnelle à la diminution de production d’ATP • Exemple : courant au niveau de la pompe Na+/K+ (Lemieux et al., 1992 ; Shapiro, 2001)

  23. Approche de modélisation courants ioniques • Canal associé à un récepteur • Exemple 1 : courant au niveau du canal du récepteur AMPA (Destexhe et al., 1998 ; Shapiro, 2001) AA(t) : fonction du ligand (glutamate)  Courants GHK prenant en compte la concentration en ligand

  24. Approche de modélisation courants ioniques • Canal associé à un récepteur • Exemple 2 : courant au niveau du canal du récepteur NMDA (Destexhe et al., 1998 ; Shapiro, 2001) A(t) : fonction du ligand (glutamate) A(t) : fonction du bloqueur (Mg2+)  Courants GHK prenant en compte la concentration en ligand et la concentration en bloqueur

  25. Résultats

  26. Résultats: robustesse Etude de la robustesse des résultats lors de la simulation d’une heure d’ischémie sévère avec 180 jeux de conductances différents ayant passé les trois tests (équilibre, stabilité et dépolarisation). Distribution de quatre variables du modèle : (a) concentration potassique extracellulaire, (b) concentration potassique neuronale, (c) potentiel membranaire neuronal, (d) rADCw. Ces graphiques indiquent la proportion de jeux de conductances en fonction des valeurs de la variable considérée.

  27. Résultats: exemples d’ADCw Résultats obtenus pour un jeu de conductances respectant les règles d’équilibre, de stabilité et de dépolarisation. Evolution des valeurs de rADCw en fonction du temps (en min) lorsque la proportion de production résiduelle d’ATP est de 0,6 dans différentes situations : (a) sans bloqueur, (b) avec un bloqueur des canaux potassiques voltage-dépendants de type KDR introduit 20 minutes après le début de l’occlusion artérielle, (c) avec un bloqueur des canaux sodiques voltage-dépendants de type NaP introduit 20 minutes après le début de l’occlusion artérielle.

  28. Résultats: un cas test Représentation de la région cérébrale et localisation des vaisseaux sains (V2, V3, V4 et V4) et du vaisseau obstrué lors de la simulation d’un AVCi.

  29. Résultats: un cas test Représentation du débit sanguin moyen dans la région cérébrale dix minutes après le début de l’occlusion artérielle. Prise en compte de quatre sous-unités (C1, C2, C3 et C4) afin d’étudier les différentes zones ischémiques.

  30. Résultats: un cas test Représentation du débit sanguin moyen dans la région cérébrale dix minutes après le début de l’occlusion artérielle. Prise en compte de quatre sous-unités (C1, C2, C3 et C4) afin d’étudier les différentes zones ischémiques.

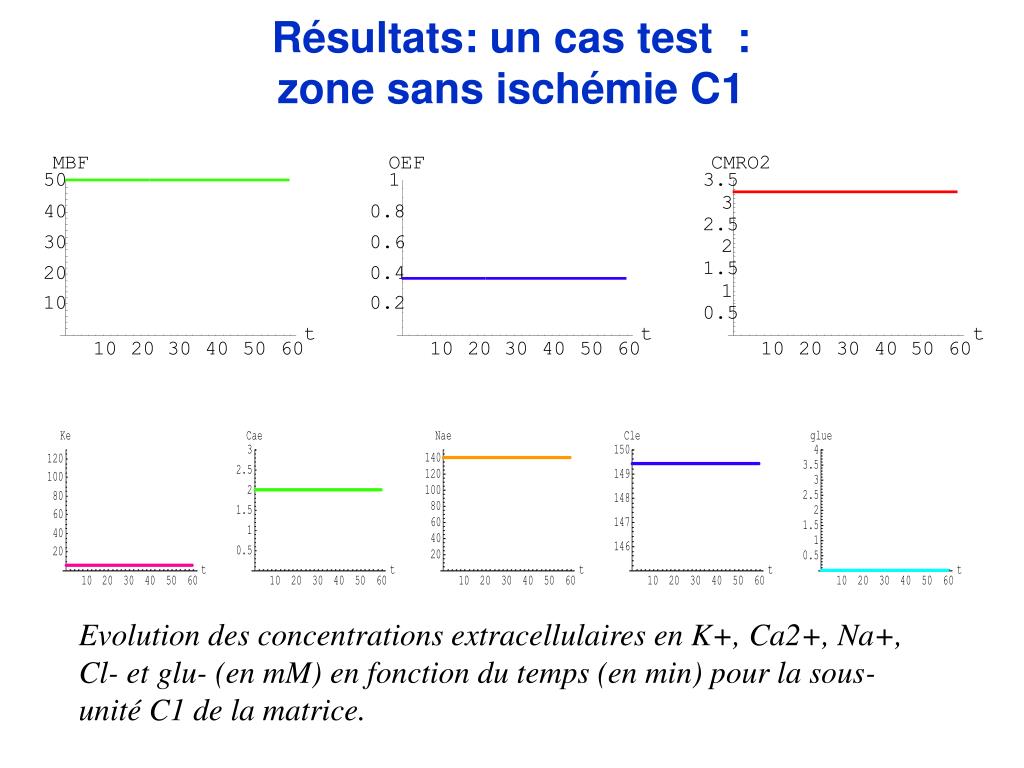

  31. Résultats: un cas test :zone sans ischémie C1 Evolution des concentrations extracellulaires en K+, Ca2+, Na+, Cl- et glu- (en mM) en fonction du temps (en min) pour la sous-unité C1 de la matrice.

  32. Résultats: un cas test :zone d’ischémie faible C2 Evolution des concentrations extracellulaires en K+, Ca2+, Na+, Cl- et glu- (en mM) en fonction du temps (en min) pour la sous-unité C1 de la matrice.

  33. Résultats: un cas test :zone d’ischémie modérée C3 Evolution des concentrations extracellulaires en K+, Ca2+, Na+, Cl- et glu- (en mM) en fonction du temps (en min) pour la sous-unité C1 de la matrice.

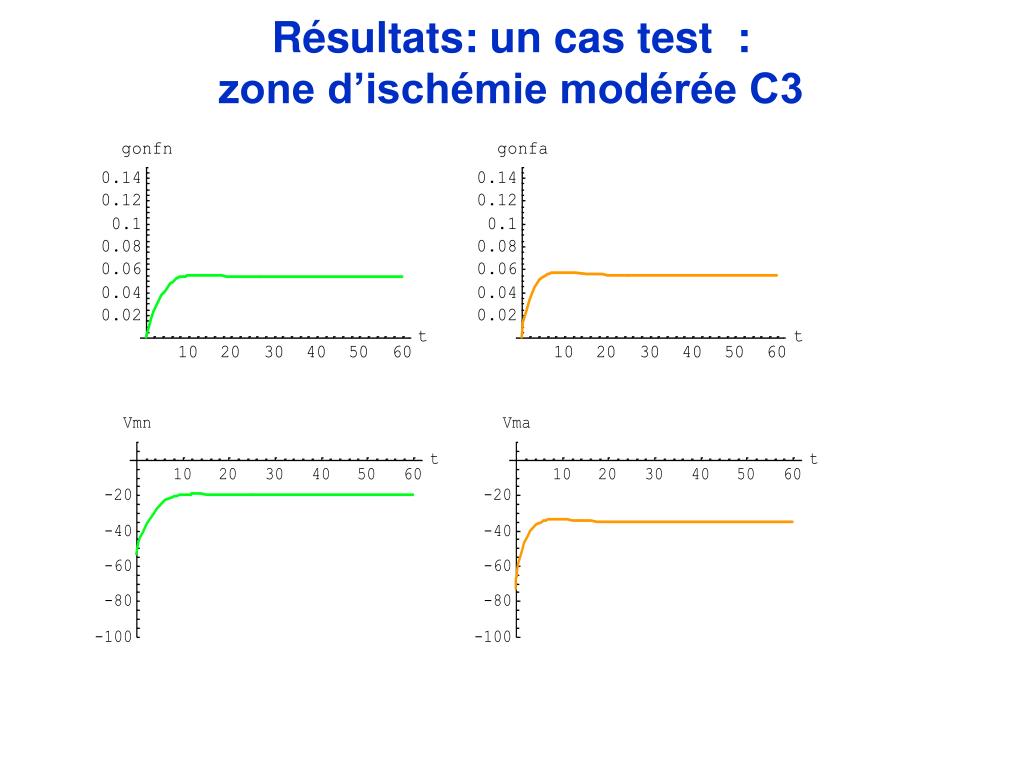

  34. Résultats: un cas test :zone d’ischémie modérée C3

  35. Résultats: un cas test :zone d’ischémie forte C4 Evolution des concentrations extracellulaires en K+, Ca2+, Na+, Cl- et glu- (en mM) en fonction du temps (en min) pour la sous-unité C1 de la matrice.

  36. Résultats: un cas test :zone d’ischémie forte C4 Evolution des concentrations neuronales en K+, Ca2+, Na+ et glu- (en mM) en fonction du temps (en min).

  37. Résultats: un cas test :zone d’ischémie forte C4

  38. Résultats: un cas test Représentation de l’extension des dommages ischémiques dans la région cérébrale lors d’un AVCi à différents temps : (a) t = 250 s, (b) t = 340 s, (c) t = 350 s et (d) t = 1200 s. La zone saine est représentée en rouge, la zone de pénombre en vert et la zone infarcie en bleu.

  39. Résultats: un cas test :les courants Evolution des principaux courants potassiques neuronaux en fonction du temps (en min) : (a) zone infarcie, (b) zone de pénombre.

  40. Utilisation du modèle pour l’innovation thérapeutique

  41. Utilisation du modèle: différence Rat / Homme Représentation des valeurs de rADCw obtenues au bout d’une heure d’ischémie en fonction de la production résiduelle d’ATP (en %) dans la SG de l’homme (en rouge) et dans la SG du rongeur (en bleu).

  42. Utilisation du modèle: différence SG/SB Représentation des valeurs de rADCw obtenues au bout d’une heure d’ischémie en fonction de la production résiduelle d’ATP (en %) dans la SG de l’homme (en rouge) et dans la SB de l’homme (en vert).

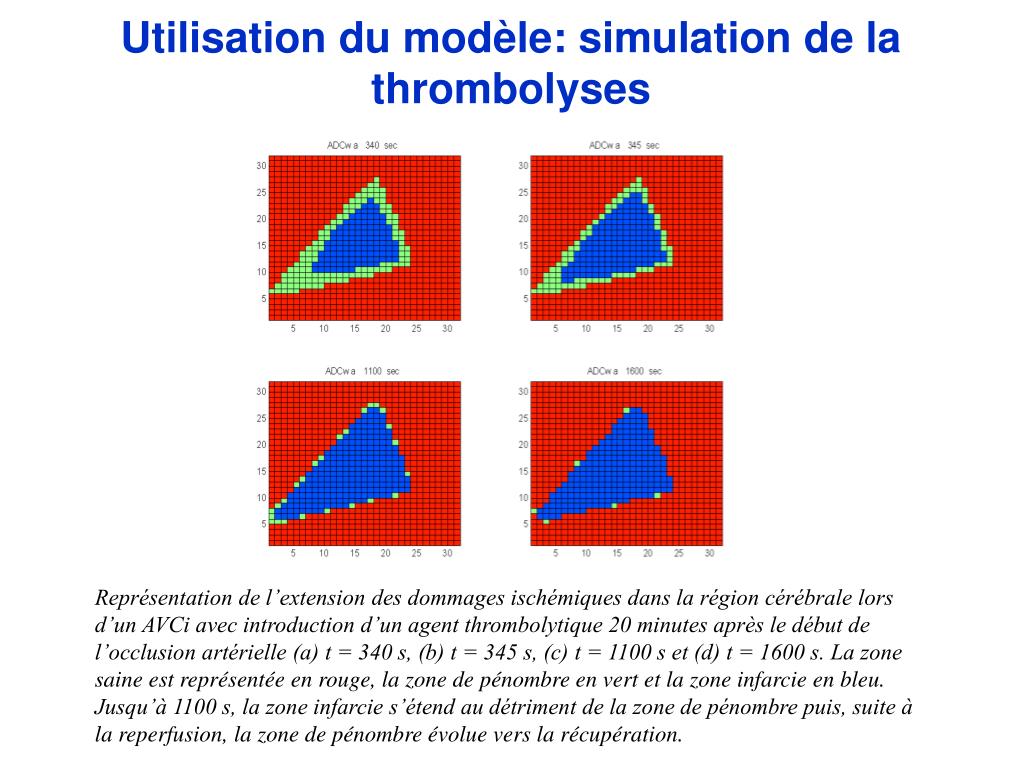

  43. Utilisation du modèle: simulation de la thrombolyses Représentation de l’extension des dommages ischémiques dans la région cérébrale lors d’un AVCi avec introduction d’un agent thrombolytique 20 minutes après le début de l’occlusion artérielle (a) t = 340 s, (b) t = 345 s, (c) t = 1100 s et (d) t = 1600 s. La zone saine est représentée en rouge, la zone de pénombre en vert et la zone infarcie en bleu. Jusqu’à 1100 s, la zone infarcie s’étend au détriment de la zone de pénombre puis, suite à la reperfusion, la zone de pénombre évolue vers la récupération.

  44. Utilisation du modèle: simulation d’un bloqueur du canal NaP Bénéfice apporté par l’introduction d’un bloqueur du canal NaP lors d’un AVCi en fonction de la proportion de production résiduelle d’ATP (traduisant la sévérité de l’atteinte ischémique) dans la SG de l’homme et dans la SG du rongeur.

  45. Utilisation du modèle: simulation d’un bloqueur du canal NaP Bénéfice apporté par l’introduction d’un bloqueur du canal NaP lors d’un AVCi en fonction de la proportion de production résiduelle d’ATP (traduisant la sévérité de l’atteinte ischémique) dans la SG de l’homme et dans la SB de l’homme.

  46. Utilisation du modèle: simulation d’un bloqueur du canal CaHVA Bénéfice apporté par l’introduction d’un bloqueur du canal CaHVA lors d’un AVCi en fonction de la proportion de production résiduelle d’ATP (traduisant la sévérité de l’atteinte ischémique) dans la SG de l’homme et dans la SG du rongeur.

  47. Utilisation du modèle: simulation d’un bloqueur du canal CaHVA Bénéfice apporté par l’introduction d’un bloqueur du canal CaHVA lors d’un AVCi en fonction de la proportion de production résiduelle d’ATP (traduisant la sévérité de l’atteinte ischémique) dans la SG de l’homme et dans la SB de l’homme.

  48. Utilisation du modèle: simulation d’un antagoniste NMDA Bénéfice apporté par l’introduction d’un antagoniste du récepteur NMDA lors d’un AVCi en fonction de la proportion de production résiduelle d’ATP (traduisant la sévérité de l’atteinte ischémique) dans la SG de l’homme et dans la SG du rongeur.

  49. Utilisation du modèle: simulation d’un antagoniste NMDA Bénéfice apporté par l’introduction d’un antagoniste du récepteur NMDA lors d’un AVCi en fonction de la proportion de production résiduelle d’ATP (traduisant la sévérité de l’atteinte ischémique) dans la SG de l’homme et dans la SB de l’homme.

  50. Utilisation du modèle: simulation d’un antagoniste AMPA Bénéfice apporté par l’introduction d’un antagoniste du récepteur AMPA lors d’un AVCi en fonction de la proportion de production résiduelle d’ATP (traduisant la sévérité de l’atteinte ischémique) dans la SG de l’homme et dans la SG du rongeur.
