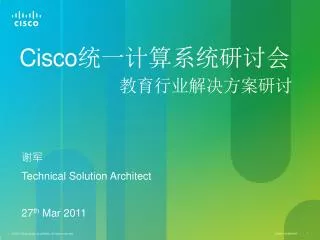

  1. Cisco统一计算系统研讨会 教育行业解决方案研讨 谢军 Technical Solution Architect 27th Mar 2011

  2. 议程 校园数据中心建设的思考 思科数据中心解决方案 案例分享

  3. 国内高校数字化校园建设情况分析

  4. 高校数据中心建设

  5. 校园信息系统建设 - 建立全局数据库

  6. 数据库服务器整合部署 关键业务数据库资源池： 融合网络简化网络配置，提升网络利用率 流控技术确保RAC安全 10G/低延时网络提申扩展能力 热备资源池： 对任何blade物理破坏提供快速接管, 提供资源利用率 RAC_4 RAC_2 RAC_1 RAC_3 融合网络 容错设计 自愈能力 资源调整 高扩展能力 DataBase Spare 数据库资源池： 对若干小数据库提供整合（建立多个user_schema, 每个或多个user对应一个小数据库, 通过无状态计算实现快速切换。 优点： 1.业务连续性: 系统平台无单点，最大限度减少计划内外停机时间。 2.性能扩展：横向扩展，当用户量及模块增加时，无需推翻重新部署。 3. 网络配置简单，低延时、高带宽易于横向扩展 4. 低成本，有效减少小型数据库数量、提供快速恢复手段

  7. 校园信息系统建设 - 整合web/应用层示例

  8. Web/应用层的合理部署负载均衡部署结构

  9. 思科统一计算系统虚拟池管理中心

  10. 测试 管理 QA Depart ment R&D Test ing R&D R&D 研发 研发管理测试 … Server Storage Database Web Server Storage SW Network Network Software 校园数据中心建设思路 - 云平台提供科研、教学支持 Today: Server Silos 多租户环境的云平台 R&D Testing R&D QA Learning Middleware • 提升资源利用率 • 按需获取 • 高度弹性 • 资源利用率低 • 高成本、低安全 • 不易扩展

  11. 多租户环境的云平台建设

  12. 无状态计算提升平台稳定性无需重新调整网络、安装系统、修改应用及配置无状态计算提升平台稳定性无需重新调整网络、安装系统、修改应用及配置 • 满足业务波动需求 • 快速应急/容灾切换 • 缩短业务停机时间 • 降低切换过程的风险 • 快速安全搬迁 • 设备生命周期管理 • 要求： • Data on Shared Storage • 优势： 和外部环境无缝结合，支持跨域迁移 学生论坛 门户 认证系统 认证系统 工会 测试平台 学籍系统 开发平台 交流平台 教务管理 Spare Spare

  13. 终端安全 校园信息建设的思考 - 终端安全隐患 • 威胁分析 • 终端感染恶意代码 • 窜改IP、ARP攻击、伪冒DHCP服务器 • 敏感数据外泄 • 传统安全对策 ─ 被动式防御 • 防病毒引擎 • 智能双向防火墙 • 程序行为侦测 • 应用控管 思科终端安全解决方案 VDI • 针对不同类型终端提供安全保障 • 降低整体成本 查询终端 办公终端 图书馆终端

  14. 香港中文大学云平台建设 挑战 ● 满足更快速灵活的提供计算机资源的需求 ● 为研究提供强大的计算能力 ● 更有效率地使用人力和数据中心资源的 ● 在有限的物理空间内扩展计算和网络容量 云平台建设 ● 以云建设方式构建核心数据中心 ● 采用思科统一网络和统一计算系统 成效 ● 提供更快服务并简化数据中心管理 ● 计算资源分配更快速高效 ● 在有限的物理空间内显著提高数据中心的容量 ●大幅降低能耗和空间 • 背景介绍 • 综合研究大学 • 香港新界沙田 • 22,619名学生，1,400位教职员工 • 2010年，全球排名第42,，全亚洲第4

  15. xx大学数字化校园UCS部署案例 • 方案 • 配置2台 6120 XP 控制器，提供高性能统一交换阵列和配置管理平台，同时确保高可靠性； • 配置8个高性能B200 M2节点（12核2.66GHz Intel Xeon X5650 CPU ,48GB DDR3内存，双端口万兆VIC卡），结合虚拟化软件的应用，高密度跨节点集群模式下部署数字化校园中迎新、离校、科研、网站群等应用系统高密度部署需求。 • 优势 • 10GE/DCE/FCOE统一交换、控制管理阵列简化了机房布线等基础设施的部署；极大地提升了服务器I/O性能；帮助用户能更好地发挥虚拟化集群、虚拟化迁移等应用优势；可以满足数字化校园应用系统不断扩展的部署需求； • Service profile等功能的利用，加快了数字化校园应用系统部署的速度，并且简化了系统部署难度； • 虚拟化应用提高了硬件资源利用率，最大程度地避免了服务器硬件设备投资浪费的情况发生。 EMC CX4 480 Cisco MDS 9124 校园网核心 SAN LAN LAN 10GE UCS 6120 XP （集群模式） 10GE/DCE/FCOE 10GE/DCE/FCOE 虚拟化部署数字化校园应用系统 Vmware vSphere • 背景 • 数字化校园应用种类繁多，需要支持高密度部署的硬件平台； • 数字化校园中大多数基于Websphere的应用系统非常适合虚拟化部署和管理；

  16. 思科统一计算平台对校园数据中心的支撑 • 和传统系统无缝连接 • 基础架构的有效融合 • 高度可扩展的体系架构 • 无状态计算，灵活的应用部署和资源分配 • 硬件级HA，低成本的高可用 • 为VMware虚拟化而优化的平台 • 相对于传统的部署模式，更加简单、高效、低成本
