  1. Section 12 Düşük Sıcaklık Isıtma Sistemleri

  2. Section 13 YKIP’nin en iyi uygulamaları

  3. Kamu binası– 428m2 Ulusal fon Bivalent modunda çalışan su- su ısı pompası, ısıtma yüklerinin %21’ini , soğutma yüklerinin %15’ini kapsar. 2 kuyu, 80m derinlik Pth=17.5kW ve Pc=16kW PK(COP) ısıtma (beklenen) = 4.2 PK(COP)soğutma (ölçülen) = 3.23- 3.67 Geri ödeme süresi= 9.1y Beklenen yaşam süresi= 30y CRES, biyoklimatik ofis binası

  4. Otel – 8,980m2 Ulusal ve özel yatırım Bir açık döngülü ısı pompası sistemi ile ısıtmalı ve soğutmalı Pth=704kW ve Pc=566kW BeklenenMPF (SPF)(ısıtma) =4.54 Beklenen SEER (soğutma) = 3.65 Konvansiyonel sistem ile karşılaştırıldığında, jeotermal sistem %70.5 enerji tasarrufu, %67.4 maliyet tasarrufu sağlar Toplan maliyet tasarrufu 105,081 €, toplam CO2 tasarrufu 323,328kg CO2 Geri ödeme süresi 4.68y Beklenilen yaşam süresi 30y Nea Tirintha’dakiOtel "Amalia“

  5. Pikermi’de iki aile evi • Özel yatırım • Pth=8.7kW ve Pc=6.8kW • 8.7kW su kuyuları ile jeotermal ısı pompası (açık döngü) • Isıtma ve soğutma için zemin altı sistemi • Beklenilen PK(COP) (ısıtma)= 5.8 • Beklenilen EER (soğutma) = 6.1 • BeklenilenMPF (ısıtma) = 4.77 • Beklenilen SEER (soğutma) = 3.65 • Yağ kazanı ile karşılaştırıldığında beklenen tasarruf yaklaşık %73 (80€ jeo. Vs. 300€ yağ, aylık) • Geri ödeme süresi 10 y olarak tahmin edilmektedir • Sistemin beklenen yaşam süresi 30y olarak tahmin edilmektedir

  6. PylaiaBelediye Binası • Kamu binası –2,500m2 • Ulusal fon • Kuyu Isı Değiştiriciler ısıtma/soğutma yüklerini tamamen kapsar. • Isıtma/soğutma dağıtım sistemi fab-coil üniteleri (FCU) ve bir klima santralinden oluşur • 11 yer altı su kaynaklı ısı pompası elektrik enerjisi ile birlikte bivalent modunda çalışır • 21 kuyu, 80 metre derinlik • Ölçülen PK(COP) (ısıtma) = 2.9- 4.8 • Ölçülen PK(COP)(soğutma) = 4.8- 2.3 • Pth=265kW ve Pc=280kW • Tahmin edilen geri ödeme süresi =0.8y • Sistemin beklenen yaşam süresi = 30y

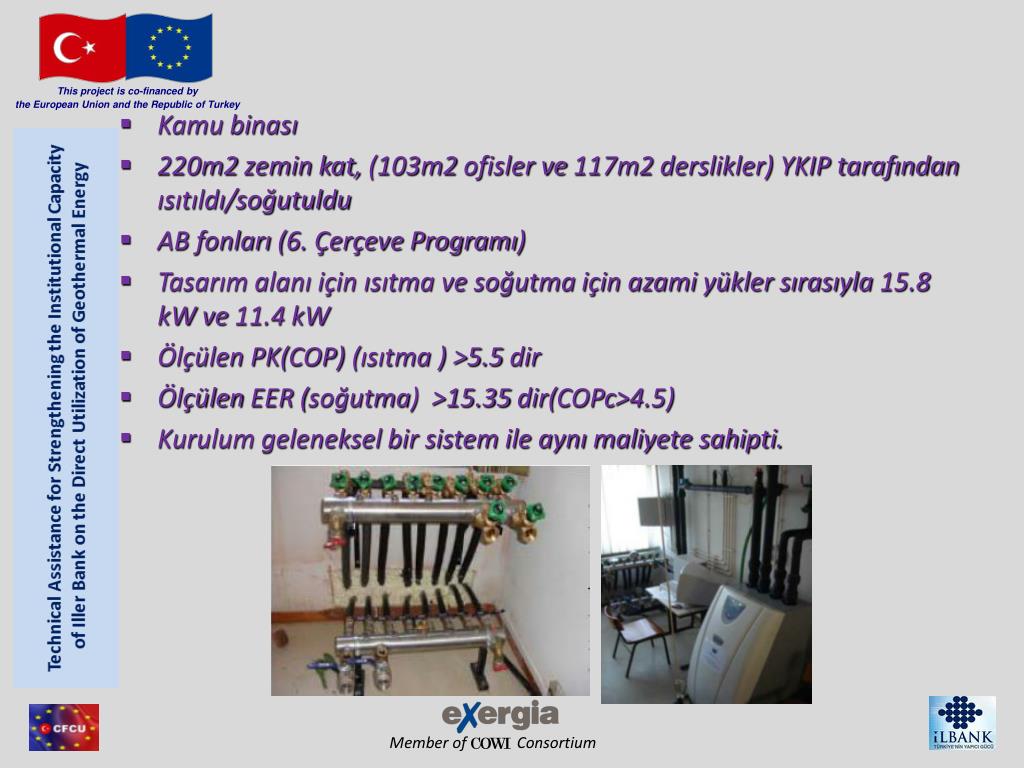

  7. Kamu binası • 220m2 zemin kat, (103m2 ofisler ve 117m2 derslikler) YKIP tarafından ısıtıldı/soğutuldu • AB fonları (6. Çerçeve Programı) • Tasarım alanı için ısıtma ve soğutma için azami yükler sırasıyla 15.8 kW ve 11.4 kW • Ölçülen PK(COP) (ısıtma ) >5.5 dir • Ölçülen EER (soğutma) >15.35 dir(COPc>4.5) • Kurulum geleneksel bir sistem ile aynı maliyete sahipti.

  8. Nea Tirintha’deki Otel Amalia

  9. Genel Açıklama • Bina, 2007-2008 yıllarında tamamen restore edilmiştir ve bir açık döngü jeotermal ısı pompası sistemi ile ısıtılmakta ve soğutulmaktadır. • Binaya ısıtma/soğutma dağıtım sistemi fan-coil ünitelerinden (zemine dayalı) oluşmaktadır

  10. Sistemin Temel Bileşenleri • 2 subsaline groundwater supplying wells • 2Reenjeksiyon kuyusu, • 2 titanyum ısı eşanjörü, • Ardışık yerleştirilmiş 2 Elektrikli su kaynaklı ısı pompası ve fan coiller • Binanın sıcak su temini için 1 yağ kazanı .

  11. Teknik veriler Uygulama Alanı : İnşaat Sektörü Uygulama Şekli : Otel Isıtılan/soğutulan Bina Alanı: 8 980 m2 Isıtma Yükleri: 704 kWth Soğutma Yükleri: 566 kWc Isı kaynağı/çukuru: Su / Su Isı Pompası Çeşidi: Elektrikli Kurulum yılı :2008 Amaç : Isıtma&Soğutma Isı Kaynağı Sistemi : Akiferler/kuyular Dağıtım Sistemi: fan coil uniteleri

  12. Çalışma Verileri Tasarım ısıtma kaynağı sıcaklığı: 40°C -- >> -- geri dönen: 35°C Tasarım soğutma kaynağı sıcaklığı: 7°C -- >> geri dönen: 12°C Çalışma Modu: Bivalent Soğutucu: R407C Alternatif/Tamamlayıcı Isıtma sistemi: yağ kazanı, sıcak su kaynağı için

  13. YKIP sisteminin şematik gösterimi (ısıtma)

  14. YKIP sisteminin şematik gösterimi (soğutma)

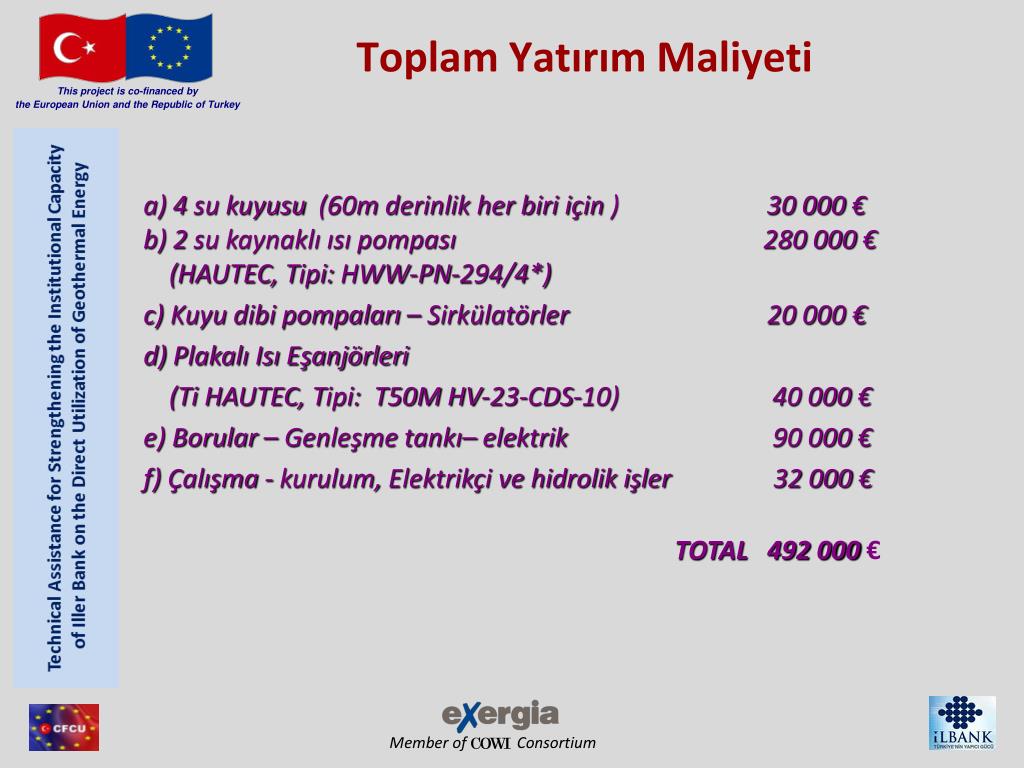

  15. Toplam Yatırım Maliyeti a) 4 su kuyusu (60m derinlik her biri için ) 30 000 €b) 2 su kaynaklı ısı pompası 280 000 €   (HAUTEC, Tipi: HWW-PN-294/4*) c) Kuyu dibi pompaları – Sirkülatörler20 000 € d) Plakalı Isı Eşanjörleri (Ti HAUTEC, Tipi: T50M HV-23-CDS-10) 40 000 € e) Borular – Genleşme tankı– elektrik 90 000 € f) Çalışma - kurulum, Elektrikçi ve hidrolik işler 32 000 € TOTAL 492 000 €

  16. Karakteristik Değerler, Performans Verileri 1 Birincil Enerji Oranı: dağıtımı yapılmış kullanılırısıtma(ve soğutma) enerjisi / birincil enerji girişi (kWhUE / kWhPE)

  17. Sonuçlar (Geleneksel Sistem) * 1kWh=2,9kWhth

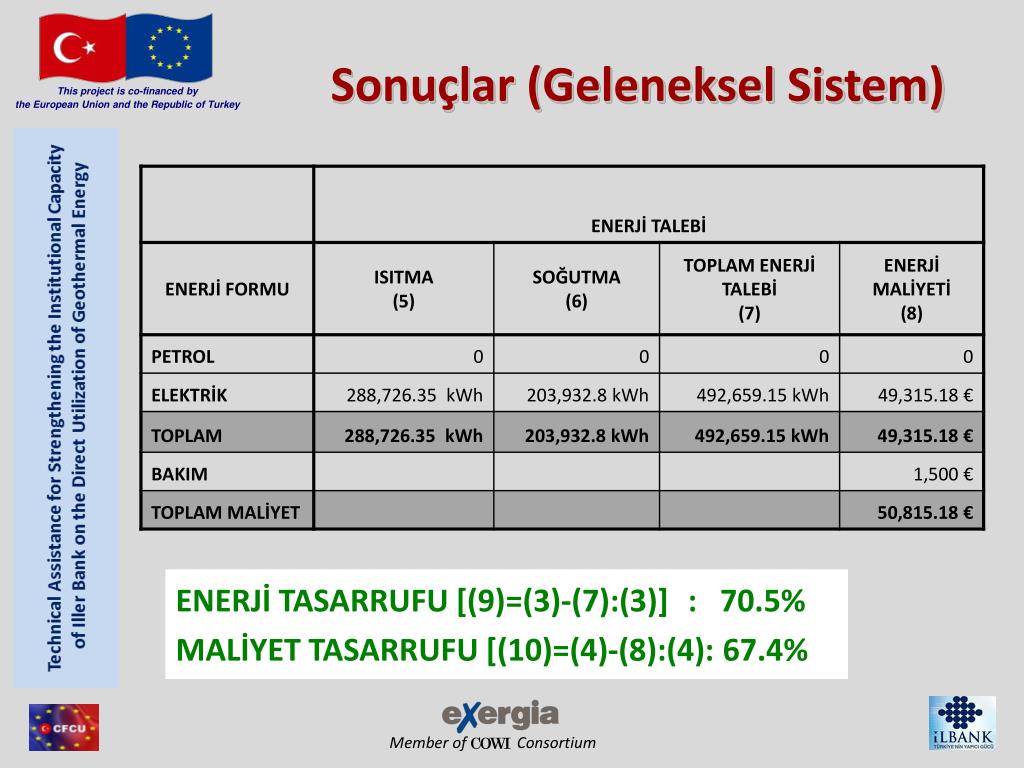

  18. Sonuçlar (Geleneksel Sistem) ENERJİ TASARRUFU [(9)=(3)-(7):(3)] : 70.5% MALİYET TASARRUFU [(10)=(4)-(8):(4): 67.4%

  19. Finansal Göstergeler Maliyet Tasarrufu: 105 081 €. Toplam CO2tasarrufu: 323 328 kg CO2. Geri Ödeme Dönemi: 4.68 years Sistemin beklenen yaşam süresi : 30 years. Bu proje 3. Operasyonel Çerçeve Topluluğu –”Kalkınma Kanunu”(%40) tarafından desteklenmektedir.

  20. Setúbal Politeknik Enstitüsü Üniversite binasındaki Yer Kaynaklı Isı Pompası

  21. Genel Açıklama • Setubal,Setúbal bölgesinde konumlanmış, Lizbon’un 50km güneyinde orta güney Portekiz’de bir şehirdir,. • ESTSetúbal (Mühendislik ve Teknoloji Fakültesi) Setúbal Politeknik Enstitüsüne ait bir mühendislik okuludur. 1979 da inşa edilmiştir. • Zemin katı 11 ofis odası, 5 derslik ve 1 termodinamik laboratuvara sahiptir. • 7 ofise odası (103 m2) ve 2 derslik (117 m2) YKIP tarafından ısıtılır ve soğutulur.

  22. YKIP sistemi • dikey ve zig-zag düzende 5 KIE , her biri 80m derinlikte • Mesafe 4,6m • Kuyu çapı 120mm • Yer: kum/kumtaşı • Stüwatherm ile doldurmak • 3tane çiftli- U ısı eşanjörü ve2tane koaksiyel ısı eşanjörü

  23. YKIP sistemi • 2tane yer kaynaklı ısı pompası. • 15 kW nominal ısıtma kapasitesi. • İki bağımsız devre olarak çalışır, odalar için ayrı ayrı olarak ısıtma ve soğutma sağlar. • Farklı modlarda çalışma olasılığı. GROUNDHIT Avrupa Projesi esnasında, Culoz,Fransa’daki CIAT tarafından geliştirilmiştir.

  24. YKIP sistemi • Toplamda 9 fan coil ünitesi • 2x15kW ısıtma kapasitesi. • 2x12kW soğutma kapasitesi. • Tasarım ısıtma sıcaklığı, kaynak: 45°C • geri dönüş: 40°C • Tasarım soğutma sıcaklığı,kaynak: 7°C • geri dönüş : 12°C • Soğutucu: R410a

  25. YKIP sistemi

  26. İzleme Sistemi Kullanılan iki tür aparat bir toplama modülü üzerinden bir bilgisayara otomatik olarak veri toplanmasına izin verir yada analojik enstrümantasyon atar. Toplanan Veriler: sıcaklık, basınç, elektrik tüketimive akış debisi • İzleme Noktaları: • Kuyu giriş çıkış sıcaklıkları(ºC) ve basınç (bar); • Sekonder devre giriş ve çıkış sıcaklıkları (ºC), basınç (bar) ve akış debisi (m3/h); • YKIP elektrik tüketimi (kW).

  27. İzleme Sistemi 3 günlük izleme • Bu dönem boyunca: • Maksimum PK(COP): 6.05 • Isıtma kapasitesi: 12.11 kW • Elektrik gücü: 2 kW • Dışarıdaki hava sıcaklığı15.5 ºC Önceki sonuçlar sürekli çalışmada PK değeri için iyi bir ölçüm gösterdi

  28. Pikermi’de iki aileli ev

  29. Genel Açıklama • 180 m2 daireaçık döngü bir jeotermal ısı pompası tarafından ısıtılmakta yada soğutulmaktadır • Isı pompası zemin altı sistemini ısıtma yada soğutma durumuna göre su ile ısıtır yada soğutur.

  30. Teknik veriler Uygulama alanı:İnşaat sektörü Uygulama Çeşidi:bir-/iki-aileli evler Isıtılan/soğutulan Alan:180 m2 Isıtma yükleri:8.7 kWth Soğutma yükleri: 6.8 kWc Isı kaynağı/çukuru:Su / su Isı pompası Çeşidi: Electrikli Kurulum yılı: 2010 Amaç:Isıtma/Soğutma/Sıcak su Isı kaynağı sistemi: Akiferler/kuyula Dağıtım sistemi: Zemin

  31. Sistemin Temel Bileşenleri • 1yer altı suyu kaynak kuyusu • 1reenjeskiyon kuyusu • 1 adet yerden ev sistemi ile seri bağlantılı elektirkli su kaynaklı ısı pompası • Hijyenik sıcak su üreten 300 litre sıcak su tankına bağlanmış küçük bir elektrikli ısı pompası

  32. Operating Data Tasarım ısıtma sıcaklığı, kaynak:35°C -- >> -- geri dönüş: 30°C Tasarım soğutma sıcaklığı, kaynak: 14°C -- >> -- geri dönüş: 19°C Çalışma Modu: Monovalan Soğutucu: R407C Alternatif/Tamamlayıcı Isıtma sistemi: Hijyenik sıcak su üreten 300 litre sıcak su tankına bağlanmış küçük bir elektrikli ısı pompası

  33. Makine dairesindeki ölçümler Makine Dairesi

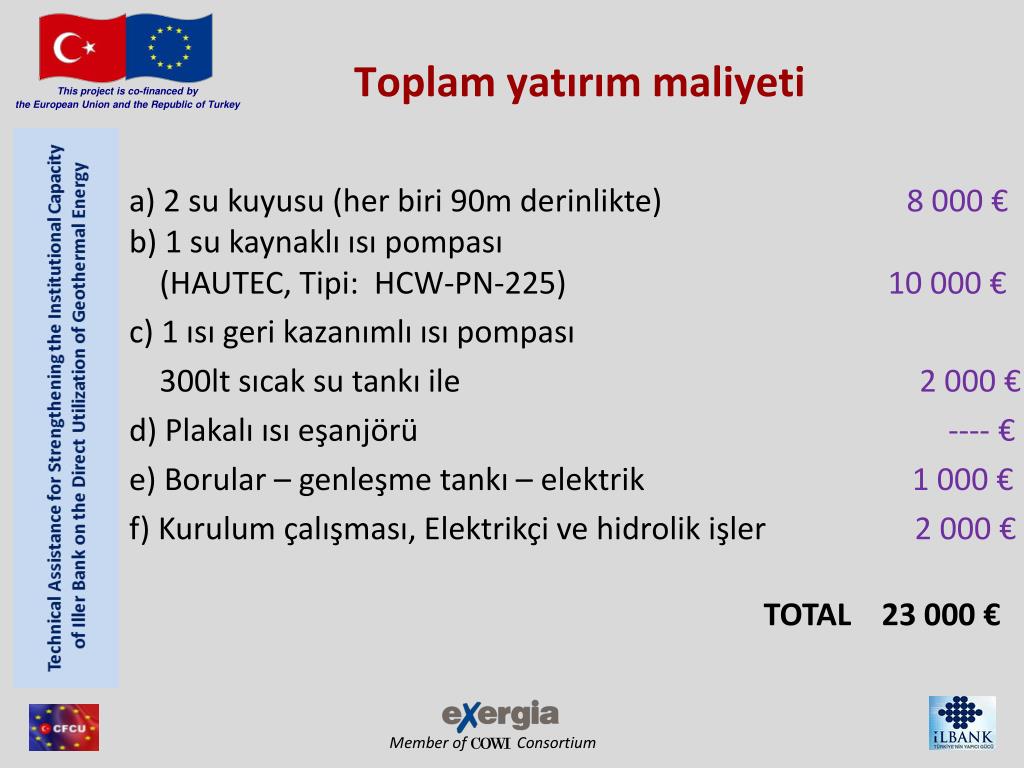

  34. Toplam yatırım maliyeti a) 2 su kuyusu (her biri 90m derinlikte) 8 000 €b) 1 su kaynaklı ısı pompası   (HAUTEC, Tipi: HCW-PN-225) 10 000 € c) 1 ısı geri kazanımlı ısı pompası 300lt sıcak su tankı ile2 000 € d) Plakalı ısı eşanjörü ---- € e) Borular – genleşme tankı – elektrik 1 000 € f) Kurulum çalışması, Elektrikçi ve hidrolik işler 2 000 € TOTAL 23 000 €

  35. Karakteristik değerler, Performans verileri 1Birincil Enerji Oranı: dağıtımı yapılmış kullanılırısıtma(ve soğutma) enerjisi / birincil enerji girişi (kWhUE / kWhPE)

  36. Finansal Göstergeler • Yağ kazanı ile karşılaştırıldığında beklenen tasarruf yaklaşık olarak %73. (80€ jeo vs. 300€yağ ,yıllık) • Geri ödeme süresi: 10 yıl • Sistem için beklenen ömür süresi: 30 yıl • Finansal teşvikler: yok
