Pêndulo de Torção

Pêndulo de Torção. FEP 114 – Aula 1 Início da aula de HOJE 19:30 EM PONTO Das 19:10-19:30 Visitar equipamentos. Objetivo:. Estudar a dependência do momento de inércia de um corpo com relação à sua forma. Vídeo. http://www.youtube.com/watch?v=tcs93mPn91E. Introdução:.

mckenzie-mckee
Download Presentation

Pêndulo de Torção

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

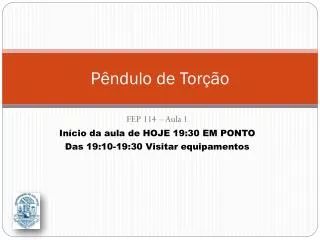

  1. Pêndulo de Torção FEP 114 – Aula 1 Início da aula de HOJE 19:30 EM PONTO Das 19:10-19:30 Visitar equipamentos

  2. Objetivo: Estudar a dependência do momento de inércia de um corpo com relação à sua forma.

  3. Vídeo http://www.youtube.com/watch?v=tcs93mPn91E

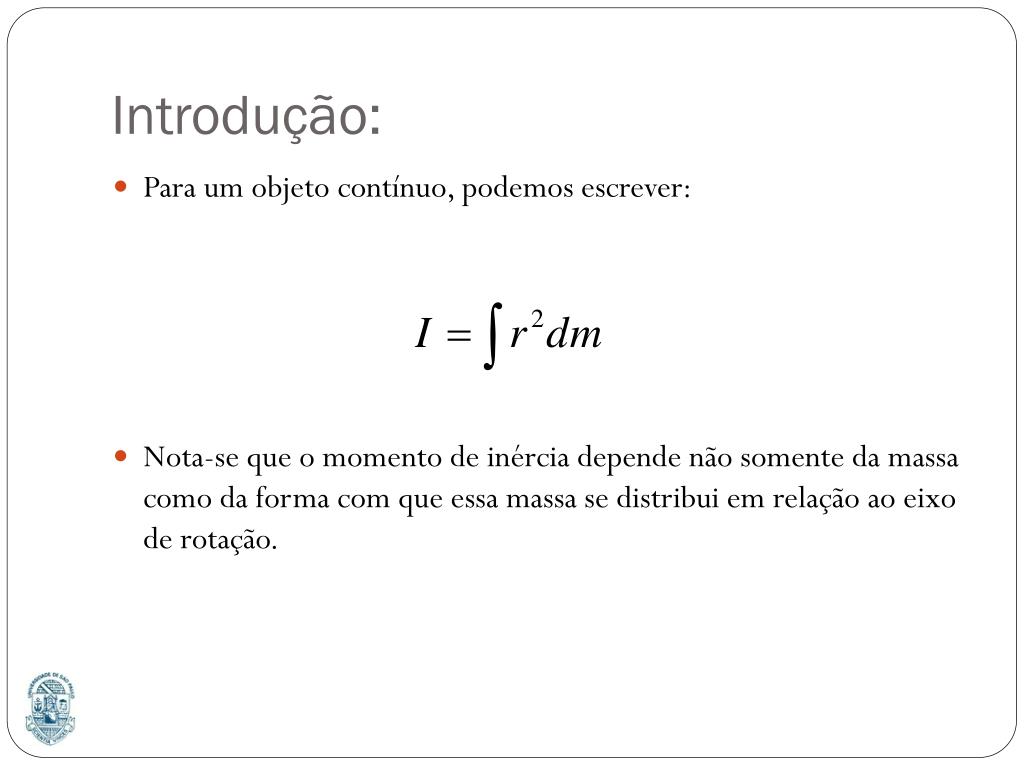

  4. Introdução: • Para um objeto contínuo, podemos escrever: • Nota-se que o momento de inércia depende não somente da massa como da forma com que essa massa se distribui em relação ao eixo de rotação.

  5. O Pêndulo de torção

  6. Introdução: Fio • Um fio resiste à torção de modo semelhante ao que uma mola resiste a mudanças em seu comprimento, logo, quando torcido a um pequeno ângulo θ, surge um pequeno torque restaurador dado por : • Sendo a constante de proporcionalidade k inversamente proporcional ao comprimento L do fio, temos: Onde K0é uma característica do fio, independente do seu comprimento.

  7. Introdução: Pêndulo de Torção • Este consiste de um disco de massa m suspenso por um fio que gira em tordo no seu eixo de simetria. De acordo com a segunda lei de Newton, o torque nesse corpo será: • No nosso caso, podemos considerar que o torque resultante é devido ao movimento restaurador do fio, logo:

  8. Introdução: Pêndulo de Torção • A solução dessa equação é: Onde θMé a amplitude máxima da oscilação e F é a fase

  9. Introdução: Pêndulo de Torção • O mais importante é obter o período T do movimento: Logo:

  10. Introdução: Pêndulo de Torção • Portanto, para obtermos o momento de inércia de um anel, basta medir o momento de inércia de um pendulo com e sem o anel. e: Logo, temos:

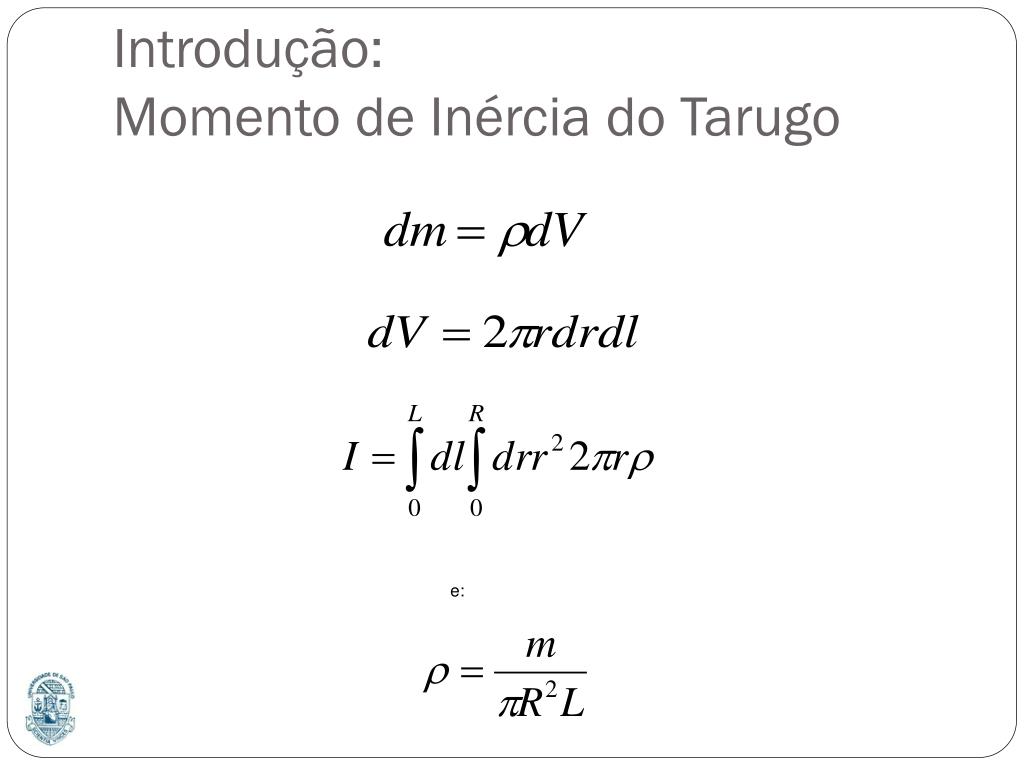

  11. Introdução:Momento de Inércia do Tarugo e:

  12. Introdução:Momento de Inércia do Tarugo

  13. Introdução:Momento de Inércia do Anel e:

  14. Introdução:Momento de Inércia do Anel

  15. Resumindo Para determinar o momento de inércia do anel precisamos: • Determinar o momento de inércia do pendulo sem o anel • Medir “arame” • Medir a dependência do período com o comprimento, com e sem anel • Fazer ajuste de T2xL com e sem anel • Usar equação 3.16

  16. Procedimento Experimental: • Grupos de 2 alunos; • Identificar TODOS os equipamentos utilizados; • Medir as dimensões e massa do anel adicional; • Medir o diâmetro do fio; • Medir o comprimento do fio e variá-lo de 10 em 10 cm, iniciando em 105cm e terminando em 15cm; • Cada aluno deve medir 3 vezes o período de 3 oscilações para cada comprimento; • Para o comprimento de 75cm cada aluno deve medir 6 vezes o período de 4 oscilações; • Iniciar a medição com o maior comprimento possível (Por que?).

  17. Pré-Síntese • DADOS POR E-MAIL: • Introdução: • Objetivos; • Descrição dos conceitos físicos do experimento; • Dedução das propagações de incertezas; • Descrição do experimento • Propagações • Resultados: • Tabela de dados COM INCERTEZAS; • Gráfico de dados ajustados pelo MMQ , T2xL (todos os pontos se comportam de acordo com o modelo proposto?); • Bibliografia
