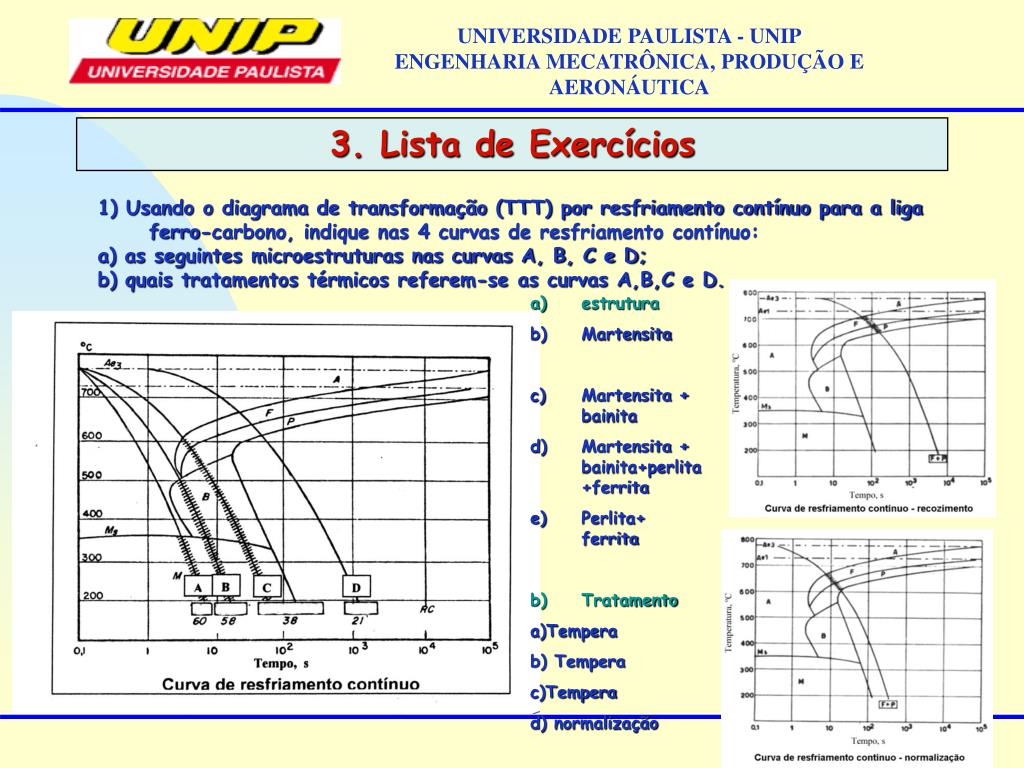

  1. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios • 1) Usando o diagrama de transformação (TTT) por resfriamento contínuo para a liga ferro-carbono, indique nas 4 curvas de resfriamento contínuo: • a) as seguintes microestruturas nas curvas A, B, C e D; • b) quais tratamentos térmicos referem-se as curvas A,B,C e D. • estrutura • Martensita • Martensita + bainita • Martensita + bainita+perlita+ferrita • Perlita+ ferrita • Tratamento • a)Tempera • b) Tempera • c)Tempera • d) normalização

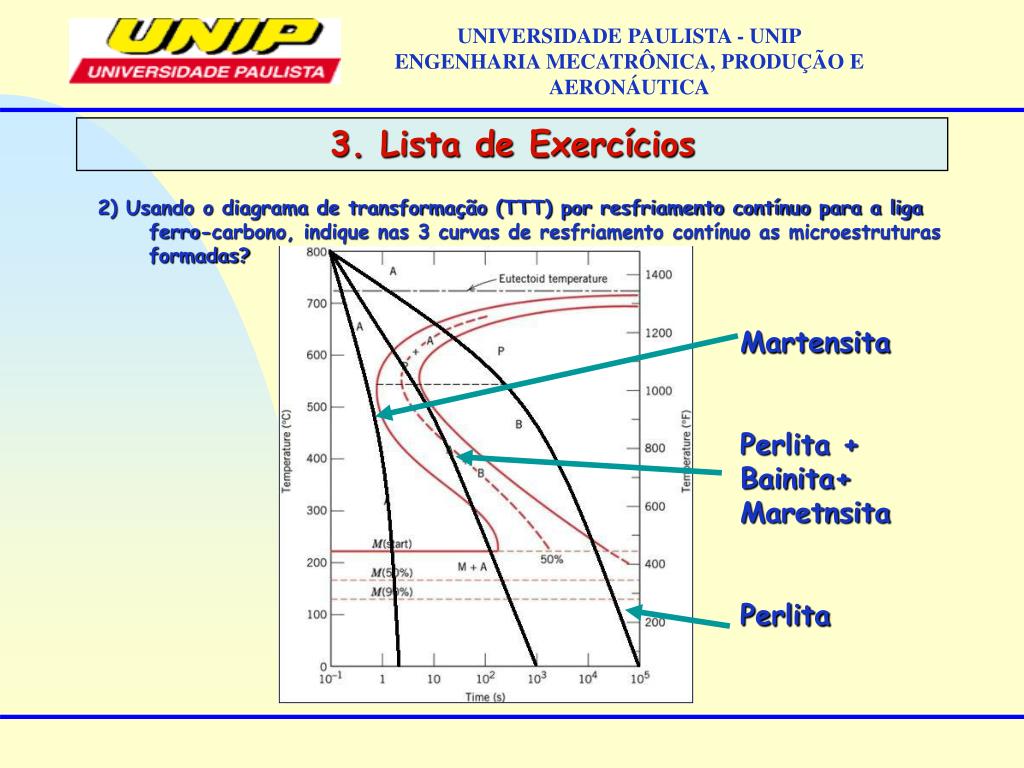

  2. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios • 2) Usando o diagrama de transformação (TTT) por resfriamento contínuo para a liga ferro-carbono, indique nas 3 curvas de resfriamento contínuo as microestruturas formadas? Martensita Perlita + Bainita+ Maretnsita Perlita

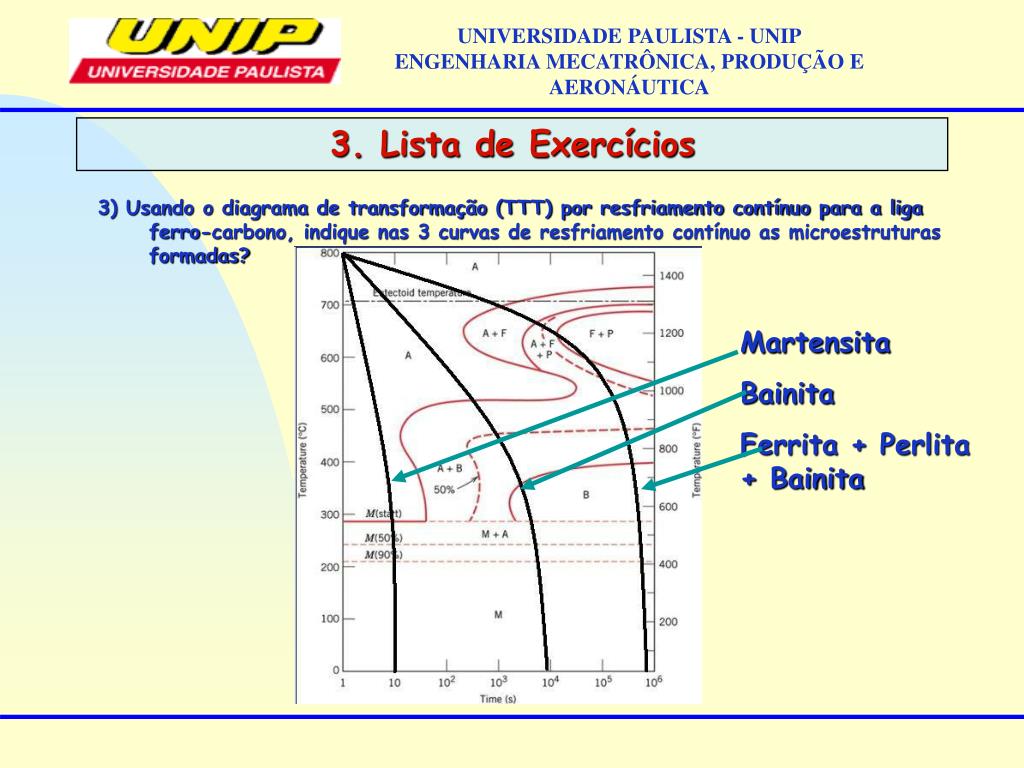

  3. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios • 3) Usando o diagrama de transformação (TTT) por resfriamento contínuo para a liga ferro-carbono, indique nas 3 curvas de resfriamento contínuo as microestruturas formadas? Martensita Bainita Ferrita + Perlita + Bainita

  4. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios • 4) Explique para cada tratamento térmico: recozimento, normalização, têmpera e revenido: • a) objetivo (finalidade) • b) metodologia (temperatura de tratamento, encharque e velocidade de resfriamento • c) Aplicações • 5) Explique porque estes fatores influenciam as curvas do diagrama TTT? • composição química ( teor de carbono e elemento de liga) • tamanho do grão austenítico • 6) Explique como a martensita da liga Fe-C é obtida através de um resfriamento rápido a partir da temperatura de austenitização, relacionando com o processo de saída do carbono de dentro da célula CFC (figura) para formar uma célula tetragonal de corpo centrado. Teoria, tirar a apostila Teoria, tirar a apostila Teoria, tirar a apostila

  5. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios 7) Usando o diagrama de transformação tempo-temperatura para uma liga de ferro-carbono com composição eutetóide, especifique a natureza da microestrutura final (em termos de microconstituintes presentes) para uma pequena amostra que foi submetida aos seguintes tratamentos tempo-temperatura. Para cada caso, suponha que a amostra se encontra inicialmente a uma temperatura de 8000C e que ela tenha sido mantida a essa temperatura por tempo suficiente para que atingisse uma completa e homogênea temperatura austenítica. a) Resfriamento rápido até 3000C de 1s, manutenção dessa temperatura por 103s (isotérmico), seguido por um resfriamento lento por 104s até temperatura ambiente. b) Resfriamento rápido até 6800C, manutenção dessa temperatura por 104s (isotérmico), seguido por um resfriamento lento por 105s até temperatura ambiente. c) Resfriamento lento continuo até temperatura ambiente por 105s.

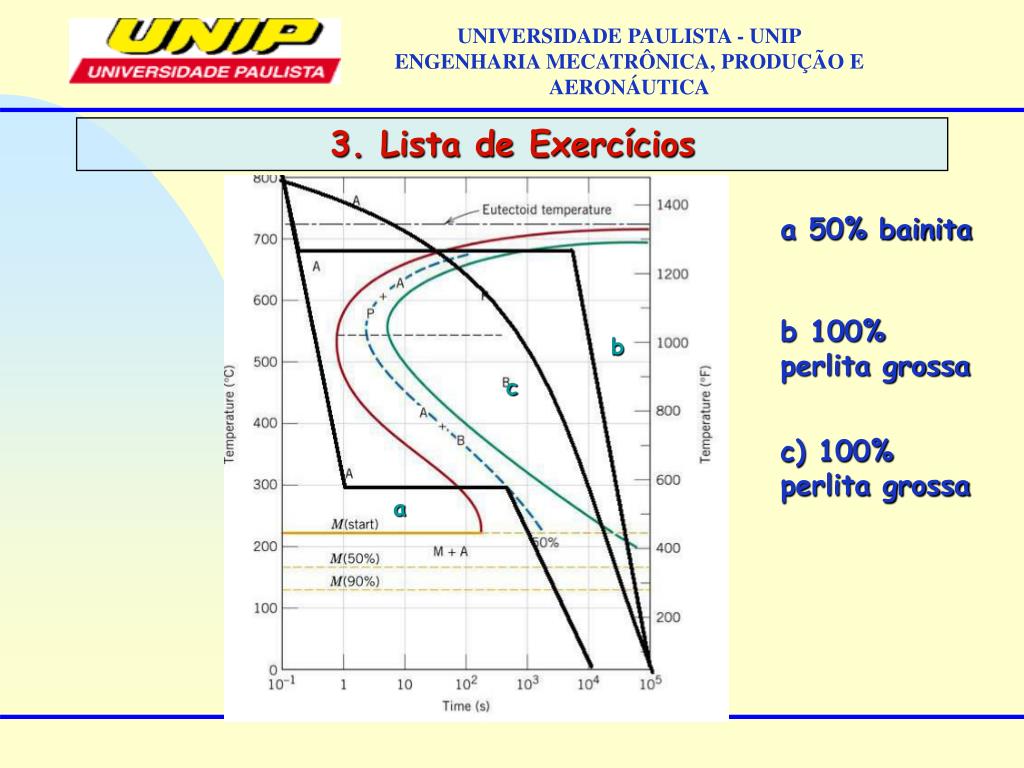

  6. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios a 50% bainita b 100% perlita grossa c) 100% perlita grossa b c a

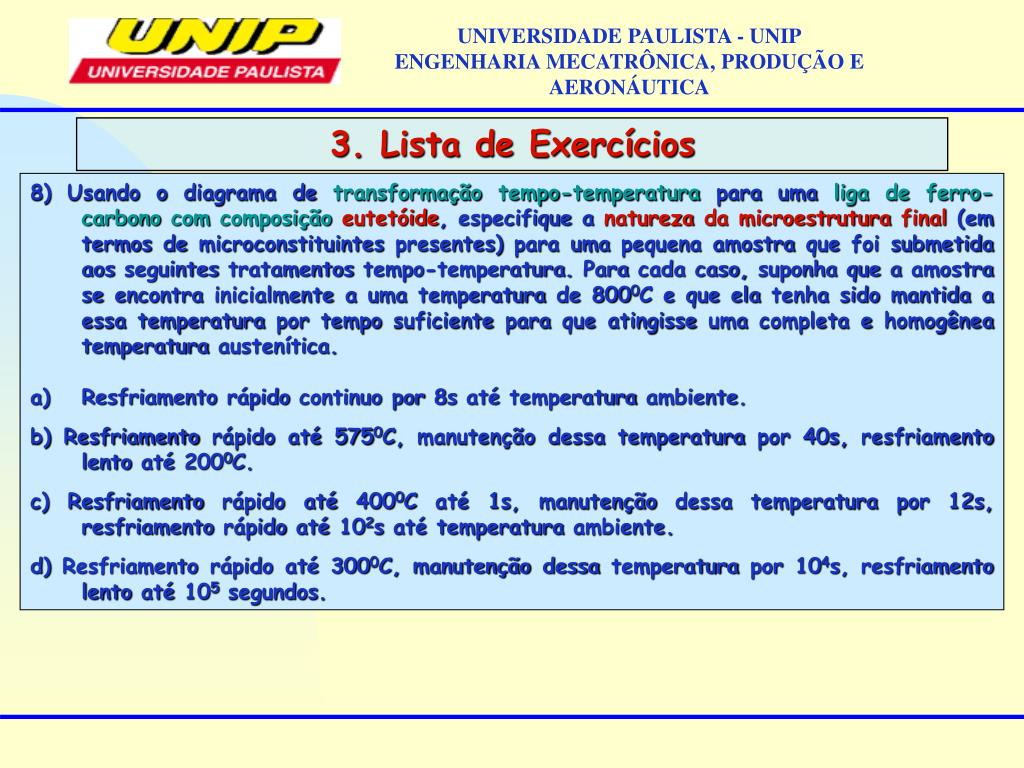

  7. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios • 8) Usando o diagrama de transformação tempo-temperatura para uma liga de ferro-carbono com composição eutetóide, especifique a natureza da microestrutura final (em termos de microconstituintes presentes) para uma pequena amostra que foi submetida aos seguintes tratamentos tempo-temperatura. Para cada caso, suponha que a amostra se encontra inicialmente a uma temperatura de 8000C e que ela tenha sido mantida a essa temperatura por tempo suficiente para que atingisse uma completa e homogênea temperatura austenítica. • Resfriamento rápido continuo por 8s até temperatura ambiente. • b) Resfriamento rápido até 5750C, manutenção dessa temperatura por 40s, resfriamento lento até 2000C. • c) Resfriamento rápido até 4000C até 1s, manutenção dessa temperatura por 12s, resfriamento rápido até 102s até temperatura ambiente. • d) Resfriamento rápido até 3000C, manutenção dessa temperatura por 104s, resfriamento lento até 105 segundos.

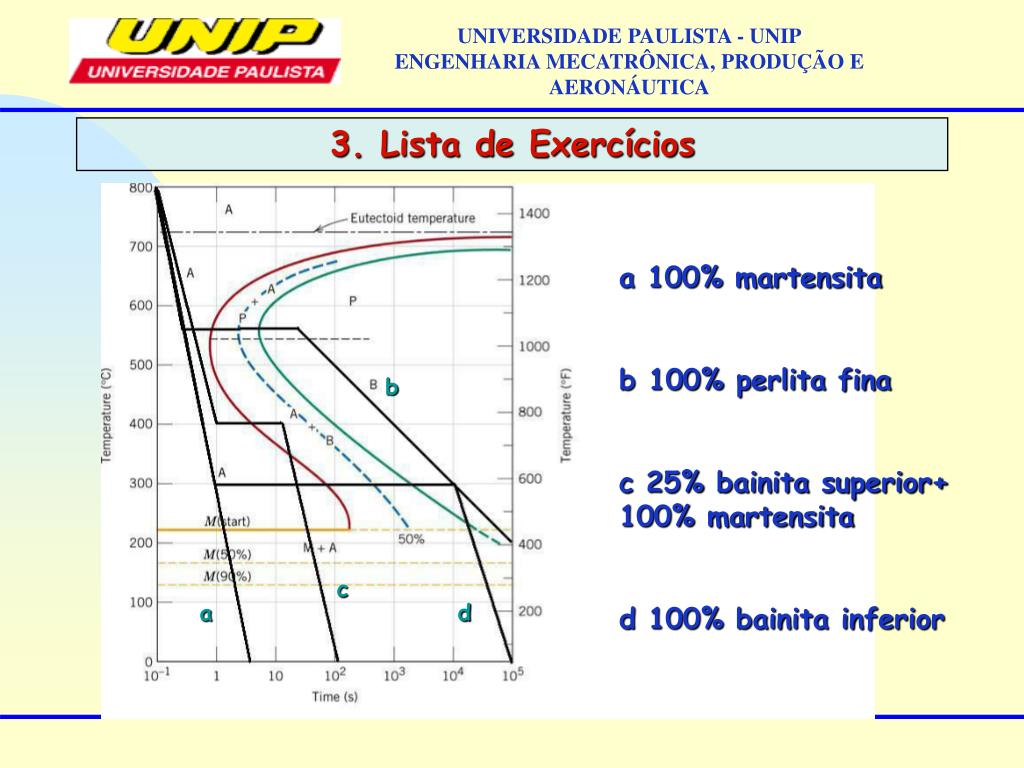

  8. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios a 100% martensita b 100% perlita fina c 25% bainita superior+ 100% martensita d 100% bainita inferior b c a d

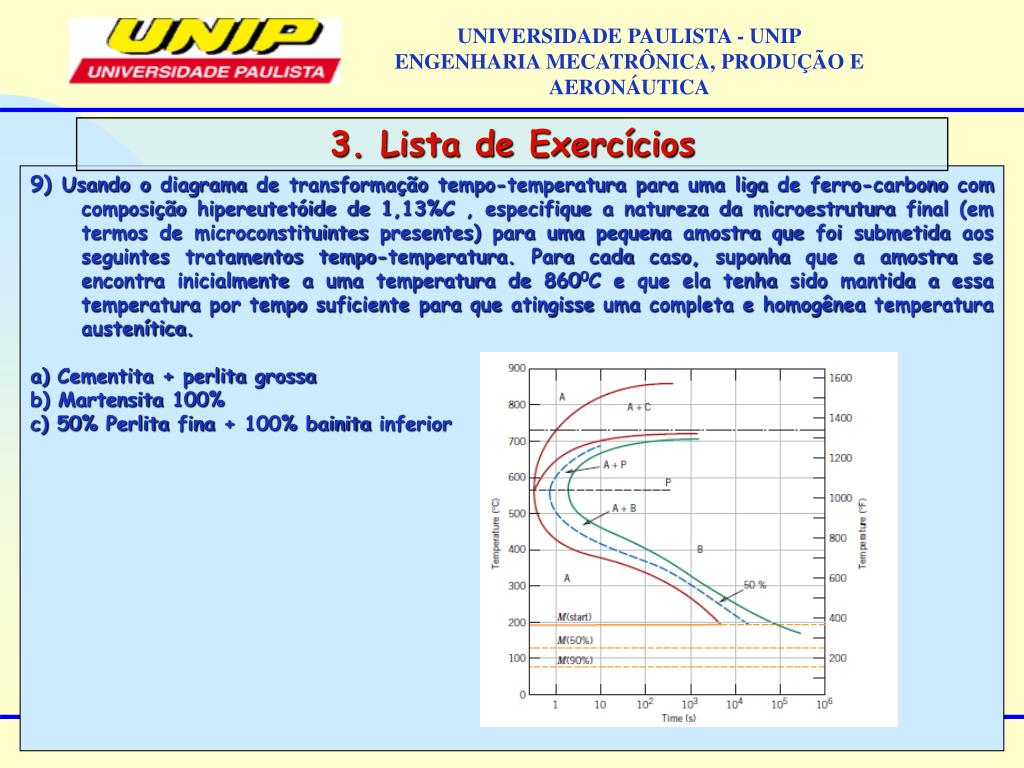

  9. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios 9) Usando o diagrama de transformação tempo-temperatura para uma liga de ferro-carbono com composição hipereutetóide de 1,13%C , especifique a natureza da microestrutura final (em termos de microconstituintes presentes) para uma pequena amostra que foi submetida aos seguintes tratamentos tempo-temperatura. Para cada caso, suponha que a amostra se encontra inicialmente a uma temperatura de 8600C e que ela tenha sido mantida a essa temperatura por tempo suficiente para que atingisse uma completa e homogênea temperatura austenítica. a) Cementita + perlita grossa b) Martensita 100% c) 50% Perlita fina + 100% bainita inferior

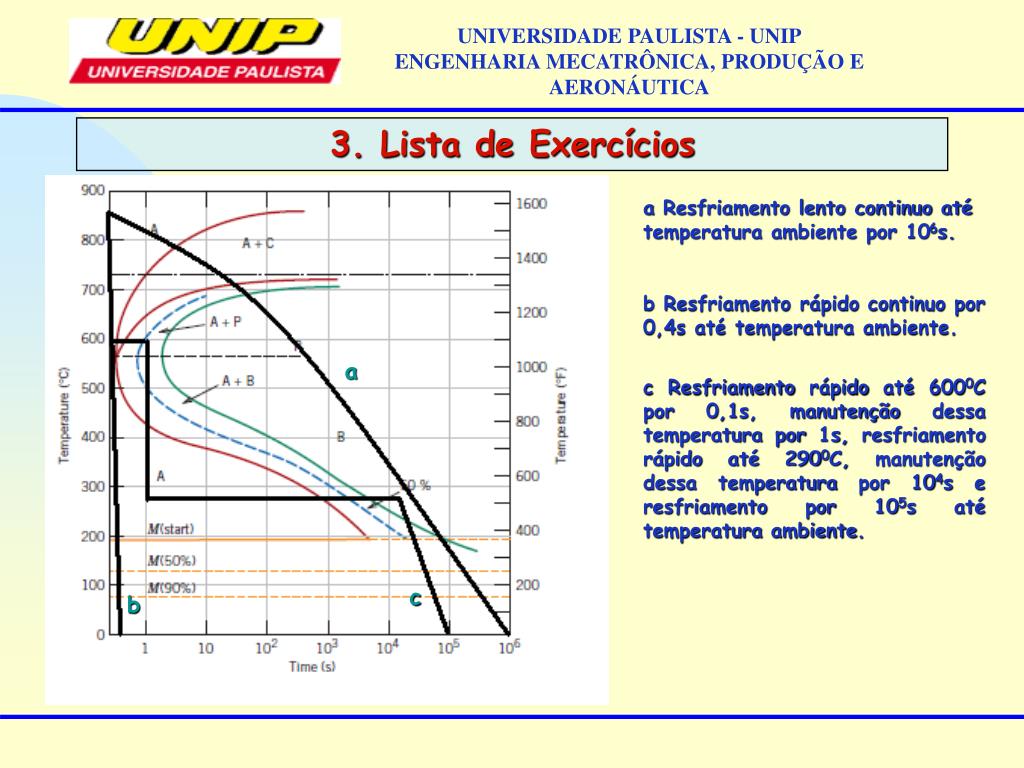

  10. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios a Resfriamento lento continuo até temperatura ambiente por 106s. b Resfriamento rápido continuo por 0,4s até temperatura ambiente. c Resfriamento rápido até 6000C por 0,1s, manutenção dessa temperatura por 1s, resfriamento rápido até 2900C, manutenção dessa temperatura por 104s e resfriamento por 105s até temperatura ambiente. a c b

  11. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 10) Usando o diagrama de transformação tempo-temperatura para uma liga de ferro-carbono com composição hip0reutetóide de 0,35%C , especifique a natureza da microestrutura final (em termos de microconstituintes presentes) para uma pequena amostra que foi submetida aos seguintes tratamentos tempo-temperatura. Para cada caso, suponha que a amostra se encontra inicialmente a uma temperatura de 8500C e que ela tenha sido mantida a essa temperatura por tempo suficiente para que atingisse uma completa e homogênea temperatura austenítica. Extra - Lista de Exercícios

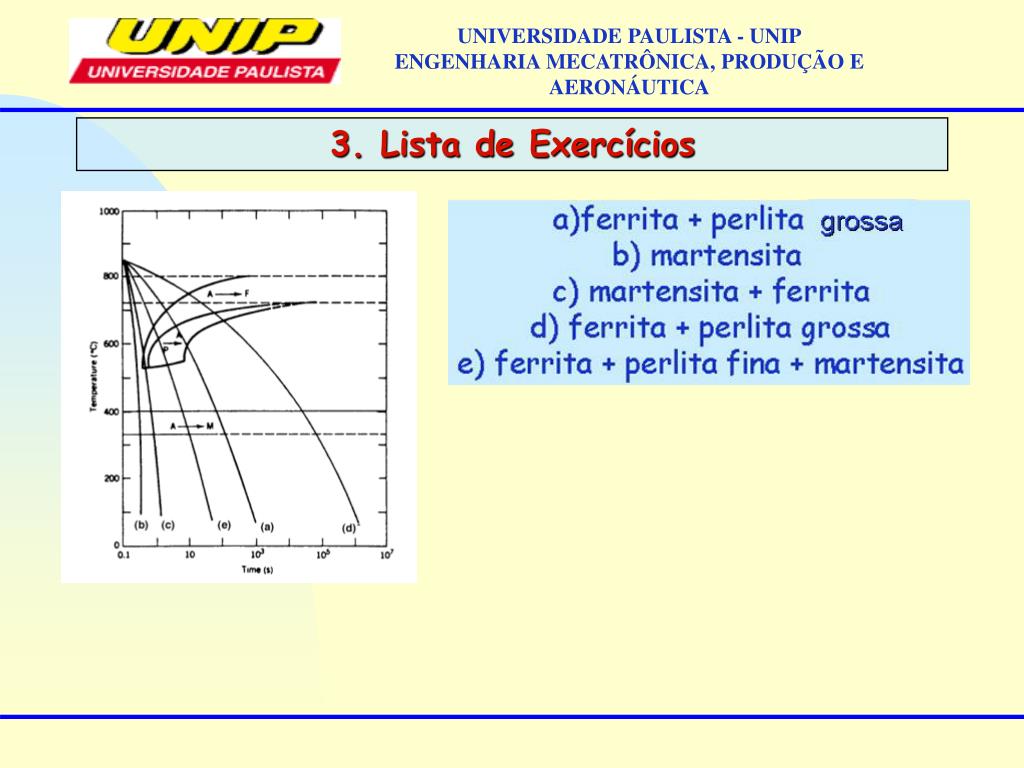

  12. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios

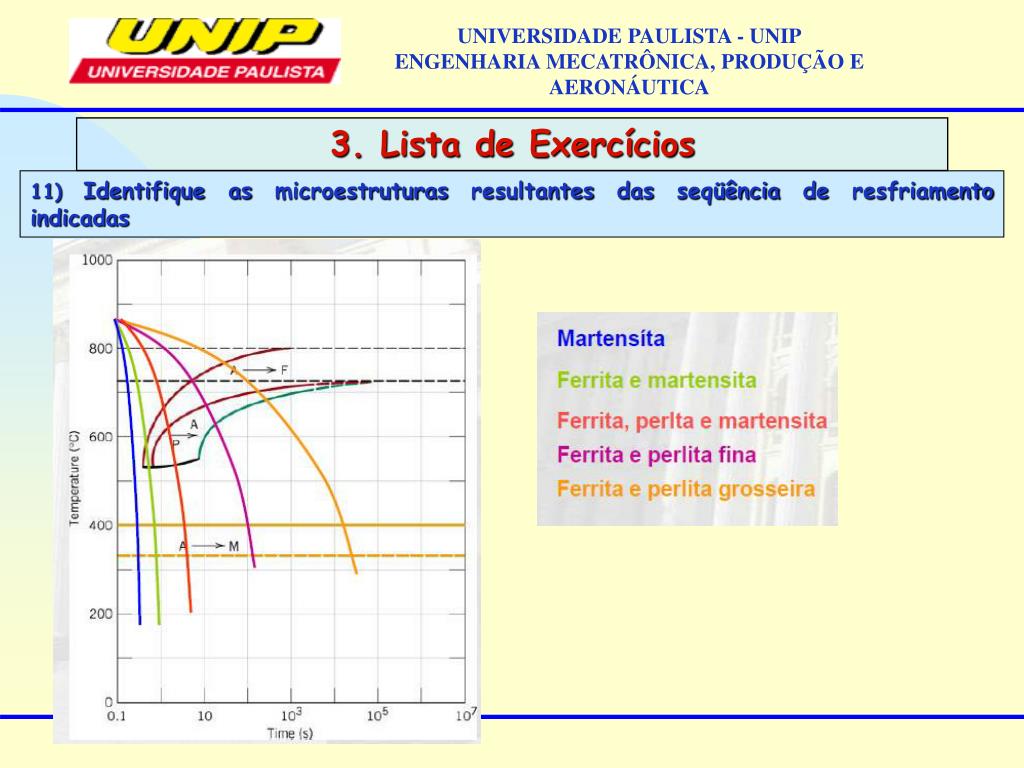

  13. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios 11) Identifique as microestruturas resultantes das seqüência de resfriamento indicadas

  14. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios 12) Identifique as microestruturas resultantes das seqüência de resfriamento indicadas

  15. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios 13) Coloque os aços abaixo por ordem decrescente de resistência: -0.3wt%C esferoidita -0.3wt%C perlita grosseira -0.6wt%C perlita fina -0.6wt%C perlita grosseira -0.6wt%C bainita -0.9wt%C martensita -1.1wt%C martensita........ Resposta 1.1wt%C martensita 0.9wt%Cmartensita 0.6wt%C bainita 0.6wt%C perlita fina 0.6wt%C perlita grosseira 0.3wt%C perlita grosseira 0.3wt%C esferoidita

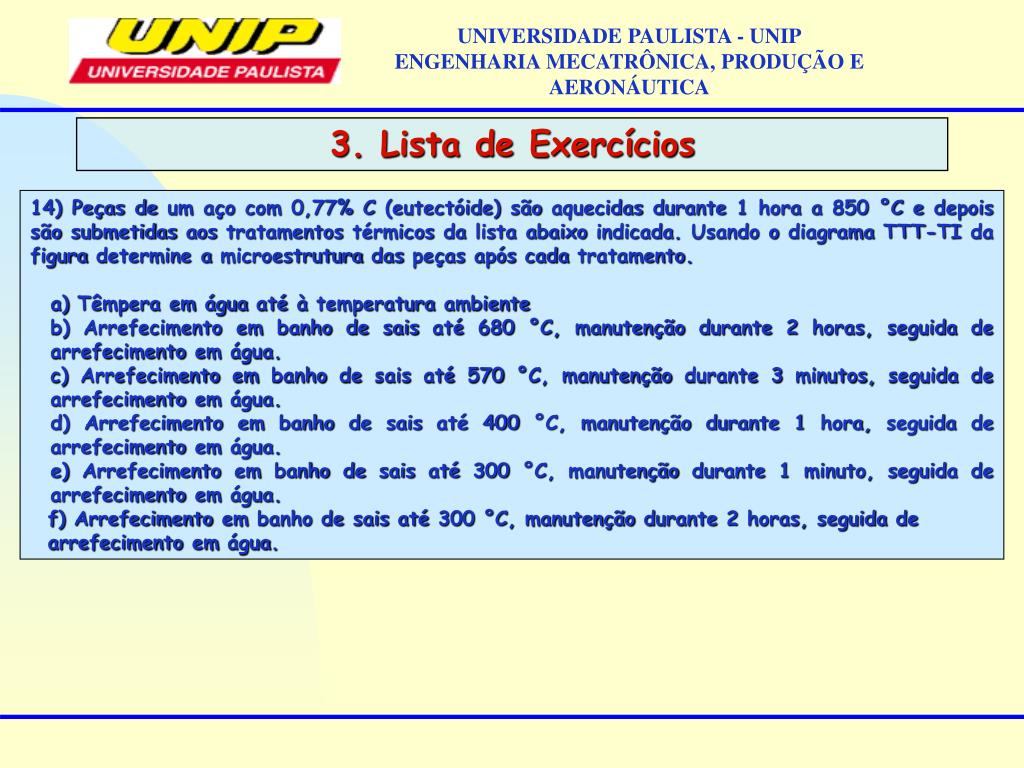

  16. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios • 14) Peças de um aço com 0,77% C (eutectóide) são aquecidas durante 1 hora a 850 °C e depois são submetidas aos tratamentos térmicos da lista abaixo indicada. Usando o diagrama TTT-TI da figura determine a microestrutura das peças após cada tratamento. • a) Têmpera em água até à temperatura ambiente • b) Arrefecimento em banho de sais até 680 °C, manutenção durante 2 horas, seguida de arrefecimento em água. • c) Arrefecimento em banho de sais até 570 °C, manutenção durante 3 minutos, seguida de arrefecimento em água. • d) Arrefecimento em banho de sais até 400 °C, manutenção durante 1 hora, seguida de arrefecimento em água. • e) Arrefecimento em banho de sais até 300 °C, manutenção durante 1 minuto, seguida de arrefecimento em água. • f) Arrefecimento em banho de sais até 300 °C, manutenção durante 2 horas, seguida de • arrefecimento em água.

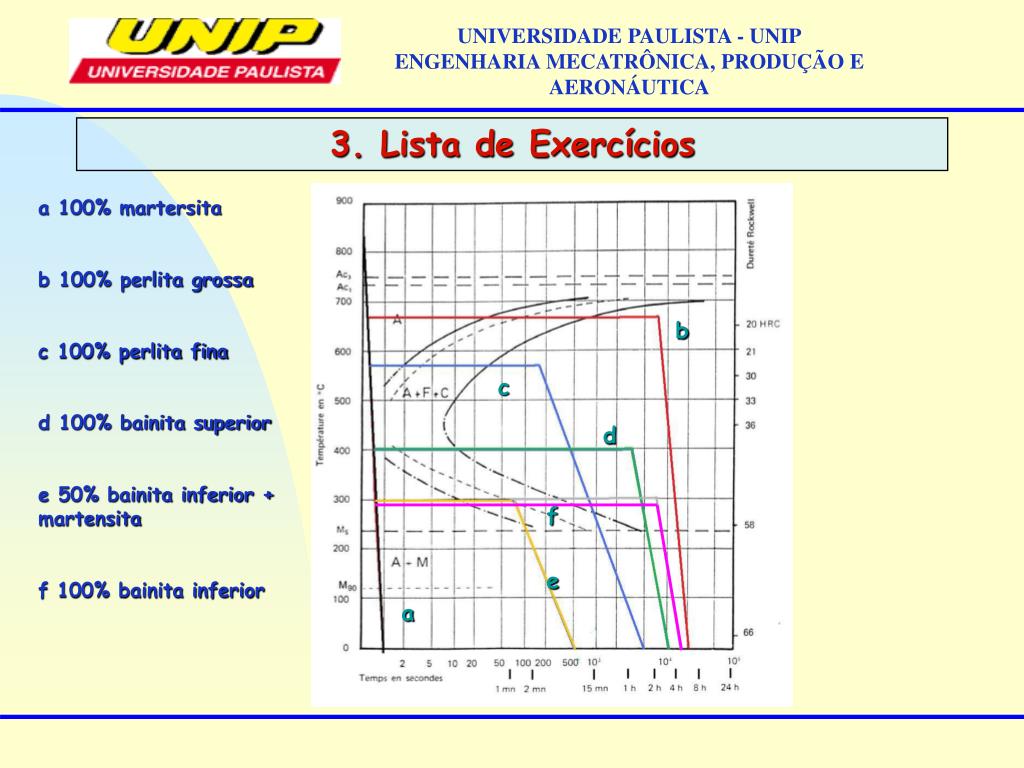

  17. UNIVERSIDADE PAULISTA - UNIP ENGENHARIA MECATRÔNICA, PRODUÇÃO E AERONÁUTICA 3. Lista de Exercícios a 100% martersita b 100% perlita grossa c 100% perlita fina d 100% bainita superior e 50% bainita inferior + martensita f 100% bainita inferior b c d f e a
