  1. 1、ANSYS 图形用户界面(GUI) Introduction to ANSYS - Release 5.5 (001128)

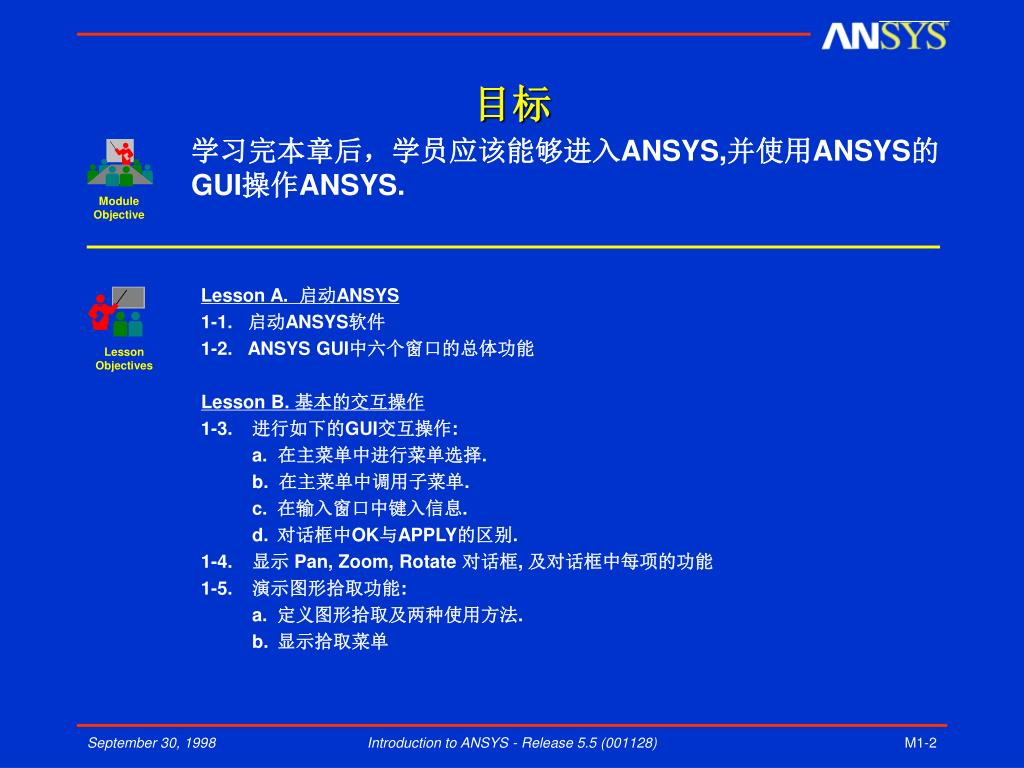

  2. 目标 Module Objective 学习完本章后,学员应该能够进入ANSYS,并使用ANSYS的GUI操作ANSYS. Lesson A. 启动ANSYS 1-1. 启动ANSYS软件 1-2. ANSYS GUI中六个窗口的总体功能 Lesson B. 基本的交互操作 1-3. 进行如下的GUI交互操作: a. 在主菜单中进行菜单选择. b. 在主菜单中调用子菜单. c. 在输入窗口中键入信息. d. 对话框中OK与APPLY的区别. 1-4. 显示Pan, Zoom, Rotate 对话框, 及对话框中每项的功能 1-5. 演示图形拾取功能: a. 定义图形拾取及两种使用方法. b. 显示拾取菜单 Lesson Objectives Introduction to ANSYS - Release 5.5 (001128)

  3. c. 演示在图形拾取中各鼠标键的功能. Lesson C. 帮助系统 1-6. ANSYS帮助系统所包含的内容: a. 进入帮助系统. b. 进入超文本连接. c. 进行单词查找. d. 在线手册中,有关使用鼠标键实现向前或向后翻页等功能. Lesson D. 退出ANSYS 1-7. 退出ANSYS程序. Lesson Objectives 目标(续) Introduction to ANSYS - Release 5.5 (001128)

  4. 1)启动ANSYS Introduction to ANSYS - Release 5.5 (001128)

  5. 1. ..... 2. ..... 3. ..... Procedure 启动ANSYS 1-1. 启动ANSYS软件. Objective 注意: 以下过程默认为在Windows NT环境下. 要启动ANSYS: Windows NT 屏幕: Start > Programs > ANSYS 5.5 > 1. 选择 Interactive. Introduction to ANSYS - Release 5.5 (001128)

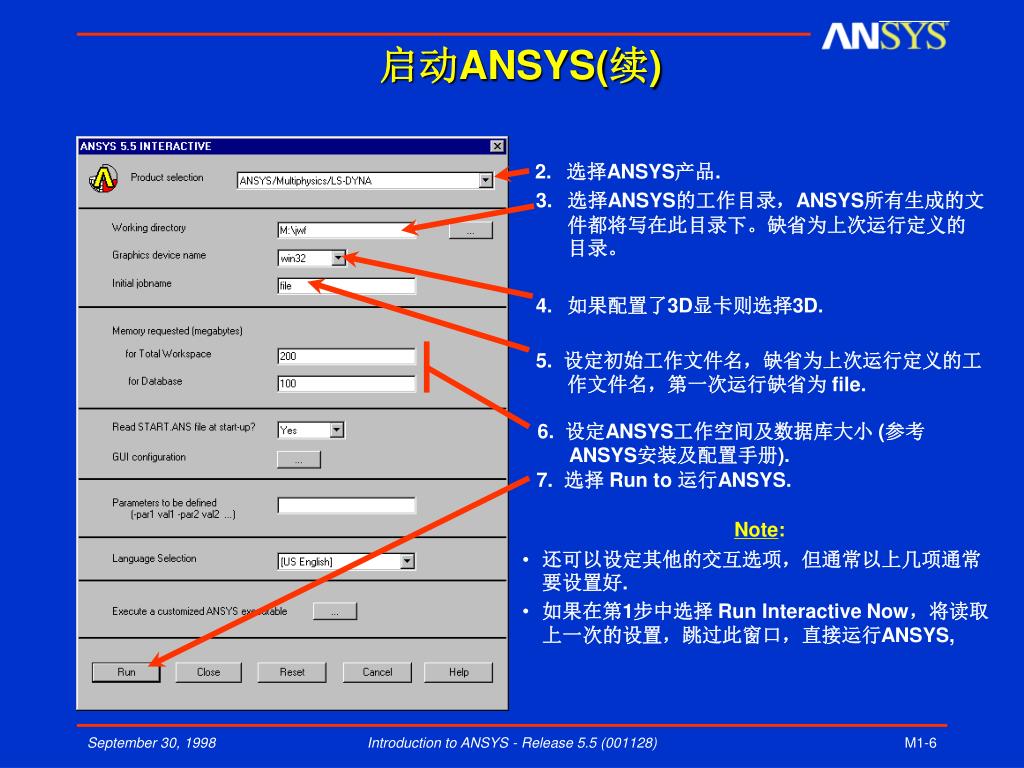

  6. 启动ANSYS(续) 2. 选择ANSYS产品. 3. 选择ANSYS的工作目录,ANSYS所有生成的文件都将写在此目录下。缺省为上次运行定义的目录。 4. 如果配置了3D显卡则选择3D. 5. 设定初始工作文件名,缺省为上次运行定义的工作文件名,第一次运行缺省为 file. 6. 设定ANSYS工作空间及数据库大小 (参考ANSYS安装及配置手册). 7. 选择 Run to 运行ANSYS. • Note: • 还可以设定其他的交互选项,但通常以上几项通常要设置好. • 如果在第1步中选择Run Interactive Now,将读取上一次的设置,跳过此窗口,直接运行ANSYS, Introduction to ANSYS - Release 5.5 (001128)

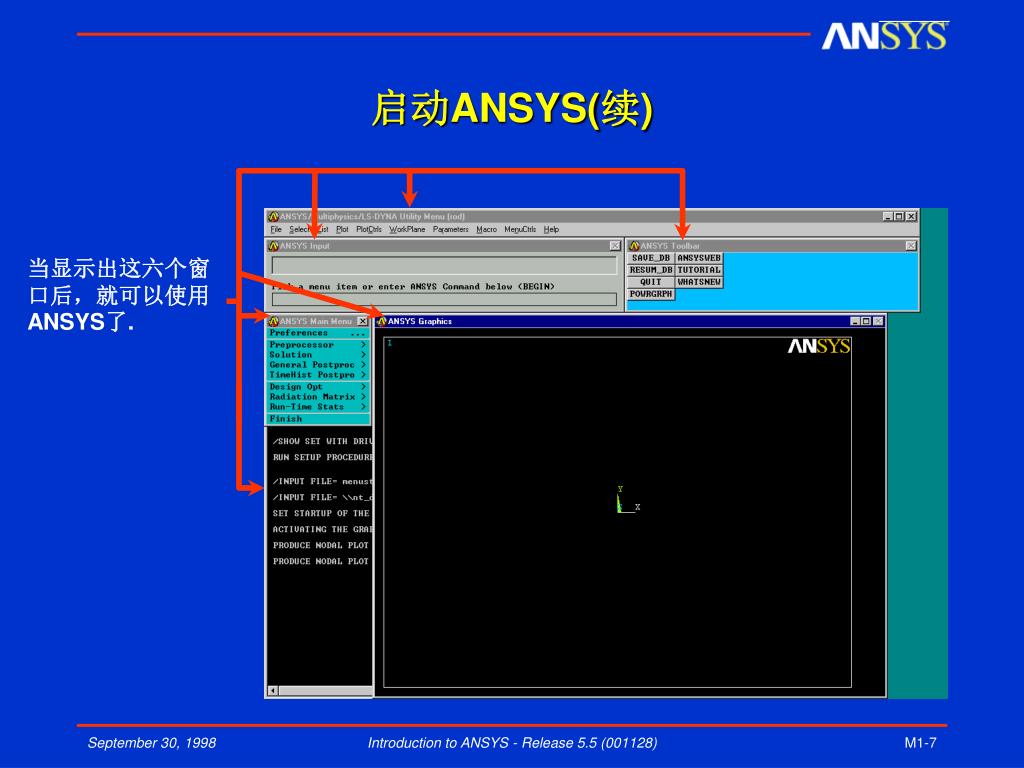

  7. 启动ANSYS(续) 当显示出这六个窗口后,就可以使用ANSYS了. Introduction to ANSYS - Release 5.5 (001128)

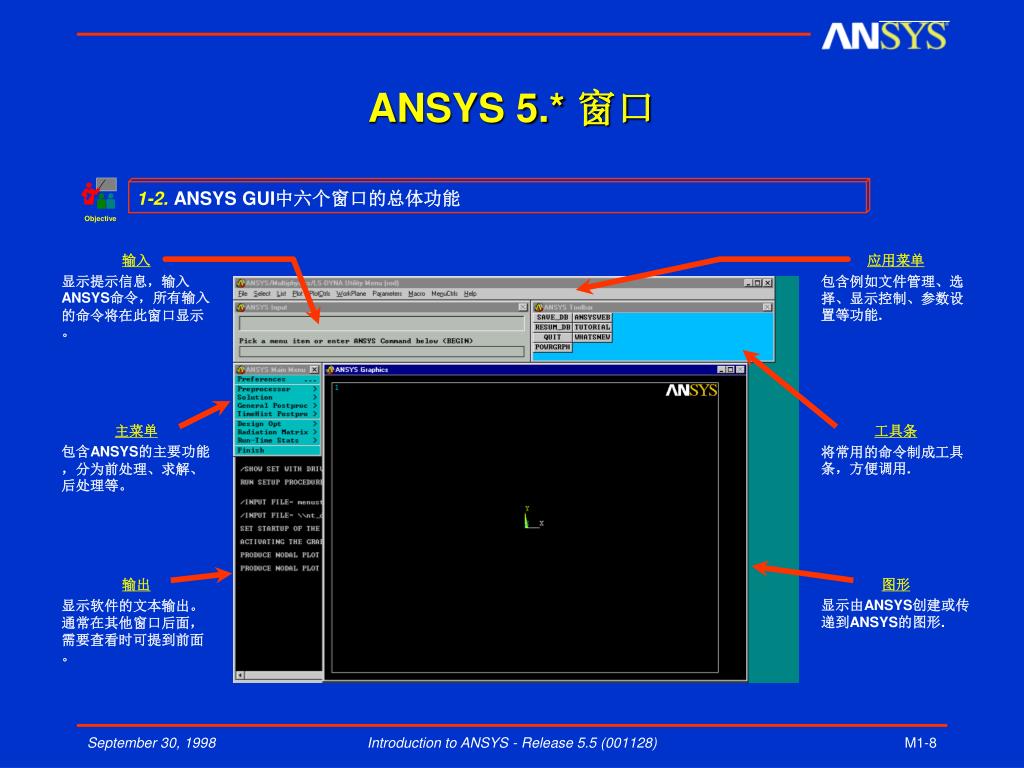

  8. ANSYS 5.* 窗口 1-2. ANSYS GUI中六个窗口的总体功能 Objective 输入 显示提示信息,输入ANSYS命令,所有输入的命令将在此窗口显示。 应用菜单 包含例如文件管理、选择、显示控制、参数设置等功能. 主菜单 包含ANSYS的主要功能,分为前处理、求解、后处理等。 工具条 将常用的命令制成工具条,方便调用. 输出 显示软件的文本输出。通常在其他窗口后面,需要查看时可提到前面。 图形 显示由ANSYS创建或传递到ANSYS的图形. Introduction to ANSYS - Release 5.5 (001128)

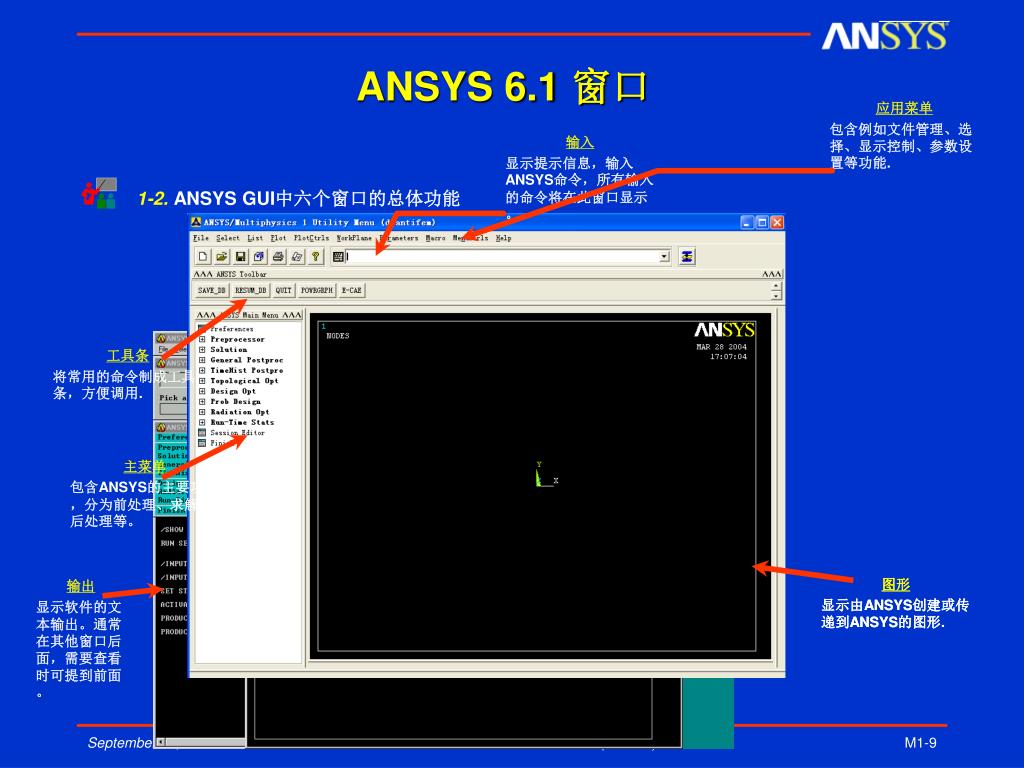

  9. ANSYS 6.1 窗口 应用菜单 包含例如文件管理、选择、显示控制、参数设置等功能. 输入 显示提示信息,输入ANSYS命令,所有输入的命令将在此窗口显示。 1-2. ANSYS GUI中六个窗口的总体功能 工具条 将常用的命令制成工具条,方便调用. 主菜单 包含ANSYS的主要功能,分为前处理、求解、后处理等。 图形 显示由ANSYS创建或传递到ANSYS的图形. 图形 显示由ANSYS创建或传递到ANSYS的图形. 输出 显示软件的文本输出。通常在其他窗口后面,需要查看时可提到前面。 Introduction to ANSYS - Release 5.5 (001128)

  10. 练习- ANSYS窗口 看看左边列出的操作,是右面哪个窗口的功能,将正确的窗口代号填入左边空格中. 1. Graphics 2. Input 3. Main Menu 4. Output 5. Toolbar 6. Utility Menu ___ 提示“输入圆心." ___ 根据前处理组织ANSYS功能. ___ 图形显示模型. ___ 点一下鼠标退出ANSYS (有保存选项). ___ 验证一条命令执行的结果. ___ 用于设定图形输出控制. 答案: 2, 3, 1, 5, 4, 6 Introduction to ANSYS - Release 5.5 (001128)

  11. 2)基本交互操作 Introduction to ANSYS - Release 5.5 (001128)

  12. 1. ..... 2. ..... 3. ..... Procedure 主菜单交互操作 1-3a. 在主菜单中选择子菜单. Objective 要在主菜单中选择子菜单,将鼠标移到带有 “>“ 符号的项目上, 并按鼠标左键. 与下拉菜单不同,这些子菜单是相对独立的,迭加在主菜单上面. Introduction to ANSYS - Release 5.5 (001128)

  13. 1. ..... 2. ..... 3. ..... Procedure 主菜单交互操作 (续) 1-3b. 主菜单中各级子菜单的迭加选择 . Objective 要将一个被“压住”在菜单提到前面来,将鼠标移到此菜单上,按鼠标 左键 (与其他基于Windows软件相同). 例如: 用鼠标左键点取Preprocessor 菜单 ,将Preprocessor子菜单调到前面来. Introduction to ANSYS - Release 5.5 (001128)

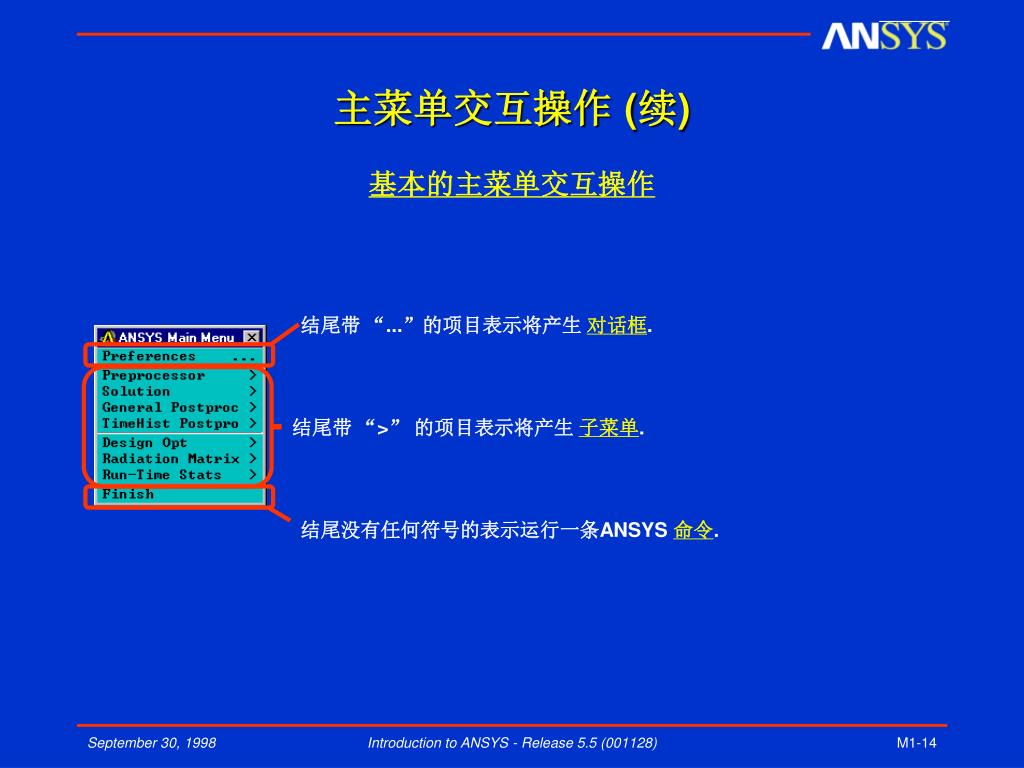

  14. 主菜单交互操作 (续) 基本的主菜单交互操作 结尾带 “...”的项目表示将产生对话框. 结尾带 “>” 的项目表示将产生 子菜单. 结尾没有任何符号的表示运行一条ANSYS 命令. Introduction to ANSYS - Release 5.5 (001128)

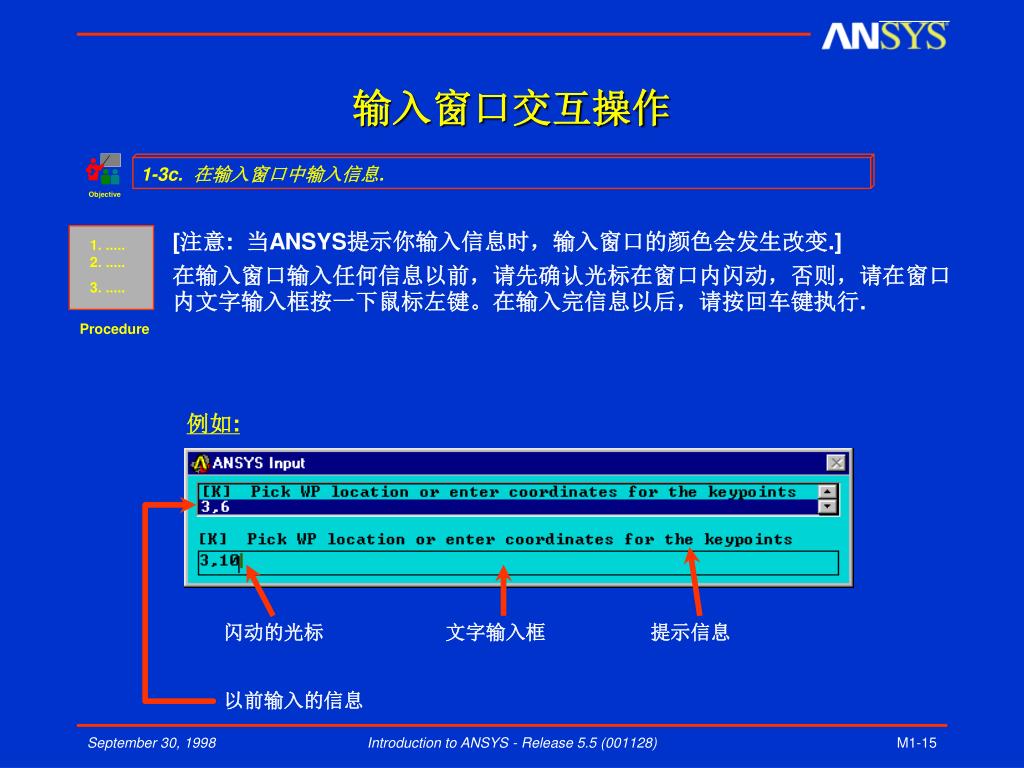

  15. 1. ..... 2. ..... 3. ..... Procedure 输入窗口交互操作 1-3c. 在输入窗口中输入信息. Objective [注意: 当ANSYS提示你输入信息时,输入窗口的颜色会发生改变.] 在输入窗口输入任何信息以前,请先确认光标在窗口内闪动,否则,请在窗口内文字输入框按一下鼠标左键。在输入完信息以后,请按回车键执行. 例如: 闪动的光标 文字输入框 提示信息 以前输入的信息 Introduction to ANSYS - Release 5.5 (001128)

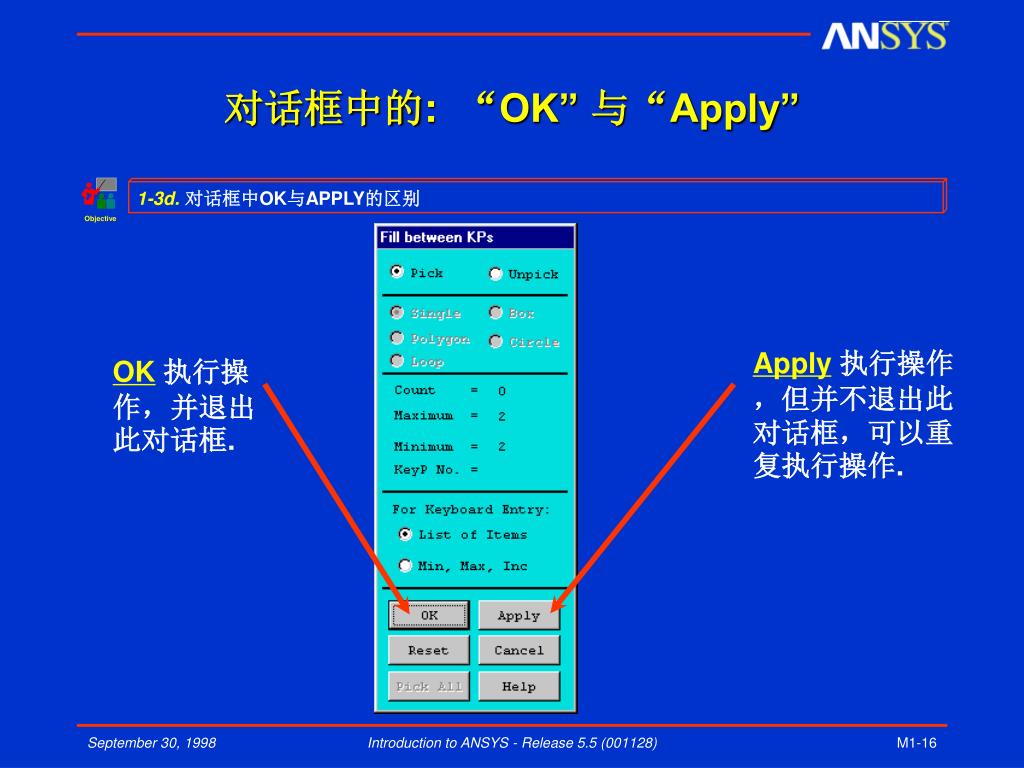

  16. 对话框中的: “OK” 与“Apply” 1-3d. 对话框中OK与APPLY的区别 Objective Apply执行操作,但并不退出此对话框,可以重复执行操作. OK执行操作,并退出此对话框. Introduction to ANSYS - Release 5.5 (001128)

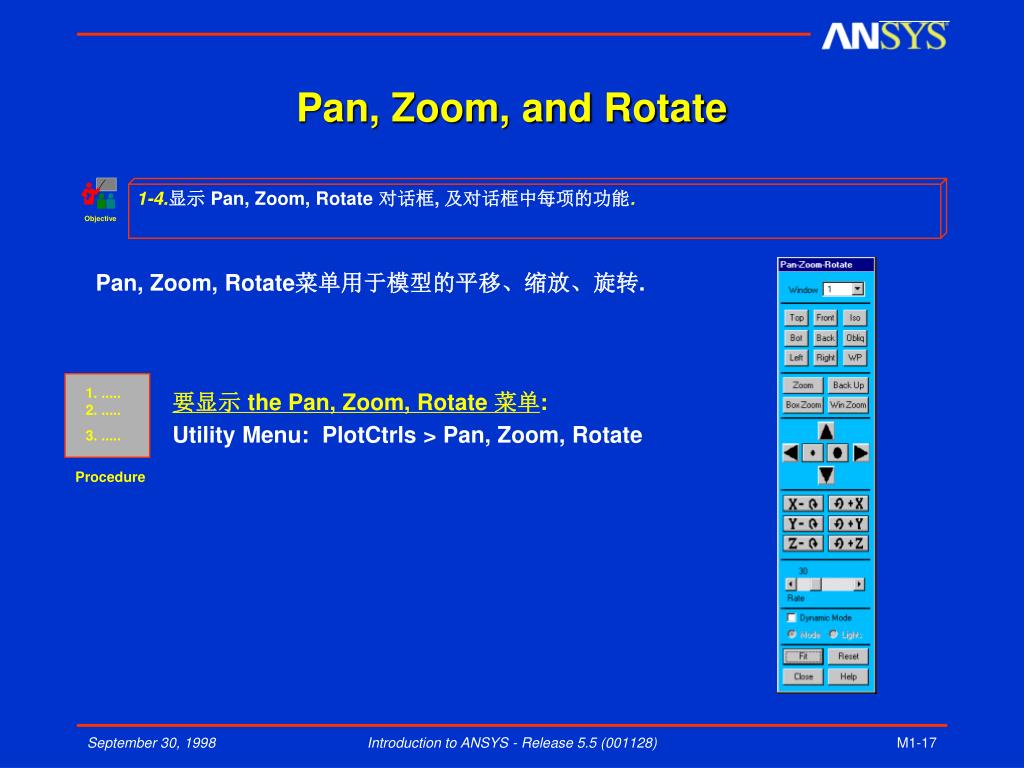

  17. 1. ..... 2. ..... 3. ..... Procedure Pan, Zoom, and Rotate 1-4.显示Pan, Zoom, Rotate 对话框, 及对话框中每项的功能. Objective Pan, Zoom, Rotate菜单用于模型的平移、缩放、旋转. 要显示 the Pan, Zoom, Rotate 菜单: Utility Menu: PlotCtrls > Pan, Zoom, Rotate Introduction to ANSYS - Release 5.5 (001128)

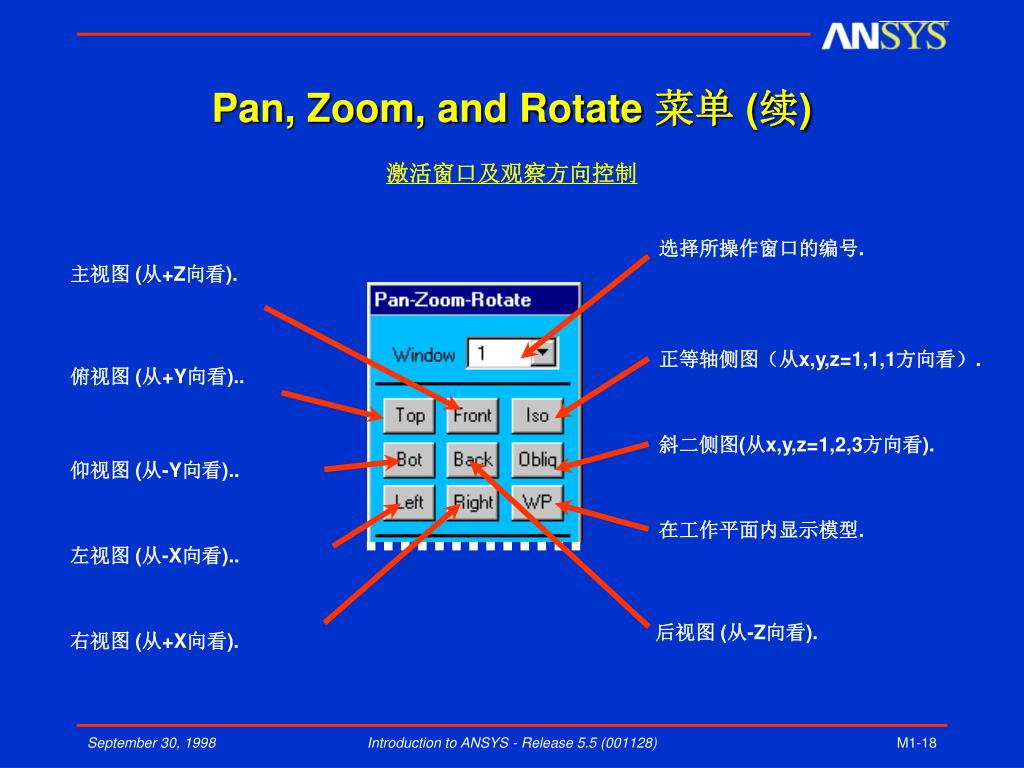

  18. Pan, Zoom, and Rotate 菜单 (续) 激活窗口及观察方向控制 选择所操作窗口的编号. 主视图 (从+Z向看). 正等轴侧图(从x,y,z=1,1,1方向看). 俯视图 (从+Y向看).. 斜二侧图(从x,y,z=1,2,3方向看). 仰视图 (从-Y向看).. 在工作平面内显示模型. 左视图 (从-X向看).. 后视图 (从-Z向看). 右视图 (从+X向看). Introduction to ANSYS - Release 5.5 (001128)

  19. Pan, Zoom, and Rotate 菜单 (续) 缩放选项及缩放平移按钮 恢复到缩放前的画面. 选择正方型的中央放大. 选择矩形的两个对角点放大,矩形的长宽比与显示窗口的长宽比相同. 选择矩形的两个对角点放大. 将模型向上平移一个单位*. 将模型向左平移一个单位*. 将模型向右平移一个单位*. 将模型缩小一个单位*. 将模型放大一个单位*. 将模型向下平移一个单位*. *平移及缩放的单位可以由滚动条进行设定,详见下页. Introduction to ANSYS - Release 5.5 (001128)

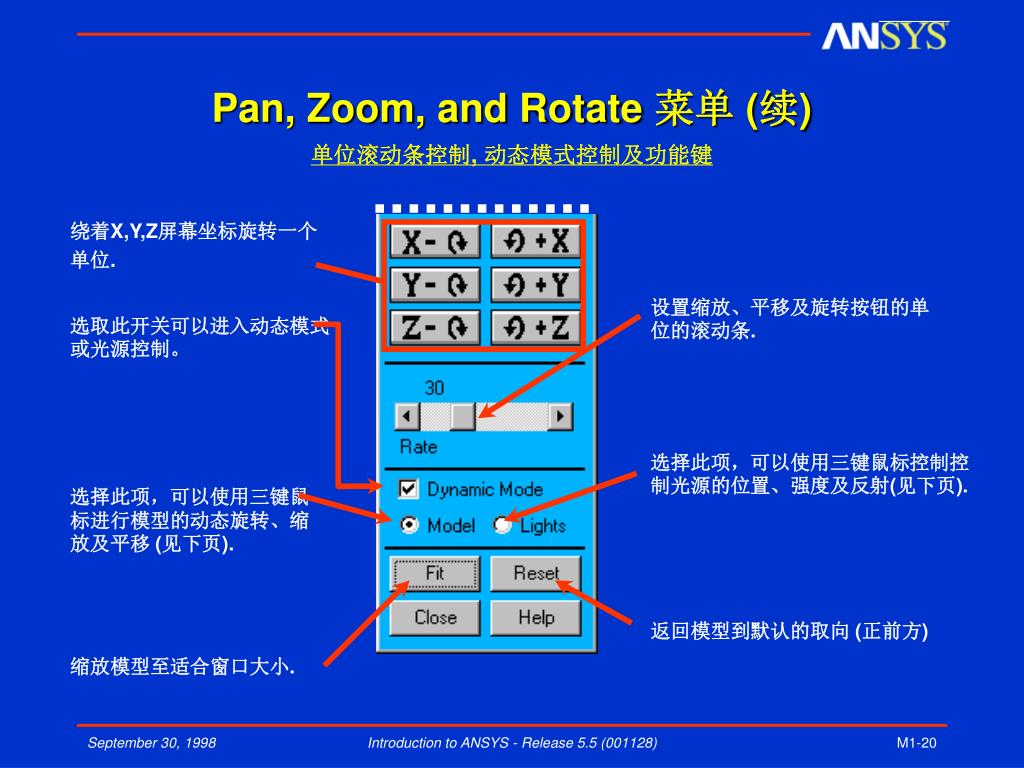

  20. Pan, Zoom, and Rotate 菜单 (续) 单位滚动条控制, 动态模式控制及功能键 绕着X,Y,Z屏幕坐标旋转一个 单位. 设置缩放、平移及旋转按钮的单位的滚动条. 选取此开关可以进入动态模式或光源控制。 选择此项,可以使用三键鼠标控制控制光源的位置、强度及反射(见下页). 选择此项,可以使用三键鼠标进行模型的动态旋转、缩放及平移 (见下页). 返回模型到默认的取向 (正前方) 缩放模型至适合窗口大小. Introduction to ANSYS - Release 5.5 (001128)

  21. Pan, Zoom, and Rotate 菜单 (续) 使用动态模式控制 选取动态模式. 您就可以使用鼠标键进行模型的动态的平移、旋转、缩放操作. 注意: 也可以不选取动态模式,直接按住Control键进行模型的平移、旋转、缩放操作. Introduction to ANSYS - Release 5.5 (001128)

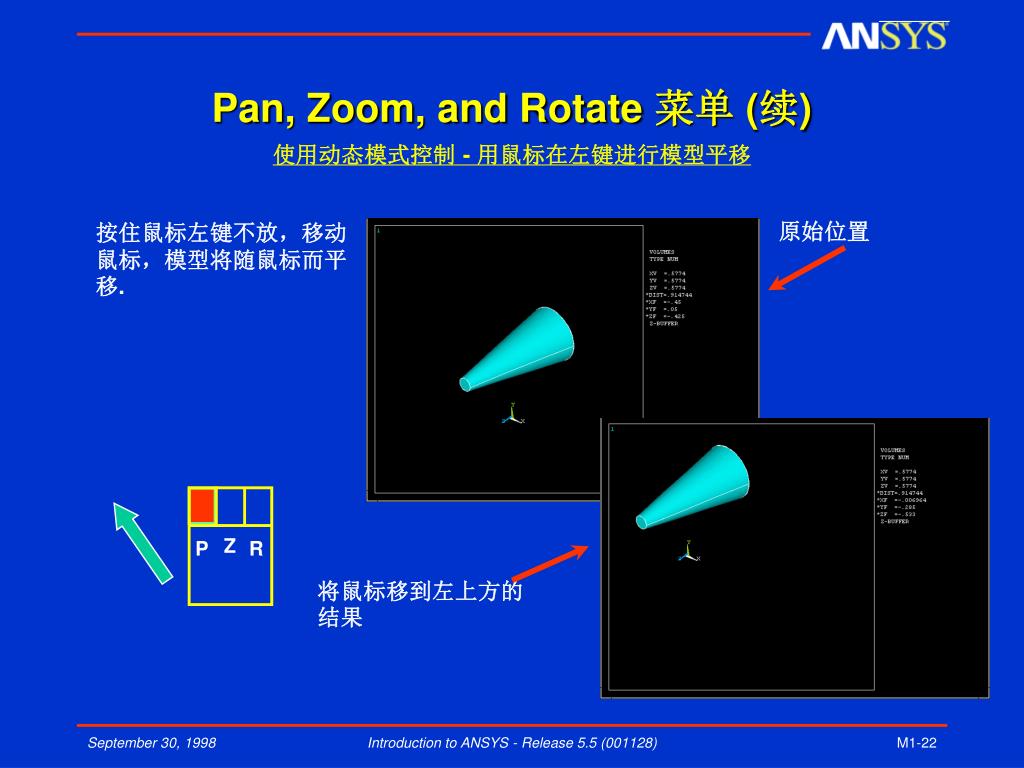

  22. Pan, Zoom, and Rotate 菜单 (续) 使用动态模式控制 - 用鼠标在左键进行模型平移 按住鼠标左键不放,移动鼠标,模型将随鼠标而平移. 原始位置 P Z R 将鼠标移到左上方的结果 Introduction to ANSYS - Release 5.5 (001128)

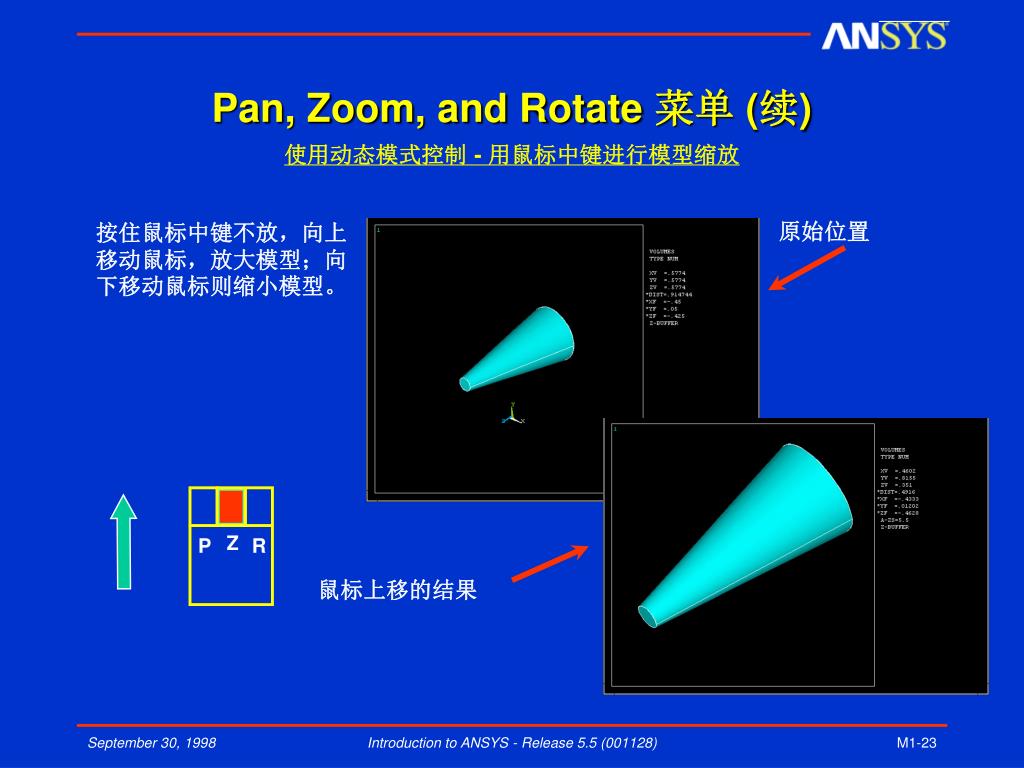

  23. P Z R Pan, Zoom, and Rotate 菜单 (续) 使用动态模式控制 - 用鼠标中键进行模型缩放 按住鼠标中键不放,向上移动鼠标,放大模型;向下移动鼠标则缩小模型。 原始位置 鼠标上移的结果 Introduction to ANSYS - Release 5.5 (001128)

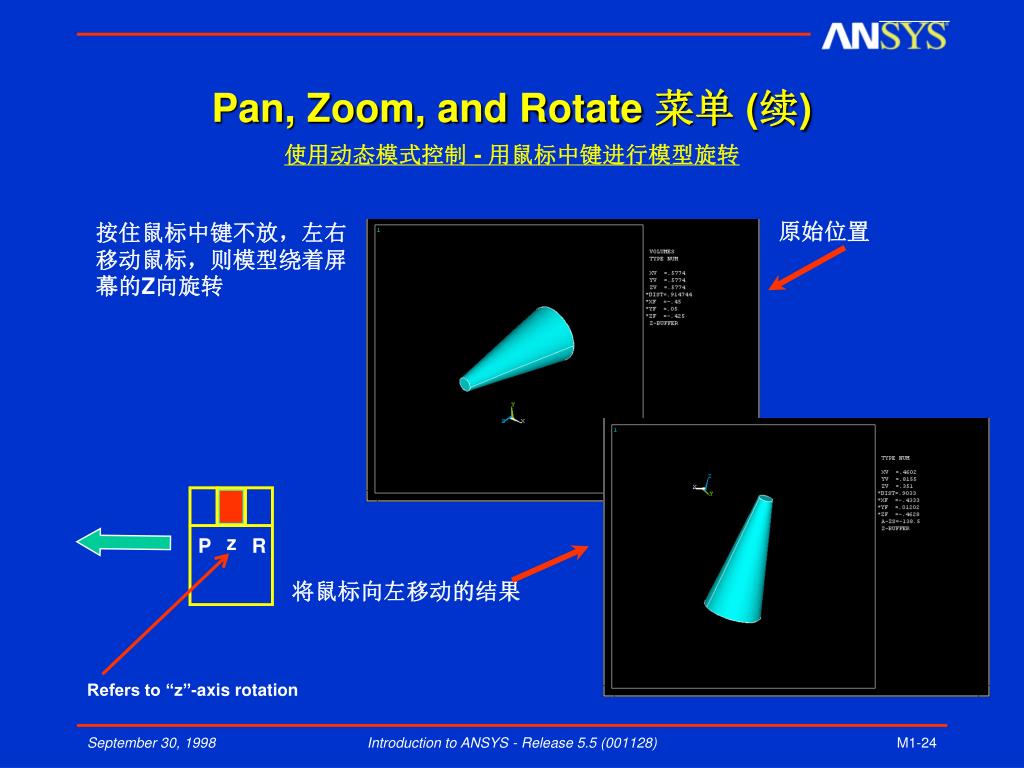

  24. Pan, Zoom, and Rotate 菜单 (续) 使用动态模式控制 - 用鼠标中键进行模型旋转 按住鼠标中键不放,左右移动鼠标,则模型绕着屏幕的Z向旋转 原始位置 P z R 将鼠标向左移动的结果 Refers to “z”-axis rotation Introduction to ANSYS - Release 5.5 (001128)

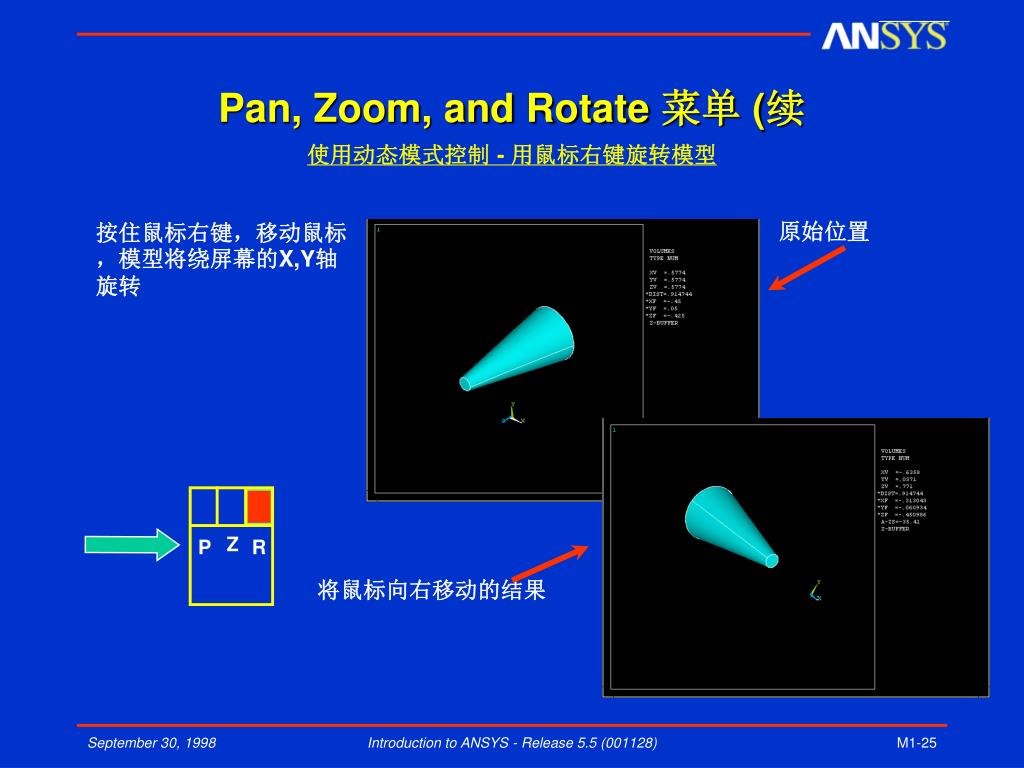

  25. P Z R Pan, Zoom, and Rotate 菜单 (续 使用动态模式控制 - 用鼠标右键旋转模型 按住鼠标右键,移动鼠标,模型将绕屏幕的X,Y轴旋转 原始位置 将鼠标向右移动的结果 Introduction to ANSYS - Release 5.5 (001128)

  26. 练习 - Pan, Zoom, Rotate菜单 1. 启动ANSYS. 2. 恢复数据文件, wheel.db. Utility Menu: File > Resume from ... 3. 选择 wheel.db. Introduction to ANSYS - Release 5.5 (001128)

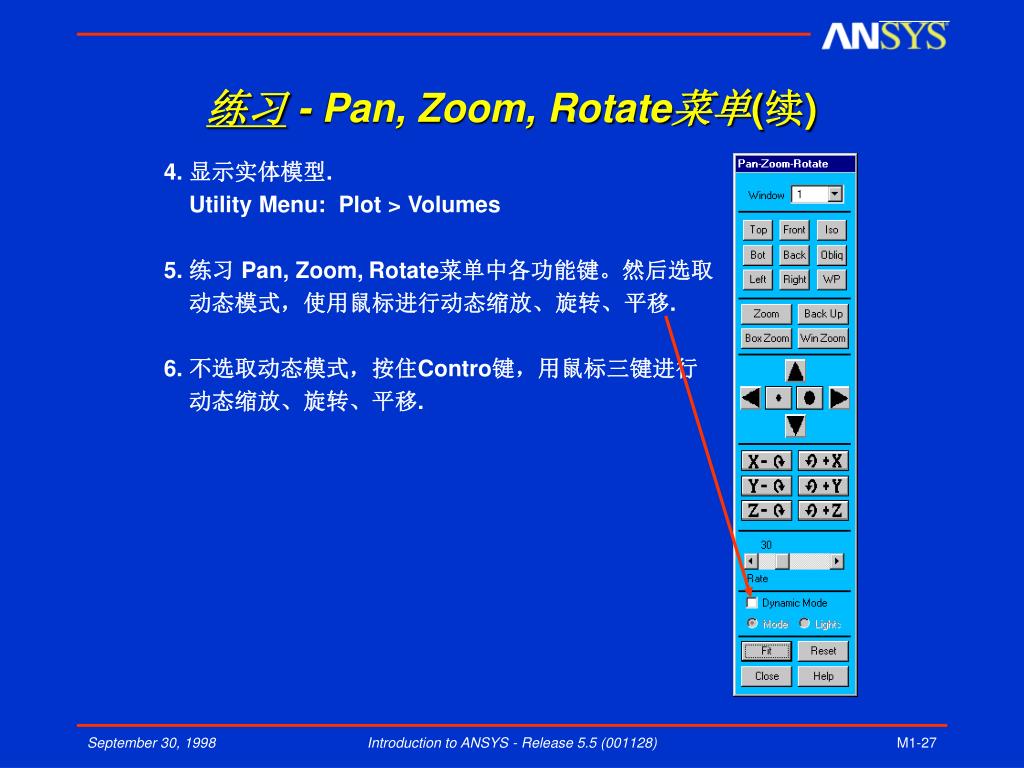

  27. 练习 - Pan, Zoom, Rotate菜单(续) 4. 显示实体模型. Utility Menu: Plot > Volumes 5. 练习Pan, Zoom, Rotate菜单中各功能键。然后选取 动态模式,使用鼠标进行动态缩放、旋转、平移. 6. 不选取动态模式,按住Contro键,用鼠标三键进行 动态缩放、旋转、平移. Introduction to ANSYS - Release 5.5 (001128)

  28. Definition 图形拾取 1-5a.定义图形拾取及两种使用方法. Objective 图形拾取为使用鼠标在图形窗口中拾取模型图元及坐标定位. • 使用: • 拾取坐标 - 定位一个新点(关键点或节点)的坐标. • 检索拾取 - 拾取已经存在的模型元素. Introduction to ANSYS - Release 5.5 (001128)

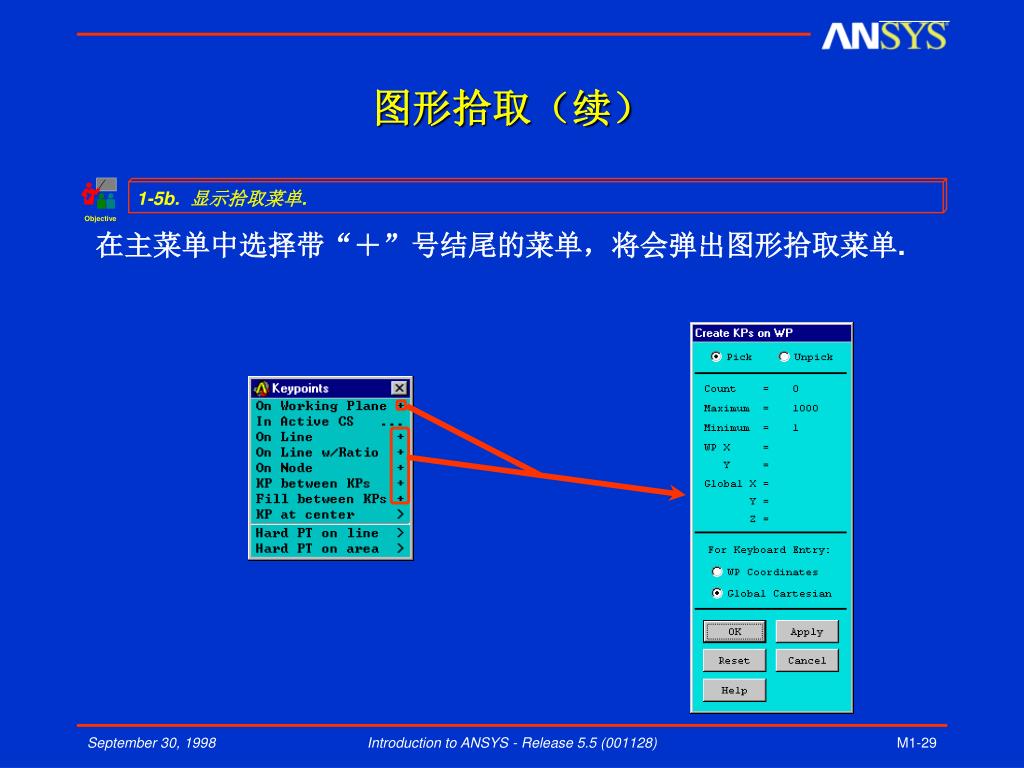

  29. 图形拾取(续) 1-5b. 显示拾取菜单. Objective 在主菜单中选择带“+”号结尾的菜单,将会弹出图形拾取菜单. Introduction to ANSYS - Release 5.5 (001128)

  30. 图形拾取(续) 拾取菜单 功能 拾取模式 拾取状况 拾取的数据 键盘输入选项 执行键 定位拾取 检索拾取 Introduction to ANSYS - Release 5.5 (001128)

  31. 图形拾取(续) 鼠标键功能定义 1-5c.图形拾取中各鼠标键的功能. Objective 左键 拾取(或取消)距离鼠标点最近的图元或坐标. 按住此键进行拖拉,可以予览被拾取的图元或坐标. 中键 (对于两键鼠标可以用Shift加鼠标右键代替) 相当于拾取图形拾取菜单中的APPLY. 右键 在拾取和取消之间切换. Introduction to ANSYS - Release 5.5 (001128)

  32. 3)帮助系统 Introduction to ANSYS - Release 5.5 (001128)

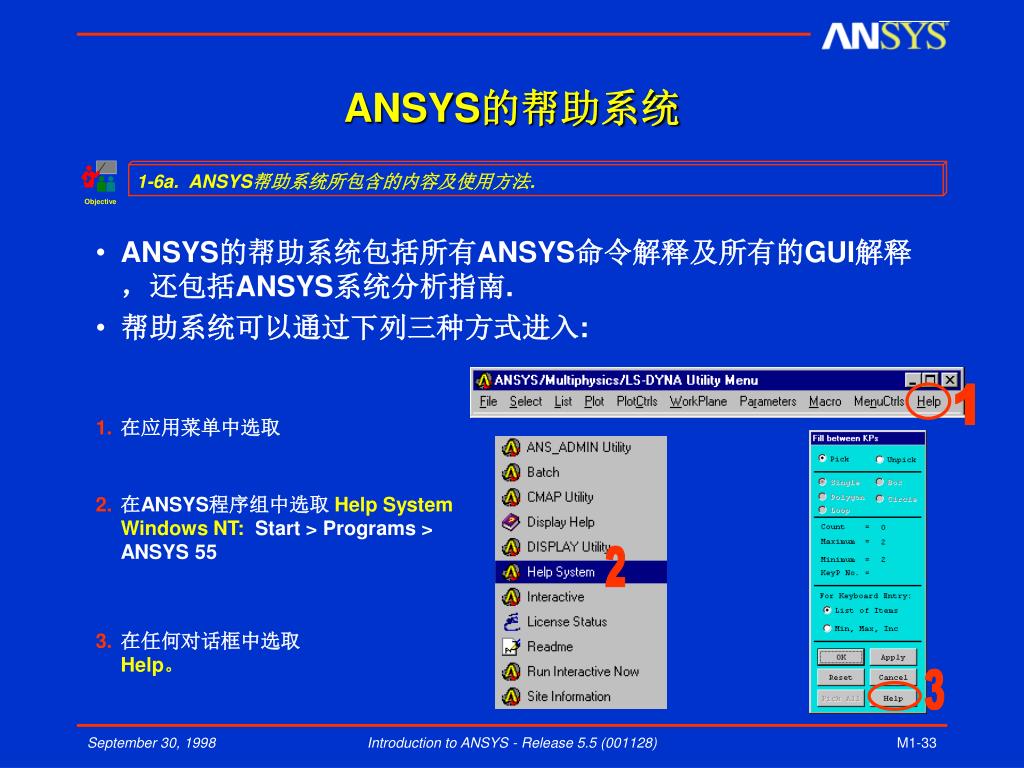

  33. 2 3 ANSYS的帮助系统 1-6a. ANSYS帮助系统所包含的内容及使用方法. Objective • ANSYS的帮助系统包括所有ANSYS命令解释及所有的GUI解释,还包括ANSYS系统分析指南. • 帮助系统可以通过下列三种方式进入: 1 1. 在应用菜单中选取 2. 在ANSYS程序组中选取 Help System Windows NT: Start > Programs > ANSYS 55 3. 在任何对话框中选取Help。 Introduction to ANSYS - Release 5.5 (001128)

  34. ANSYS的帮助系统(续) 1-6b. 在ANSYS帮助系统中使用超连接. Objective 带矩形框的项目为超连接. 选取此超连接将得到更详细的帮助. Introduction to ANSYS - Release 5.5 (001128)

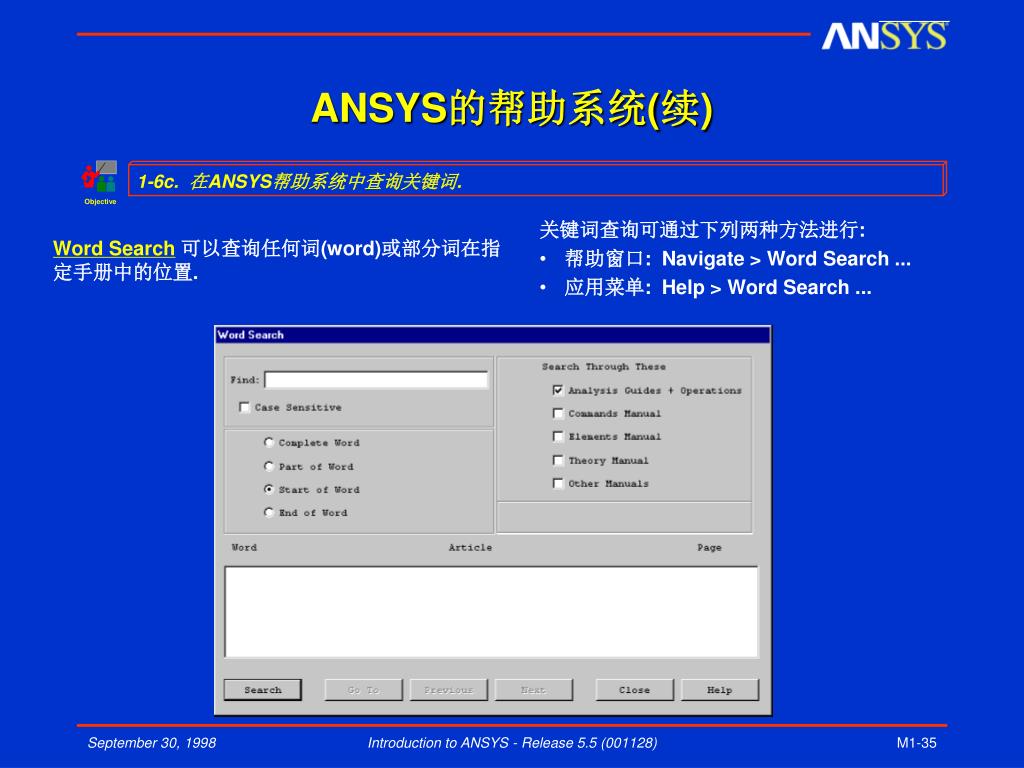

  35. ANSYS的帮助系统(续) 1-6c. 在ANSYS帮助系统中查询关键词. Objective • 关键词查询可通过下列两种方法进行: • 帮助窗口: Navigate > Word Search ... • 应用菜单: Help > Word Search ... Word Search 可以查询任何词(word)或部分词在指定手册中的位置. Introduction to ANSYS - Release 5.5 (001128)

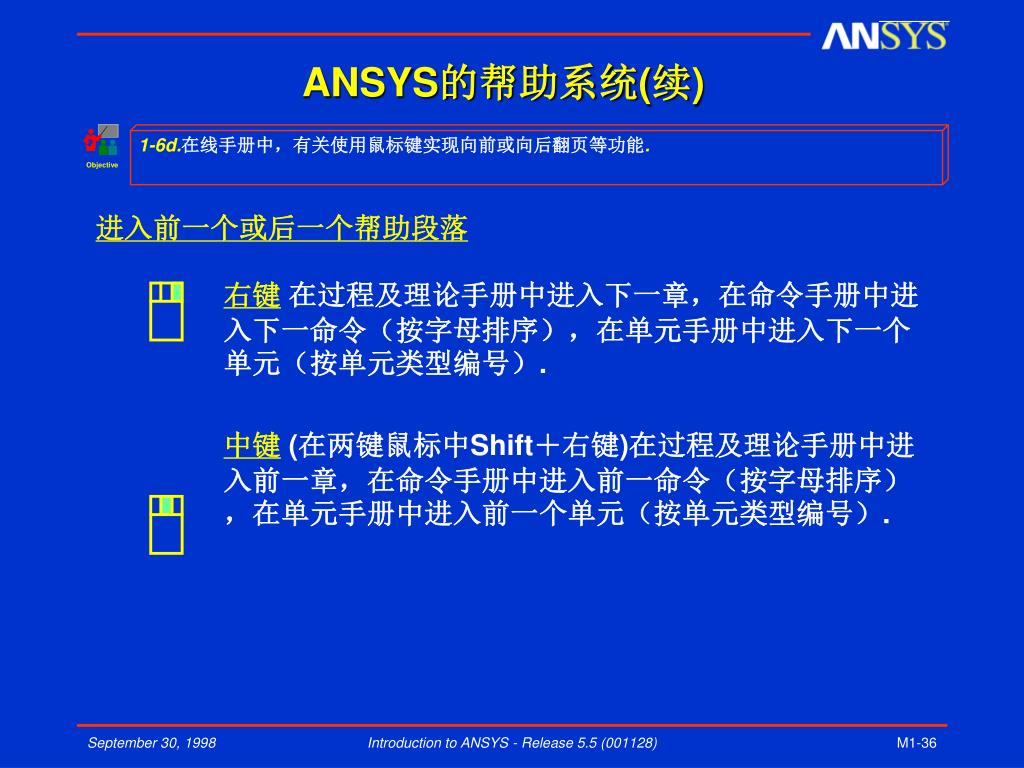

  36. ANSYS的帮助系统(续) 1-6d.在线手册中,有关使用鼠标键实现向前或向后翻页等功能. Objective 进入前一个或后一个帮助段落 右键 在过程及理论手册中进入下一章,在命令手册中进入下一命令(按字母排序),在单元手册中进入下一个单元(按单元类型编号). 中键 (在两键鼠标中Shift+右键)在过程及理论手册中进入前一章,在命令手册中进入前一命令(按字母排序),在单元手册中进入前一个单元(按单元类型编号). Introduction to ANSYS - Release 5.5 (001128)

  37. 鼠标键功能总结 Introduction to ANSYS - Release 5.5 (001128)

  38. ANSYS 在线教学 • ANSYS在线教学提供完整的循序渐进的ANSYS分析步骤,包含多个分析领域,在5.5以前是以ANSYS WORKBOOK提供. • 设计成交互式的,可与ANSYS使用同一个屏幕. • 需要HTML 3.2浏览器 (建议使用Netscape Communicator 4.0). • 每个教学文件中都包含从ANSYS图形窗口中拷贝出来的一些步骤中的彩色图形. • 包含大多数分析结果的真彩色动画. • 使用超文本连接,需要时可弹出项目词汇解释,在屏幕底部显示. • 可使用浏览器的查找及打印功能. • 在后面的培训课程中,您可以运行这些在线教学文件,作为课堂练习的一部分。此部分内容可以在此课程中作为ANSYS的在线帮助来介绍。 Introduction to ANSYS - Release 5.5 (001128)

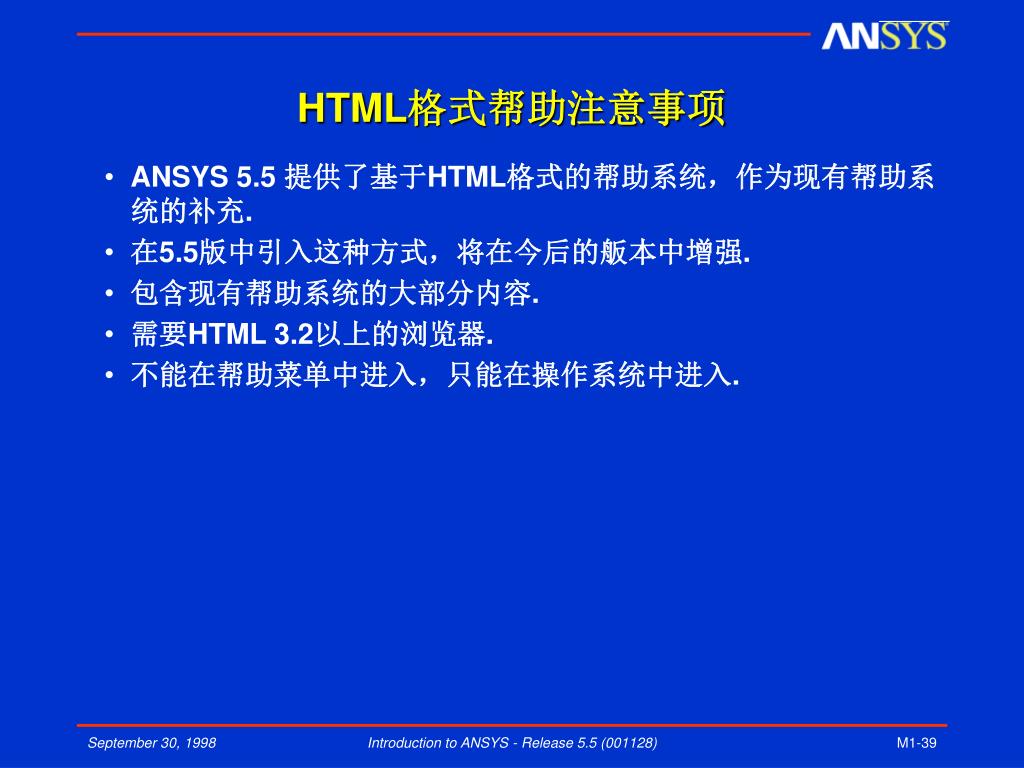

  39. HTML格式帮助注意事项 • ANSYS 5.5 提供了基于HTML格式的帮助系统,作为现有帮助系统的补充. • 在5.5版中引入这种方式,将在今后的舨本中增强. • 包含现有帮助系统的大部分内容. • 需要HTML 3.2以上的浏览器. • 不能在帮助菜单中进入,只能在操作系统中进入. Introduction to ANSYS - Release 5.5 (001128)

  40. 4)退出 ANSYS Introduction to ANSYS - Release 5.5 (001128)

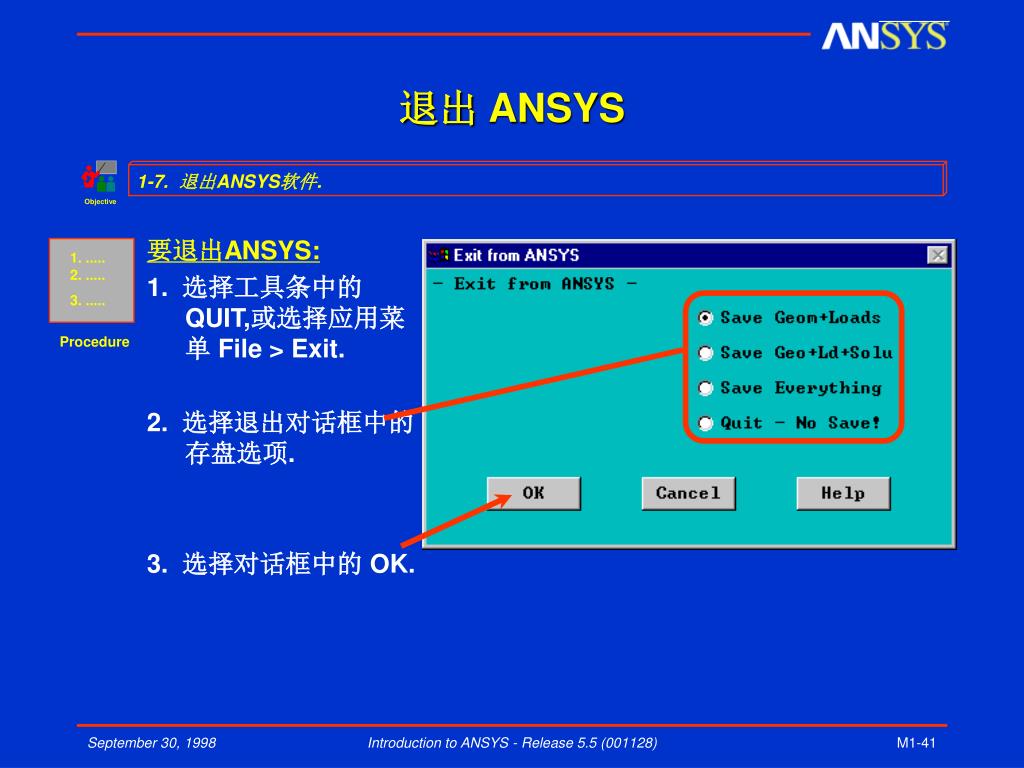

  41. 1. ..... 2. ..... 3. ..... Procedure 退出 ANSYS 1-7. 退出ANSYS软件. Objective 要退出ANSYS: 1. 选择工具条中的QUIT,或选择应用菜单 File > Exit. 2. 选择退出对话框中的存盘选项. 3. 选择对话框中的OK. Introduction to ANSYS - Release 5.5 (001128)

  42. 练习 - 图形选取 1. 清除所有模型,开始一个新的数据库. Utility Menu: File > Clear & Start New ... a. 选择OK清除 数据库. b. 选择Yes 确认清除数据库. Introduction to ANSYS - Release 5.5 (001128)

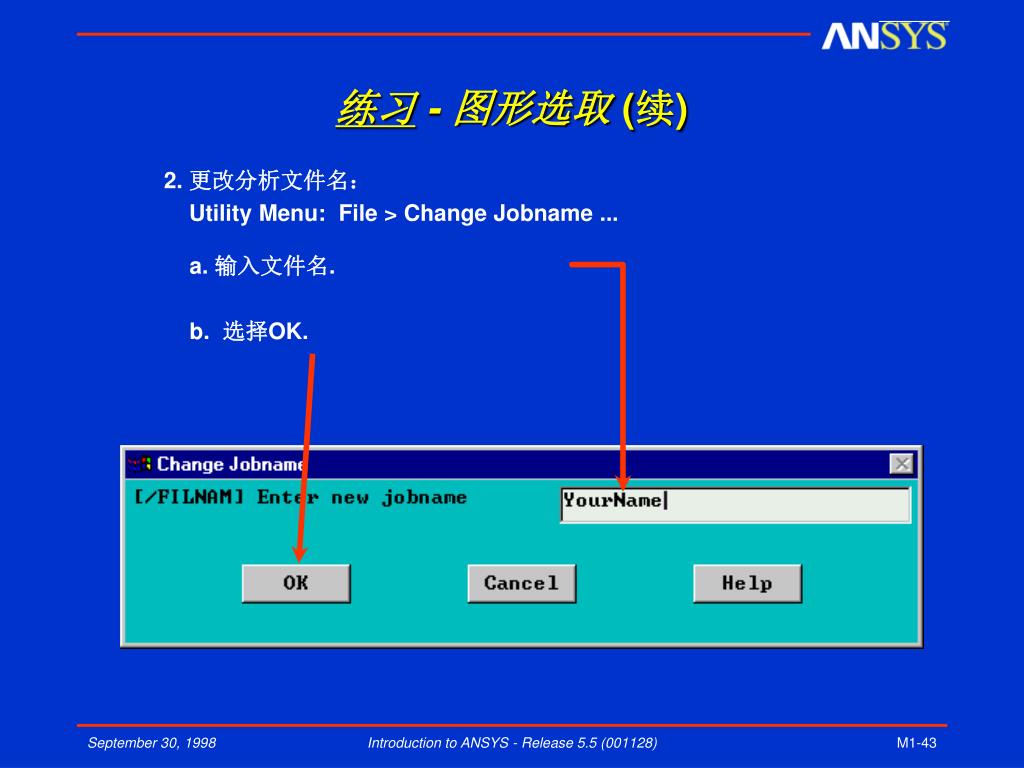

  43. 练习 - 图形选取 (续) 2. 更改分析文件名: Utility Menu: File > Change Jobname ... a. 输入文件名. b. 选择OK. Introduction to ANSYS - Release 5.5 (001128)

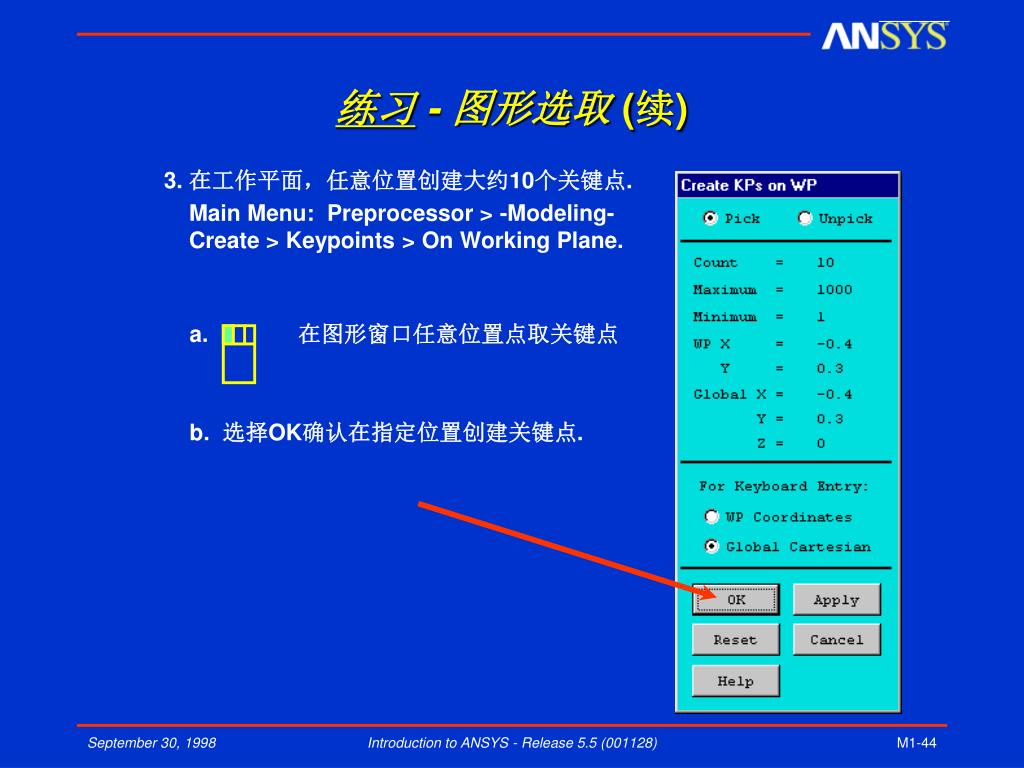

  44. 练习 - 图形选取 (续) 3. 在工作平面,任意位置创建大约10个关键点. Main Menu: Preprocessor > -Modeling-Create > Keypoints > On Working Plane. a. 在图形窗口任意位置点取关键点 b. 选择OK确认在指定位置创建关键点. Introduction to ANSYS - Release 5.5 (001128)

  45. 练习 - 图形选取 (续) 4. 连接关键点,创建线. Main Menu: Preprocessor > -Modeling-Create > Lines- Lines > Straight Line a. 每条线选择一对关键点. b. 选择OK 或Cancel 关闭对话框. Utility Menu: Plot > Lines Introduction to ANSYS - Release 5.5 (001128)

  46. 练习 - 图形选取 (续) 5. 删除部分创建的线及连接线的关键点. Main Menu: Preprocessor > -Modeling-Delete > Line and Below a. 拾取几条线. b. 选择OK删除选择的线及线上的关键点. 6. 列出剩下的关键点及其坐标. Utility Menu: List > Keypoints > Coordinates only (File > Close to close list window). 7. 退出ANSYS. 工具条: Quit Introduction to ANSYS - Release 5.5 (001128)
