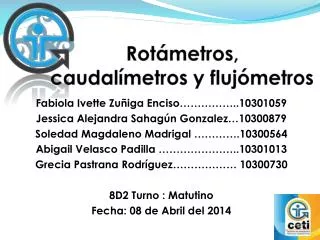

Rot metros caudal metros y fluj metros

Rotámetros, caudalímetrosy flujómetros

Fabiola Ivette Zuñiga Enciso……………..10301059

Jessica Alejandra Sahagún Gonzalez…10300879

Soledad Magdaleno Madrigal ………….10300564

Abigail Velasco Padilla …………………..10301013

Grecia Pastrana Rodríguez……………… 10300730

8D2 Turno : Matutino

Fecha: 08 de Abril del 2014


Introducci n

Introducción

A continuación les presentaremos la información más relevante acerca de los rotámetros, caudalímetros y flujómetros, repasando sus inicios, sus elementos y su funcionamiento.


Antecedentes

Antecedentes


Desarrollo del tema

Desarrollo del tema

Rotámetro

Un rotámetro es un medidor de caudal en tuberías de área variable, de caída de presión constante.


Partes

Partes

Flotador (indicador).

Cuerpo (vidrio o metal)

Escala lineal


Fundamento

Fundamento

Se basa en que el desplazamiento del émbolo es proporcional al empuje realizado y la altura desplazada será equivalente a un flujo determinado.

Q = V A -------> V = Q/A Donde: Q = Caudal A = Área del rotámetro V = Velocidad (lo que desearíamos hallar)


Fluj metro

Flujómetro

El flujómetroes un mecanismo diseñado para permitir la descarga de una determinada cantidad de agua que puede trabajar de forma manual o automática.


Partes y funcionamiento del fluj metro

Partes y funcionamiento del flujómetro

  • Todo flujómetroconsta de tres partes principales, que son:

  • 1. Dos cámaras divididas por un diafragma.

  • 2. Válvula de alivio.

  • 3. Sistema de palancas.


Rot metros caudal metros y fluj metros

Para accionar el flujómetro, lo que hará el sistema de palancas será desestabilizar una leva para que la válvula de alivio se abra y permita el flujo del agua.

Una vez que fluyó la cantidad necesaria de agua la válvula se cierra, las cámaras vuelven a llenarse de agua y se puede repetir la operación.


Rot metros caudal metros y fluj metros

El flujómetrotiene la función de medir el flujo de agua en cada descarga.

Para llevar a cabo su función,

el flujómetrodebe estar

conectado directamente

con el sistema de suministro de agua.


Rot metros caudal metros y fluj metros

El flujómetromide la velocidad de las descargas de agua y expresa sus resultados en litros por hora (l/h), metros cúbicos por hora (m3/h) o pies cúbicos por hora (ft3/h)


Caudal metro

Caudalímetro

Un caudalímetro es un instrumento usado para medir linealo no lineal, la masa o caudal volumétrico de un líquido o un gas. Existen dos tipos:

A partir de una medida volumétrica.

Directamente de características

medibles de la masa. masa


Rot metros caudal metros y fluj metros

Medidavolumétrica

Si se instala un transmisor de densidad que mide ésta en condiciones de servicio, bastará aplicar su salida directamente a la salida del transmisor de caudal.


De forma directa

De forma directa

  • Térmica

    Se basan en dos principios físicos: la elevación de temperatura del fluido en su paso por un cuerpo caliente y en la pérdida de calor experimentada por un cuerpo caliente inmerso en el fluido. Con precisión ± 1 % .

  • Momentoangular

  • Se basan en el principio de conservación del momento angular de los fluidos. Con precisión de ± 1 % del valor leído.


Medidor de coriolis

Medidor de Coriolis

Se basa en el teorema de Coriolis. Hay dos formas principales:

  • Por inversión de las velocidades lineales del fluido .

  • Por inversión de las velocidades angulares del fluido mediante un tubo recto.


Conclusiones

Conclusiones

  • En conclusión el uso de instumentos para medir el caudal tanto másico como volumétrico, es de gran importancia dentro de la industria y de la vida cotidiana, como por ejemplo, desde la aplicación en el desagüe de un inodoro hasta el flujo de reactivos en un proceso industrial. Para esto existen diferentes tipos de medidores de acuerdo a las características y las necesidades que se requieran.


Referencias bibliogr ficas

Referenciasbibliográficas

1. CreusSolé A. (1997). Instrumentación Industrial. (6ª ed.). Barcelona, España: Alfaomegamarcombo.

2. FresquetJ. (2004) Instituto de Historia de la Ciencia y Documentación. Recuperado: el 29 de marzo de http://www.historiadelamedicina.org/doppler.html

3. Funcionamiento y componentes de un fluxómetro (28 de Diciembre del 2011). Recuperado el: 29 de marzo de http://www.quiminet.com/articulos/funcionamiento-y-componentes-del-fluxometro-2654768.htm


Rot metros caudal metros y fluj metros

4. OMEGA. (Introducción de Caudalímetros). Recuperado el: 26 de marzodel 2014 de https://es.omega.com/prodinfo/caudalimetros.html

5. Ordóñez J., Trejos D (2005) Medidores de flujo. Recuperado el: 29 de marzo de http://www.monografias.com/trabajos31/medidores-flujo/medidores-flujo.shtml

6. Rotámetros Fundamentos y Calibración . Recuperado el: 28 de marzo del 2014, de http://www.efn.uncor.edu/departamentos/aero/Asignaturas/MecFluid/material/Teoria%20Rotametro.pdfhttp://www.efn.uncor.edu/departamentos/aero/Asignaturas/MecFluid/material/Teoria%20Rotametro.pdf
