An Automatic Generation of Dynamic Finite State Automata Parser for VMF

1. An Automatic Generation of Dynamic Finite State Automata Parser for VMF

2. Objectives • VMF급 메시지를 위한 동적 FSA 파서 개발 • 효율적이고 정확한 메시지 처리 • 의미 분석을 위한 동적 State Diagram 구성 • 메시지 기반의 파서 생성기 개발 • 높은 유연성과 유지 보수성을 지향 • 최대한으로 자동화된 VMF 파서 개발을 지원

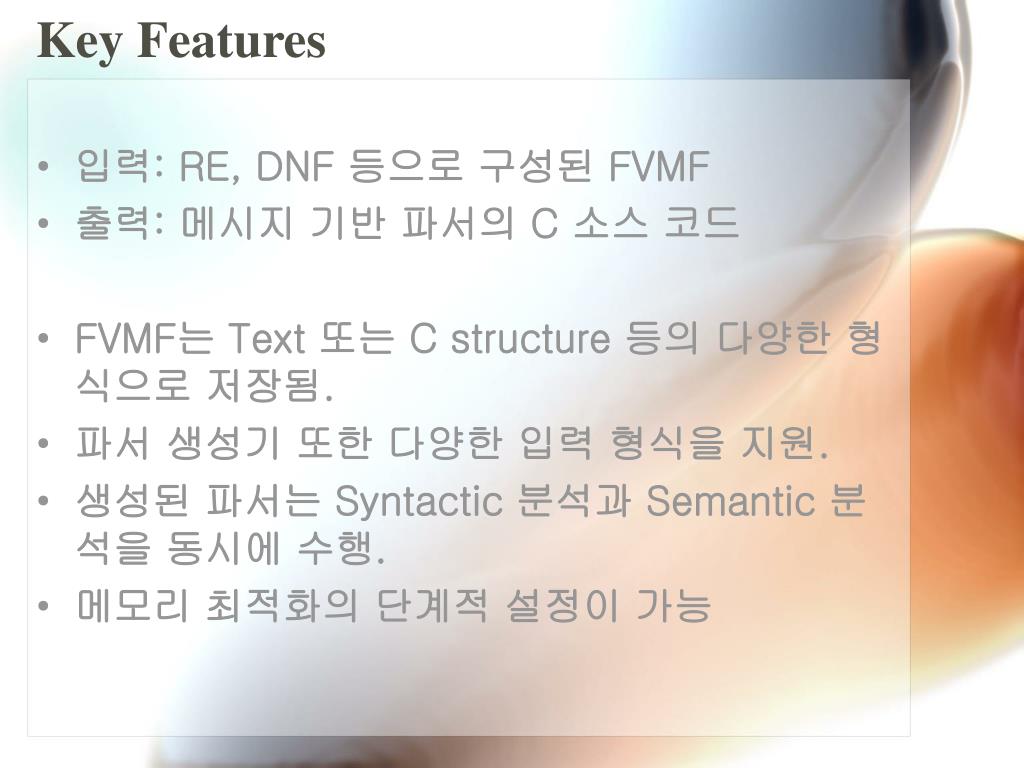

3. Key Features • 입력: RE, DNF 등으로 구성된 FVMF • 출력: 메시지 기반 파서의 C 소스 코드 • FVMF는 Text 또는 C structure 등의 다양한 형식으로 저장됨. • 파서 생성기 또한 다양한 입력 형식을 지원. • 생성된 파서는 Syntactic 분석과 Semantic 분석을 동시에 수행. • 메모리 최적화의 단계적 설정이 가능

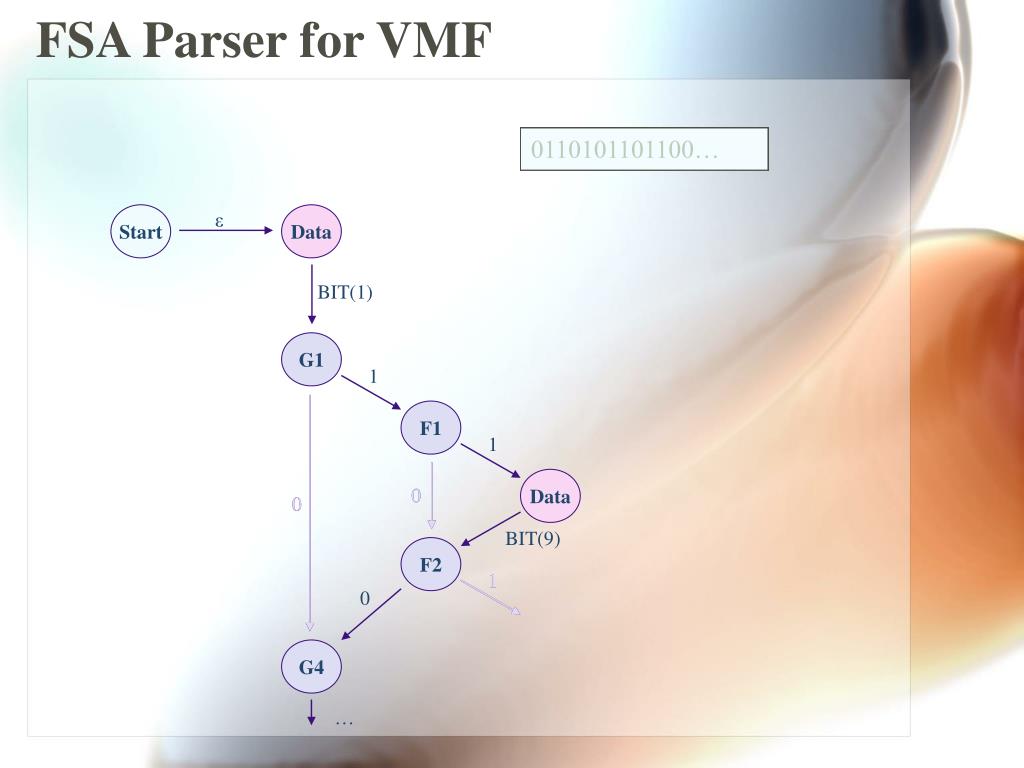

4. FSA Parser for VMF 0110101101100… 0110101101100… 0110101101100… 0110101101100… 0110101101100… 0110101101100… 0110101101100… 0110101101100… 0110101101100… 0110101101100… ε Start Data BIT(1) G1 1 F1 1 Data 0 0 0 0 BIT(9) F2 1 1 0 G4 …

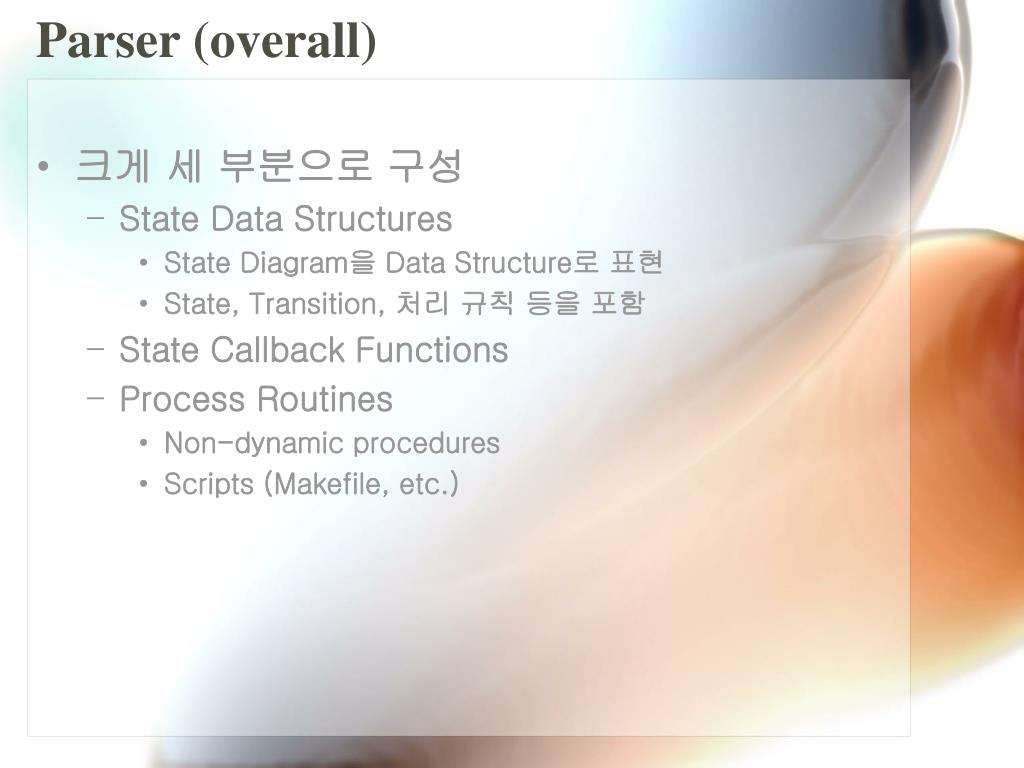

5. Parser (overall) • 크게 세 부분으로 구성 • State Data Structures • State Diagram을 Data Structure로 표현 • State, Transition, 처리 규칙 등을 포함 • State Callback Functions • Process Routines • Non-dynamic procedures • Scripts (Makefile, etc.)

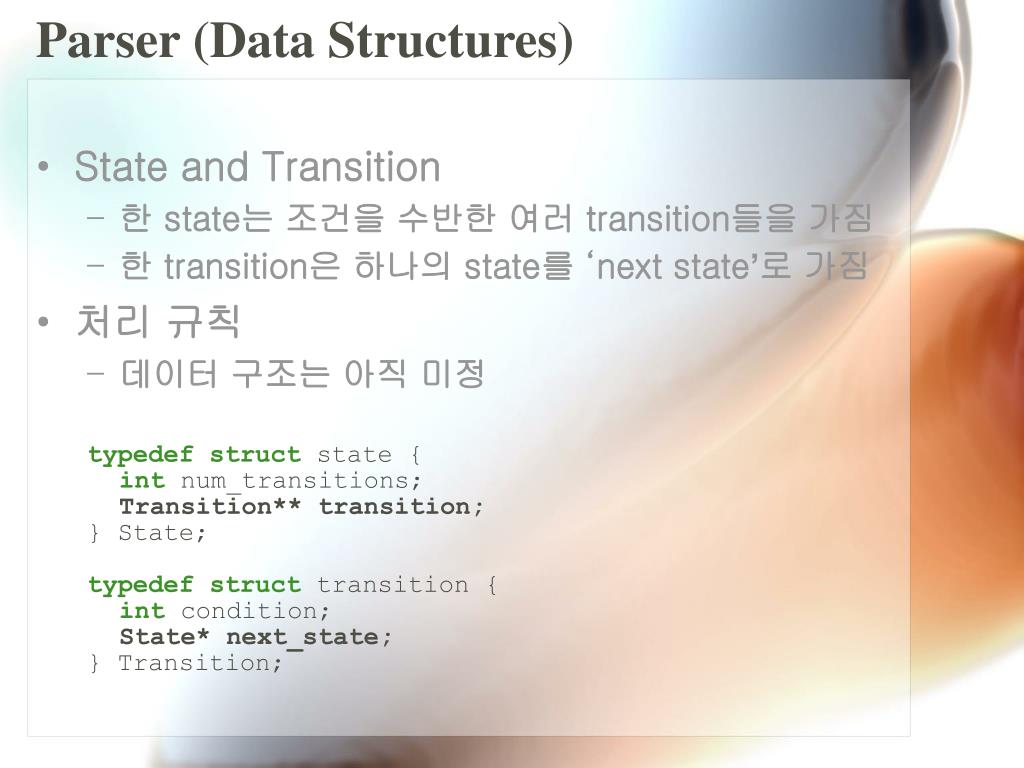

6. Parser (Data Structures) • State and Transition • 한 state는 조건을 수반한 여러 transition들을 가짐 • 한 transition은 하나의 state를 ‘next state’로 가짐 • 처리 규칙 • 데이터 구조는 아직 미정 typedef struct state { int num_transitions; Transition** transition; } State; typedef struct transition { int condition; State* next_state; } Transition;

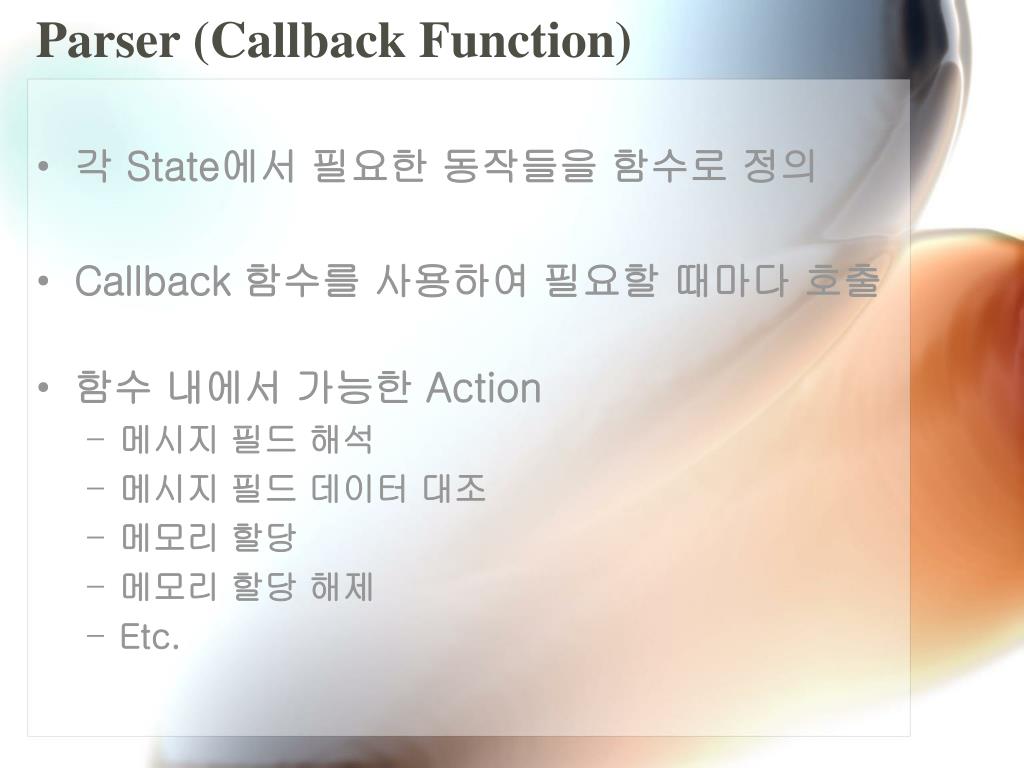

7. Parser (Callback Function) • 각 State에서 필요한 동작들을 함수로 정의 • Callback 함수를 사용하여 필요할 때마다 호출 • 함수 내에서 가능한 Action • 메시지 필드 해석 • 메시지 필드 데이터 대조 • 메모리 할당 • 메모리 할당 해제 • Etc.

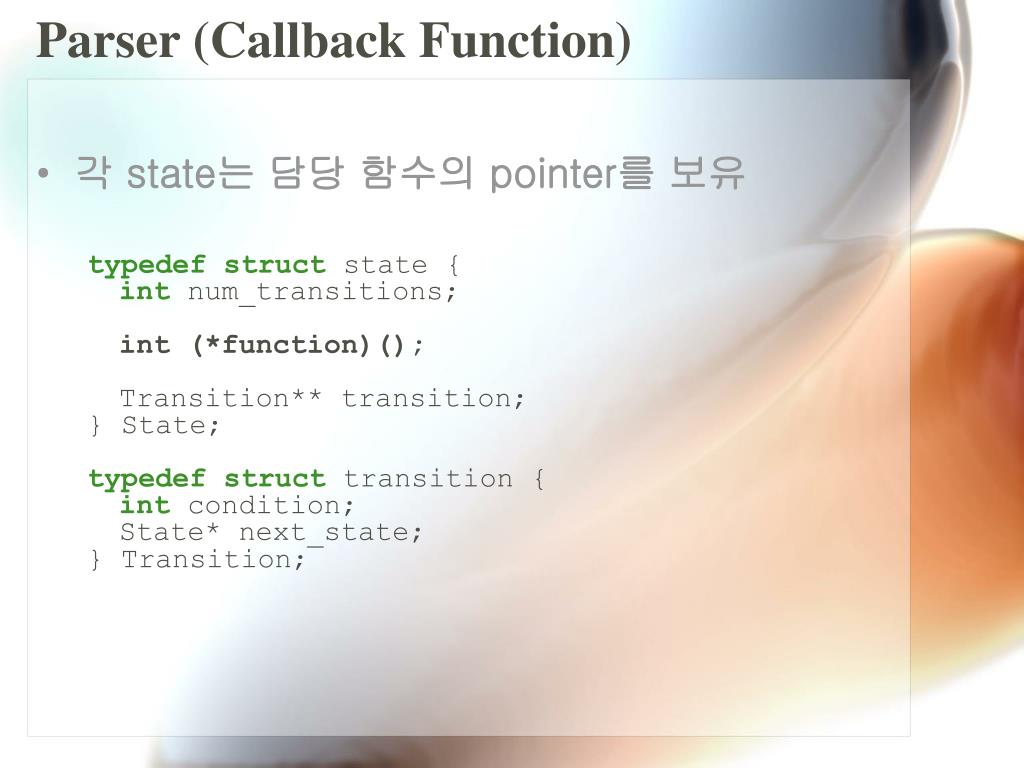

8. Parser (Callback Function) • 각 state는 담당 함수의 pointer를 보유 typedef struct state { int num_transitions; int (*function)(); Transition** transition; } State; typedef struct transition { int condition; State* next_state; } Transition;

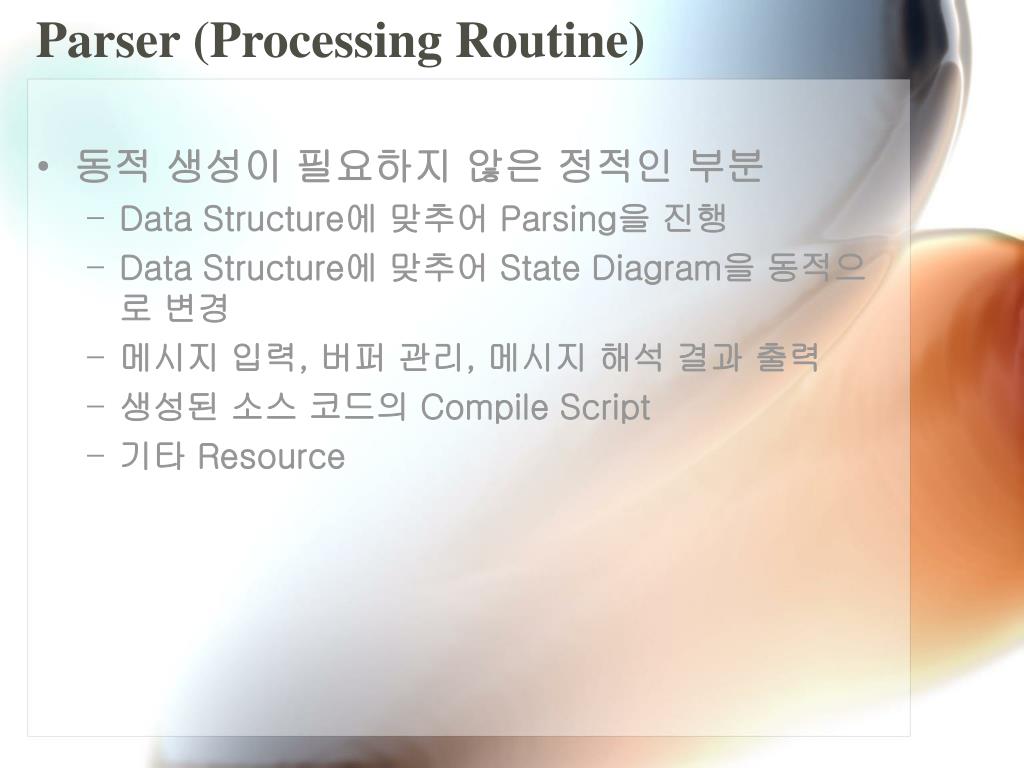

9. Parser (Processing Routine) • 동적 생성이 필요하지 않은 정적인 부분 • Data Structure에 맞추어 Parsing을 진행 • Data Structure에 맞추어 State Diagram을 동적으로 변경 • 메시지 입력, 버퍼 관리, 메시지 해석 결과 출력 • 생성된 소스 코드의 Compile Script • 기타 Resource

10. Parser (Processing Routine) • 핵심 동작의 알고리즘은 정적으로 구현 State* cur_State = startState; While (cur_State->num_transitions != 0) { for (i = 0; i <= cur_State->num_transitions; i++) if (cur_Condition == cur_State->transitions[i]->condition) { nextState = cur_state->transitions[i]->next_state; break; } cur_state->function(); cur_state = nextState; }

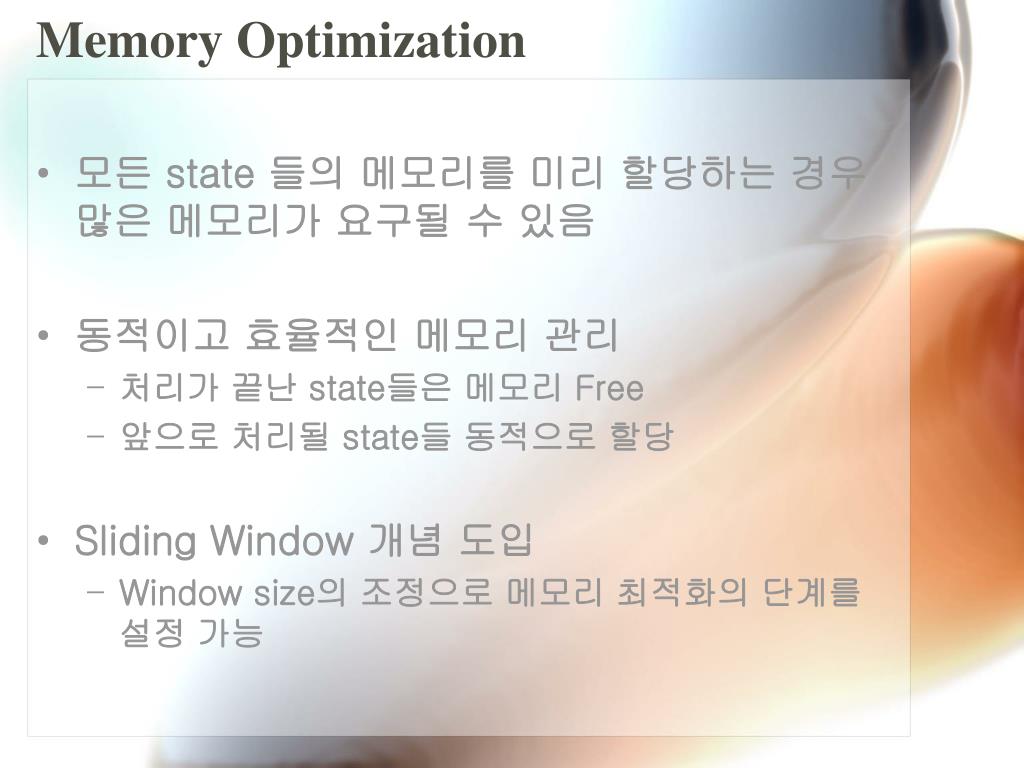

11. Memory Optimization • 모든 state 들의 메모리를 미리 할당하는 경우 많은 메모리가 요구될 수 있음 • 동적이고 효율적인 메모리 관리 • 처리가 끝난 state들은 메모리 Free • 앞으로 처리될 state들 동적으로 할당 • Sliding Window 개념 도입 • Window size의 조정으로 메모리 최적화의 단계를 설정 가능

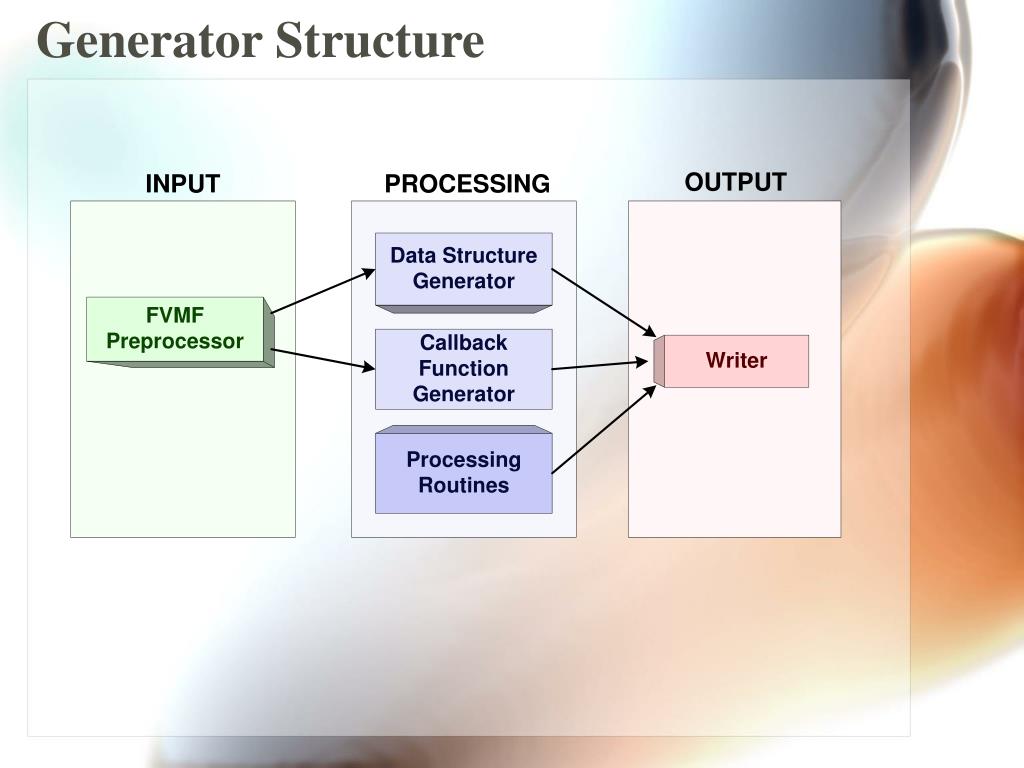

12. Generator Structure

13. Future Work • 향상된 Automata를 구현한 관련 연구 Survey • 처리 규칙을 포함한 Semantic 분석 알고리즘 연구 • Sliding Window 알고리즘의 적용 • Requirement Specification 및 기타 Design 문서 작성 • Parser의 시범적 구현
