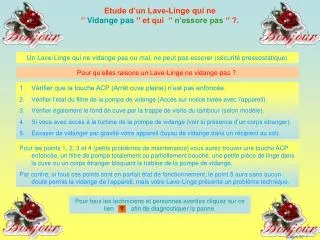

1. Etude d’un Lave-Linge qui ne ‘’ Vidange pas ‘’ et qui ‘’ n’essore pas ‘’ ?. Un Lave-Linge qui ne vidange pas ou mal, ne peut pas essorer (sécurité pressostatique) Pour qu’elles raisons un Lave-Linge ne vidange pas ?. • Vérifier que la touche ACP (Arrêt cuve pleine) n’est pas enfoncée. • Vérifier l’état du filtre de la pompe de vidange (Accès sur notice livrée avec l’appareil). • Vérifier également le fond de cuve par la trappe de visite du tambour (selon modèle). • Si vous avez accès à la turbine de la pompe de vidange (voir si présence d’un corps étranger). • Essayer de vidanger par gravité votre appareil (tuyau de vidange dans un récipient au sol). Pour les points 1, 2, 3 et 4 (petits problèmes de maintenance) vous aurez trouver une touche ACP enfoncée, un filtre de pompe totalement ou partiellement bouché, une petite pièce de linge dans la cuve ou un corps étranger bloquant la turbine de la pompe de vidange. Par contre, si tous ces points sont en parfait état de fonctionnement, le point 5 aura sans aucun doute permis la vidange de l’appareil, mais votre Lave-Linge présente un problème technique. Pour tous les techniciens et personnes averties cliquez sur ce lien afin de diagnostiquer la panne. Diapo N° 1

2. Etude d’un Lave-Linge qui ne ‘’ Vidange pas ‘’ et qui ‘’ n’essore pas ‘’ ?. Quand votre Lave-Linge est juste avant le ‘’ cran de vidange ‘’, le schéma se présente ainsi. Le pressostat en niveau Haut (contact 11-14) ne peut pas alimenter le thermoplongeur (contact 3 -T du programmareur ‘’ ouvert ‘’, ni l’électrovanne ni la pompe de vidange, mais donne par le contact ‘’ouvert ’’ de 11-12 du pressostat une information ‘’ cuve pleine ‘’ (état 1) au module électronique qui par conséquence ‘’ interdit ‘’ l’essorage. A ce moment précis, le moteur principal gère seulement les rotations ‘’ lavage ‘’ du tambour. Pour le ‘’ cran ‘’de vidange, cliquez sur ce lien Contact Verrou Programmateur P Pressostat T 14 Thermoplongeur 11 3 12 B Electrovanne EV T Information niveau au module état 1 11 PV Pompe de vidange B Diapo N° 2

3. Etude d’un Lave-Linge qui ne ‘’ Vidange pas ‘’ et qui ‘’ n’essore pas ‘’ ?. Quand votre Lave-Linge est sur le ‘’ cran de vidange, le schéma se présente ainsi. La pompe de vidange est alimentée par le contact 11-B du programmateur et vide la cuve. Le contact du pressostat qui était en 11-14 (niveau Haut) va basculer en 11-12 ( la cuve sera pratiquement vide). Le pressostat en basculant son contact en 11-12 donnera une information différente au module électronique (état 0), ce qui permettra au moteur principal de lancer le tambour à la vitesse essorage via un contact du programmateur et du module. Diagnostique et explications, cliquez sur ce lien. P Pressostat T 14 Thermoplongeur 11 3 12 B Electrovanne EV T Information niveau au module état 0 11 PV Pompe de vidange B Diapo N° 3

4. Etude d’un Lave-Linge qui ne ‘’ Vidange pas ‘’ et qui ‘’ n’essore pas ‘’ ?. • Alors me direz-vous: ‘’ Pourquoi mon Lave –Linge ne vidange pas ‘’ ?. • Sur le ‘’ cran ‘’ de vidange, si la tension (220 volts) est présente sur les cosses électriques de votre pompe, votre pompe est ‘’ H S’’: (soit la bobine électrique ou l’enroulement est coupé) soit le protecteur thermique interne à la pompe est également coupé ou la pompe par elle-même présente un problème de ‘’ démagnétisation ‘’. • Le programmateur est ‘’ H S ’’ (contact 11-B) n’est plus fonctionnel. • Le pressostat (ou sa ligne pressostatique est ‘’ H S’’ (contact 11-12) ne bascule pas. • Il est nécessaire de ne pas exclure des problèmes de fileries (PB rare). P Pressostat T 14 Thermoplongeur 11 3 12 B Electrovanne EV T Information niveau au module état 0 11 PV Pompe de vidange B Diapo N° 4
