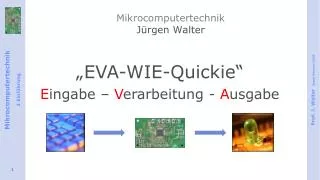

  1. MikrocomputertechnikJürgen Walter „EVA-WIE-Quickie“ Eingabe – Verarbeitung - Ausgabe

  2. Lernziele: • Schreiben / Editieren eines 8051 Programmes in 8051-Assembler • Kompilieren, übertragen • Test – Debuggen eines 8051 Programmes

  3. Voraussetzungen

  4. EVA läuft! • IDE Entwicklungsumgebung (muss installiert sein) • WAS? • Wie? • Assemblieren – Linken - Locater • Befehle übersetzen - die Programme zusammenbinden -Programmspeicheradressen festlegen • Debuggen • Das Programm auf Controller / Simulator übertragen • Das Programm testen • Andere Personen testen / überprüfen der Dokumentation

  5. EVA: Eingabe – Verarbeitung – Ausgabe 1 + Vcc R2 R1 L1 Ausgang P3.2 P1.1 T1 Eingang GND Im Controller Peripherie

  6. EVA: Eingabe – Verarbeitung – Ausgabe 2 + Vcc R2 R1 L1 Ausgang P3.2 P1.1 T1 Eingang GND Im Controller Peripherie

  7. Befehle editieren • Wie wird es gemacht? jmp MARKE ;springe nach MARKE jb P#.#,MARKE ;Wenn P#.# „1“ gehe zu MARKE jnb P#.#,MARKE ;Wenn P#.# „0“ gehe zu MARKE setb P#.# ;Setze P#.# auf „1“ clr P#.#, ;Setze P#.# auf „“0“

  8. Befehle kompilieren • Kompilieren • Hardware über USB anschließen

  9. Zauberstab

  10. Debuggen • Debug - Test

  11. Testen • Das Programm debuggen • F11 – Einzelschritt • F5 – Programm starten

  12. Tipps – Debug – Simulator 8051 • Real-Time einstellen • Periodic WindowsUpdate einschalten

  13. ÜBUNGEN: 8051-Core-Hardware • Ü01: EVA_L123 Mit T1 werden L1, L2, L3 ein- und ausgeschaltet • L2 an P3.3, L3 an P3.4 • Ü02: EIN_AUS Mit T1 wird L1 eingeschaltet, mit T2 wird L1 ausgeschaltet. • T2 liegt an P1.2 • Ü03: EIN_AUS_L123 Mit T1 wird L1 eingeschaltet, mit T2 wird L1, L2, L3 ausgeschaltet.

  14. Quickies – schnell und intensiv lernen • Ziel erreicht! • Eva • Eingabe • Verarbeitung • Ausgabe
