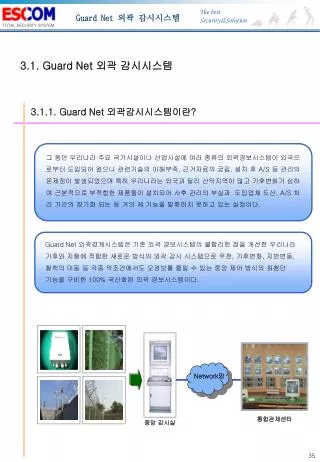

  1. Guard Net 외곽 감시시스템 3.1. Guard Net 외곽 감시시스템 3.1.1. Guard Net 외곽감시시스템이란? 그 동안 우리나라 주요 국가시설이나 산업시설에 여러 종류의 외곽경보시스템이 외국으로부터 도입되어 왔으나 관련기술의 이해부족, 근거자료의 궁핍, 설치 후 A/S 등 관리의 문제점이 발생되었으며 특히 우리나라는 외국과 달리 산악지역이 많고 기후변화가 심하여 근본적으로 부적합한 제품들이 설치되어 사후 관리의 부실과 도입업체 도산, A/S 처리 기간의 장기화 되는 등 거의 제 기능을 발휘하지 못하고 있는 실정이다. Guard Net 외곽경계시스템은 기존 외곽 경보시스템의 불합리한 점을 개선한 우리나라 기후와 지형에 적합한 새로운 방식의 외곽 감시 시스템으로 우천, 기후변화, 지반변동, 철책의 미동 등 각종 악조건에서도 오경보를 줄일 수 있는 중앙 제어 방식의 최첨단 기능을 구비한 100% 국산화된 외곽 경보시스템이다. Network망 통합관제센타 중앙 감시실 35

  2. Guard Net 외곽 감시시스템 3.1.2. Guard Net 외곽감시시스템 개요 Guard Net 외곽경계시스템은 주요 시설물 외곽울타리에 신호 감지용 Sensor Cable (EGC-200)을 설치하여 신호분석기(Guard Net Processor)로 연결 이를 중앙 관제실로 중앙집중화 시설하여 외부 침입자 침입 시 발생되는 충격, 진동, 절단 신호를 감지하여 경보를 발령하는 시스템이다. 또한 중앙 감시실에서 Network 통신으로 원격제어가 가능하고 Net work 망을 활용 원격 전송이 가능한 100% 국산화된 최첨단 외곽 경계시스템 이다. 36

  3. Guard Net 외곽 감시시스템 3.1.3. Guard Net 외곽감시시스템 특징 도입 비용의 최소화 • 100% 국산화로 도입비용이 • 저렴 • => 외국제품 도입 비용의 • 약 ⅓ 수준 • ESCOM 자체 개발.제조 제품 • 으로 예산대비 원가절감 탁월한 감지 능력 • 진동, 충격에 의한 전자계 • 변화 감지 • 절단 감지 • 땅속 매립 시 땅속 침투 • 감지 • 울타리 파손, 기어오르기 • 감지 설치 및 유지보수 비용의 최소화 • Network통신 설치방식으로 • 초기 도입 시 자재비 /인건비 • 절감 • 100% 국산화로 신속하고 정확 • 한 A/S 가능 • 간단한 설치 방법과 유지보수의 • 용이함 Digital 외곽무인경계시스템 오동작(오경보율) 최소화 • 각종 환경장애(비, 안개, 바람, • 천둥, 번개)에 의한 오경보율 • 최소화 • Sensor의 감도 실시간 모니터 • 링 감시 및 원격 감도 제어 기 • 능으로 오동작 최소화 • 풍속계와 연동 설치 기능으로 • 자동 감도 조절 기능 다양한 기능 • CCTV 카메라와 연동감시기능 • 으로 신속하고 정확한 감시 • 기능 구축 • 각종 Network망을 이용 영상 • 및 Data를 원격 전송하여 원격 • 감시시스템 구축이 가능 • 원격제어기능(Sensor 감도, • Camera 제어, 각종 경보기, • 기기) 37

  4. Guard Net 외곽 감시시스템 3.1.4. Guard Net 외곽감시시스템 설치 3.1.4.1. 적용 구조물 ■ Chain Link 휀스 →PVC 피복 망상형 철망 ■ Chain Link 휀스 →와이어 용접 철망 ■ 메쉬 Fence ■ 메탈라스 휀스 ■ 윤형 철조망, 블럭담 3.1.4.2. 감지 방식 ▣ 침입자 침입 시 발생되는 진동에 의한 전자계 변화 감지 ▣ 휀스 절단 시 발생되는 단선 신호 감지 ▣ 울타리 파손, 기어오름 시 발생되는 충격 신호 감지 38

  5. ■ 월담 신호 Cable 자기 유도변화감지 ■ 절단 신호 Guard Net 외곽 감시시스템 3.1.5. Guard Net 경보시스템의 동작 원리 3.1.5.1. 동작원리 Guard Net Sensor Cable(EGC-200) 외부도체와 내부도체의 극단사이를 관통하는 도체가 충격을 받아 움직일 경우 일정한 정전기(Static Electricity)가 발생되는 신호를 증폭 처리하여 침입 시 발생되는 절단, 충격, 진동신호를 감지하는 원리이다. 감지 Cable을 휀스 구조물에 설치하여 Sensor Cable내 미세한 도체 전류에 의해 형성된 균일한 전자계가 외부로 부터 충격을 받으면 변화를 발생하게 되어 Sensor Cable와 연결된 신호 분석기(Guard Net Processor)가 미세한 변화 전자 값을 감지하여 이를 신호로 변환시켜 Alarm으로 인식하도록 하는 자기유도 방식의 감지 시스템이다. 침입자 침입 감지 신호 정상신호 이상신호 감 도 중앙 관제실 장비 신호분석기에 의한 충격/절단 신호 파형분석 39

  6. Guard Net 외곽 감시시스템 3.2. Guard Net 외곽감시시스템 구성 및 특징 3.2.1. 중앙감시 관제시스템 3.2.1.1. 시스템 개요 시설물 외곽에 설치되는 Sensor Cable, Guard Net Processor, CCTV Camera 등 감시 기기를 중앙 관제실로 중앙집중화 시설하여 중앙 감시실에서 모니터링 감시/원격제어/원격전송 등을 수행하는 시스템으로 알람 모니터링시스템/그래픽 S/W시스템/CCTV연동감시시스템/원격전송시스템 장비 및 Software로 구성된 시스템 그래픽 / MAP 화면구현 LCD Monitor Alarm신호 실시간/그래픽 표시 기능 EDMS-1000/2000 중앙관제시스템 VDA 감시용 CCTV 영상 표출 및 EVENT 영상 집중 감시기능 40

  7. 경비실/초소시스템 중앙관제시스템 통합감시관제시스템 Guard Net 외곽 감시시스템 3.2.1.2. 중앙감시시스템 구성 시스템의 종류 41

  8. ( 전 면) ( 후 면) Guard Net 외곽 감시시스템 Digital Alarm Monitoring System 사양 ■ EDMS- 1000-일반형 • ▣제품의 개요 • Digital Alarm Monitoring System (EDMS- 1000)은 최대 Processor 신호 20 Zone 외부센서(적외선 감지기 및 각종 sensor) 40개 Zone까지 연결하여 감시가 가능한 장비로 19인치 Rack Type의 산업용 case로 제작된 PC기반의 중앙 감시용 장비이다. • ▣ 특징 • Zone processor 원격 control기능 –센서 감도 control • GUI. 맵 기능 모니터링 감시기능 – sensor 위치 표시 기능 • Sensor 감도 실시간 표시기능 • 각종 Data 저장 및 출력 기능 • 원격 전송기능 ■ EDMS- 2000-CCTV 연동기능 • ▣제품의 개요 • Digital Alarm Monitoring System (EDMS- 2000)은 최대 Processor 신호 20 Zone 외부센서 40개 Zone까지 연결하여 감시가 가능한 장비이다. • 또한 16대까지 카메라 영상과 연동하여 다중감시가 가능한 19” Rack Type의 산업용 case로 제작된 PC기반의 중앙 감시용 장비이다. • ▣ 특징 • Zone processor 원격 control 기능 • GUI. 맵. 카메라 영상 모니터링 감시기능 • Sensor 감도 실시간 표시 기능 • 각종 Data 저장 및 출력 기능 • 원격 전송기능 • CCTV 카메라와 연동 다중 감시 가능 42

  9. Guard Net 외곽 감시시스템 3.2.1.3. 중앙감시시스템 주요 기능 EVENT 감시 화면 • 각종 Sensor 경계 상태표시 • 각종 Sensor Alarm 상태표시 • 각종 Sensor ON / OFF 상태표시 • 외부기기(사이렌, 라디오) 작동상태표시 • Camera 설치 위치표시 및 영상선택기능 • 감시 장소의 설치된 모든 장치의 상황은 그래픽(GUI)하여 보여 주는 감시화면 • 운영자는 현장의 모든 상황을 그래픽 화면을 통하여 이상 유무 감시 • 모든 장치들의 경계/해제, ON/OFF 기능 수행 43

  10. 침입자 침입 감지 신호 정상신호 이상신호 감 도 ↓:예민 ↑:둔감 Guard Net 외곽 감시시스템 Sensor Cable 감도 실시간 Monitoring 감시 및 감도 원격 제어 기능 각 경계구역(Zone)별 센서의 Sensing 상태를 중앙 감시실 Monitor에 실시간 그래픽으로 표시되어 Sensor 파형을 Monitoring 감시가 가능하여 센서 상태를 즉시 판단할 수 있고 악천후 폭풍 시 원격 감도 조절 기능으로 오동작을 예방할 수 있어 최상의 감시 시스템 구축이 가능한 최첨단 중앙 제어 방식 시스템이다. ■ 그래픽 표시 기능 • 각 영역별 Processor의 Sensor 감도 그래픽 영상 표시 기능 • 각 영역별 Sensor 감도 실시간 확인 및 원격 감도 조절 기능 • Event 상황 사전 감지 및 신속한 확인 기능 • 감도 Level 확인 기능 44

  11. Guard Net 외곽 감시시스템 CCTV 카메라와 연동 감시 기능 1개 감시영역(Processor Zone) 또는 다수의 감시 영역(1~8개 Zone)에 고정용 또는 자동 추적용 회전형 카메라를 설치하여 알람 발생 시 알람 신호와 연동 해당 Zone 감시 CCTV 영상이 자동 표출되거나 침입자 구역으로 카메라가 자동으로 추적하여 감시효과를 극대화할 수 있는 연동감시시스템 • 감시(Monitoring) 화면 • 감시화면 45

  12. LAN Cable EDMS-2000 (Local) 통합감시실 Network망 Guard Net 외곽 감시시스템 DATA 영상 원격 전송기능 ▣구성도 • ▣ 개요 • 원격 감시장소에 설치된 외곽 경보 시스템의 DATA 및 CCTV 영상을 중앙 감시실로 각종 • 통신 회선을 이용 원격 전송하여 감시실에서 원격 감시 및 제어 기능으로 무인 경비 시스 • 템 구축에 가장 적합한 원격 감시 시스템이다. • ▣ 이용 선로 • E1/T1급 선로, ADSL, 전용선(56K), LAN망, 전용망, FDSL, 국방망, 광 Cable • ▣ 시스템의 주요 용도 및 특징 • 산재된 여러 개의 시설물을 통합 상황실에서 원격 감시시스템 구축 • 실시간으로 감시할 수 있는 기능으로 상황 발생 시 신속한 대응 효과 • 무인 경비스시템 기능 구축으로 경비 인력 최소화에 따른 경비 절감 효과 46

  13. Guard Net 외곽 감시시스템 3.2.2. Sensor Cable (감지 Cable) 3.2.2.1. 제품의 개요 Guard Net Sensor Cable(EGC-200)은 시설물 외곽 울타리에 포설 설치하여 침입자 침입 시 발생되는 Alarm 신호를 감지하여 감지 주장치(Guard Net Processor)로 이상 신호를 전달하는 감지 Cable 이다. 3.2.2.2. 제품의 구조 • 특수 Cable 보호용 재질로 외피를 처리하여 고온, 저온에서도 탁월한 감시 기능 • 자외선에 강한 폴리에틸렌(UV 흡수제 합성) 외피 • 내피를 3중 편조 가공하여 여러가지 진동 파형 감지 • 고온/저온에서도 탁월한 감지효과(+70˚C~-40˚C) 47

  14. Guard Net 외곽 감시시스템 3.2.3. Guard Net Processor 3.2.3.1. 제품의 개요 외관도 Guard Net Processor는 Sensor Cable로 부터 전달된 감지 신호(충격, 절단, 월담 시 발생되는 진동)를 신호분석기(Analyzer Processor Unit)에서 분석 처리하여 외부 출력기능(경광등, 사이렌, 라이트)과 Alarm 신호를 Digital 신호로 변환하여 Digital Alarm Monitoring System(중앙감시장비)로 전송하여 중앙 감시시스템을 구성할 수 있으며 중앙 감시실에서도 Sensor 감도 조정이 가능한 최첨단 전자 감응 시스템 장비이다. 3.2.3.2. 제품의 특징 설치 사진 ■ 안정성 • 원격 감도 조정 기능 • 자동 감도 조정 기능 – 풍속계와 연동, 풍속에 따라 감도 자동 조절(옵션) • 기기 자체 고장 여부 체크 기능 ■ 높은 경제성 • 기기 수명 – 반 영구적 사용 • 타 시스템과 호환 및 연동성이 우수 • 저렴한 가격 – 국산 기술로 개발 및 제작 • 간단하고 편리한 시공 및 유지보수가 용이 ■ 다양한 기능 • KN-477 프로토콜(자체 운영 Software)에 의한 통신 및 영상 Data 원격 전송 기능 • 제어 기능 – 외부 스피커, 라이트, 경광등 ON/OFF • 간편한 설치 기능 – Network 통신 방식으로 설치가 간편하고 설치 비용이 저렴하다. 48

  15. 적외선감지기 열선감지기 마그네트S/W Zone Processor EDMS-1000 Guard Net 외곽 감시시스템 3.2.3.3. 외부 Sensor 연결기능 • ▣ 외곽 경계지역 출입문 또는 보안장소에 설치되는 외부 Sensor 신호를 • Zone Processor에 접속하여 중앙감시 장치로 Sensor신호를 전달할 • 수 있는 기능 • ▣ 외부센서 • - 적외선 감지 시 열선감지기. 마이크로 웨이브. 마그네트 S/W 등 각종 • Sensor 선로 (COM. NO. NC) • ▣ 구성 49

  16. (센서자동감도조절) (EGP-2004) (풍속계) Guard Net 외곽 감시시스템 3.2.3.4. 부가 기능 ■ 자동 감도 조절 기능 풍속계와 연동 해당 감시구역 풍속변화 시 자동으로 Guard Net Processor와 통신하여 자동 Sensor 감도 조절 기능으로 악천후로 인한 오동작을 최소화하여 최상의 감시시스템 구축이 가능한 기능으로 주로 무인경보시스템 구축 시 적용한다. ■ 자동 경보 발령 기능 Sensor Cable이 외부인 침입 감지 시 Guard Net Processor에 의한 자동 분석 기능으로 감지 확인 시 각종 경보음이 자동으로 발령되어 외부인 침입을 초기에 퇴치하는 기능이다. ▣ 사용 기기 • 경광등 • 사이렌 • 라이트 • 방송용 스피커 – 원격 경고/안내 방송 기능 • 자동 경고 방송용 기기 – 자동으로 경고/안내 방송 발령 (스피커,경광등,라이트) 50

  17. Terminal Box – 종말 단자함(ETB-300) SUS 외함 경보 사이렌 적외선 감지기 경광등 Console Rack 라이트 Guard Net 외곽 감시시스템 3.2.4. Guard Net 외곽경계시스템 구성 기타장비 • 울타리의 센서케이블 종단에 설치하여 케이블의 단합선을 선별하는 • 저항 처리용 단자함으로 방수, 방습에 강한 강화 프라스틱 재질 • Tamper 스위치 내장 • 동작온도 – 40˚C ~ 80˚C • Guard Net Processor 및 낙뢰 보안기, • Power Controller, 아답타 등 주변기기 수용 외함 • 팬/히터 내장형으로 설계 제작(옵션) • 경보음 발생 • AC, DC용 • 정문 등 출입구 침입자 감지용 • 외곽 블록담장 위 침입자 감지용 • 경보 시 ON/OFF (수동/자동) • AC 220V, DC 12V • 관제실에 설치되는 기구물로 Main Control Unit • PC Monitor 등 기기 수용 외함 • 외부인 침입 감지 시 자동/수동 라이트 점등 기능 • CCTV Camera 보조 조명 기능 • AC 250W, 300W 51
