  1. PROIECT INSTRUIRE PRACTICĂ COMASATĂ COORDONATOR PROIECT AUTOR PROIECT Prof. RUSU CONSTANTIN Blaga Ionut Emilian Perioadă derulare proiect: 18 iunie – 29 iunie 2012

  2. CUPRINS • 1. TEMA PROIECTULUI 3 • 2. STRUCTURA PROIECTULUI 3 • 3. RESURSE ŞI CONDIŢII DE DESFĂŞURARE 4 • 4. BIBLIOGRAFIE 4 • 5. CONŢINUTUL ŞTIINŢIFIC AL PROIECTULUI 5 • 5.1. ALIMENTATOR DE TENSIUNE STABILIZATĂ CU DIODĂ ZENER 5 • 5.2. STABILIZATOR DE TENSIUNE REGLABILĂ 6...22 V 5 • 5.3. CIRCUIT BASCULANT ASTABIL 5

  3. 1. TEMA PROIECTULUI • CIRCUITE ELECTRONICE – este tema care se va studia şi prezenta în cadrul proiectului. Proiectul vizează trei componente principale: • Prezentarea teoretică a unei aplicaţii cu tranzistoare bipolare. • Realizarea unor lucrări practice cu tranzistoare bipolare. • Realizarea şi prezentarea rezultatelor proiectului în Power Point, printabil şi online.

  4. 2. STRUCTURA PROIECTULUI A. COMPONENTA TEORETICĂ A1. ALIMENTATOR DE TENSIUNE STABILIZATĂ CU DIODĂ ZENER ..5 V A2. STABILIZATOR DE TENSIUNE REGLABILĂ 6...22 V A3. CIRCUIT BASCULANT ASTABIL CU CIRCUITUL INTEGRAT LM 555 B. COMPONENTA PRACTICĂ B1. REALIZAREA SCHEMELOR CIRCUITELOR CU SIMULATORUL B2. REALIZAREA PRACTICĂ A MONTAJELOR CIRCUITELOR

  5. C. COMPONENTA TIC C1. PREZENTAREA PROIECTULUI ÎN FORMAT ELECTRONIC C1.1. EDITAREA PROIECTULUI ÎN WORD ŞI PRINTAREA ACESTUIA C1.2. PREZENTAREA PROIECTULUI ÎN POWER POINT C2. PREZENTAREA PROIECTULUI ONLINE Se publică proiectul pe platforma educaţională wikispaces pe pagina personală la adresa www.proiecte-electronica.wikisoaces.com

  6. 3. RESURSE ŞI CONDIŢII DE DESFĂŞURARE • A. RESURSE UMANE • 30 ELEVI • Prof. RUSU CONSTANTIN – coordonator teorie şi practică electronică • B. RESURSE MATERIALE • Reţea de calculatoare cu acces la Internet • Soft simulator electronic Circuit Maker şi/sau Multisim • Tranzistoare bipolare şi alte componente electronice • Multitestere digitale, sursă de tensiune reglabilă, pistoale de lipit, plăcuţe de probă, conductoare, materiale de lipit • Aparat foto, CD-uri, CD-rom, imprimantă • Hârtie de scris format A4, dosare din plastic, consumabile

  7. C. RESURSE DE TIMP Proiectul se desfăşoară pe parcursul a 2 săptămâni în perioada: 18 iunie 2012 – 29 iunie 2012 D. CONDIŢII DE DESFĂŞURARE În cadrul programului şcolar şi ca temă de studiu pentru acasă în afara programului şcolar. • 4. BIBLIOGRAFIE • Electronică analogică – Vol. I Autor. Prof. RUSU CONSTANTIN • Site-ul http://eprofu.ro/electronica • Auxiliare şi materiale de învăţare de pe site-ul http://eprofu.ro/ct/index.html • Manual TIC clasa a X-a

  8. 5. CONŢINUTUL ŞTIINŢIFIC AL PROIECTULUI5 • 5.1. ALIMENTATOR DE TENSIUNE STABILIZATĂ CU DIODĂ ZENER 5v 5.1.1.ELEMENTELE SCHEMEI TR-trnsformator-reduce tensiunea de alimentare alternativa de la 220V la o tensiune necesara functionarii montajului R1 si R2-sunt consumatori de tensiune C1 si C2-sunt filtre-elimina fluctoatiile tensiunii redresate PR-este o punte redresoare Si mai are in alcatuire un led

  9. 5.1.2.REALIZAREA MONTAJULUI PRACTIC

  10. 5.2. STABILIZATOR DE TENSIUNE REGLABILĂ 6...22 V 5.2.1.ELEMENTELE SCHEMEI. Q1 si Q2 sunt tranzistori,Q1-este un tranzistor de mare putere san medie putere iar Q2 este un tranzistor de mica putere D1-este o dioda zener R1,2,3,4 si R6 sunt rezistente electrice

  11. 5.2.2 REALIZAREA PRACTICA A MONTAJULUI

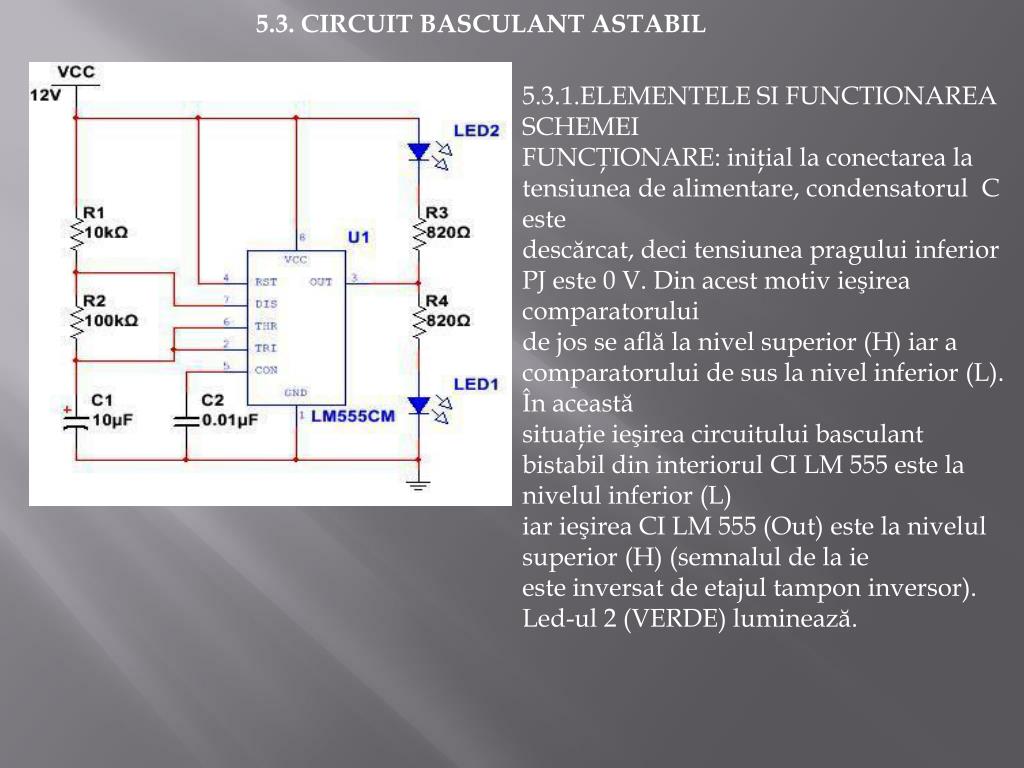

  12. 5.3. CIRCUIT BASCULANT ASTABIL 5.3.1.ELEMENTELE SI FUNCTIONAREA SCHEMEI FUNCŢIONARE: iniţial la conectarea la tensiunea de alimentare, condensatorul C este descărcat, decitensiuneapragului inferior PJ este 0 V. Din acestmotivieşireacomparatorului de jos se află la nivel superior (H) iar a comparatorului de sus la nivel inferior (L). Înaceastă situaţieieşireacircuituluibasculantbistabil din interiorul CI LM 555 este la nivelul inferior (L) iarieşirea CI LM 555 (Out) este la nivelul superior (H) (semnalul de la ie esteinversat de etajul tampon inversor). Led-ul 2 (VERDE) luminează.

  13. Condensatorul C începesă se încarceprinrezistoarele R1 şi R2. Cândtensiunepe condensatorul C ajunge la 1/3 din Vcccomparatorul de joscomută la nivel inferior (L) iar cândtensiuneaajunge la 2/3 din Vcccomparatorul de suscomută la nivel superior (H). În aceastăsituaţieieşireacircuituluibasculantbistabil din interiorul CI LM 555 este la nivelul superior (H) iarieşirea CI LM 555 (Out) este la nivelul inferior (L) (semnalul de la comparatoruluiesteinversat de etajul tampon inversor). Led-ul 1 (ROŞU) luminează. Deoareceînbazatranzistorului de descărcare din interiorulintegratului LM 555 estetensiune de nivel mare (H) acesta se deschideşipermitedescărcareacondensatorului C prinrezistorul R2 sijonctiuneaCE.Candtensiuneapecondensatorul C scade sub 1/3 din VCC procesul se reia de la inceput.

  14. 5.3.2. REALIZAREA PRACTICA A MONTAJULUI
