Anbau einer Garage

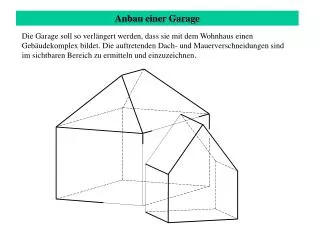

Anbau einer Garage. Die Garage soll so verlängert werden, dass sie mit dem Wohnhaus einen Gebäudekomplex bildet. Die auftretenden Dach- und Mauerverschneidungen sind im sichtbaren Bereich zu ermitteln und einzuzeichnen. b. b. 1. a. a. a. 1. Anbau einer Garage.

maisie
Download Presentation

Anbau einer Garage

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Anbau einer Garage Die Garage soll so verlängert werden, dass sie mit dem Wohnhaus einen Gebäudekomplex bildet. Die auftretenden Dach- und Mauerverschneidungen sind im sichtbaren Bereich zu ermitteln und einzuzeichnen.

  2. b b 1 a a a 1 Anbau einer Garage Schnitt der lotrechten Mauern

  3. c b b 1 c 1 Anbau einer Garage Schnitt der lotrechten Hausmauer mit dem Garagendach a

  4. c d b d 1 b 1 c 1 Anbau einer Garage Schnitt der zweiten Hausmauer mit dem Garagendach a

  5. e H b 1 c 1 e 1 Anbau einer Garage Schnitt des Garagendaches mit dem Hausdach c b a

  6. Anbau einer Garage Darstellung mit richtiger Sichtbarkeit c a
