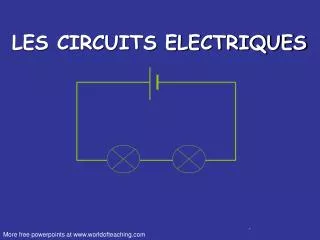

  1. LES CIRCUITS ELECTRIQUES . More free powerpoints at www.worldofteaching.com

  2. La Pile La pile entrepose de l’énergie chimique et le transforme en énergie électrique quand un circuit est branché. Quand deux piles ou plus sont branché ensemble nous l’appelons une Batterie. L’énergie chimique d’une pile est consommé en poussant un courrant a travers un circuit.

  3. Qu’est-ce un Courant Electrique? Un courant électrique est un débit d’électrons qui circule dans des fils (conducteur) et des composants (résistances). - + Dans quelle direction est-ce que le courant va débiter? De la borne Negative (l’anode) a la borne Positive (cathode) de la pile.

  4. circuitssimple Voici un circuit simple. Ca comprend une pile, un interrupteur une ampoule et des fils de connexion. Fils Pile Ampoule Interrupteur Pour compléter un circuit tous les composants doivent être connecter par des fils en métal.

  5. circuitssimples Quand l’interrupteur est fermé l’ampoule s’allume Ceci se passe parce que il y a un débit continuelle de courrant éléctrique dans les composantes métalliques. Si il y avait des interruptions dans le circuit, le courant ne pourrait pas passer.

  6. Diagramme decircuit Les scientistes utilise des pour dessiner des circuits; pile lampe interrupteur fils

  7. circuit diagrams Dans les diagrammes a circuits les symbols suivants sont utilisés; pile batterie interrupteur lampe sonnète ammetre voltmetre moteur résistance résistancevariable

  8. types de circuit Il y a deux types de circuitselectriques; CIRCUITS en SERIES CIRCUITS enPARALLEL

  9. CIRCUITS en SERIES Les composants sont connecté bout en bout, un après l’autre. Ils forment une loupe simple pour que le courant peut se compléter. Si une ampoule (résistance) se casse le circuit au complet ne fonctionne plus.

  10. CIRCUITS enPARALLEL Les composants sont connecté cote a cote. Le courant a un choix de voies. Si une ampoule “brûle”, le courant peut quand même se compléter.

  11. Mesurer le courant Un courant électrique est mesuré en ampères(A) utilisant un ampèremètre brancher en séries dans le circuit. A

  12. Measurer le courant Ceci est comment on dessine un ampèremètre dans un circuit. A A PARALLEL CIRCUIT SERIES CIRCUIT

  13. Measurer le courant CIRCUIT en SERIES 2A • le courant est la même partout dans le circuit 2A 2A CIRCUIT en PARALLEL 2A 2A • le courant est partagé • entre les composants 1A 1A

  14. copie les circuits suivants et remplis les lectures d’ampèremètre qui manque. ? 3A 3A ? 4A ? 1A ? 4A 4A 1A ? 1A

  15. Measurer le voltage Le “pousser électrique” que la pile donne au courant s’appele le voltage. Il est mesuré en volts (V) sur un voltmètre V

  16. mesurer le voltage Des Piles différentes produise des voltages différents. Le plus gros le voltage que donne une pile, le plus gros sera le courant. Un voltmètre est branché en parallèle avec les composantes. Les scientistes utilise le terme Difference Potentiel (dp) quand ils parlent de voltage.

  17. mesurier le voltage Ceci est comment nous dessinons un voltmètre dans un circuit. V V SERIES CIRCUIT PARALLEL CIRCUIT

  18. Mesurer le voltage V V V V

  19. Circuit en série • le voltage est partagé entre les composants 3V 1.5V 1.5V

  20. circuitenparallele • le voltage est la même dans tous les parties du circuit. 3V 3V 3V

  21. mesurer le courant & le voltage copie les circuits suivants. complète les lectures de courant et de voltage qui manque. N’oublies pas d’utiliser les règles pour le courant et le voltage pour les circuits en séries et en parallèle.

  22. mesure le courant & voltage a) 6V 4A A V V A

  23. mesure le courant & voltage b) 6V 4A A V A V A

  24. réponses a) b) 6V 4A 6V 4A 6V 4A 4A 2A 3V 3V 4A 6V 2A
