  1. MAINTAIN 2010 Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Alexander Schalk 12. Oktober 2010

  2. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Was bedeutet „gute Ausrichtung“? Drehachsen müssen unter Betriebsbedingungen fluchten!

  3. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Die Realität bezüglich der Ausrichtung an einem Fallbeispiel: Chemiekonzern, England • 160 zufällig ausgewählte Maschinen • Drehzahl der Maschinen: 3.000 U/Min • Maschinen waren schon konventionell • (Messuhr / Haarlineal) ausgerichtet Versatz (mm) 0,00 – 0,05 0,06 – 0,10 0,11 – 0,20 0,21 – 0,50 0,51 – 1,00 > 1,00 Gemessene Maschinen 7% akzeptable Ausrichtung 10% außerhalb der Toleranz 23% außerhalb der Toleranz 31% außerhalb der Toleranz 18% außerhalb der Toleranz 11% außerhalb der Toleranz Statistikquelle: größerer Chemiekonzern in England Nur etwa 7% der gemessenen Maschinen sind innerhalb der Toleranz ausgerichtet!

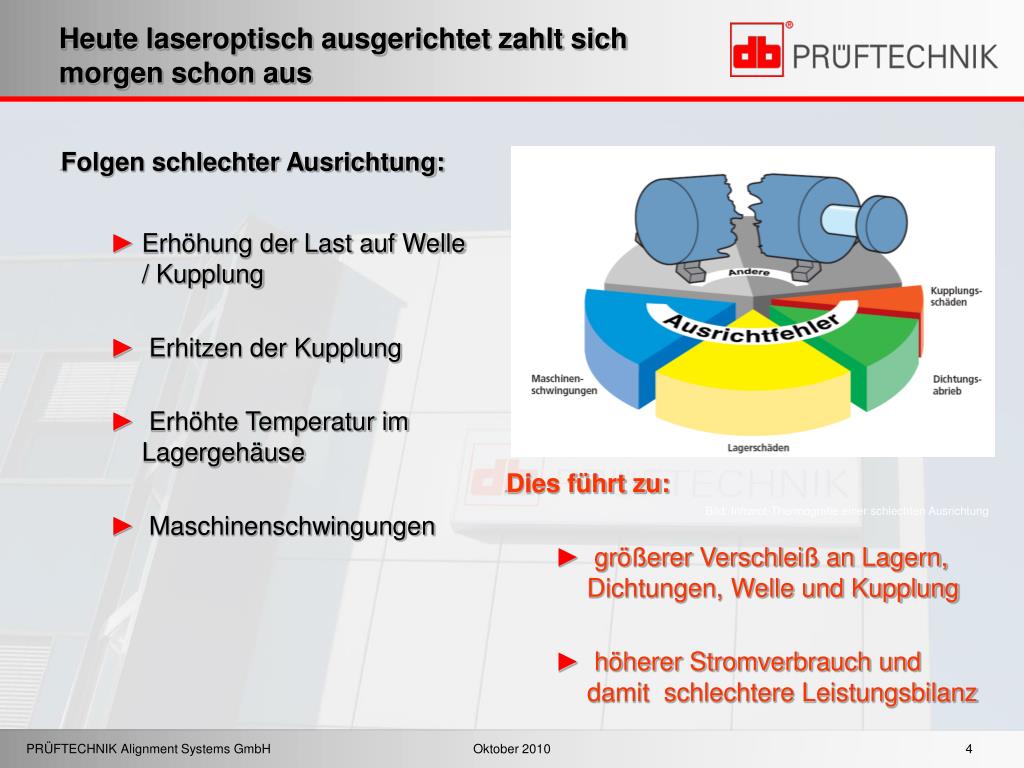

  4. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus • Folgen schlechter Ausrichtung: • Erhöhung der Last auf Welle / Kupplung • Erhitzen der Kupplung • Erhöhte Temperatur im Lagergehäuse • Maschinenschwingungen • Dies führt zu: • größerer Verschleiß an Lagern, Dichtungen, Welle und Kupplung • höherer Stromverbrauch und damit schlechtere Leistungsbilanz Bild: Infrarot-Thermografie einer schlechten Ausrichtung

  5. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Typische Lebenszyklus-Kosten einer Pumpe mittlerer Größe: 25% sonstige Betriebskosten 23% Anschaffungskosten 32% Energiekosten 20% Wartungskosten Die Daten entsprechen dem Mittel der Kostenstatistiken verschiedenen Pumpenhersteller

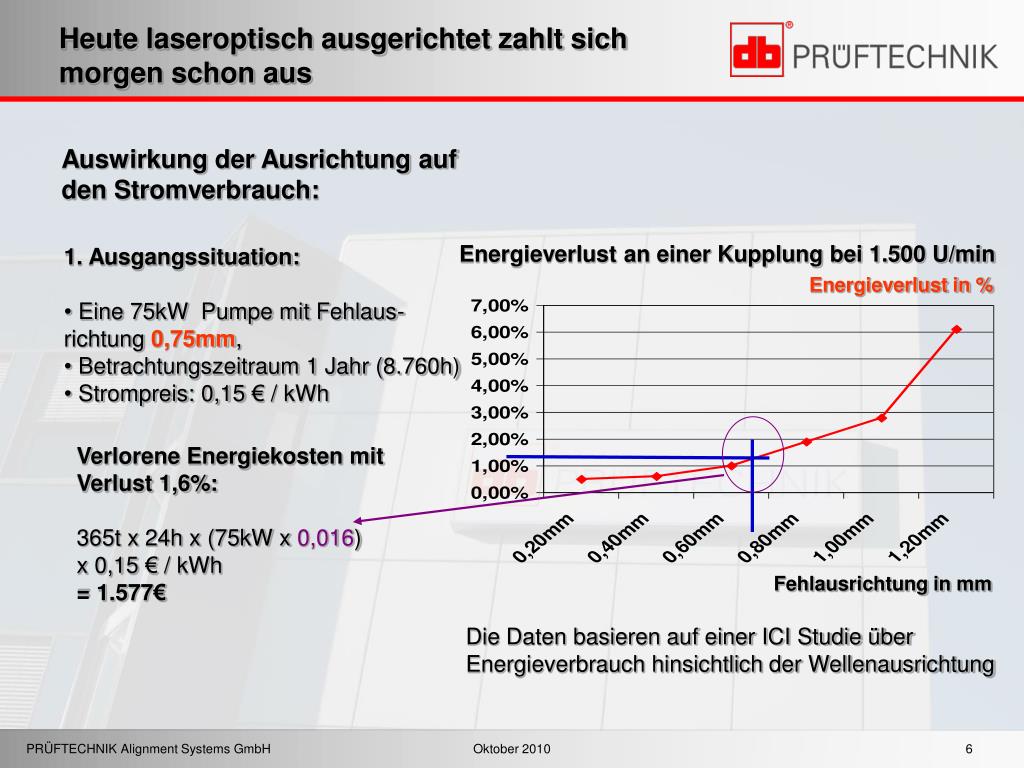

  6. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Auswirkung der Ausrichtung auf den Stromverbrauch: Energieverlust an einer Kupplung bei 1.500 U/min • 1. Ausgangssituation: • Eine 75kW Pumpe mit Fehlaus- • richtung 0,75mm, • Betrachtungszeitraum 1 Jahr (8.760h) • Strompreis: 0,15 € / kWh Energieverlust in % Verlorene Energiekosten mit Verlust 1,6%: 365t x 24h x (75kW x 0,016) x 0,15 € / kWh = 1.577€ Fehlausrichtung in mm Die Daten basieren auf einer ICI Studie über Energieverbrauch hinsichtlich der Wellenausrichtung

  7. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Auswirkung der Ausrichtung auf den Stromverbrauch: Energieverlust an einer Kupplung bei 1.500 U/min • 2. Ausgangssituation: • Eine 75kW Pumpe mit Fehlaus- • richtung 0,20 mm, • Betrachtungszeitraum 1 Jahr (8.760h) • Strompreis: 0,15 € / kWh Energieverlust in % Verlorene Energiekosten mit Verlust 0,15%: 365t x 24h x (75kW x 0,0015) x 0,15€ / kWh =148 € Fehlausrichtung in mm Die Daten basieren auf einer ICI Studie über Energieverbrauch hinsichtlich der Wellenausrichtung

  8. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Auswirkung der Ausrichtung auf den Stromverbrauch: • Gegenüberstellung: • Energieverlustkosten einer 75kW-Pumpe mit 0,75mm Versatz: • 1.577 € Energieverlustkosten einer 75kW-Pumpe mit 0,20mm Versatz: 148 € • Jährliche Ersparnis an Energiekosten von 1.429 EUR • allein schon an einer Pumpe!

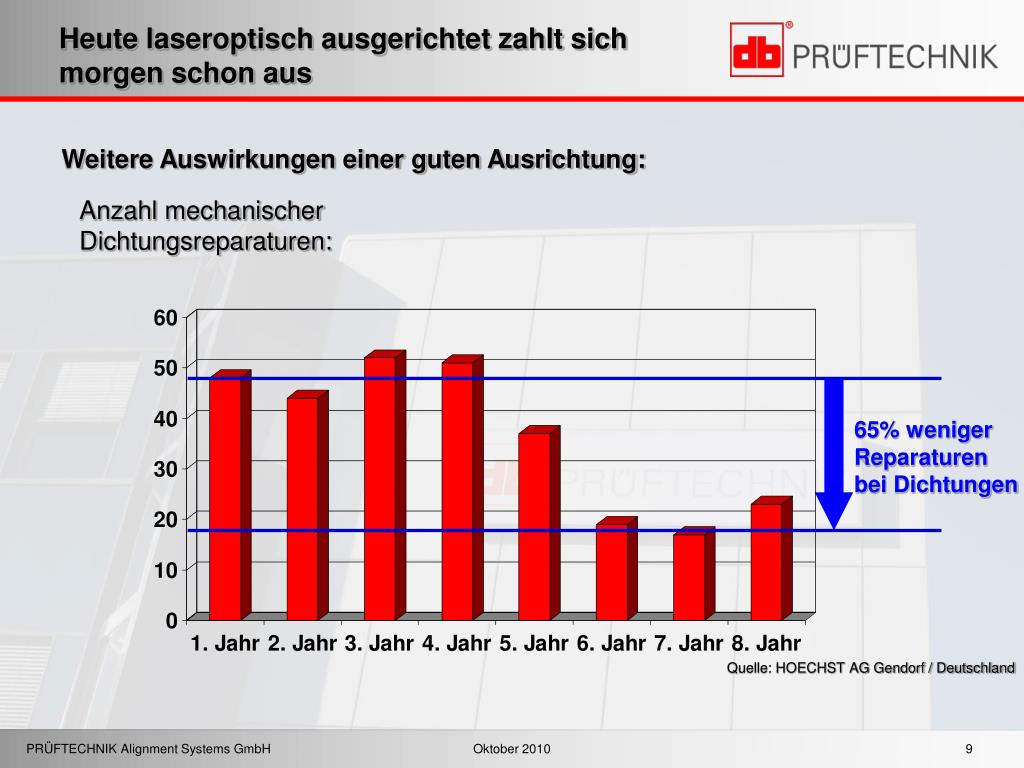

  9. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Weitere Auswirkungen einer guten Ausrichtung: Anzahl mechanischer Dichtungsreparaturen: 65% weniger Reparaturen bei Dichtungen Quelle: HOECHST AG Gendorf / Deutschland

  10. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Weitere Auswirkungen einer guten Ausrichtung: Anzahl der Pumpenreparaturen: 30% weniger Reparaturen bei Pumpen Quelle: HOECHST AG Gendorf / Deutschland

  11. Laseroptische Wellenausrichtung von Elektromotoren Laseroptisches Messen der Wellenausrichtung mit ROTALIGN® Ultra 11

  12. Laseroptische Wellenausrichtung von Elektromotoren Laseroptisches Messen: Verfahren & Vorteile Messverfahren: während der Drehung werden Messungen geschossen • Laser beschreibt auf Detektor bei Fehlausrichtung eine Ellipse • daraus werden die Drehachsen berechnet • ROTALIGN® Computer rechnet diese Werte in Fußwerte um 12

  13. 1. Dimensionen eingeben 2. Messen 3. Ergebnis & Ausrichten Laseroptische Wellenausrichtung von Elektromotoren • ROTALIGN® Ultra • Ausrichten in nur 3 Schritten: 13

  14. Laseroptisches Messen: Verfahren & Vorteile Vorteile: rationaleres und einfacheres Messen der Benutzer wird durch die Ausrichtung geführt, die Ausrichtung erfordert weniger Erfahrung Kippfuß- und Bewegemodus erleichtern und verkürzen das Ausrichten die Ausrichtung wird durch eine hinterlegte Toleranzbeurteilung bewertet ROTALIGN Ultra protokolliert automatisch die Ausrichtung mit laseroptisches Ausrichten ist Oberflächenunabhängig! Laseroptische Wellenausrichtung von Elektromotoren 14

  15. Ebenheit und Geradheit – von Fundamenten: • LEVALIGN® Ultra • INCLINEO® Laseroptisches Maschinenausrichten: • ROTALIGN® Ultra • OPTALIGN® smart • SHAFTALIGN® Überwachung von Fundament-setzungen oder Maschinen-bewegung: • HYDRALIGN® • PERMALIGN® • ROTALIGN® Ultra Live Trend Heute laseroptisch ausgerichtet zahlt sich morgen schon aus • Was kann man für eine gute Ausrichtung tun? 15

  16. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Über die PRÜFTECHNIK-Gruppe

  17. Firmenaktivitäten: Entwicklung, Produktion, Vertrieb von High-Tech-Messsysteme für die industrielle Instandhaltung und Qualitätssicherung Dienstleister im Bereich der Industriellen Instandhaltung, Maschinen- überwachung, -diagnose und geometrischer Vermessungen in der Industrie Sitz in Ismaning bei München 1972 gegründet Erfinder des laseroptischen Wellenausrichtens Weltmarktführer Wellenausrichtsysteme Weltweit ca. 500 Mitarbeiter Heute laseroptisch ausgerichtet zahlt sich morgen schon aus 17

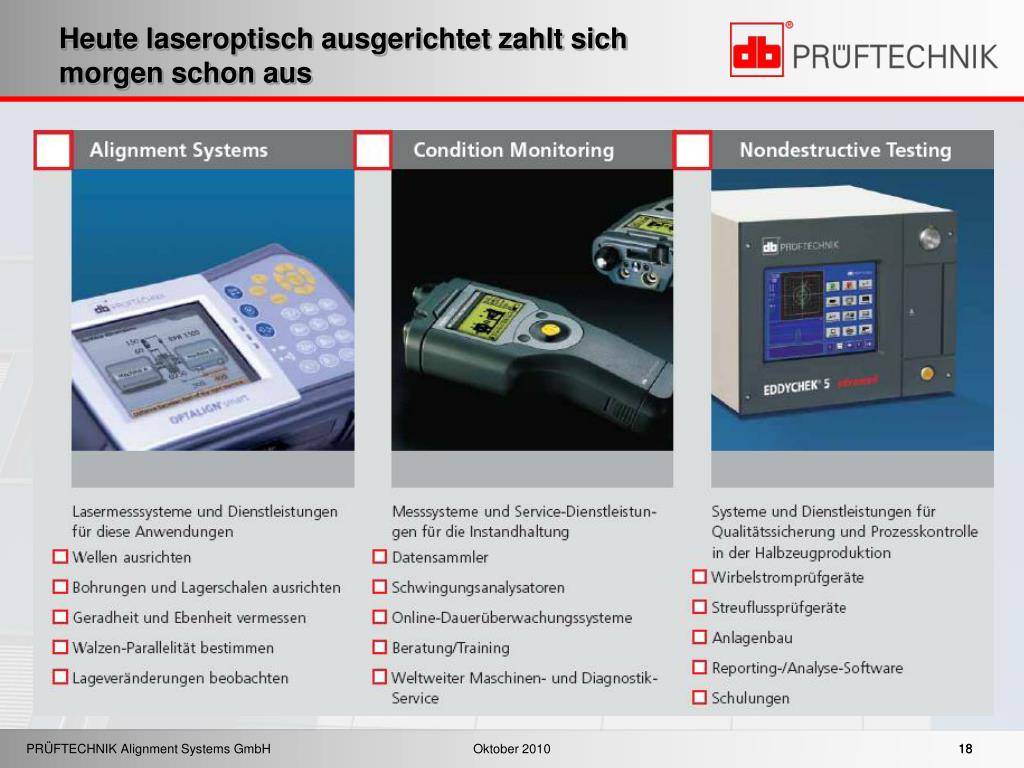

  18. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus 18

  19. Heute laseroptisch ausgerichtet zahlt sich morgen schon aus PRÜFTECHNIK – Ihr Service-Partner: Wellenausrichten mit Laser Turbinen ausrichten Zustandsüberwachung Geometrisches Ausrichten Mobile Messungen Walzen ausrichten 19

  20. . Heute laseroptisch ausgerichtet zahlt sich morgen schon aus Vertriebs und Service-Gesellschaften: 14 Niederlassungen: in Brasilien, Kanada, Niederlande / Belgien, China, England, Frankreich, Italien, Japan, Polen, Russland, Singapur, Spanien, Thailand, USA … und 70 weitere Distributoren weltweit! 20

  21. Die PRÜFTECHNIK-Gruppe auf der MAINTAIN 2010: Besuchen Sie uns auf unserem Stand: Halle 3 / Stand 805 Heute laseroptisch ausgerichtet zahlt sich morgen schon aus 21

  22. Vielen Dank Bitte besuchen Sie uns auf www.pruftechnik.com Besten Dank für Ihre Aufmerksamkeit! 22
