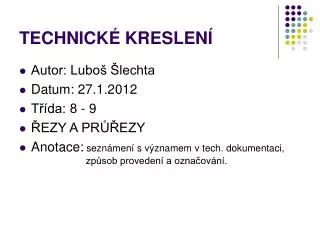

  1. TECHNICKÉ KRESLENÍ Autor: Luboš Šlechta Datum: 27.1.2012 Třída: 8 - 9 ŘEZY A PRŮŘEZY Anotace: seznámení s významem v tech. dokumentaci, způsob provedení a označování.

  2. ŘEZY A PRŮŘEZY Řezy a průřezy jsou obrazy předmětu pomyslně rozříznutého jednou nebo několika rovinami nebo jinou rozvinutelnou plochou a promítnuté na průmětnu rovnoběžnou s rovinou řezu. Pro kreslení řezů a průřezů platí všeobecná pravidla jako pro pravoúhlé promítání. Řezů a průřezů užíváme, je-li to nutné, k úplnému zakótování součásti (např. součásti s dutinami), dále v případě, že je názornější než klasický pohled nebo ušetříme-li tím více pohledů.

  3. PRVKY Z TECH. KRESLENÍ PRO ŘEZY A PRŮŘEZY Velká tiskací písmena -slouží pro jednotlivé značení řezů a průřezů -píší se na začátku a na konci dělící roviny a u daného řezu nebo průřezu, abychom věděli k čemu to patří. Dělící rovina - je to čára která ukazuje kudy je řez nebo průřez veden Šipky - ty nám ukazují kam řez nebo průřez dáme na výkres

  4. UKÁZKA S VYUŽITÍM
