Tema 1 modulaci n digital uni bit

Tema 1Modulación DigitalUNI-Bit

Transmisión Digital


Sumario

Sumario

  • Justificación de la Modulación Digital

  • Aspectos Preliminares: Sistemas de Comunicaciones Digitales, Cociente Eb/No, Bits y Baudios, Capacidad de Información de un Sistema de Comunicaciones, Limite de Shannon.

  • Modulación Digital de Amplitud (ASK)

  • Modulación Digital en Frecuencia (FSK)

  • Modulación Digital en Fase (PSK)

  • Moduladores y Demoduladores Digitales


Justificaci n de la modulaci n digital

Justificación de la Modulación Digital

Antes de iniciar los temas de este curso, vamos a intentar justificar su “existencia”.

Formulemos una pregunta:

¿Cuáles son los aspectos que consideramos relevantes para que exista el entorno digital y más aun la comunicación digital?


Justificaci n de la modulaci n digital1

Justificación de la Modulación Digital

Luego de las consideración previas, veamos dos aplicaciones que explotan las potencialidades del mundo digital.


Sistema de comunicaci n digital

Sistema de Comunicación Digital

Un sistema de comunicación DIGITAL puede ser representado como se muestra.

Se tiene un emisor y un receptor, los cuales intercambian información entre ellos en formato digital (suponiendo el sistema full-duplex), a través de un medio de transmisión.

Información

Información

Tx/Rx

Rx/Tx

Canal

Transmisor

Receptor


Sistemas de comunicaci n digital

Sistemas de Comunicación Digital

NOTA IMPORTANTE: En los sistemas de comunicaciones digitales, la naturaleza de la información a transmitir es digital.

0

0

0

0

0

1

1

0

1

0

0

1

1

1

1


Sistemas de comunicaci n digital1

Sistemas de Comunicación Digital

Como regla general, antes de transmitir el mensaje, se determina si el sistema de comunicaciones a emplear es capaz de soportar el manejo de la información en este formato, para así poder determinar si se puede enviar la información a través de él.

Veamos una simulación que considera el ancho de banda a emplear por el sistema. Se considera el análisis de Fourier.


Sistemas de comunicaci n digital2

Sistemas de Comunicación Digital

Un sistema de comunicación digital puede ser utilizado para transmitir información en formato analógico, siempre que la información previamente sea convertida de un formato al otro, tanto en el Tx como en el Rx.

En la actualidad, resulta más conveniente el trabajo con las señales analógicas, una vez que éstas están en formato digital.


Sistemas de comunicaci n digital3

Sistemas de Comunicación Digital

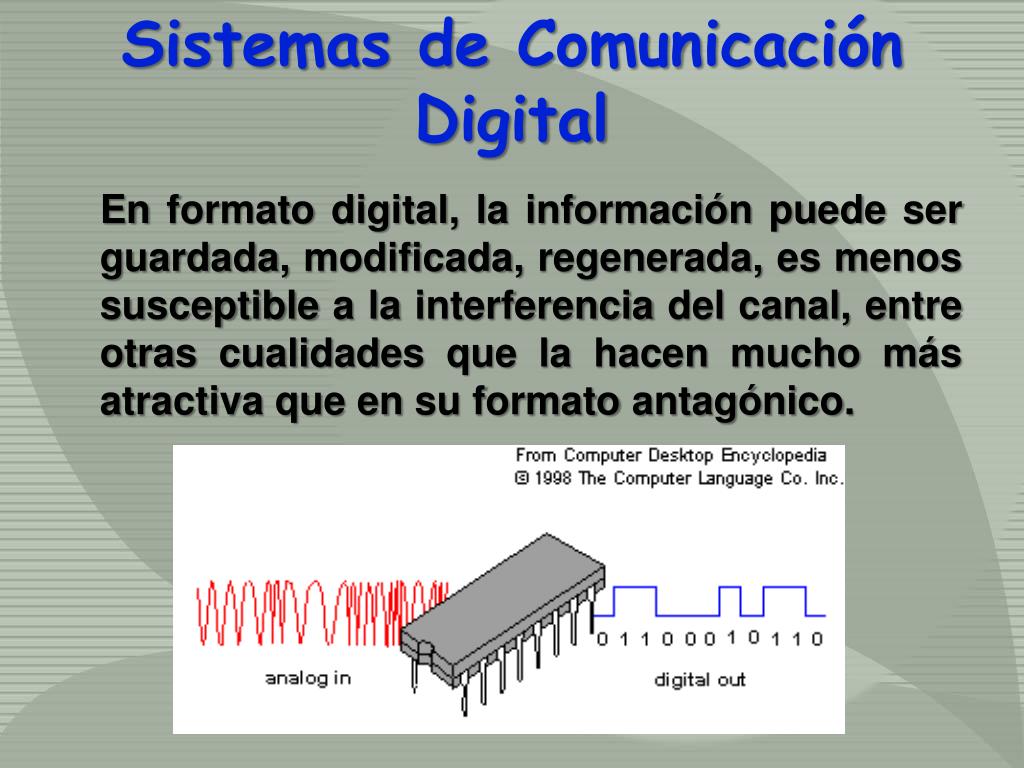

En formato digital, la información puede ser guardada, modificada, regenerada, es menos susceptible a la interferencia del canal, entre otras cualidades que la hacen mucho más atractiva que en su formato antagónico.


Cociente e b n o

Cociente Eb/No

Es la fracción entre la energía de la señal por bits y la densidad de potencia del ruido por hertzio, Eb/No.

Este es un parámetro más adecuado para determinar las tasas de error y la velocidad de transmisión.


C lculo del cociente e b n o

Cálculo del Cociente Eb/No

Se puede determinar por:

Donde: Eb=STb, S es la potencia de la señal y Tb es el tiempo necesario para enviar un bit. La velocidad de transmisión es R=1/Tb.k es la constante de Boltzmann y T la temperatura.


C lculo del cociente e b n o1

Cálculo del Cociente Eb/No

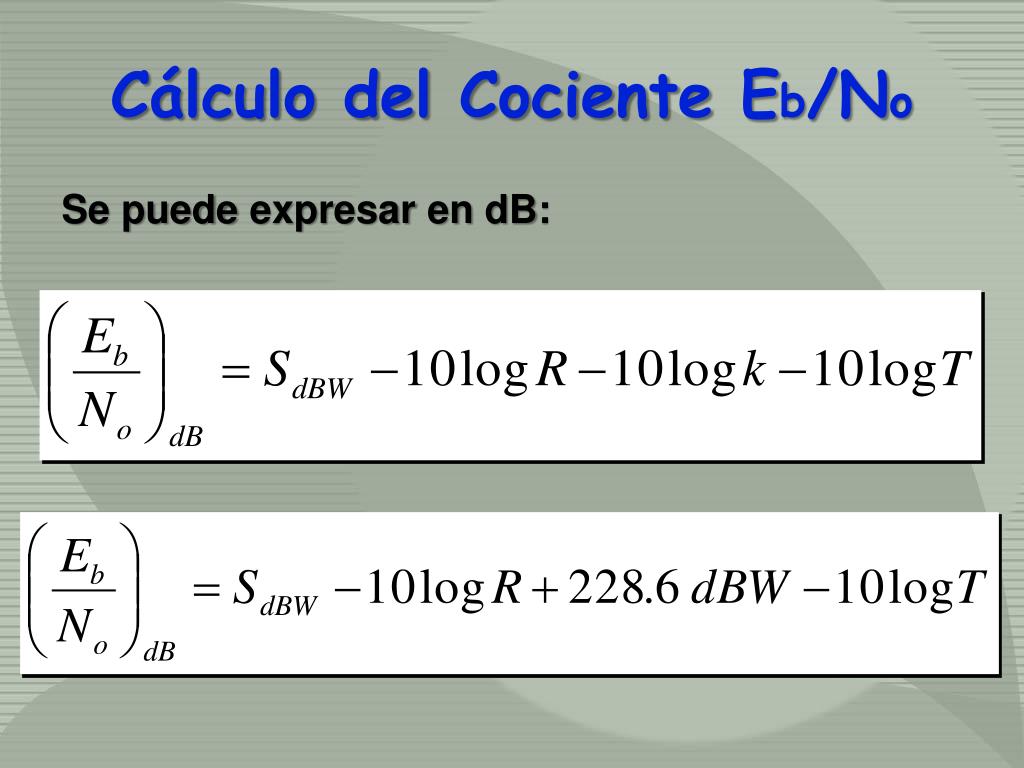

Se puede expresar en dB:


Bits y baudio

Bits y Baudio

Razón de Bits: es la razón de cambio en la entrada del modulador y tiene como unidades bits por segundos (bps)

Razón de Baudio: es la razón de cambio en la salida del modulador y es igual al reciproco del tiempo de un elemento de señalización de salida.


Capacidad de informaci n de un sistema de comunicaci n

Capacidad de Información de un Sistema de Comunicación

La capacidad de información es una medida del número de símbolos independientes que pueden enviarse por un sistema de comunicaciones por unidad de tiempo.


Capacidad de informaci n de un sistema de comunicaci n1

Capacidad de Información de un Sistema de Comunicación

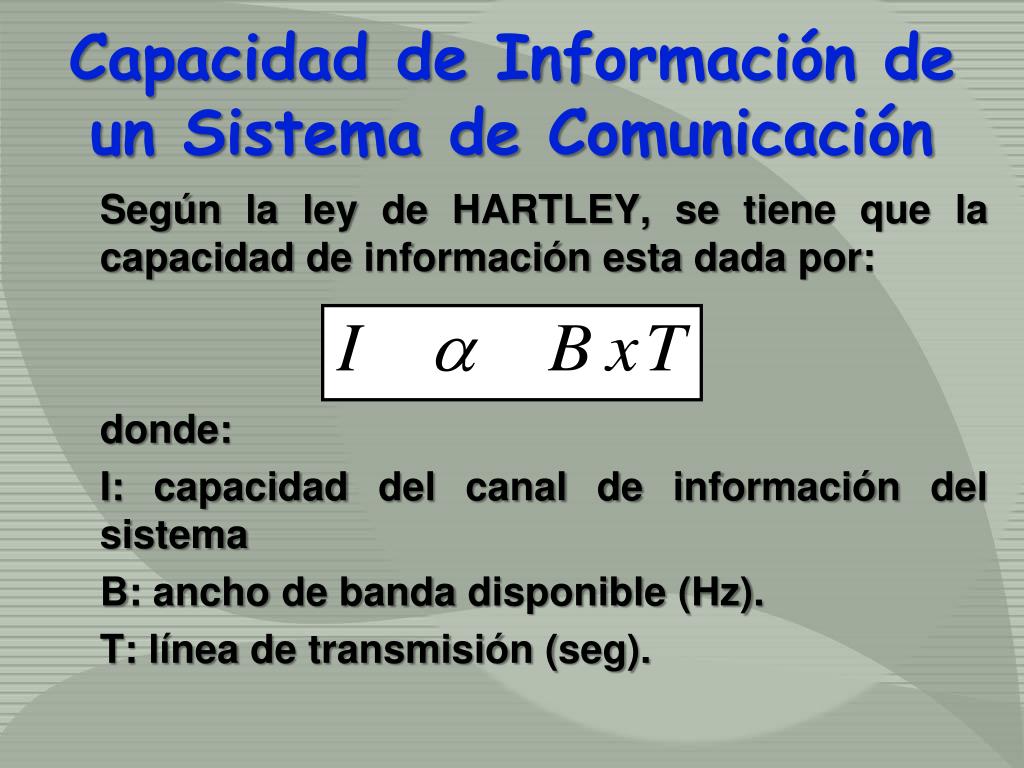

Según la ley de HARTLEY, se tiene que la capacidad de información esta dada por:

donde:

I: capacidad del canal de información del sistema

B: ancho de banda disponible (Hz).

T: línea de transmisión (seg).


Limite de shannon

Limite de Shannon

Una relación mucho más útil que la que formuló Hartley, es el Limite de Shannon.

Relaciona la capacidad de información de un canal de comunicaciones al ancho de banda y a la relación señal – ruido que el mismo posee.


Limite de shannon1

Limite de Shannon

Esto es, en forma de ecuación:

donde:

I: capacidad de información (bps).

B: ancho de banda (Hz).

S/N: relación señal a ruido (sin unidades).


T cnicas de modulaci n digital

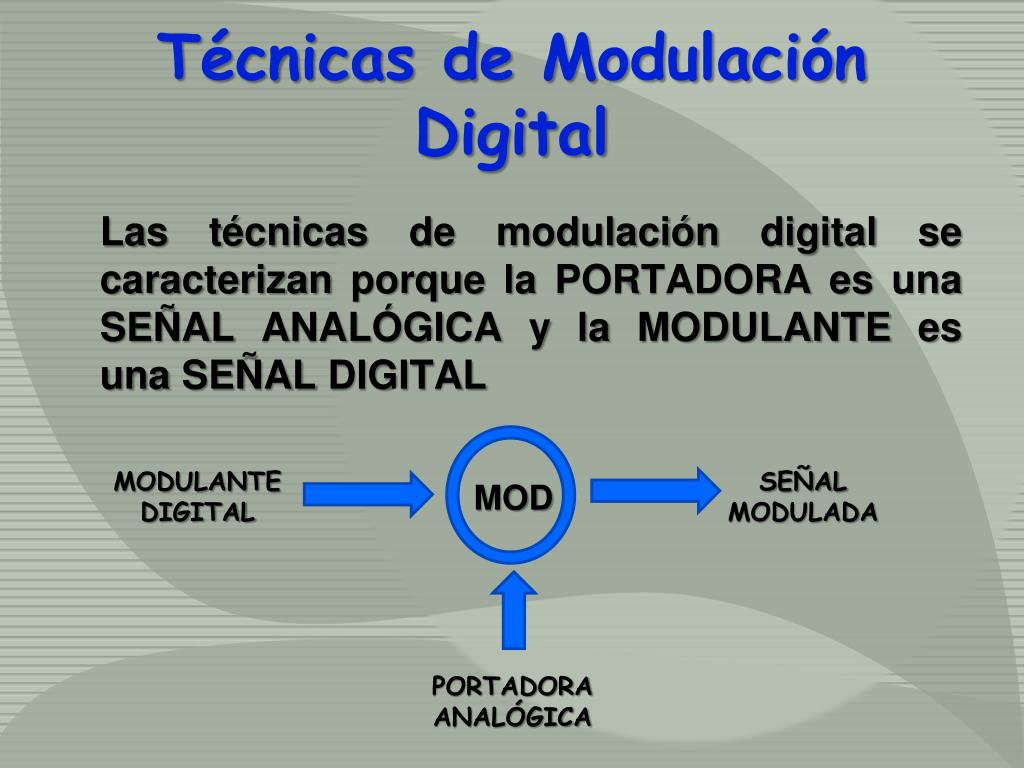

Técnicas de Modulación Digital

Las técnicas de modulación digital se caracterizan porque la PORTADORA es una SEÑAL ANALÓGICA y la MODULANTE es una SEÑAL DIGITAL

MODULANTE

DIGITAL

SEÑAL

MODULADA

MOD

PORTADORA

ANALÓGICA


T cnicas de modulaci n digital1

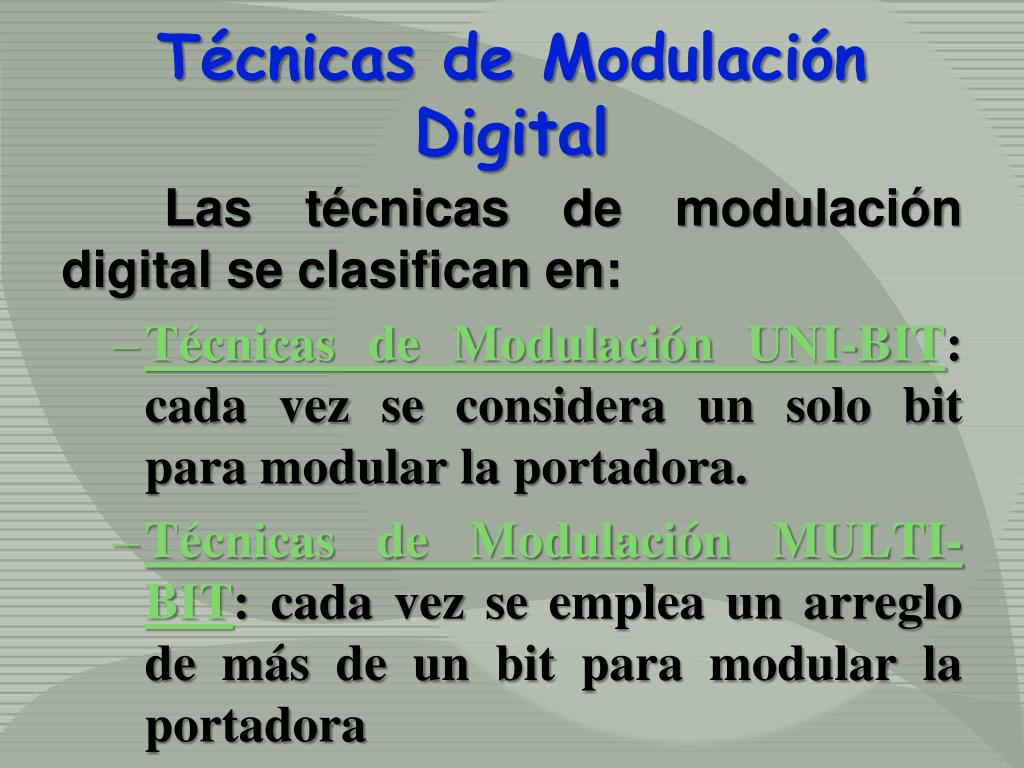

Técnicas de Modulación Digital

Las técnicas de modulación digital se clasifican en:

  • Técnicas de Modulación UNI-BIT: cada vez se considera un solo bit para modular la portadora.

  • Técnicas de Modulación MULTI-BIT: cada vez se emplea un arreglo de más de un bit para modular la portadora


T cnicas de modulaci n digital2

Técnicas de Modulación Digital

Cada una, comprende varias alternativas de modulación, así:

  • Técnicas de Modulación UNI-BIT: ASK, FSK, PSK.

    ASK: AmplitudeShiftKeying, FSK: FrecuencyShiftKeying, PSK: PhaseShiftKeying

  • Técnicas de Modulación MULTI-BIT: nQAM y nPSK, n=4, 8, 16, 32..


Modulaci n digital de amplitud ask

Modulación Digital de Amplitud (ASK)


Modulaci n digital de amplitud ask1

Modulación Digital de Amplitud (ASK)

En la Modulación por Conmutación de Amplitud (ASK), la amplitud de una señal portadora de alta frecuencia se conmuta entre dos valores en respuesta a un código binario.

Si uno de los valores es cero se le llama OOK (On-Off Keying).


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

Cuando se detecta la presencia de un ‘1’ lógico, la portadora tiene un valor de amplitud máximo.

Cuando el valor detectado es un ‘0’ lógico la amplitud de la portadora es cero.


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

Al igual que en el caso analógico, la intención de modular una señal de alta frecuencia por una señal modulante, no es otra que permitir obtener una señal con longitud de onda en el orden de un décimo o más del elemento radiante (la antena) su para óptima radiación al aire.


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

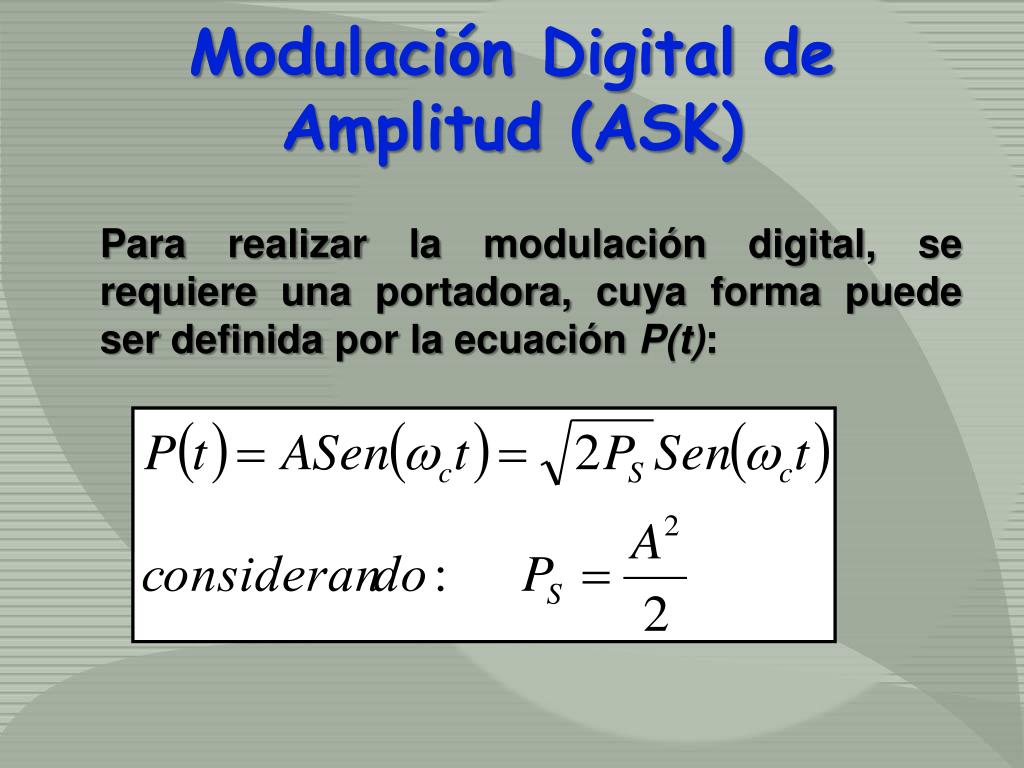

Para realizar la modulación digital, se requiere una portadora, cuya forma puede ser definida por la ecuación P(t):


Tema 1 modulaci n digital uni bit

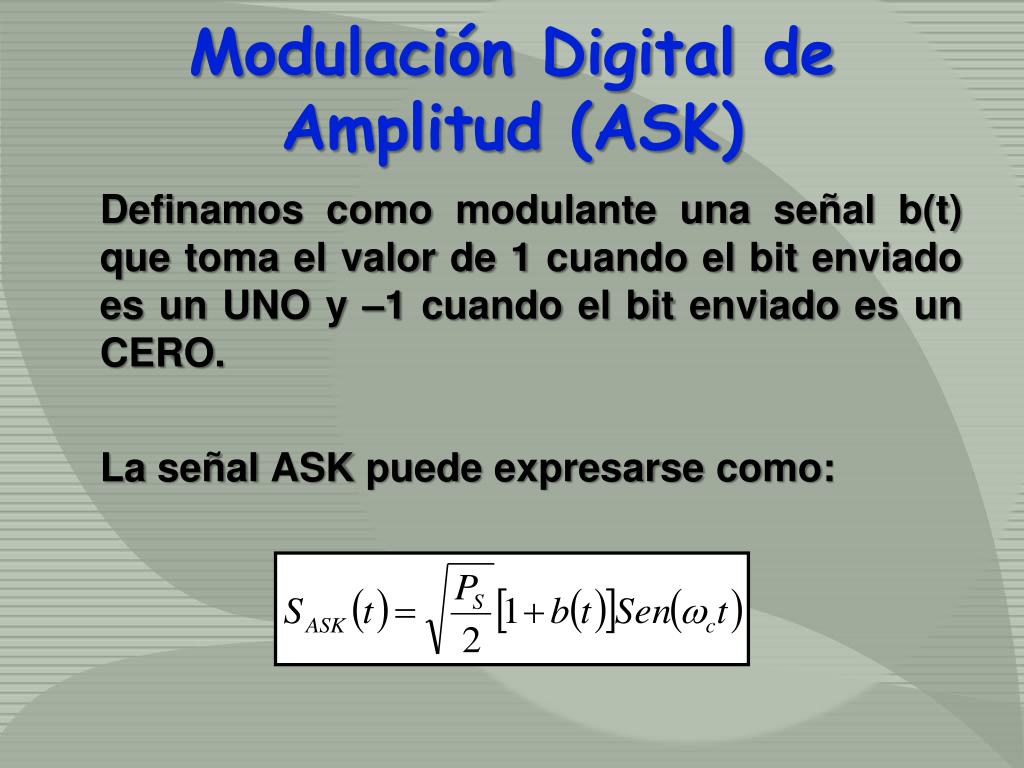

Modulación Digital de Amplitud (ASK)

Definamos como modulante una señal b(t) que toma el valor de 1 cuando el bit enviado es un UNO y –1 cuando el bit enviado es un CERO.

La señal ASK puede expresarse como:


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

Para una entrada binaria igual a UNO lógico, la salida modulada será:

La señal modulada tiene la misma amplitud de la portadora


Tema 1 modulaci n digital uni bit

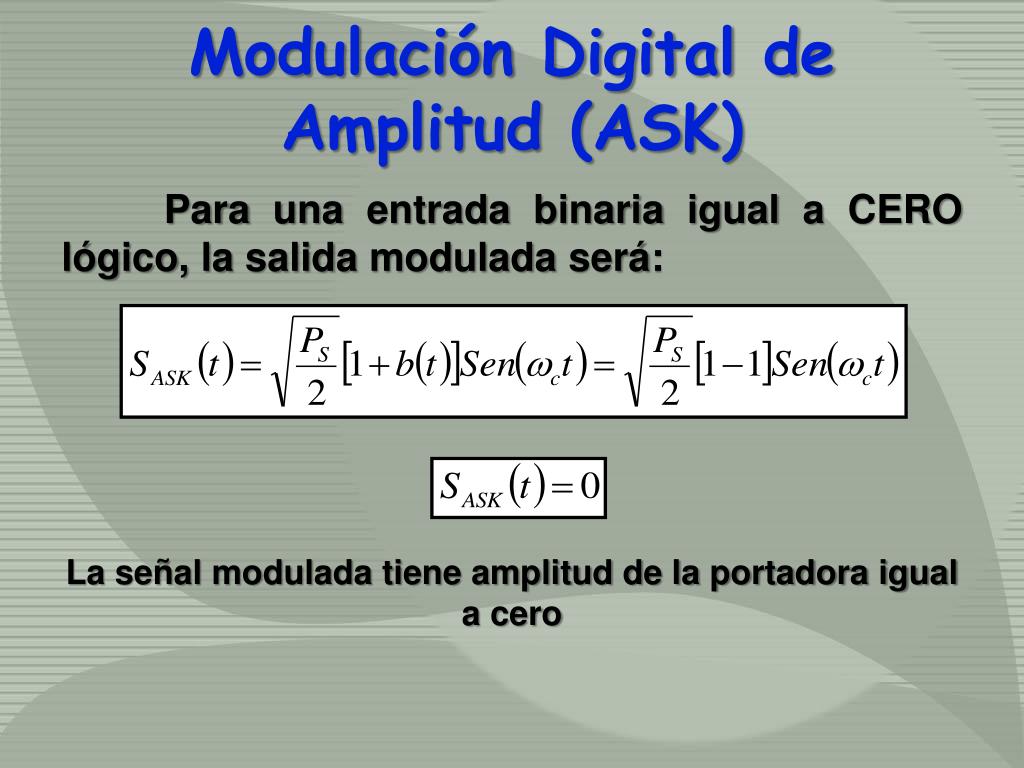

Modulación Digital de Amplitud (ASK)

Para una entrada binaria igual a CERO lógico, la salida modulada será:

La señal modulada tiene amplitud de la portadora igual a cero


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

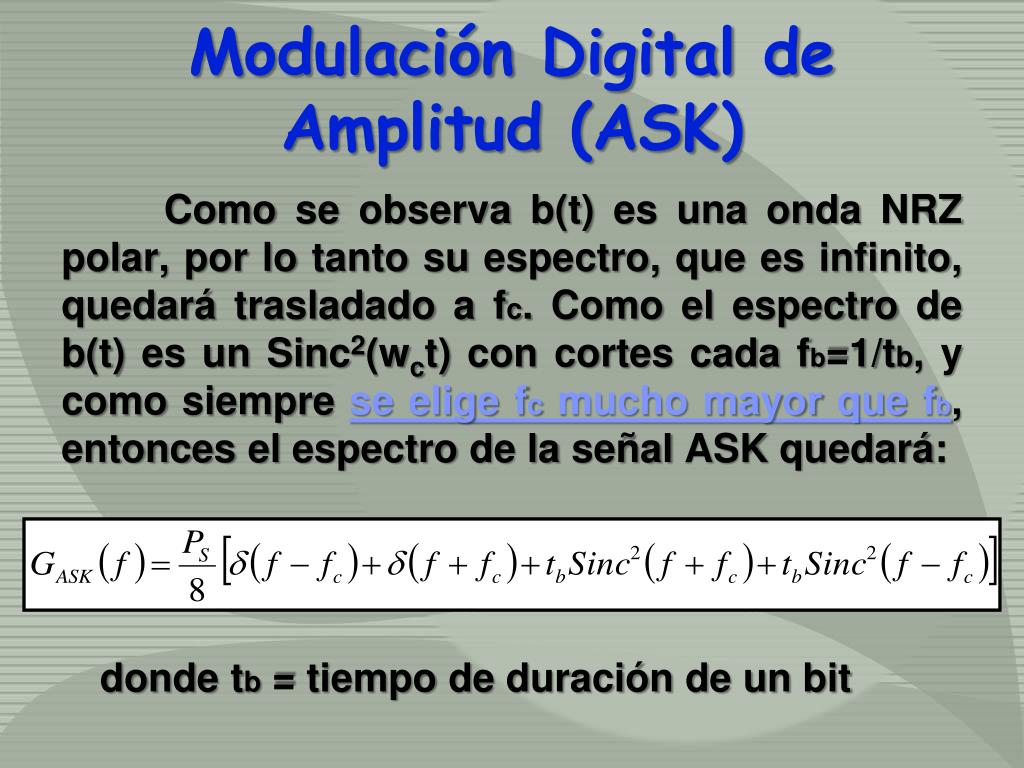

Como se observa b(t) es una onda NRZ polar, por lo tanto su espectro, que es infinito, quedará trasladado a fc. Como el espectro de b(t) es un Sinc2(wct) con cortes cada fb=1/tb, y como siempre se elige fc mucho mayor que fb, entonces el espectro de la señal ASK quedará:

donde tb = tiempo de duración de un bit


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

Analizando la ecuación, se puede observar:

Espectro de

Señal Portadora

Espectro de

Señal Modulante

El espectro de la señal modulada posee la portadora desplazada a la frecuencia ±fc, más la función Sinc2(f ± fc)


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

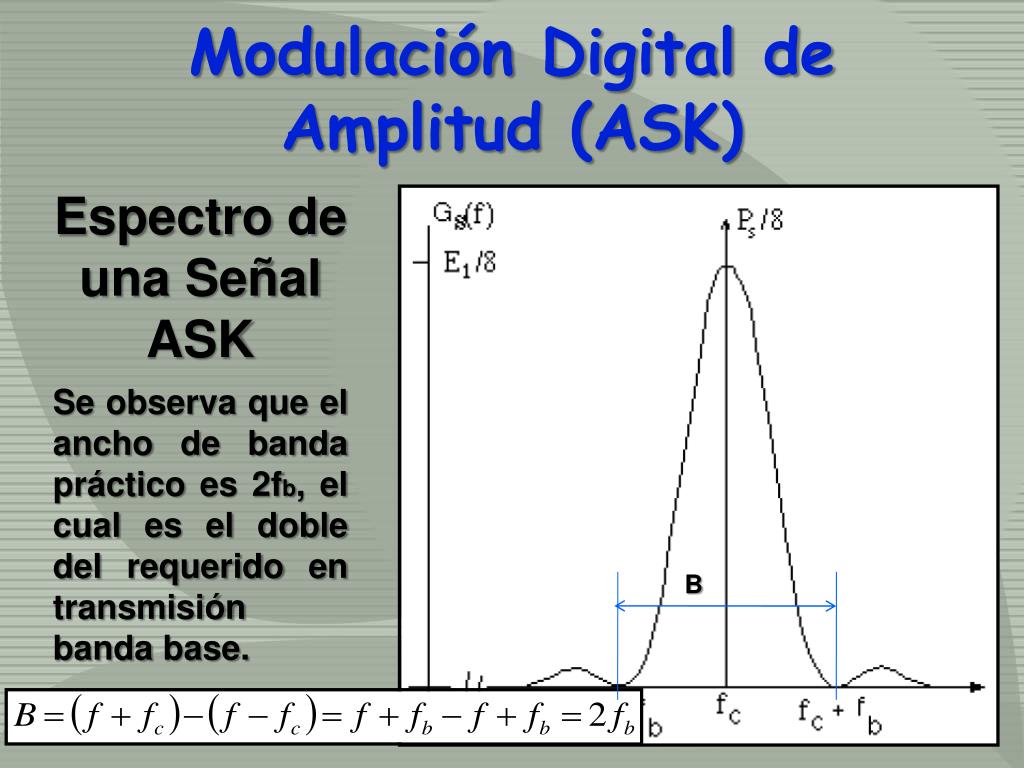

Espectro de una Señal ASK

Se observa que el ancho de banda práctico es 2fb, el cual es el doble del requerido en transmisión banda base.

B


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

Otro parámetro que será muy útil sobre todo en modulación multinivel, es la constelación.

La constelación consiste en representar la señal modulada en función de una o varias funciones ortonormales (ortogonales de energía unitaria).


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

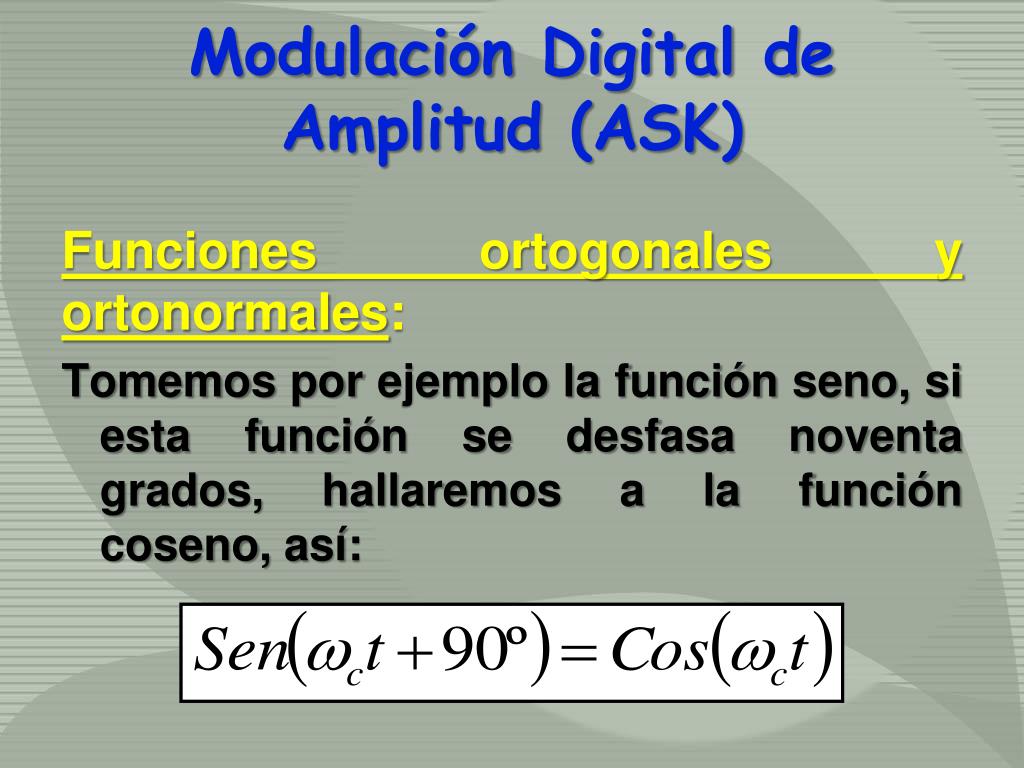

Funciones ortogonales y ortonormales:

Tomemos por ejemplo la función seno, si esta función se desfasa noventa grados, hallaremos a la función coseno, así:


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

Si se ve desde el punto de vista polar, el seno está en la línea de cero grados y el coseno se encontrará desfasado +90º con respecto a éste.

90º

Tenga presente que:

+90º


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

Podemos afirmar que el seno y el coseno son ortogonales y como el máximo valor que pueden tener es uno (1), serán ORTONORMALES.

Así que, podremos representar las modulaciones, usando como sistema de coordenadas los ejes Sen(wct) y el Cos(wct).


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

La gráfica de SASK(t) en función de sen(wct) recibe el nombre de constelación. En este caso luciría como:

Punto para “1” lógico

Punto para “0” lógico


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

De la grafica se puede deducir que: mientras mayor sea la separación entre los puntos “0” y “1” lógicos, menor será la posibilidad de que una se convierta en el otro por efectos del ruido. Esto se logra con mayor amplitud de portadora.

Punto para “1” lógico

Punto para “0” lógico


Tema 1 modulaci n digital uni bit

Modulación Digital de Amplitud (ASK)

La distancia entre los posibles valores de la señal modulada es muy importante, ya que representará la fortaleza que tiene la modulación frente al ruido.

Observe que si los símbolos están más distanciados, será más difícil que uno se convierta en otro por efectos del ruido añadido en el sistema.


Moduladores digitales

Moduladores Digitales

  • Modulador ASK: Diagrama de Bloques

Modulador Balanceado

Datos Digitales de Entrada

b(t)

X

ASK

Señal Modulada ASK

Portadora Sinusoidal de Alta Frecuencia

Portadora


Demoduladores digitales

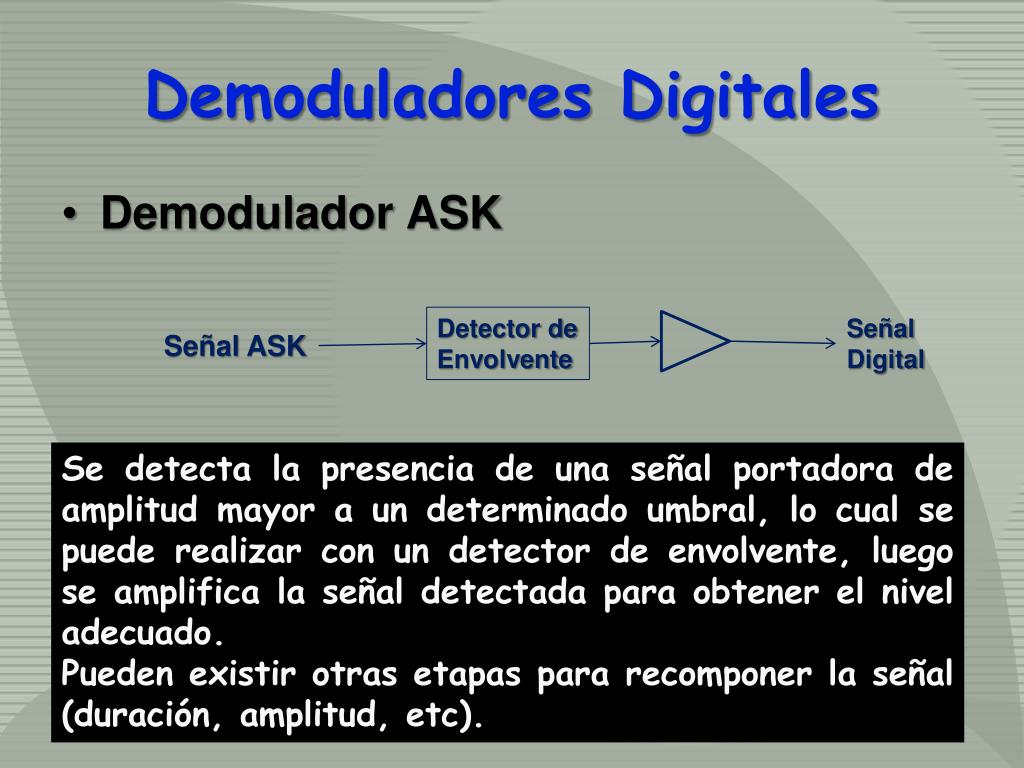

Demoduladores Digitales

  • Demodulador ASK

Detector de

Envolvente

Señal

Digital

Señal ASK

Se detecta la presencia de una señal portadora de amplitud mayor a un determinado umbral, lo cual se puede realizar con un detector de envolvente, luego se amplifica la señal detectada para obtener el nivel adecuado.

Pueden existir otras etapas para recomponer la señal (duración, amplitud, etc).


Modulaci n digital de frecuencia fsk

Modulación Digital de Frecuencia (FSK)


Modulaci n digital en frecuencia fsk

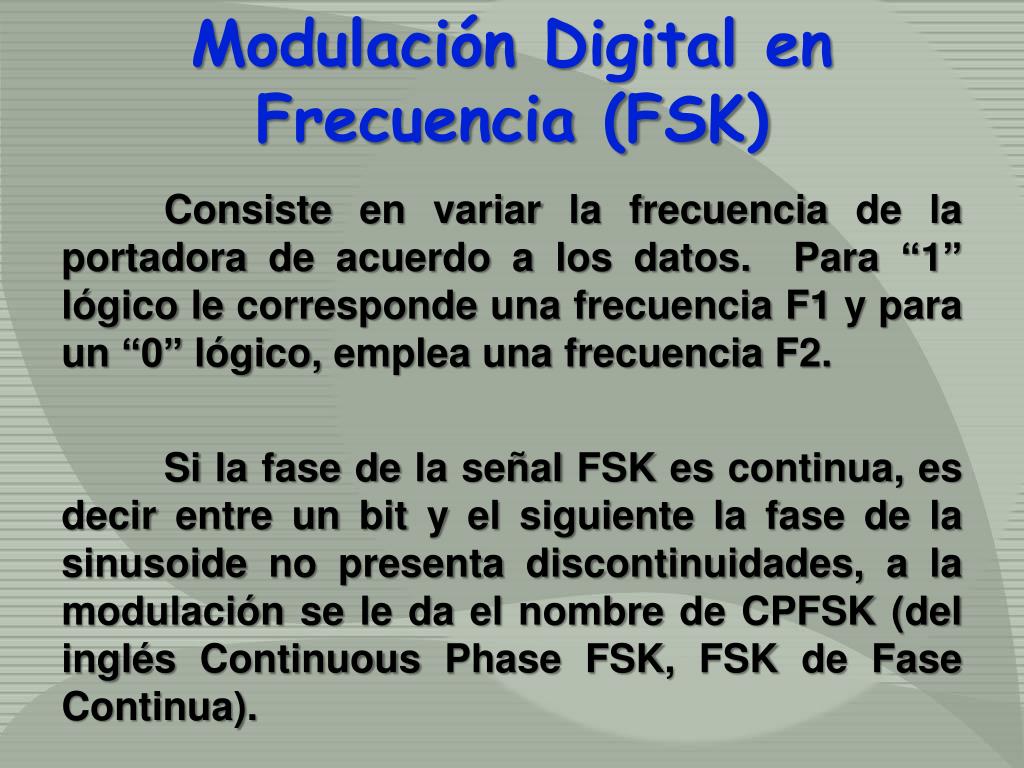

Modulación Digital en Frecuencia (FSK)

Consiste en variar la frecuencia de la portadora de acuerdo a los datos. Para “1” lógico le corresponde una frecuencia F1 y para un “0” lógico, emplea una frecuencia F2.

Si la fase de la señal FSK es continua, es decir entre un bit y el siguiente la fase de la sinusoide no presenta discontinuidades, a la modulación se le da el nombre de CPFSK (del inglés ContinuousPhaseFSK, FSK de Fase Continua).


Modulaci n digital en frecuencia fsk1

Modulación Digital en Frecuencia (FSK)

La siguiente figura ilustra un mensaje binario y la señal CPFSK resultante de la modulación.

Observe la continuidad de fase en la onda modulada.


Modulaci n digital en frecuencia fsk2

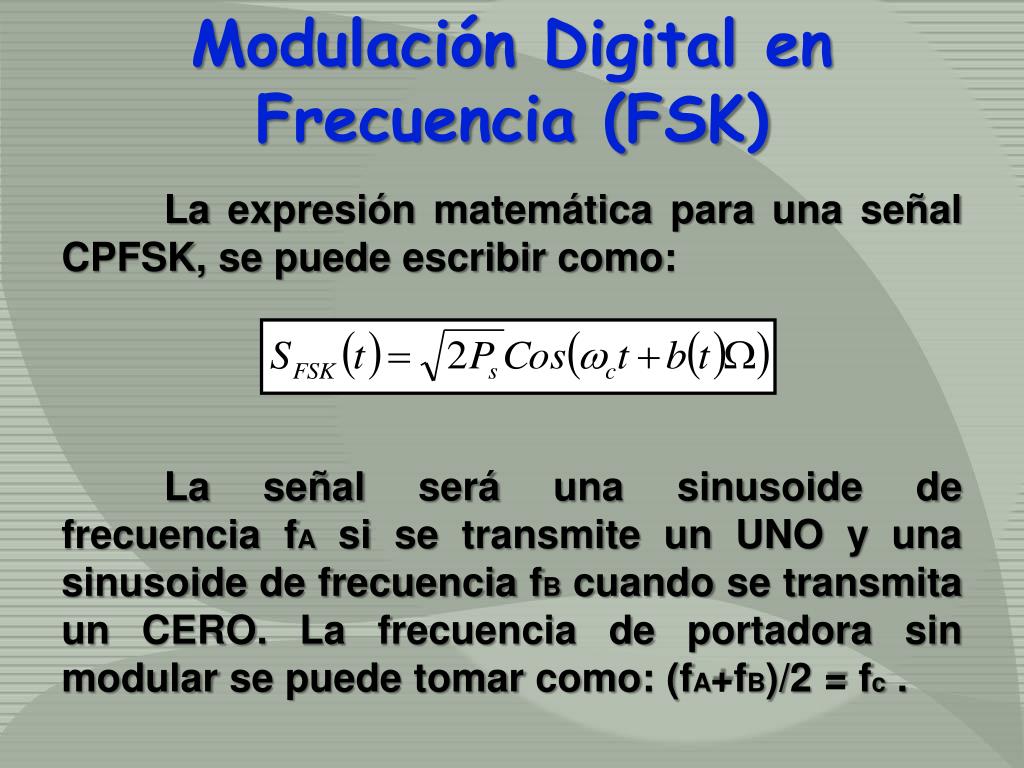

Modulación Digital en Frecuencia (FSK)

La expresión matemática para una señal CPFSK, se puede escribir como:

La señal será una sinusoide de frecuencia fA si se transmite un UNO y una sinusoide de frecuencia fB cuando se transmita un CERO. La frecuencia de portadora sin modular se puede tomar como: (fA+fB)/2 = fc .


Modulaci n digital en frecuencia fsk3

Modulación Digital en Frecuencia (FSK)

La continuidad de la fase se logra cuando

La densidad espectral de potencia de la señal FSK se determina por la expresión:


Modulaci n digital en frecuencia fsk4

Modulación Digital en Frecuencia (FSK)

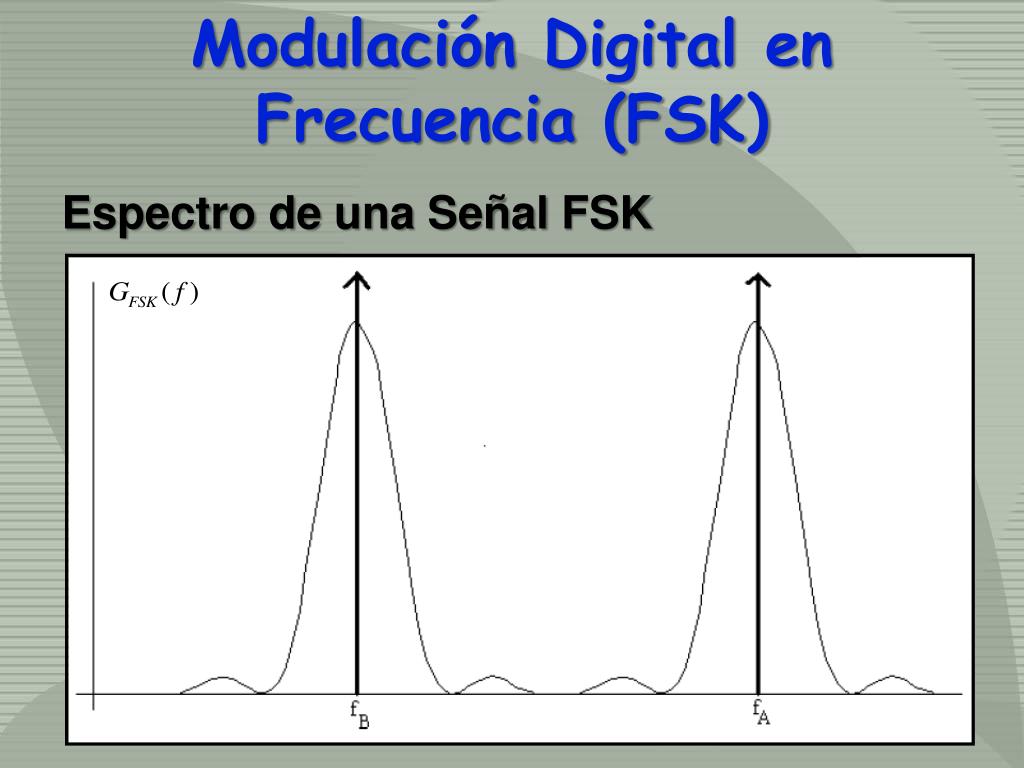

Espectro de una Señal FSK


Modulaci n digital en frecuencia fsk5

Modulación Digital en Frecuencia (FSK)

La desviación máxima de la frecuencia viene dada por la ecuación:

El ancho de banda de una señal FSK será calculado como:

fb es la velocidad de transmisión de los bits


Modulaci n digital en frecuencia fsk6

Modulación Digital en Frecuencia (FSK)

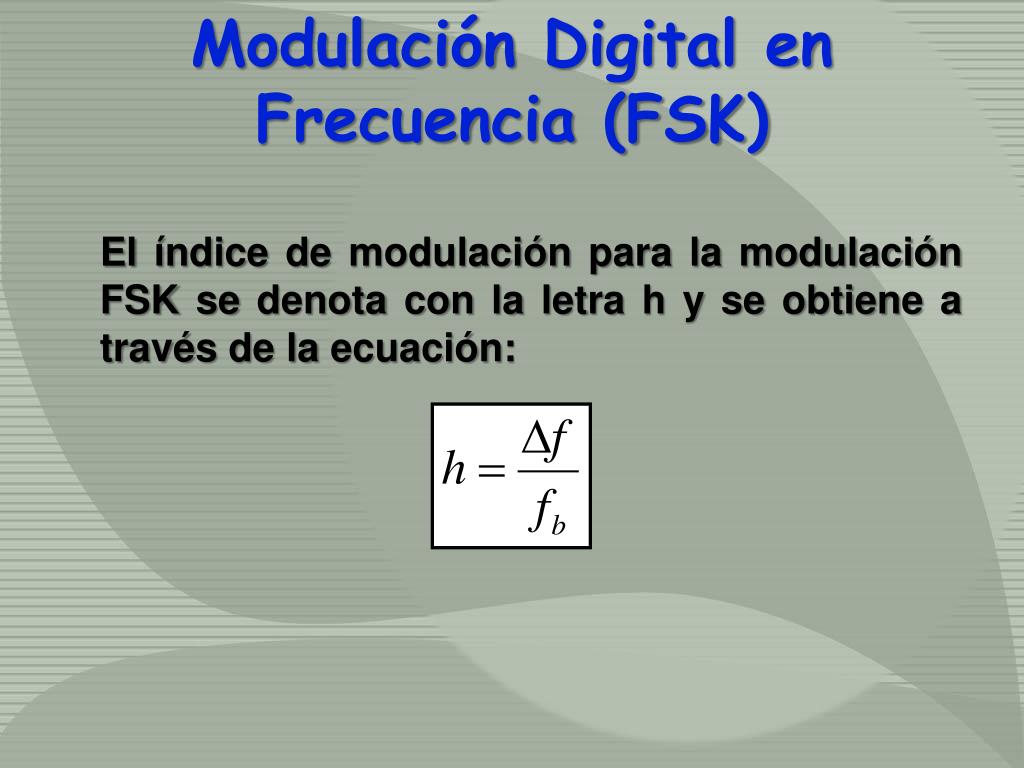

El índice de modulación para la modulación FSK se denota con la letra h y se obtiene a través de la ecuación:


Modulaci n digital en frecuencia fsk7

Modulación Digital en Frecuencia (FSK)

Otra condición que generalmente se aplica, es que las dos frecuencias sean ortogonales en un intervalo tb. Es decir:


Modulaci n digital en frecuencia fsk8

Modulación Digital en Frecuencia (FSK)

Se ha considerado que la frecuencia portadora está en el punto medio de la desviación de frecuencia y que la desviación de frecuencia pico está en radianes, es decir:


Modulaci n digital en frecuencia fsk9

Modulación Digital en Frecuencia (FSK)

La constelación de la señal CPFSK se construye partiendo del hecho que fa y fb son frecuencias ortogonales.

Partiendo de nuestra señal FSK, tenemos que:

Esta ecuación la podemos representar en los ejes coordenados, quedando:


Modulaci n digital en frecuencia fsk10

Modulación Digital en Frecuencia (FSK)

Representación fasorial para FSK:


Tema 1 modulaci n digital uni bit

Moduladores Digitales

Oscilador con F = fa

  • Modulador FSK

Datos digitales de Entrada

Osc1

Señal Modulada en FSK

X

b(t)

S

FSK

X

Invertimos los Datos

Oscilador con F = fb

Osc 2

El modulador está constituido por dos moduladores ASK cuyas salidas se suman en forma sincrónica.


Tema 1 modulaci n digital uni bit

Demoduladores FSK

Amp

Comparador

de

Fase

Entrada

FSK

Salida

Binaria

Para demodular una señal de FSK se puede utilizar un circuito llamado PLL (PhaseLockedLoop) o fase de lazo cerrado, cuyo diagrama de bloques se muestra en la figura.

Oscilador

Controlado

Por voltaje


Tema 1 modulaci n digital uni bit

Demoduladores FSK

FUNCIONAMIENTO:

A la entrada del PLL se tienen una señal de FSK.

El PLL posee una frecuencia de oscilación propia o natural, establecida cuando se realiza el diseño.

Cuando la frecuencia de estrada no coincide con la del PLL, se produce una diferencia de fase a la salida del comparador de fase. Esta diferencia de fase es convertida en un voltaje de CD proporcional por el amplificador, el cual es ingresado al VCO.


Tema 1 modulaci n digital uni bit

Demoduladores FSK

Al variar el voltaje de entrada al VCO varia también su frecuencia hasta que la diferencia de frecuencia es cero y entonces se dice que el sistema se encuentra en fase cerrada o “enganchado”.

El voltaje de salida es el voltaje necesario para producir una señal oscilante por el VCO igual a la frecuencia de la señal de entrada.

Como la señal de entrada posee dos únicas frecuencias, la salida del PLL serán dos niveles únicos de voltaje, los cuales representan los valores lógicos binarios.


Modulaci n digital de fase psk

Modulación Digital de Fase (PSK)


Modulaci n digital de fase psk1

Modulación Digital de Fase (PSK)

Consiste en variar la fase de la sinusoide PORTADORA de acuerdo a los datos de entrada del modulador PSK.

Para el caso binario, las fases que se seleccionan son 0 y π, dos unicas fases, una para cada bit.

En este caso la modulación de fase recibe el nombre de PRK (PhaseReversalKeying).


Modulaci n digital de fase psk2

Modulación Digital de Fase (PSK)

Observe, en la siguiente figura, una señal PRK.

Se destaca el cambio de fase justo cuando concluye el bit:


Tema 1 modulaci n digital uni bit

Modulación Digital de Fase (PSK)

La ecuación que describe su comportamiento, en el dominio del tiempo puede ser:

Donde b(t) tomará valores de 0 cuando el valor sea un CERO lógico y p cuando su valor sea UNO lógico.


Tema 1 modulaci n digital uni bit

Modulación Digital de Fase (PSK)

La densidad espectral de potencia de la señal PRK viene dada por:


Tema 1 modulaci n digital uni bit

Modulación Digital de Fase (PSK)

Espectro de

una Señal PSK


Tema 1 modulaci n digital uni bit

Modulación Digital de Fase (PSK)

El espectro es parecido al de ASK, solo que no incluye las Deltas de Dirac.

Esto implica un ahorro de potencia.

El ancho de banda resulta igual al de ASK o sea 2fb

La constelación de la señal PRK se obtiene a partir de la señal dada por la ecuación:


Tema 1 modulaci n digital uni bit

Modulación Digital de Fase (PSK)

La constelación muestra que esta es la modulación que presenta la mayor distancia entre los puntos de la misma; esto la convierte en la de mayor fortaleza frente al ruido.

Separación de valores


Tema 1 modulaci n digital uni bit

Moduladores Digitales

  • Modulador PSK

Modulador Balanceado

Señal Modulada PSK

b(t)

Conv de Nivel

X

PSK

Datos digitales de Entrada

Se convierten los datos unipolares en Bipolares (polaridad + y -)

Osc

Portadora


Tema 1 modulaci n digital uni bit

Demoduladores Digitales

  • Demodulador BPSK

Detector de

Envolvente

Señal

Digital

X

Señal PSK

Osc

Local


Tema 1 modulaci n digital uni bit

Actividades de Autodesarrollo

  • Revise con detenimiento los tópicos abordados en este tema. Use la bibliografía recomendada

  • Realice los desarrollos matemáticos obtenidos.

  • Retome las simulaciones abordadas en el curso introductorio.

  • Proponga simulaciones para los demoduladores de cada caso.


Gracias por su atenci n

Gracias por su atención


  • Login
