  1. DIELEKTRYKI TADEUSZ HILCZER Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  2. Pomiar przenikalności elektrycznej Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  3. Idea pomiaru przenikalności elektrycznej 0 dielektryk - podstawowy schemat pomiaru przenikalności elektrycznej komórka pomiarowa układ pomiarowy Tadeusz Hilczer - Dielektryki (wykład monograficzny)

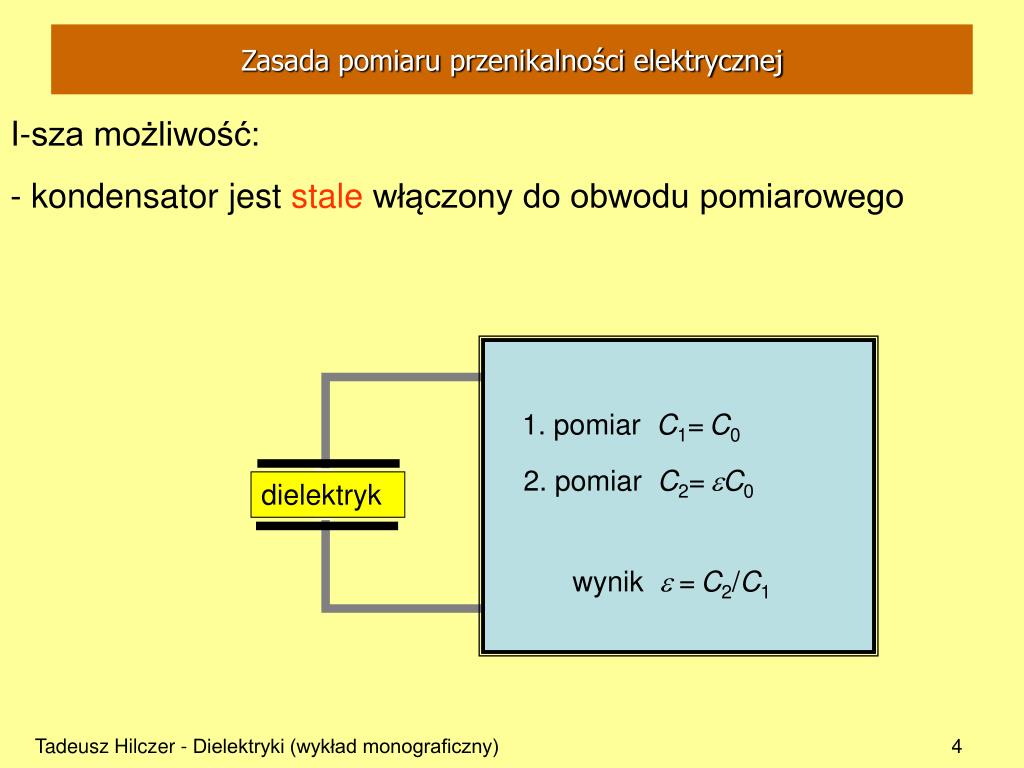

  4. Zasada pomiaru przenikalności elektrycznej dielektryk miernik prądu I-sza możliwość: - kondensator jest stale włączony do obwodu pomiarowego 1. pomiar C1=C0 2. pomiar C2=eC0 wynik e=C2/C1 Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  5. Zasada pomiaru przenikalności elektrycznej II-ga możliwość: - kondensator jest włączany do obwodu pomiarowego na czas pomiaru 1. pomiar C1=C0+Cd Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  6. Zasada pomiaru przenikalności elektrycznej 1. pomiar C1=C0+Cd II-ga możliwość: - kondensator jest włączany do obwodu pomiarowego na czas pomiaru 2. pomiar C2=eC0+Cd dielektryk wynik e -1=(C2-C1)/C0 e -1 =  - podatność elektryczna Tadeusz Hilczer - Dielektryki (wykład monograficzny)

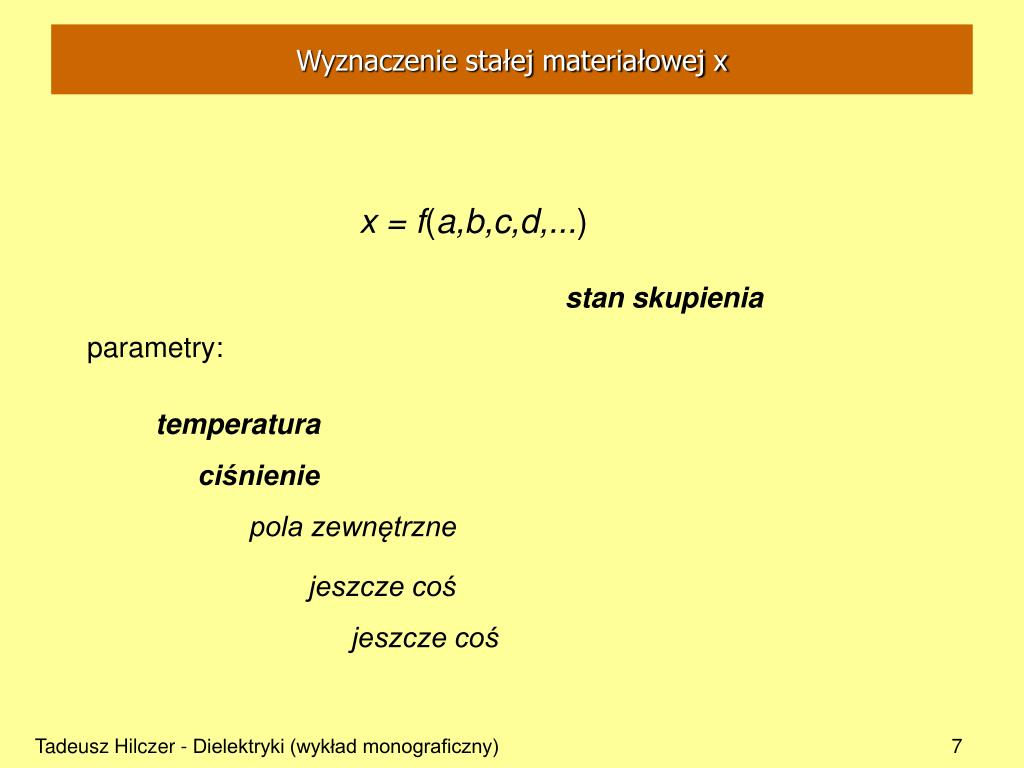

  7. Wyznaczenie stałej materiałowej x x = f(a,b,c,d,...) stan skupienia parametry: temperatura ciśnienie pola zewnętrzne jeszcze coś jeszcze coś Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  8. Wyznaczenie stałej materiałowej x - pomiar temperaturowy x = f(T) stan skupienia = const parametry: temperatura zmienna ciśnienie = const pola zewnętrzne = const jeszcze coś = const jeszcze coś = const Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  9. Wyznaczenie stałej materiałowej x - pomiar ciśnieniowy x = f(p) stan skupienia = const parametry: temperatura = const ciśnienie zmienne pola zewnętrzne = const jeszcze coś = const jeszcze coś = const Tadeusz Hilczer - Dielektryki (wykład monograficzny)

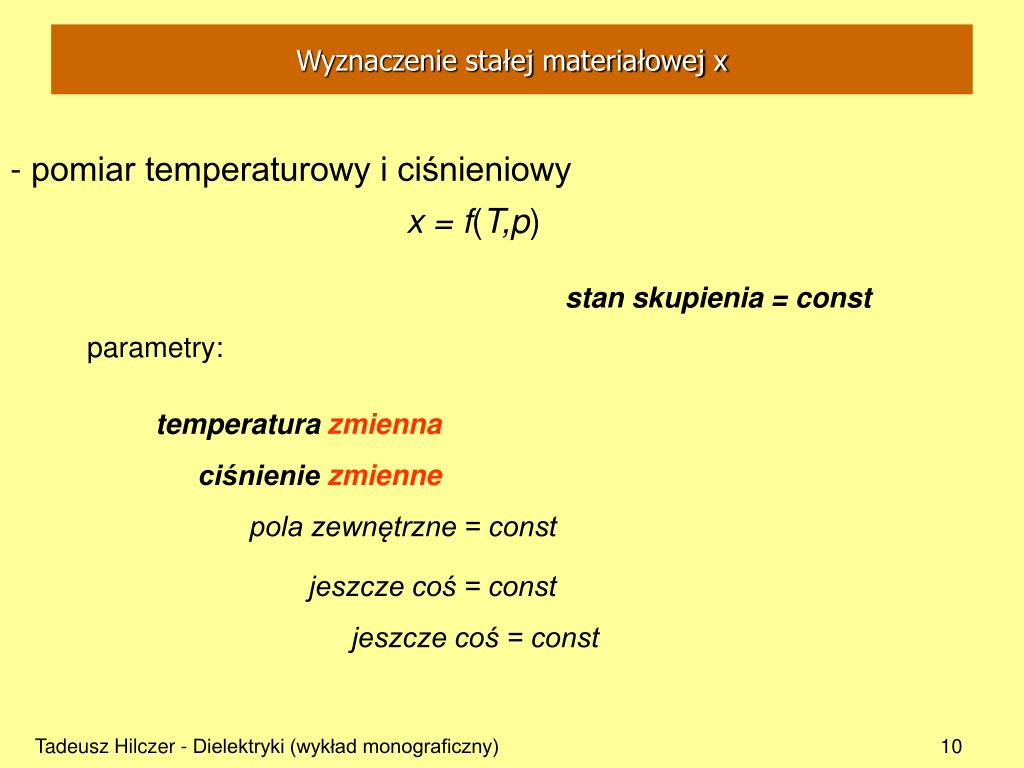

  10. Wyznaczenie stałej materiałowej x - pomiar temperaturowy i ciśnieniowy x = f(T,p) stan skupienia = const parametry: temperatura zmienna ciśnienie zmienne pola zewnętrzne = const jeszcze coś = const jeszcze coś = const Tadeusz Hilczer - Dielektryki (wykład monograficzny)

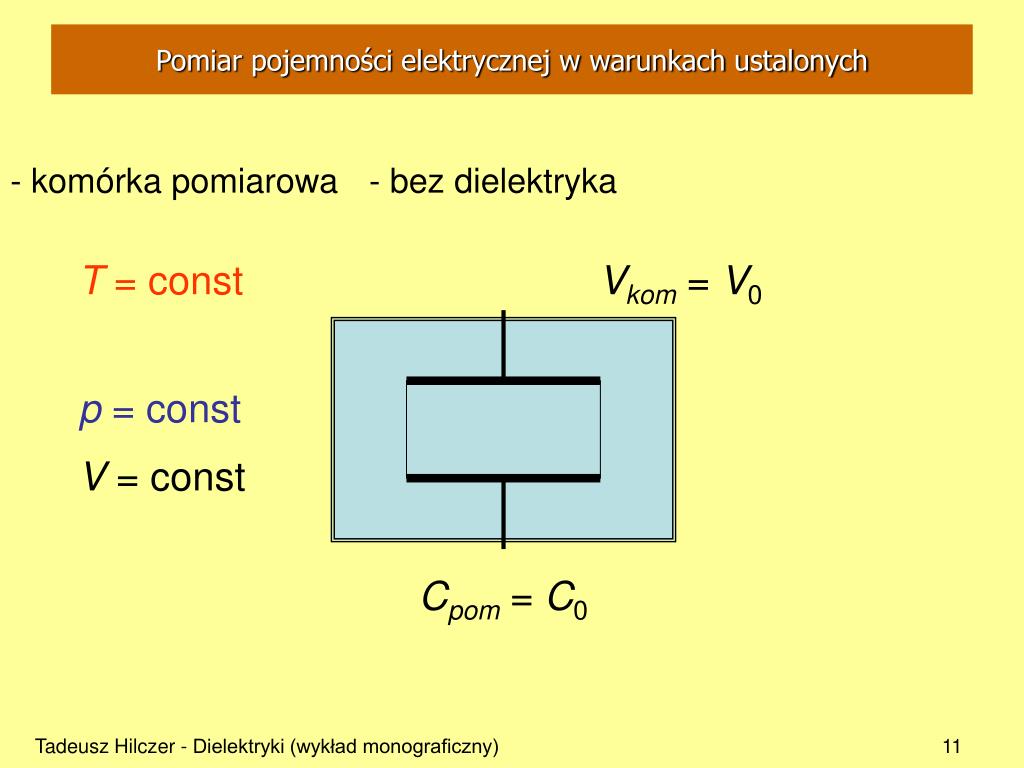

  11. Pomiar pojemności elektrycznej w warunkach ustalonych - komórka pomiarowa - bez dielektryka T = const Vkom= V0 p = const V = const Cpom= C0 Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  12. Pomiar pojemności elektrycznej w warunkach ustalonych - komórka pomiarowa - z dielektrykiem idealnym T = const Vkom= V0 p = const V = const Cpom= e(T0)C0 Tadeusz Hilczer - Dielektryki (wykład monograficzny)

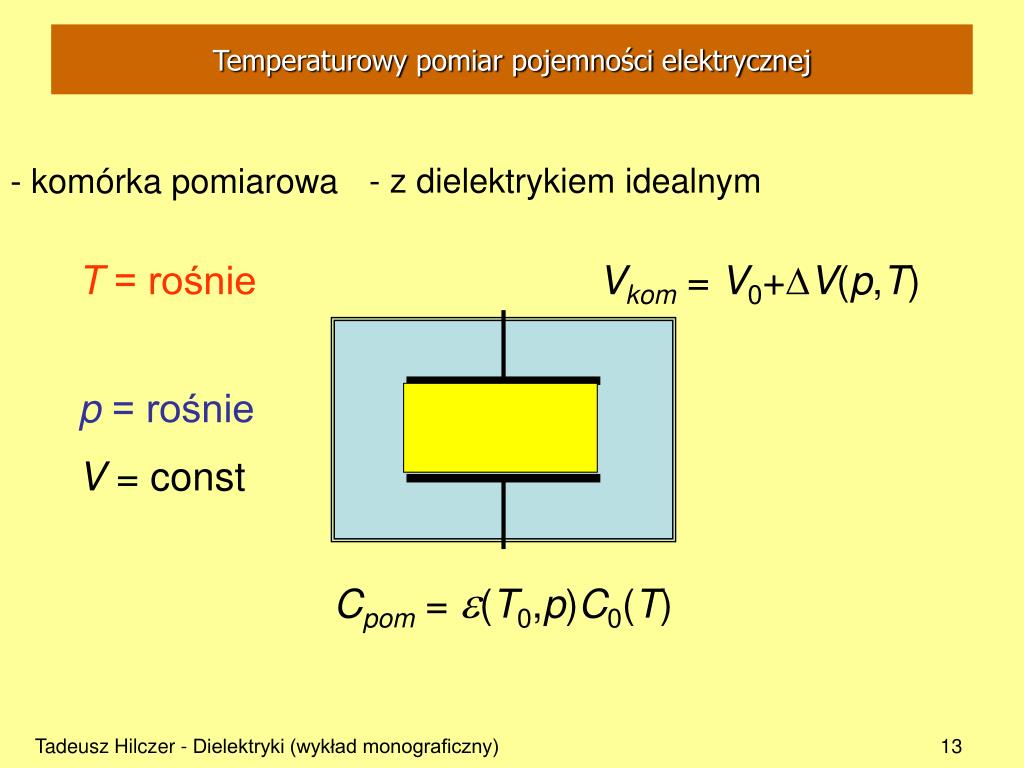

  13. Temperaturowy pomiar pojemności elektrycznej - komórka pomiarowa - z dielektrykiem idealnym T = rośnie Vkom= V0+DV(p,T) p = rośnie V = const Cpom= e(T0,p)C0(T) Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  14. Temperaturowy pomiar pojemności elektrycznej - komórka pomiarowa - z dielektrykiem idealnym T = rośnie Vkom= V0+DV(T) p = const V = rośnie Cpom= e(T0)C0(T) Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  15. Temperaturowy pomiar pojemności elektrycznej czujnik temperatury Ttermostatu T1 T2 DT = T2-T1 0 temperatura Te = (1/2)(T1 + T2) Tadeusz Hilczer - Dielektryki (wykład monograficzny)

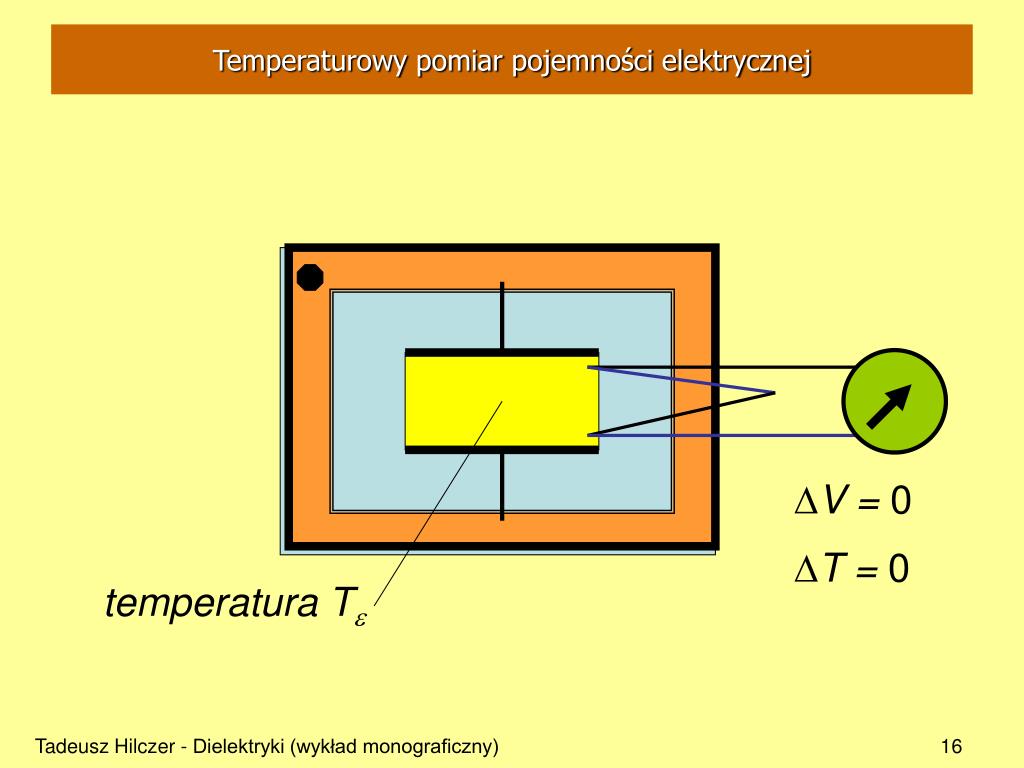

  16. Temperaturowy pomiar pojemności elektrycznej DV = 0 DT = 0 temperatura Te Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  17. Temperaturowy pomiar pojemności elektrycznej DV = 0 DV = 0 DT = 0 DT = 0 temperatura Te= Ttermostatu Tadeusz Hilczer - Dielektryki (wykład monograficzny)

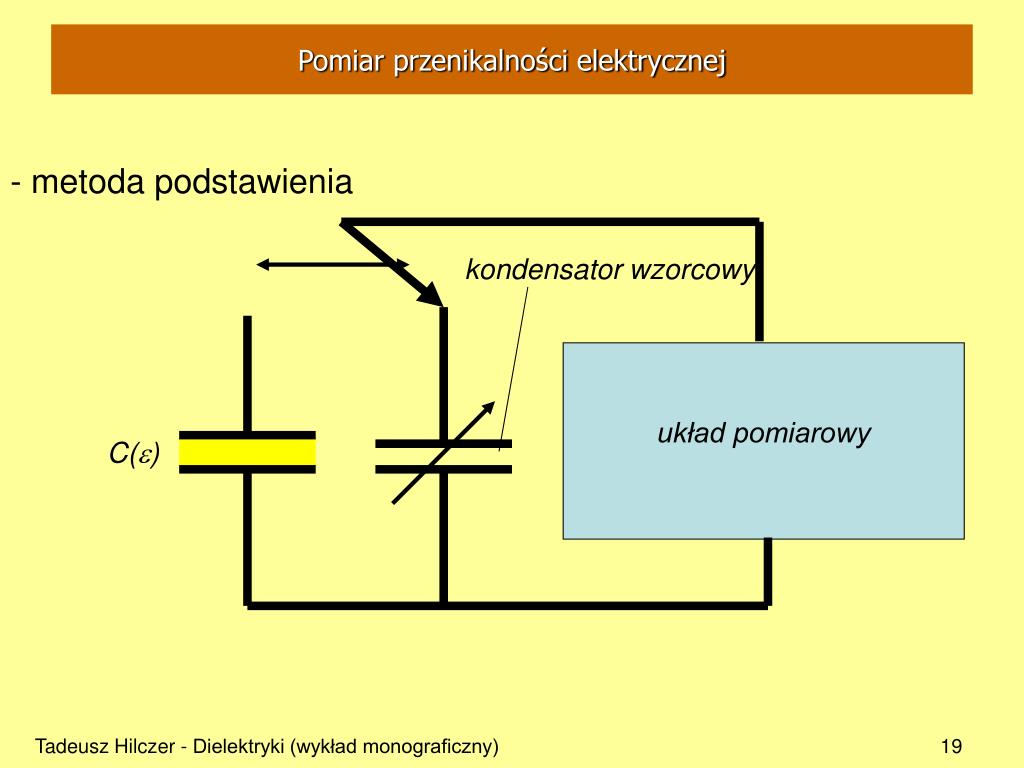

  18. Pomiar przenikalności elektrycznej - metoda podstawienia kondensator wzorcowy układ pomiarowy C(e) Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  19. Pomiar przenikalności elektrycznej - metoda podstawienia kondensator wzorcowy układ pomiarowy C(e) Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  20. Pomiar przenikalności elektrycznej - metoda mostkowa wskaźnik równowagi kondensator wzorcowy C(e)  Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  21. Pomiar przenikalności elektrycznej - metoda rezonansowa kondensator wzorcowy L C generator w = const C(e) Tadeusz Hilczer - Dielektryki (wykład monograficzny)

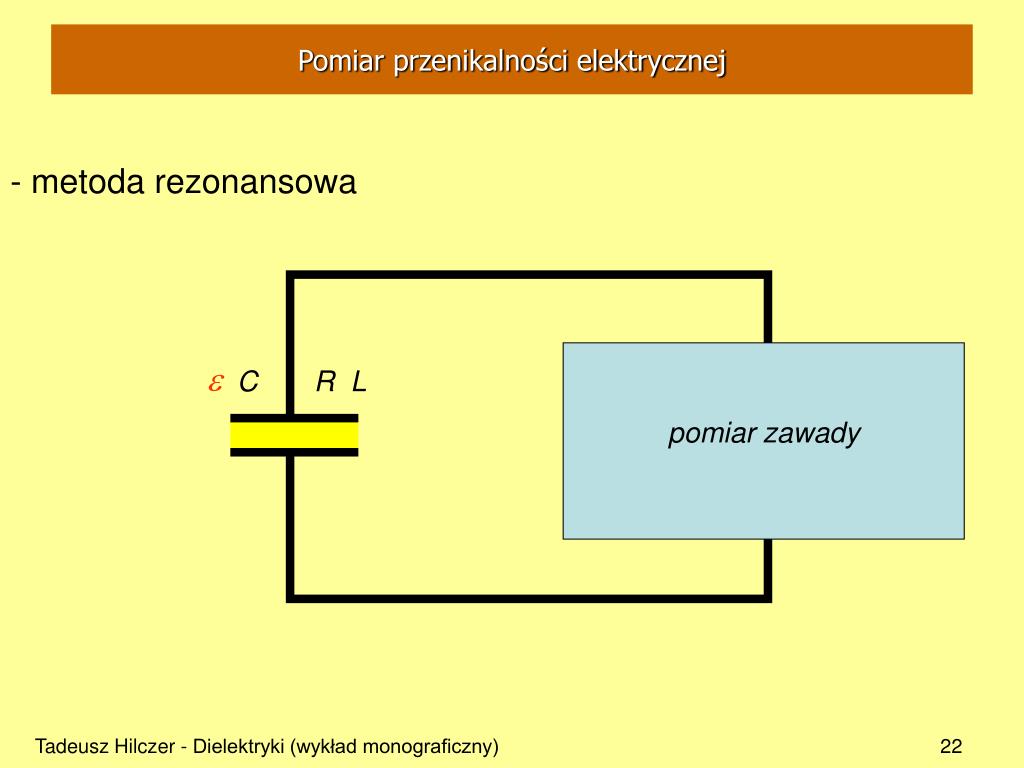

  22. Pomiar przenikalności elektrycznej - metoda rezonansowa e C R L pomiar zawady Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  23. Pomiar przenikalności elektrycznej mieszacz generator wzorcowy generator pomiarowy układ zerowy - metoda dudnieniowa Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  24. Pomiar przenikalności elektrycznej mieszacz w1 ± w1 w2 w2 generator wzorcowy generator pomiarowy układ zerowy - metoda dudnieniowa Tadeusz Hilczer - Dielektryki (wykład monograficzny)

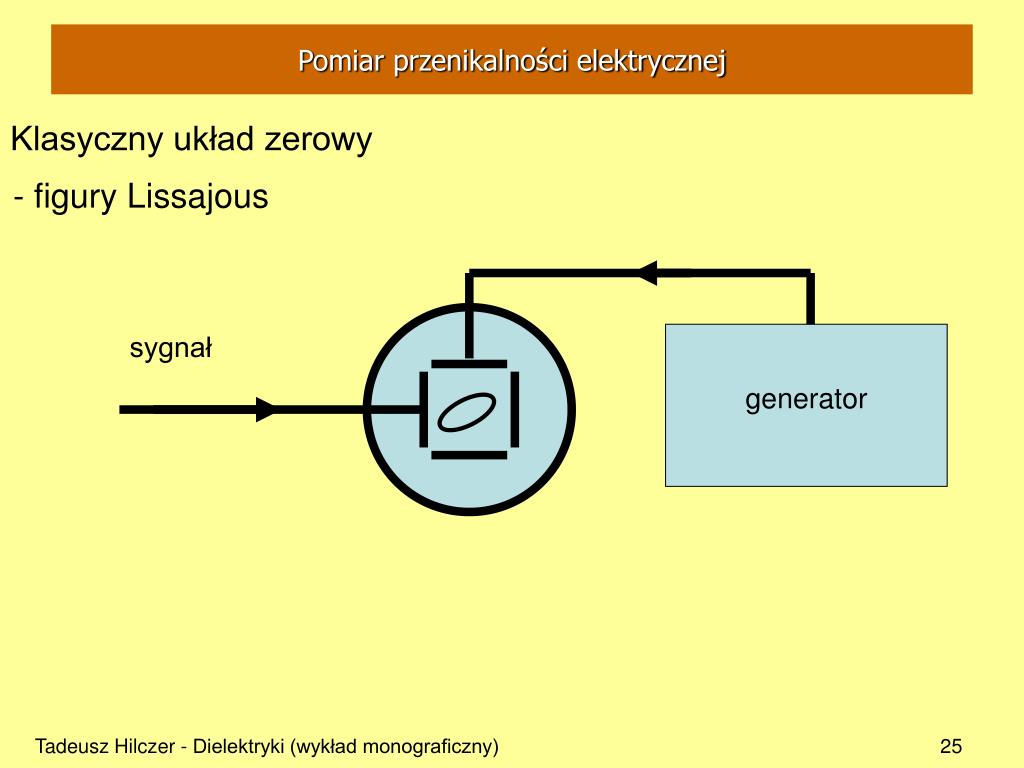

  25. Pomiar przenikalności elektrycznej Klasyczny układ zerowy - figury Lissajous sygnał generator Tadeusz Hilczer - Dielektryki (wykład monograficzny)

  26. Pomiar przenikalności elektrycznej mieszacz - metoda impulsowa impulsowy generator pomiarowy impulsowy generator wzorcowy dyskryminator amplitudy układ rejestrujący Tadeusz Hilczer - Dielektryki (wykład monograficzny)
