Peta kompas pemetaan dasar gps

PETA – KOMPAS,PEMETAAN DASAR & GPS

LatihanReguler

ResimenMahasiswa “WiraMakara”

Universitas Indonesia

AndryVirhansyah, S. Si.

G’96 – G9604 GMC UI

LayuKasieII/Operasi

GIS & Terrestrial Survey Consultant


Peta kompas pemetaan dasar gps

PETA

adalah gambaran secara keseluruhan atau sebagian dari permukaan bumi yang diproyeksikan dari permukaan bumi kedalam bidang datar dengan perbandingan atau perkecilan tertentu


Jenis peta

JENIS PETA

  • DASAR / RUPA BUMI / TOPOGRAFI

    Berisikan data dasar ruang muka bumi secara umum

  • TEMATIK

  • Berisikan data ruang muka bumi dengan tema tertentu, seperti peta jaringan jalan, peta penggunaan tanah, bahkan peta analisa seperti peta Wilayah Banjir, Peta Zona Nilai Tanah, dll


Peta kompas pemetaan dasar gps

Peta Topografi


Peta kompas pemetaan dasar gps

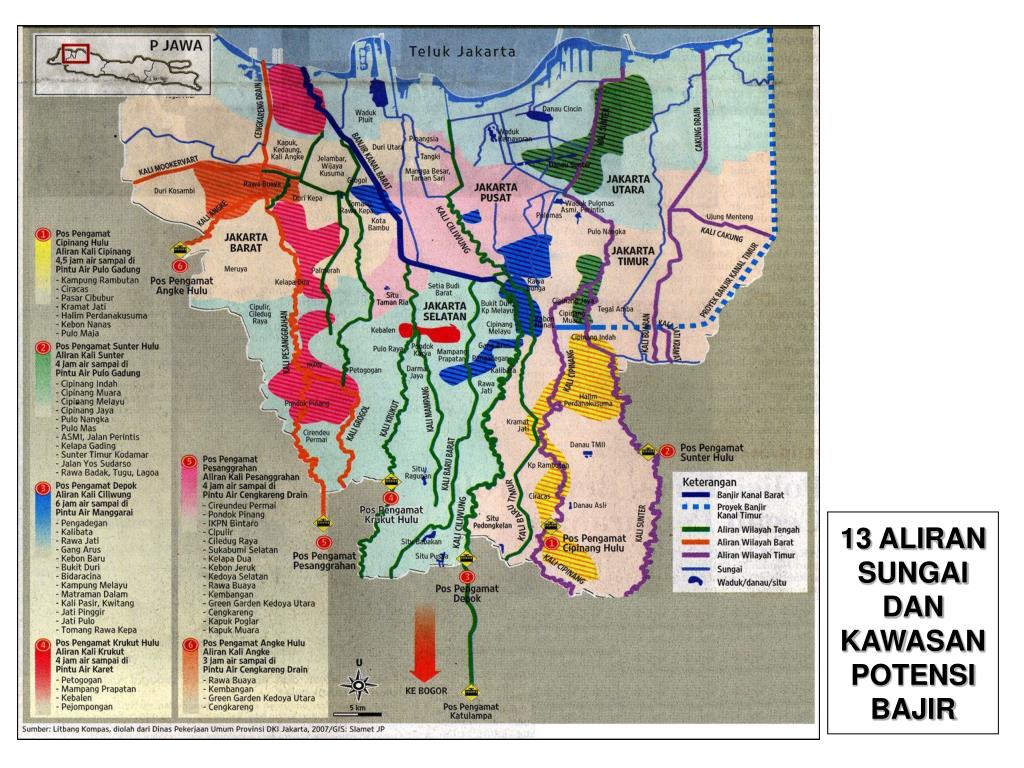

13 ALIRAN SUNGAI DAN KAWASAN POTENSI BAJIR


Peta kompas pemetaan dasar gps

Peta Jaringan Jalan


Unsur unsur peta

Unsur-unsur Peta

  • Judul Peta

    menyatakan lokasi yang ditunjukkan oleh peta yang bersangkutan

  • Nomor Peta

    Nomor peta biasanya dicantumkan diselah kanan atas peta. Selain sebagai nomor registrasi dari badan pembuat, nomor peta juga berguna sebagai petunjuk jika kita memerlukan peta daerah lain disekitar suatu daerah yang terpetakan. Biasanya di bagian bawah disertakan pula lembar derajat yang mencantumkan nomor-nomor peta yang ada disekeliling peta tersebut.

  • Koordinat Peta

    Koordinat adalah kedudukan suatu titik pada peta. Koordinat ditentukan dengan menggunakan sistem sumbu, yaitu garis-garis yang saling berpotongan tegak lurus. Sistem koordinat yang resmi dipakai ada dua, yaitu :

    1. Koordinat Geografis, Sumbu yang digunakan adalah garis bujur yang tegak lurus terhadap katulistiwa, dan garis lintang yang sejajar dengan katulistiwa, dinyatakan dalam satuan derajat, menit, dan detik.

    2. Koordinat Grid, Dinyatakan dalam ukuran jarak terhadap suatu titik acuan. Untuk wilayah Indonesia, titik acuan nol terdapat disebelah barat Jakarta (60 derajat LU, 68 derajat BT). Garis vertikal diberi nomor urut dari selatan ke utara, sedangkan garis horizontal diberi nomor urut dari barat ke timur.


Peta kompas pemetaan dasar gps

  • Skala Peta / Kedar

    Adalah perbandingan antara jarak pada peta dengan jarak di lapangan. Ada dua macam cara penulisan skala, yaitu :

    1. Skala angka, contoh : 1: 25.000 berarti 1 cm jarak dipeta = 25.000 cm (250 m) di lapangan.

    2. Skala garis, tiap bagian sepanjang blok garis mewakili 1 km jarak horizontal.

  • Sifat Skala / Kedar

    • Makin Kecil angka dibelakang tanda bagi ( : ) makin besar skala peta.

    • Makin besar angka dibelakang tanda bagi ( : ) makin kecil skalanya

  • Legenda Peta

    memuat simbol-simbol yang dipakai pada

    peta tersebut,


Peta kompas pemetaan dasar gps

U

  • Tahun Peta

    Peta topografi juga memuat keterangan tentang tahun pembuatan peta tersebut

  • Arah Peta

    Yang perlu diperhatikan adalah arah Utara Peta.

    Bila anda di belahan bumi Selatan, arah atas tulisan adalah Arah Utara Peta.Bila anda di belahan bumi Utara, arah atas tulisan adalah Arah Selatan Peta.

    1. Utara sebenarnya/True North : Utara yang

    mengarah pada kutub utara bumi.

    2. Utara Magnetis/Magnetic North : Utara

    yang ditunjuk oleh kompas

    3. Utara Peta/Map North : Utara yang

    terdapat pada peta.


Peta kompas pemetaan dasar gps

Proximity Direction Using a Watch


Peta kompas pemetaan dasar gps

  • Titik – titik ketinggian ( Trianggulasi )

    Menyatakan tinggi suatu titik / tempat. Satuannya Mdpl (Meter dari permukaan laut). Ada beberapa cara penulisan :

    • 520Titik ketinggian tidak bertonggak, tinggi 520 M dari permukaan laut. Biasanya menyertai garis Interval Kontur.

    • P 14 Titik ketinggian P. Primer no registrasi 14 dan tinggi 3.1203.120 M dpl.

    • S 117Titik ketinggian S. Sekunder no registrasi 117 dan 2.100tinggi 2.100 M dpl.

    • T 121Titik ketinggian T. Tersier no registrasi 121 dan tinggi 2.1152.115 M dpl

    • Q. 702Titik ketinggian Q. Quarter no registrasi 702 dan tinggi 1.2951.295 M dpl


Peta kompas pemetaan dasar gps

  • Kontur

    adalah garis khayal yang menghubungkan titik-titik yang berketinggian sama dari permukaan laut, sifat-sifat garis kontur adalah :

    1. Satu garis kontur mewakili satu ketinggian tertentu. Yang lebih rendah mengelilingi yang lebih tinggi, tidak berpotongan dan tidak bercabang.

    2. Interval kontur biasanya 1/2000 kali skala peta.

    3. Rangkaian garis kontur yang rapat menandakan daerah curam/terjal, sebaliknya yang renggang menandakan daerah yang landai.

    4. Rangkaian garis kontur yang berbentuk huruf "U" menandakan punggungan gunung.

    5. Rangkaian garis kontur yang berbentuk huruf "V" terbalik menandakan suatu lembah/jurang.

    Beberapa tanda medan yang dapat dikenal dalam peta topografi:

  • Puncak bukit atau gunung biasanya berbentuk lingkaran kecil, tertelak ditengah-tengah lingkaran kontur lainnya.

  • Punggungan terlihat sebagai rangkaian kontur berbentuk U yang ujungnya melengkung menjauhi puncak

  • Lembahan terlihat sebagai rangkaian kontur berbentuk V yang ujungnya tajam menjorok kepuncak. Kontur lembahan biasanya rapat.

  • Saddle, daerah rendah dan sempit diantara dua ketinggian

  • Pass, merupakan celah memanjang yang membelah suatu ketinggian

  • Sungai, terlihat dipeta sebagai garis yang memotong rangkaian kontur, biasanya ada di lembahan, dan namanya tertera mengikuti alur sungai.


Peta kompas pemetaan dasar gps

Kontur Indeks

Punggungan

Garis Kontur

Lembah

Garis Kontur


Ilustrasi proyeksi ketinggian ke bidang datar sehingga membentuk garis kontur

Ilustrasi Proyeksi Ketinggian ke bidang datar sehingga membentuk Garis Kontur

Lapisan/Layer Ketinggian

Kondisi Riil wilayah ketinggian

Peta Kontur


Peta kompas pemetaan dasar gps

3D View of Mountain showing how contours relate to height


Peta kompas pemetaan dasar gps

Top View of Mountain showing contours


Peta kompas pemetaan dasar gps

Drawn Contour Lines

  • Steep slopes - contours are closely spaced

  • Gentle slopes - contours are less closely spaced

  • Valleys - contours form a V-shape pointing up the hill - these V's are always an indication of a drainage path which could also be a stream or river.

  • Ridges - contours form a V-shape pointing down the hill

  • Summits - contours forming circles

  • Depressions - are indicated by circular contour with lines radiating to the center


Peta kompas pemetaan dasar gps

  • Penampang Lintasan

    Penampang lintasan adalah penggambaran secara proporsional bentuk jalur lintasan jika dilihat dari samping, dengan menggunakan garis kontur sebagai acuan.

Proses

FIX


Citra satelit satellite image

Citra Satelit / Satellite Image

  • Adalah gambar permukaan bumi yang diambil mempergunakan teknologi satelit

  • Cikal bakal citra satelit adalah Foto Udara yaitu potret permukaan bumi yang diambil mempergunakan pesawat terbang

  • Penamaan Citra mempergunakan nama satelit yang dipergunakan. Contoh : Landsat; artinya citra yang diambil mempergunakan Satelit Landsat milik AS.

  • Proses pengmbilan datanya mempergunakan penembakan gelombang rediometrik yang dipantulkan ke permukaan bumi.


Kompas

KOMPAS

  • Alat Standar Penunjuk Arah, berisi penunjuk arah angin dan bilangan derajat beserta kelengkapan lain tergantung jenisnya.

  • Berguna dalam proses navigasi yang membutuhkan ketepatan dalam penentuan arah dan jarak.


Macam macam kompas

Macam – macam Kompas

Kompas Sylva

Kompas Prisma

(Bidik)


Peta kompas pemetaan dasar gps

Kompas Biasa

Suunto Tandem

Kompas Suunto KB-14

Suunto Clinometer

COMPASS GALLERY

Suunto altimeter E-203


Peta kompas pemetaan dasar gps

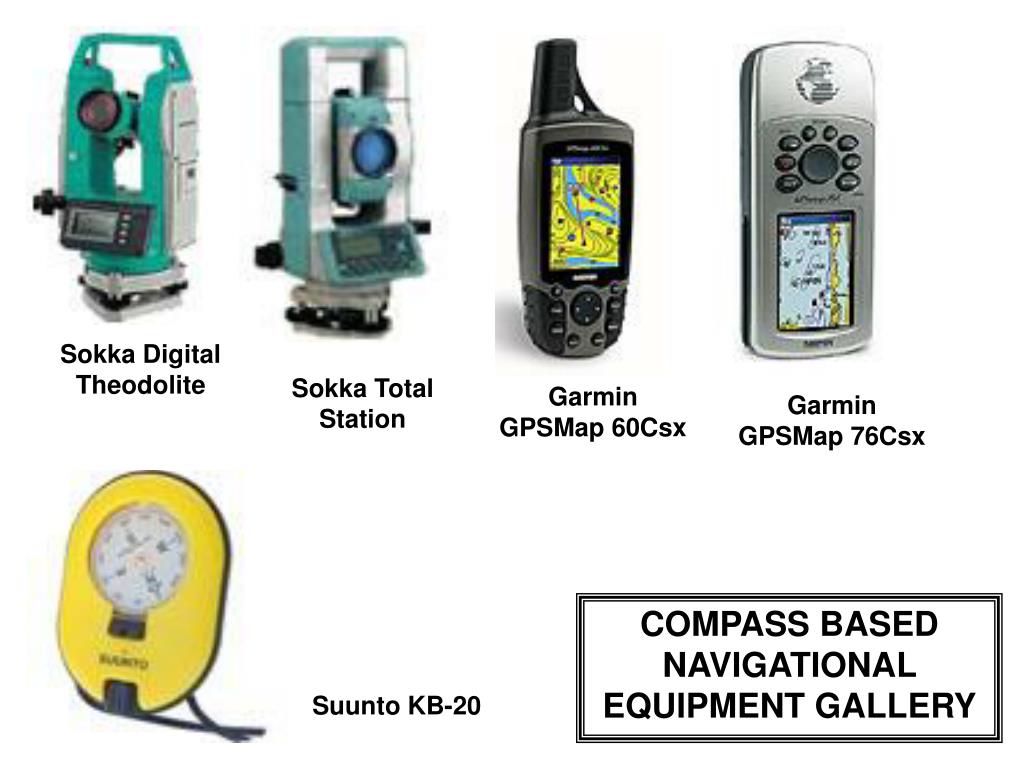

Sokka Digital Theodolite

Sokka Total Station

Garmin GPSMap 60Csx

Garmin GPSMap 76Csx

COMPASS BASED NAVIGATIONAL EQUIPMENT GALLERY

Suunto KB-20


Aplikasi peta kompas untuk navigasi

Aplikasi Peta KompasUntuk Navigasi

Prinsip Dasar :

  • Dimana ?

  • Kemana ?

  • Kemampuan Membaca Peta (Orientasi Peta)

  • Kemampuan Membaca Medan (Orientasi Medan)

  • Resection – Intersection

  • KOMPAS BACOT ! ! !


Dimana

DIMANA ?

  • Metode :

    • Kalau ketemu orang, TANYA !!!!!

    • Baca Peta, kenali sekeliling kita, sesuaikan dengan gambaran di peta

    • Baca Koordinat posisi kita. Prinsip dasarnya adalah KIKABATAS (baca koordinat grid dari Kiri ke Kanan, Bawah ke Atas

    • Resection - Intersection


Ilustrasi kikabatas

050000

040000

030000

020000

010000

000000

010000

020000

030000

Ilustrasi KIKABATAS

030000

010000

Mako

Menwa UI

Nilai Grid


Peta kompas pemetaan dasar gps

031010

Koordinat Mako Menwa UI adalah :

010700, 030500

030500

030000

010000

010500

010700

011010


Peta kompas pemetaan dasar gps

KEMANA ?

  • Metode :

    • Kalau ketemu orang, TANYA !!!!!

    • Baca Peta, kenali sekeliling kita, sesuaikan dengan gambaran di peta

    • Baca Koordinat kita. Prinsip dasarnya adalah KIKABATAS (baca koordinat grid dari Kiri ke Kanan, Bawah ke Atas

    • Resection – Intersection

    • MARCH TO IT!!!!

    • Dogleg & 90o Offset

    • KEEP THE SPIRIT !!!!


Resection intersection

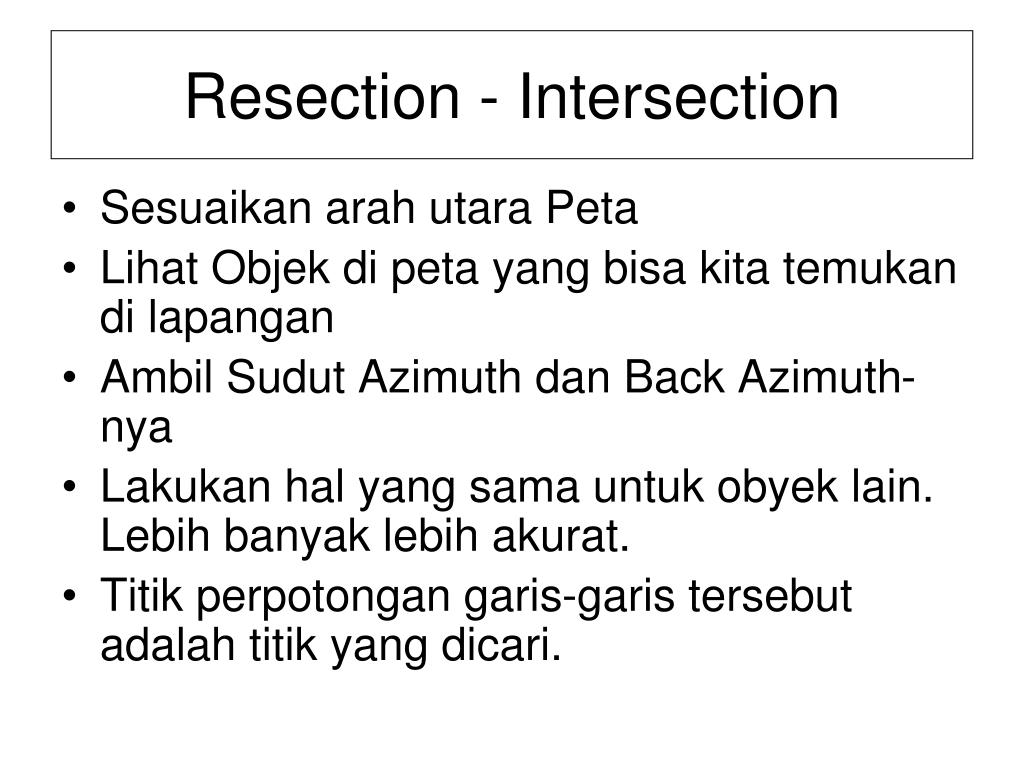

Resection - Intersection

  • Sesuaikan arah utara Peta

  • Lihat Objek di peta yang bisa kita temukan di lapangan

  • Ambil Sudut Azimuth dan Back Azimuth-nya

  • Lakukan hal yang sama untuk obyek lain. Lebih banyak lebih akurat.

  • Titik perpotongan garis-garis tersebut adalah titik yang dicari.


Azimuth back azimuth

Azimuth & Back Azimuth

  • Azimuth

    Adalah sudut yang terbentuk antara Arah Utara Peta (0o) dengan Sudut Kompas.

  • Back Azimuth

    Back Azimuth adalah sudut balik dari Azimuth.

    • Bila Azimuth < 180o maka BA = A + 180o

    • Bila Azimuth > 180o maka BA = A - 180o

      * Pengambilan kedua sudut ini berguna untuk melakukan Metode Resection - Intersection


Ilustrasi resection intersection

Ilustrasi Resection - Intersection


Triangle of resection intersection

Triangle of Resection - Intersection


Peta kompas pemetaan dasar gps

  • Konsep Resection adalah mencari Titik Kita di Peta

  • Konsep Intersection adalah mencari Titik Obyek di Peta

  • Beda kedua konsep ini adalah bila Resection, kita tidak berpindah tempat, pada Intersection kita pindah ke titik yang menjadi acuan pengambilan sudut


Dogleg 90 o offset

Dogleg & 90o Offset

  • Dogleg

    Adalah metode perpindahan lintasan bila menemui rintangan, dan rintangan bisa dilewati dengan berbelok membentuk lintasan segitiga tambahan.

  • 90o Offset

    Adalah metode perpindahan lintasan bila menemui rintangan, dan rintangan bisa dilewati dengan berbelok membentuk lintasan segiempat tambahan.


Peta kompas pemetaan dasar gps

Dogleg and 90o Offset


Peta kompas pemetaan dasar gps

90o Offset


Pemetaan partisipatif

Pemetaan Partisipatif

Dilakukan oleh masyarakat setempat untuk melihat potensi wilayahnya secara spasial

Dilakukan untuk mengumpulkan informasi spasial lokasi/wilayah yang relatif belum tergambar/terpetakan secara detil. Metodenya disesuaikan dengan peralatan yang ada

Dipergunakan untuk melakukan proses perencanaan terhadap potensi yang ada


Metode segitiga

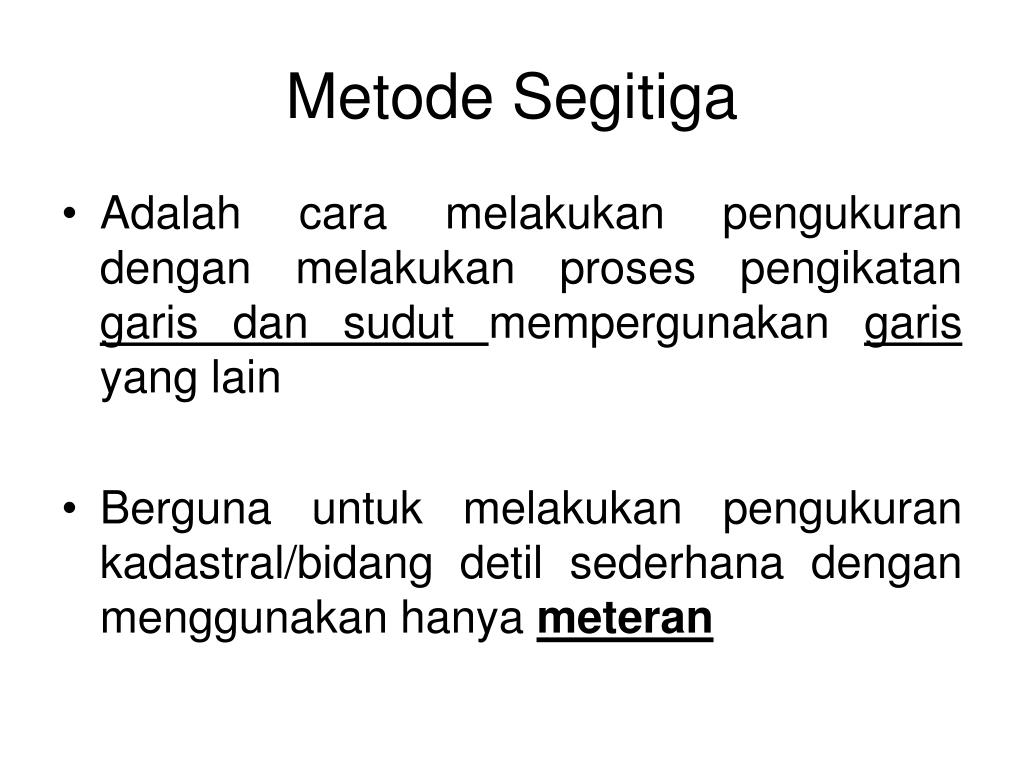

Metode Segitiga

  • Adalah cara melakukan pengukuran dengan melakukan proses pengikatan garis dan sudut mempergunakan garis yang lain

  • Berguna untuk melakukan pengukuran kadastral/bidang detil sederhana dengan menggunakan hanya meteran


Ilustrasi konsep

Ilustrasi Konsep


Peta kompas pemetaan dasar gps

  • Pada ilustrasi di atas, misalkan kita hendak melakukan pengukuran sebuah bidang yang memiliki unsur jarak dan sudut

  • Untuk menghitung jarak, kita gunakan meteran atau alat ukur jarak yang kita punya

  • Untuk menghitung sudut diperlukan kompas


Masalahnya

MASALAHNYA. . .

Bagaimana bila kita tidak mempunyai

KOMPAS?


Ilustrasi pelaksanaan

Ilustrasi Pelaksanaan


Metode penggambaran

Metode Penggambaran

  • Untuk menggambar hasil pengukuran dari metode segitiga, kita gunakan 2 (dua) buah lingkaran

  • Lingkaran pertama diameternya menggunakan jarak garis lanjutan, lingkaran kedua diameternya menggunakan jarak garis bantu


Ilustrasi

Ilustrasi


Peta kompas pemetaan dasar gps

  • Garis AB digambar setelah titik B didapat dari perpotongan kedua lingkaran

  • Metode yang sama dipergunakan untuk mencari titik dan menggambar garis selanjutnya

  • Garis bantu pengikat arah tidak selalu menjadi sarana pengikat titik (diagonal), bisa saja hanya merupakan garis yang mengikat arah / sudut dari garis lanjutan yang diukur


Metode skl

Metode SKL

  • Metode SKL (Sudut Kompas Langkah) adalah metode sederhana dalam membuat Peta. Menggabungkan fungsi Kompas untuk mendapatkan data tentang Arah, dan Langkah kaki manusia untuk mendapatkan data tentang Jarak.

  • Prinsip dasarnya adalah pada saat bergeser dari titik semula kita menghitung sudut dan jarak langkah kaki kita yang kemudian dikonversi kesatuan meter.


Panduan lain untuk jarak

Panduan lain untuk Jarak

  • Jarak antara satu tiang listrik & Telephone dengan yang lain rata – rata + 50 m

  • Pencatat jarak pada kendaraan bermotor

  • Interval jarak patok jalan (baik yang dikeluarkan oleh BPN, Bakosurtanal, atau badan lain). Ukur jarak dua patok, aplikasikan untuk patok lain

  • DLL


Peta kompas pemetaan dasar gps

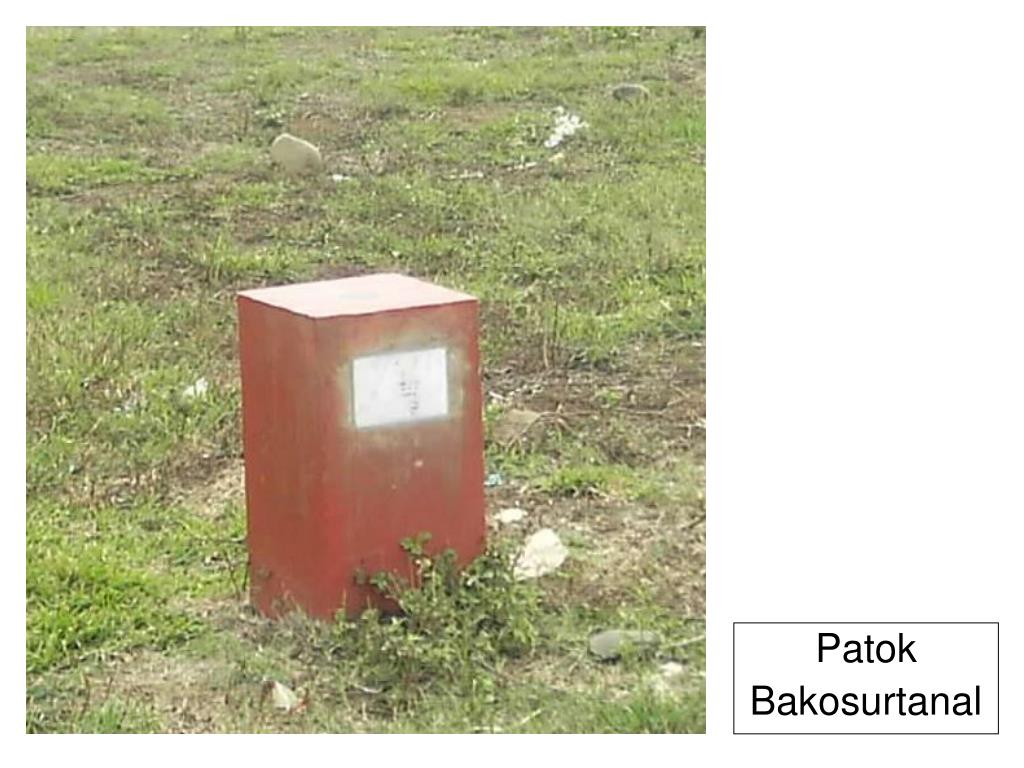

Patok

Bakosurtanal


Peta kompas pemetaan dasar gps

Tampak

Atas

Patok

BPN


Peta kompas pemetaan dasar gps

Tampak

Depan

Patok

BPN


Peta kompas pemetaan dasar gps

Patok

Pipa Pertamina


Contoh form survey skl

Contoh Form Survey SKL


Peta kompas pemetaan dasar gps

GPS

  • Global Positioning System, sebuah alat penentu posisi global berdasarkan triangulasi diferensial sinyal beberapa satelit

  • Awalnya dikembangkan untuk kepentingan militer, namun kemudian berkembang untuk kepentingan ilmiah bahkan sipil


Peta kompas pemetaan dasar gps

  • Berdasarkan cara bekerjanya terdiri dari beberapa macam :

    • Base Station GPS, merupakan stasiun tetap (fix). Berfungsi menangkap (Receiver) sinyal satelit dan memantulkannya kembali (Transciever). Biasanya juga disebut Earth Station karena memang letaknya di bumi.

    • Mobile GPS, merupakan stasiun bergerak. Berfungsi juga sebagai penangkap dan pemantul sinyal, biasanya dipasang pada pesawat terbang, kapal induk militer, atau kapal selam.

    • Handheld, merupakan alat penerima (receiver) yang portabel (dapat dibawa-bawa).


Peta kompas pemetaan dasar gps

  • GPS bekerja dengan 2 jenis gelombang :

    • L1 : Gelombang Triangulasi, bekerja memperhitungkan posisi objek dengan nilai X, Y, Z. Memiliki akurasi hingga satuan M

    • L2 : Gelombang Differensial, bekerja dengan mempergunakan perhitungan diferensial. Memiliki akurasi hingga satuan CM

  • Hingga hari ini gelombang L2 masih dikunci oleh negara pemilik satelitnya dan dipergunakan hanya untuk keperluan militer. L2 hanya diberikan lisensi penggunaannya kepada user yang memiliki GPS Differensial (Geodetik) baik Handheld maupun Total Station.


Pengoperasian gps garmin 60 csx

Pengoperasian GPS Garmin 60 csx

Garmin GPS Navigasi 60 adalah salah satu Receiver GPS tipe navigasi, yang dilengkapi dengan Kompas Digital. Alat ini punya kemampuan sebagai berikut :

1.Dapat menentukan posisi (koordinat) dalam format geografi (lintang & bujur), koordinat pada proyeksi peta (UTM), dll

2.Dapat menentukan ketinggian suatu tempat

3.Dapat menentukan waktu, kecepatan, dan arah

4.Dapat menyimpan koordinat sebanyak 3000 titik (waypoint)

5.Dapat menyimpan koordinat secara otomatis (track) sebanyak 10000 titik


Fungsi tombol

Fungsi Tombol

Fungsi – fungsi tombol pada keypad Receiver Garmin GPS 60 adalah sebagai berikut :

1.Tombol ON/OFF

Tombol ini berfungsi untuk menghidupkan atau mematikan Receiver atau untuk mengatur terang/gelap layar.

2.Tombol Zoom In dan tombol Zoom Out

Tombol ini berfungsi pada tampilan halaman (page) peta (map) untuk

memperbesar atau memperkecil tampilan peta dilayar.

3.Tombol FIND

Tombol Find berfungsi untuk menampilkan menu Find, berguna untuk navigasi mencari suatu titik yang telah diketahui koordinatnya (waypoint) atau mencari suatu kota (Cities).

4.Tombol MARK

Tombol Mark berfungsi untuk menyimpan posisi saat ini ke dalam waypoint.


Peta kompas pemetaan dasar gps

5.Tombol QUIT

Tombol Quit berfungsi untuk keluar dari suatu tampilan menu atau kembali ke halaman sebelumnya.

6.Tombol ROCKER

Tombol Rocker berfungsi untuk memilih menu atau menggerakkan kursor pada tampilan di layer.

7.Tombol PAGE

Tombol Page berfungsi untuk pindah dari tampilan halaman (page) 1 ke

halaman berikutnya.

8.Tombol MENU

Tombol Menu berfungsi untuk menampilkan option masing-masing tampilan halaman atau kalau ditekan 2 kali akan menampilkan halaman menu utama.

9.Tombol ENTER

Beberapa fungsi tombol ini adalah sebagai berikut :

•Untuk memilih MENU/SUB MENU.

•Untuk memasukkan data (misalnya memasukkan koordinat ke waypoint).


Tampilan informasi layar page

Tampilan Informasi Layar (Page)

Receiver Garmin GPS Navigasi 60 menampilkan informasi ke pengguna dalam bentuk halaman per halaman (page) informasi di layer monitor, ada lima (5) tampilan halaman informasi yang terdiri dari Satelite Page, Trip Komputer Page, Map Page, Compass Page, Main Menu Page. Untuk pindah dari tampilan halaman satu ke halaman lainnyadapat melakukan dengan menekan tombol PAGE atau QUIT.

1.Satellite Page

Menampilkan informasi jumlah satelit yang diterima dalam bentuk diagram batang dan sky plot, posisi atau koordinat Geografi (lintang dan bujur) serta ketelitian koordinat.


Peta kompas pemetaan dasar gps

Pada halaman satelit ini punya beberapa pilihan (option) yang dapat ditampilkan dengan menekan tombol Menu.


Peta kompas pemetaan dasar gps

Trip Komputer Page

Menampilkan informasi data untuk navigasi seperti kecepatan, arah, jarak, waktu, posisi, ketinggian dan lain-lain.

Informasi data yang ditampilkan dapat dipilih sesuai kebutuhan, dengan cara

menekan tombol menu, dan memilih sub menu Change data Fields


Peta kompas pemetaan dasar gps

  • Map Page

  • Menampilkan peta dan informasi navigasi (sesuai kebutuhan). Pada tampilan halaman peta ini beberapa hal yang dapat dilakukan adalah sebagai berikut :

  • Zoom IN/OUT (memperbesar atau memperkecil) tampilan skala peta.

  • Menampilkan titik waypoint.

  • Menampilkan hasil pengukuran Track (seperti jalan, dll).

  • Mengukur jarak antara 2 titik di peta, dll.


Peta kompas pemetaan dasar gps

Pada halaman Peta (map) ini punya beberapa pilihan (option) yang dapat

ditampilkan dengan menekan tombol Menu. Map Page Option diatas digunakan

untuk mengatur tampilan informasi peta, sebagai contoh untuk menampilkan

informasi Speed, Heading, dan lokasi pada tampilan peta dapat dilakukan

sebagai berikut :

•Pada tampilan peta, tekan tombol menu 1 kali

•Selanjutnya menggunakan tombol Rocker pilih Data Fields, kemudiant ekan tombol Enter.

•Kemudian menggunakan tombol Rocker pilih 3Data Fields, maka dilayar peta akan muncul kotak informasi Speed, Heading, dan lokasi.

•Untuk mengganti informasi pada masing-masing kotak data, gunakan menu Change Data Field.


Peta kompas pemetaan dasar gps

Compass Page

Menampilkan informasi navigasi, pada dasarnya sama dengan Map Page :

•Speed (kecepatan).

•Dist To Next (jarak ke titik yang dituju).

•To Course (arah/azimuth ke titik yang dituju).

•Off Course, koreksi ke arah garis tujuan di lapangan (kiri atau kanan).

•Track (arah perjalanan/pergerakan receiver).


Peta kompas pemetaan dasar gps

Untuk mengganti/merubah tampilan kotak informasi dapat menggunakan

Compass Page Option berikut :


Peta kompas pemetaan dasar gps

Main Menu

Main Menu adalah Menu untuk mengatur parameter receiver (datum, format koordinat), satuan panjang/sudut/waktu yang diinginkan, atau informasi mengenai GPS, tinggi muka laut, waypoint, beberapa program bantu seperti kalkulator, kalender, stopwatch, games dan lain-lain.


Peta kompas pemetaan dasar gps

  • PENGGUNAAN RECEIVER GPS GARMIN NAVIGASI 60

  • Penggunaan receveir Garmin GPS Navigasi 60 dilapangan terkait dengan beberapa pekerjaan mulai dari menghidupkan alat, pengukuran alat, kalibrasi ketinggian, penggunaan alat untuk penentuan posisi.

  • Menghidupkan Receiver Garmin GPS Navigasi 60

  • Untuk menghidupkan receiver dapat dilakukan dengan menekan tombol

  • ON/OFF, setelah dihidupkan receiver akan melakukan inisialisasi (acquiring satelite atau mencari sinyal satelit), setelah menerima 4 satelit akan muncul tampilan halaman informasi satelit beserta koordinat sebagai berikut :


Peta kompas pemetaan dasar gps

Informasi kanan atas menunjukkan Koordinat Geografi posisi alat saat ini,

bagian kiri atas menunjukkan ketelitan koordinat tersebut (makin kecil nilainya makin baik). Bagian diagram batang menunjukkan informasi jumlah satelit dan kuat sinyal satelit yang diterima.

Catatan :

Apabila receiver tidak digunakan dalam jangka waktu yang lama (3 bulan) dalam keadaan batterai dilepas, lakukan inisialisasi seperti berikut :

•Hidupkan receiver (tekan tombol ON/OFF).

•Setelah mucul halaman Satellites, tekan tombol menu 1 kali. Akan muncul Satellite option sebagai berikut :

Menggunakan tombol Rocker pilih NEW LOCATION, kemudian tekan

Enter, setelah itu pilih Automatic dan tekan Enter. Untuk kondisi seperti ini perlu waktu inisialisasi sekitar 15 menit.


Peta kompas pemetaan dasar gps

Pengaturan Receiver Garmin GPS (Setting Receiver)

Sebelum Receiver GPS digunakan perlu dilakukan pengaturan receiver (setting) agar sesuai dengan kebutuhan pengguna. Beberapa hal yang perlu diatur/diset adalah :

1.Unit (terkait dengan pengaturan Sistem Koordinat, Datum Koordinat dan bentuk/format tampilan koordinat (UTM atau Geografi), satuan panjang, satuan tinggi, satuan kedalaman dll).

2.Tampilan waktu (local atau UTC).

3.Calibration.

4.Interface (komunikasi reciver dengan komputer).

Pengaturan (setting) alat ini cukup satu kali dilakukan kecuali kalau perlu perubahan dan sebaiknya dilakukan dikantor sebelum berangkat ke lapangan.


Peta kompas pemetaan dasar gps

a.Pengaturan Unit

Pengaturan unit dapat dilakukan dengan cara sebagai berikut :

a.Hidupkan alat.

b.Pilih MAIN MENU (tekan tombol Menu dua kali).

c.Dengan tombol Rocker, pilih Setting dilanjutkan dengan menekan

tombol Enter.

d.Selanjutnya menggunakan tombol Rocker pilih item Menu Units

dilanjutkan dengan menekan tombol Enter.

e.Menggunakan tombol Rocker, pindahkan kursor ke Position Format, tekan Enter selanjutnya pilih sebagai berikut :

Pilih format hdddomm’ ss.ss’’ kemudian tekan tombol Enter untuk

koordinat Geografi. Pilih UTM/UPS kemudian tekan Enter untuk koordinat UTM.

f.Pindahkan kursor ke Map Datum, dan pilih WGS 84.

g.Selanjutnya pindahkan balok kursor ke Distance/Speed, tekan Enter, kemudian pilih Metric diikuti dengan menekan tombol Enter.

h.Pindahkan balok kursor ke Elevation (Vert Speed), tekan Enter,

kemudian pilih Meters(m/sec) diikuti dengan menekan tombol Enter.

i.Pindahkan balok kursor ke Depth, tekan Enter, kemudian pilih Meters dilanjutkan dengan menekan tombol Enter.

j.Pindahkan balok kursor ke Temperature, tekan Enter, kemudian pilih Celcius dilanjutkan dengan menekan tombol Enter.

Setelah selesai tekan tombol Quit.


Peta kompas pemetaan dasar gps

b.Pengaturan Waktu

Pengaturan waktu dapat dilakukan dengan cara sebagai berikut :

a.Hidupkan alat.

b.Pilih MAIN MENU (tekan tombol Menu dua kali).

c.Dengan tombol Rocker, pilih Setting dilanjutkan dengan menekan

tombol Enter.

d.Selanjutnya menggunakan tombol Rocker pilih item menu Time

dilanjutkan dengan menekan tombol Enter.

e.Menggunakan tombol Rocker, pindahkan kursor ke Time Format, tekan Enter, selanjutnya pilih 12 hour atau 24 hour, diikuti dengan menekan tombol Enter.

f.Selanjutnya pindahkan balok kursor ke Time Zone, tekan Enter,

Kemudian pilih Other diikuti dengan menekan tombol Enter.

g.Selanjutnya pindahkan balok kursor ke UTC Offset, tekan Enter,

Kemudian isikan +09.00 untuk WIT, +08.00 untuk WITA, dan +07.00 untuk WIB dilanjutkan dengan menekan tombol Enter.

Setelah selesai tekan tombol Quit.


Peta kompas pemetaan dasar gps

c.Pengaturan Interface

Pengaturan Interface perlu dilakukan agar Receiver dapat berkomunikasi

dengan komputer, hal ini diperlukan untuk memindahkan data hasil

pengukuran ke komputer. Pengaturan Interface dapat dilakukan dengan

cara sebagai berikut :

a.Hidupkan alat.

b.Pilih MAIN MENU (tekan tombol Menu dua kali).

c.Dengan tombol Rocker, pilih Setting dilanjutkan dengan menekan

tombol Enter.

d.Selanjutnya menggunakan tombol Rocker pilih item menu Interface

dilanjutkan dengan menekan tombol Enter.

e.Menggunakan tombol Rocker, pindahkan kursor ke Tserial Data Format, tekan Enter, selanjutnya pilih GARMIN, diikuti dengan menekan tombol Enter.

Setelah selesai tekan tombol Quit.


Peta kompas pemetaan dasar gps

d.Pengaturan Tampilan Informasi pada halaman (page) Trip

Komputer

Pengaturan tampilan informasi ini agar informasi yang muncul dilayar trip

komputer sesuai dengan kebutuhan. Pengaturan dapat dilakukan dengan

cara sebagai berikut :

a.Hidupkan alat.

b.Pilih Trip Komputer Page (dengan cara tekan tombol page beberapa kali sampai muncul halaman trip komputer).

c.Selanjutnya tekan tombol Menu satu kali.

d.Dengan tombol Rocker, pilihChange Data Field dilanjutkan dengan menekan tombol Enter.

e.Selanjutnya menggunakan tombol Rocker pilih item menu Data Field yang akan dirubah tampilan informasinya (misalnya Field Odometer mau diganti dengan informasi posisi/koordinat) dilanjutkan dengan menekan tombol Enter.

f.Menggunakan tombol Rocker pilih Location (selected), diikuti dengan menekan tombol Enter.

g.Sekarang informasi Odometer telah berubah menjadi informasi

koordinat.

Setelah selesai tekan tombol Quit.


Peta kompas pemetaan dasar gps

C.Pengukuran Posisi/Koordinat Objek Titik di Lapangan

Pengertian objek titik dilapangan sangat relatif tergantung dari skala peta yang diinginkan (contoh suatu desa dapat berupa titik pada peta skala 1:1.000.000, suatu rumah/bangunan dapat berupa titik pada peta skala 1:25.000, suatu tiang listrik dapat berupa titik pada peta skala 1:500).

Pengukuran penentuan posisi titik di lapangan seperti tiang, bangunan, jembatan menggunakan GPS Navigasi 60 dapat dilakukan sebagai berikut :

Persiapan peralatan

1.Receiver GPS Navigasi 60.

2.Kabel Dowwnload.

3.Formulir ukuran.

4.Pengaturan Receiver (lihat atas).


Peta kompas pemetaan dasar gps

Pengukuran di lapangan

1.Datang ke lokasi objek titik yang akan diukur (kondisi terbuka).

2.Hidupkan alat.

3.Tunggu beberapa saat (setelah satelit keterima 4), akan muncul informasi koordinat.

4.Catat atau rekam ke memori (Waypoint) dengan cara :

Tekan tombol MARK.

Menggunakan tombol Rocker pilih Avg/rata-rata, dilanjutkan dengan menekan tombol Enter, setelah Estimated Accuracy terpenuhi misalnya 2 meter, tekan tombol Enter.

Kalau perlu beri nama titik pada baris paling atas.

Pindahkan kursor ke tombol Ok selanjutnya tekan Enter.

5.Sebaiknya catat no urut Waypoint dan harga koordinat di formulir survey dan lengkapi juga dengan keterangan objek yang diperlukan.

6.Lakukan hal yang sama untuk titik lainnya.


Peta kompas pemetaan dasar gps

  • D.Pengukuran Posisi/Koordinat Objek Berbentuk Garis di Lapangan

  • Pengertian objek garis di lapangan dapat berupa jalan, garis keliling kebun

  • sungai dan lain – lain. Pengukuran penentuan posisi objek garis di lapangan dapat dilakukan sebagai berikut :

  • 1.Persiapan peralatan :

  • GPS GARMIN

  • Kabel download

  • Formulir ukuran, dll

  • 2.Pengukuran Koordinat di Lapangan

  • Datang ke titik awal jalan yang akan diukur.

  • Hidupkan alat (tekan tombol ON).

  • Tunggu beberapa saat (setelah satellite keterima 4), akan muncul informasi koordinat.

  • Tekan tombol PAGE beberapa kali sampai muncul halaman Main Menu.

  • Megunakan tombol Rocker, pindahkan kursor ke Tracks, diikuti dengan menekan tombol Enter.

  • Menggunakan tombol Rocker pilih Setting, isikan :

  • Isikan Wrap When Full.

  • Record Methode : DISTANCE.

  • Interval : 0.01 km.

  • Selesai mengisis parameter ukuran, tekan tombol QUIT.


Peta kompas pemetaan dasar gps

Isikan option Track Log : ON (pindah kursor ke ON dan tekan Enter).

Mulai jalan mengikuti jalan yang akan diukur, sampai akhir segmen

jalan yang hendak diukur posisinya.

Setelah selesai sampai di ujung jalan set Track Log pada option menjadi OFF (pindahkan kursor ke OFF tekan Enter).

Catat data atribut/keterangan seperti nama jalan, kelas jalan dll.

Lakukan tahapan b.1 s/d b.9 auntuk segmen jalan berikutnya.

Perhatikan % memory alat (kalau sudah 95% disimpan) dengan cara

pindahkan kursor ke SAVE diikuti Enter.

Kemudian klik yes Enter bila muncul pertanyaan Do you want to save

the entire track?.

Isikan nama file atau menggunakan nama file otomatis berdasarkan

tanggal-bulan-tahun dan sesi pengukuran contoh 01-Aug-05 01.

Alat ini maksimal bisa menyimpan sampai 20 file.


Contoh form koordinat gps

Contoh Form Koordinat GPS


Peta kompas pemetaan dasar gps

SELAMAT BERLATIH!!!


  • Login
