Gis koncepter

GIS koncepter

- VR og 3D i geovisualiseringen


Agenda for eftermiddagen

Agenda for eftermiddagen

  • Forelæsning på ca. 45 minutter

  • Pause

  • 3D auditoriet

  • Panorama

  • Derefter kigge op i CAVE


Historien om et hus

Historien om et hus...


Huset vokser frem

Huset vokser frem...

NOVI 3

NOVI 4

IT-højskole Vest

NOVI

NOVI

VRML

VRML

VRML

Panorama

CAVE

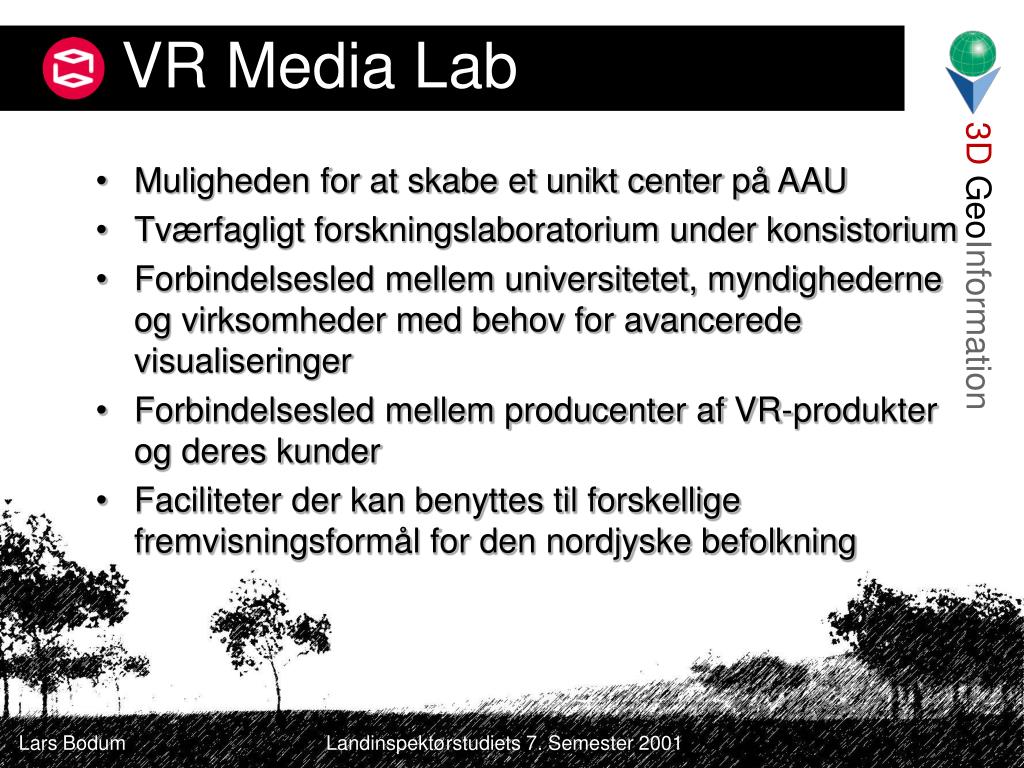

Vr media lab

VR Media Lab

  • Muligheden for at skabe et unikt center på AAU

  • Tværfagligt forskningslaboratorium under konsistorium

  • Forbindelsesled mellem universitetet, myndighederne og virksomheder med behov for avancerede visualiseringer

  • Forbindelsesled mellem producenter af VR-produkter og deres kunder

  • Faciliteter der kan benyttes til forskellige fremvisningsformål for den nordjyske befolkning

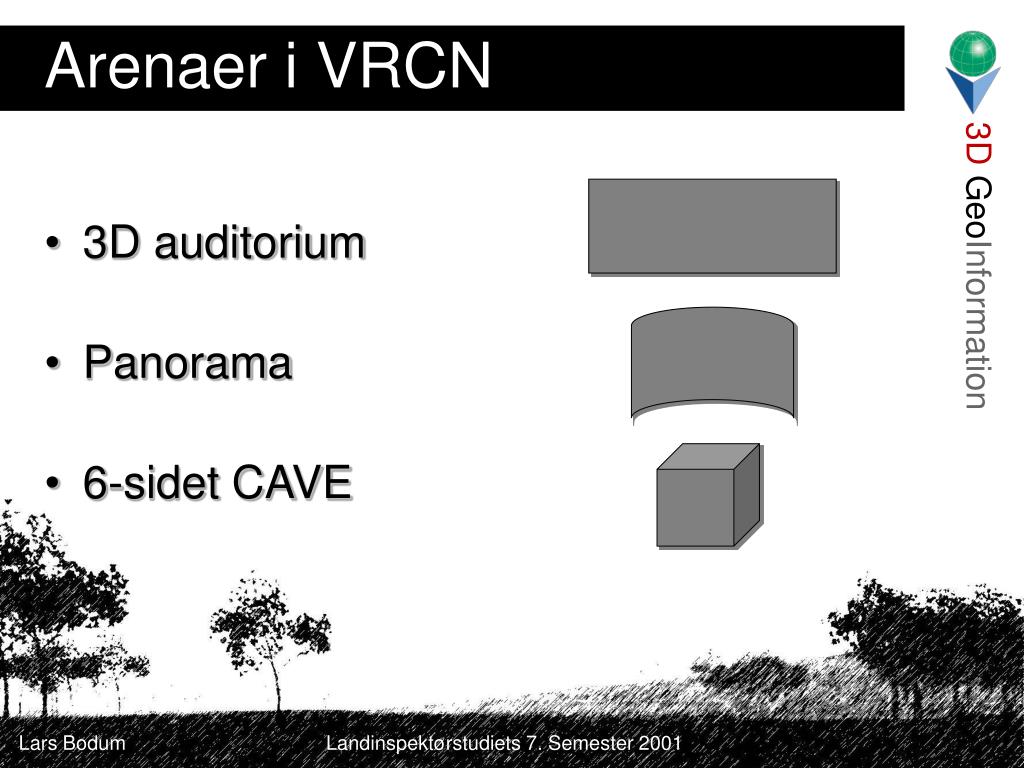

Arenaer i vrcn

Arenaer i VRCN

  • 3D auditorium

  • Panorama

  • 6-sidet CAVE


3d auditorium

3D auditorium

  • Præsentationer og demonstrationer

  • 8 x 2,7 meter skærm

  • Plads til 80 personer

  • Surroundsound

  • Passiv stereodisplay

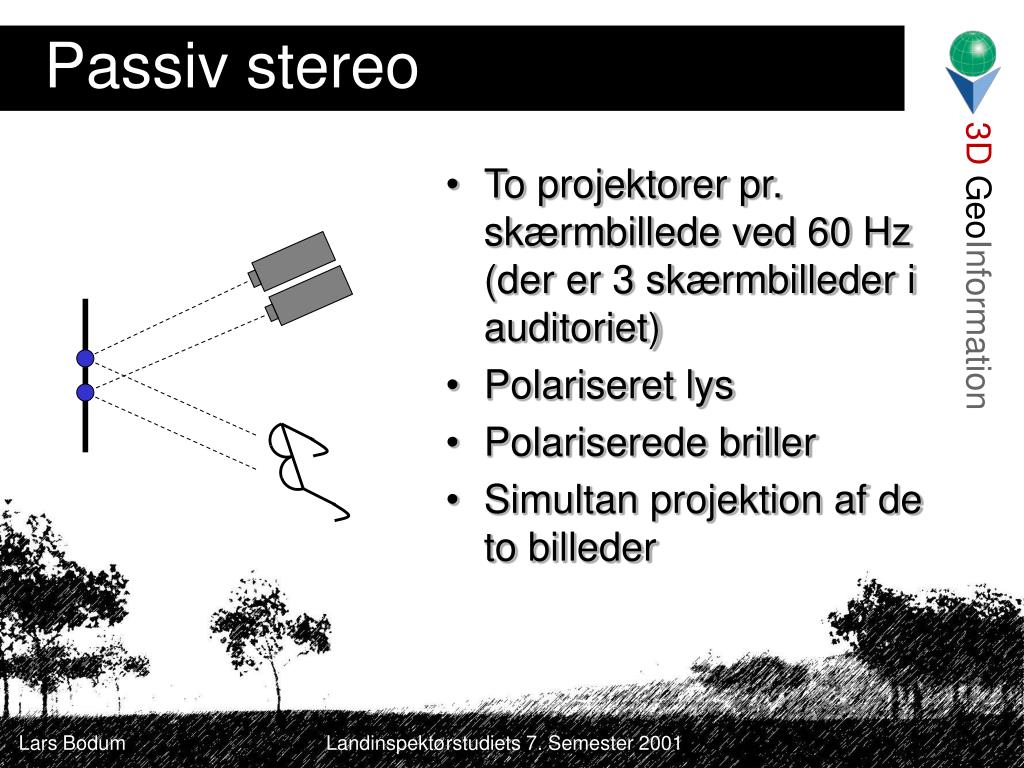

Passiv stereo

Passiv stereo

  • To projektorer pr. skærmbillede ved 60 Hz (der er 3 skærmbilleder i auditoriet)

  • Polariseret lys

  • Polariserede briller

  • Simultan projektion af de to billeder

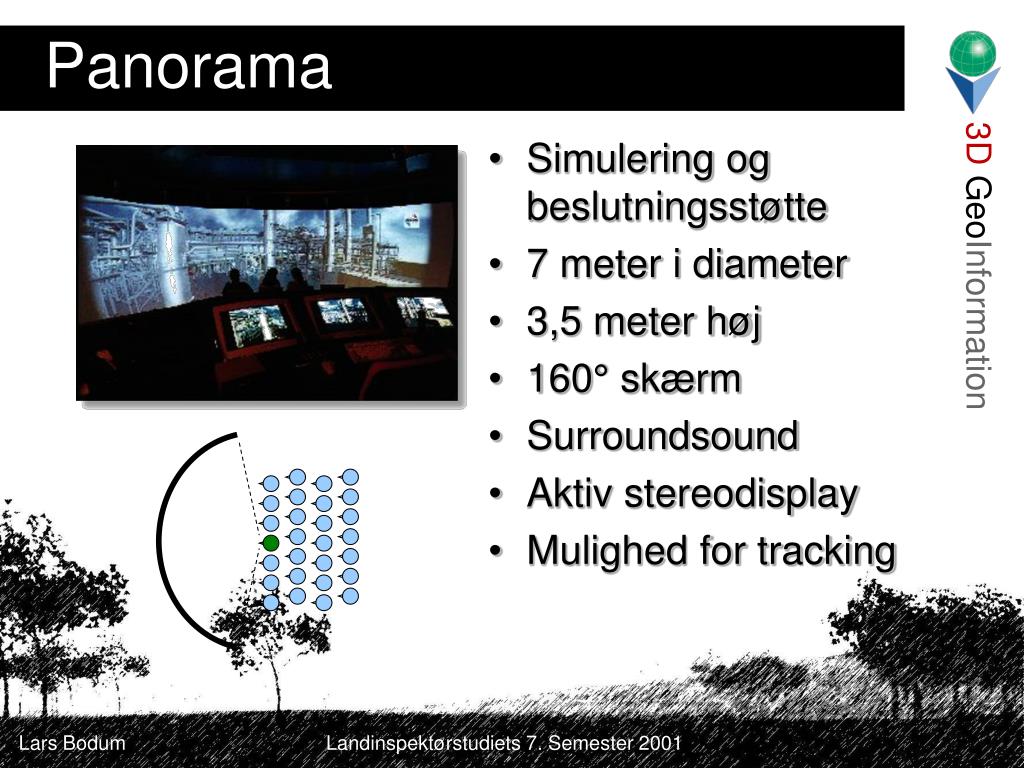

Panorama

Panorama

  • Simulering og beslutningsstøtte

  • 7 meter i diameter

  • 3,5 meter høj

  • 160° skærm

  • Surroundsound

  • Aktiv stereodisplay

  • Mulighed for tracking


Aktiv stereo

Aktiv stereo

  • Én projektor pr. Skærm-billede ved 120 Hz

  • Forskellige projektioner for de to skærmbilleder

  • Shutter-glassessynkroniseret v.h.a. infrarød signal


Gis koncepter

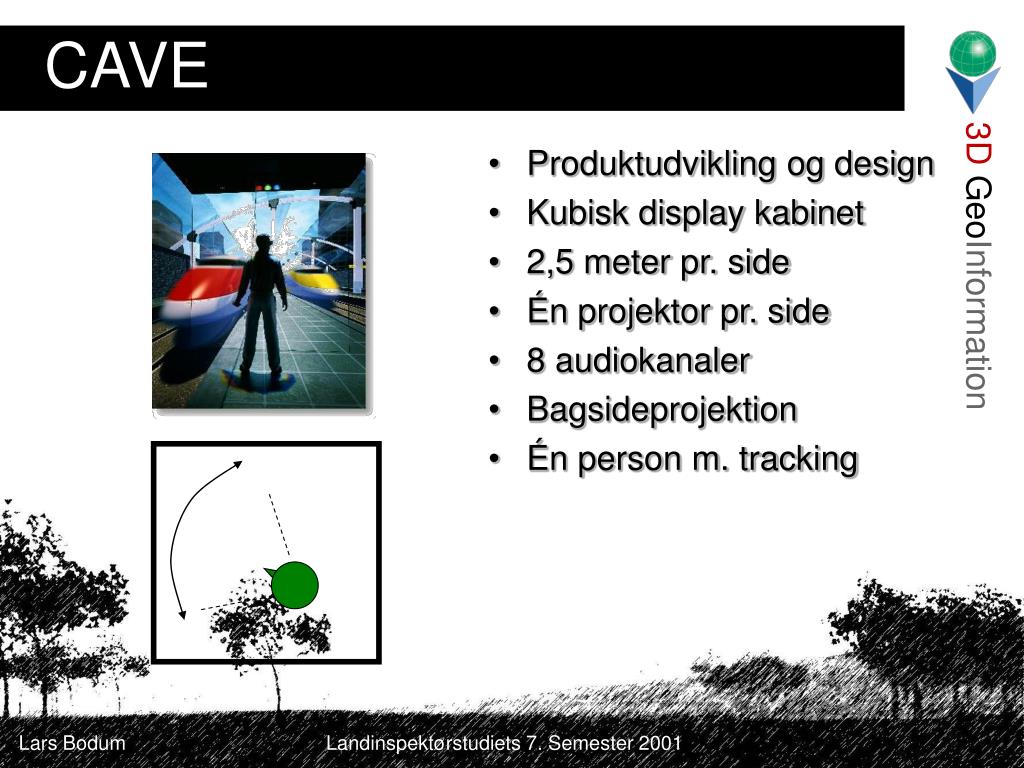

CAVE

  • Produktudvikling og design

  • Kubisk display kabinet

  • 2,5 meter pr. side

  • Én projektor pr. side

  • 8 audiokanaler

  • Bagsideprojektion

  • Én person m. tracking


Mammoth

”Mammoth”

  • Silicon Graphics ONYX2 Reality Engine

    • 16 processorer

    • 6 graphic pipes - Matrix hub

    • 2 Gb RAM

    • 288 Gb diskplads forbundet ved lysleder

  • 15 TAN projektorer

  • Avanceret lydanlæg

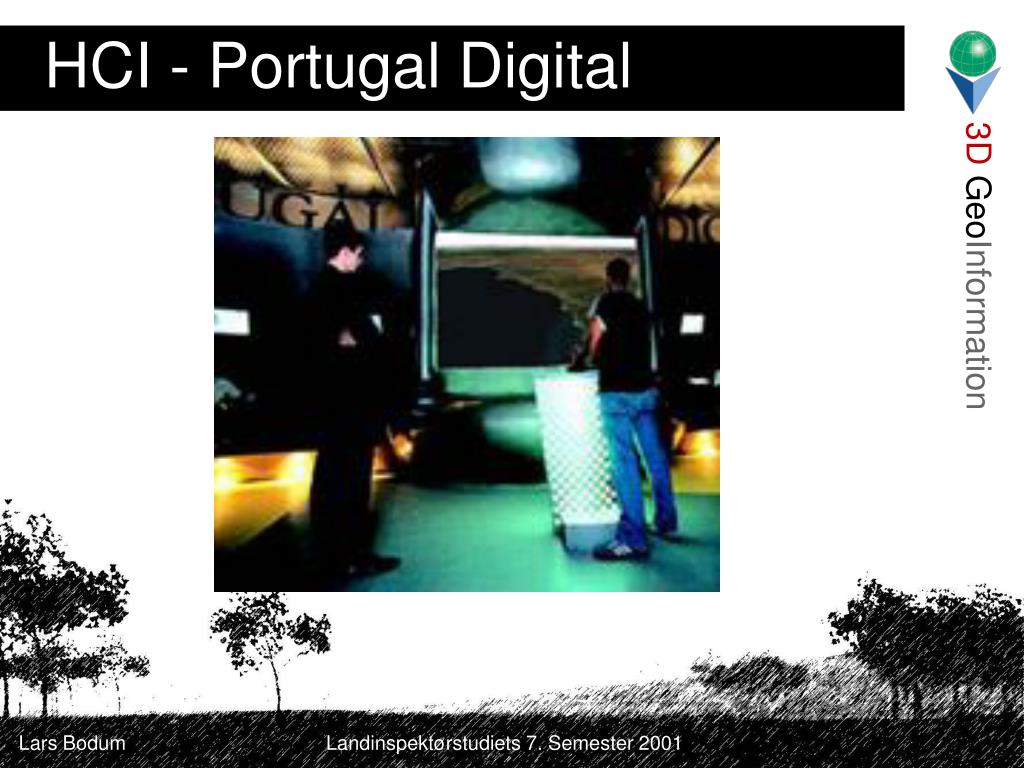

Hci portugal digital

HCI - Portugal Digital


Digital earth

”Digital Earth”

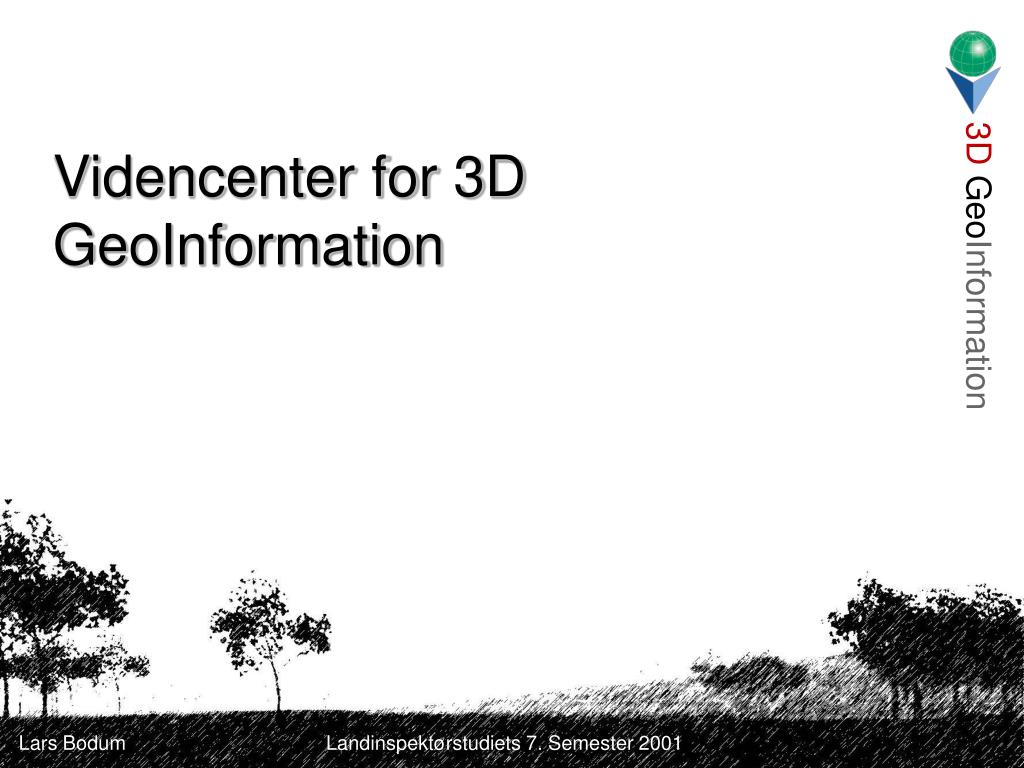

Videncenter for 3d geoinformation

Videncenter for 3D GeoInformation


Virtuel geografisk infrastruktur

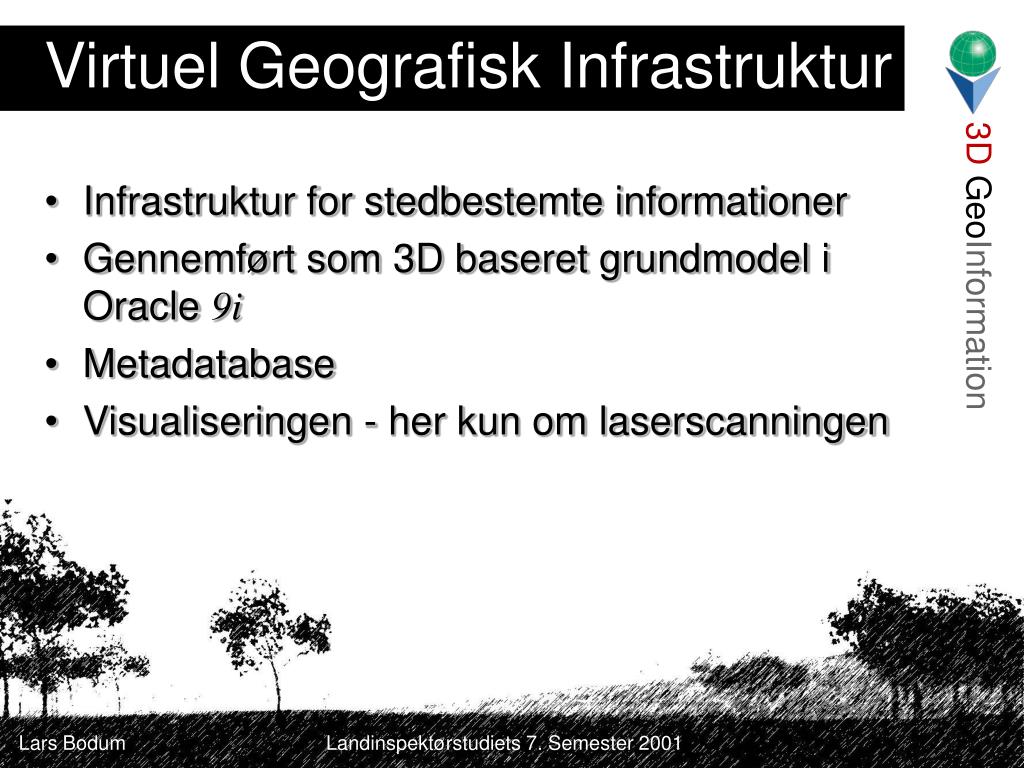

Virtuel Geografisk Infrastruktur

  • Infrastruktur for stedbestemte informationer

  • Gennemført som 3D baseret grundmodel i Oracle 9i

  • Metadatabase

  • Visualiseringen - her kun om laserscanningen


Gis koncepter

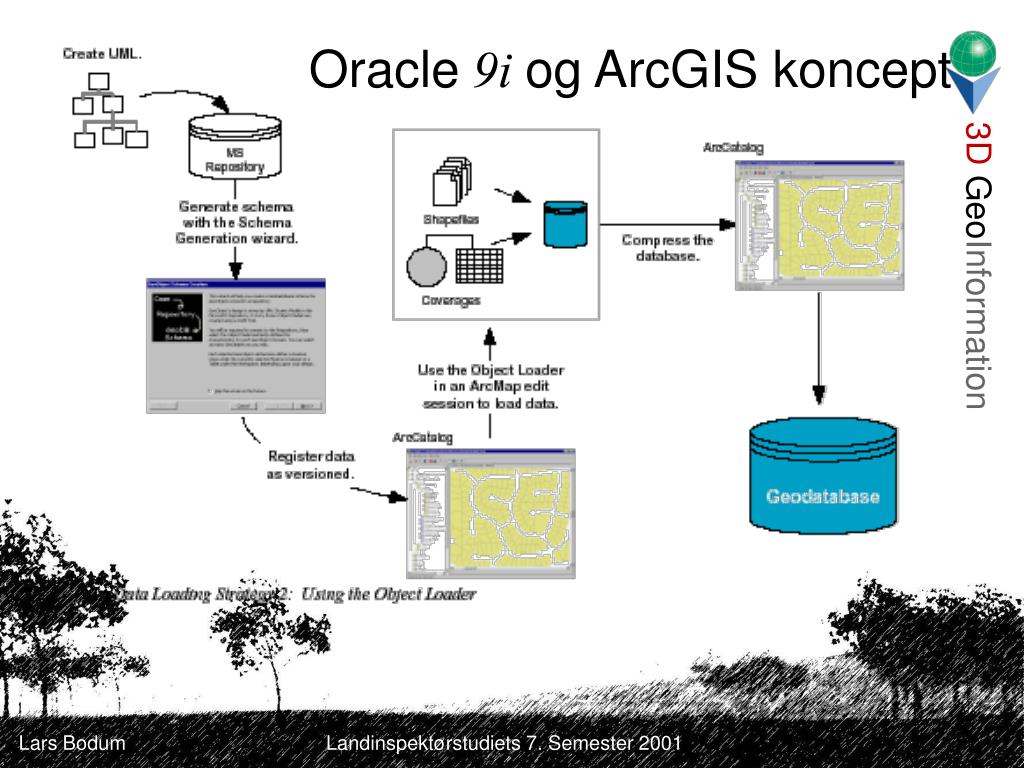

Oracle 9iog ArcGIS koncept


Gis koncepter

SDO_CODE

FIXED_TILE1

FIXED_TILE2

FIXED_TILE16

How a Geometry is Indexed Using Quadtree Indexing

  • DBA Determines

    • Level = 3


Gis koncepter

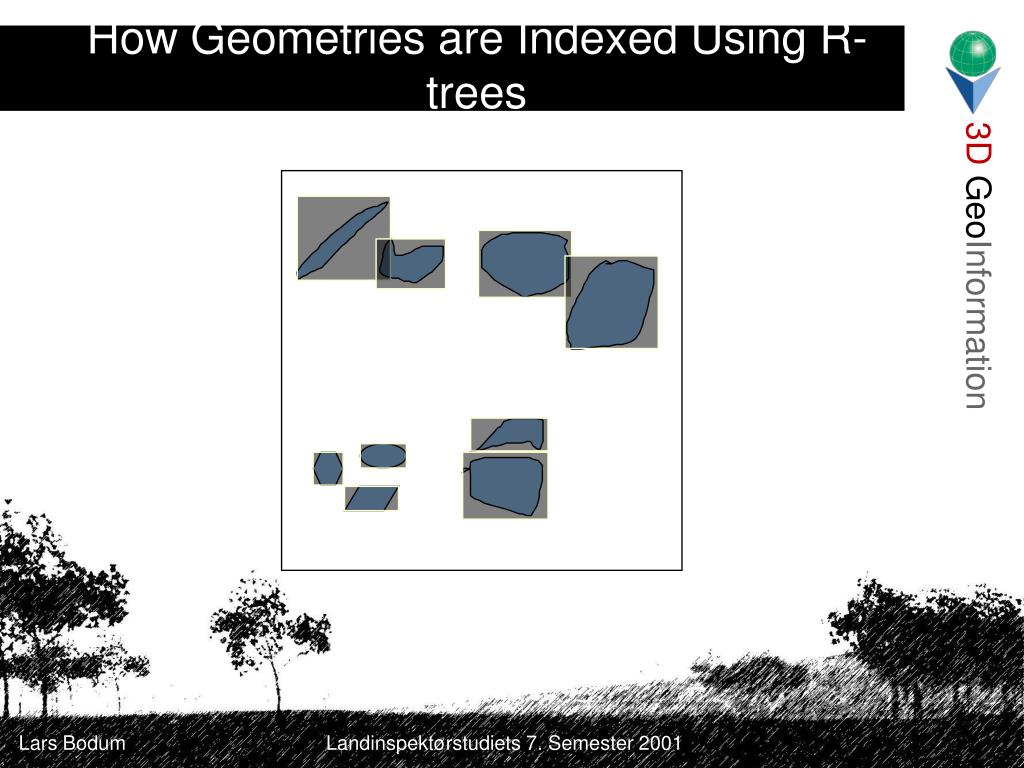

How Geometries are Indexed Using R-trees


Gis koncepter

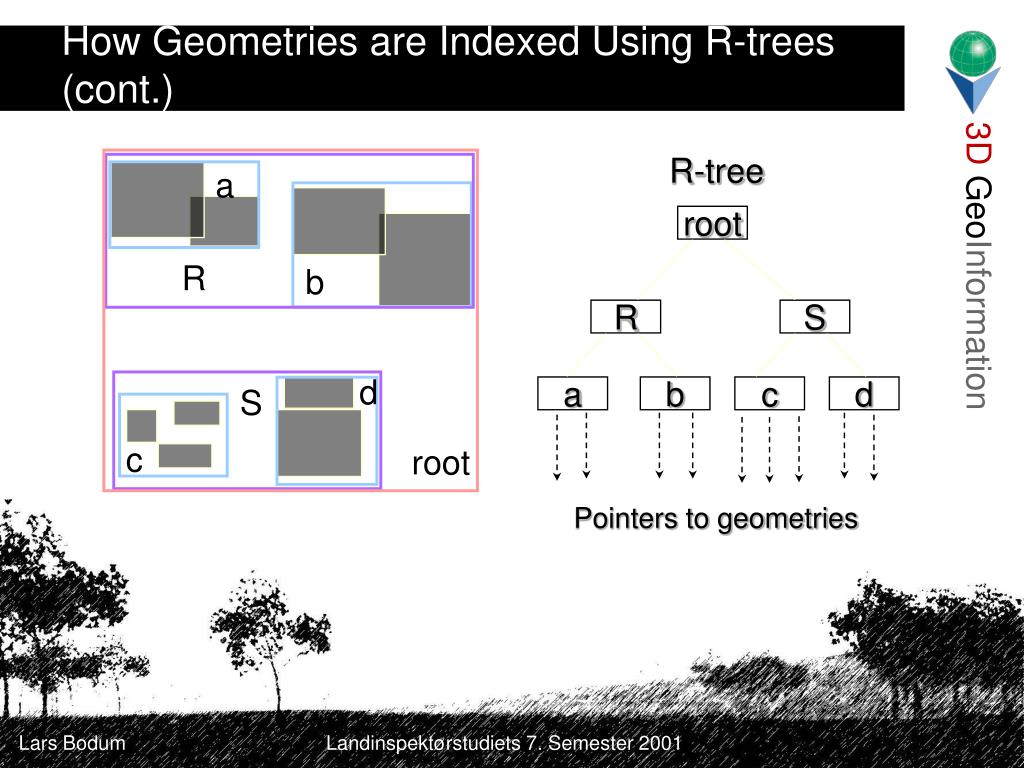

How Geometries are Indexed Using R-trees (cont.)

a

root

b

R

S

a

b

c

d

d

c

root

R-tree

R

S

Pointers to geometries


Whole earth geometry model

Whole earth geometry model

  • Accurate operations using geodetic data

    • Before 9i - need to project geodetic data for accurate length, distance, area calculations

    • In 9i the whole earth model provides accurate results in geodetic space

  • R-tree indexes account for curvature of the earth, providing more accurate results for filter operations as well as SDO_WITHIN_DISTANCE and SDO_NN operators


Coordinate systems in oracle spatial

Coordinate Systems in Oracle Spatial

  • Over 900 different pre-defined coordinate systems provided

  • Coded using the notation defined by the Open GIS Consortium

  • Each coordinate system identified by unique number (SRID)

  • Definitions kept in table MDSYS.CS_SRS

describe mdsys.cs_srs

Name Null? Type

----------------------------------------------------

CS_NAME VARCHAR2(68)

SRID NOT NULL NUMBER(38)

AUTH_SRID NUMBER(38)

AUTH_NAME VARCHAR2(256)

WKTEXT VARCHAR2(2046)

CS_BOUNDS MDSYS.SDO_GEOMETRY


Metadata

Metadata

  • Nødvendig for at holde styr på databasen

  • I overensstemmelse med internationale og nationale standarder - bortset fra at 3D ikke er inkluderet i de oprindelige standarder

  • Det er varedeklarationer og færdselsregler

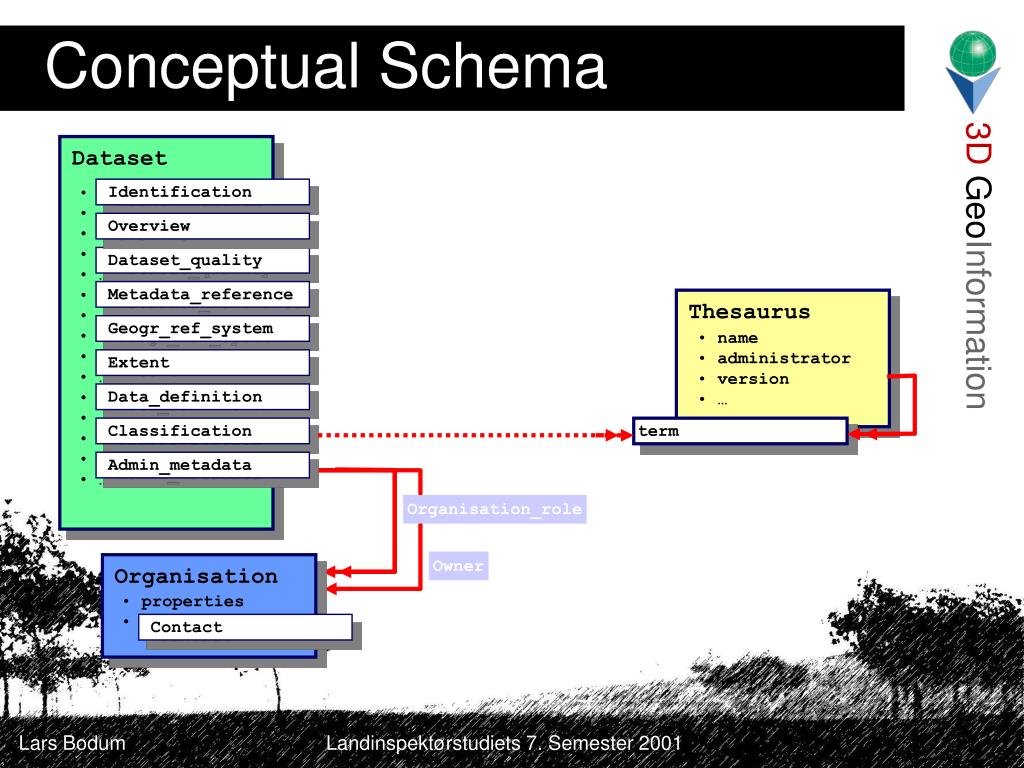

Conceptual schema

Conceptual Schema

Organisation_role

Owner

Dataset

  • properties

Identification

Overview

Dataset_quality

Metadata_reference

Thesaurus

Geogr_ref_system

  • name

  • administrator

  • version

Extent

Data_definition

Classification

term

Admin_metadata

Organisation

  • properties

Contact

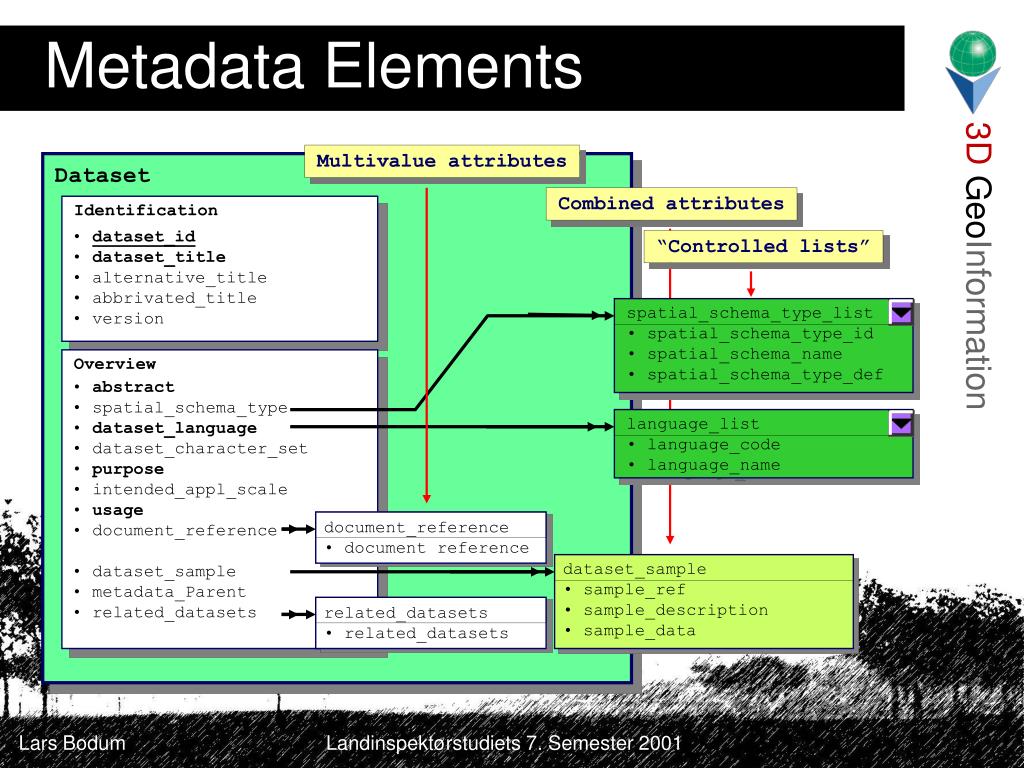

Metadata elements

Metadata Elements

Multivalue attributes

Combined attributes

“Controlled lists”

  • spatial_schema_type_list

  • spatial_schema_type_id

  • spatial_schema_name

  • spatial_schema_type_def

  • language_list

  • language_code

  • language_name

  • document_reference

  • document reference

  • related_datasets

  • related_datasets

  • dataset_sample

  • sample_ref

  • sample_description

  • sample_data

Dataset

Identification

  • dataset_id

  • dataset_title

  • alternative_title

  • abbrivated_title

  • version

Overview

  • abstract

  • spatial_schema_type

  • dataset_language

  • dataset_character_set

  • purpose

  • intended_appl_scale

  • usage

  • document_reference

  • dataset_sample

  • metadata_Parent

  • related_datasets


Full model overview

Full model: Overview

Dataset

Organisation

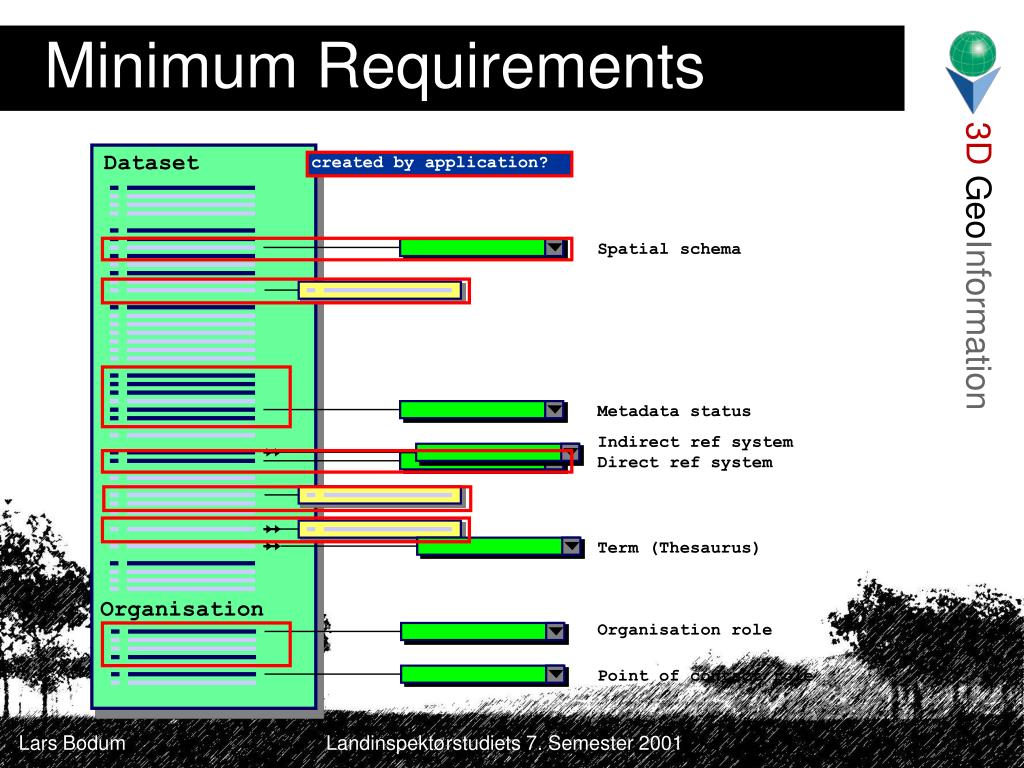

Minimum requirements

Minimum Requirements

Spatial schema

Dataset sample

Metadata status

Indirect ref system

Direct ref system

Bounding box

Object types

Term (Thesaurus)

Organisation

Organisation role

Point of contact role

Dataset

created by application?


Xml document types

XML Document Types

XML-doc types

doc type def

DTD

DTD

XML

XML

XML

XML

DTD

DTD

DTD

DTD

XML

gi_metadata_dk

organisation

_list

- item

- …

- …

- item

- …

- …

- item

- …

- …

- item

- …

- …

<dataset>

<identification>

<title>

<organisation>

</organisation>

</dataset>

XML

<organisation>

<org_id>

<name>

</organisation>

controlled

lists

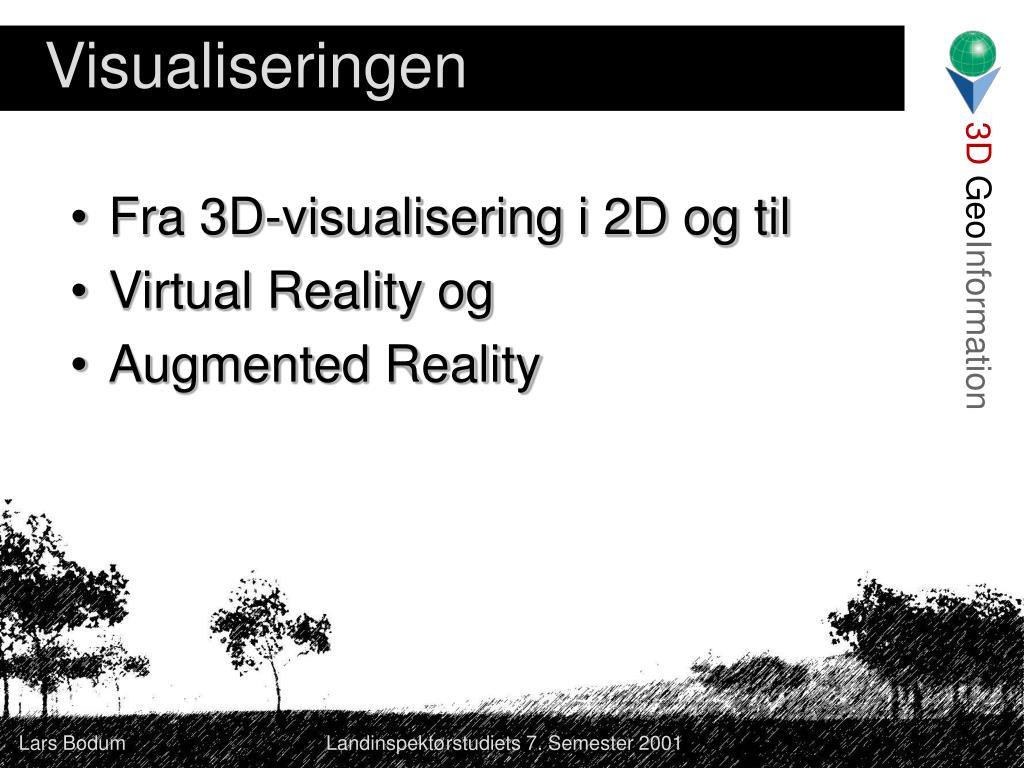

Visualiseringen

Visualiseringen

  • Fra 3D-visualisering i 2D og til

  • Virtual Reality og

  • Augmented Reality


Laserscanningen

Laserscanningen

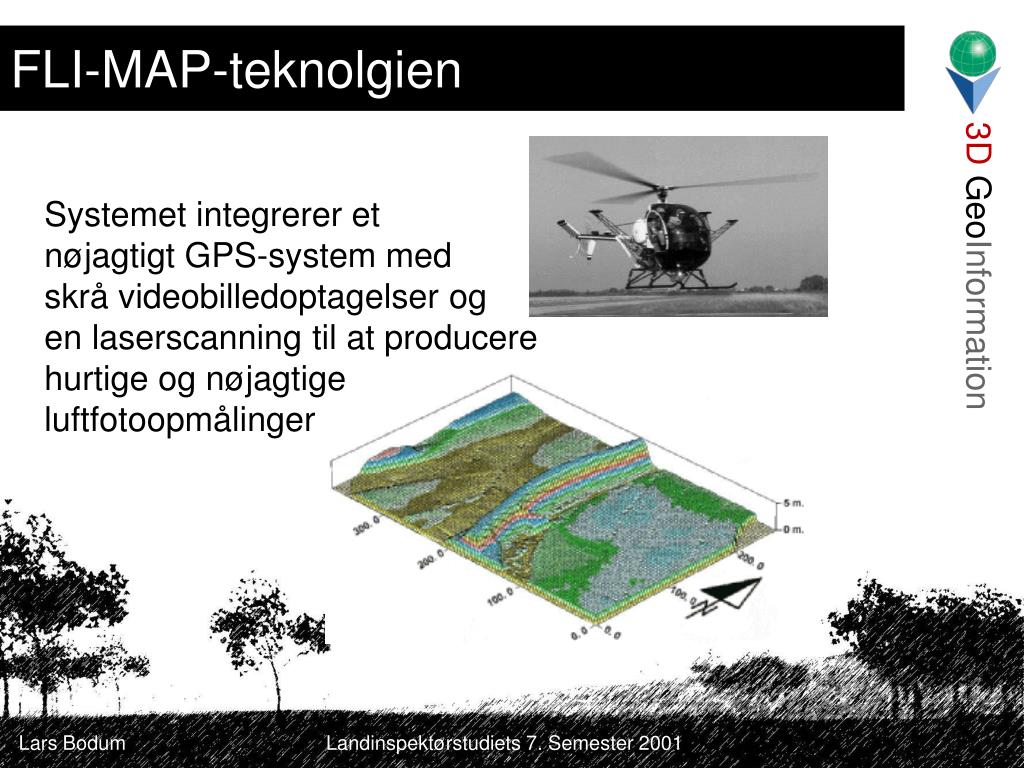

Fli map teknolgien

FLI-MAP-teknolgien

Systemet integrerer et

nøjagtigt GPS-system med

skrå videobilledoptagelser og

en laserscanning til at producere

hurtige og nøjagtige

luftfotoopmålinger


Laserscanning r data

Laserscanning-rådata


Vej ved herning

Vej ved Herning


Vej ved herning nu uden tr er og huse

Vej ved Herning-nu uden træer og huse


Klitformation ved s ndervig

Klitformation ved Søndervig


Udsnit af silkeborg ddo draperet

Udsnit af Silkeborg DDO draperet


Skovrejsning

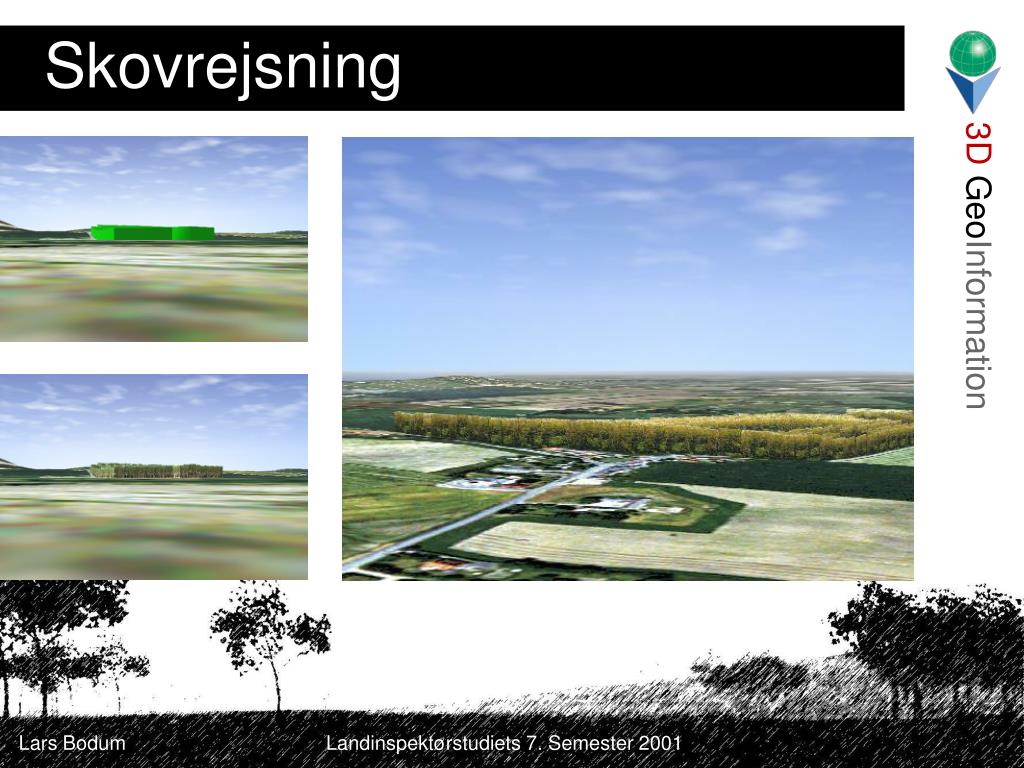

Skovrejsning

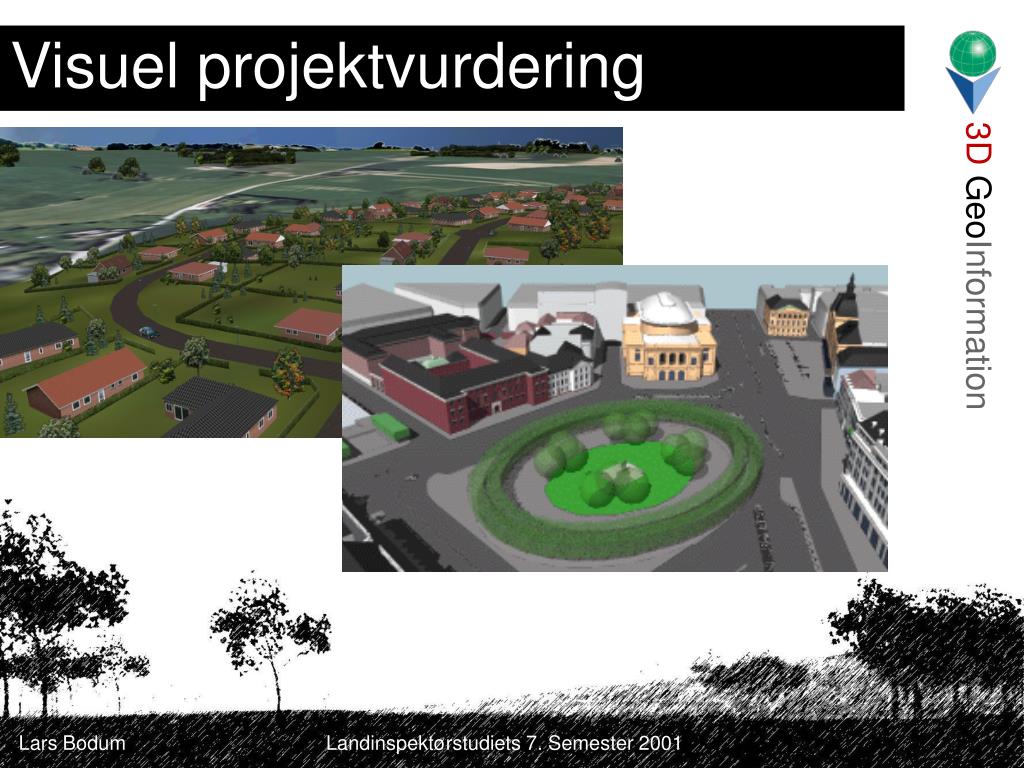

Visuel projektvurdering

Visuel projektvurdering

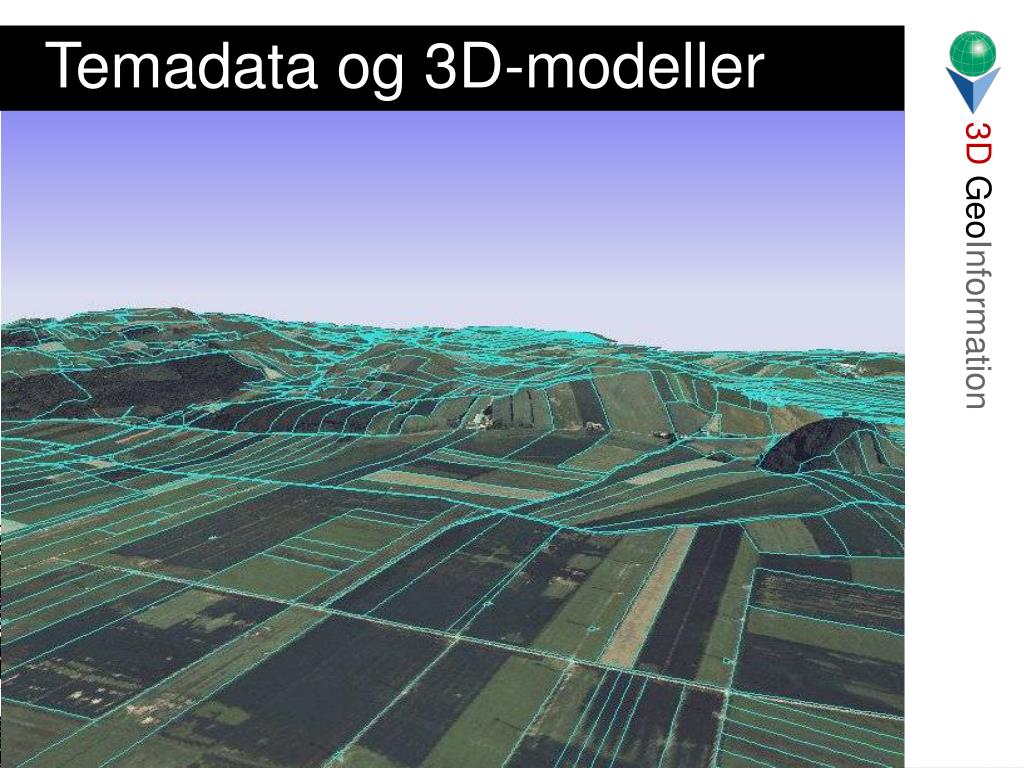

Temadata og 3d modeller

Temadata og 3D-modeller


B rbare og opkoblede devices

Bærbare og opkoblede devices


  • Login
