شركت ايز ايران . www.esoa.ir. دوره آموزشي اصول پياده سازي چارچوب معماري . C4ISR به روش ساخت يافته. جلسه اول مقدمه اي بر معماري اطلاعات . دوره اول: مرداد ماه 81. سر فصل مطالب . اهداف دوره آموزشي اهميت و لزوم معماري سازماني مفهوم معماري سازماني چارچوب هاي معماري سازماني
E N D

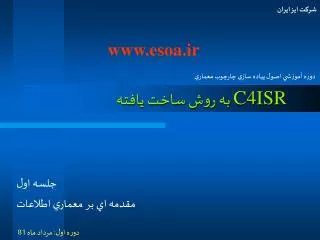

شركت ايز ايران www.esoa.ir دوره آموزشي اصول پياده سازي چارچوب معماري C4ISR به روش ساخت يافته جلسه اول مقدمه اي بر معماري اطلاعات دوره اول: مرداد ماه 81
سر فصل مطالب • اهداف دوره آموزشي • اهميت و لزوم معماري سازماني • مفهوم معماري سازماني • چارچوب هاي معماري سازماني • معرفي چارچوب هاي مهم معماري • نتيجه گيري • پرسش وپاسخ
اهداف دوره آموزشي • شناخت معماري و ضرورتهاي آن • شناخت چارچوبهاي معماري • بررسي معماري C4ISR • بررسي تحليل به روش ساخت يافته • پياده سازي معماري C4ISR به روش ساخت يافته • آموزش ابزار معماري و كسب مهارت در بكارگيري آن در حل مسئله
تغيير سازمان رشد تكنولوژي اطلاعات ` توسعه ماموريت ها اهميت و لزوم معماري سازماني انعطاف پذيري در برابر فشارهاي بيروني و دروني • تغيير ساختار سازماني • تغيير و رشد سريع تكنولوژي اطلاعات • تغيير و توسعه ماموريت هاي سازماني سازمان
مفهوم معماري سازماني • تعاريف معماري سازماني • سوابق معماري در ساير رشته هاي مهندسي • مقايسه نقش هاي معمار، تحليلگر ، طراح و برنامه نويس • مزاياي معماري سازماني
تعاريف معماري سازماني • معماري سيستمهاي اطلاعاتيفراهم كننده چارچوبي است يكسان، كه از طريق آن افراد مختلف با ديدگاههاي متفاوت، بتوانند بلوكهاي اصليِ تشكيل دهندة سيستمهاي اطلاعاتي را مشاهده يا سازمان دهي كنند. (Whitten, Bentley) • معماري سازمانيعبارتست از تنظيم قوانين و مقرراتي براي تعريف يك ساختار واحد و منسجم، كه شاملِ اجزاء ، روابط بين آنها، و چگونگي تعامل اجزاء فوق با يكديگر ميشود. (IEEE STD 610.12)
سوابق معماري در ساير رشته هاي مهندسي • معماري در ساختمان • معماري در طراحي سيستم هاي سخت افزاري • معماري برنامه هاي كاربردي • معماري اطلاعات
مهندس سيستم طراحي سيستم انتخاب يك چارچوب تعريف يك ماموريت شامل معمار شامل كارفرما شامل شامل برنامه نويسي سيستم ثبت نيازمنديها ايجاد معماري مناسب برنامه نويس مقايسه نقش هاي معمار، تحليلگر ، طراح و برنامه نويس
مزاياي معماري سازماني • افزايش انعطاف پذيري در برابر تغييرات • بهبود روشها و فرايندها در ماموريتهاي سازماني- بازمهندسي فرآيند • كاهش پيچيدگي در سيستمهاي اطلاعاتي • يكپارچگي • انطباق نيازهاي اطلاعاتي و فرايندهاي جاري براي كسب بهترين كارائي
چارچوب هاي معماري • لايه هاي معماري • ماتريس زكمن • تعريف چارچوب معماري • انتخاب چارچوب معماري مناسب
Business Information Application Data Technology لايه هاي معماري • لايه معماري اطلاعات • لايه معماري كسب و كار • لايه معماري سيستمهاي كاربردي • لايه معماري داده • لايه معماري تكنولوژي

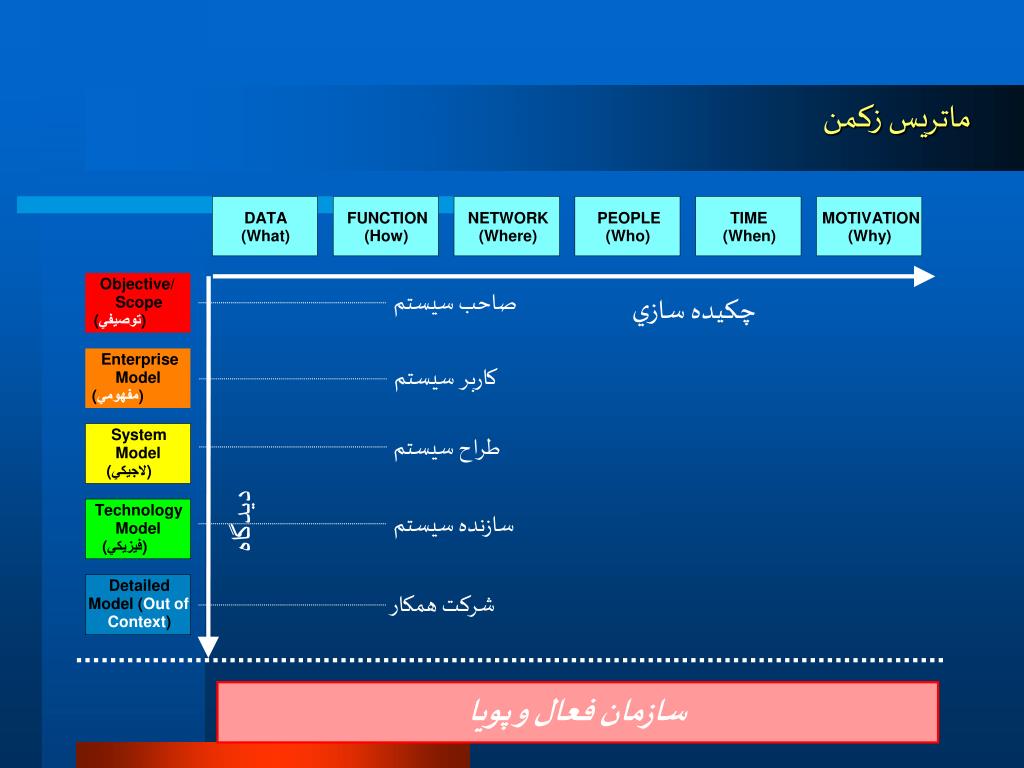

Objective/ DATA FUNCTION NETWORK PEOPLE TIME MOTIVATION صاحب سيستم Scope (What) (How) (Where) (Who) (When) (Why) (توصيفي) Enterprise چكيده سازي Model (مفهومي) كاربر سيستم ديدگاه System طراح سيستم Technology Model Model (لاجيكي) (فيزيكي) سازنده سيستم Detailed Model (Out of Context) شركت همكار سازمان فعال و پويا ماتريس زكمن
تعريف چارچوب معماري • توصيف سيستم هاي اطلاعاتي از طريق ديد هاي مختلف يك مدل را چارچوب معماري مينامند. سيستم ها و سازمانها چارچوب معماري معماري سازماني
انتخاب يك چارچوب معماري مناسب سازمان 1 تعريف ميكند چارچوب معماري كارفرما 1..* ماموريت 1..* شامل است 1..* توصيف ميكند دارد تامين ميكند 1..* 1..* 1..* بوجود مياورد جهت ميدهد معماري نيازمندي سيستم اطلاعاتي 1..* مستند ميكند مستند ميكند جهت ميدهد توصيف سيستم توصيف معماري 1..* 1 1 1 شامل است تعيين ميكند 1..* ديد 1..* توصيف ميكند 1..* 1..* تشكيل شده محصول مدل 1..* 1..*
معرفي چارچوبهاي مهم معماري • چارچوب معماري زكمن • چارچوب معماري FEAF • چارچوب معماري C4ISR
چارچوب زكمن • مدل زكمن عبارتست از مجموعه تمام توصيفات ممكن از يك شي پيچيده كه به منظور تعريف كامل آن بكارگرفته ميشوند جان زكمن. • چارچوب زكمن، چارچوبي است متشكل از اجزاء مختلف كه از طريق دياگرام ها و مستندات استاندارد به توصيف كامل سيستم نائل ميشود. • اين چارچوب داراي ديدگاهها و سطوح چكيده سازي مختلفي است كه مطابق با سطوح مختلف سازماني و فرايندهاي توسعه سيستمهاي اطلاعاتي ايجاد شده اند.
abstractions DATA What FUNCTION How NETWORK Where PEOPLE Who MOTIVATION Why TIME When perspectives List of Things - Important to the Business List of Processes - the Business Performs List of Organizations - Important to the Business List of Events - Significant to the Business List of Business Goals and Strategies List of Locations - in which the Business Operates SCOPE Planner contextual Entity = Class of Business Thing Function = Class of Business Process Node = Major Business Location People = Class of People and Major Organizations Ends/Means=Major Business Goal/Critical Success Factor Time = Major Business Event e.g., Logistics Network e.g., Semantic Model e.g., Business Process Model e.g., Work Flow Model e.g., Master Schedule e.g., Business Plan ENTERPRISE MODEL Owner Process = Business Process I/O = Business Resources conceptual Entity = Business Entity Rel. = Business Relationship Node = Business Location Link = Business Linkage People = Organization Unit Work = Work Product Time = Business Event Cycle = Business Cycle End = Business Objective Means = Business Strategy e.g., Application Architecture e.g., Logical Data Model e.g., Distributed System Architecture e.g., Human Interface Architecture e.g., Processing Structure e.g., Business Rule Model SYSTEM MODEL Designer logical Time = System Event Cycle = Processing Cycle Entity = Data Entity Rel. = Data Relationship Process.= Application Function I/O = User Views Node = IS Function Link = Line Characteristics People = Role Work = Deliverable End = Structural Assertion Means =Action Assertion e.g., Physical Data Model e.g., System Design e.g., Technical Architecture e.g., Presentation Architecture e.g., Control Structure e.g., Rule Design TECHNOLOGY CONSTRAINED MODEL Builder Node = Hardware/System Software Link = Line Specifications physical Time = Execute Cycle = Component Cycle People = User Work = Screen/Device Format End = Condition Means = Action Entity = Tables/Segments/etc. Rel. = Key/Pointer/etc. Process= Computer Function I/O =Data Elements/Sets e.g. Network Architecture e.g. Security Architecture e.g. Timing Definition e.g. Rule Specification e.g. Data Definition e.g. Program DETAILED REPRESEN- TATIONS Subcontractor out-of-context Node = Addresses Link = Protocols People = Identity Work = Job Time = Interrupt Cycle = Machine Cycle End = Sub-condition Means = Step Entity = Field Rel. = Address Process= Language Statement I/O = Control Block FUNCTIONING ENTERPRISE DATA Implementation FUNCTION Implementation NETWORK Implementation ORGANIZATION Implementation SCHEDULE Implementation STRATEGY Implementation John A. Zachman چارچوب زكمن براي معماري سازماني

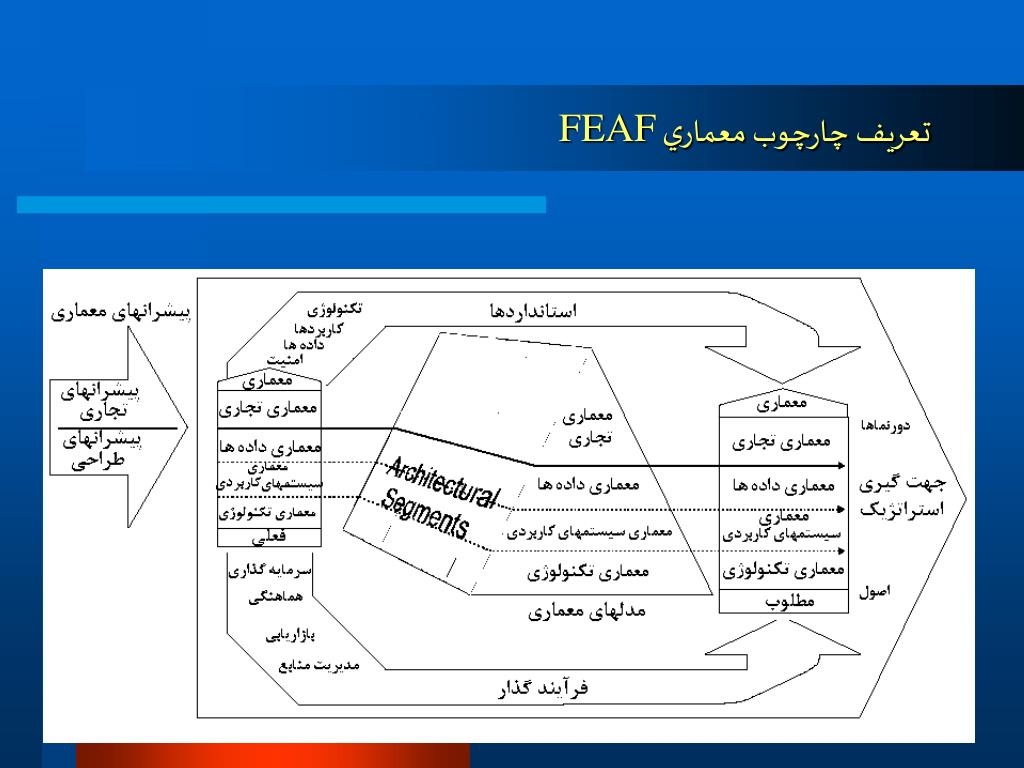

چارچوب معماري FEAF Federal Enterprise Architecture Framework • تاريخچه • تعريف • ويژگيها
تاريخچه چارچوب معماري FEAF • چارچوب معماري FEAF Version 1.1 توسط شوراي مديران ارشد اطلاعاتي دولت فدرال ايالات متحده آمريكا تهيه و تنظيم شد. • اين معماري شامل رهنمودهايي براي توصيف ماموريتهاي چند سازماني در دولت فدرال ، براي معماران سيستمهاي اطلاعاتي مي باشد . • ماموريت چند سازماني به ماموريتهايي اطلاق مي شودكه در اجراي آن چندين سازمان به صورت مشترك فعاليت مينمايند.

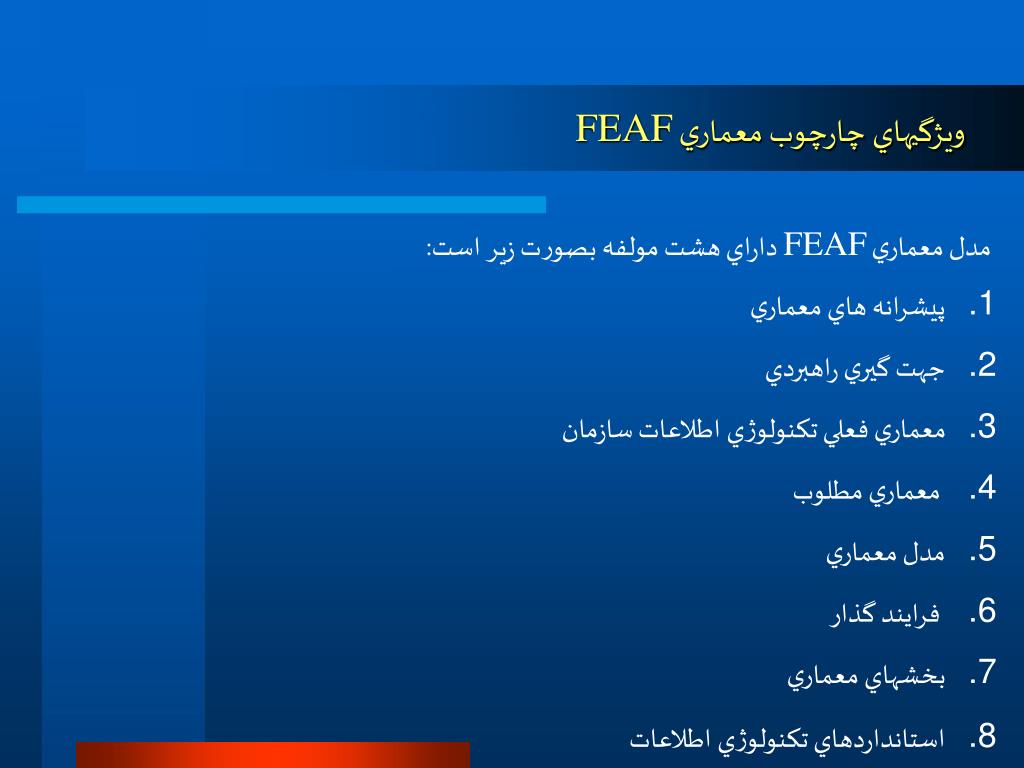

ويژگيهاي چارچوب معماري FEAF • مدل معماري FEAF داراي هشت مولفه بصورت زير است: • پيشرانه هاي معماري • جهت گيري راهبردي • معماري فعلي تكنولوژي اطلاعات سازمان • معماري مطلوب • مدل معماري • فرايند گذار • بخشهاي معماري • استانداردهاي تكنولوژي اطلاعات
چارچوب معماري C4ISR Command, Control, Communications, Computers,Intelligence, Surveillance, and Reconnaissance (C4ISR) Architecture Framework • تاريخچه • تعريف • ويژگيها • ديدگاههاي چارچوب معماري • معرفي مختصر محصولات چارچوب معماري
تاريخچه چارچوب معماري C4ISR • انگيزه اصلي از ارائه چارچوب معماري در وزارت دفاع آمريكا، ارائه يك راهنماي معماري جامع در كليه بخشهاي وزارت دفاع بوده تا توسط آن تعامل پذيري و كارائي در اجراي ماموريت ها تضمين شود. • نسخه اول معماري C4ISR در ژون 1996 • نسخه دوم معماري C4ISR در دسامبر 1997

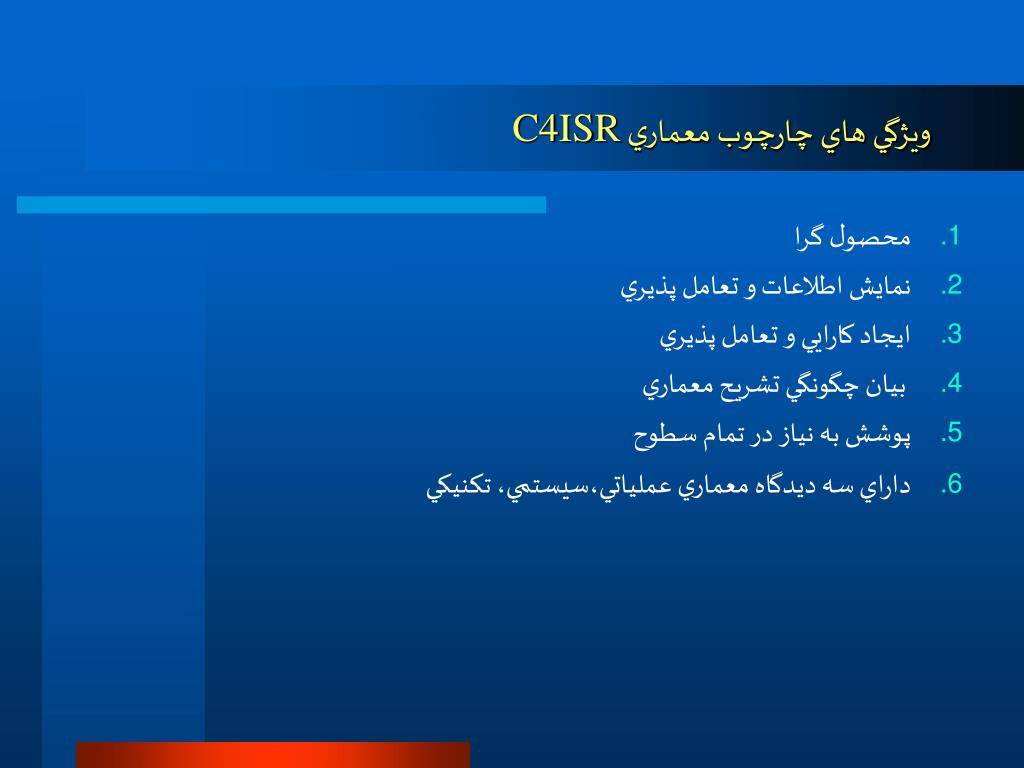

ويژگي هاي چارچوب معماري C4ISR محصول گرا نمايش اطلاعات و تعامل پذيري ايجاد كارايي و تعامل پذيري بيان چگونگي تشريح معماري پوشش به نياز در تمام سطوح داراي سه ديدگاه معماري عملياتي،سيستمي، تكنيكي
ديدگاههاي مختلف چارچوب معماري C4ISR • ديدگاه معماري عملياتي : هدف اصلي از معماري عملياتي تعريف عناصر عملياتي، وظايف، فعاليتها و اطلاعات مورد نياز براي تبادل است . • ديدگاه معماري سيستمي: هدف اصلي از معــــماري سيستمي ايجاد قابليتِِ انجام وظايف عملياتي، فعاليتها و مهارت بخشيدن به آنها با توجه به منابع فيزيكي است . • ديدگاه معماري تكنيكي: ديدگاه معماري تكنيكي شامل حداقل مجموعه قوانين كنترلي، تعامل و وابستگي عناصر سيستمها با هدف اطمينان بخشيدن به نيازهاي پشتيباني سيستم است.
ديدگاهاي چارچوب معماري C4ISR ... ديدگاه عملياتي ديدگاه سيستمي ديدگاه تكنيكي
معرفي مختصر محصولات چارچوب معماري C4ISR محصولات ضروري از ديدگاه چند ساختاري، براي مجتمع سازي معماريهاي چند گانه، نياز به وجود اطلاعات پايه و روابط آنهاست كه اطلاعات فوق، توسط محصولات ضروري تامينمي گردد.
