  1. ARISMAAll Risks Management La Dynamique du Feu ir Alain GEORGES Ingénieur conseil Expert incendie

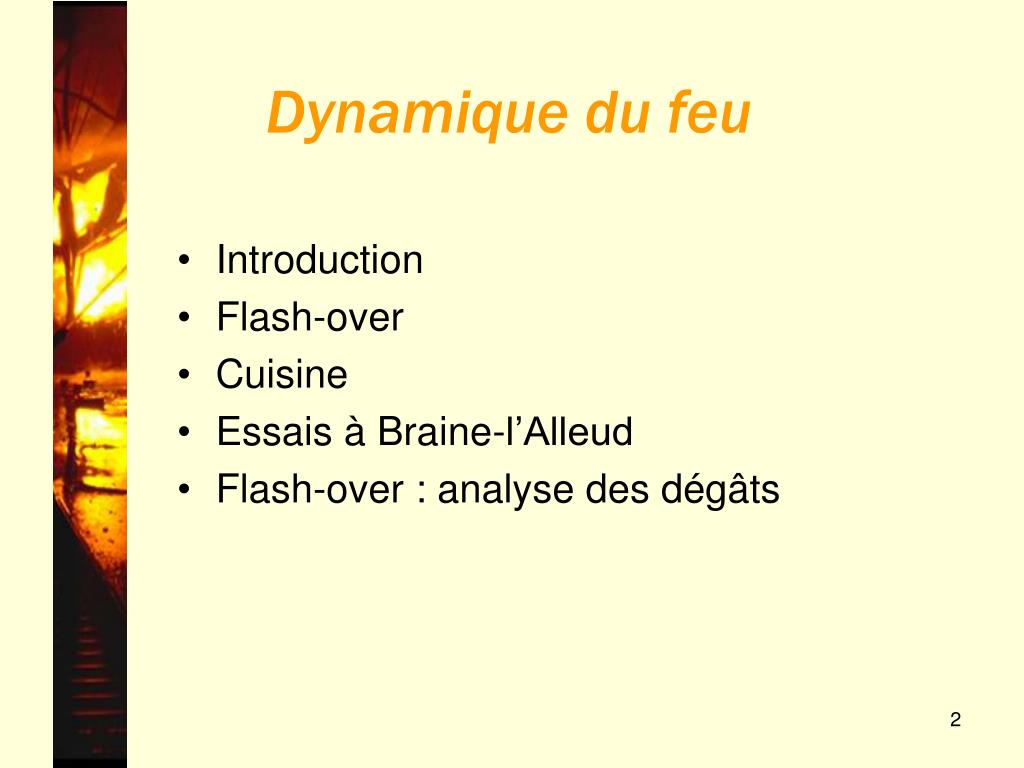

  2. Dynamique du feu • Introduction • Flash-over • Cuisine • Essais à Braine-l’Alleud • Flash-over : analyse des dégâts

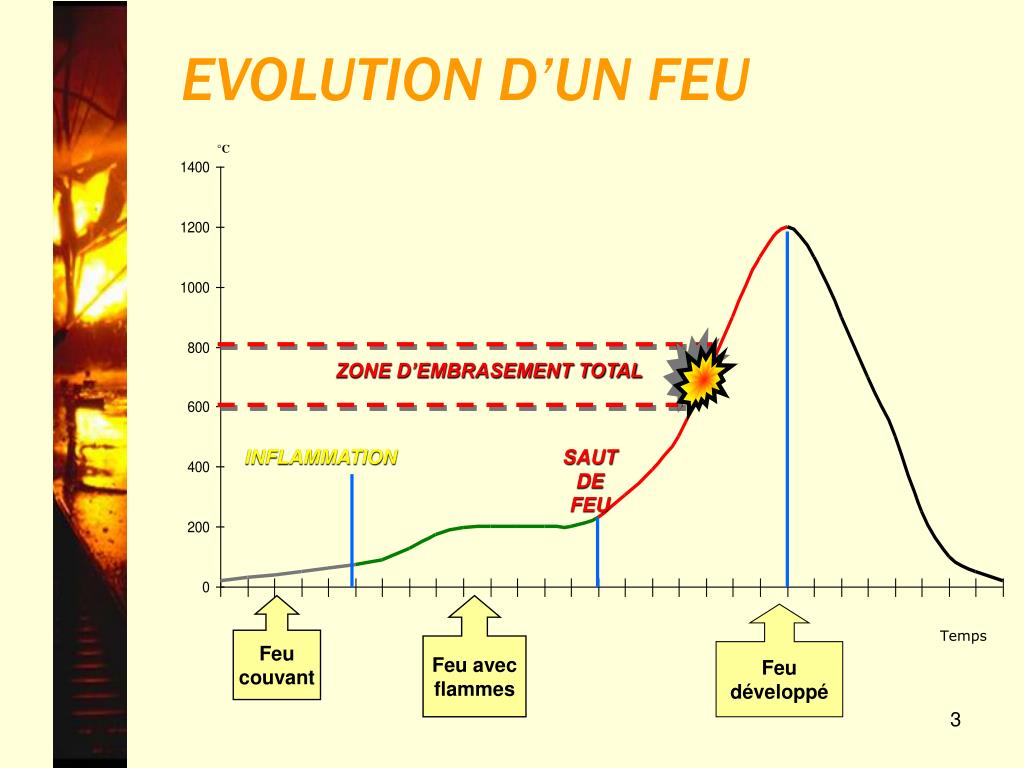

  3. °C ZONE D’EMBRASEMENT TOTAL INFLAMMATION SAUT DE FEU Feu couvant Feu avec flammes Feu développé Temps EVOLUTION D’UN FEU

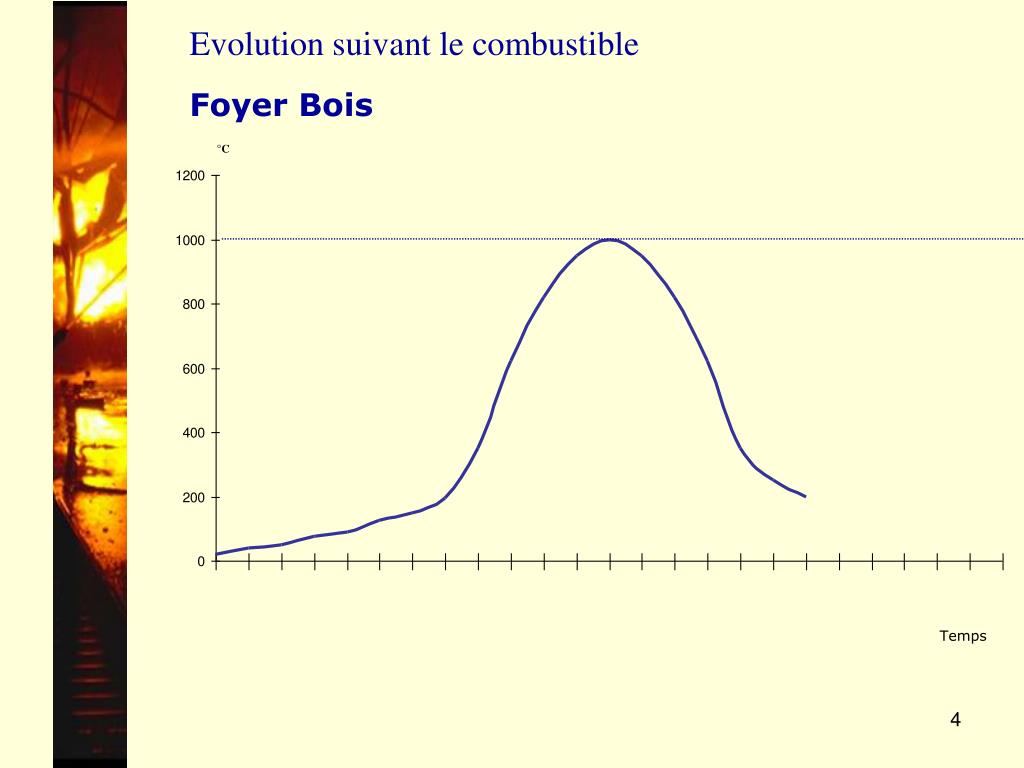

  4. Evolution suivant le combustible Foyer Bois °C Temps

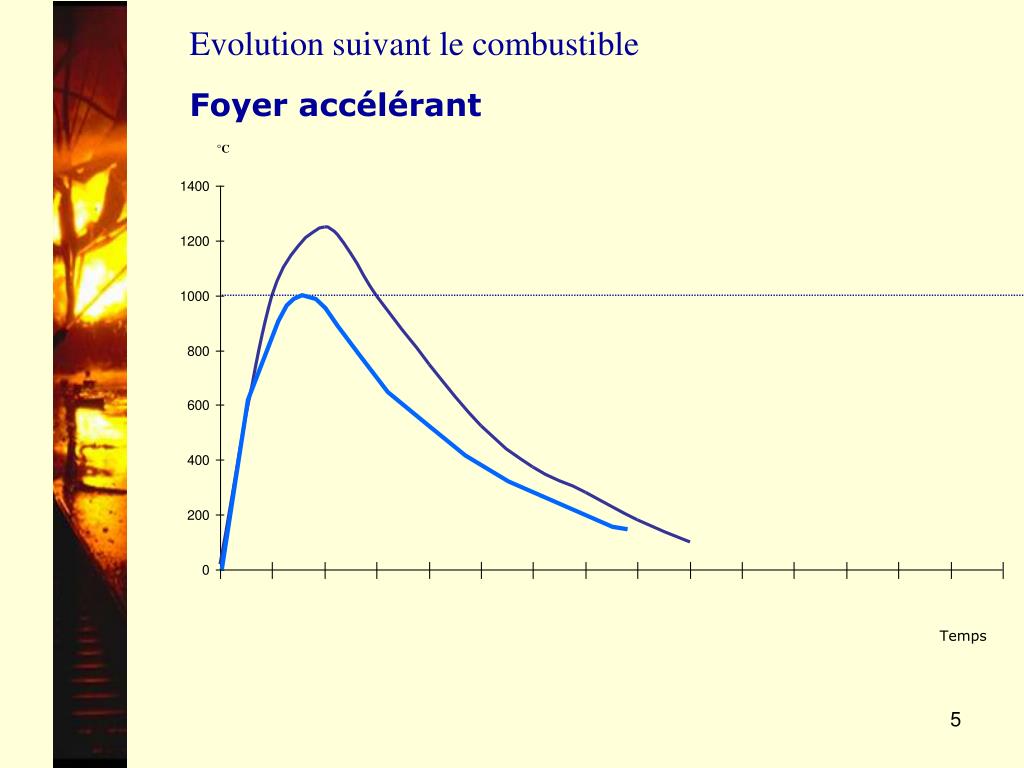

  5. Evolution suivant le combustible Foyer accélérant °C Temps

  6. °C ZONE D’EMBRASEMENT TOTAL INFLAMMATION SAUT DE FEU Feu couvant Feu avec flammes Feu développé Temps

  7. Naissance Point d’origine

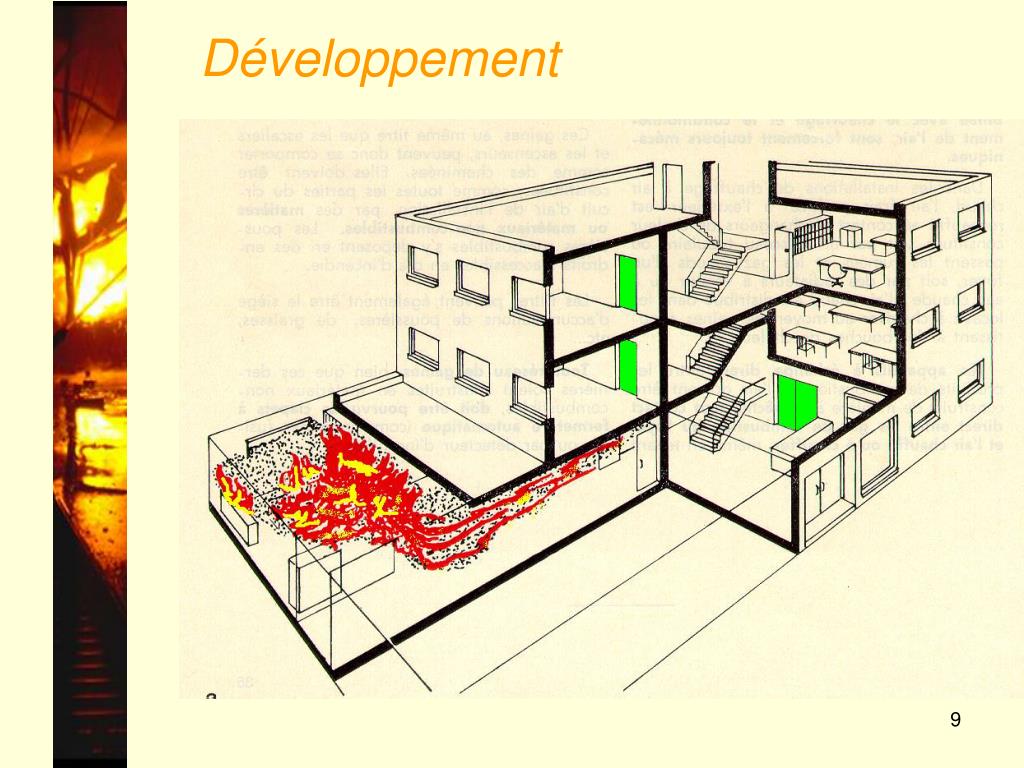

  8. Développement

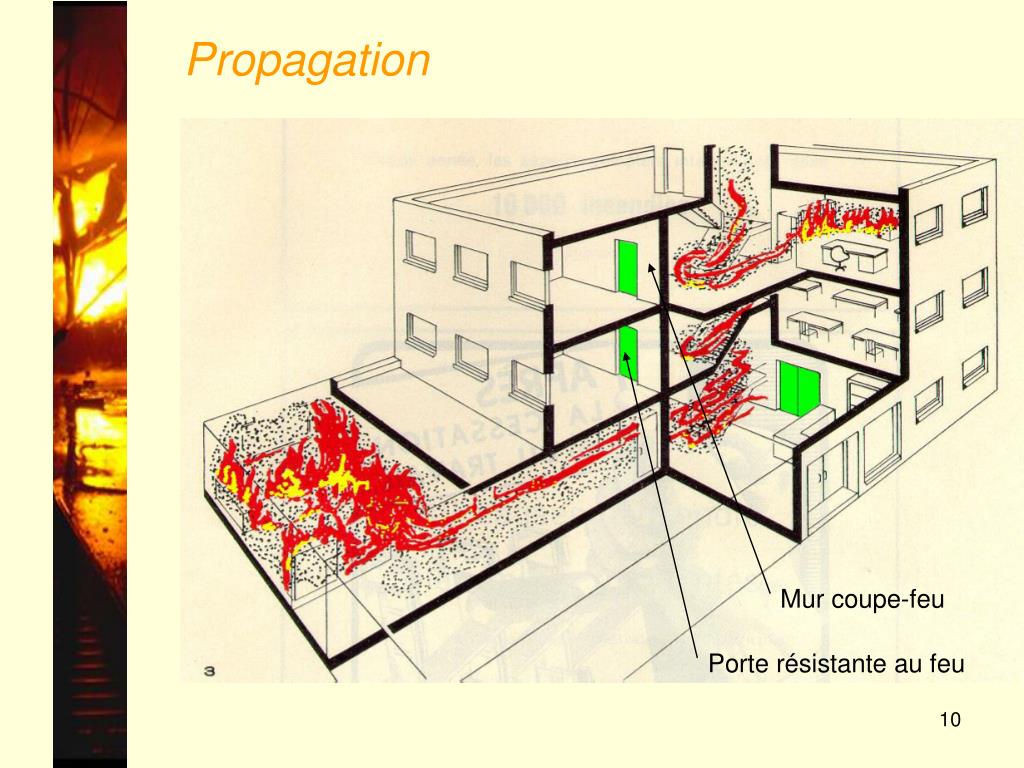

  9. Propagation Mur coupe-feu Porte résistante au feu

  10. Foyer dans un coin

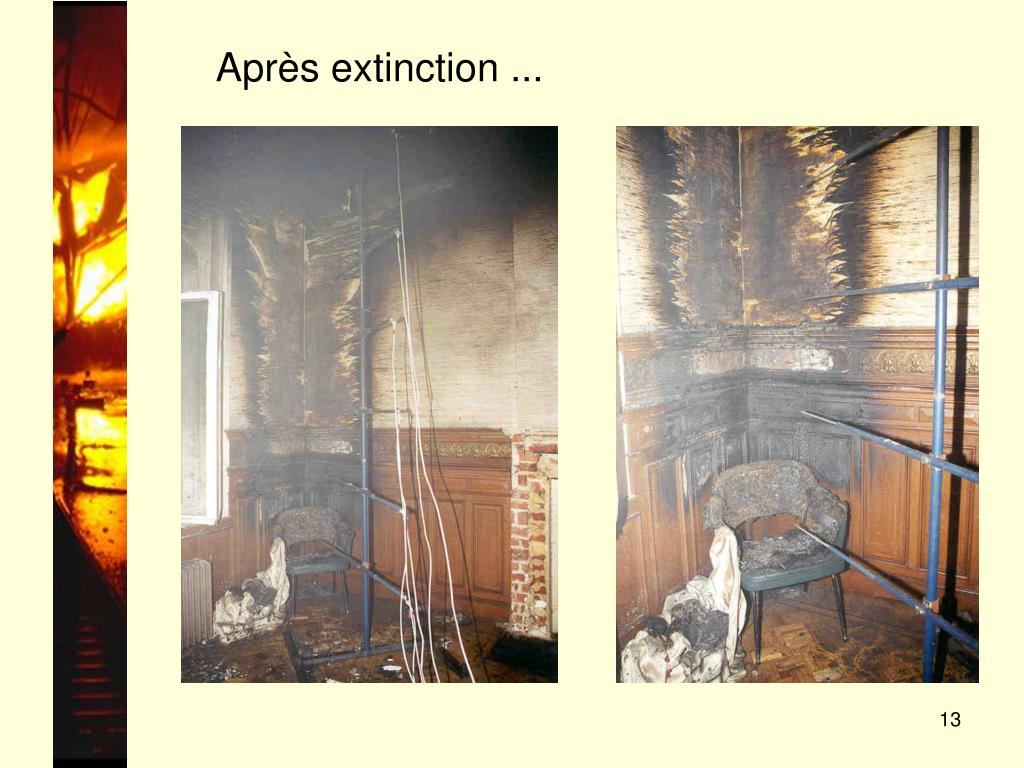

  11. Après extinction ...

  12. Dynamique du feu • Introduction • Flash-over • Cuisine • Essais à Braine-l’Alleud • Flash-over : analyse des dégâts

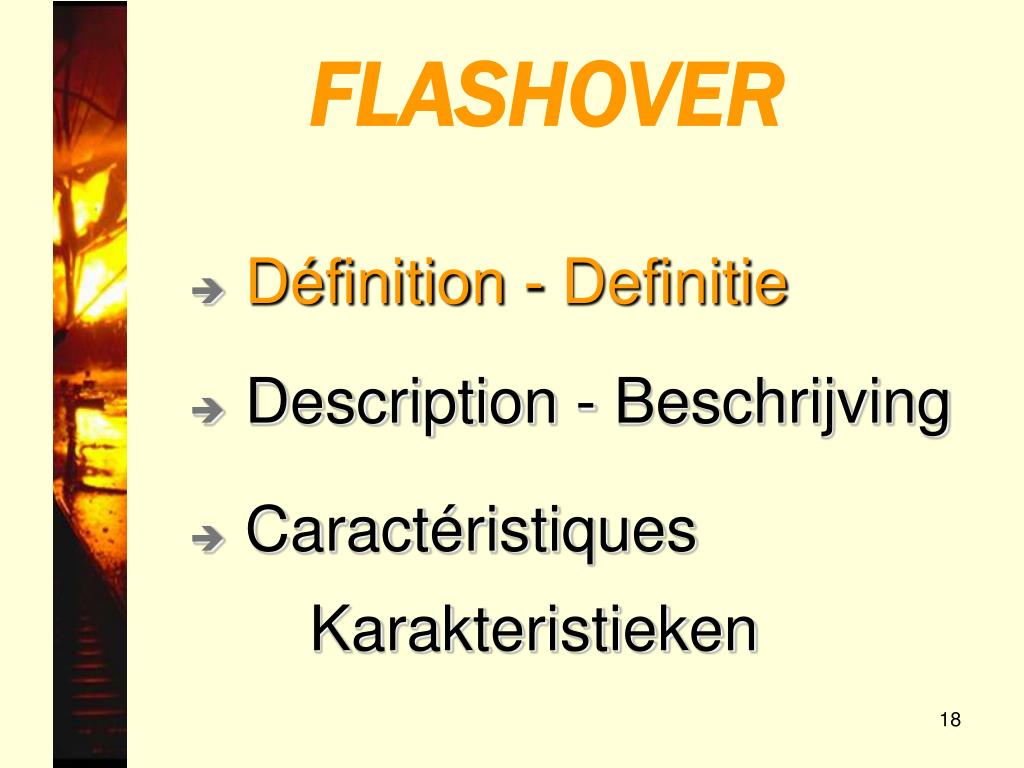

  13. Définition - Definitie • Description - Beschrijving • Caractéristiques Karakteristieken FLASHOVER

  14. Définition - Definitie • Description - Beschrijving • Caractéristiques Karakteristieken FLASHOVER

  15. lean backdraft flameover rollover smoke explosion hot (?) rich (?) flashover rich (?) backdraft delayed flashover flashover backdraught backdraft

  16. flashover backdraught backdraft

  17. Flashoveris ... "The rapid transition to a state of total surface involvement in a fire of combustible materials within an enclosure." International Standards Organisation - ISO "A transition phase in the development of a contained fire in which surfaces exposed to thermal radiation reach ignition temperature more or less simultaneously and fire spreads rapidly throughout the space." National Fire Protection Association - NFPA

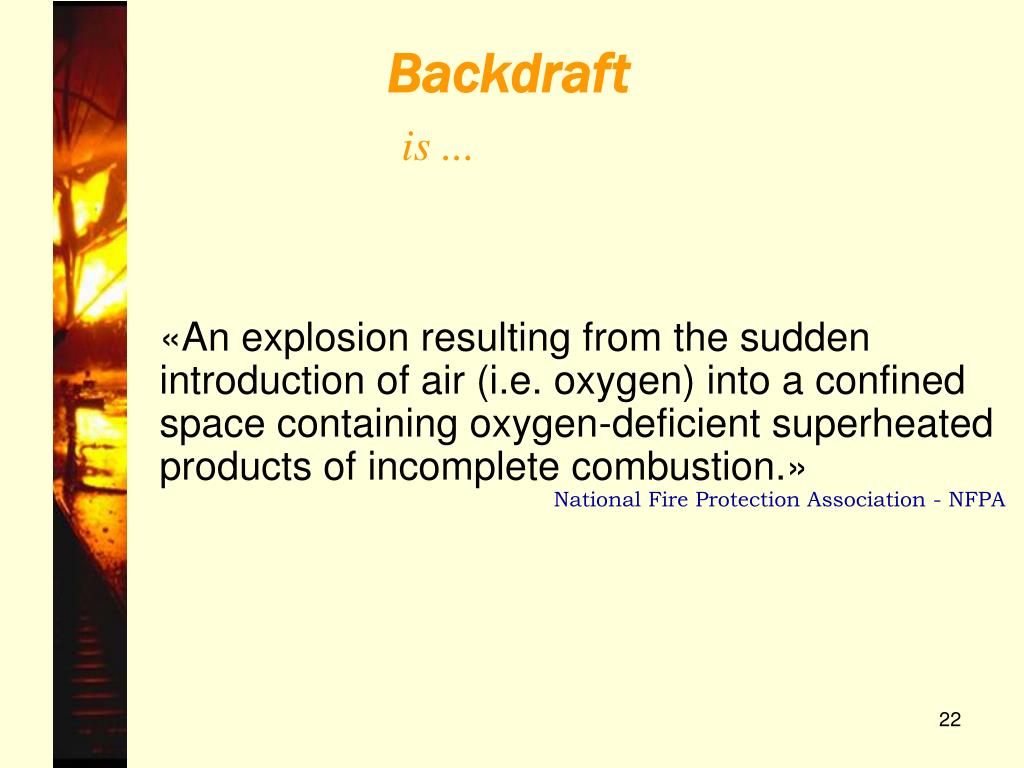

  18. Backdraftis ... «An explosion resulting from the sudden introduction of air (i.e. oxygen) into a confined space containing oxygen-deficient superheated products of incomplete combustion.» National Fire Protection Association - NFPA

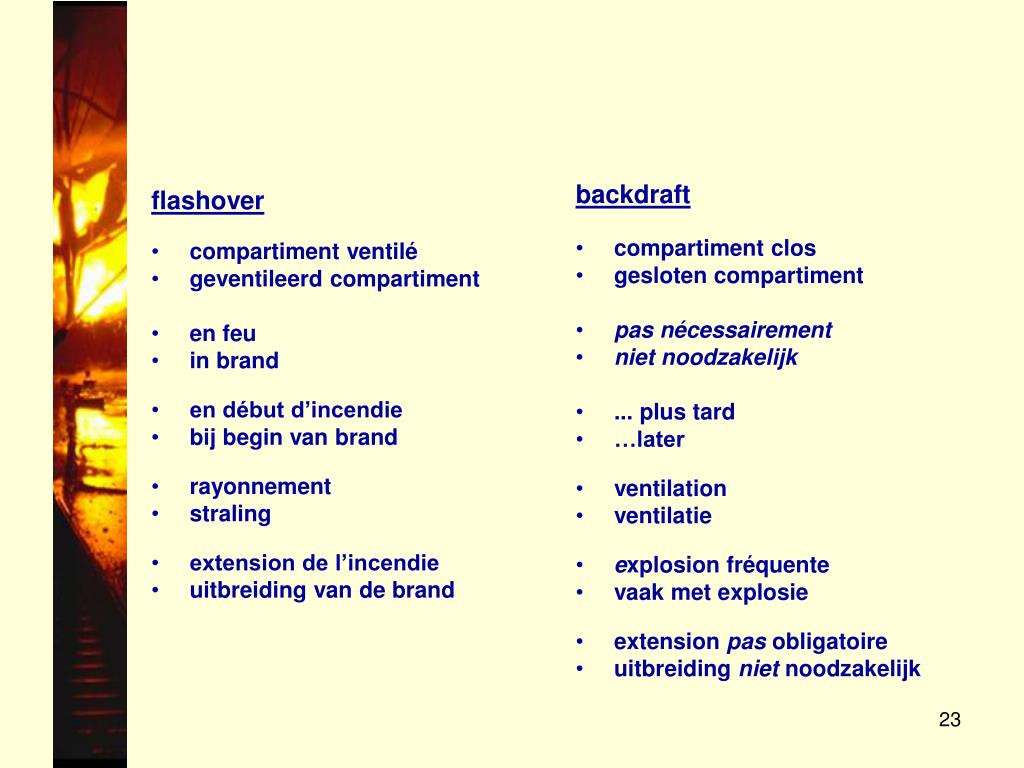

  19. flashover compartiment ventilé geventileerd compartiment en feu in brand en début d’incendie bij begin van brand rayonnement straling extension de l’incendie uitbreiding van de brand backdraft compartiment clos gesloten compartiment pas nécessairement niet noodzakelijk ... plus tard …later ventilation ventilatie explosion fréquente vaak met explosie extension pas obligatoire uitbreiding niet noodzakelijk

  20. Définition - Definitie • Description - Beschrijving • Caractéristiques Karakteristieken FLASHOVER

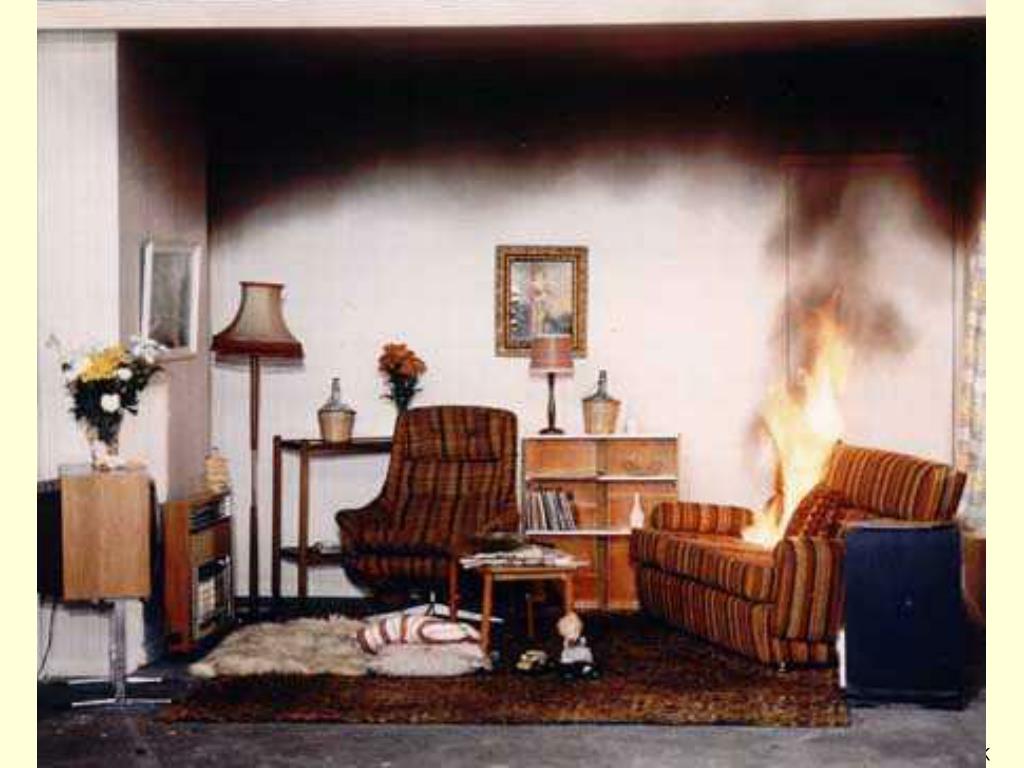

  21. Courtesy of Howard Morgan / B.R.E / U.K

  22. Courtesy of Howard Morgan / B.R.E / U.K

  23. Courtesy of Howard Morgan / B.R.E / U.K

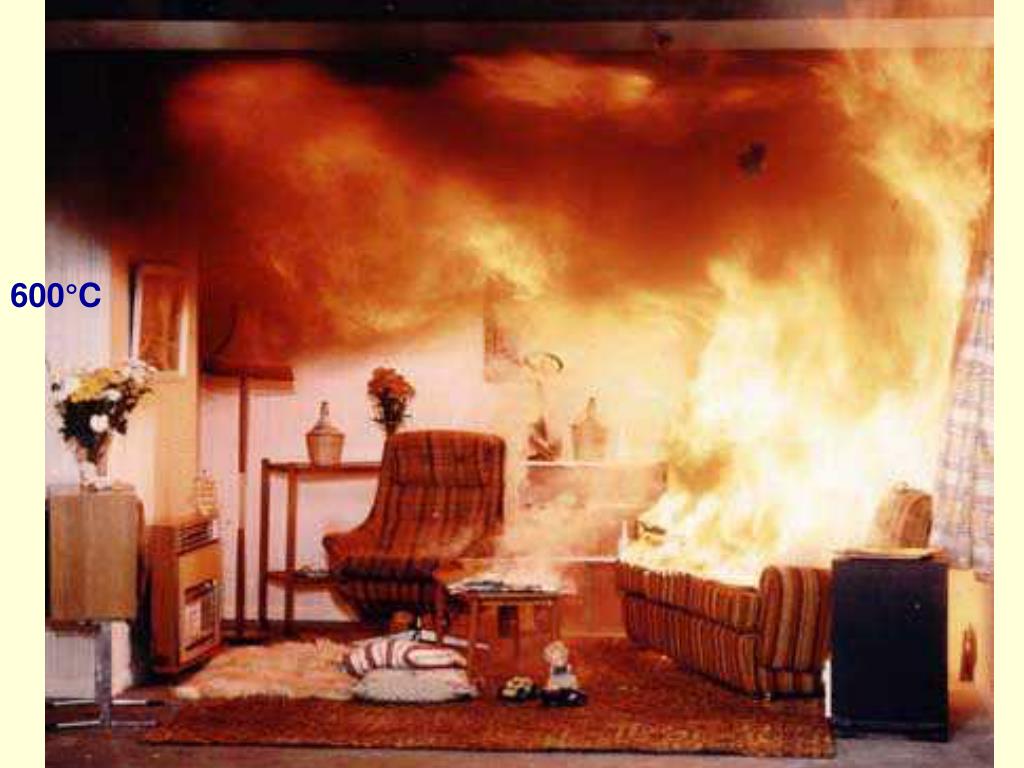

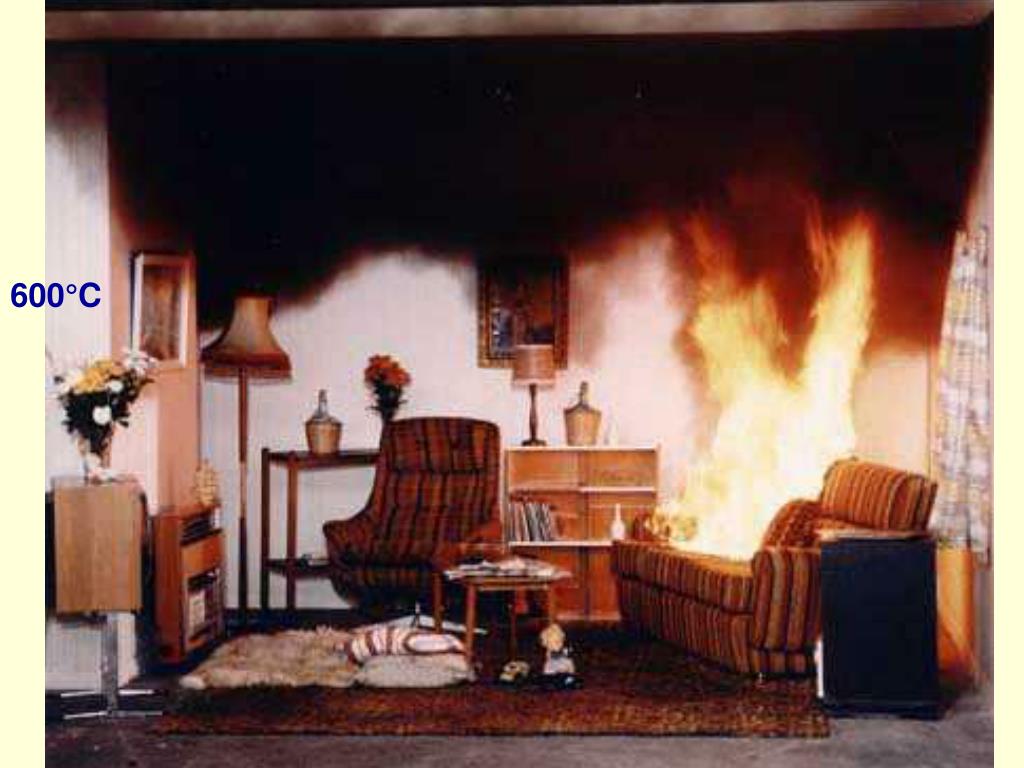

  24. 600°C Courtesy of Howard Morgan / B.R.E / U.K

  25. 600°C Courtesy of Howard Morgan / B.R.E / U.K

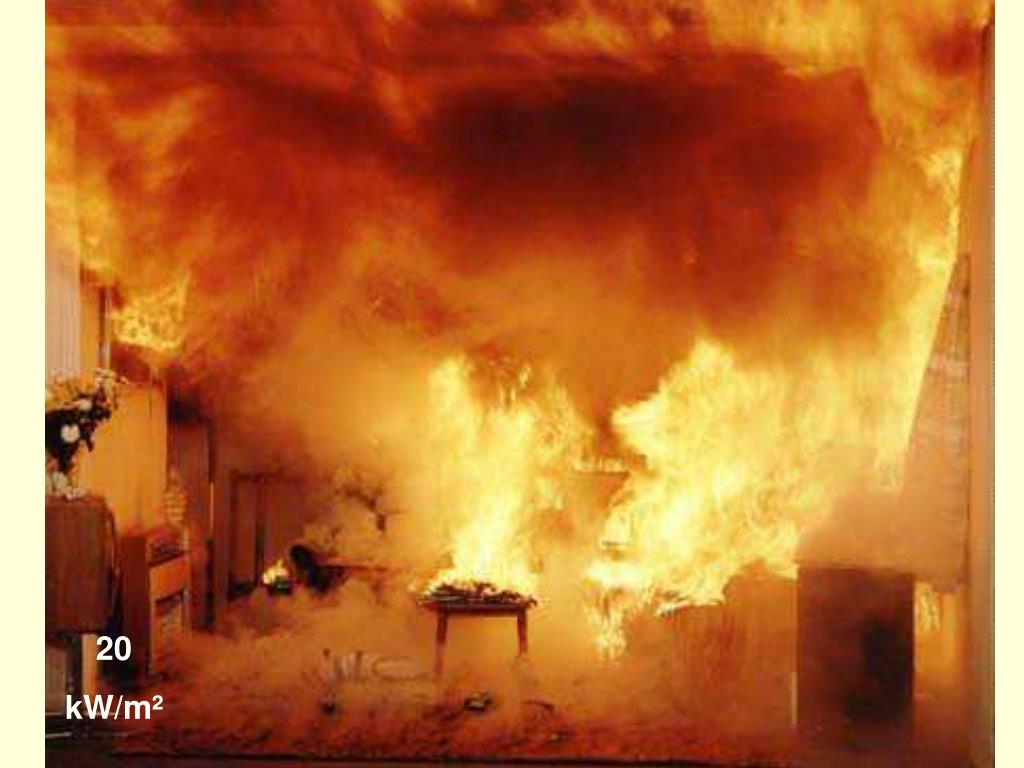

  26. 20 kW/m² Courtesy of Howard Morgan / B.R.E / U.K

  27. 20 kW/m² Courtesy of Howard Morgan / B.R.E / U.K

  28. Définition - Definitie • Description - Beschrijving • Caractéristiques Karakteristieken FLASHOVER

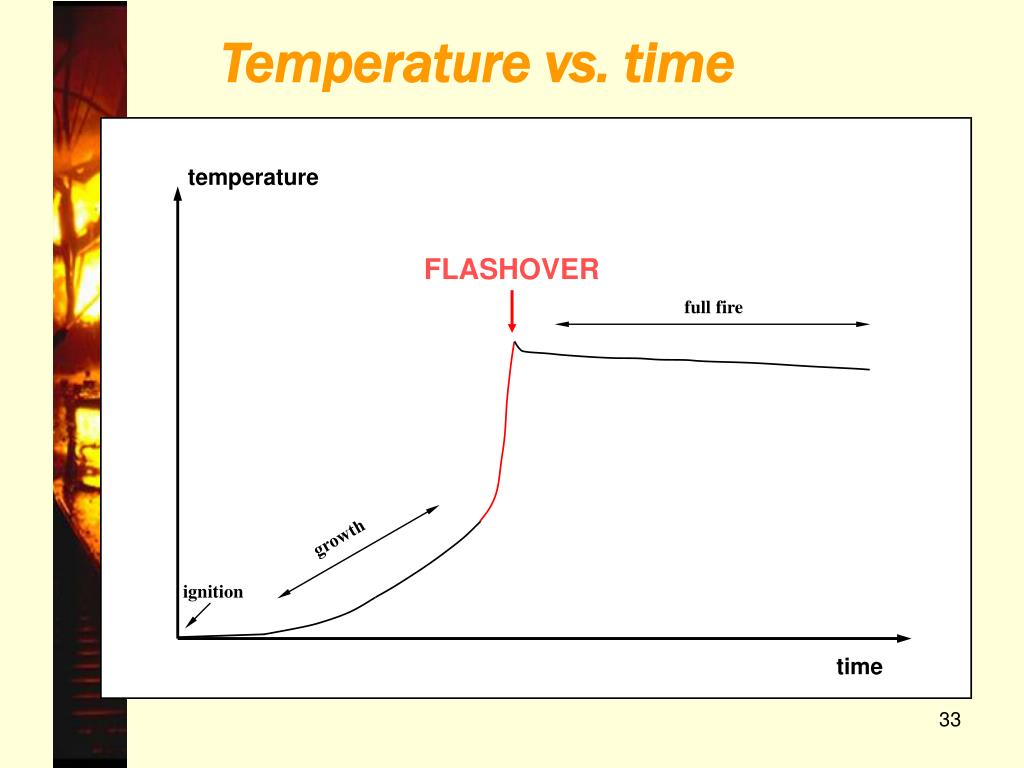

  29. temperature FLASHOVER full fire growth ignition time Temperature vs. time

  30. gases concentration fuel control ventilation control time Gases vs. time [ O2 ]

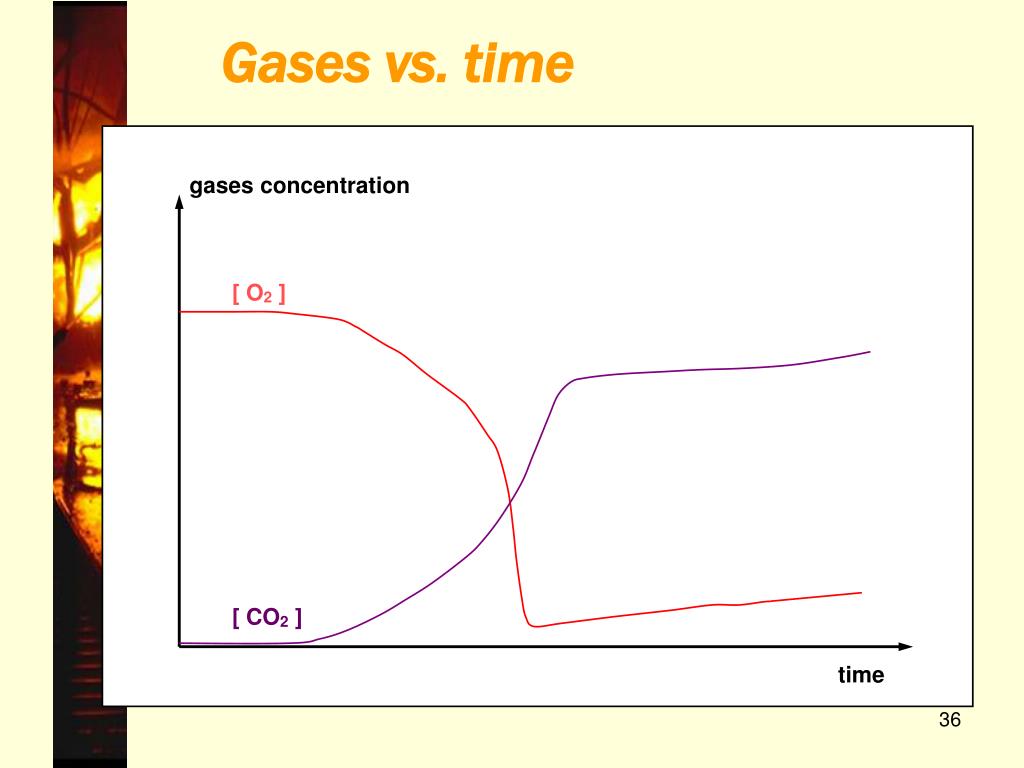

  31. gases concentration time Gases vs. time [ O2 ] [ CO2 ]

  32. gases concentration time Gases vs. time [ O2 ] [ CO2 ]

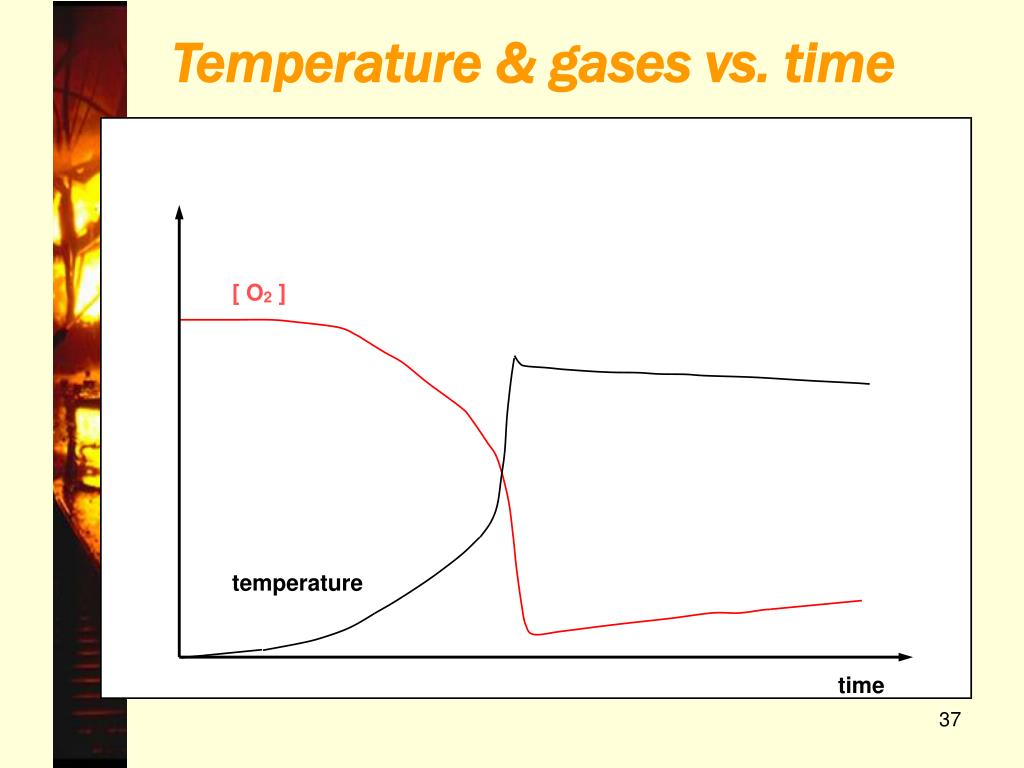

  33. Temperature & gases vs. time [ O2 ] temperature time

  34. FLASHOVERrésumé - samenvatting • dans un compartiment en feu (+ combustible) • in een brandend compartiment met brandstof • avec une ventilation appropriée • met aangepaste ventilatie • en début d’incendie • in begin van een brand • quand les gaz de combustion atteignent ~ 600°C • wanneer de verbrandingsgassen ~ 600 °C bereiken

  35. FLASHOVERrésumé - samenvatting • s’enflamment et un rayonnent au sol ³20 kW/m² • ontvlamming en straling op vloer ³ 20 kW/m² • toutes les surfaces exposées s’enflamment brutalement, c’est le flashover • alle blootgestelde oppervlakten ontvlammen plotseling • et l’incendie s’intensifie • en de brand breidt uit

  36. Flashover Braine - l’Alleud 22/09/1999évolution des températures (mesures ISSeP) Evolutie van de temperaturen hauteurs (cm) ____ 245 ____ 150 ____ 105 ____ 55 ____ 10

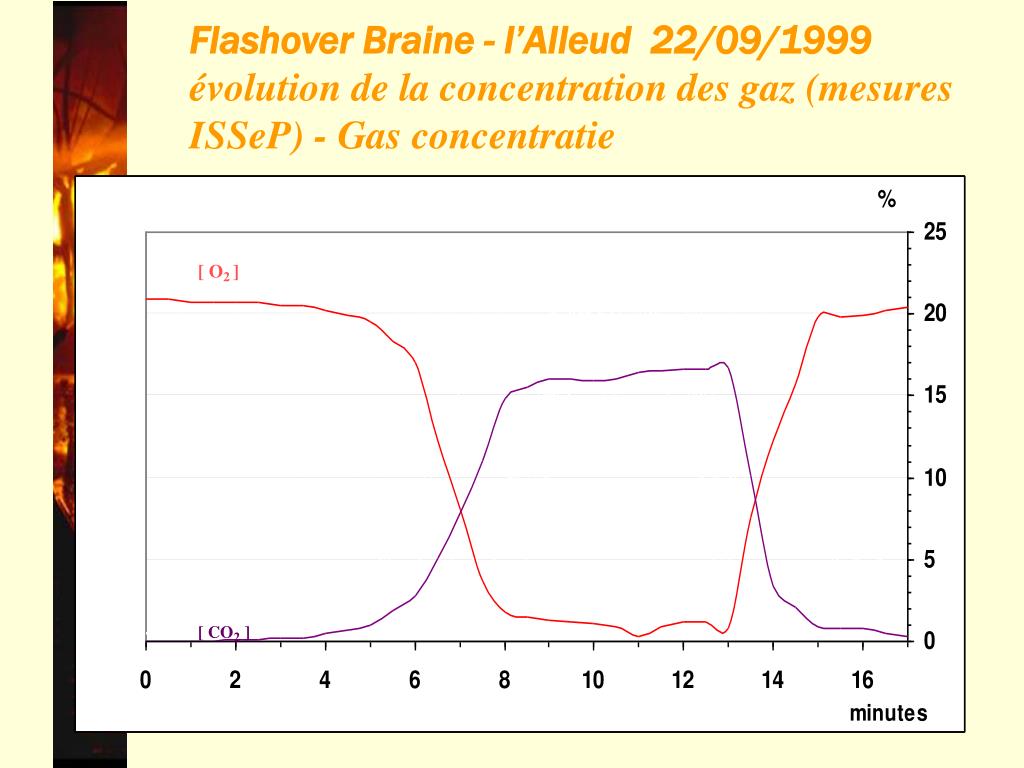

  37. Flashover Braine - l’Alleud 22/09/1999évolution de la concentration des gaz (mesures ISSeP) - Gas concentratie [ O2] [ CO2]

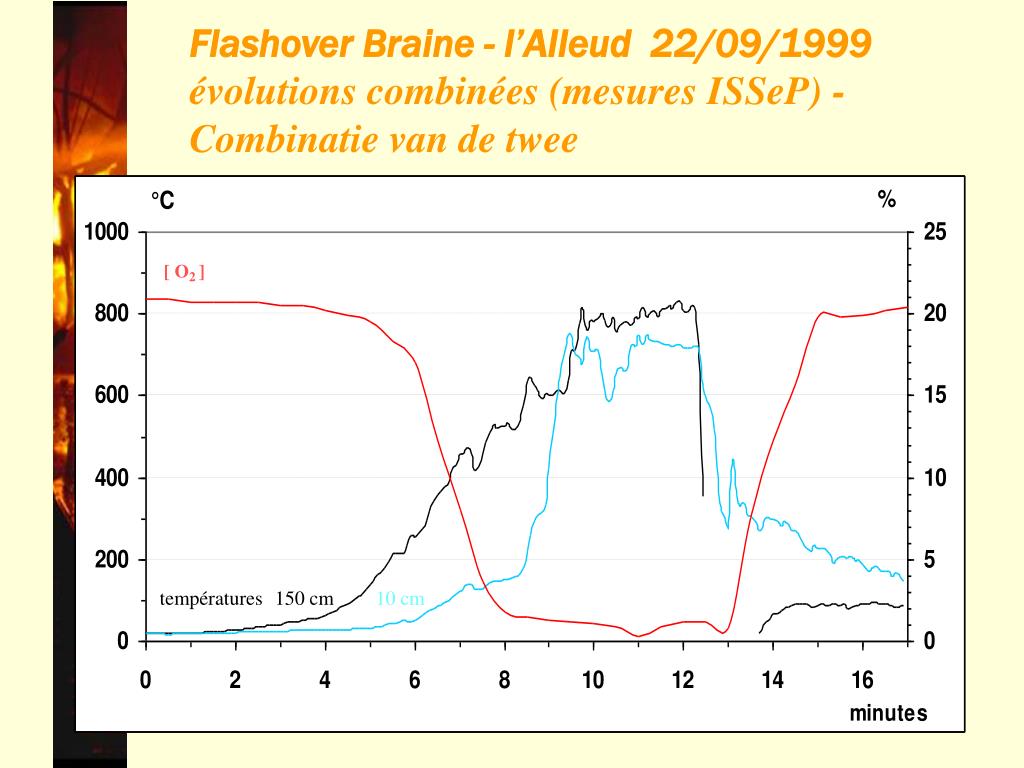

  38. Flashover Braine - l’Alleud 22/09/1999évolutions combinées (mesures ISSeP) - Combinatie van de twee [ O2] températures 150 cm 10 cm

  39. Dynamique du feu • Introduction • Flash-over • Cuisine • Essais à Braine-l’Alleud • Flash-over : analyse des dégâts

  40. FEU DE CUISINEKEUKENBRAND Braine - l’Alleud 09/1999 H. BREULET (ISSeP)

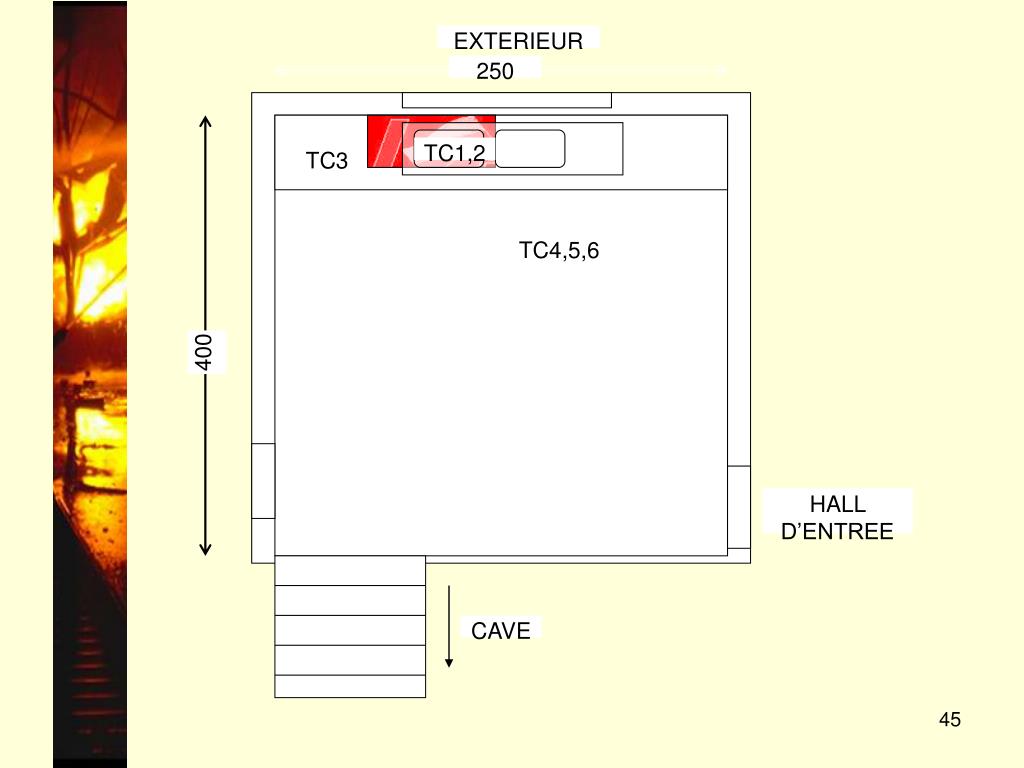

  41. EXTERIEUR 250 TC1,2 TC3 TC4,5,6 400 HALL D’ENTREE CAVE

  42. Vue d’ensemble Overzicht

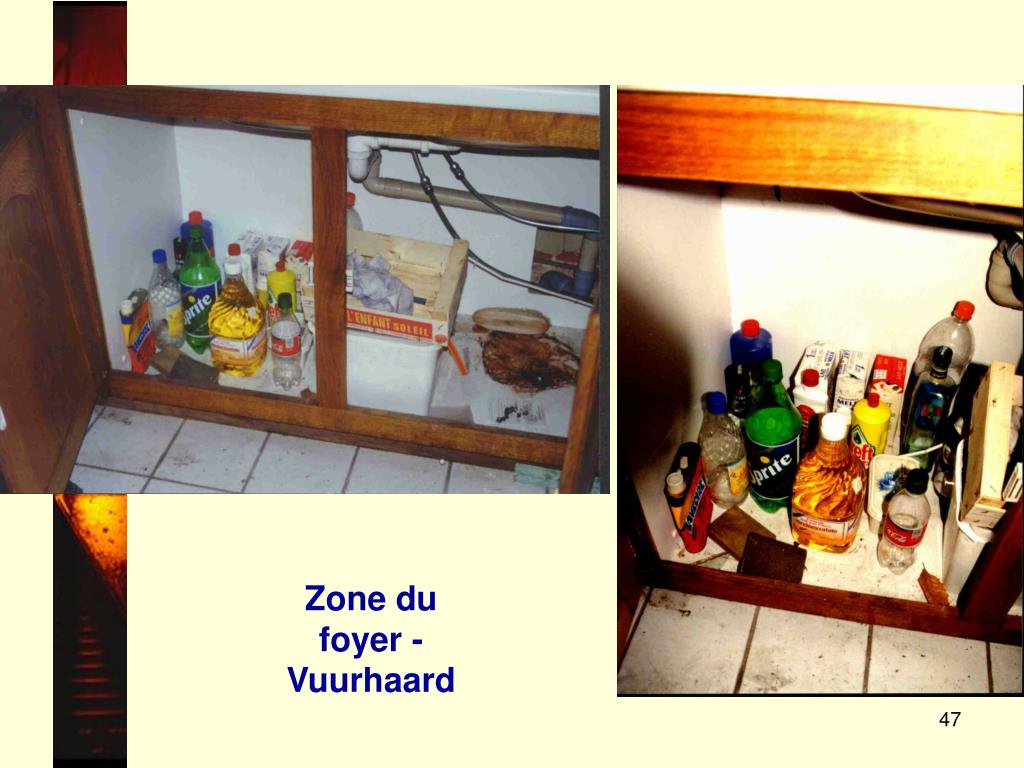

  43. Zone du foyer - Vuurhaard

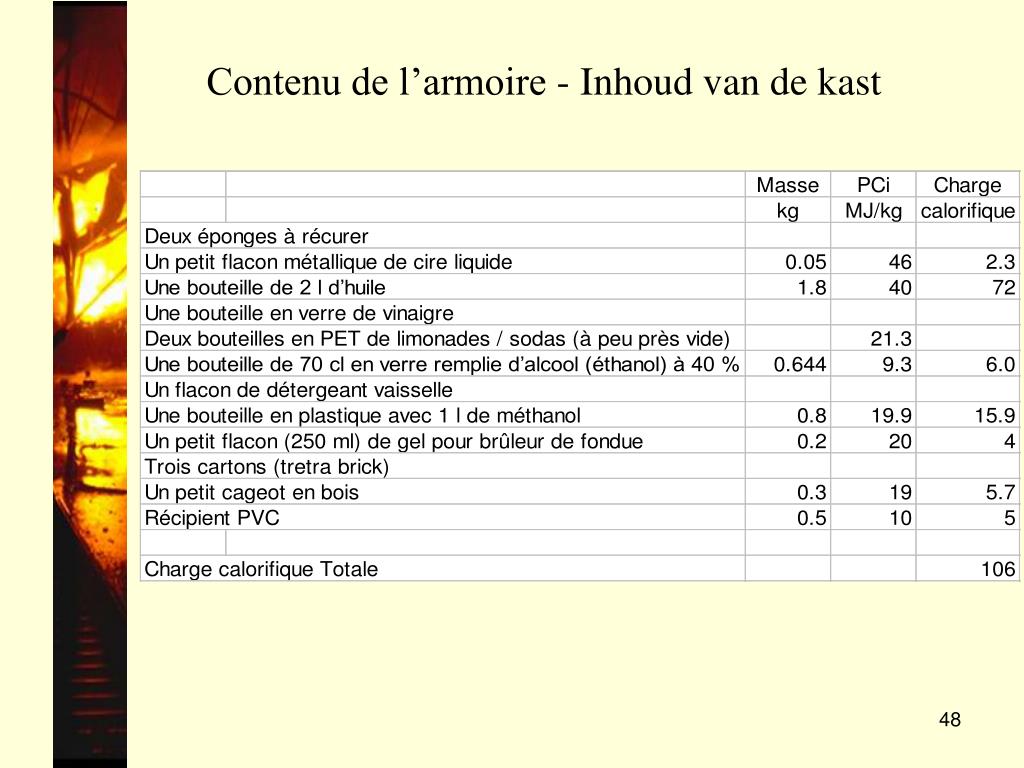

  44. Contenu de l’armoire - Inhoud van de kast

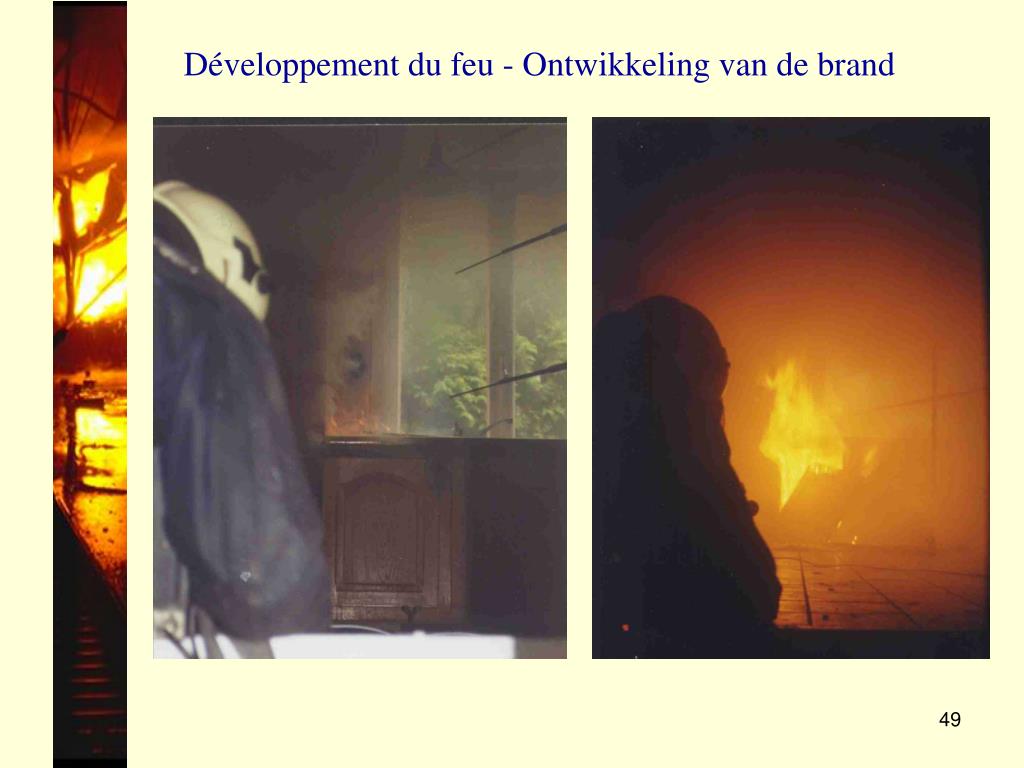

  45. Développement du feu - Ontwikkeling van de brand

  46. Feu développé - Ontwikkelde brand
