Presentation Transcript

Unidade

15

Formulação de Modelos

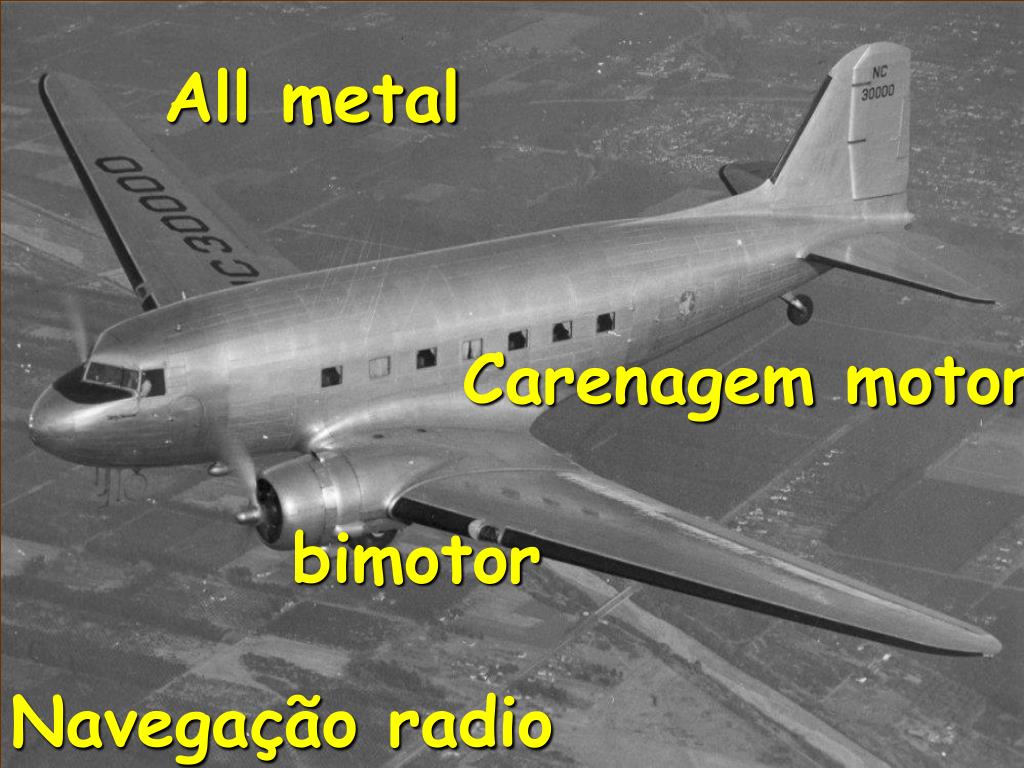

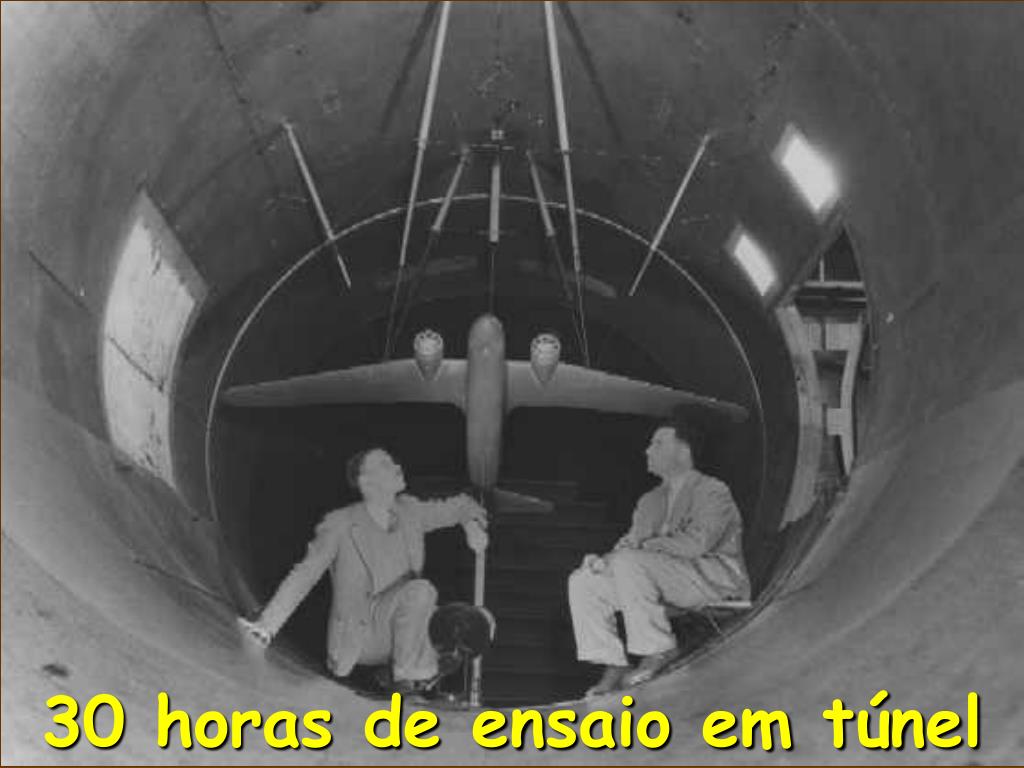

DC 3

1932


All metal

Carenagem motor

bimotor

Navegação radio

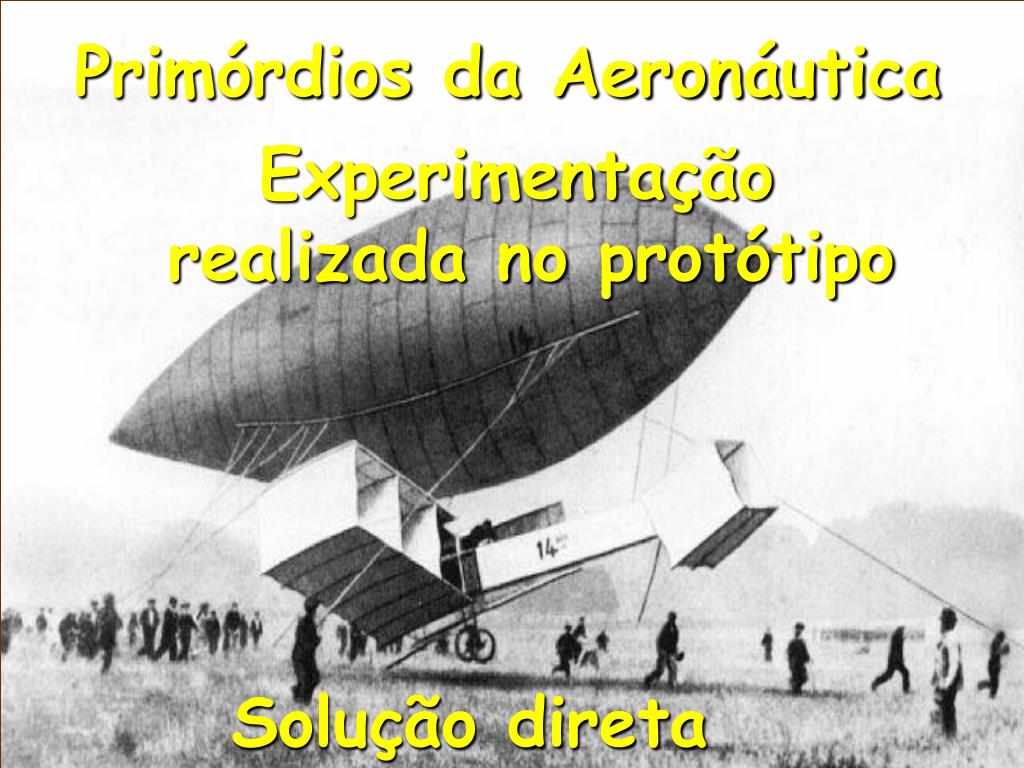

Primórdios da Aeronáutica

Experimentação

realizada no protótipo

Solução direta

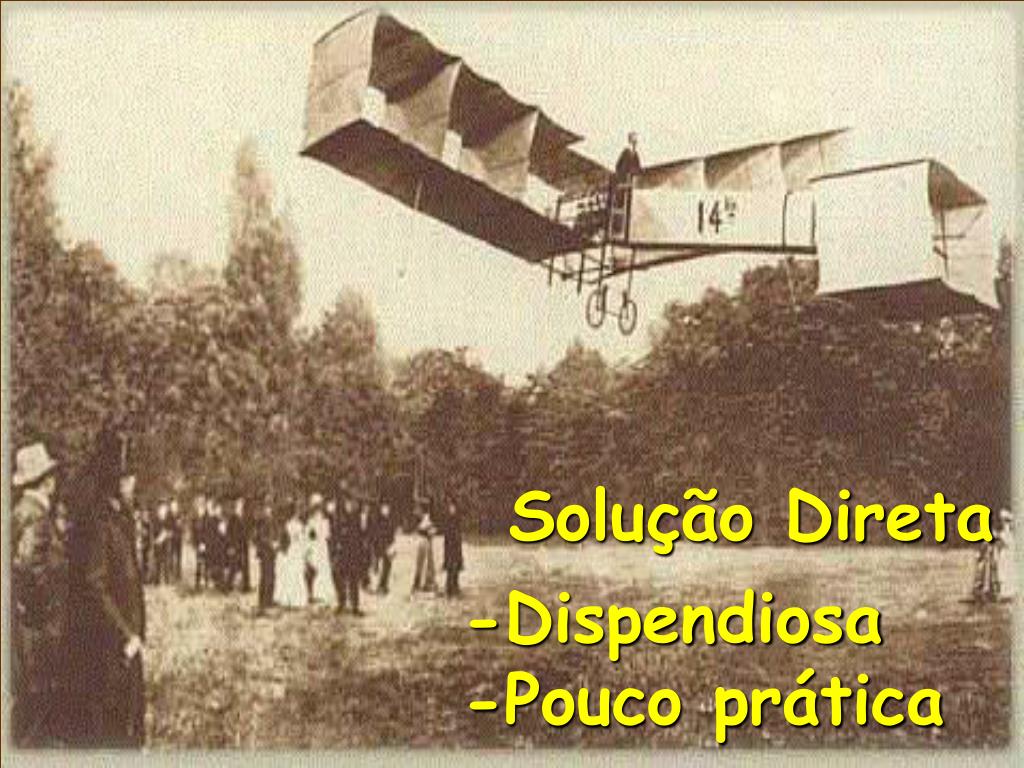

Solução Direta

-Dispendiosa

-Pouco prática


Solução Direta

-Dispendiosa

-Pouco prática


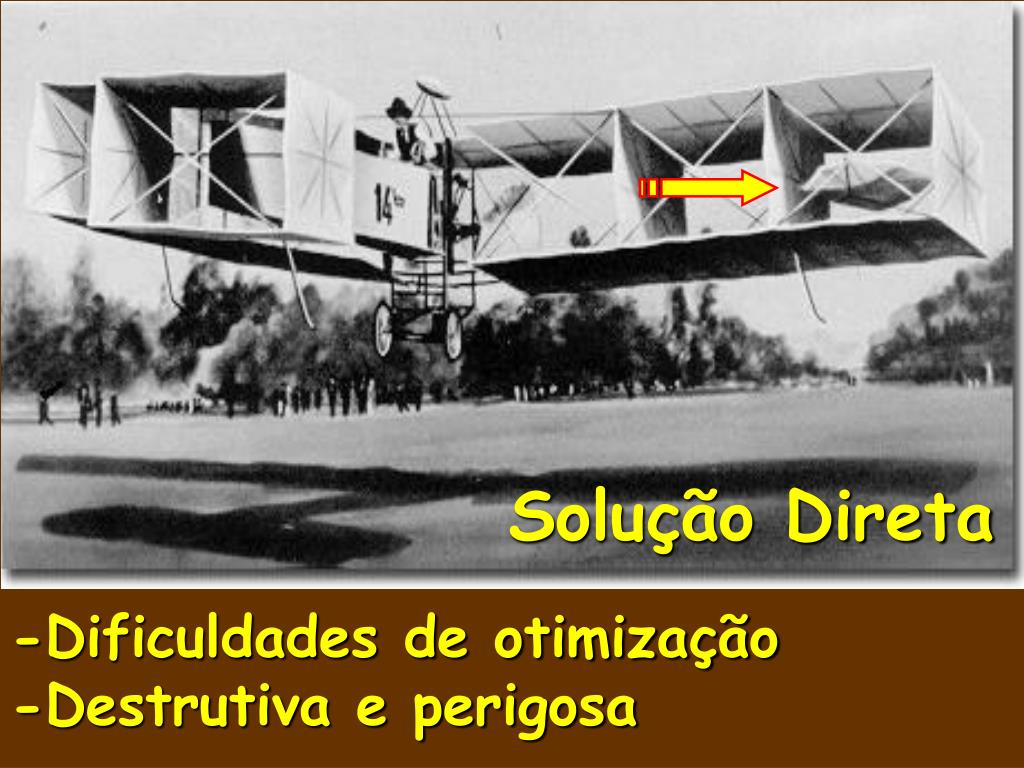

Solução Direta

-Dificuldades de otimização

-Destrutiva e perigosa

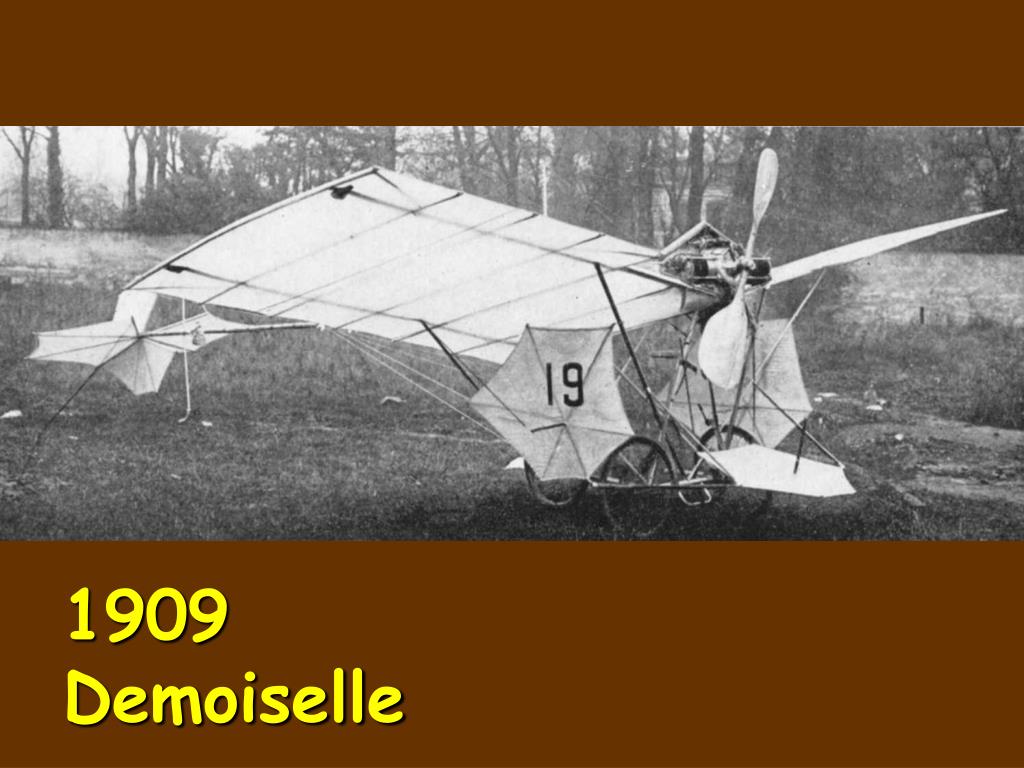

1909

Demoiselle


84 Passengers

4 Rolls-Royce Avon engines

535 mph cruise

The first jet airlinerDe Havilland Comet 1, entered service on May 2, 1952 on the London - Johannesburg route




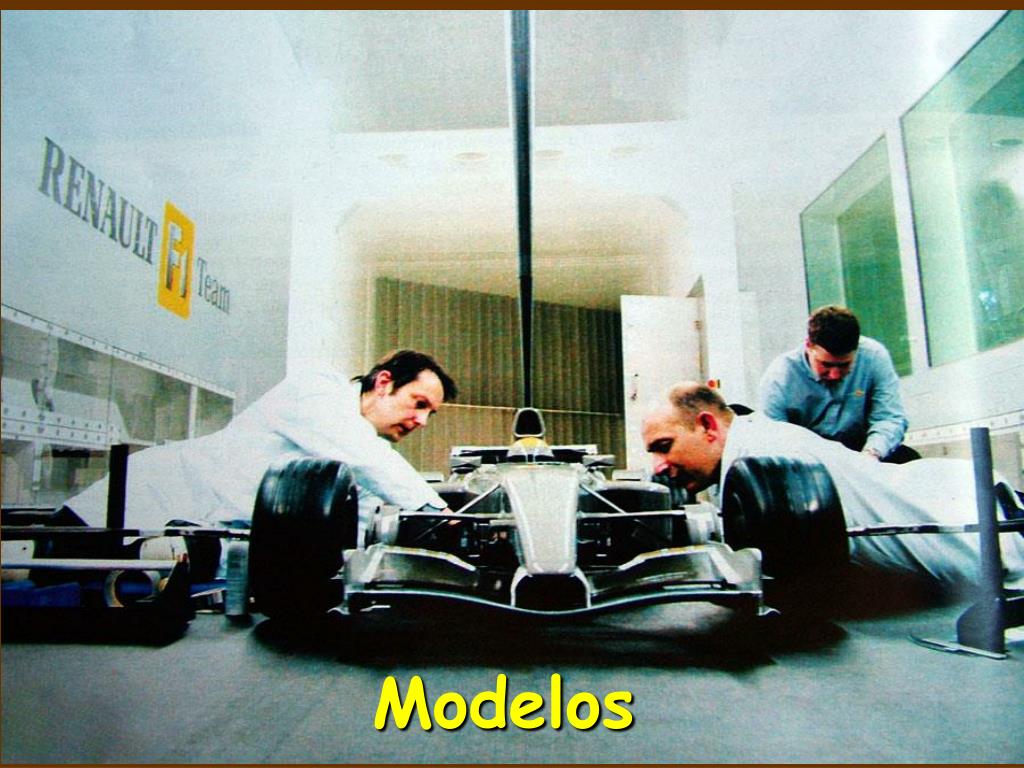

-Fatores irrelevantes podem ser desconsiderados na construção do modelo

-Decompor o modelo em sub- problemas

-Refinar os modelos

-Determinar sensibilidades

-Previsões


Limitação dos Modelos construção do modelo

Modelos são idealização incompletas

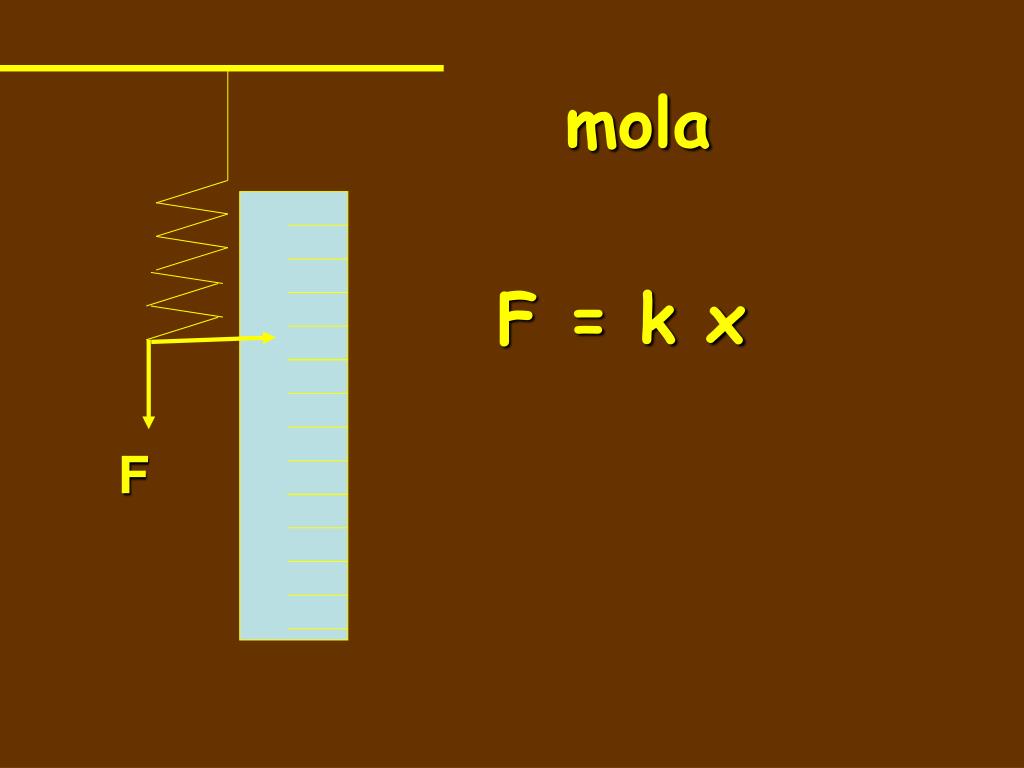

mola simplificações

F = k x

F



Os modelos não são únicos (modelos) e medidos (protótipo)


Problema: (modelos) e medidos (protótipo)

Escoamento de fluidos


Problema de alta complexidade (modelos) e medidos (protótipo)

Modelo com simplificações


Equação de Bernoulli (modelos) e medidos (protótipo)


Restrições: (modelos) e medidos (protótipo)

Escoamento em regime permanente

Escoamento incompressível

Escoamento sem atrito

Ao longo de uma linha de corrente


Ao longo de uma linha de corrente (modelos) e medidos (protótipo)

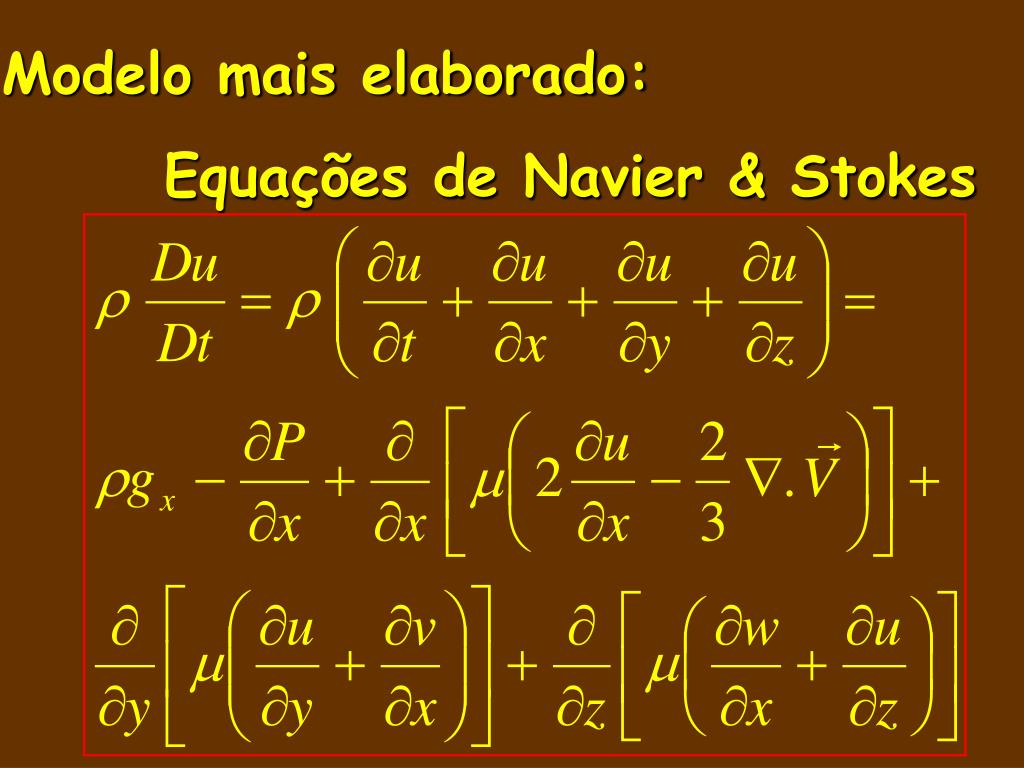

Modelo mais elaborado: (modelos) e medidos (protótipo)

Equações de Navier & Stokes

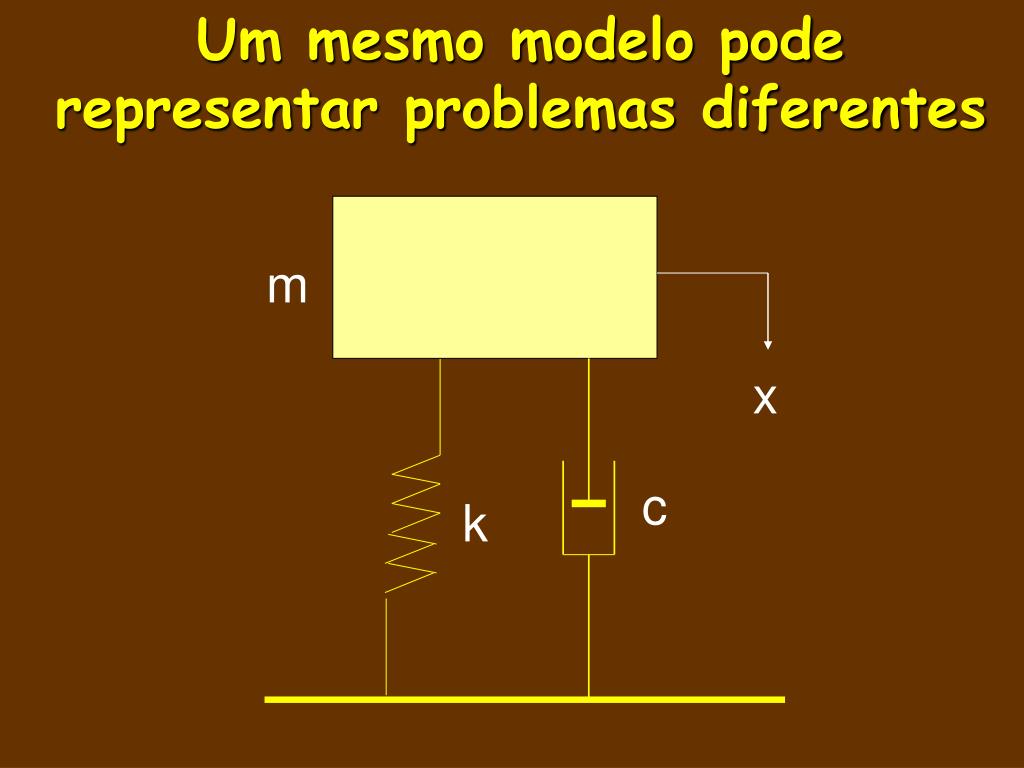

Um mesmo modelo pode representar problemas diferentes (modelos) e medidos (protótipo)

m

x

c

k


Os modelos não são únicos (modelos) e medidos (protótipo)


Tipos de modelos (modelos) e medidos (protótipo)

1- Modelos Icônicos

2- Modelos Analógicos

3- Modelos Simbólicos


1- Modelos Icônicos (modelos) e medidos (protótipo)

Apresentam equivalência geométrica visual em escala ampliada ou reduzida

Podem mostrar somente partes ou características relevantes para o propósito imediato


Classes dos Modelos Icônicos (modelos) e medidos (protótipo)

Modelos Icônicos bidimensionais


Mapas (modelos) e medidos (protótipo)

Modelos Icônicos bidimensionais

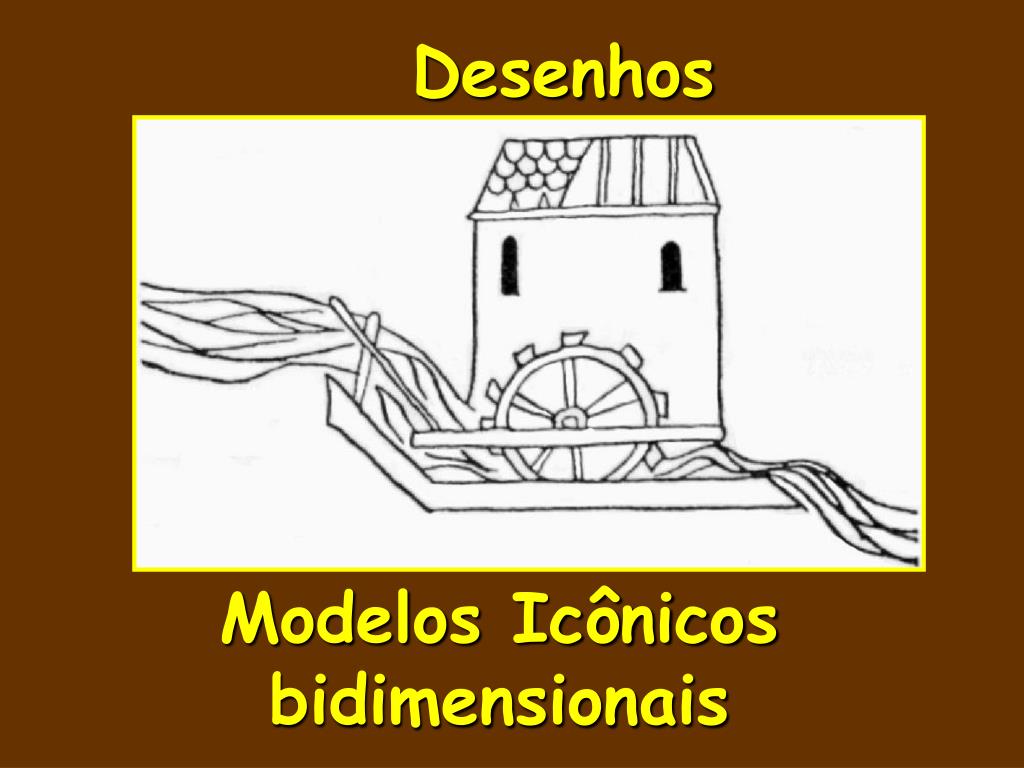

Desenhos (modelos) e medidos (protótipo)

Modelos Icônicos bidimensionais


Classes dos Modelos Icônicos (modelos) e medidos (protótipo)

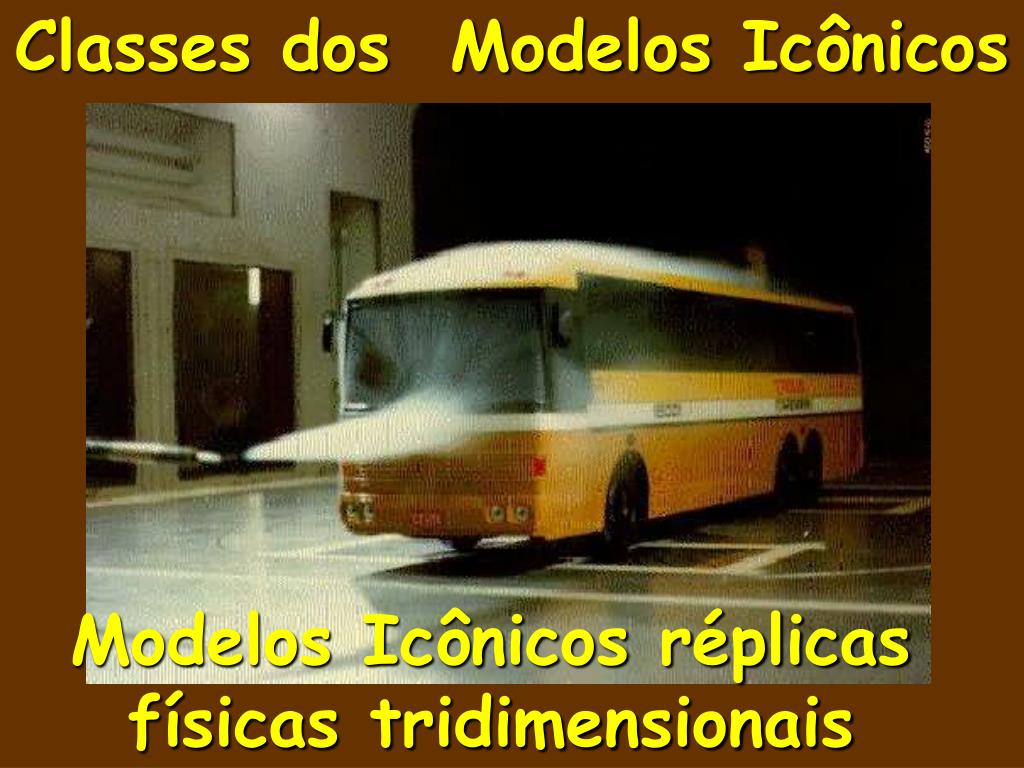

Modelos Icônicos réplicas físicas tridimensionais


Modelos Icônicos réplicas físicas tridimensionais (modelos) e medidos (protótipo)

Maquetes


Modelos Icônicos réplicas físicas tridimensionais (modelos) e medidos (protótipo)

miniaturas


Modelos Icônicos réplicas físicas tridimensionais (modelos) e medidos (protótipo)

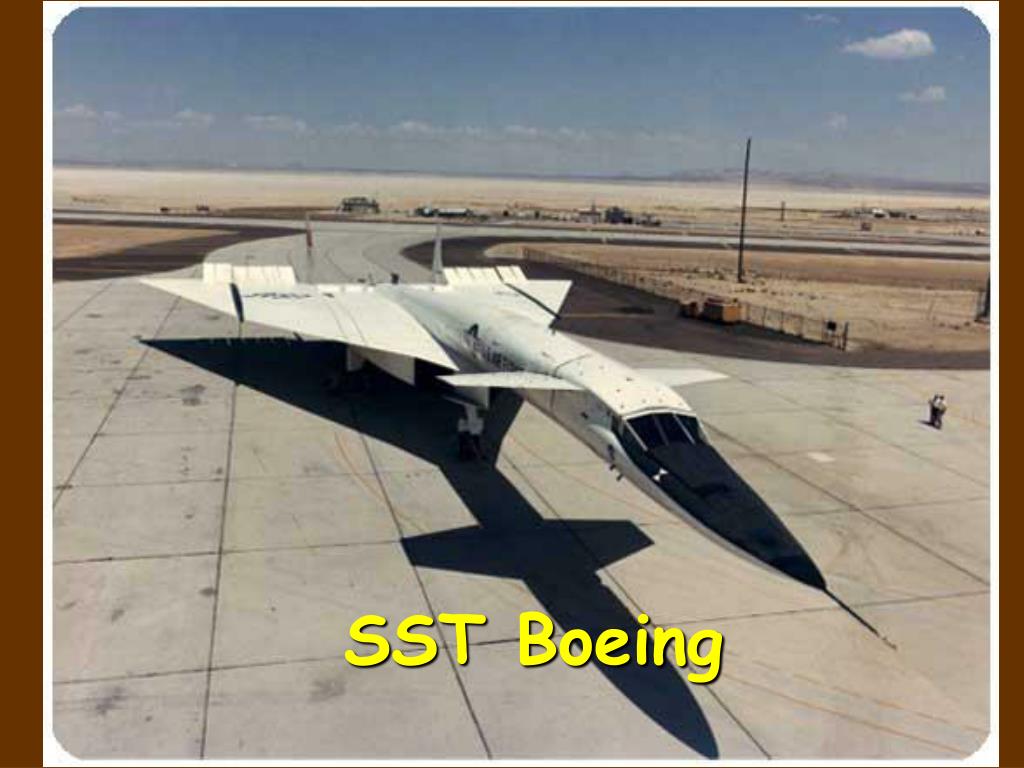

Boeing 2707ConcordePeso total ao decolar306t159 tRaio de ação6.400 km6.400 kmVelocidade de cruzeiro2.900 km/h2.335 km/hAltitude de cruzeiro 19.500 m19.000 mEnvergadura53 m25 mComprimento93 m58 mPrimeiro vôo previsto1968-19701968Entrada em serviçopor volta de 19751971

Mock-up


Tipos de modelos (modelos) e medidos (protótipo)

1- Modelos Icônicos

2- Modelos Analógicos

3- Modelos Simbólicos


2- Modelos Analógicos (modelos) e medidos (protótipo)

Seguem o mesmo princípio do original


Tipos de modelos (modelos) e medidos (protótipo)

1- Modelos Icônicos

2- Modelos Analógicos

3- Modelos Simbólicos


3- Modelos Simbólicos (modelos) e medidos (protótipo)

Modelo Matemático

Descrição de um sistema

Relações quantitativas

e

Relações qualitativas


Relações quantitativas (modelos) e medidos (protótipo)

Potência

Dimensões

Custos

Relações qualitativas

Segurança

Confiabilidade

Aparência


Modelo matemático (modelos) e medidos (protótipo)

-Permite generalizações

-Permite simplificar problemas complexos

-Permite utilizar métodos matemáticos

-Produz resultados numéricos


Preparação do Modelo Matemático (modelos) e medidos (protótipo)

1-Identificar as variáveis

2-Suposições simplificadoras

3-Condições de contorno

4-Equacionar

5-Simplificar


Características do Modelo matemático (modelos) e medidos (protótipo)

1-Previsão de desempenho

2-Complexidade mínima

3-Termos separados

4-Fácil verificação


Case Study (modelos) e medidos (protótipo)

Tanque de água de uma betoneira

Espaço disponível 1,5 x 0,6 x 0,6 m

Capacidade 430 l

Resistência à corrosão

Fabricação simples

Enchimento e esvaziamento fácil


Forma geométrica (modelos) e medidos (protótipo)

Esférico 0,91 m

Cilíndrico


Variáveis (modelos) e medidos (protótipo)

C Custo total

Ca Custo do aço

Cs Custo da soldagem

Cg Custo da galvanização

W Peso de aço

w Comprimento da soldagem

A Área de superfície


Restrições e constantes (modelos) e medidos (protótipo)

V Volume 430 l

ca Custo unitário do aço

cs Custo unitário da soldagem

cg Custo unitário da galvanização

Lmáx = 1,5 m

Dmáx = 0,6 m

Chapa 1,6mm (ca = 125,00/m2)

cs = 30,00

Cw = 20,00


equações (modelos) e medidos (protótipo)


Caso 2 (modelos) e medidos (protótipo) Ascensão de Bolhas Gasosas em Meio Líquido Infinito

Variáveis do problema:

onde g é a aceleração da gravidade,  a densidade,  a viscosidade absoluta,  a tensão superficial, D o diâmetro equivalente, U a velocidade terminal da bolha e V o seu volume. Os índices L e G correspondem, respectivamente, à fase contínua e à fase dispersa, consideradas, na presente análise, como incompressíveis e newtonianas


U = 12,0 cm/s D = 1,05 mm. (modelos) e medidos (protótipo)
