ΦΑΣΜΑΤΟΣΚΟΠΙΑ RAMAN KAI ΕΦΑΡΜΟΓΕΣ ΣΤΗΝ ΑΤΜΟΣΦΑΙΡΑ

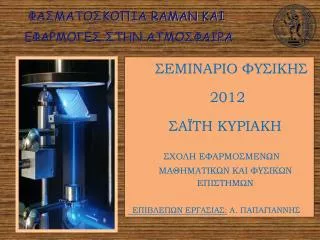

1. ΦΑΣΜΑΤΟΣΚΟΠΙΑ RAMAN KAI ΕΦΑΡΜΟΓΕΣ ΣΤΗΝ ΑΤΜΟΣΦΑΙΡΑ ΣΕΜΙΝΑΡΙΟ ΦΥΣΙΚΗΣ 2012 ΣΑΪΤΗ ΚΥΡΙΑΚΗ ΣΧΟΛΗ ΕΦΑΡΜΟΣΜΕΝΩΝ ΜΑΘΗΜΑΤΙΚΩΝ ΚΑΙ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΕΠΙΒΛΕΠΩΝ ΕΡΓΑΣΙΑΣ: Α. ΠΑΠΑΓΙΑΝΝΗΣ

2. ΠΕΡΙΕΧΟΜΕΝΑ • Η Φασματοσκοπία Raman • Αρχή Λειτουργίας • Μαθηματική περιγραφή φαινομένου και προϋποθέσεις για την παρατήρηση της σκέδασης Raman • Εφαρμογές της Φασματοσκοπίας Raman στην ατμόσφαιρα • Bιβλιογραφία

3. ΙΣΤΟΡΙΚΗ ΑΝΑΔΡΟΜΗ Για το φαινόμενο της σκέδασης Raman μίλησε πρώτη φορά το 1923, ο Αυστριακός Φυσικός Adolf Smekal, αλλά παρατηρήθηκε για πρώτη φορά το 1928 από τον Ινδό φυσικό Sir C.V Raman. (βραβείο Νόμπελ,1931)

4. ΦΑΣΜΑΤΟΣΚΟΠΙΑ Raman • Στηρίζεται στην αυθόρμητη σκέδαση Raman • Εφαρμόζεταιστην έρευνα και μελέτη της δομής των μορίων, ιόντων, καθώς και των κρυσταλλικών ενώσεων, αλλά και στην μελέτη των αερολυμάτων, την καταγραφή των υδρατμών και στη μέτρηση της θερμοκρασίας στην ατμόσφαιρα.

5. ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ (Ι) • Μονοχρωματική ισχυρή δέσμη λέιζερ (λ0=300-800nm)προσπίπτει σε αέριο-υγρό-στερεό δείγμα. • Ελαστική Σκέδαση Rayleigh: (λRAY = λ0) • Ανελαστική σκέδαση Raman: (λRAMAN≠ λ0)

6. ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ (ΙΙ) Eπροσπ. = Εσκεδ. Eπροσπ. >Εσκεδ. Eπροσπ. < Εσκεδ. Stokes Vo - nVm Anti-Stokes Vo + nVm

7. ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ (ΙIΙ) ɦwo stokes Anti-Stokes ɦwo Δν<0 Δν>0 Επιλογή επιπέδων δόνησης και περιστροφής: Δυ=0,±1 ΔJ=0,±2 (Demtroeder, 1982)

8. ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ (ΙV) Δυ=ΔJ=0 Rayleigh Δυ=+1 Stokes Δυ=-1 Anti-Stokes ΔJ=0 Q-κλάδος ΔJ=+2 S-κλάδος ΔJ=-2 O-κλάδος (Weitkamp, 2005) Δονητικά-περιστροφικά ενεργειακά επίπεδα Ν2, Raman μεταβάσεις και φάσματα

9. ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ (V) 376 nm 387 nm 355 nm 407 nm Φάσματα Raman οπισθοσκέδασηςμορίων της ατμόσφαιρας(O2, N2 , H2O) (Weitkamp, 2005)

10. ΒΑΣΙΚΕΣ ΣΧΕΣΕΙΣ Εξάρτηση ηλεκτρικού πεδίου (Ε) του Η/Μ κύματος από το χρόνο(t): E=Eocos2πVot Στην περίπτωση διατομικού μορίου που ακτινοβολείται με φως επάγεται ένα ηλεκτρικό δίπολο ισχύος: P=aE=a Eocos2πVotόπουa=πολωσιμότητα Αν το μόριο ταλαντώνεται με συχνότητα Vmη μετατόπιση του πυρήνα δίνεται από τη σχέση: q=qocos2πVmt qo=πλάτος ταλάντωσης

11. Η πολωσιμότητα ορίζεται ως: a=a0 + oqo + ….. Συνδυάζοντας τις παραπάνω σχέσεις παίρνουμε την τελική σχέση για την ισχύ: P= ao Eocos2πVot + oqo Eo [cos{2π(Vo-Vm)t} + cos{2π(Vo+Vm )t}]

12. Μεταβολή της πολωσιμότητας κατά τη διάρκεια της δόνησης Μόνο το 1 στα 10 εκατ. φωτόνια σκεδάζεται κατά Raman  Απαιτούνται ισχυρές μονοχρωματικές πηγές ακτινοβολίας laser. Η συχνότητα της προσπίπτουσας δέσμης πρέπει να είναι διαφορετική από τη συχνότητα απορρόφησης του δείγματος

13. RAMAN LIDAR – ΕΦΑΡΜΟΓΕΣ ΤΗΣ ΦΑΣΜΑΤΟΣΚΟΠΙΑΣ RAMAN ΣΤΗΝ ΑΤΜΟΣΦΑΙΡΑ

14. Πειραματική διάταξηRaman - Lidar • Laser: Nd:YAG (532 nm, 355 nm) • Διευρυντήςδέσμης • Τηλεσκόπιο • Οπτικός δέκτης • Ανιχνευτικές διατάξεις (ΡΜΤ) • Επεξεργαστής δεδομένων

15. Εξίσωση Raman βR(z)exp PR(z)= • O(z)=συντελεστής επικάλυψης μεταξύ ακτίνας λειζερ και του FOV(οπτικό πεδίο όρασης) του τηλεσκοπίου • KR=σταθερά που περιλαμβάνει όλες τις ανεξάρτητες παραμέτρους του συστήματος • βR(z)=συντελεστής εξασθένησης Raman • αR(z)=συντελεστής οπισθοσκέδασηςRayleigh • αο(z)=συντελεστής οπισθοσκέδασης αερολυμάτων (Weitkamp, 2005)

16. ΕΦΑΡΜΟΓΕΣ ΣΤΗΝ ΑΤΜΟΣΦΑΙΡΑ (Weitkamp, 2005)

17. Μελέτη αερολυμάτων (Gross et al., 2011)

18. Μελέτη αερολυμάτων (σωματίδια τέφρας ηφαιστείου-άμμου από Σαχάρα) (Papayannis et al., 2012a)

19. Μελέτη αερολυμάτων (Σκόνη από Σαχάρα) (Papayannis et al., 2012b)

20. Μελέτη αερολυμάτων (σκόνη από Σαχάρα) (Papayannis et al., 2012b)

21. Μέτρηση λόγου ανάμειξης υδρατμών

22. Μέτρηση υδρατμών (Mamouri et al., 2008)

23. Μέτρηση υδρατμών (Mamouri et al., 2008)

24. Μέτρηση θερμοκρασίας • 0 <z< 15-20km PRRS (Pure Rotational Raman • Scattering) • 20 km<z< 80km Νόμος τέλειων αερίων + • Υδροστατική Εξίσωση • Υδροστατική εξίσωση: P(λ,z)= Ύψος αναφοράς: z*=60 km P(λ, z*)=60 km N(z)=N(z*)× p(z)=p(z*) + Κατακόρυφη κατανομή θερμοκρασίας p(z)= k×N(z)×T(z)

25. Μέτρηση θερμοκρασίας (Alpers, 2004)

26. Μέτρηση θερμοκρασίας (Alpers, 2004)

27. Μέτρηση θερμοκρασίας (Alpers, 2004)

28. ΣΥΜΠΕΡΑΣΜΑΤΑ • Μέχρι σήμερα… • Μέτρηση θερμοκρασίας : 0 – 120 km • (Rotational Raman, Rayleigh, Resonance) • Μέτρηση υδρατμών : 0 – 40 km • (Raman, διαφορική απορρόφηση) • Μέτρηση αερολυμάτων : • (Raman (οπτικές ιδιότητες)) • Παράδειγμα:Δίκτυο EARLINET όπου συμμετέχει και το Ε.Μ.Π

29. Βιβλιογραφία [1]FerraroJohn R., Kazuo Nakamoto Introductory Raman Spectroscopy [2]Weitkamp Claus, Lidar - Range-Resolved Optical Remote Sensing of the Atmosphere [3]Wikipedia.com [4]Aerosol lidar intercomparis on in the framework of the EARLINET project. 3. Raman lidar algorithm for aerosol extinction, backscatter, and lidar ratio. Pappalardo, Gelsomina Aldo Amodeo , Marco Pandolfi, Ulla Wandinger ,Albert Ansmann , Jens Bo¨ senberg , Volker Matthias, Vassilis Amiridis, Ferdinando De Tomasi, Max Frioud, Marco Iarlori, Leonce Komguem, Alexandros Papayannis, Francesc Rocadenbosch and Xuan WangApplied Optics, Vol. 43, Issue 28, pp. 5370-5385 (2004) [5]Extinction-to-backscatter ratio of Asian dust observed with high-spectral-resolution lidar and Raman lidar. Liu Zhaoyan, Nobuo Sugimoto and Toshiyuki Murayama 20 May (2002) Vol.41, No. 15 APPLIED OPTICS [6]Examination of the traditional Raman lidar technique. I. Evaluating the temperature-dependent lidar equations Whiteman David N. 20 May 2003 Vol. 42, No. 15 APPLIED OPTICS [7]Raman lidar and sunphotometric measurements of aerosol optical properties over Thessaloniki, Greece during a biomass burning episode Balis D.S V. Amiridis C. Zerefos E. Gerasopoulos M. Andreae P. Zanis A. Kazantzidis S. Kazadzis A. Papayannis D.S. Balis et al. / Atmospheric Environment 37 (2003) [8]Atmospheric temperature profiling in the presence of clouds with a pure rotational Raman lidar by use of an interference-filter-based polychromator ACombined Raman lidar for the measurement of atmospheric temperature, water vapor, particle extinction coefficient, and particle backscatter coefficient Behrendt Andreas, Takuji Nakamura, Michitaka Onishi, Rudolf Baumgart and Toshitaka Tsudandreas Behrendt and Jens Reichardt APPLIED OPTICS Vol. 39, No. 9 y 20 March (2000) [9]Automated Retrievals of Water Vapor and Aerosol Profiles from an Operational Raman Lidar Turner D.Pacific Northwest National Laboratory, Richland, Washington 20 December (2002) Vol. 41, No.36 APPLIED OPTICS.

30. Βιβλιογραφία [10] Vertical aerosol distribution over Europe:Statistical analysis of Raman lidar data from 10 European Aerosol Research Lidar Network (EARLINET) stations Matthias V, D. Balis, J. Bo¨ senberg, R. Eixmann, M. Iarlori, L. Komguem,. Mattis, A. Papayannis, G. Pappalardo, M. R. Perrone and X. Wang JOURNAL OF GEOPHYSICAL RESEARCH, VOL. 109, D18201, doi:10.1029/2004JD004638, (2004) [11] Raman lidar monitoring of extinction and backscattering of African dust layers and dust characterization TomasiF.De, A. Blanco and M. R. PerroneApplied optics, (2003) [12]The ALOMAR Rayleigh/Mie/Raman lidar: objectives,con®guration, and performance Zahn U. G. von Cossart J. Fiedler K. H. Fricke G. Nelke G. Baumgarten D. Rees A. Hauchecorne K. AdolfsenAnn. Geophysicae 18, 815±833 (2000) [13]Optical properties of Saharan dust layers as detected by a Raman lidar at Thessaloniki, Greece Balis D.S, V. Amiridis, S. Nickovic ,A. Papayannis and C. Zerefos GEOPHYSICAL RESEARCH LETTERS, VOL. 31, L13104, doi:10.1029/2004GL019881, (2004) [14]Characterization of Asian dust and Siberian smoke with multiwavelength Raman lidar over Tokyo, Japan in spring 2003 Murayama Toshiyuki,Detlef Mu¨ ller,KatsuyaWada,AtsushiShimizu,MihoSekiguchi,andTatsuro Tsukamoto GEOPHYSICAL RESEARCH LETTERS, VOL. 31, L23103, doi:10.1029/2004GL021105, (2004) [15]Inversion of multiwavelength Raman lidar data for retrieval of bimodal aerosol size distribution Veselovskii Igor, Alexei Kolgotin, VadimGriaznov , Detlef Muller, Kathleen Franke and David.N.Whiteman APPLIED OPTICS Vol. 43, No. 5 10 February (2004) [16]Raman lidar observations of aged Siberian and Canadian forest fire smoke in the free troposphere over Germany in 2003 Muller Detlef, Ina Mattis, Ulla Wandinger, Albert Ansmann, and Dietrich A. JOURNAL OF GEOPHYSICAL RESEARCH, VOL. 110 (2005)

31. Βιβλιογραφία [17]Raman lidar measurements of water vapor and cirrus clouds during the passage of Hurricane Bonnie Whiteman D.N., K. D. Evans, B. Demoz, D. O’C. Starr, E. W. Eloranta, D. Tobin, W. Feltz, G. J. Jedlovec, S. I. Gutman, G. K. Schwemmer, M. Cadirola, S. H. Melfi and F. J. Schmidlin JOURNAL OF GEOPHYSICAL RESEARCH, VOL. 106, NO. D6, MARCH 27, (2001) [18]Raman lidar observations of aerosol emitted during the 2002 Etna eruption Pappalardo Gelsomina, Aldo Amodeo, Lucia Mona, Marco Pandolfi, Nicola Pergola and Vincenzo Cuomo GEOPHYSICAL RESEARCH LETTERS, VOL. 31, L05120, (2004) [19]Aerosol lidar intercomparison in the framework of the EARLINET project. 1. Instruments Matthias Volker, Volker Freudenthaler, Aldo Amodeo, Ioan Balin, Dimitris Balis, Jens Bosenberg, Anatoly Chaikovsky, Georgios Chourdakis, Adolfo Comeron, Arnaud Delaval, Ferdinando De Tomasi, Ronald Eixmann, Arne Hågård, Leonce Komguem, Stephan Kreipl, Renaud Matthey, Vincenzo Rizi, Jose´ Anto´ nio Rodrigues, Ulla Wandinger and Xuan Wang February(2004) Vol. 43, No. 4 APPLIED OPTICS [20]Raman Lidar Measurements during the International H2O Project. Part I: Instrumentation and Analysis Techniques WHITEMAN D.N, B. DEMOZ, P. DI GIROLAMO, J. COMER, VESELOVSKII, K. EVANS, Z. WANG, M. CADIROLA, K. RUSH, G. SCHWEMMER, B. GENTRY, S. H. MELFI , D. VENABLE, T. VAN HOVE Volume 23 Journal of Atmospheric and Oceanic Technology February (2006) [21]Rotational Raman Lidar measurements of atmospheric temperature in the UV Girolamo P. Di,R. Marchese, D. N. Whiteman and B. B. Demoz GEOPHYSICAL RESEARCH LETTERS, VOL. 31, L01106, (2004) [22]Ice formation in Saharan dust over central Europe observed with temperature//humidity//aerosol Raman lidar Ansmann Albert, Ina Mattis, Detlef Mueller, Ulla Wandinger, Marcus Radlach,and Dietrich Althausen JOURNAL OF GEOPHYSICAL RESEARCH, VOL. 110, D18S12, (2005).

32. ΕΥΧΑΡΙΣΤΩ ΠΟΛΥ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ!!
