2. PLAN DE TRAVAIL • Généralités sur les planchers • Définition des planchers * Les fonctions des planchers * Les types des planchers • Les planchers en béton armé * Caractéristiques générales • 1- Plancher pré-dalle • 2 - Plancher à pré-dalle précontrainte • 3- Plancher avec poutrelles en treillis

3. 4- Plancher avec poutrelles et entrevous en béton armé • 5- Plancher avec entrevous en polystyrène • 6- Plancher à base d’éléments en béton cellulaire • 9- Planchers à base de profilés métalliques associés à du béton 10-Plancher collaborant -Protection contre le feu -Dimensionnement des dalles mixtes

4. Généralités sur les planchers • Définition des planchers • Les planchers sont des parties horizontales de la construction séparant les niveaux d’un bâtiment, et capable de supporter les charges d’utilisations, ils résistent bien aux efforts horizontaux.

5. Généralités sur les planchers • Les différentes fonctions d’un plancher sont les suivantes : • Fonctions porteuses : stabilité, résistance mécanique, • durabilité... • Fonctions d’isolation : acoustique et thermique. • Fonction de protection : effraction, feu. • Fonction technique : facilité de mise en ouvre,…etc. • Fonction esthétique : aspect décoratif en sous –face.

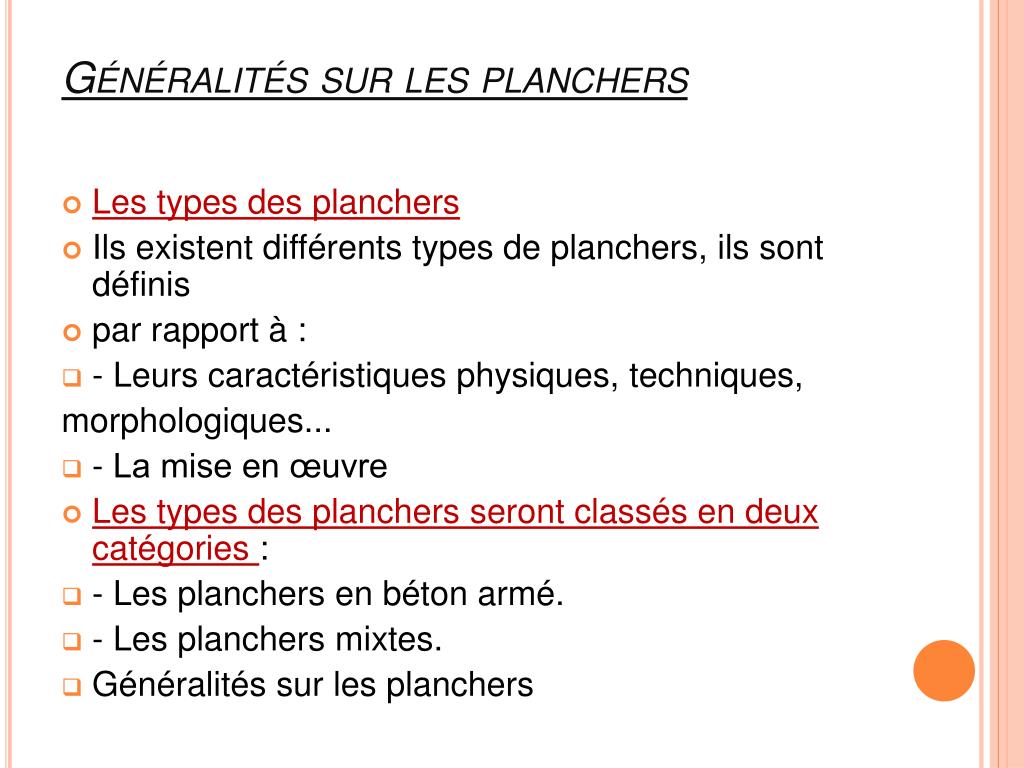

6. Généralités sur les planchers • Les types des planchers • Ils existent différents types de planchers, ils sont définis • par rapport à : • - Leurs caractéristiques physiques, techniques, morphologiques... • - La mise en œuvre • Les types des planchers seront classés en deux catégories : • - Les planchers en béton armé. • - Les planchers mixtes. • Généralités sur les planchers

7. Les planchers en béton armécaractéristique générales • Les dalles pleines en béton armé offrent une bonne résistance au feu ainsi qu’une bonne isolation phonique en ce qui concerne les bruits d’ambiance (voix humaines, télévision) sous réserve d’une épaisseur minimale de 16cm, par contre elles n’offrent pas une bonne isolation phonique contre les bruits d’impacts (chocs). L’isolation thermique est mauvaise mais peut être améliorée par l’adjonction de plaques isolantes collées en sous face. L’épaisseur de la dalle est en fonction de sa portée et les charges qu’elle devra supporter E 1/30. L’écartement des aciers ne doit pas dépasser 3 fois l’épaisseur de la dalle pour les aciers porteuses, et 4 fois l’épaisseur de la dalle pour les aciers de répartition. • Caractéristiques générales

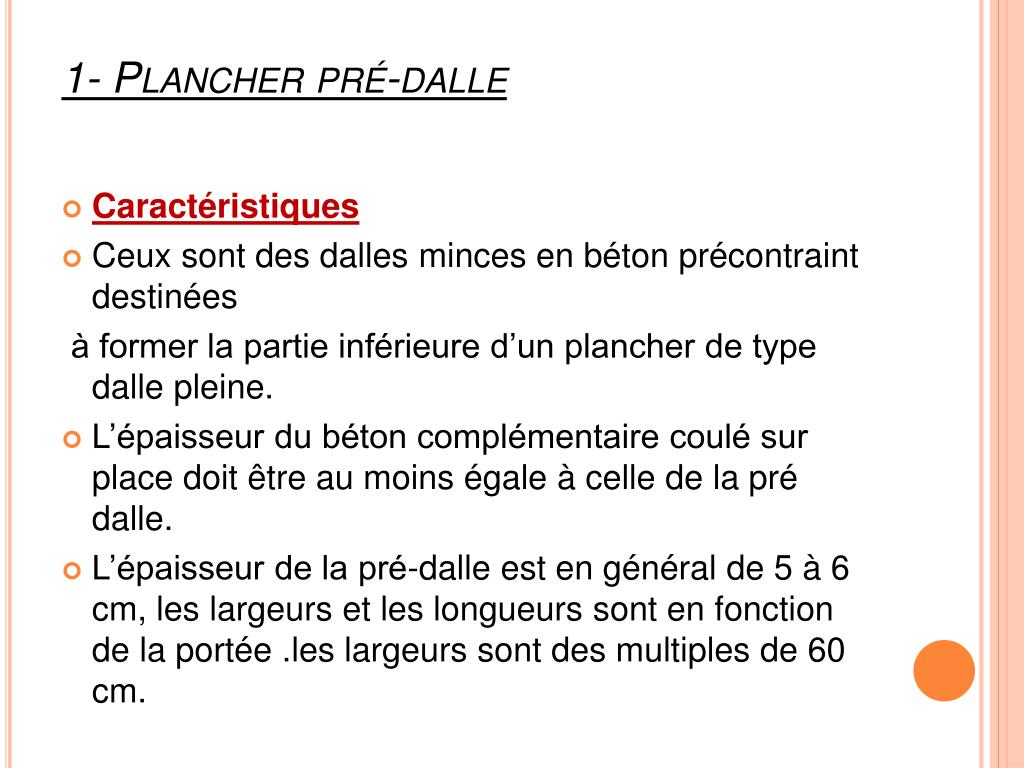

8. 1- Plancher pré-dalle • Caractéristiques • Ceux sont des dalles minces en béton précontraint destinées à former la partie inférieure d’un plancher de type dalle pleine. • L’épaisseur du béton complémentaire coulé sur place doit être au moins égale à celle de la pré dalle. • L’épaisseur de la pré-dalle est en général de 5 à 6 cm, les largeurs et les longueurs sont en fonction de la portée .les largeurs sont des multiples de 60 cm.

9. Mise en œuvre Lors de la fabrication de chaque pré-dalle, il a été prévu des points de saisie pour qu’un palonnier ou une grue puisse la saisir et la mettre en place. Une grue est en effet nécessaire, le poids moyen d’une pré-dalle étant d’une tonne.

11. Caractéristiques • Ces pré-dalles sont fabriquées avec de béton de granulats normaux et un ciment de classe 400 dosé à 1kg par m 3. • Le béton coulé sur le chantier sera un béton avec un ciment de classe 325 dosé à 350 kg/m3 • Mise en œuvre • Les pré dalles devront avoir un appui sur les murs d’au moins de 2,5 cm de largeur. • Pour les portées supérieures à 4m on prévoit une file d’étais, après avoir mis en place les armatures (treillis soudé, chapeaux, etc.), les planchers sont calculées avec 1 ou 2 étais suivant les portées.

12. 2-Dalle pleine

13. 3- Plancher avec poutrelles en treillis Mise en œuvre Il faut veiller à ce que la membrue supérieure de la poutrelle monte jusqu’au niveau de la table de compression. Les chaînages ainsi que les linteaux peuvent être exécutés avec des poutrelles nues.

14. Caractéristiques • Ces planchers sont réalisées avec des poutrelles en treillis dont la base est enrobée de béton , servant de support ou entrevous .une dalle de compression en béton armé est coulée sur place .Ces planchers bénéficient d’un avis technique favorable.

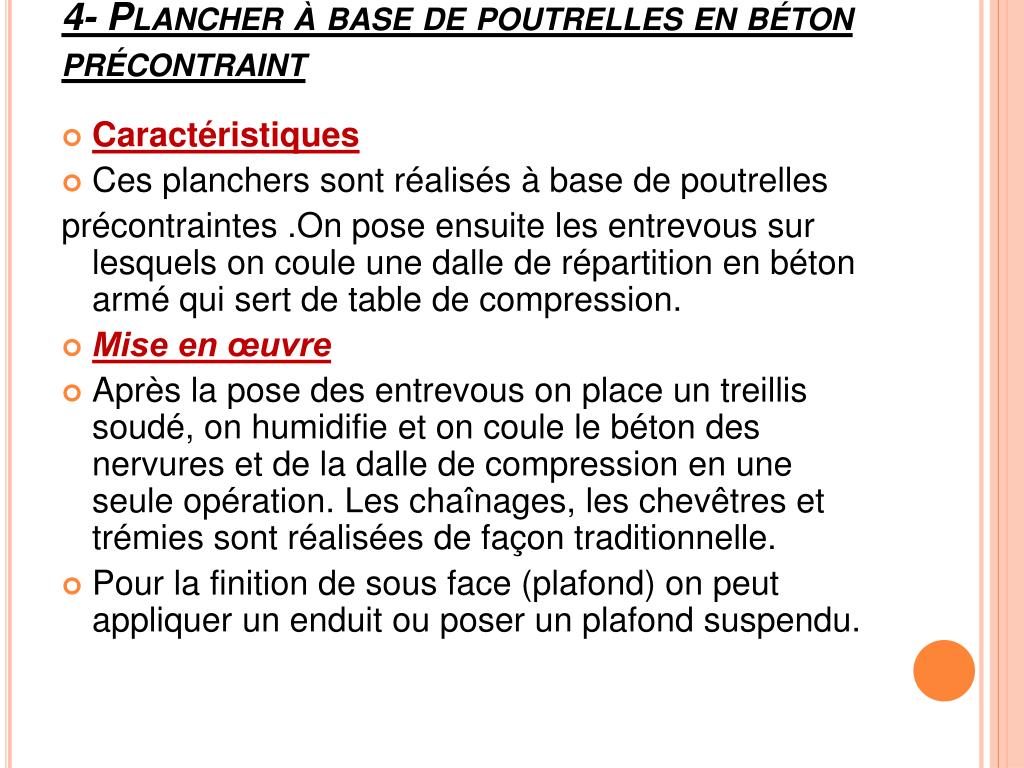

15. 4- Plancher à base de poutrelles en béton précontraint • Caractéristiques • Ces planchers sont réalisés à base de poutrelles précontraintes .On pose ensuite les entrevous sur lesquels on coule une dalle de répartition en béton armé qui sert de table de compression. • Mise en œuvre • Après la pose des entrevous on place un treillis soudé, on humidifie et on coule le béton des nervures et de la dalle de compression en une seule opération. Les chaînages, les chevêtres et trémies sont réalisées de façon traditionnelle. • Pour la finition de sous face (plafond) on peut appliquer un enduit ou poser un plafond suspendu.

17. 5- Plancher avec poutrelles et entrevous en béton armé • Caractéristiques • Ces planchers nervurés sont réalisés avec des poutrelles en béton précontraint par armatures adhérentes, des entrevous en béton armé et une dalle de compression coulée sur place. • Mise en œuvre • L’appui de poutrelles doit être au moins égal à 2.5cm, • après avoir dépoussiérer et humidifier les entrevous, on coule sur place un béton dosé à 350 kg/m3. • Les files d’étais sont placés suivant les différentes portées.

18. 6- Plancher avec entrevous en polystyrène • Caractéristiques • Ces planchers sont constitués par des poutrelles en béton précontraint entre lesquelles on dispose des entrevous en polystyrène expansé. • Ces types de planchers peuvent être utilisés pour tous les types de construction . • Les entrevous avec ou sans des languettes ,sont d’épaisseur variable. • Mise en œuvre : • Elle est identique à celle des planchers poutrelles hourdis ordinaires .une fois les entrevous mis en place, on coule une dalle de répartition en béton armé par un treillis soudé qui sert de table de compression.

19. 7- Plancher à base d’éléments en béton cellulaire • Béton cellulaire : • Ces bétons sont obtenus à partir d’un mortier de ciment dans lequel on a mélangé de la poudre d’aluminium générateur de gaz ,jouant le rôle d’une levure . • On obtient ainsi un béton poreux de couleur blanchâtre comprenant une structure alvéolée. • Caractéristiques • Ces planchers sont réalisées avec des éléments en béton cellulaire autoclave armé .Les armatures sont trempées dans un bain spécial pour les protéger de la corrosion .la mise en • œuvre est rapide et facile . Ces planchers doivent bénéficier d’un avis technique favorable.

20. 8- Planchers à base de poutrelles en céramique et béton précontraint • Caractéristiques • Ces poutrelles sont préfabriquées en usine à partir d’éléments en terre cuite ayant servi de coffrage du béton précontraint .On pose ensuite les entrevous qui peuvent être en béton, sur lesquels on coule une dalle de répartition en béton armé qui sert de table de compression . • Ces planchers doivent bénéficie d’un avis technique favorable.

21. 9- Planchers à base de profilés métalliques associés à du béton Caractéristiques Il est constitué par des plaques assemblées en tôle d’acier galvanisé d’épaisseur de 2 mm, nervurée permettant de réaliser à la fois un coffrage et une armature pour des dalles pleines en béton armé, coulé sur place. Ce type de plancher est surtout réservé aux grandes surfaces et très peut utilisé en construction de maisons individuelles

22. 10-Planchers en dalles alvéolées • Caractéristiques • Il est constitué par des éléments de plancher en béton • précontraint par des fils adhérents, posés jointivement avec blocage par mortier assurant la résistance. Ceux sont en • général des produits finis . • Ces planchers doivent bénéficier d’un avis technique • favorable. • Ce type de plancher est surtout réservé aux grandes surfaces et très peut utilisé en construction de maisons individuelles.

23. Le plancher collaborantDéfinition • Les dalles mixtes sont constituées de béton et de tôles d’acier nervurées.

24. Caractéristiques • La face inférieure des • tôles nervurées ne • Nécessite généralement • aucune protection. • Certains fabricants • proposent des bacs acier pré laqués.

25. Les tôles Profilées ont un rôle • d’armature et de coffrage, autorisant une mise en œuvre • rapide et économique.

26. Coupe de principe sur structure métallique 1. Faux plancher 2. Bac acier et dalle en béton 3. Ouverture dans la circulation 625 x 310 HT 4. Poteau mixte Ø 457, écartement des poteaux 8,10 m 5. HEAA 550.

27. protection contre feu Les dalles mixtes ont un degré coupe-feu d’une demi-heure sans protection particulière.

28. Une résistance supérieure peut être obtenue aisément par • l’ajout de barres d’acier enrobées dans les nervures (très • économique).

29. par protection projetée en sous face du bac acier ou par • adjonction d’un faux plafond coupe-feu du degré requis. • En cas d’incendie important, le bac acier retient les • éclatements du béton.

30. Dimensionnement des dalles mixtes • Toute dalle mixte présente une résistance au feu d’au moins • une demi-heure. Pour des résistances supérieures, les armatures • utilisées pour le dimensionnement à froid améliorent le moment • résistant en travée et sur appui en cas d’incendie. • Les sections d’armatures nécessaires pour garantir une • résistance requise dépendent de nombreux facteurs tels que la • portée et les charges appliquées. • Le tableau s’applique aux bâtiments administratifs avec une • surcharge de 250 kg/m2.
