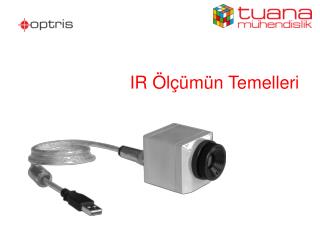

  1. IR Ölçümün Temelleri

  2. 1. Fiziksel Özellikler

  3. Hr. Wilhelm Herschel – 1800-radiation fiziğinin bulucusu

  4. Electromanyetik Spectrum 10km 1km 100m 1m 1cm 1mm 100µ 10µ 1µ 0.1µ 100A 1A Infrared Ölçüm Spektrumu: 0.7µm – 14µm Sıcaklık ölçüm cihazlarında kullanılan İnfrared dalga boyu kullanılmaktadır.

  5. Radiation Fizik Bulucuları Max Planck

  6. Radiation Fizik Bulucuları Max Planck

  7. Hareket eden parçaların karakteristiği warm 0 K

  8. Siyah Cisim Modeli Siyah Cisimler (black body) mükemmel sıcaklık kaynaklarıdır. Infrared teorinin temelini oluştururlar ve Pirometre ve Termal Kameraların kalibrasyon kaynaklarıdır. Emilen α = 1 Yayma (emisivity) ε = 1 α = ε = 1

  9. Siyah Cisim Modeli Doğal Sıcaklık Yayıcı Emilenradrasyon Yayınlanan radrasyon =

  10. Pirometre Çalışma Prensibi? Pirometreler bir cismin yüzeyinden yayılan infrared enerjiyi okuyarak bu değeri kalibrasyon dosyasında yerine koyarak sıcaklık değerine dönüştürürler emissivity ε = α = 1 sensor

  11. Pirometre Çalışma Prensibi? DAC 4-20 mA Verst. ADC Prozessor Digital Interface

  12. Gri cisim modeli Gerçek hayatta objelerin davranışı gri cisim modeli ile anlatılmıştır. emilim α = ε < 1

  13. Gri cisim modeli Çevresel Radrasyon Emissivity (yayılan) ε < 1 sensor

  14. Ölçülen radyasyonun içeriği ρ τ çoğunlukla τ = 0 ε ε + ρ + τ = 1 ε TOn + ρ TAn + τ TAn = S

  15. 2. Sensor Tipleri

  16. Pirometre Tipleri DAC 4-20 mA Prozessor Amp ADC Digital Interface

  17. Pirometre Tipleri DAC 4-20 mA Prozessor Amp ADC Digital Interface Filter

  18. Thermocouple • SeebeckEfekti: sıcaklık farklılıklarının doğrudan elektriğe dönüşümüdür. T1 T2 wire 1 V wire 2

  19. Thermopile • Seebeck Efekti: • 8 – 14 µm • 6 – 120 ms V T1 T2 Soğuk bağlama Baz sıcaklığı Sıcak bağlama IR illuminated

  20. Quantum Dedektör • Photoelectric effect: Katı, gaz ve sıvılardaki elektronların saldığı enerji • Si-Diode, InGaAs-Diode • 0.7 – 2.3 µm • Cevap zamanı: ns – ms

  21. Bolometer – Uncooled Focal Plane Array

  22. FPAs – yüksek hacimli yarı iletken teknolojisi

  23. Measurement error at 10% false emissivity

  24. Ölçüm İzi Pencere ve optik T1: 453°C SP1: 470°C EMS: 0.85 görüntüleme + çıkış obje Çevre Toz-duman dedektör

  25. IR Pencere Tipleri Bilderquelle: Edmund Optics Germanium lens Zinc selenide lens Silicon lens

  26. IR Pencere Tipleri 100 80 Transmission in % Materials 60 40 Bariumfluorid Kalziumfluorid AMTIR-1 Quarzglas Germanium Zink Selenid Zink Sulfid 20 0 5 10 15 Wellenlänge in µm

  27. Ölçüm Alanının Etkisi Einfluss der Messfleckgröße

  28. Ölçüm Alanının Etkisi Einfluss der Messfleckgröße Yanlış Kabul İyi Sensor Target greater than spot size Target equal than spot size Target smaller than spot size

  29. Ölçüm Alanının Etkisi Einfluss der Messfleckgröße • Çok büyük ölçüm çapı okuma hatasına neden olur • Örnek: 26°C 90°C

  30. Yabancı ışınlardan kaçınma Baffles Detector

  31. Kalibrasyon

  32. Emisivity etkisi • Metallerin genel emisiviti değeri metal olmayanlara göre daha düşüktür •  önemli bir şekilde yüzey yapısına bağlıdır

  33. IR ölçümün avantajları ve limitleri • Avantajlar • Temassız ölçüm • Hareketli ürünlerde ölçüm • Zor ulaşılan ürünlerde ölçüm • Ürettiğinizi ölçebilirsiniz • Fiziksel darbelerden uzak kişiden bağımsız • ölçüm

  34. IR ölçümün avantajları ve limitleri • Limitler • Fiyat • Düşük emisiviti: Alüminyum • Optik olarak görülemeyenler

  35. 4. IR ölçüm aplikasyonları

  36. Applications Pirometre aplikasyonları • Yaşam bilimi • Medikal ve ilaç sanayi analatik cihazlar

  37. Termal Kamera Aplikasyonları

  38. Applications Termal Kamera Aplikasyonları

  39. Heat Treatment – line scaner mode Termal Kamera Aplikasyonları

  40. Applications of Optris CT: Pharmaceutical Pirometre aplikasyonları • Termoforming ve sızdırmazlık • Kurutma

  41. OEM applications Pirometre aplikasyonları • Güvenlik, sürekli bakım • Büyük ölçüm alanları için (< 1 m³)

  42. OEM applications Pirometre aplikasyonları • Düşük sıcaklık aplikasyonları ile hızlı ölçüm 9ms cevap hızı • Hızlı proseslerin tanımlanması

  43. Düşük Dalga Boyu Aplikasyonları • Metal ölçümler,haddeleme gibi ikincil metal proseslerinde ölçüm,metal oksit ve seramiklerin ölçülmesi • Sıcaklık aralığı 250 – 3000°C • Ölçüm çapı 0,5mm başlar • Ölçüm hızı 1ms Abbildung: Thoma

  44. Different spectral ranges – CT and CTlaser Pirometre aplikasyonları • LT (8-14 µm): Düşü sıcaklık için • Üniversal sensör[-50…975 °C] • 1M/ 2M (1 µm/ 1,6 µm): yüksek sıcaklıkaplikasyonları için [250…3000 °C] • 3M (2,3 µm): metal yüzeylerde düşük sıcaklık • ölçümleri için (parlak metal) • YENİ: MT (3,9 µm): yanma odalarında duvar sıcaklığı • YENİ: F2/ F6 (4,24 µm/ 4,64 µm): yanma odaları içindeki alev partiküllerinin ölçümü (CO2/ CO) • G5 (5 µm): Cam yüzey sıcaklığının ölçülmesi • P7 (7,9 µm): İnce plastik filmlerin ölçülmesi

  45. Dikkatiniz için teşekkürler
