Building rubber powered indoor duration

Building Rubber Powered

Indoor Duration

Workshop - POLBAN

Bandung, 7 April 2007


Building rubber powered indoor duration

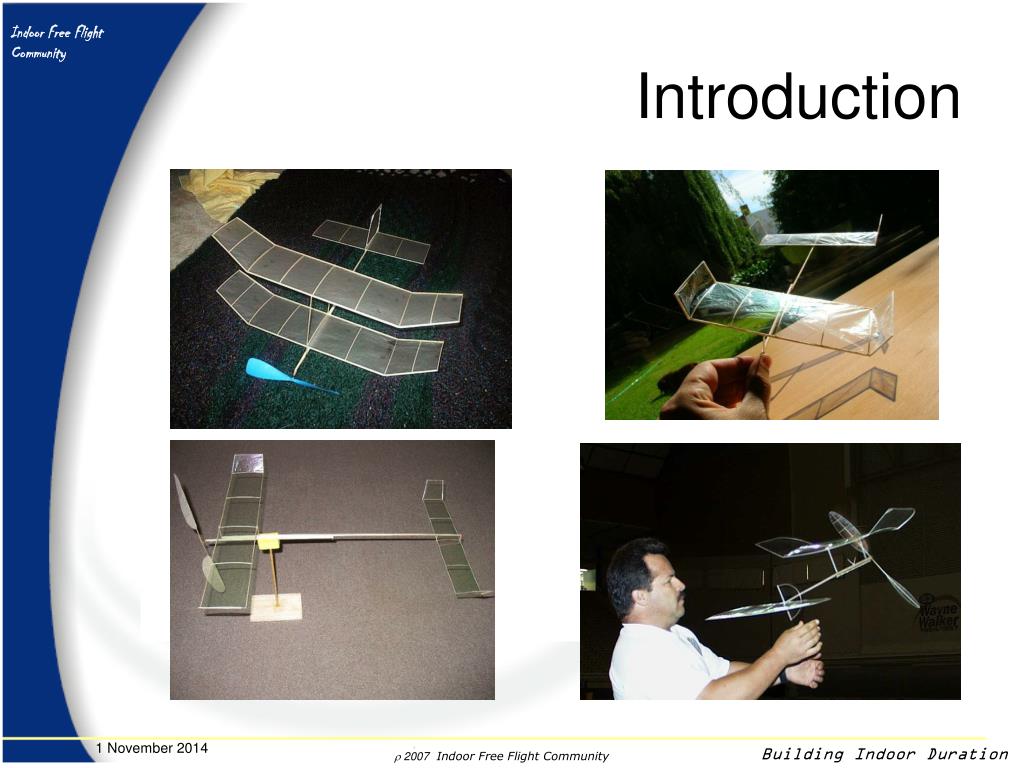

Introduction

  • Pesawat model bertenaga karet merupakan salah satu bagian dari cabang olah raga kedirgantaraan (Aeromodelling)

  • Umumnya pesawat model bertenaga karet termasuk dalam kategory “free flight”.

  • Setelah pesawat dilepas, maka ia akan terbang sendiri sesuai dengan karakteristik aerodynamic-nya atau yang telah ditentukan oleh pembuatnya (berdasarkan kondisi trim).


Introduction

Introduction

Type: Scale/Sport

  • Open (indoor/outdoor)

  • Dime scale (16” span)

  • Peanut (13” span)

  • Pistachio (8” span)


Introduction1

Introduction

Type: Indoor Duration

  • Science Olympiade (SO)

    • Berat minimum 8 & 10 gram (tanpa karet)

    • Propeller harus plastik buatan pabrik

    • Cover kertas tissue

    • Wing span maksimum 45 cm, chord 5”

  • F1L - EZB

    • Berat minimum 1.2 gram.

    • Propeller harus dari kayu balsa

    • Cover tidak boleh micro film

    • Wing span maksimum 45.8 cm, chord 7.6 cm


Introduction2

Introduction

Type: Indoor Duration

  • F1M

    • Berat minimum 3 gram (tanpa karet)

    • Cover tidak boleh micro film

    • Wing span maksimum 46 cm

  • F1D

    • Berat minimum 1.2 gram (tanpa karet)

    • Berat karet maximum 0.6 gram

    • Propeller boleh rangka balsa

    • Cover boleh micro film

    • Wing span maksimum 55 cm, chord 7”


Introduction3

Introduction

Type: Indoor Duration

  • Pennyplane

    • Berat minimum 3 gram (tanpa karet)

    • Propeller harus kayu balsa

    • Motor stick kayu pejal tanpa penguat

    • Cover tidak boleh micro film

    • Wing span 45.6cm, chord 5”

  • Ministick

    • Berat minimum 0.4 gam (tanpa karet)

    • Wing span ~ 7”.


Introduction4

Introduction


Introduction5

Introduction


Where to start

Where to Start?

  • Untuk dapat membangun pesawat model bertenaga karet diperlukan beberapa alat dan material.

  • Alat-alat bantu maupun material bisa didapat disekitar kita asalkan fungsinya sesuai dengan yang diperlukan


Tools

Tools

  • Building Board: soft board, plafon,dll

  • Alat potong: cutter, silet, hobby knife

  • Jarum pentul

  • Kertas lilin, plastik

  • Kertas tebal untuk pola (template)

  • Tang

  • Penggaris


Tools1

Tools


Materials

Materials

  • Kayu balsa: 1/32”, 1/16”, 1/20”, 1/8”

  • Kertas tissue, plastik Wrap

  • Lem: Lem kayu, ambroid, Super glue

  • Kawat piano: 0.4mm – 0.7mm

  • Benang

  • Karet ukuran: 1/16”, 3/32”, 1/8”

  • Dll tergantung ide pembuat


Materials1

Materials


Materials2

Materials


Plans

Plans


Constructions plans template

ConstructionsPlans & Template

  • Buat gambar pola dengan skala 1:1

  • Buat pola sayap dan ekor datar dari kertas tebal


Constructions wing htp

ConstructionsWing & HTP

  • Buat bahan rangka sayap dari kayu balsa 1/16” (1.5mm)

  • Buat rib dari pola dari balsa 1/16”


Constructions wing htp1

ConstructionsWing & HTP

  • Pasang batang rangka dan rib pada pola atau template. Jangan lupa pola ditutup pakai plastik atau kertas lilin agar lem tidak menempel ke pola


Constructions covering

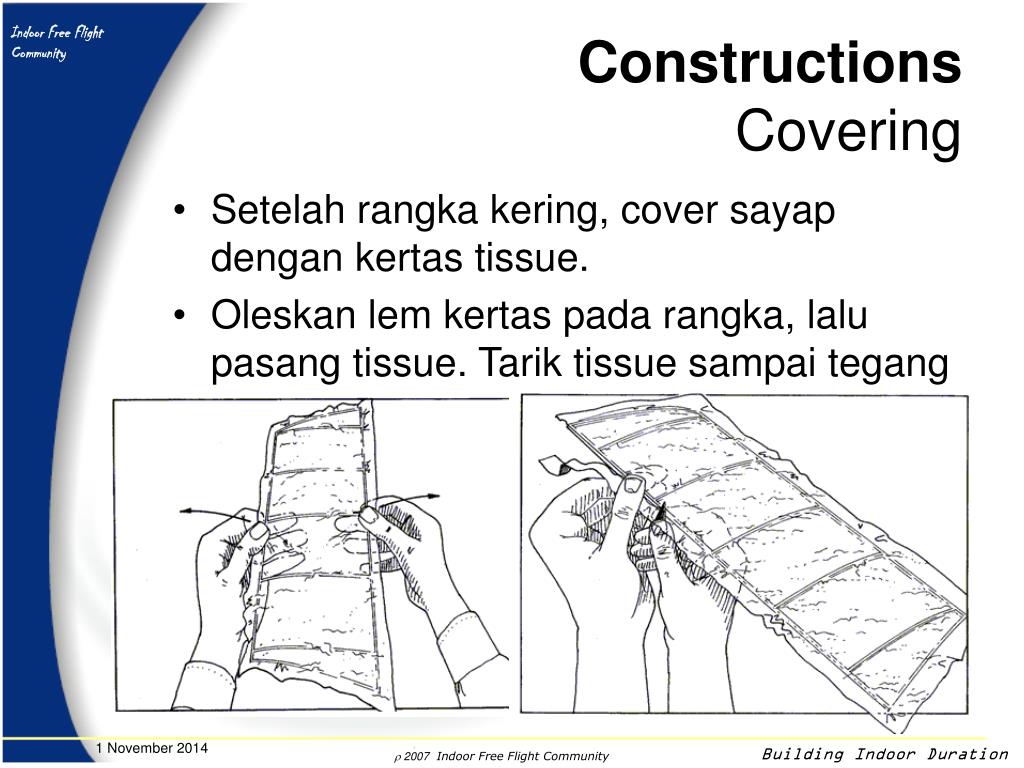

ConstructionsCovering

  • Setelah rangka kering, cover sayap dengan kertas tissue.

  • Oleskan lem kertas pada rangka, lalu pasang tissue. Tarik tissue sampai tegang


Constructions dihedral

ConstructionsDihedral

  • Buat dihedral setelah sayap dicover.

  • Takik pakai cutter & patahkan. Setelah pada posisi yang benar tetaskan power glue.


Constructions dihedral1

ConstructionsDihedral

  • Atau buat sayap menjadi 2 bagian.

  • Satukan kedua bagian sesuai sudut dihedral.


Constructions shaft hook bearing

ConstructionsShaft, Hook, & Bearing

  • Buat poros propeller, kait belakang, dan bearing dari kawat piano.

  • Bearing dapat juga mengunakan plastik cutton but.


Constructions motor stick

ConstructionsMotor stick

  • Potong motor stick dari balsa 1/8” (3 mm) sesuai ukuran

  • Untuk memperoleh kekuatan maksimum, potong motor stick sesuai arah serat kayu


Constructions motor stick1

ConstructionsMotor stick

  • Pasang bearing dengan menggunakan benang. Lalu oleskan power-glue pada bagian benang.

  • Sebagai alternatif, belah bagian depan stick, lalu selipkan bearing dan dilem.


Constructions propeller

ConstructionsPropeller

  • Siapkan balsa tebal 1/32” atau paling tipis yang tersedia. Amplas setipis mungkin yang mampu dilakukan.

  • Potong sesuai pola bilah propeller

  • Basahi dengan air, lalu tempel ke pipa diameter ~ 4” dengan posisi miring 15-20o


Constructions propeller1

ConstructionsPropeller

  • Siapkan spar pemegang bilah propeller sesuai dengan ukuran.

  • Pasang bilah sehingga menghasilkan propeller pitch 1.5 – 2 kali diameter.


Constructions propeller2

ConstructionsPropeller

  • Siapkan pemegang bilah propeller. Buat dudukan sehingga saat propeller terpasang, menghasilkan pitch sesuai yang diinginkan.

  • Pasang bilah propeller ke propeller hub.


Constructions assembly

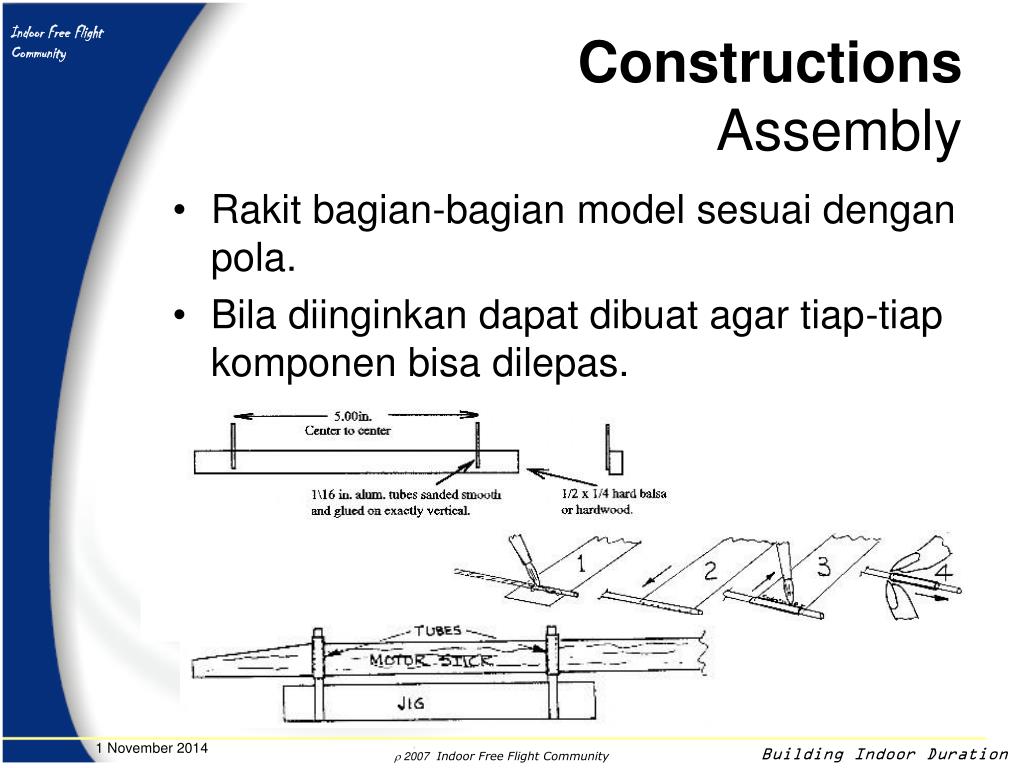

ConstructionsAssembly

  • Rakit bagian-bagian model sesuai dengan pola.

  • Bila diinginkan dapat dibuat agar tiap-tiap komponen bisa dilepas.


Constructions assembly1

ConstructionsAssembly

  • Bila perlu gunakan jig.


Flying preparations

FlyingPreparations

  • Siapkan model dalam kondisi sudah dirakit.

  • Pilih karet dengan ukuran yang sesuai.

  • Bila memungkinkan, pergunakan alat bantu pemutar karet dan torsi meter.


Flying preparations1

FlyingPreparations


Flying trimming

FlyingTrimming

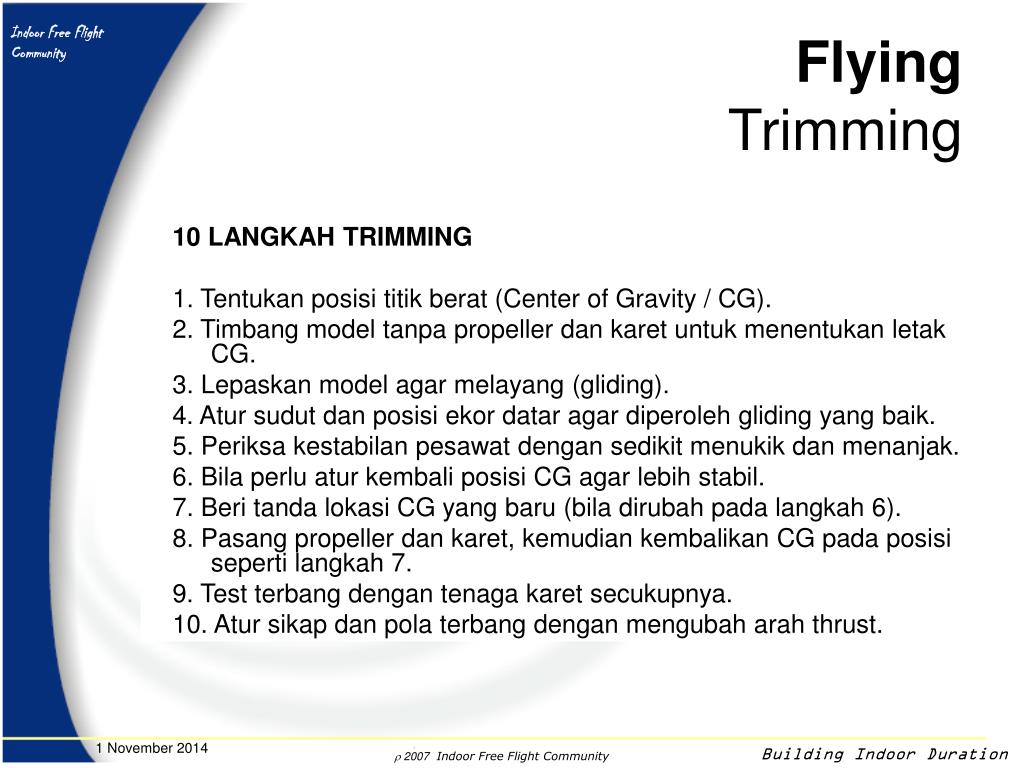

10 LANGKAH TRIMMING

1. Tentukan posisi titik berat (Center of Gravity / CG).

2. Timbang model tanpa propeller dan karet untuk menentukan letak CG.

3. Lepaskan model agar melayang (gliding).

4. Atur sudut dan posisi ekor datar agar diperoleh gliding yang baik.

5. Periksa kestabilan pesawat dengan sedikit menukik dan menanjak.

6. Bila perlu atur kembali posisi CG agar lebih stabil.

7. Beri tanda lokasi CG yang baru (bila dirubah pada langkah 6).

8. Pasang propeller dan karet, kemudian kembalikan CG pada posisi seperti langkah 7.

9. Test terbang dengan tenaga karet secukupnya.

10. Atur sikap dan pola terbang dengan mengubah arah thrust.


Flying trimming1

FlyingTrimming


Flying rubber characteristics

FlyingRubber characteristics

  • Contoh karet 3/32”; 2 strand; 16.4”

Climb phase

Descend phase

Cruise phase


Flying rubber winding

FlyingRubber winding


Flying rubber winding1

FlyingRubber winding

Torque meter


Flying flight test

FlyingFlight Test


Flying flight test1

FlyingFlight Test


Flying flight test2

FlyingFlight Test
