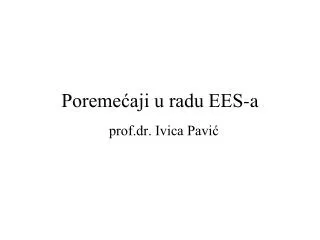

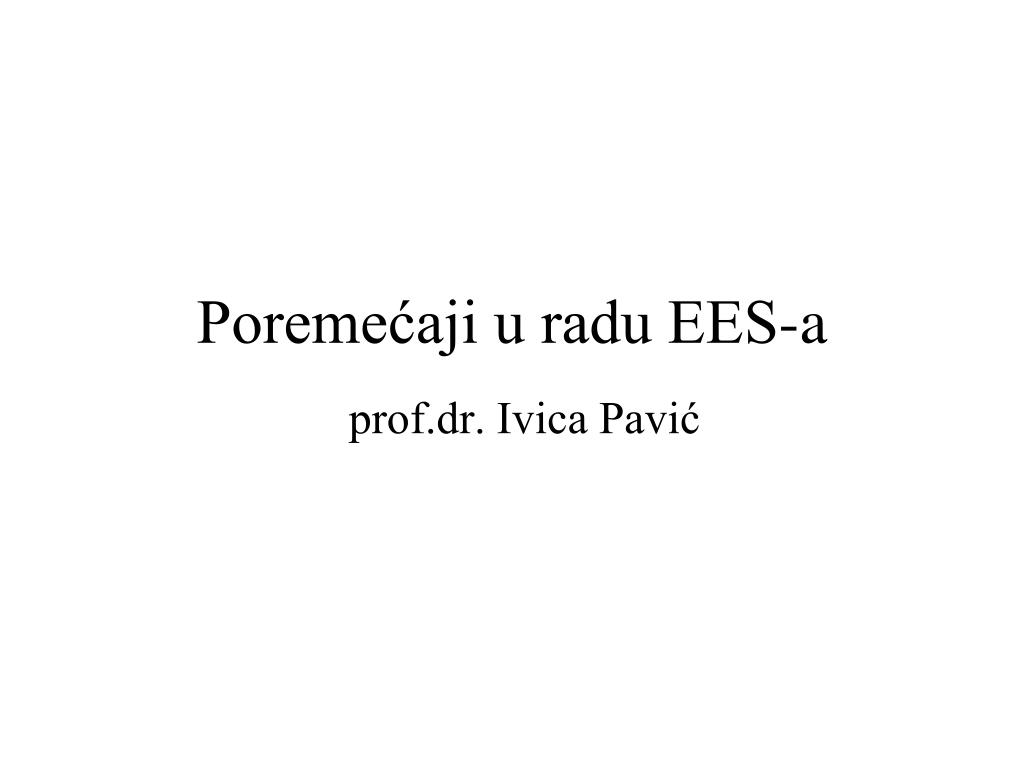

  1. Poremećaji u radu EES-a prof.dr. Ivica Pavić

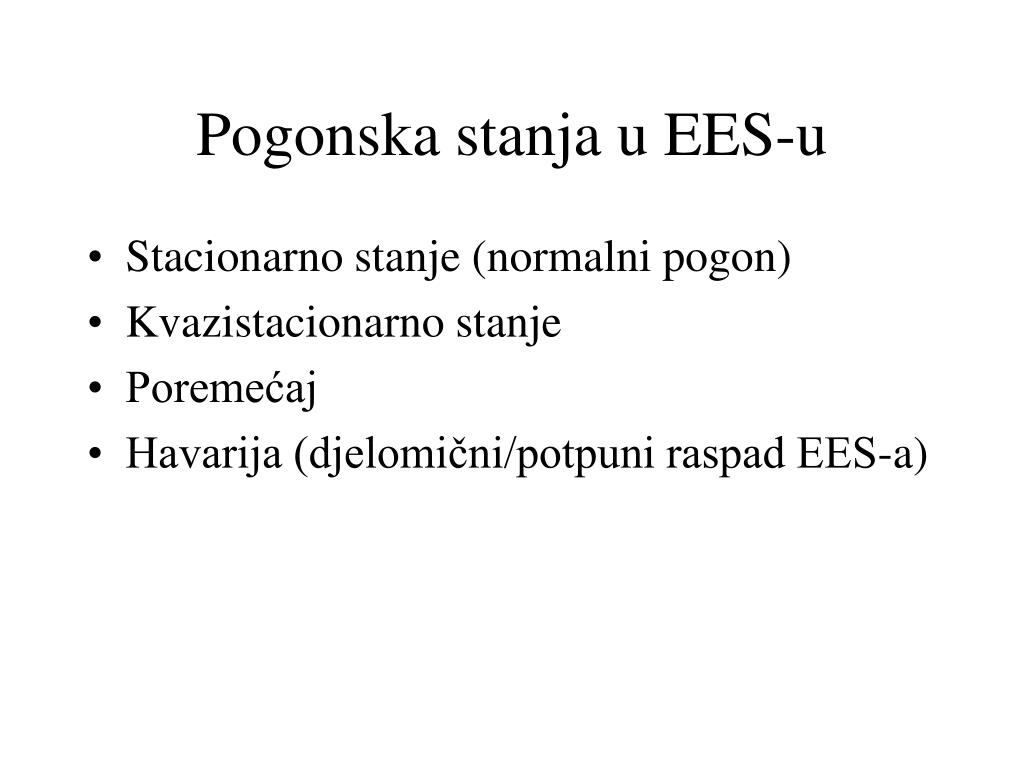

  2. Pogonska stanja u EES-u • Stacionarno stanje (normalni pogon) • Kvazistacionarno stanje • Poremećaj • Havarija (djelomični/potpuni raspad EES-a)

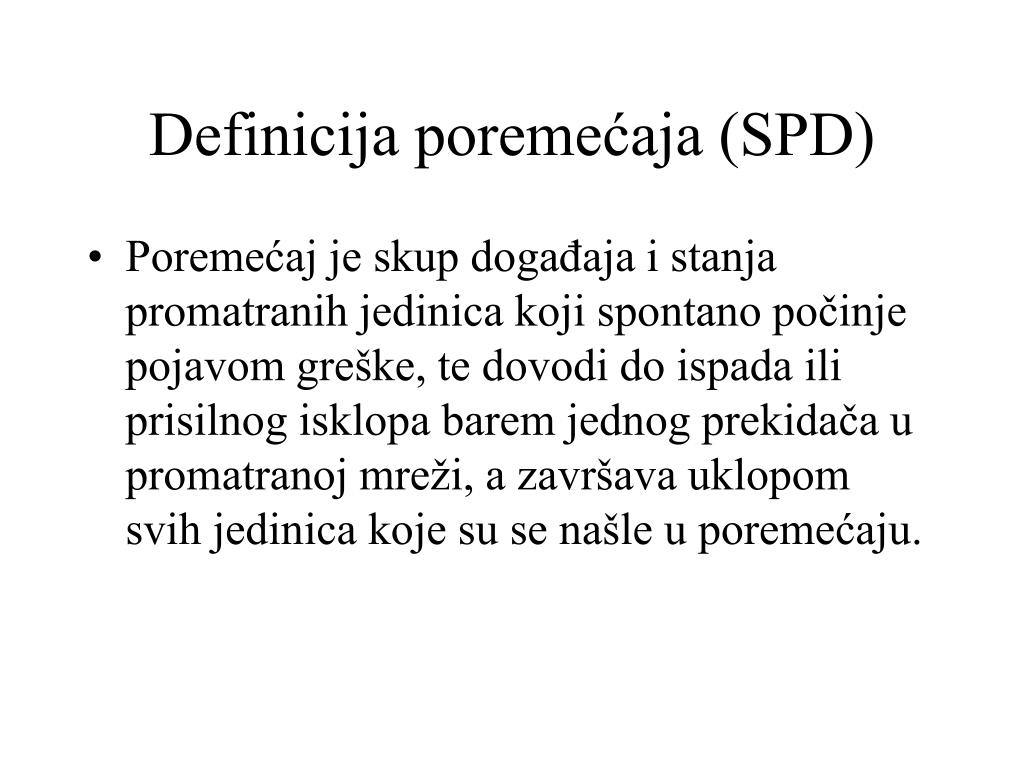

  3. Definicija poremećaja (SPD) • Poremećaj je skup događaja i stanja promatranih jedinica koji spontano počinje pojavom greške, te dovodi do ispada ili prisilnog isklopa barem jednog prekidača u promatranoj mreži, a završava uklopom svih jedinica koje su se našle u poremećaju.

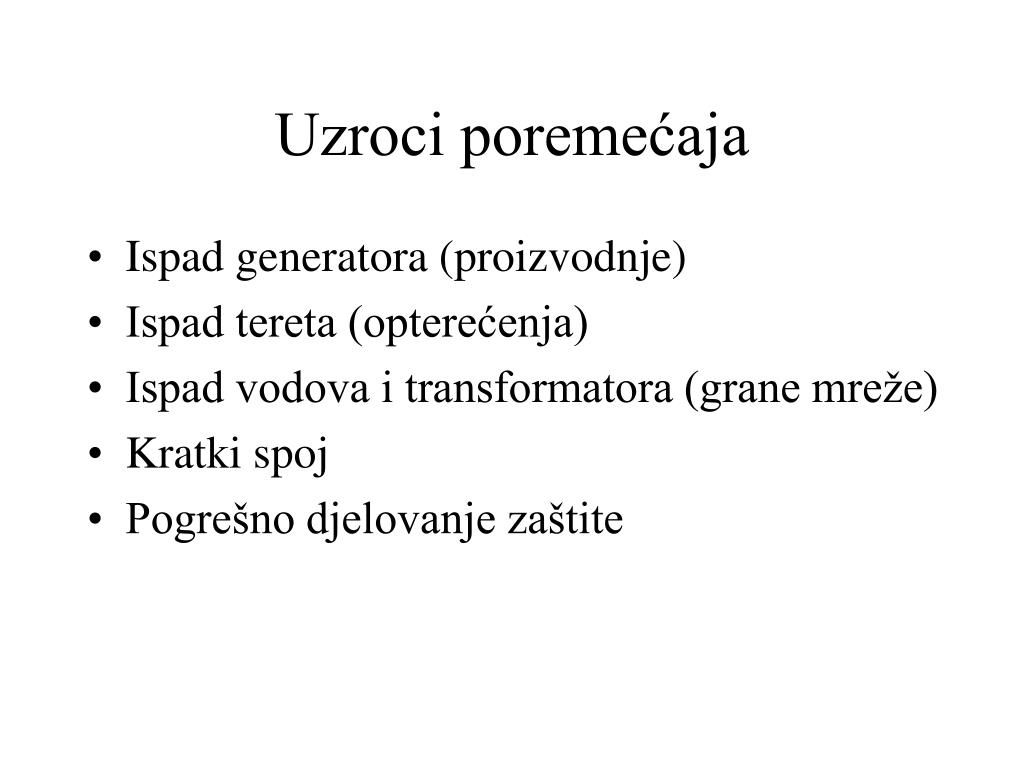

  4. Uzroci poremećaja • Ispad generatora (proizvodnje) • Ispad tereta (opterećenja) • Ispad vodova i transformatora (grane mreže) • Kratki spoj • Pogrešno djelovanje zaštite

  5. Regulacija u EES-u P-f i Q-U regulacija

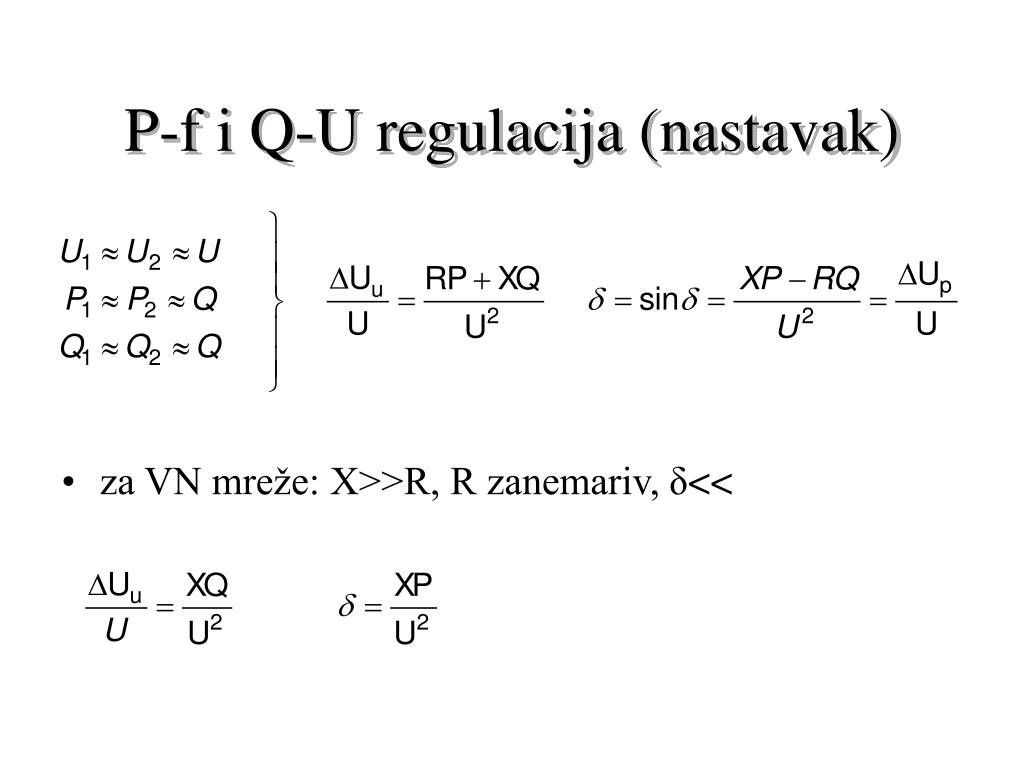

  6. P-f i Q-U regulacija (nastavak) • za VN mreže: X>>R, R zanemariv, δ<<

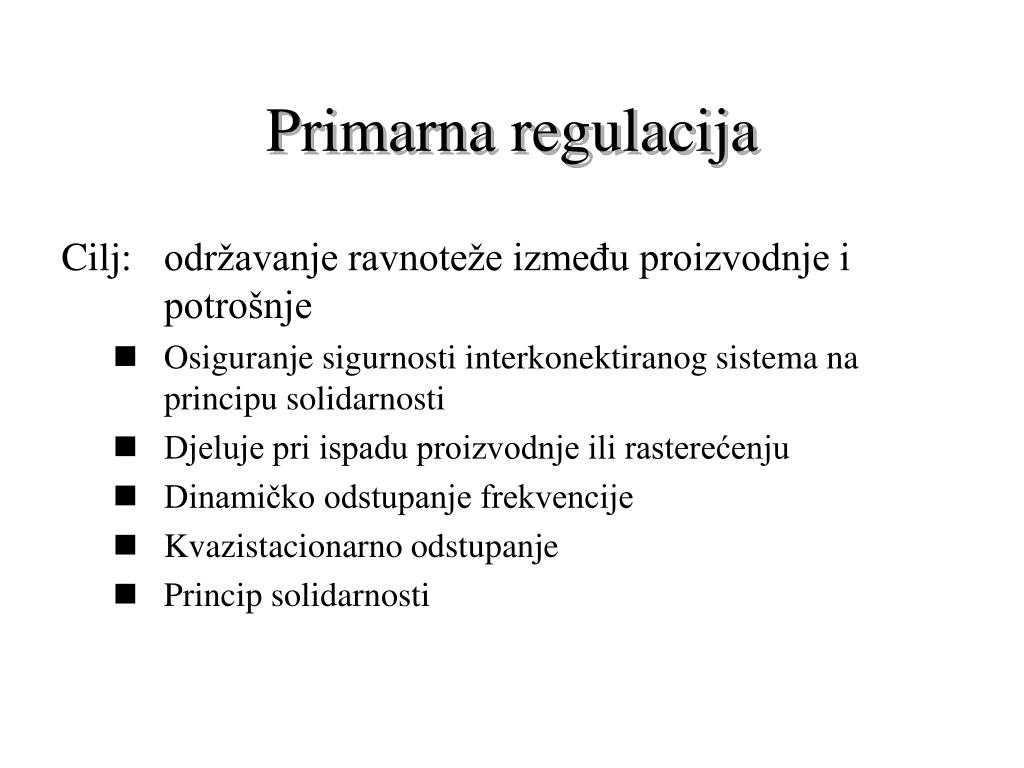

  7. Primarna regulacija • Cilj: održavanje ravnoteže između proizvodnje i potrošnje • Osiguranje sigurnosti interkonektiranog sistema na principu solidarnosti • Djeluje pri ispadu proizvodnje ili rasterećenju • Dinamičko odstupanje frekvencije • Kvazistacionarno odstupanje • Princip solidarnosti

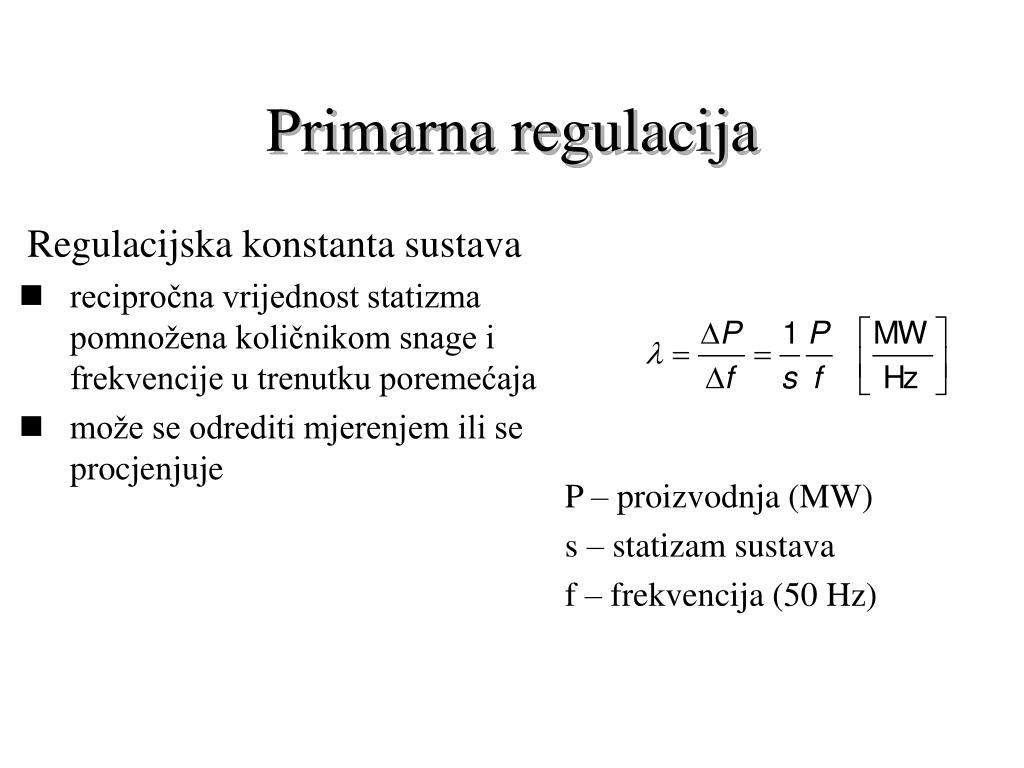

  8. Primarna regulacija Regulacijska konstanta sustava • recipročna vrijednost statizma pomnožena količnikom snage i frekvencije u trenutku poremećaja • može se odrediti mjerenjem ili se procjenjuje P – proizvodnja (MW) s – statizam sustava f – frekvencija (50 Hz)

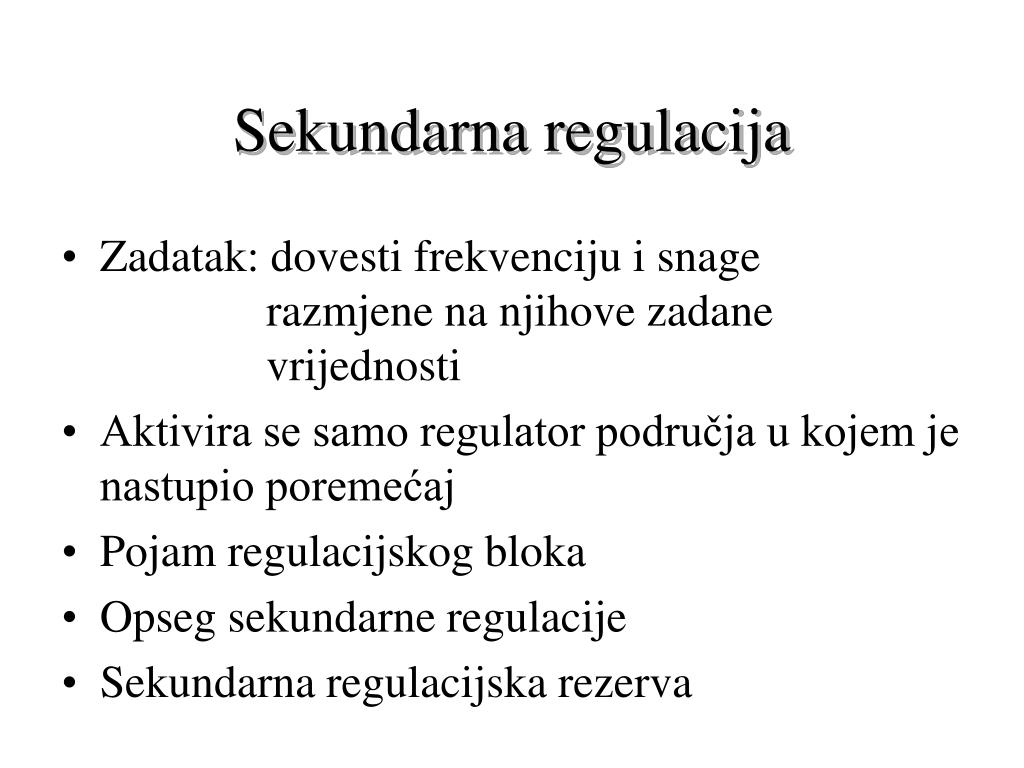

  9. Sekundarna regulacija • Zadatak: dovesti frekvenciju i snage razmjene na njihove zadane vrijednosti • Aktivira se samo regulator područja u kojem je nastupio poremećaj • Pojam regulacijskog bloka • Opseg sekundarne regulacije • Sekundarna regulacijska rezerva

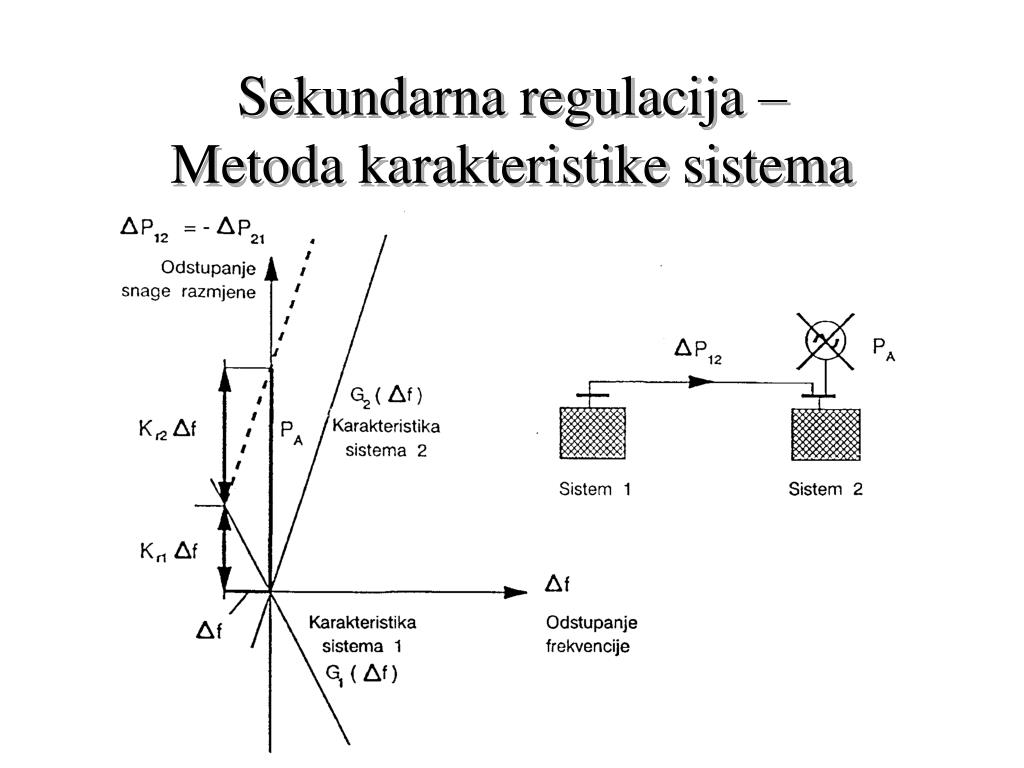

  10. Sekundarna regulacija – Metoda karakteristike sistema

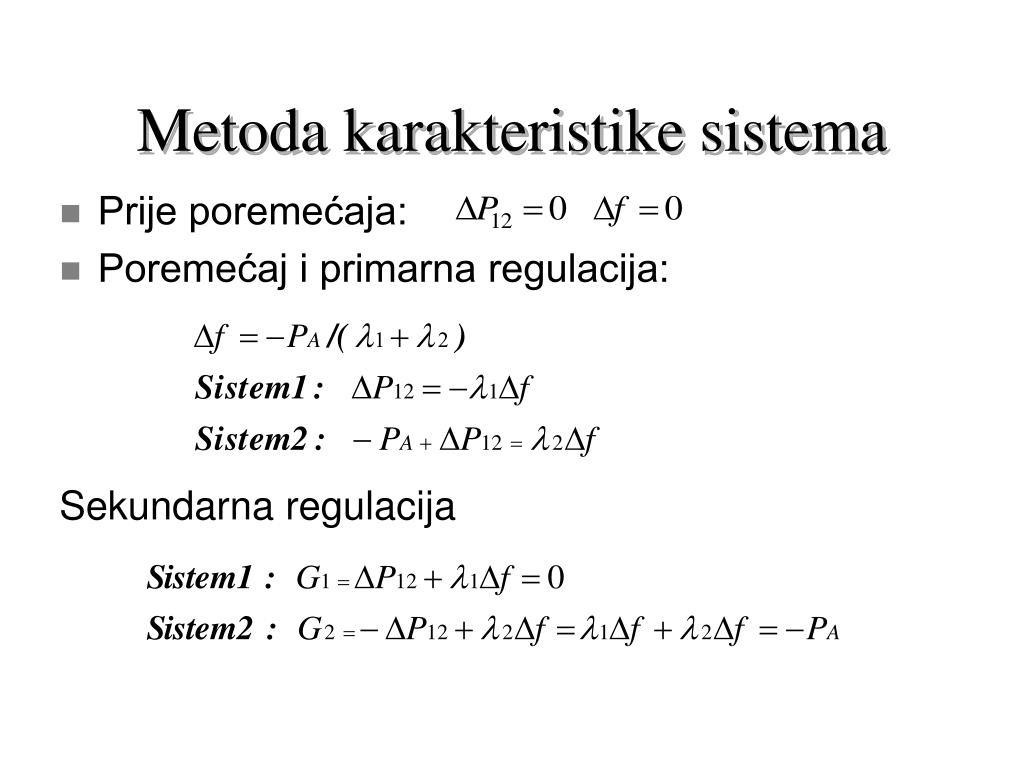

  11. Metoda karakteristike sistema • Prije poremećaja: • Poremećaj i primarna regulacija: Sekundarna regulacija

  12. Agregati u sekundarnoj regulaciji

  13. Tercijarna regulacija • Povećanje sekundarne regulacijske rezerve • Optimiranje raspodjele sekundarne regulacijske rezerve • Tercijarna regulacijska rezerva (minutna rezerva)

  14. Vremenski redoslijed regulacija

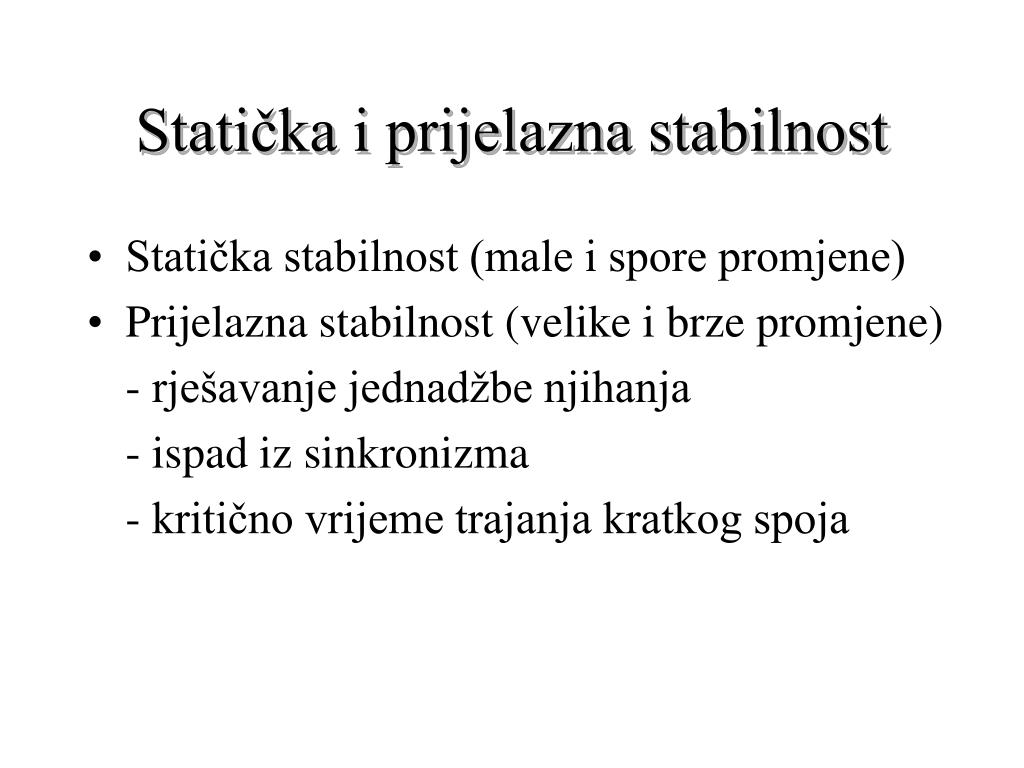

  15. Statička i prijelazna stabilnost • Statička stabilnost (male i spore promjene) • Prijelazna stabilnost (velike i brze promjene) • - rješavanje jednadžbe njihanja • - ispad iz sinkronizma • - kritično vrijeme trajanja kratkog spoja

  16. Jednadžba njihanja: Krivulja njihanja kuta rotora δ(t)

  17. Naponska stabilnost • Naponska stabilnost EES-a je sposobnost sustava da održi napon u svim točkama sustava nakon poremećaja. • Sustav je nestabilan kada poremećajuzrokuje ubrzano i nekontrolirano smanjenje napona. • Prijenos velikih snaga na velike udaljenosti pogoduje naponskom slomu. • P-V i Q-V krivulje
