  1. Cabeamento Estruturado Data: 02/10/2012

  2. Direitos Autorais Essa aula foitotalmentebaseada no Manual: Grupo Policom. Manual de Cabeamento Estruturado: Um guia fácil de Instalação. 2. ed. p.22. Todososcréditos e direitosautoraispertencemaosautorescitadosacima.

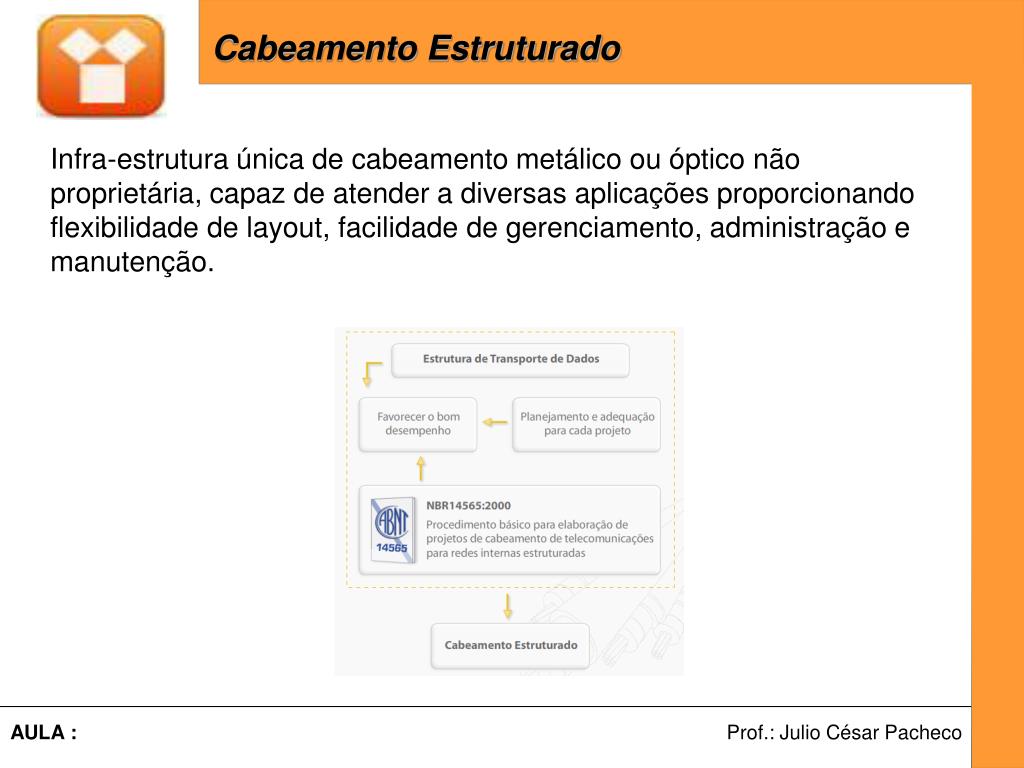

  3. Infra-estruturaúnica de cabeamento metálico ou óptico não proprietária, capaz de atender a diversas aplicações proporcionando flexibilidade de layout, facilidade de gerenciamento, administração e manutenção. Cabeamento Estruturado

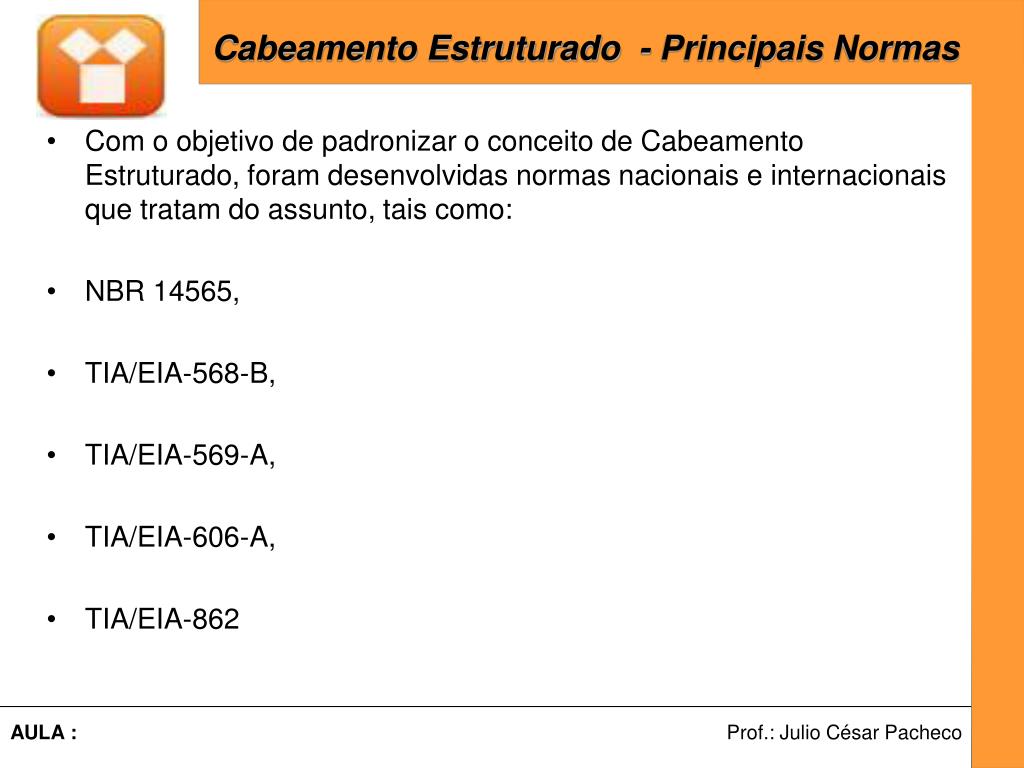

  4. Cabeamento Estruturado - Principais Normas • Com o objetivo de padronizar o conceito de Cabeamento Estruturado, foram desenvolvidas normas nacionais e internacionais que tratam do assunto, tais como: • NBR 14565, • TIA/EIA-568-B, • TIA/EIA-569-A, • TIA/EIA-606-A, • TIA/EIA-862

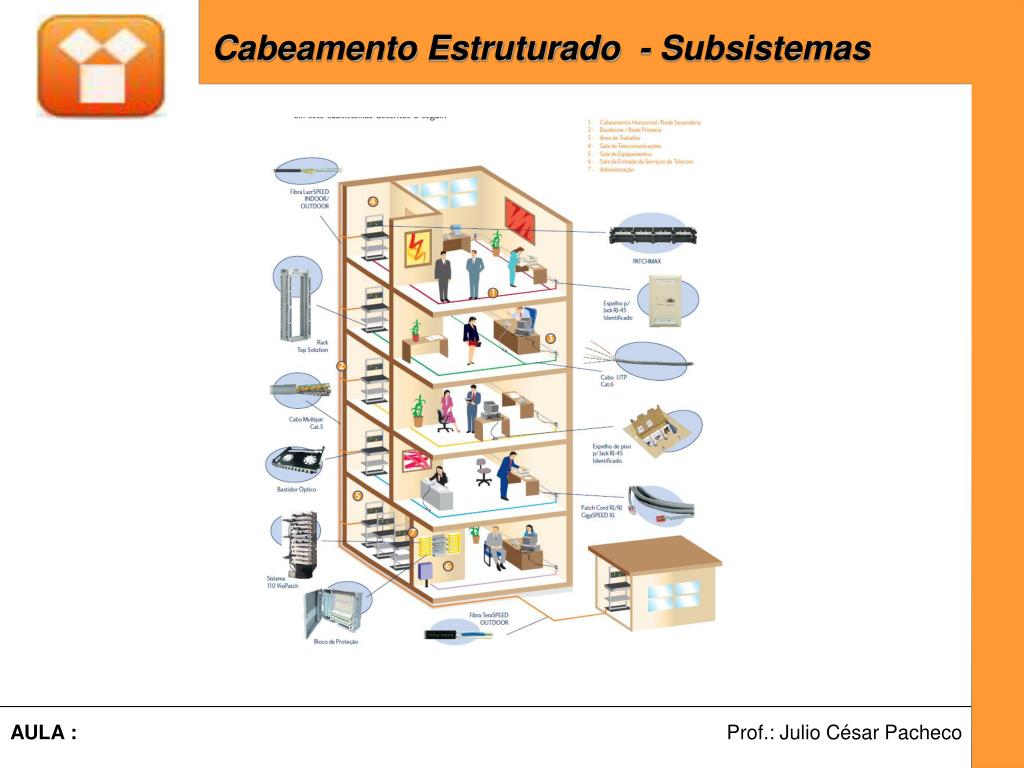

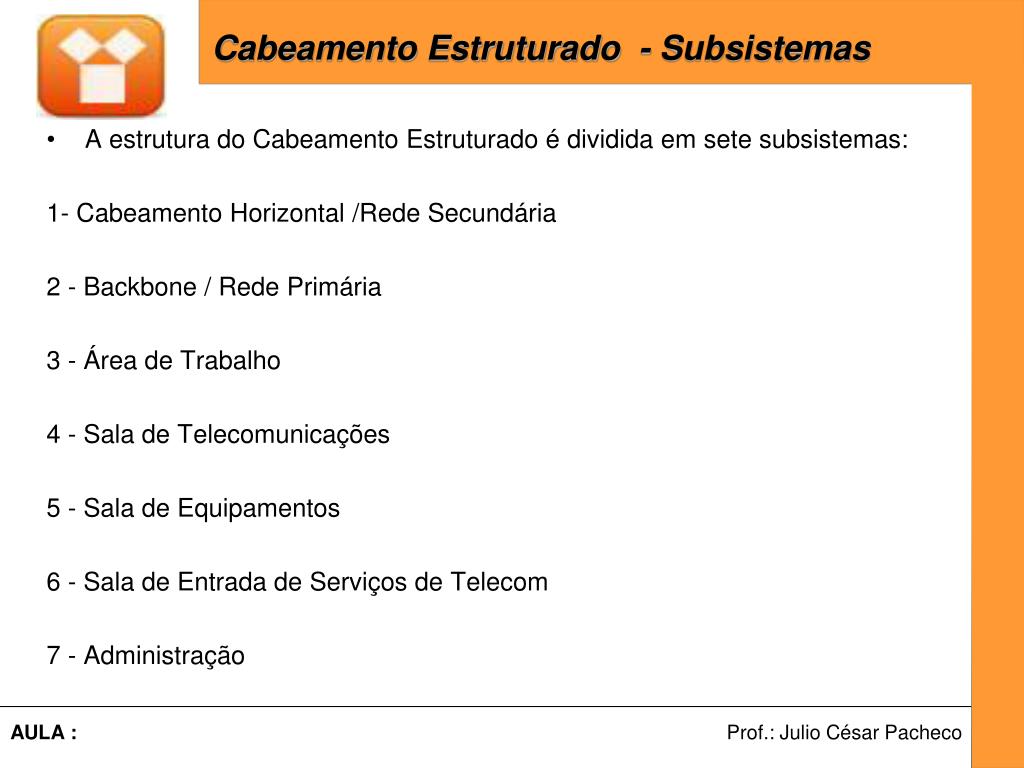

  5. Cabeamento Estruturado - Subsistemas • A estrutura do Cabeamento Estruturado é dividida em sete subsistemas: 1- Cabeamento Horizontal /Rede Secundária 2 - Backbone / Rede Primária 3 - Área de Trabalho 4 - Sala de Telecomunicações 5 - Sala de Equipamentos 6 - Sala de Entrada de Serviços de Telecom 7 - Administração

  6. Cabeamento Estruturado - Subsistemas

  7. ÁREA DE TRABALHO A Área de Trabalho é o espaço do edifício onde o usuário normalmente exerce o seu trabalho e interage com os seus equipamentos de telecomunicações. Este subsistema inclui os patch cordsque fazem a conexão entre os conectores da área de trabalho e os equipamentos dos usuários.

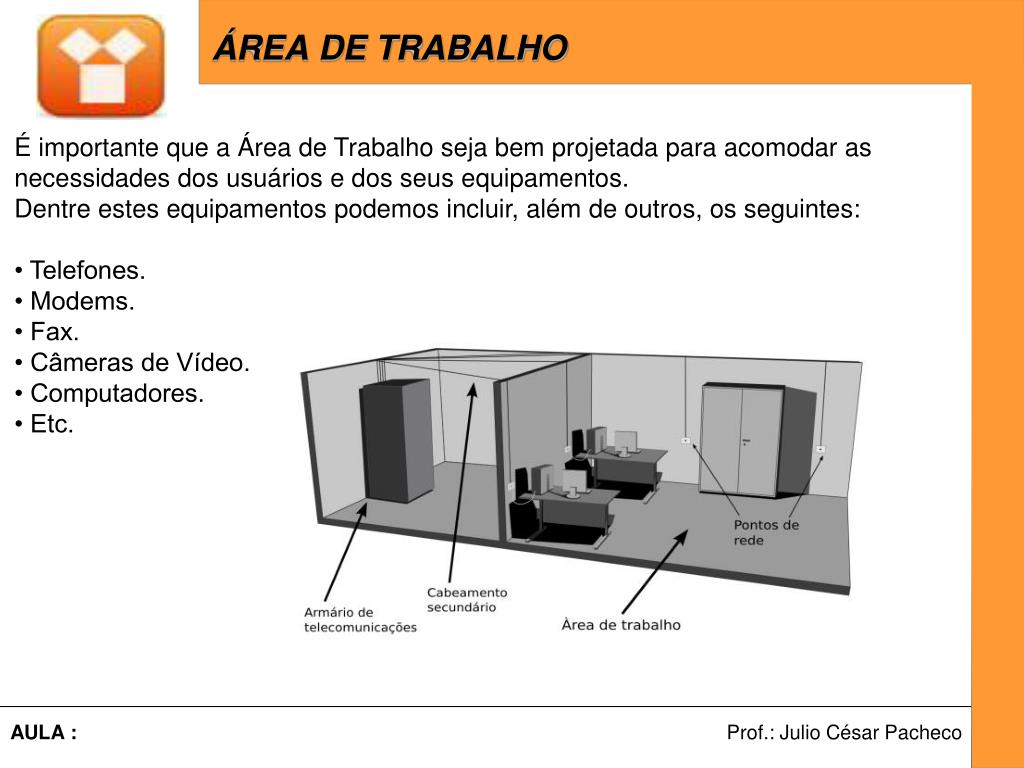

  8. ÁREA DE TRABALHO É importante que a Área de Trabalho seja bem projetada para acomodar as necessidades dos usuários e dos seus equipamentos. Dentre estes equipamentos podemos incluir, além de outros, os seguintes: • Telefones. • Modems. • Fax. • Câmeras de Vídeo. • Computadores. • Etc.

  9. ÁREA DE TRABALHO Na fase de projeto do cabeamento estruturado, deve-se levar em consideração no mínimo uma área de trabalho a cada 10 m² do espaço utilizável do edifício. Muitos profissionais tem especificado uma área de trabalho a cada 5 m², com o objetivo de proporcionar maior flexibilidade ao local e menor probabilidade de futuras instalações, com a empresa em operação

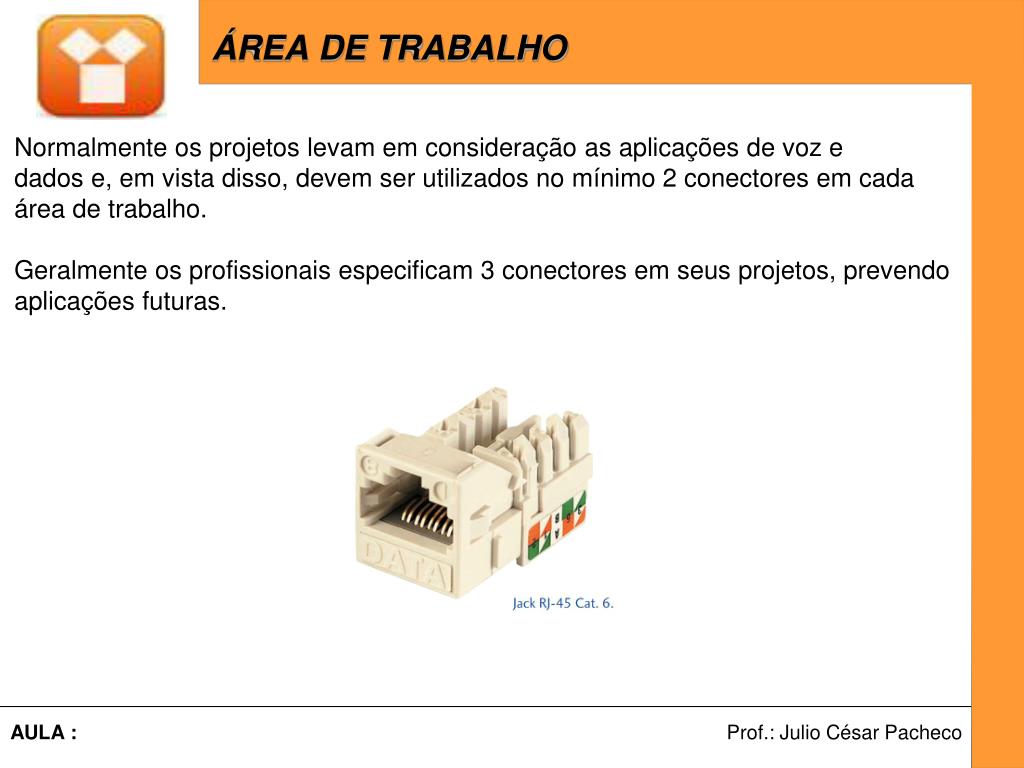

  10. ÁREA DE TRABALHO Normalmente os projetos levam em consideração as aplicações de voz e dados e, em vista disso, devem ser utilizados no mínimo 2 conectores em cada área de trabalho. Geralmente os profissionais especificam 3 conectores em seus projetos, prevendo aplicações futuras.

  11. ÁREA DE TRABALHO São reconhecidos dois padrões de pinagem para os conectores da área de trabalho, o padrão T568A e o T568B

  12. ÁREA DE TRABALHO As normas de cabeamento permitem a utilização de pontos de consolidação e MUTOAs no Cabeamento Horizontal, com o objetivo de proporcionar maior flexibilidade em ambientes com alterações freqüentes de layout

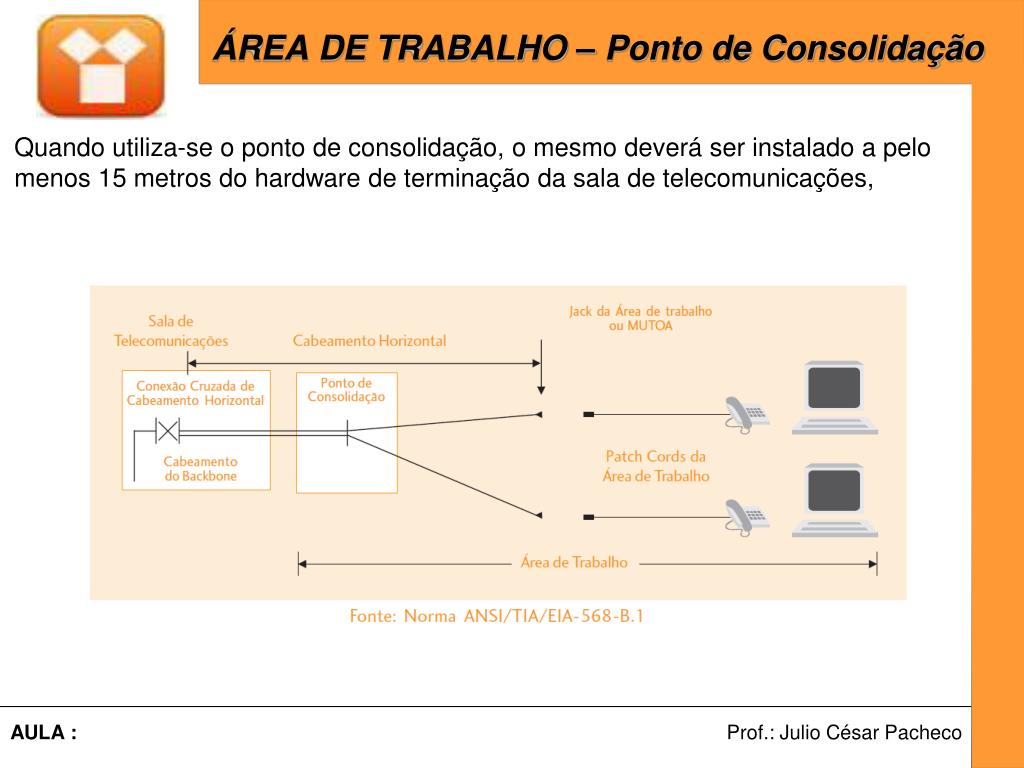

  13. ÁREA DE TRABALHO – Ponto de Consolidação Quando utiliza-se o ponto de consolidação, o mesmo deverá ser instalado a pelo menos 15 metros do hardware de terminação da sala de telecomunicações,

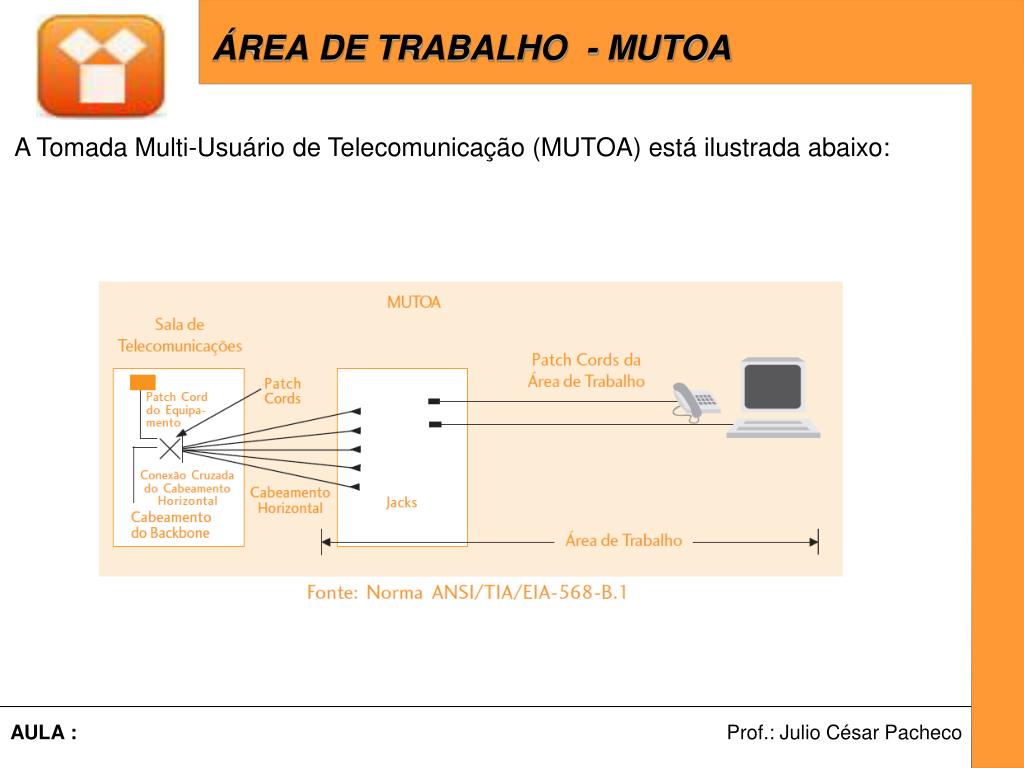

  14. ÁREA DE TRABALHO - MUTOA A Tomada Multi-Usuário de Telecomunicação (MUTOA) está ilustrada abaixo:

  15. ÁREA DE TRABALHO - MUTOA Quando são utilizadas MUTOAs– Tomadas Multi-Usuários de Telecomunicações, as distâncias máximas do Cabeamento Horizontal passam a ser de acordo com a tabela abaixo:

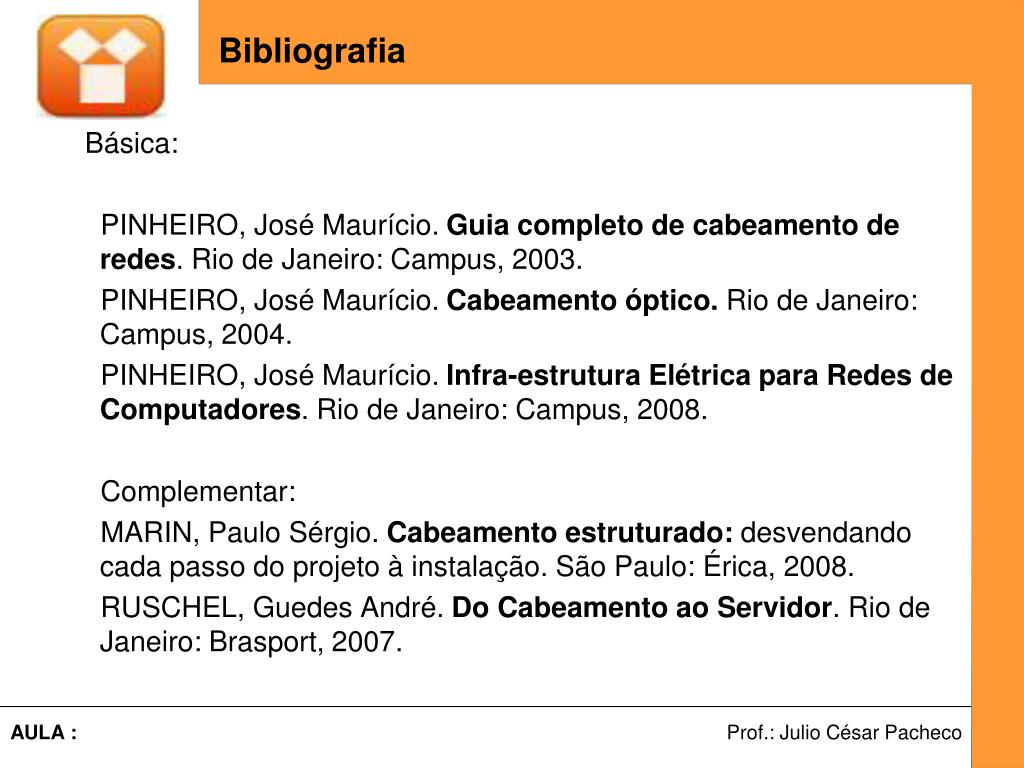

  16. Bibliografia Básica: PINHEIRO, José Maurício. Guia completo de cabeamento de redes. Rio de Janeiro: Campus, 2003. PINHEIRO, José Maurício. Cabeamento óptico. Rio de Janeiro: Campus, 2004. PINHEIRO, José Maurício. Infra-estrutura Elétrica para Redes de Computadores. Rio de Janeiro: Campus, 2008. Complementar: MARIN, Paulo Sérgio. Cabeamento estruturado: desvendando cada passo do projeto à instalação. São Paulo: Érica, 2008. RUSCHEL, Guedes André. Do Cabeamento ao Servidor. Rio de Janeiro: Brasport, 2007.
