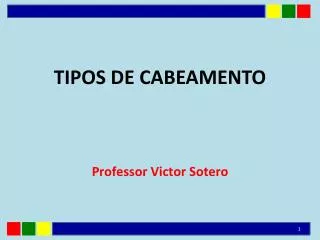

TIPOS DE CABEAMENTO

1. TIPOS DE CABEAMENTO Professor Victor Sotero

2. Meios Físicos para Redes (Cabeamento) Prof. Victor Sotero

3. Cabos de cobre são usados em quase todas as redes locais. Estão disponíveis diferentes tipos de cabos de cobre, cada tipo tem suas vantagens e desvantagens. Uma seleção cuidadosa de cabeamento é a chave para uma operação eficiente de redes. Haja visto que o cobre transporta informações usando corrente elétrica. Visão Geral

4. A conectividade física permitiu um aumento na produtividade tornando possível o compartilhamento de impressoras, servidores e software. Os sistemas de redes tradicionais exigem que as estações de trabalho permaneçam estacionárias permitindo movimentação apenas dentro dos limites dos meios e da área de escritórios. Visão Geral (continuação)

5. A apresentação de tecnologia sem fio elimina essas restrições e oferece uma portabilidade verdadeira ao mundo da computação. Atualmente, a tecnologia sem fio não fornece transferências a alta velocidade, segurança ou confiabilidade no tempo de atividade nas redes cabeadas. Portanto, a flexibilidade da tecnologia sem fio justifica o sacrifício. Visão Geral (Continuação)

6. Especificação de cabos : Meios de cobre:

7. Questionamentos que devem ser feitos antes de iniciar um projeto de redes : Quais são as velocidades para transmissão de dados que podem ser alcançadas quando se usa um determinado tipo de cabo? Meios de cobre:

8. A velocidade da transmissão de bits através do cabo é extremamente importante ? A velocidade da transmissão depende do tipo do meio fisico usado ? Questionamento :

9. Qual é a distância que um sinal pode percorrer através de um certo tipo de cabo antes que a atenuação desse sinal se torne um problema? Questionamento:

10. Tipos mais comuns : Coaxial de 50 e 75 Ohms; Par Trançado(UTP, FTP e STP); Fibra óptica(monomodo e multimodo); Meios de cobre (cabos)

11. Os cabos coaxiais se dividem em : Cabo coaxial fino (Thin Ethernet, 50 Ohms); Cabo coaxial grosso (Thick Ethernet, 75 Ohms). Taxa de transmissão : de 10 a 50 Mbps(Thin Ethernet); Principal Características :

12. Cabo Coaxial 50 Ohms

13. Cabo coaxial fino :

14. Principais características : Apenas um camada de malha e blindagem; Tamanho máximo do segmento (distância da rede) : 185 Metros; Tamanho mínimo do segmento : 0,45 Metros; Cabo coaxial fino :

15. Número máximo de segmentos : 5; Tamanho máximo total com repetidores : 925 Metros; Capacidade por segmento : 30 Hosts; Operava apenas em Half-Duplex; Mais sensível a ruidos, atenuação e latência. Cabo coaxial fino :

16. Cabo coaxial grosso (Thick Ethernet, 75 Ohms)

17. Principais características : Duas malhas e duas lâminas metálicas; Maior resistência mecânica; Trabalha em dois :caminhos : Transmissão (Inbound), e Recepção (OutBound); Primeiro cabo a transmitir a 100 Mbps (2 canais de 50Mbps). Cabo coaxial grosso (Thick Ethernet, 75 Ohms)

18. Era o cabo mais utilizado para a conexão de redes em ambientes industriais, devido a sua maior resistência mecânica e maior resistência á ruídos, atenuação, diafonia e latência. Cabo coaxial grosso (Thick Ethernet, 75 Ohms)

19. Conector BNC para cabos coaxiais (ponta de cabo). BNC - Bayonet Neill and Concelman

20. Conector BNC para cabos coaxiais (conector ponto-a-ponto). BNC - Bayonet Neill and Concelman

21. Cabos STP (Shielded Twisted Pair); O cabo de par trançado blindado (STP) combina as técnicas de blindagem, cancelamento e trançamento de fios; Cada par de fios é envolvido por uma malha metálica, e todos os pares são blindados juntos. Cabos Par Trançado (STP, FTP e UTP):

22. Cabos STP, FTP e UTP • Cabos FTP (Foiled Twisted Pair); • O cabo de par trançado blindado (FTP) combina as técnicas de blindagem, cancelamento e trançamento de fios; • Cada par de fios é envolvido por uma malha metálica.

23. Esquema de construção : CABOS FTP:

24. Cabo STP:

25. o STP e FTP reduz o ruído elétrico dentro dos cabos; Os ruídos externos são também conhecidos como EMI(Interferência Eletromagnética); RFI(Interferência por Freqüência de Rádio); Reduz também a DIAFONIA ou CROSSTALK. Cabos STP e FTP

26. Cabos de rede de par trançado sem blindagem; É um meio de fio de quatro pares usado em uma variedade de redes; Cada um dos 8 fios individuais de cobre no cabo UTP é coberto por material isolante; CABOS UTP (Unshielded Twisted Pair )

27. Esse tipo de cabo usa apenas o efeito de cancelamento, produzido pelos pares de fios trançados para limitar a degradação do sinal causada por EMI e RFI. CABOS UTP (Unshielded Twisted Pair )

28. O cabo de par trançado não blindado tem muitas vantagens. Ele é fácil de ser instalado e mais barato que outros tipos de meios de rede. Aliás, o UTP custa menos por metro do que qualquer outro tipo de cabeamento de redes locais. CABOS UTP (Unshielded Twisted Pair )

29. Modelo de construção : CABOS UTP (Unshielded Twisted Pair )

30. Vantagens : Baixo custo; Fácil manutenção; Diâmetro reduzido; Utilizado em vários tipos de rede; Encontrado em quase todos os locais especializados em equipamentos de rede e/ou informática. CABOS UTP (Unshielded Twisted Pair )

31. Desvantagens : Muito mais propenso a ruídos externos e interferências externas EMI e RFI. Não tem muita resistência física (não se pode puxar demais o cabo). Mais susceptível á latência, diafonia, atenuação e ruídos; Distância máxima: 100 Mts. CABOS UTP (Unshielded Twisted Pair )

32. Existem cabos de CAT1 até CAT7. Como os cabos cat 5 são suficientes tanto para redes de 100 quanto de 1000 megabits, eles são os mais comuns e mais baratos; Geralmente custam em torno de 1 real o metro. Os cabos CAT5 (comuns atualmente) seguem um padrão um pouco mais restrito, por isso dê preferência a eles na hora de comprar. Cabos UTP (Unshielded Twisted Pair )

33. Categoria 1: Utilizado em instalações telefônicas, porém inadequado para transmissão de dados. Sem blindagem, apenas uma capa de plástico protegendo os fios de cobre, contém apenas 2 pares. Categorias de Cabos de Par trançado:

34. Categoria 2: Outro tipo de cabo obsoleto. Permite transmissão de dados a até 2.5 megabits e era usado nas antigas redes Arcnet e thickNet (AUI). Sem blindagem, apenas uma capa de plástico protegendo os fios de cobre também apenas 2 pares de fios. Categorias de Cabos de Par trançado:

35. Categoria 3: Era o cabo de par trançado sem blindagem mais usado em redes há uma década. Pode se estender por até 100 metros e permite transmissão de dados a até 10 Mbps. A principal diferença do cabo de categoria 3 para os obsoletos cabos de categoria 1 e 2 é o entrançamento dos pares de cabos. Categorias de Cabos de Par trançado:

36. Enquanto nos cabos 1 e 2 não existe um padrão definido. Cada par de cabos tem um número diferente de tranças por metro, o que atenua as interferências entre os pares de cabos. Praticamente não existe a possibilidade de dois pares de cabos terem exatamente a mesma disposição de tranças. A partir do cabo CAT3 começou-se a utilizar os cabos com 4 pares de fios. Categoria 3:

37. Categoria 4: Cabos com uma qualidade um pouco melhor que os cabos de categoria 3. Este tipo de cabo foi muito usado em redes Token Ring de 16 megabits. Em teoria podem ser usados também em redes Ethernet de 100 megabits, mas na prática isso é incomum, simplesmente porque estes cabos não são mais fabricados Categorias de Cabos de Par trançado:

38. Categoria 5: Este é o tipo de cabo de par trançado usado atualmente, que existe tanto em versão blindada quanto em versão sem blindagem, a mais comum. A grande vantagem sobre esta categoria de cabo sobre as anteriores é a taxa de transferência: eles podem ser usados tanto em redes de 100 megabits, quanto em redes de 1 gigabit Categorias de Cabos de Par trançado:

39. Categoria 6: Utiliza cabos de 4 pares, semelhantes aos cabos de categoria 5. Este padrão não está completamente estabelecido, mas o objetivo é usa-lo (assim como os 5e) nas redes Gigabit Ethernet. A diferença entre o o CAT5 e o CAT6 é a qualidade. Categorias de Cabos de Par trançado:

40. Categoria 7: Os cabos cat 7 também utilizam 4 pares de fios, porém utilizam conectores mais sofisticados e são muito mais caros. Tanto a freqüência máxima suportada, quanto a atenuação de sinal são melhores que nos cabos categoria 6. Está em desenvolvimento um padrão de 10 Gigabit Ethernet que utilizará cabos de categoria 6 e 7. Categorias de Cabos de Par trançado:

41. Cabos CAT5 e conector RJ45.

42. Por que o cabo UTP, o STP e o FTP são trançados? • Os cabos de categoria 3 (assim como os de categoria 4 e 5) possuem pelo menos 24 tranças por metro e por isso são muito mais resistentes a ruídos externos. • O trançamento faz o chamado cancelamento dos campo magnéticos gerados pelos pares. • Quando um par envia e outro recebe, os campo magnéticos positivos e negativos se anulam com as tranças do cabo.

43. A diafonia ocorre quando um sinal transmitido em um fio interfere ou até mesmo corrompe o sinal que está sendo transmitido no fio adjacente. Fisicamente falando, isto ocorre porque quando um dado está sendo transmitido em um fio, ele gera um campo eletromagnético ao seu redor, e um fio posicionado dentro deste campo eletromagnético funciona como uma antena, capturando o sinal e, assim, modificando o sinal que estava sendo transmitido por este fio. DIAFONIA ou CROSSTALK:

44. A diafonia oriunda do meio físico (cabos) que embaralham o fluxo de sinais elétricos dentro do meio físico. Como a diafonia interfere no desempenho da rede ?

45. O ruído é caracterizado pela interferência de meios externos á rede, ou seja podem ser oriundos de geradores (interferência eletromagnética EMI, fios elétricos etc..) ou pode ainda ser de gerado por fontes de rádio freqüência RFI. Ruído:

46. Sempre que forem lançados cabos de rede deve-se tomar muito cuidado com os fatores externos que podem comprometer o desempenho da rede. O ruído é causado por fontes externas, a diafonia ou crosstalk é causada por meios internos (cabos despadronizados, crimpagem incorreta, emendas, entre outros.... Lembrete:

47. O que pode causar interferência eletromagnética em uma rede ? • Fontes de Luz Fluorescente; • Motores Elétricos; • Motores de combustão; • Fontes de energia elétrica; • Fontes Magnéticas (eletroimãs) • Antenas de TV, AM/FM e telefonia. • Indutância Elétrica; • Fontes de Raios X; • Fontes de Raios Gama; • Fontes de Raios Ultravioleta.

48. O que pode ser feito para evitar estes problemas? • Evitar ao máximo expor cabos de rede ás fontes eletromagnéticas; • Se necessário expor, usar cabos blindados se necessário. • Sempre, identifique as canaletas que se encontram os cabos de rede; • Alertar as demais pessoas (eletricistas) sobre o problema do ruído e como evitá-lo; • Sempre supervisionar o trabalho de lançamento de cabos;

49. A latência pode ser dita como o atraso na troca de mensagens de ida e volta, ou seja, tanto o envio como a confirmação do recebimento do pacote tem de ser semelhantes) quando ocorre uma diferença entre ambos, podemos dizer que está ocorrendo a LATÊNCIA. LATÊNCIA:
