Presentation Transcript

Correa l.jpg
CORREA

Es un aro de material flexible que cubre las dos poleas y permite su movimiento.

POLEA

Es una rueda ranurada que gira alrededor de un eje; por la ranura se hace pasar una cuerda, cadena o correa.

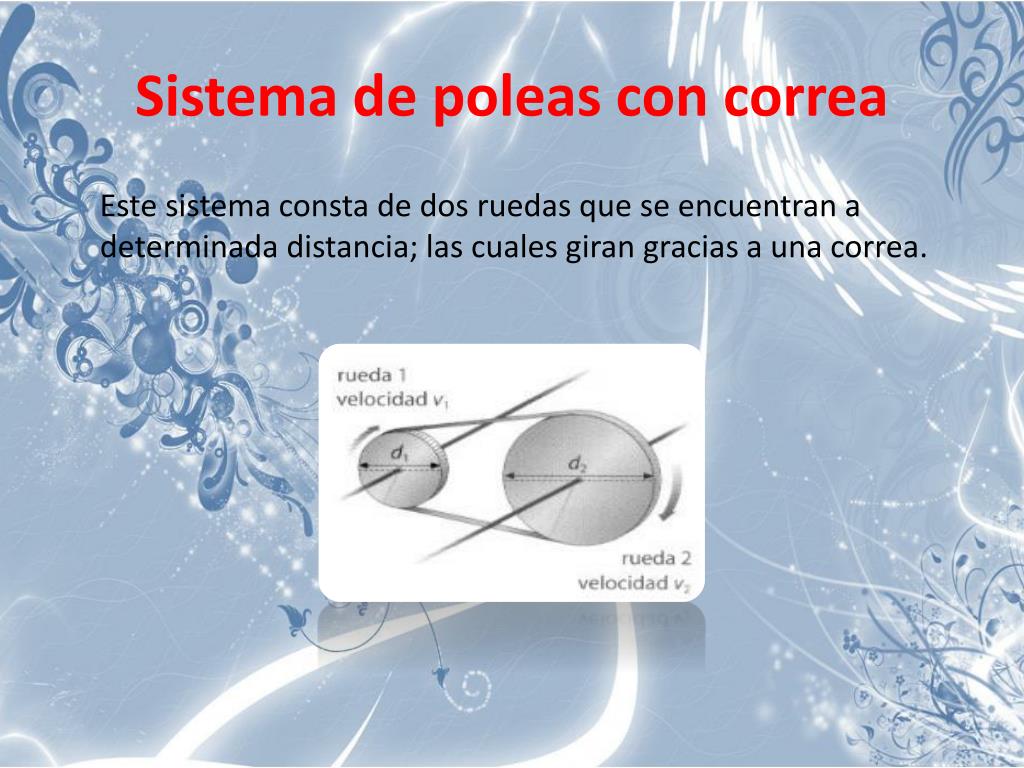

Sistema de poleas con correa l.jpg
Sistema de poleas con correa

Este sistema consta de dos ruedas que se encuentran a determinada distancia; las cuales giran gracias a una correa.


Multiplicador de velocidades l.jpg
Multiplicador de velocidades

Este emite un movimiento el cual permite disminuir, aumentar o mantener la velocidad de giro del eje conductor.


Sistema multiplicador de velocidad mas simple l.jpg
Sistema multiplicador de velocidad mas simple

Cada componente cumple una función especifica.

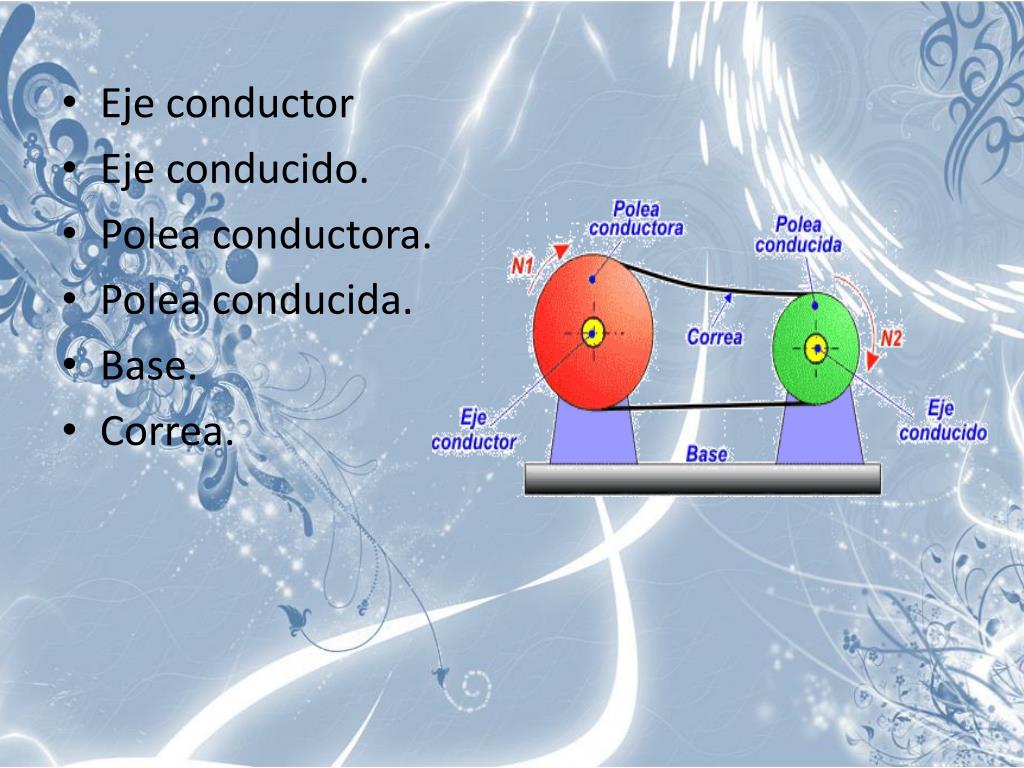

Slide6 l.jpg

  • Eje conductor

  • Eje conducido.

  • Polea conductora.

  • Polea conducida.

  • Base.

  • Correa.


Slide7 l.jpg

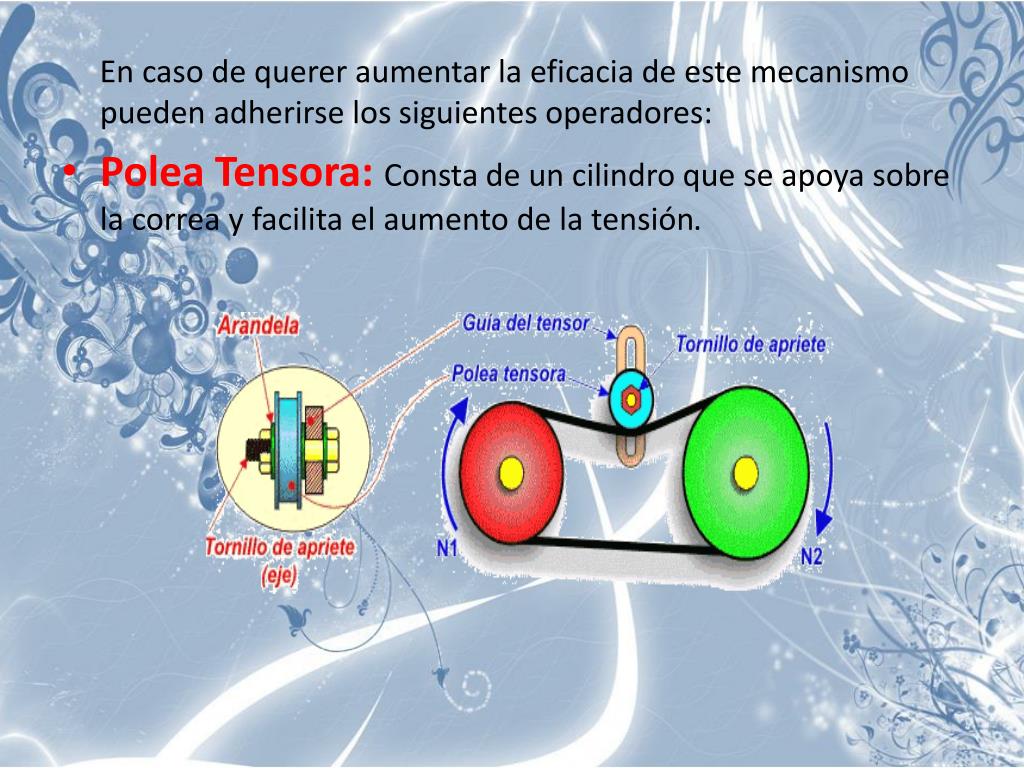

En caso de querer aumentar la eficacia de este mecanismo pueden adherirse los siguientes operadores:

  • Polea Tensora:Consta de un cilindro que se apoya sobre la correa y facilita el aumento de la tensión.


Slide8 l.jpg

  • Polea Loca: Esta se encuentra constituida por dos poleas de igual o diferente diámetro que no realizan movimiento sobre ningún eje motriz.


Posibilidades del multiplicador de las velocidades l.jpg
Posibilidades del multiplicador de las velocidades:

  • Disminuir la velocidad de giro:Se da en caso de que la polea conductora sea menor que la conducida.


Slide10 l.jpg

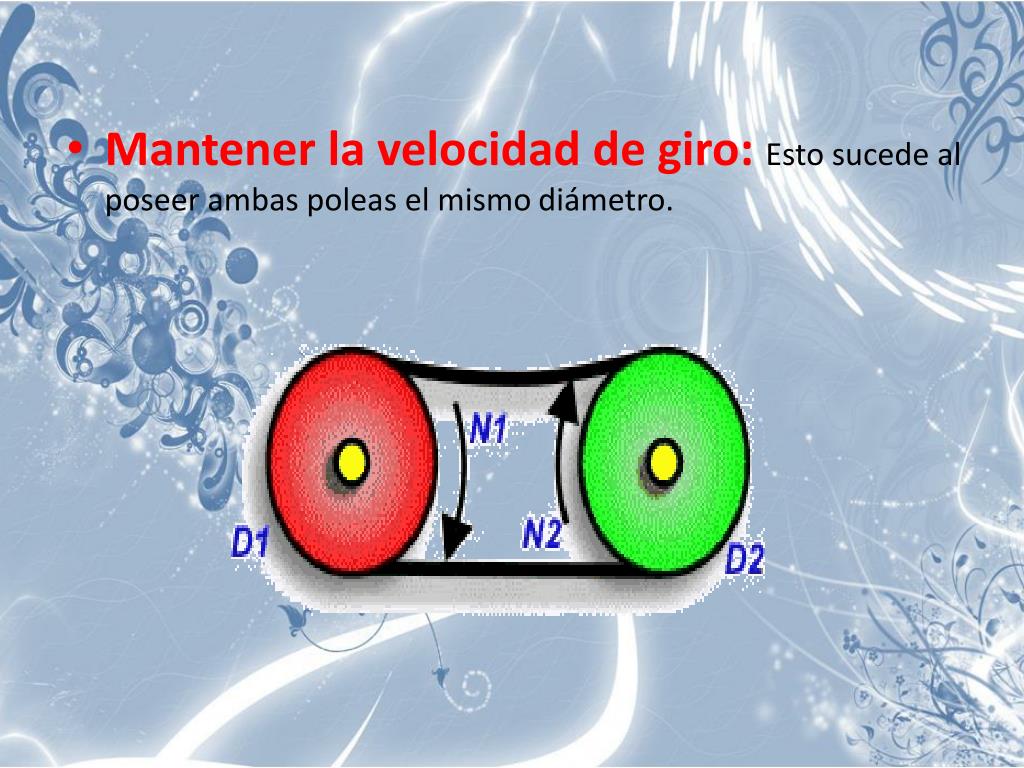

Slide11 l.jpg


Slide12 l.jpg


Tren de poleas con correa l.jpg
Tren de poleas con correa

Consta este de un sistema de poleas con correa, que lo conforman por mas de dos ruedas

utilizado para transmitir un movimiento giratorio entre dos ejes con gran reducción o aumento de la velocidad de giro…

El elemento que es fundamental en este mecanismo es la

Polea doble: Esta consta de dos poleas que tienes diámetros diferente.


Slide14 l.jpg

Este sistema se monta en cadena de manera que en cada polea doble una haga la vez de conducida de la anterior y otra conductora de la siguiente.


Slide15 l.jpg

Sistema de Polea Correa

José Martínez

José Domínguez

Andrés Salgado

Iván Suarez

Alexis Tamara

11ºB

Lic. Eleucy Fuentes

Tecnología e Informática

Institución Educativa El Nacional

Sahagún. Córdoba

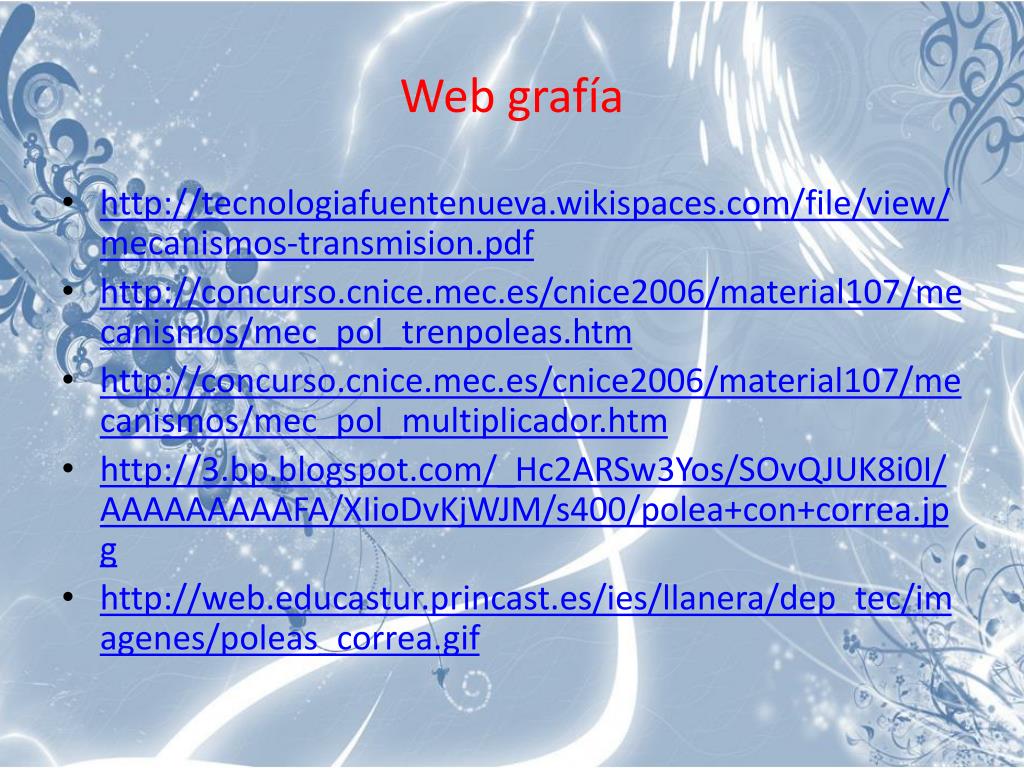

Web graf a l.jpg
Web grafía

  • http://tecnologiafuentenueva.wikispaces.com/file/view/mecanismos-transmision.pdf

  • http://concurso.cnice.mec.es/cnice2006/material107/mecanismos/mec_pol_trenpoleas.htm

  • http://concurso.cnice.mec.es/cnice2006/material107/mecanismos/mec_pol_multiplicador.htm

  • http://3.bp.blogspot.com/_Hc2ARSw3Yos/SOvQJUK8i0I/AAAAAAAAAFA/XIioDvKjWJM/s400/polea+con+correa.jpg

  • http://web.educastur.princast.es/ies/llanera/dep_tec/imagenes/poleas_correa.gif
