Fazer um circuito que visualize nos LEDs o estado de um contador binário de 4 bits

Tarefa 1. Fazer um circuito que visualize nos LEDs o estado de um contador binário de 4 bits O contador só deve funcionar (contar) se o botão esquerdo for pressionado Caso contrário é apenas visualizado o estado corrente do contador

kuame-simon
Download Presentation

Fazer um circuito que visualize nos LEDs o estado de um contador binário de 4 bits

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

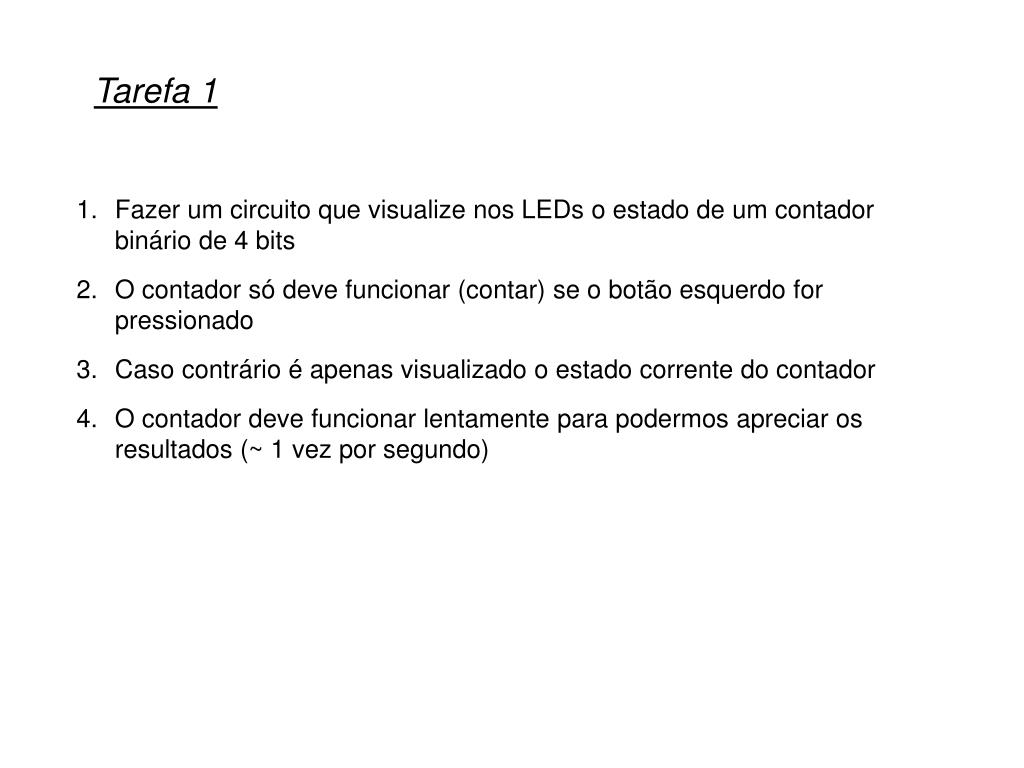

  1. Tarefa 1 • Fazer um circuito que visualize nos LEDs o estado de um contador binário de 4 bits • O contador só deve funcionar (contar) se o botão esquerdo for pressionado • Caso contrário é apenas visualizado o estado corrente do contador • O contador deve funcionar lentamente para podermos apreciar os resultados (~ 1 vez por segundo)

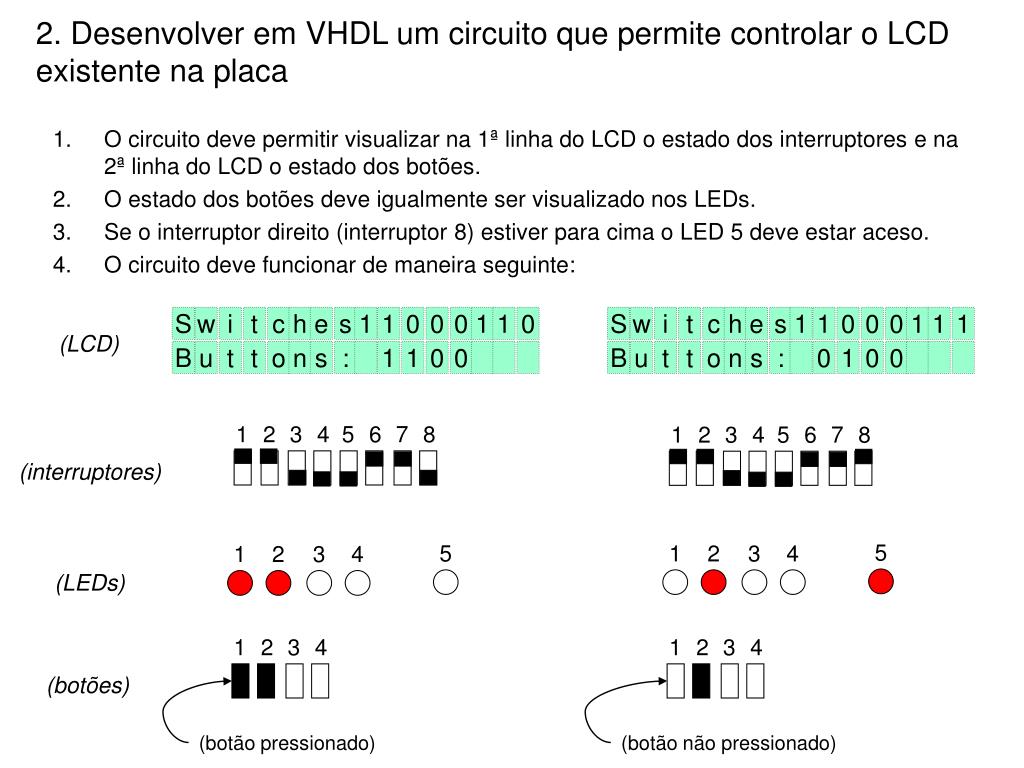

  2. S S w w i i t t c c h h e e s s 1 1 1 1 0 0 0 0 0 0 1 1 1 1 0 1 B B u u t t t t o o n n s s : : 1 0 1 1 0 0 0 0 1 2 3 4 5 6 7 8 5 1 2 3 4 1 2 3 4 2. Desenvolver em VHDL um circuito que permite controlar o LCD existente na placa • O circuito deve permitir visualizar na 1ª linha do LCD o estado dos interruptores e na 2ª linha do LCD o estado dos botões. • O estado dos botões deve igualmente ser visualizado nos LEDs. • Se o interruptor direito (interruptor 8) estiver para cima o LED 5 deve estar aceso. • O circuito deve funcionar de maneira seguinte: (LCD) 1 2 3 4 5 6 7 8 (interruptores) 5 1 2 3 4 (LEDs) 1 2 3 4 (botões) (botão pressionado) (botão não pressionado)
