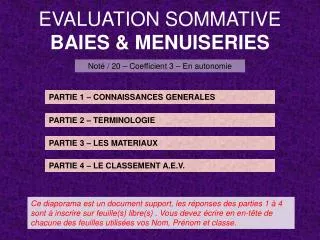

1. EVALUATION SOMMATIVEBAIES & MENUISERIES Noté / 20 – Coefficient 3 – En autonomie PARTIE 1 – CONNAISSANCES GENERALES PARTIE 2 – TERMINOLOGIE PARTIE 3 – LES MATERIAUX PARTIE 4 – LE CLASSEMENT A.E.V. Ce diaporama est un document support, les réponses des parties 1 à 4 sont à inscrire sur feuille(s) libre(s) . Vous devez écrire en en-tête de chacune des feuilles utilisées vos Nom, Prénom et classe.

2. CONNAISSANCES GENERALES 1-1] Donnez une définition des baies et précisez leurs fonctions. 1-2] Que signifient la L.N.B. et la H.N.B. et à quoi correspondent-elles ? (pour une fenêtre et pour une porte...). 1-3] Donnez 4 types d’ouverture de fenêtre. 1-4] Symboles: quel type de trait (interrompu, continu, fin, renforcé…) est utilisé pour représenter l’ouverture vers l’intérieur d’un vantail de fenêtre vu de l’extérieur ? 1-5] Existe-t-il une norme fixant les dimensions des vantaux des portes intérieures en bois ?

3. TERMINOLOGIE – LES BAIES Trouvez parmi la liste d’éléments d’ouvrage suivants, celui ou ceux correspondant à chaque définition. Éléments : Un tableau - Un linteau - Un appui de fenêtre - Un larmier - Un seuil - Une baie - Une huisserie - Un châssis - Une feuillure - Un rejingot - Un mur d’allège DEFINITIONS 2-1] Portion de mur située entre l’appui de fenêtre et le plancher. 2-2] Surface verticale qui limite les baies. 2-3] Réservation, située dans les tableaux et le linteau d’une baie, servant à recevoir les parties fixes des menuiseries. 2-4] Poutre située en partie supérieure d’une baie. 2-5] Élément horizontal en béton situé en partie inférieure d’une baie, servant à évacuer l’eau de pluie et à recevoir la pièce d’appui de la menuiserie. 2-6] Partie inférieure d’une baie pour porte ou porte-fenêtre.

4. TERMINOLOGIE 2-7] Donnez le nom des éléments repérés A,B,C,D,E,F et G. B F A D G C E

5. TERMINOLOGIE intérieur 2-8] Donnez le type d’ouverture de chacune de ces fenêtres. F1 F2 intérieur F3

6. LES MATERIAUX 3-1] Citez 4 matériaux entrant dans la fabrication des menuiseries. 3-2] Quel est l’inconvénient principal du polychlorure de vinyle ? 3-3] Donnez deux avantages de l’aluminium dans la réalisation des menuiseries. 3-4] Quel matériau est isolant, décoratif, écologique et économique mais nécessitant un entretien régulier ? 3-5] Dans le cas d’un double vitrage, comment appelle-t-on l’élément périphérique rigide qui sépare les deux verres : un séparateur, un intercalaire, une entretoise ou un espaceur ? 3-6] Qu’est-ce que le facteur solaire.

7. LE CLASSEMENT A.E.V. 4-1] Que définit le classement A.E.V. ? 4-2] On détermine le classement A.E.V. d’une menuiserie en fonction de son exposition; quels sont les trois paramètres à prendre en compte ? 4-3] Soit une maison de plain-pied isolée (hors agglomération) dans le Finistère (BRETAGNE) à 15km du bord de mer. Donner le classement AEV minimum des fenêtres de cette construction. 4-4] Soit une résidence type R+4 (RdC + 4 étages) à PARIS. Chaque niveau a une hauteur de 2,8m. Donner le classement A.E.V. minimum des fenêtres du dernier étage. Les deux diapositives suivantes servent de supports aux questions 4-3 et 4-4

8. LE CLASSEMENT A.E.V. SUITE diapo suivante …

9. LE CLASSEMENT A.E.V.

10. C'EST FINI !
