  1. PRIPOPrincipy počítačů 24.11.2009 – cvičení č. 9 De Morganovy zákony Martin Adámek

  2. Organizační drobnosti • docházka PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  3. Odvození 1 pravdivostní tabulka – vstupy A, B • 1) A AND B • pro y=1 musí být oba vstupy „1“ (y=1 ~ oba) • i jedna nula na vstupu způsobí y=0 • 2) NAND (negace –““–) • pro y=1 musí být alespoň jeden vstup „0“(y=1 ~ ne_oba, max. jeden) • pro y=0 musí být oba vstupy „1“ • 3) Anon + Bnon • v příp. A+B musí pro y=1 alespoň jeden vstup být „1“ • =>zde pro y=1 musí alespoň jeden vstup být „0“ (jeho negace je „1“) • (y=1 ~ ne_oba, max. jeden) • právě pokud jsou oba vstupy „1“ =>jejich negace jsou „0“ =>y=0+0=0 • 4) ad2 = ad3 => (a*b)non = anon+bnon PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  4. Odvození 2 • analogicky zvládnete odvodit druhou (samostat.) tabulku: 1) A+B stačí jedna „1“, aby y=1 (y=1 ~ alespoň_jeden) 2) NOR (negace –““–) stačí jedna „1“, aby y=0 jsou nutné oba vstupy „0“, aby y=1 (y=1 ~ ani_jeden) 3)A*B (AND) jsou nutné oba vstupy „1“, aby y=1 (y=1 ~ oba) 4)Anon*Bnon jsou nutné oba vstupy „0“, aby y=1 (y=1 ~ ani_jeden) stačí jedna „1“, aby y=0 5) ad2 = ad4 => (a+b)non = anon*bnon PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  5. De Morganovy vztahy (zákony) PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  6. Pochopení – důsledkyR.život • Při přenášení negace ze vstupních proměnných za výstup log. fce, nebo naopak (při přenášení negace v alg. výrazu nad operátor, nebo vedle něj)se OR mění na AND, a naopak • podobně jako při násobení nerovnice záporným číslem se otáčí nerovnost PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

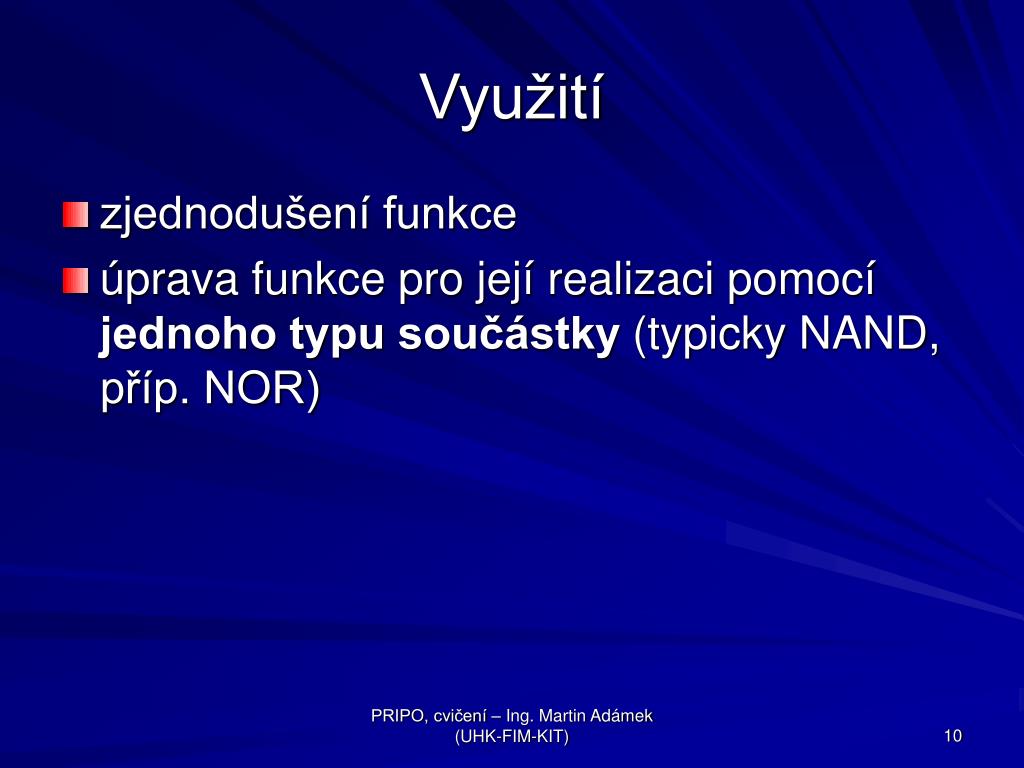

  7. Využití • zjednodušení funkce • úprava funkce pro její realizaci pomocí jednoho typu součástky (typicky NAND, příp. NOR) PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  8. De Morganovy vztahy / zákony • převod mezi součinem a součtem • vysvětlení NOR a NAND • realizovatelnost NOT, AND, OR jedním typem součástky (několikerým použitím jedné fce) PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  9. Procvičení • Realizujte logickou funkci co nejnižším počtem členů NAND: • Karnaughova mapa • tentokrát stačí „1“, pro přehlednost vynechte „0“ • oblasti • algebraický výraz • De M. úprava pro NAND • nákres zapojení • k dispozici 2,3,4vstupové NANDy (ne 1vstupové!) • svisle si natahejte nejen vstupy, ale více vpravo i jejich negace PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  10. Vytvoření logické fce • pravdivostní tabulka podle zadání (vstupy, výstupy) • Karnaughova mapa • algebraický výraz • minimalizace alg. výrazu (Booleova algebra) • převod výrazu pro realizovatelnost zvoleným typem součástky, např. NAND (De Morganovy zákony) • nakreslení schématu zapojení • (fyzická realizace a testování) K zápočtu se nevyžaduje schopnost odříkání tohoto seznamu kroků, ale schopnost samostatné komplexní realizace bodů 2-6. PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)

  11. Od příště... • Opakování, procvičování • sérioparalelní zapojení • převody mezi číselnými soustavami • odčítání součtem v doplňkovém kódu • logické funkce • Karnaughova mapa, oblasti • vyjádření algebraickým výrazem • úprava podle Boolea a De Morgana • nákres zapojení PRIPO, cvičení – Ing. Martin Adámek (UHK-FIM-KIT)
