Presentation Transcript


Dfm

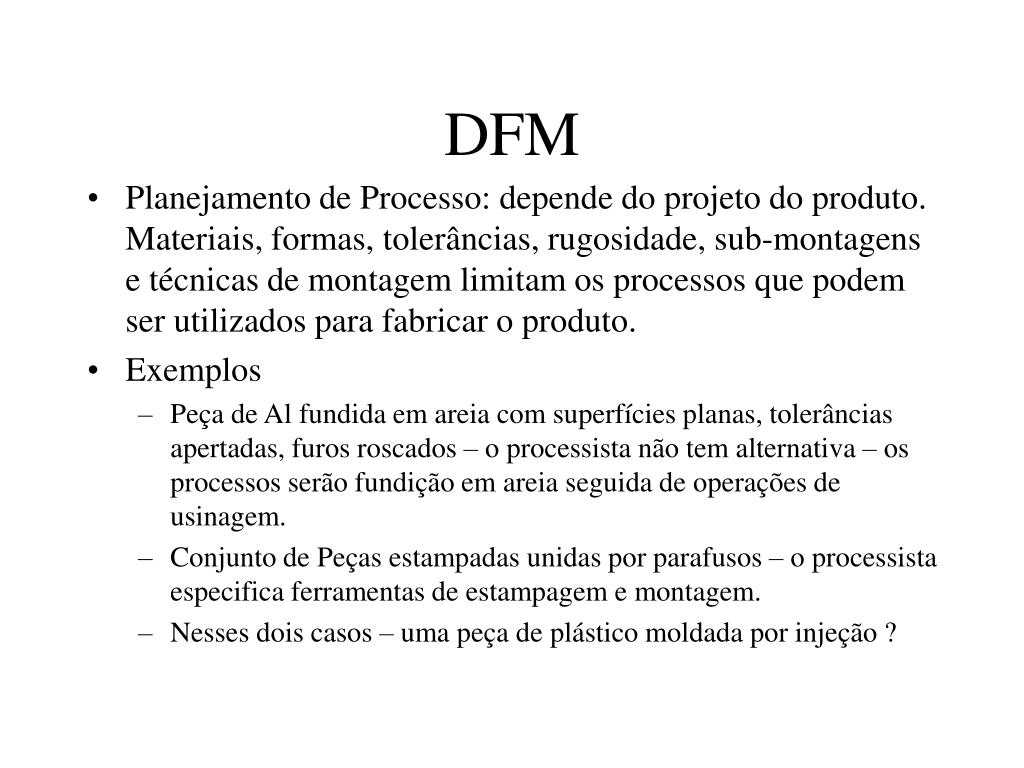

DFM

  • Planejamento de Processo: depende do projeto do produto. Materiais, formas, tolerâncias, rugosidade, sub-montagens e técnicas de montagem limitam os processos que podem ser utilizados para fabricar o produto.

  • Exemplos

    • Peça de Al fundida em areia com superfícies planas, tolerâncias apertadas, furos roscados – o processista não tem alternativa – os processos serão fundição em areia seguida de operações de usinagem.

    • Conjunto de Peças estampadas unidas por parafusos – o processista especifica ferramentas de estampagem e montagem.

    • Nesses dois casos – uma peça de plástico moldada por injeção ?


Dfm

  • Engenharia de Fabricação alerta o Engenharia de Produto sobre facilidade de fabricação.

  • Ideal : projetar produtos com alta funcionalidade e facilidade de fabricação.

  • DFM e DFA são acoplados.

  • DFM/A em algumas empresas é expandido para considerar outros aspectos como: mercado, inspeção, manutenção e outros. Esta visão abrangente caracteriza a engenharia simultânea. (CE).

  • DFM/A é um enfoque de projeto que considera sistematicamente a facilidade de fabricação e montagem.

  • DFM/A depende de: mudanças organizacionais, recomendações e princípios de projeto.


Dfm

  • DFM/A gerenciamento:

    • Proporcionar interação entre o projeto e a fabricação;

    • Pode ser implementado pela formação de times de projeto constituídos por projetistas e processistas e outros especialistas como qualidade, materiais, etc.

    • Engenharia de manufatura ser consultor em período integral.


Dfm a princ pios e recomenda es

DFM/A princípios e recomendações

  • Minimize o número de componentes, proporciona: redução do custo de montagem, aumento da confiabilidade do produto final, facilita a desmontagem e manutenção, facilita a automação da montagem, diminui o número de ordens de serviço facilitando o controle de estoques e aquisição de matéria-prima.

  • Utilize componentes padronizados disponíveis: reduz trabalho de projeto, diminui número de peças a fabricar, possibilita aumento de descontos na aquisição.

  • Utilize peças semelhantes: tecnologia de grupo pode ser aplicada, descontos na aquisição, uso de fabricação celular.


Dfm

  • Projetar para facilitar a fabricação da peça: utilização de netshape ou near net shape quando possível, simplifique a forma, evite features desnecessários, evite especificar rugosidades menores que a necessária.

  • Projete com tolerâncias adequadas a capacidade de processo

    • Evite tolerâncias menores que a capacidade de processo;

    • Especifique tolerâncias bilaterais.

  • Projete o produto à prova de erros de montagem

    • Montagem não pode ser ambígua.

    • Montagem somente em um sentido

    • Features especiais devem ser aplicados.

  • Minimize componentes flexíveis, tais como os feitos de borracha, correias, gaxetas e cabos.


Dfm

  • Projeto para facilitar a montagem

    • Utilize features como chamfros e cones em peças;

    • Peça base onde os componentes são montados;

    • Utilize projeto modular;

    • Projete a montagem para adição de componentes na direção vertical ( produção em massa, automação fixa pode ser preparada para montagem em diversas direções).

    • Evite junções roscadas, como parafusos e porcas, onde possível, especialmente em montagem automatizada use técnicas de montagem rápidas com encaixes ou colagem.

    • Minimize o número de diferentes técnicas de união.

  • Projeto Modular

    • Cada sub-montagem deve ter de 5 a 15 peças.

    • Facilita manutenção, montagem manual ou automatizada, reduz estoques e tempo de montagem.


Dfm

  • Formas das peças e produtos para facilitar o processo de ambalagem

    • Compatibilidade com equipamentos automatizados;

    • Facilidade de envio para o cliente;

    • Uso de embalagens padronizadas.

  • Elimine ou reduza a necessidade de ajustes: muitos produtos montados necessitam de ajustes, estes devem ser minimizados porque demandam muito tempo.

  • Comentários

    • Estas regras são regras gerais, outras regras dependem e são específicas dos processos de fabricação utilizados.

    • Algumas regras são conflitantes, como exemplo:

      • uma recomenda forma simples e outra para montagem recomenda a adição de features para minimizar ou evitar a montagem incorreta

      • Uma recomenda juntar peças e outra para simplificar

      • É comum DFM conflitar com DFA.


Dfm

  • Benefícios do DFM/A são:

    • Redução do tempo de lançamento de produtos.

    • Diminuição do número de peças no produto final.

    • Facilidade de montagem.

    • Redução de custos de produção.

    • Maior qualidade do produto

    • Maior satisfação do cliente.
