Real life design cases

Real Life Design Cases

Sus Lundgren


On design

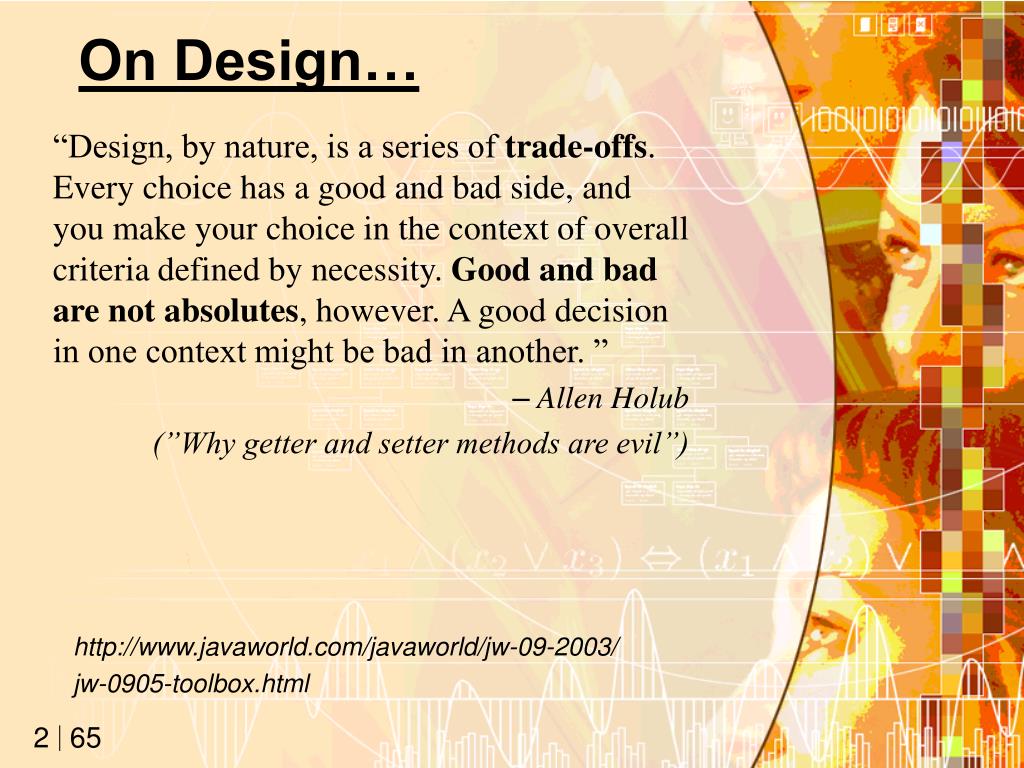

On Design…

“Design, by nature, is a series of trade-offs. Every choice has a good and bad side, and you make your choice in the context of overall criteria defined by necessity. Good and bad are not absolutes, however. A good decision in one context might be bad in another. ”

  • Allen Holub

    (”Why getter and setter methods are evil”)

    http://www.javaworld.com/javaworld/jw-09-2003/

    jw-0905-toolbox.html


My dragon s gold

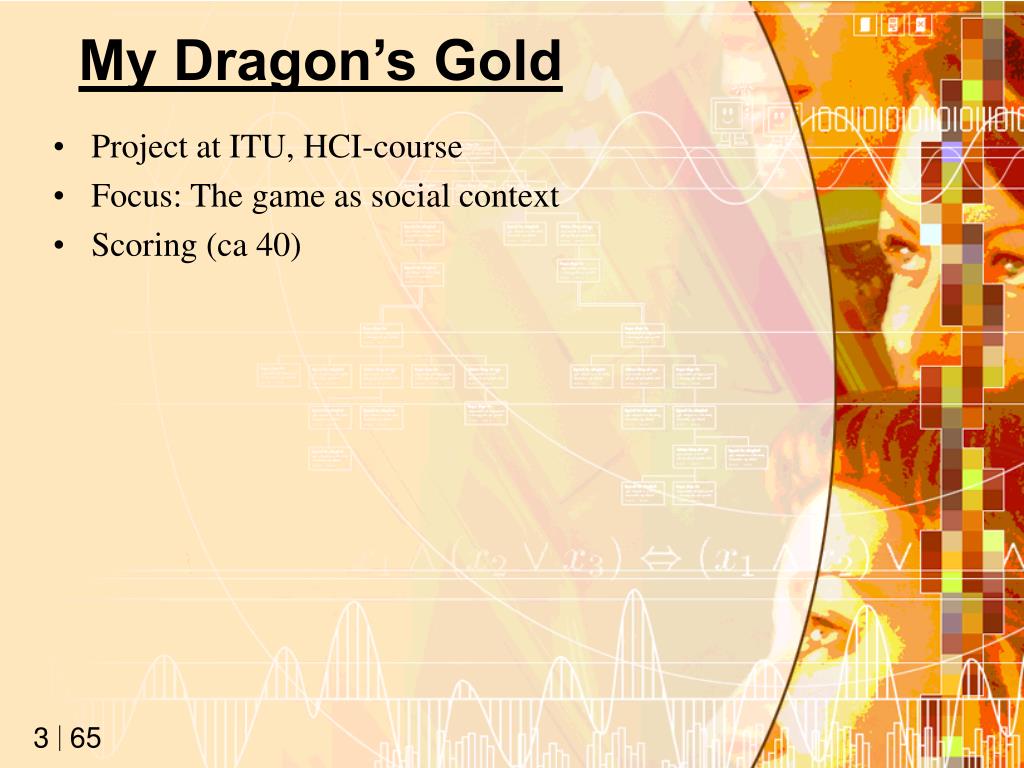

My Dragon’s Gold

  • Project at ITU, HCI-course

  • Focus: The game as social context

  • Scoring (ca 40)


Apple instructions 1

Apple Instructions 1

  • Bruce Tognazzini, 1979, Apple II Plus

  • Task: Find out if the user is using a color monitor

  • Users: New owners, customers in computer stores, memebers in a class

  • Test users: Customers in computer stores, non-computerists in a classroom environment, friends, relatives


Iteration 1

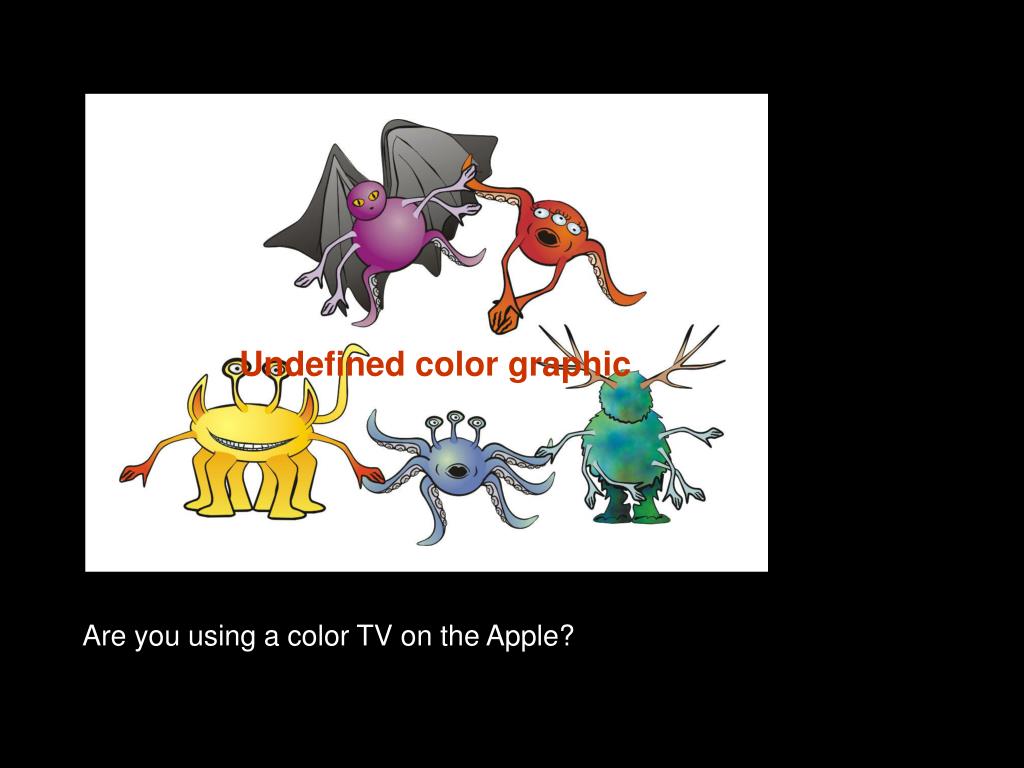

Iteration 1

Are you using a color TV on the Apple?

Undefined color graphic


1st iteration

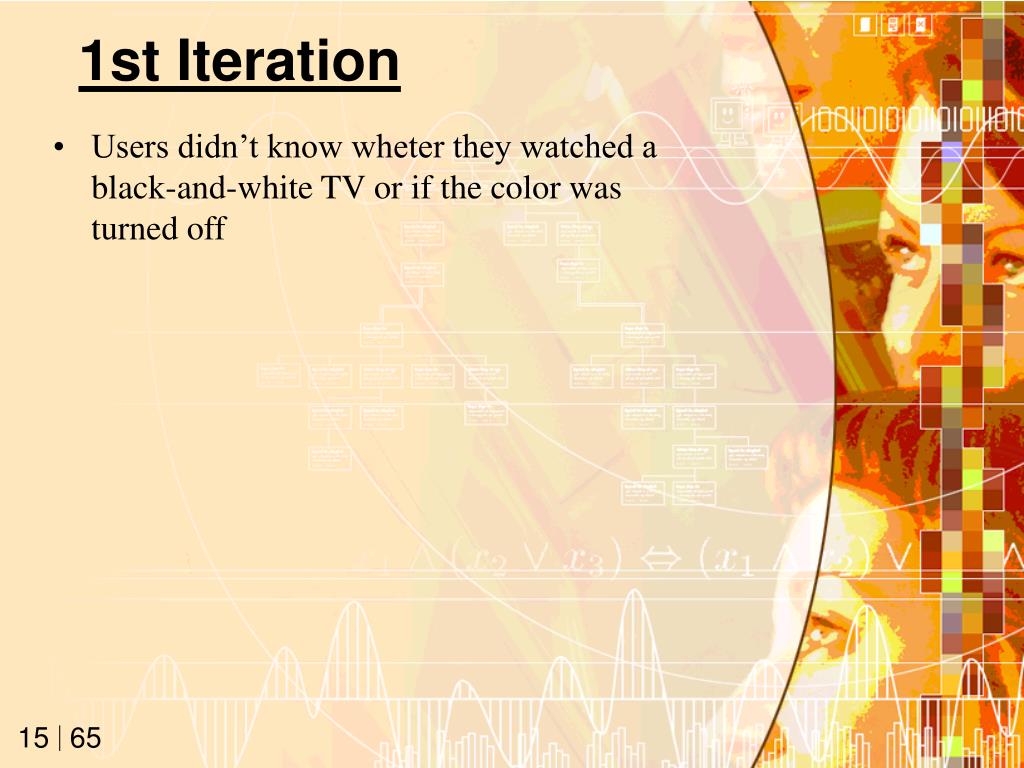

1st Iteration

  • Users didn’t know wheter they watched a black-and-white TV or if the color was turned off


Iteration 11

Iteration 1

Is the picture above in color?

Undefined color graphic


2nd iteration

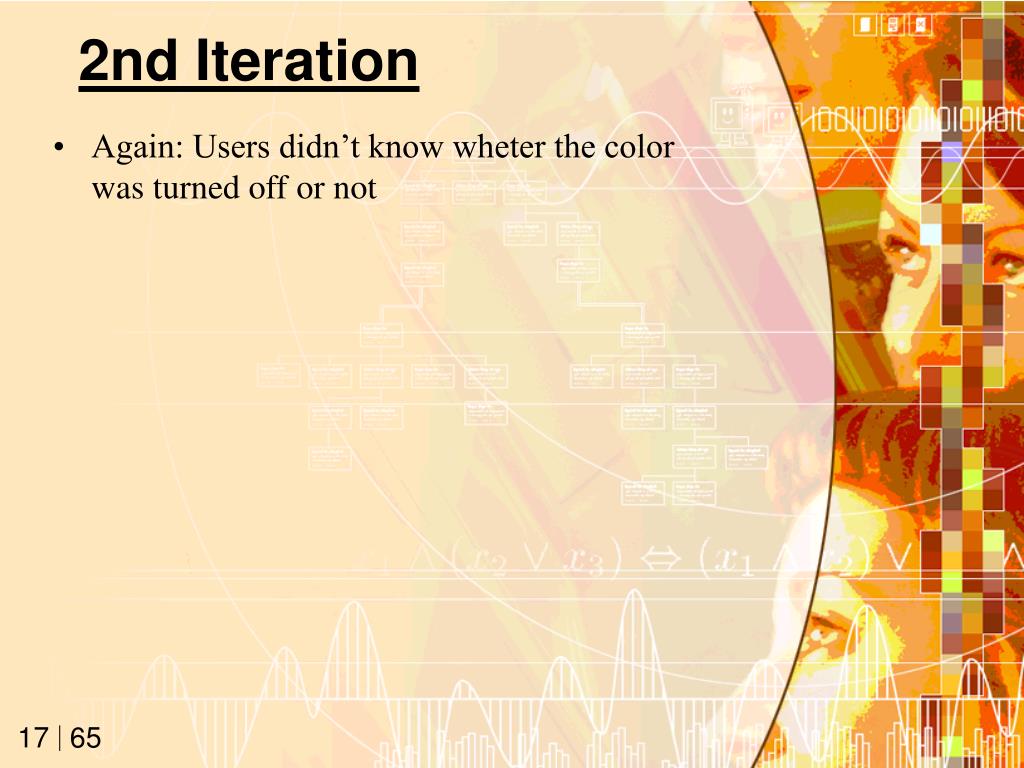

2nd Iteration

  • Again: Users didn’t know wheter the color was turned off or not


Real life design cases

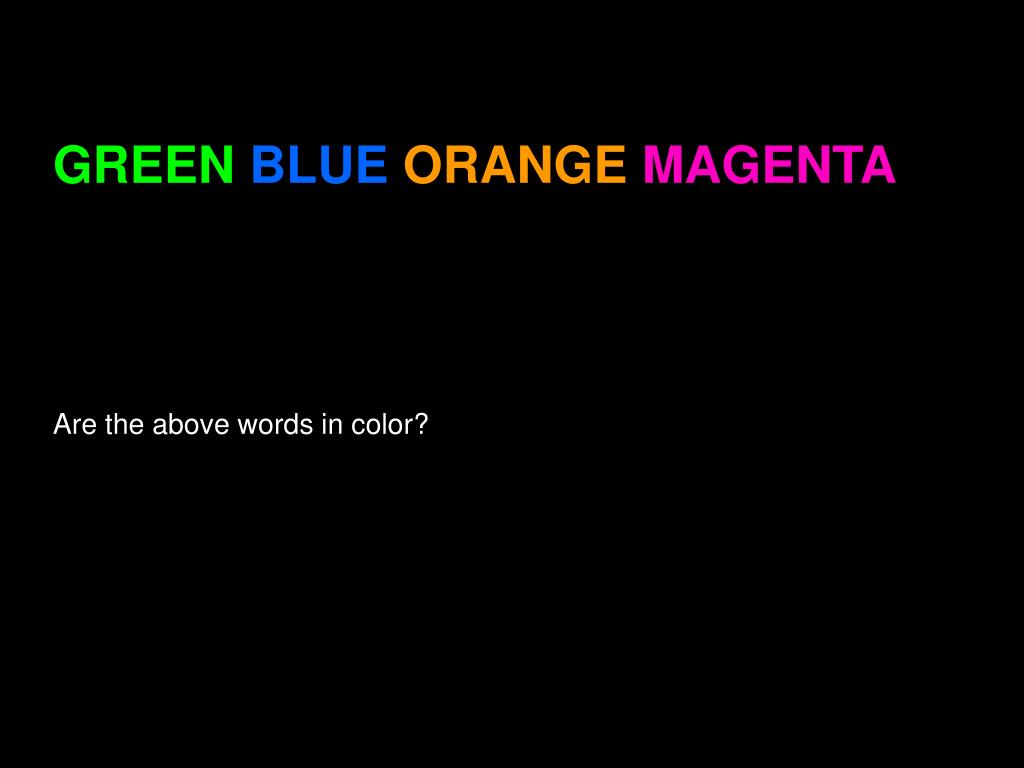

GREENBLUEORANGEMAGENTA

Are the above words in color?


3rd iteration

3rd Iteration

  • Failure rate:

    • Color TV – users: None

    • Black and white monitor users: none

    • BUT…


Real life design cases

GREEN BLUE ORANGE MAGENTA

Are the above words in color?


3rd iteration1

3rd Iteration

  • Failure rate:

    • …green-screen monitor users: 100%


Real life design cases

GREENBLUEORANGEMAGENTA

Are the above words in more than one color?


4th iteration

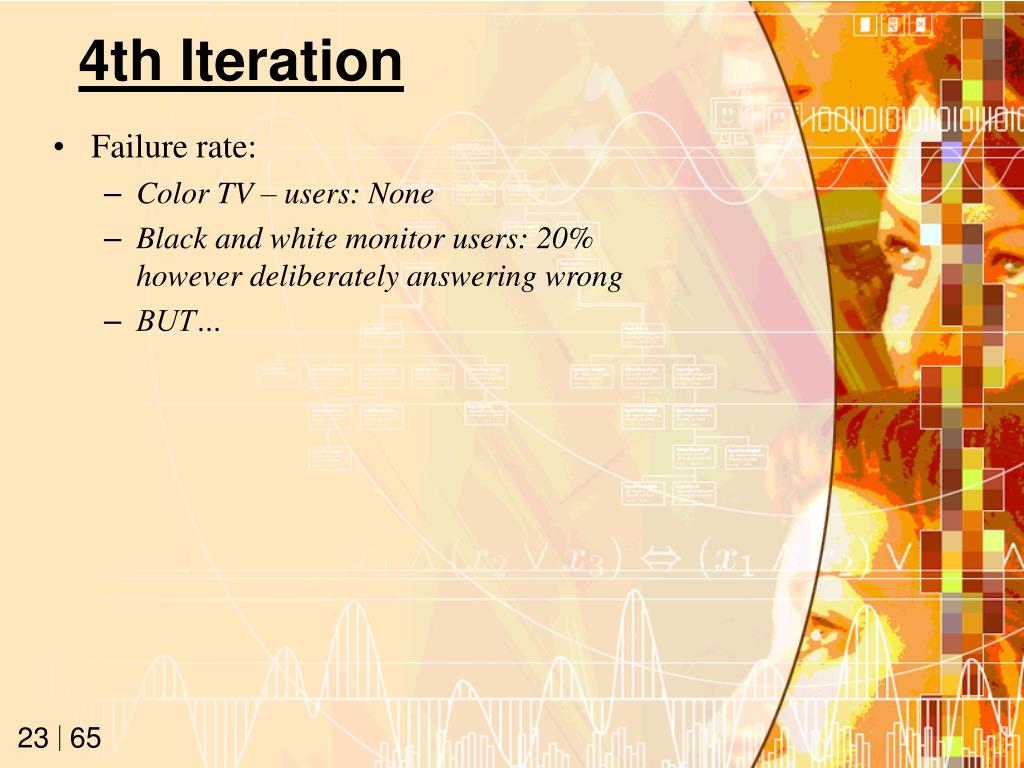

4th Iteration

  • Failure rate:

    • Color TV – users: None

    • Black and white monitor users: 20% however deliberately answering wrong

    • BUT…


Real life design cases

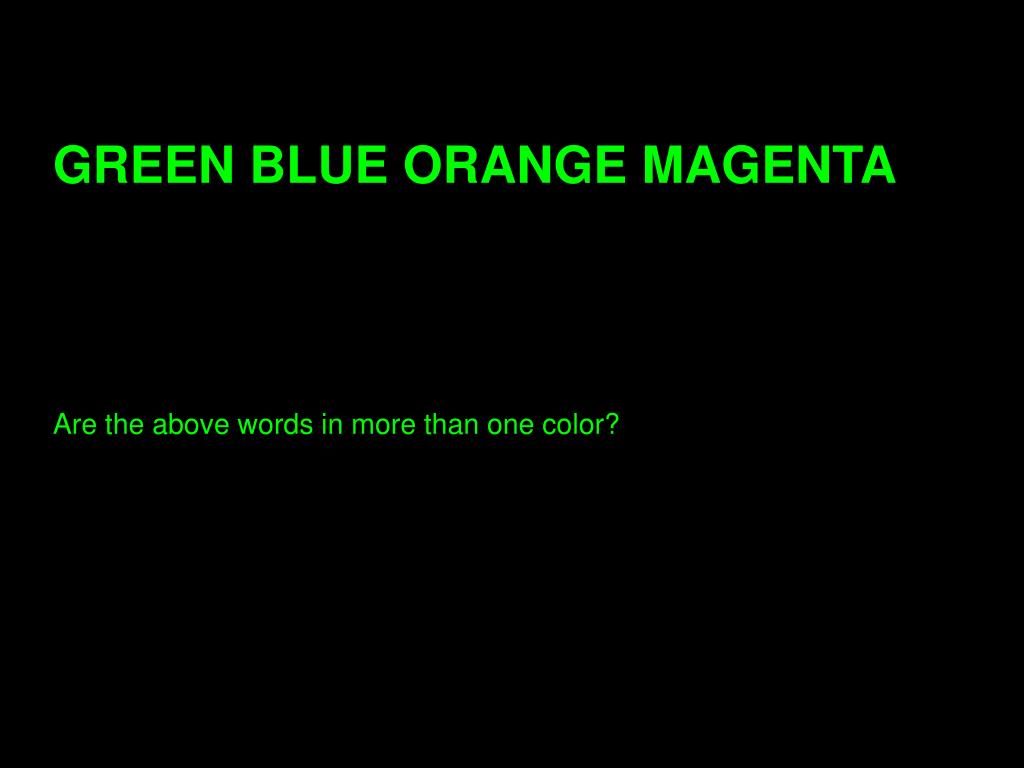

GREEN BLUE ORANGE MAGENTA

Are the above words in more than one color?


4th iteration1

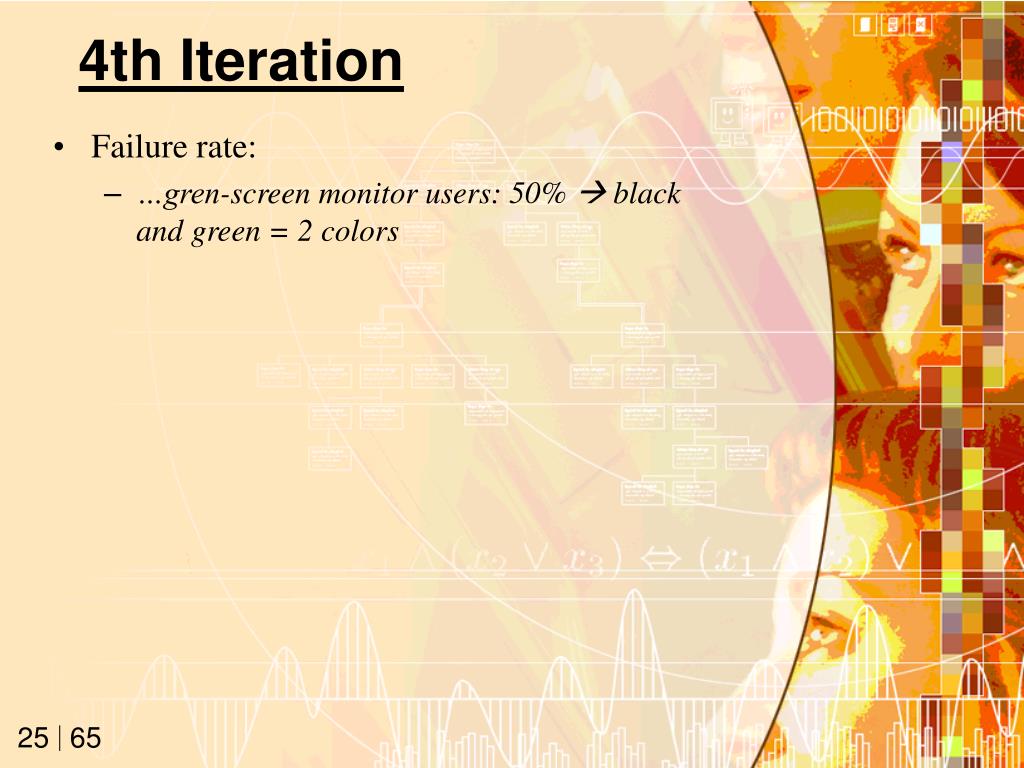

4th Iteration

  • Failure rate:

    • …gren-screen monitor users: 50%  black and green = 2 colors


Real life design cases

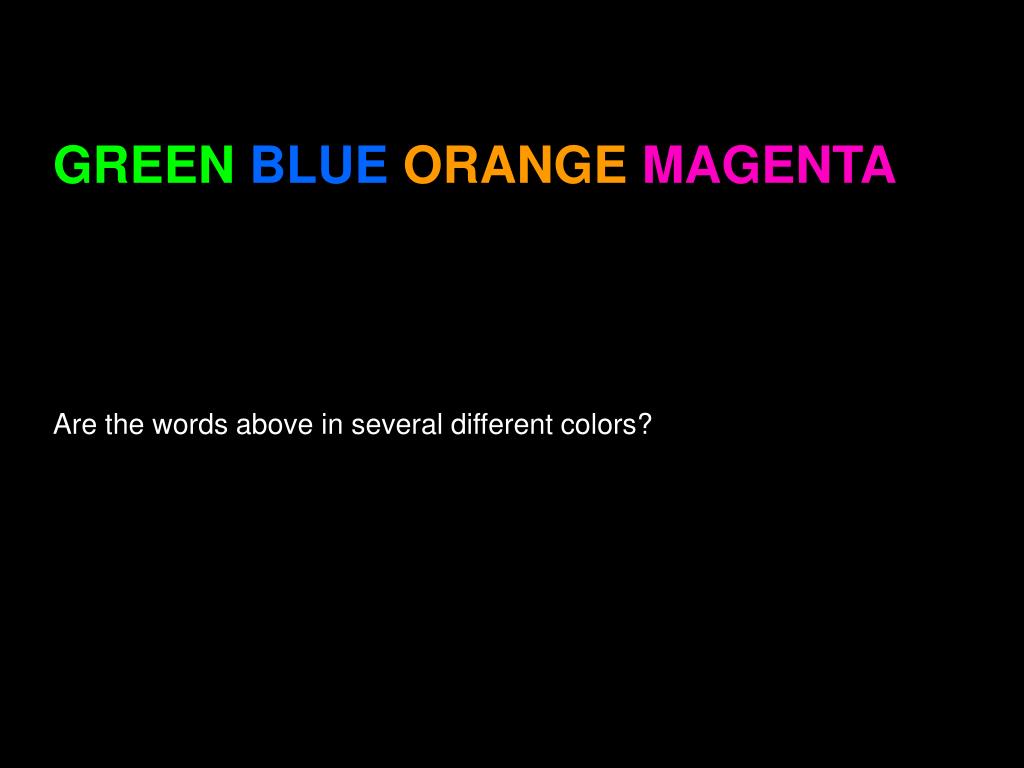

GREENBLUEORANGEMAGENTA

Are the words above in several different colors?


5th iteration

5th Iteration

  • Failure rate:

    • Color TV – users: None

    • Black and white monitor users: 20%

    • Green-screen-monitor users: 25%; misreading question: ”Are the words above several different colors”


Real life design cases

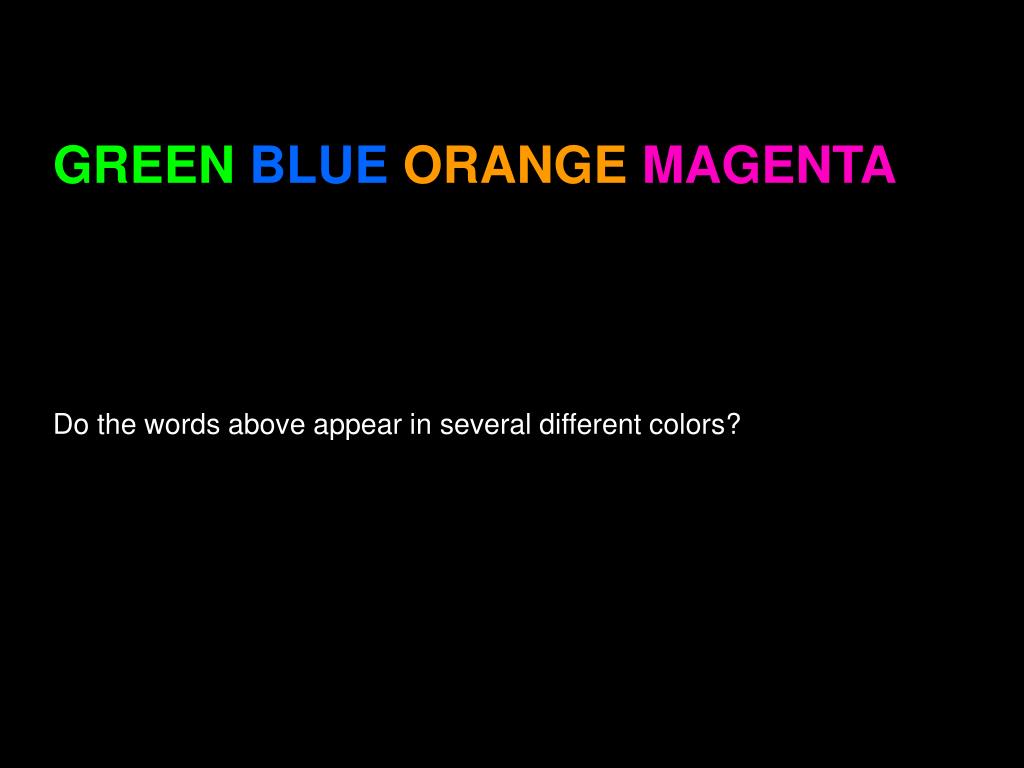

GREENBLUEORANGEMAGENTA

Do the words above appear in several different colors?


6th iteration

6th Iteration

  • Failure rate:

    • None! Hurra!


Mytheme

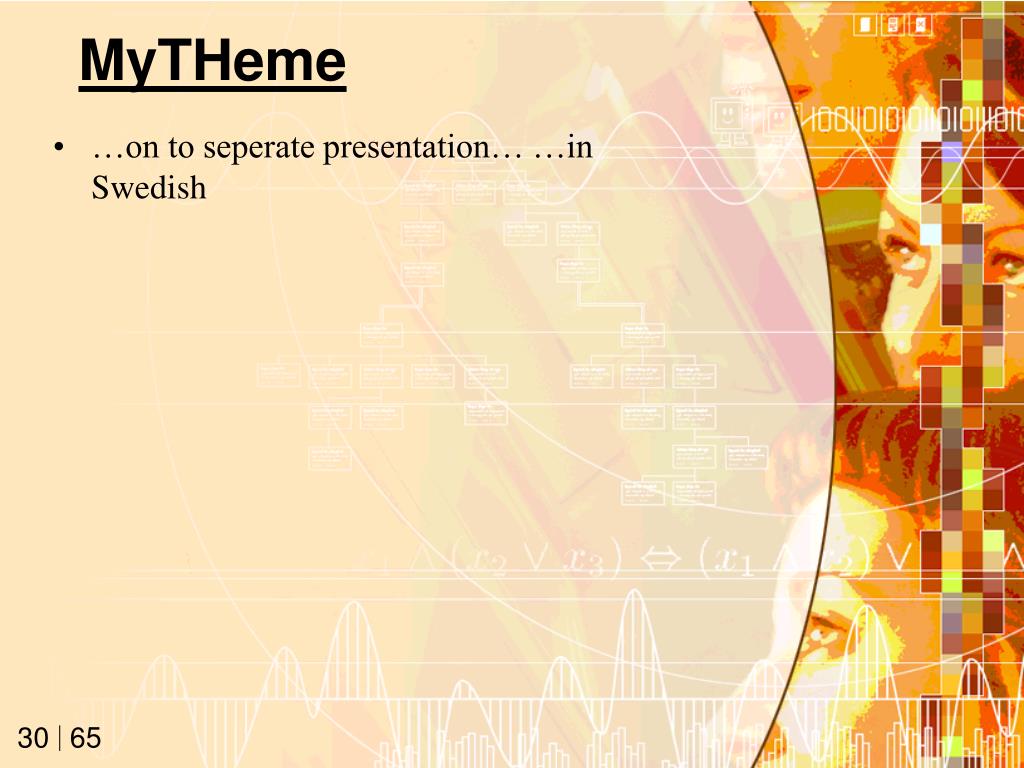

MyTHeme

  • …on to seperate presentation… …in Swedish


Case mytheme

Case: myTHeme

Sus Lundgren


Real life design cases

In this region a blood-thirsty troll terrorizes a small village. The villagers feel so threatened that they are afraid to tend to their crops. The closer Stefano the Stubborn gets to the village, the heavier the stench of the troll gets. Suddenly cracking noises are heard from the shrubbery that lines the path and the stinkingbeast emerges in front of our hero.

But instead of bravely facing the troll this time, perhaps in order to save his strength for more pressing matters, Stefano | cleverly decides to take a different route to avoid the | troll.


Real life design cases

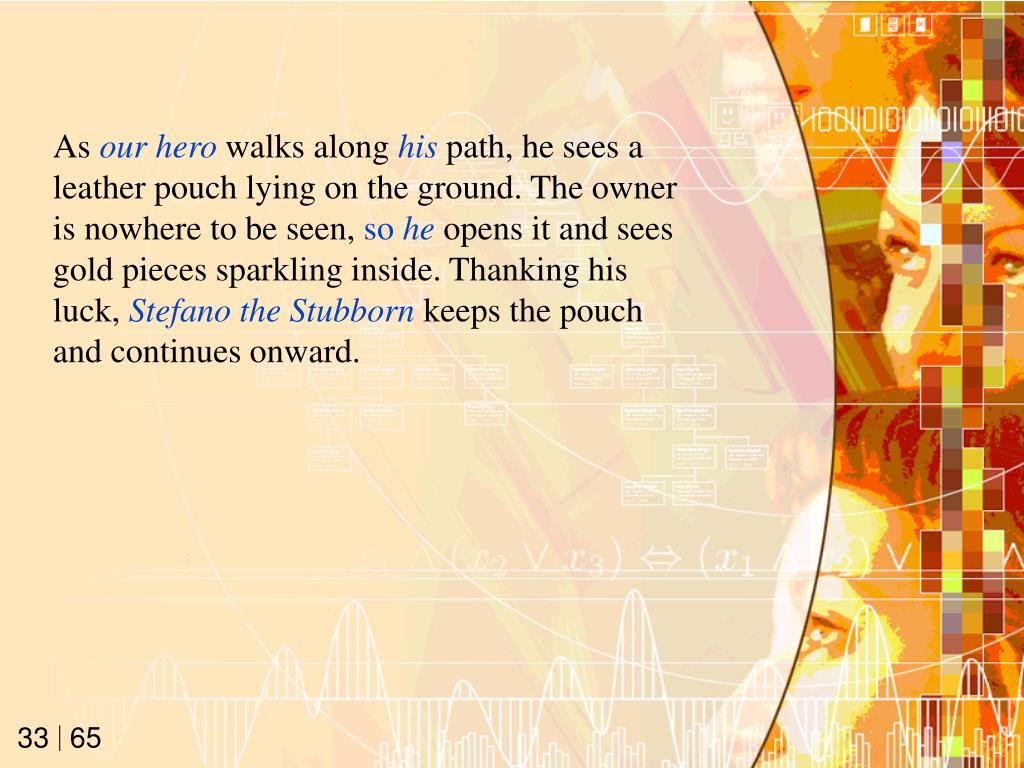

As our hero walks along hispath, he sees a leather pouch lying on the ground. The owner is nowhere to be seen, so heopens it and sees gold pieces sparkling inside. Thanking his luck, Stefano the Stubbornkeeps the pouch and continues onward.


Vad r mytheme

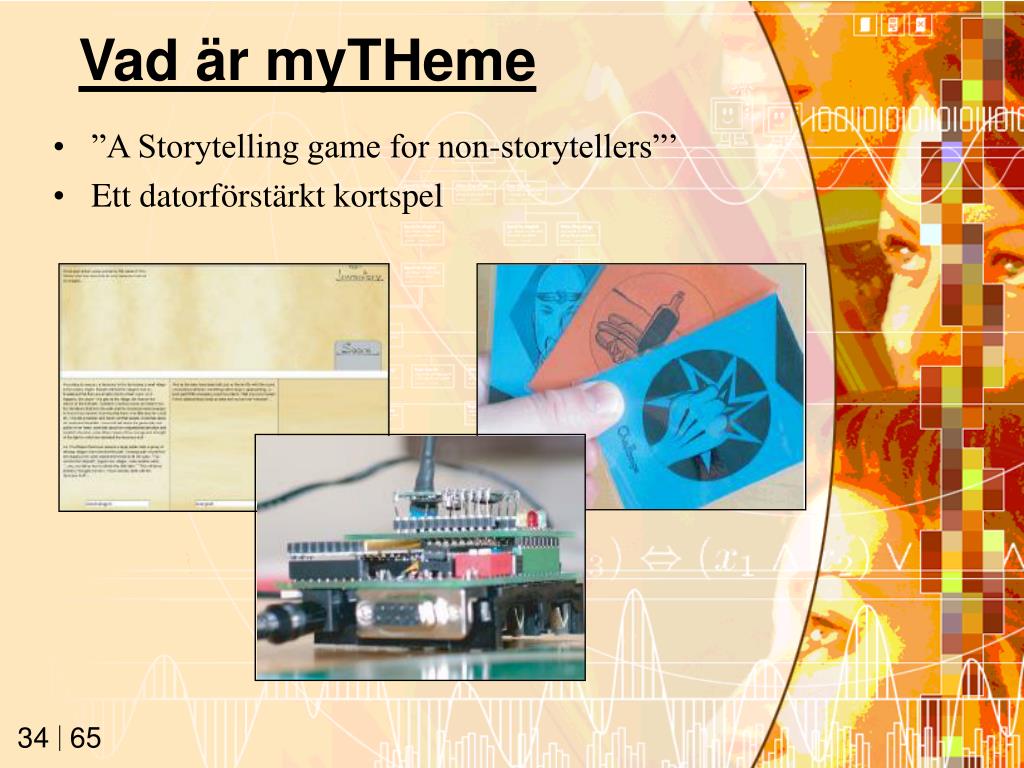

Vad är myTHeme

  • ”A Storytelling game for non-storytellers”’

  • Ett datorförstärkt kortspel


Personer

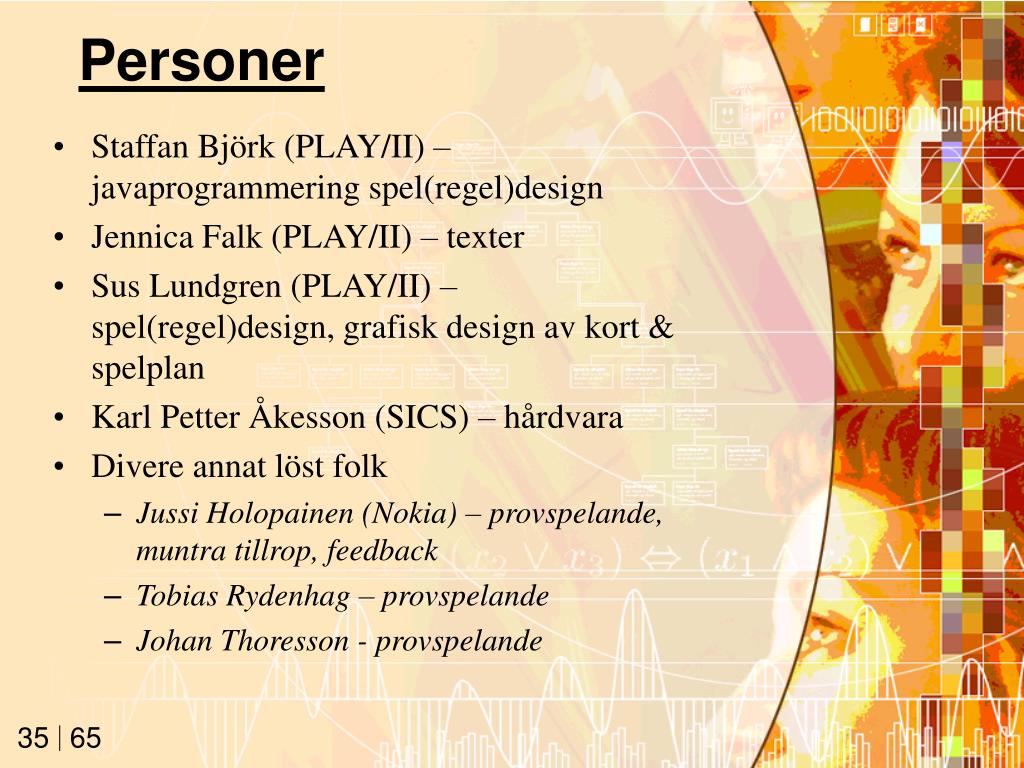

Personer

  • Staffan Björk (PLAY/II) – javaprogrammering spel(regel)design

  • Jennica Falk (PLAY/II) – texter

  • Sus Lundgren (PLAY/II) – spel(regel)design, grafisk design av kort & spelplan

  • Karl Petter Åkesson (SICS) – hårdvara

  • Divere annat löst folk

    • Jussi Holopainen (Nokia) – provspelande, muntra tillrop, feedback

    • Tobias Rydenhag – provspelande

    • Johan Thoresson - provspelande


Designprocess

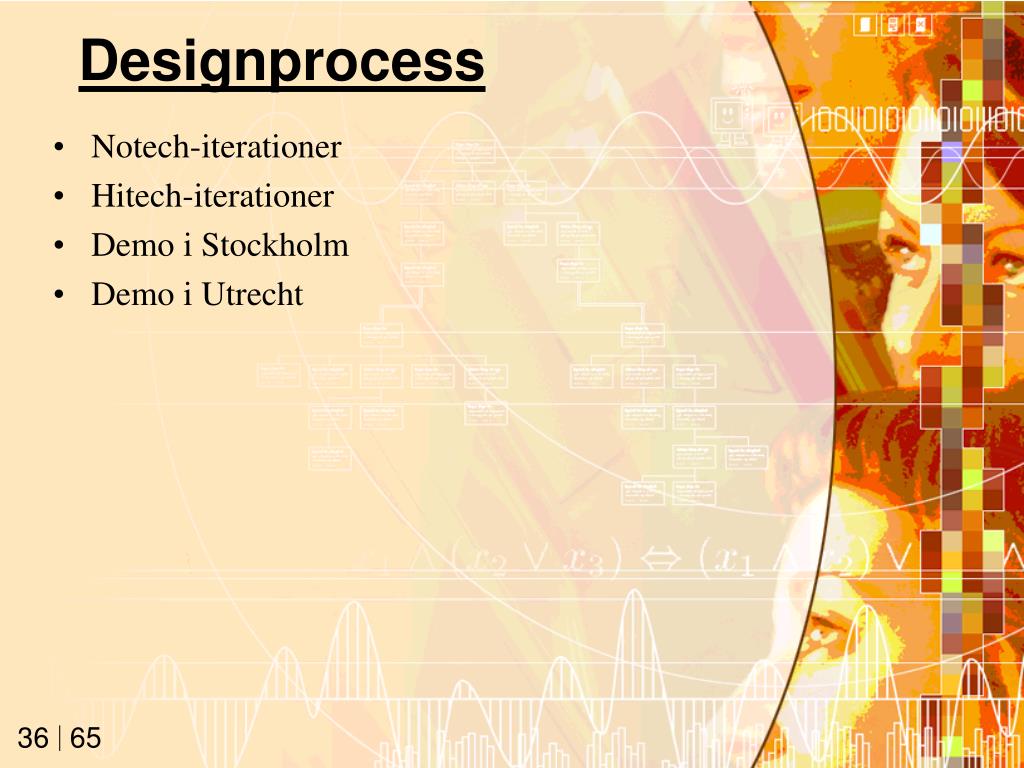

Designprocess

  • Notech-iterationer

  • Hitech-iterationer

  • Demo i Stockholm

  • Demo i Utrecht


S b rjade det

Så började det…


Narrativa strukturer

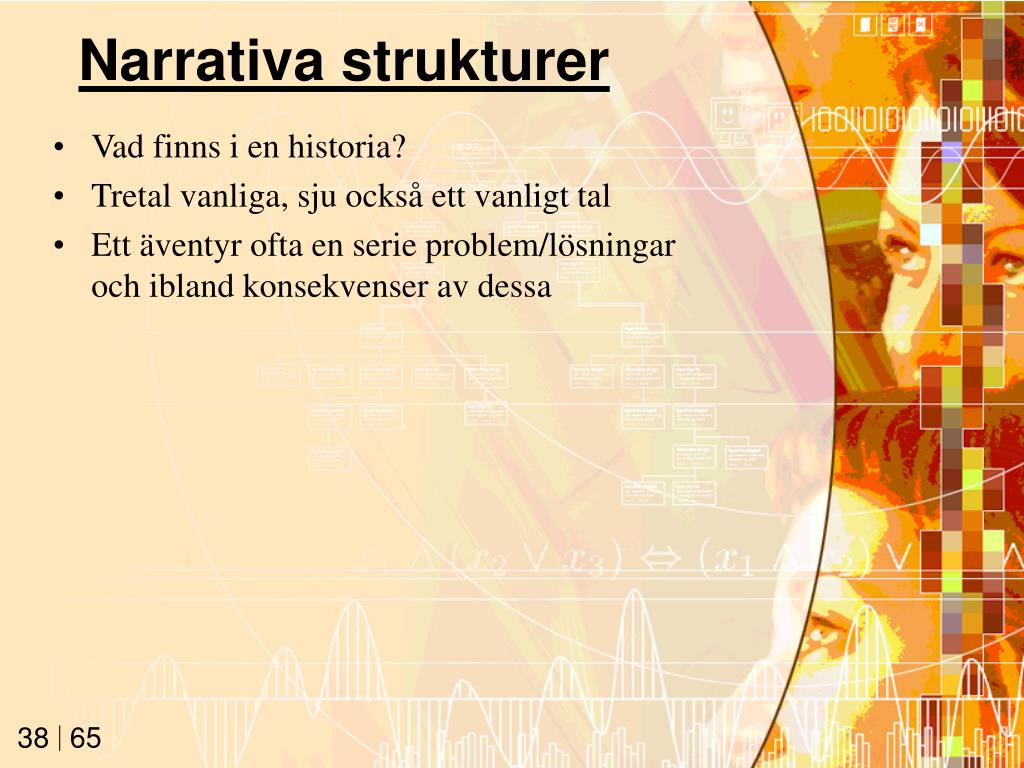

Narrativa strukturer

  • Vad finns i en historia?

  • Tretal vanliga, sju också ett vanligt tal

  • Ett äventyr ofta en serie problem/lösningar och ibland konsekvenser av dessa


Det f rsta embryot till spelid

Det första embryot till spelidé

  • Det skulle handla om att få sina kort att ingå i det som blir den ”riktiga” historien;

    • hela tiden kan det finnas upp till tre tänkbara förlopp som konkurrerar

  • Ett förlopp blir ”sant” så snart det har ”jämna par” problems/solutions och ett resultat

    • Men det kan finnas upp till tre problem-solution-par i en ”tråd” alltså max sju kort i en tråd (resultatet är ju ett kort också)

  • Man får poäng för att matcha teman och symboler


Grafisk design del 1

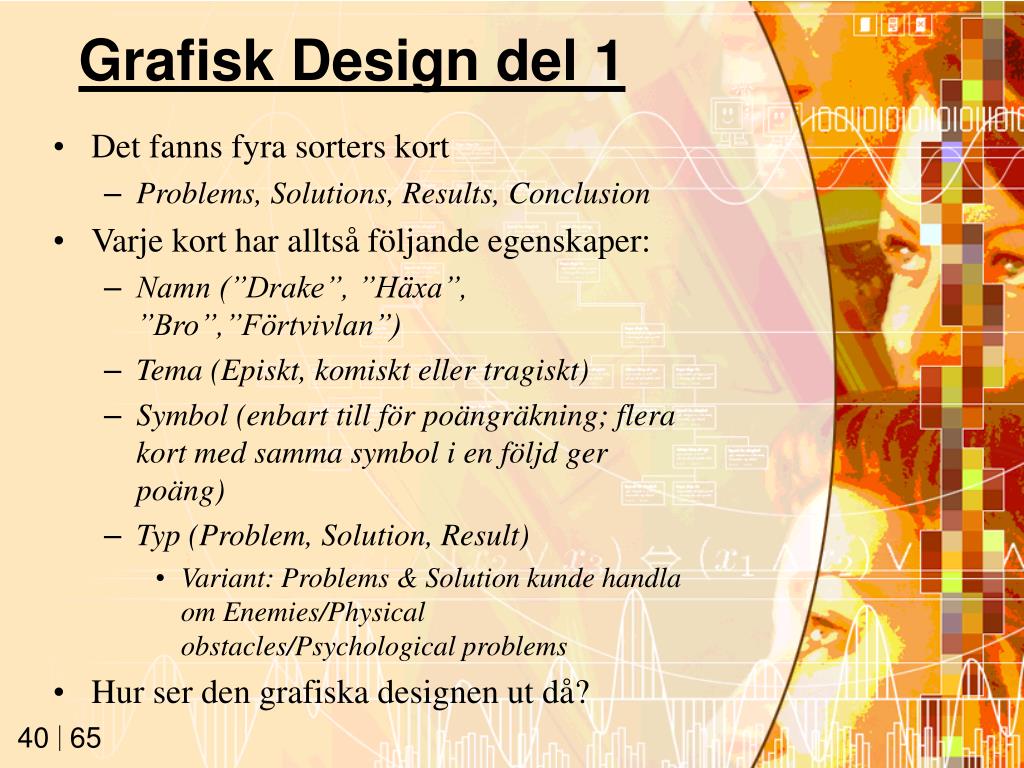

Grafisk Design del 1

  • Det fanns fyra sorters kort

    • Problems, Solutions, Results, Conclusion

  • Varje kort har alltså följande egenskaper:

    • Namn (”Drake”, ”Häxa”, ”Bro”,”Förtvivlan”)

    • Tema (Episkt, komiskt eller tragiskt)

    • Symbol (enbart till för poängräkning; flera kort med samma symbol i en följd ger poäng)

    • Typ (Problem, Solution, Result)

      • Variant: Problems & Solution kunde handla om Enemies/Physical obstacles/Psychological problems

  • Hur ser den grafiska designen ut då?


Fysisk spelplan

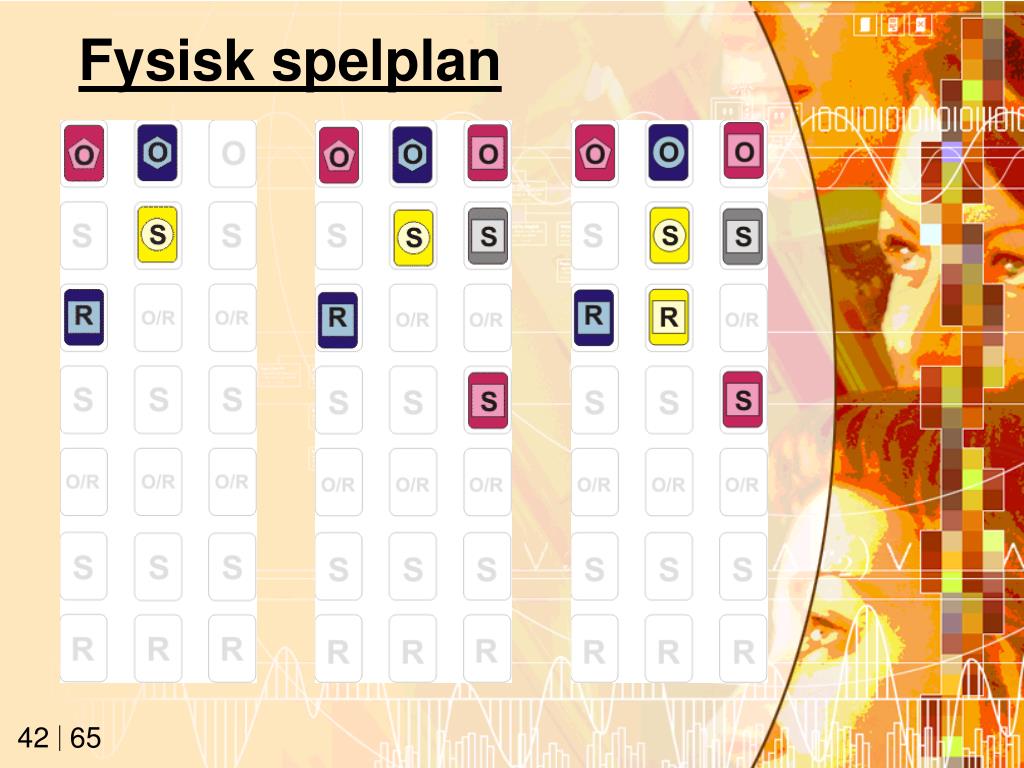

Fysisk spelplan


Provspel visade att

Provspel visade att…

  • Alldeles för komplext med fyra färger och fyra symboler

  • Vi fick aldrig till budgivningsfasen

  • Det var oklart vem som spelat vilket kort

  • Det var svårt att se skillnad på typerna av kort, var de problem eller solutions och av vilken typ?

  • En feature att man kunde se färgen på ett kort även på baksidan

    • Kunde se vilka färger motståndarna hade

    • Kunde se vilken färg man drog


Fysisk spelplan1

Fysisk spelplan


Sen kom verkligheten

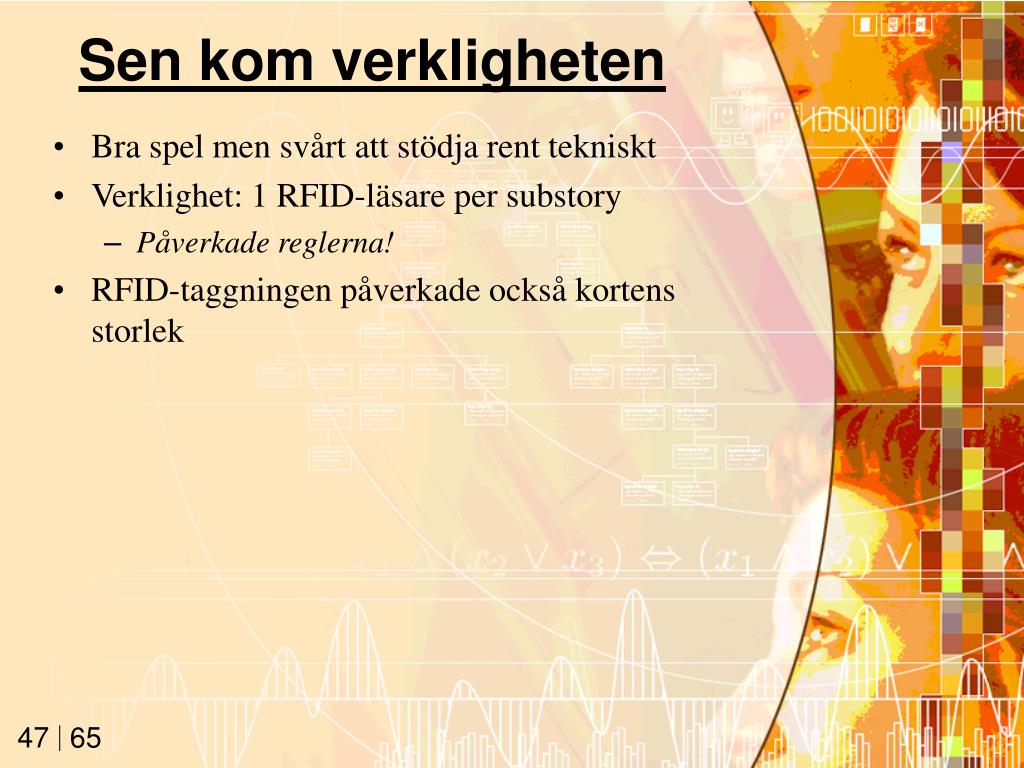

Sen kom verkligheten

  • Bra spel men svårt att stödja rent tekniskt

  • Verklighet: 1 RFID-läsare per substory

    • Påverkade reglerna!

  • RFID-taggningen påverkade också kortens storlek


Om texterna

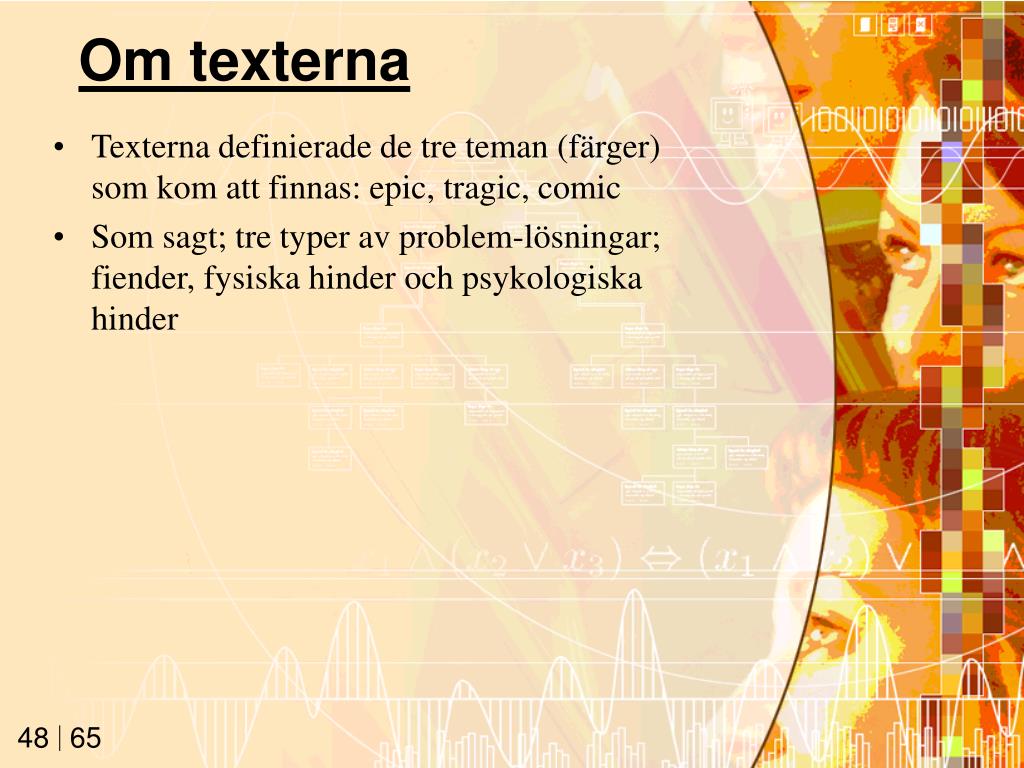

Om texterna

  • Texterna definierade de tre teman (färger) som kom att finnas: epic, tragic, comic

  • Som sagt; tre typer av problem-lösningar; fiender, fysiska hinder och psykologiska hinder


Ett problem

Ett ”Problem”

...<variants>

loud savage hulking enormous menacing green

</variants>

<type>

Obstacle

</type>

<class>

Opponent

</class>

<activated>

<default>

And as the tales have been told, just as the air fills with the sound of booming footsteps, something rather large is approaching - a $variant$ giant!

</default>

</activated>

<waiting>

Suddenly the ground shakes and tremors violently…,

</waiting>

...


En solution

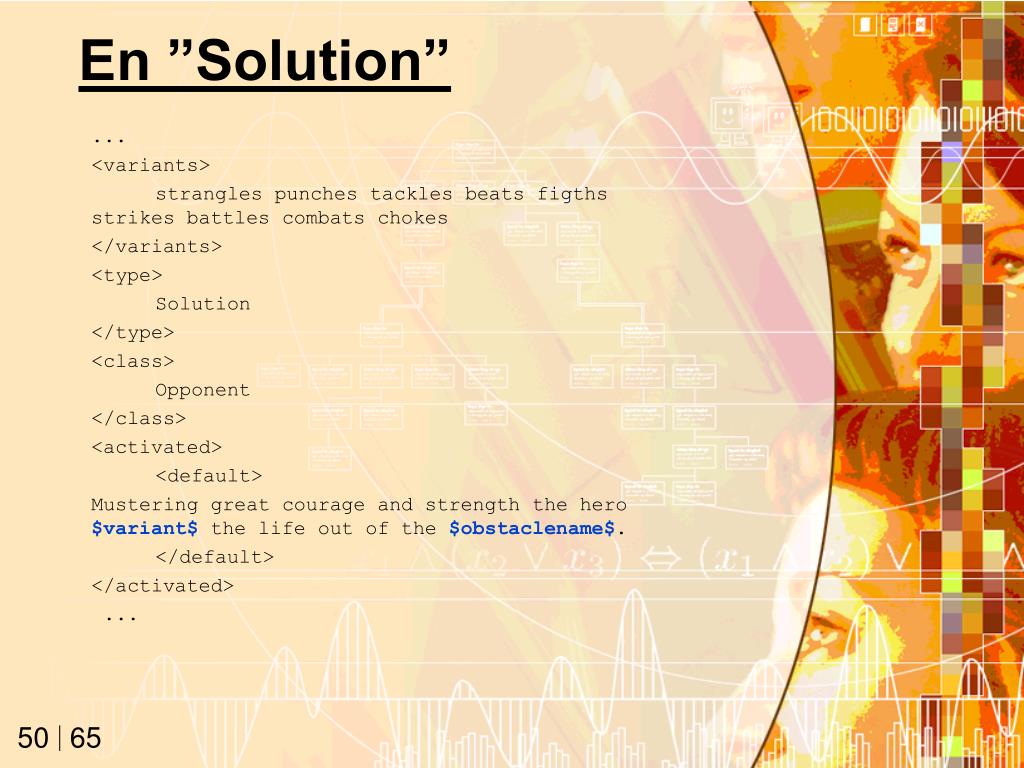

En ”Solution”

...

<variants>

strangles punches tackles beats figths strikes battles combats chokes

</variants>

<type>

Solution

</type>

<class>

Opponent

</class>

<activated>

<default>

Mustering great courage and strength the hero $variant$ the life out of the $obstaclename$.

</default>

</activated>

...


Texter matchning

Texter matchning

  • 3 x 6 kort av varje Problem 3 x 6 kort som var Solutions

  • Alla måste matcha alla!

    • Inte så stort problem för Enemies & Psychological Problems

    • Problem: öken – Solution: rep

  • Vad göra?


Texter matchning1

Texter matchning

  • ”Fluffiga” Solutions

    • Struggle

    • Endurance

    • Toil

    • Luck

    • Vision

    • Unexpected Help

  • Svåra att rita…


Spelplanen

Spelplanen

  • Skulle visa

    • De pågående historierna

    • Den redan skrivna historien

    • Poäng

    • Inventory


Spelplanen1

Spelplanen


Problem

Problem

  • För ont om plats!

    • Waiting texts

  • 72 dpi är 72 dpi är 72 dpi…

  • Ledde till skapandet av Control Cards


Vidareutvecklingar efter speltest

Vidareutvecklingar efter speltest

  • Results – inventorysaker som automatiskt användes vid passande kort

  • Hjältar/hjältinnor infördes

  • Förslag på att dela upp spelplanen i två

  • Jokerkort som alltid kan spelas

  • Nya kort

  • Ange namn på spelare

  • Massor med nya idéer på hur spelet tar slut


Big issue

BIG ISSUE

  • Att korten måste spelas i rätt ordning

  • Påverkade speltaktiken negativt

  • Påverkade spelplansdesignen positivt

  • Påverkade textskrivandet


L rdomar

Lärdomar…

  • Allt påverkar vartannat!

  • Datorförstärkning ger helt nya möjligheter inom speldesign

    • (vill ni veta mer om just det kan ni läsa mitt exjobb…)


Linuxnyheter

Linuxnyheter


Linuxnyheter1

Linuxnyheter

  • Linuxnyheter was a website with news about Linux and Open Source

  • Linuxnyheter was targeted towards executives and IT-managers

  • Goal: Marketing, increasing reliability, goodwill, sales

  • Design  Reusability


Real life design cases

Bôs

  • Presentationer på onsdag

    • Börjar 09.00

    • Redovisningsordning: 12, 11, 10, 9, 8, 7, 6, 5, 4 ,3, 2, 1

  • De individuella projekten

  • Handleding


  • Login
