Sambungan lasSlide 1

Matakuliah : S0094/Teori dan Pelaksanaan Struktur Baja

Tahun : 2007

Versi : 0

Sambungan Las

Learning outcomesSlide 2

Learning Outcomes

Pada akhir pertemuan ini, diharapkan mahasiswa

akan mampu :

  • Mahasiswa dapat memilih penggunaan sambungan las struktur baja.

Outline materiSlide 3

Outline Materi

  • Macam-macam las

  • Panjang las netto

Sambungan las weldSlide 4

SAMBUNGAN LAS (WELD)

PROSES PENGELASAN

  • Las Otohin dengan gas asetelin dan zat asam (untuk

    sambungan pipa, pelat-pelat tipis dan panjang las

    yang kecil).

  • Las Busur Cahaya Arang, bisa dilakukan tanpa

    tambahan bahan.

  • Las Busur Cahaya dengan kedua ujung sambungan

    sebagai pool (misal : pada mata rantai, batang baja

    beton, pipa pemanas uap).

Sambungan lasSlide 5

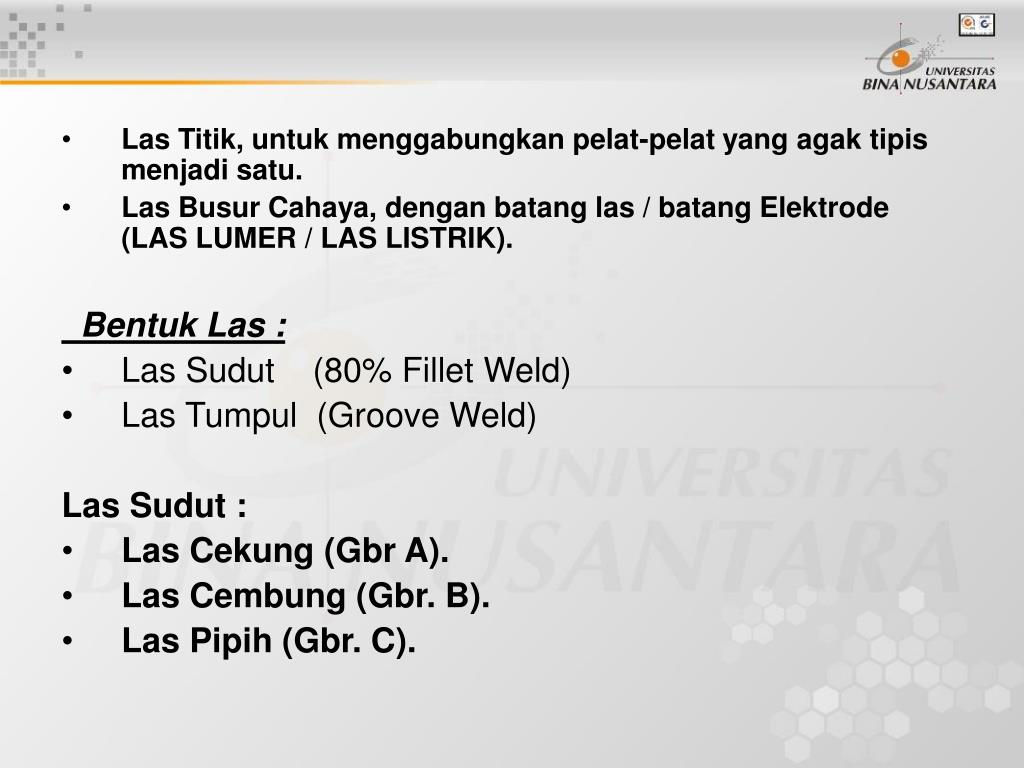

  • Las Titik, untuk menggabungkan pelat-pelat yang agak tipis menjadi satu.

  • Las Busur Cahaya, dengan batang las / batang Elektrode (LAS LUMER / LAS LISTRIK).

    Bentuk Las :

  • Las Sudut (80% Fillet Weld)

  • Las Tumpul (Groove Weld)

    Las Sudut :

  • Las Cekung (Gbr A).

  • Las Cembung (Gbr. B).

  • Las Pipih (Gbr. C).

Sambungan lasSlide 6

las cekung

a

las cembung

las pipih

a

a

Gambar 1-A

Gambar 1-B Gambar 1-C

Sambungan lasSlide 7

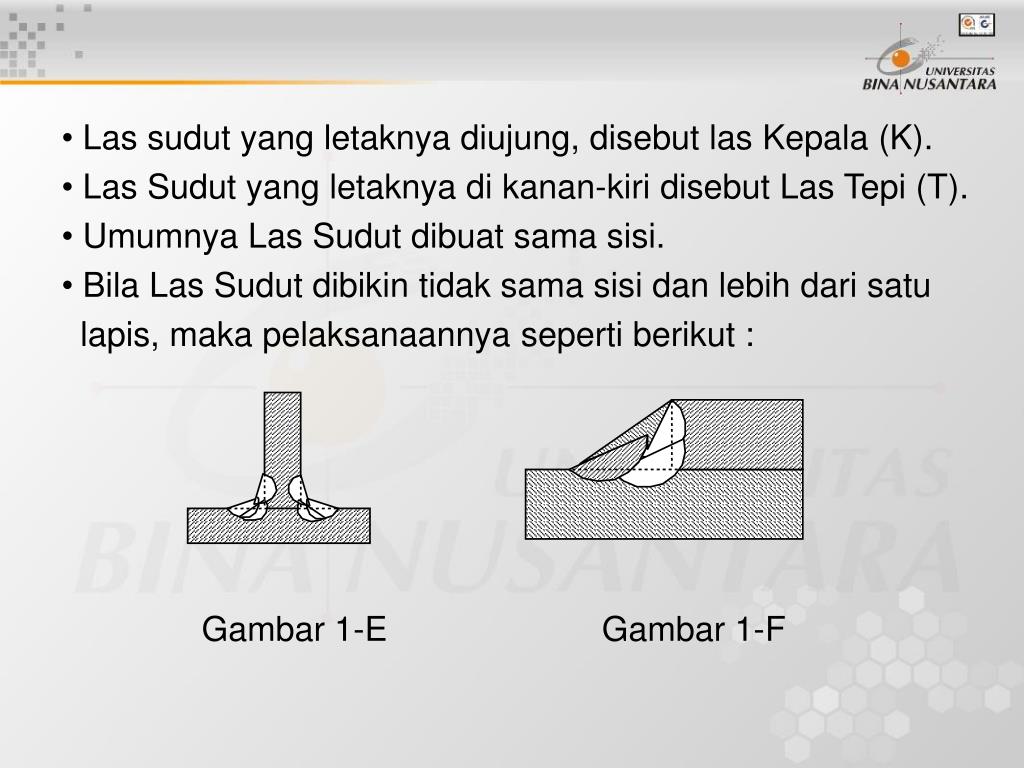

  • Las sudut yang letaknya diujung, disebut las Kepala (K).

  • Las Sudut yang letaknya di kanan-kiri disebut Las Tepi (T).

  • Umumnya Las Sudut dibuat sama sisi.

  • Bila Las Sudut dibikin tidak sama sisi dan lebih dari satu

    lapis, maka pelaksanaannya seperti berikut :

    Gambar 1-E Gambar 1-F

Sambungan lasSlide 8

s

S

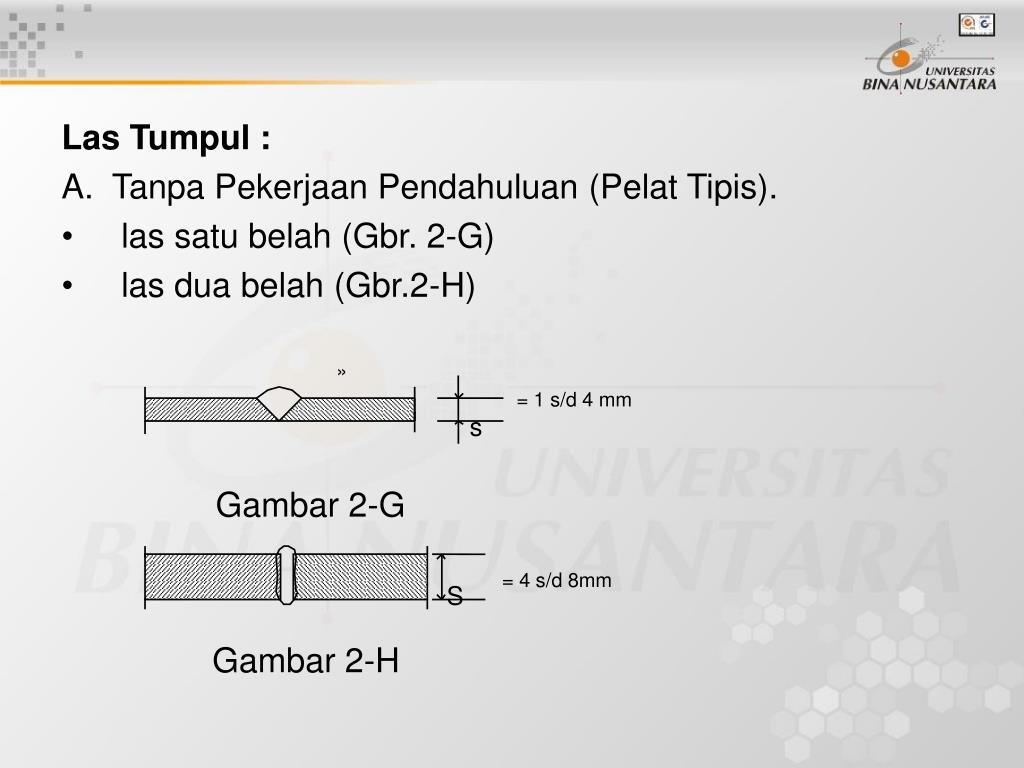

Las Tumpul :

A. Tanpa Pekerjaan Pendahuluan (Pelat Tipis).

  • las satu belah (Gbr. 2-G)

  • las dua belah (Gbr.2-H)

    • = 1 s/d 4 mm

      Gambar 2-G

      Gambar 2-H

= 4 s/d 8mm

Sambungan lasSlide 9

70 + 90

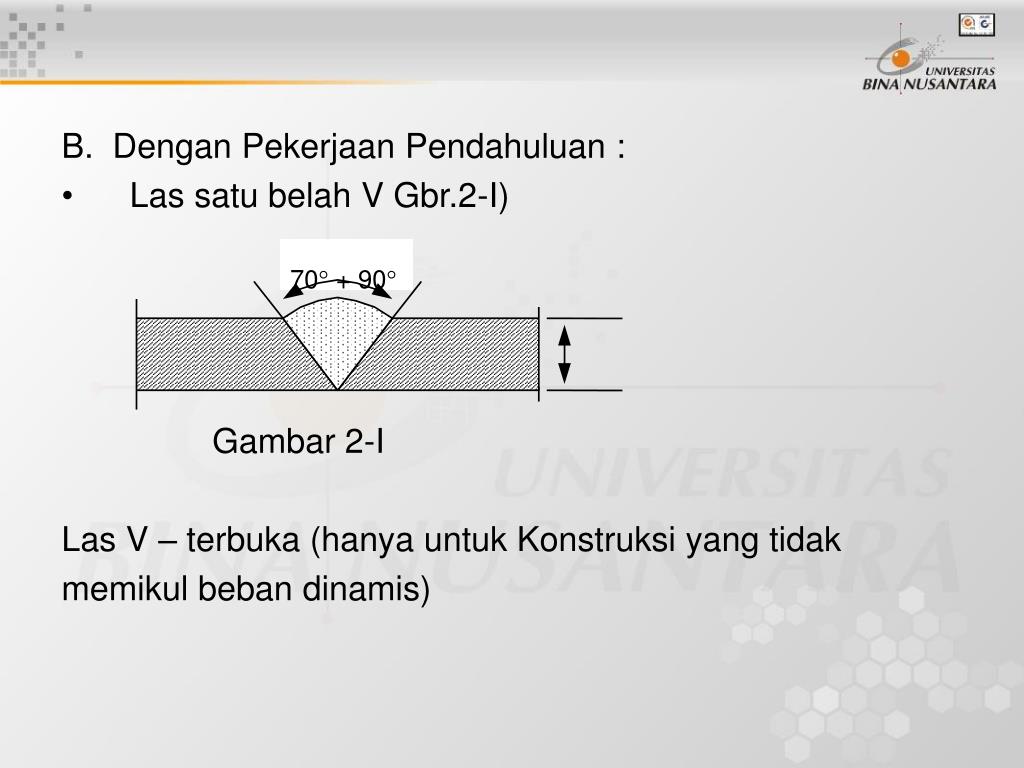

B. Dengan Pekerjaan Pendahuluan :

  • Las satu belah V Gbr.2-I)

    Gambar 2-I

    Las V – terbuka (hanya untuk Konstruksi yang tidak

    memikul beban dinamis)

Sambungan lasSlide 10

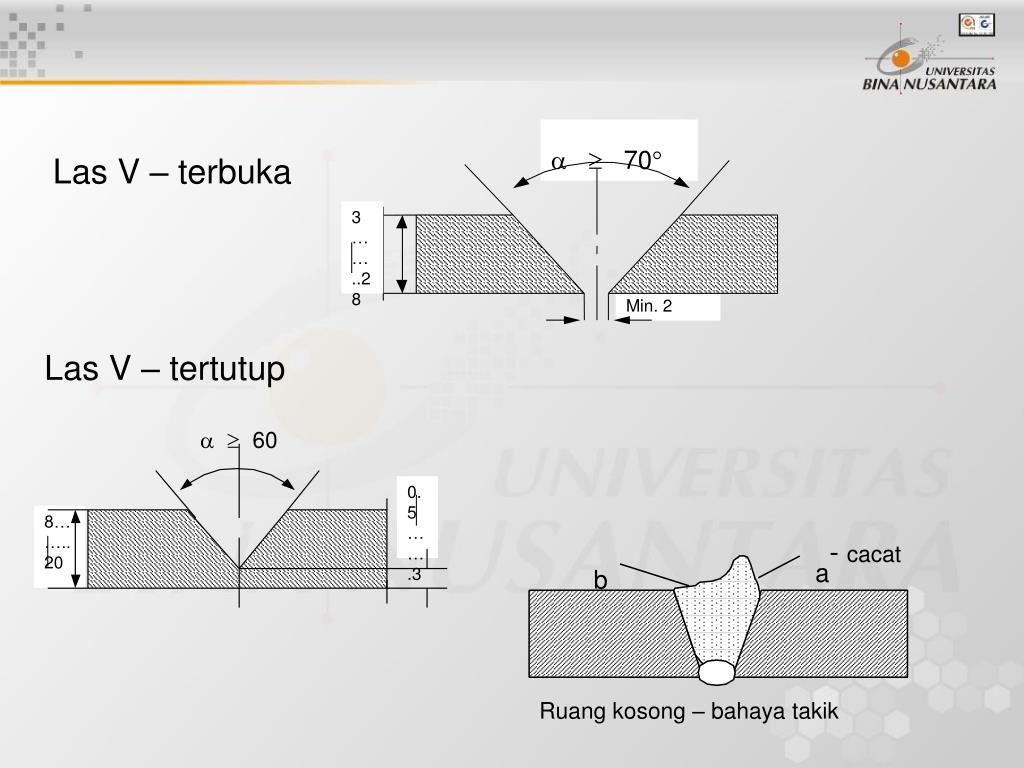

a

b

0.5…….3

8……..20

 70

3……..28

Min. 2

Las V – terbuka

60

Las V – tertutup

- cacat

Ruang kosong – bahaya takik

Sambungan lasSlide 11

70+90

  • Las dua belah, las V dengan las balik (Gbr.2-J dan Gbr.2-K)

  • Las dua belah, las X-simetris (Gbr.2-K) dan las X-tidak (Gbr.2-L)

4 - 12

S = 4 s/d 12 mm

Gbr.2-J

Sambungan lasSlide 12

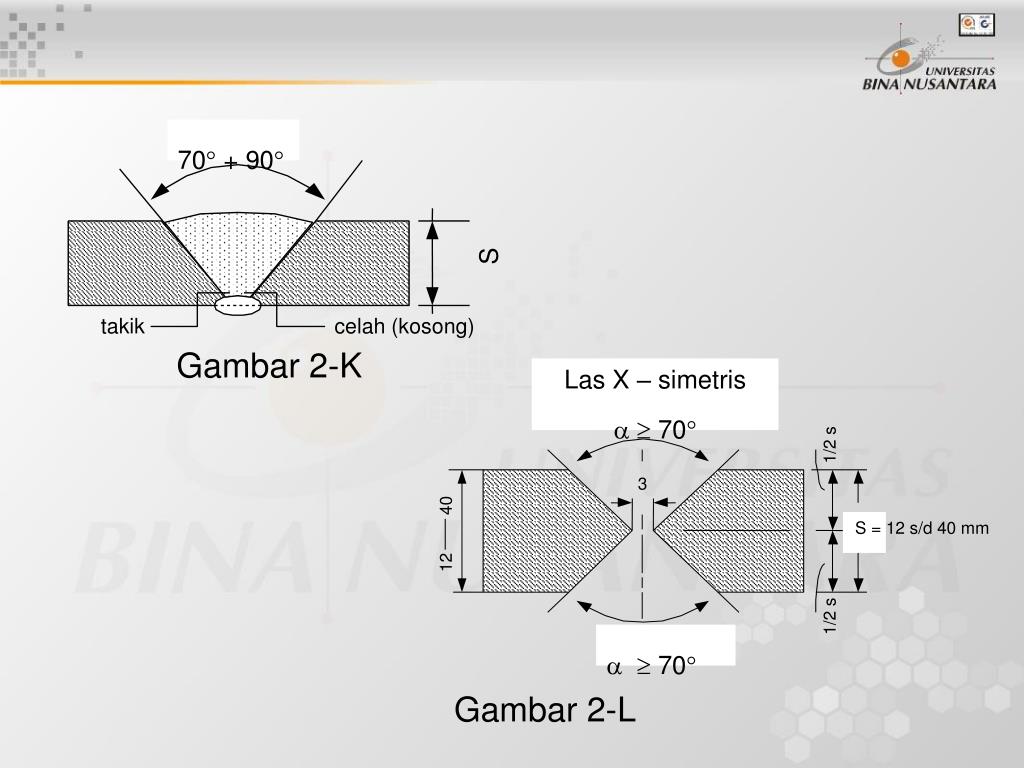

70 + 90

S

takik

celah (kosong)

Las X – simetris

 70

1/2 s

3

12 40

1/2 s

 70

Gambar 2-K

Gambar 2-L

S = 12 s/d 40 mm

Sambungan lasSlide 13

2/3 s

3

12 30

1/3 s

Las X – tidak simetris

 70

Gbr. 2-M

Sambungan las1Slide 14

Matakuliah : S0094/Teori dan Pelaksanaan Struktur Baja

Tahun : 2007

Versi : 0

Sambungan Las

Learning outcomes1Slide 15

Learning Outcomes

Pada akhir pertemuan ini, diharapkan mahasiswa

akan mampu :

  • Mahasiswa dapat memilih penggunaan sambungan las struktur baja.

Outline materi1Slide 16

Outline Materi

  • Perhitungan sambungan las

Sambungan lasSlide 17

Perhitungan Sambungan Las

Perumusan Umum :

Jika tidak bertentangan dengan ke-seimbangan dari bagian-bagian kons-truksi yang disambungkan, maka gaya yang harus dipindahkan dianggap ter-bagi rata atas potongan memanjang yang terkecil dari rigi-rigi las.

Syarat-syarat Umum untuk Merencanakan

  • Dihindarkan berkumpulnya rigi-rigi las.

  • Titik berat dari potongan rigi-rigi las diletakkan pada garis

    kerja dari gaya yang dipindahkan.

Sambungan lasSlide 18

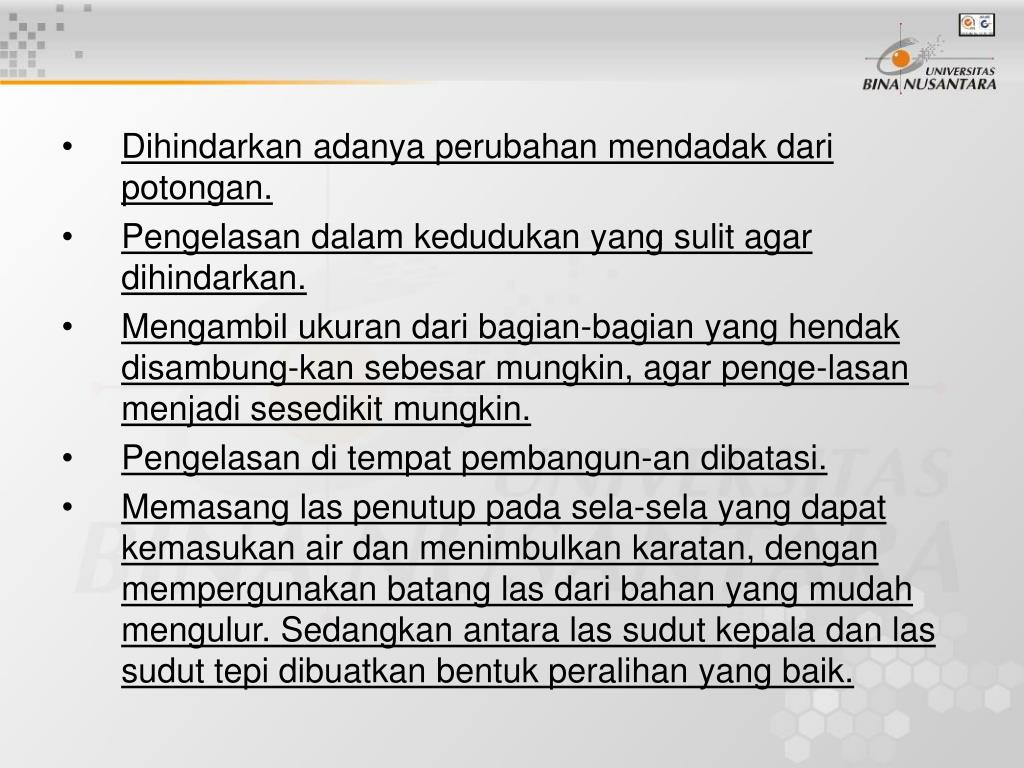

  • Dihindarkan adanya perubahan mendadak dari potongan.

  • Pengelasan dalam kedudukan yang sulit agar dihindarkan.

  • Mengambil ukuran dari bagian-bagian yang hendak disambung-kan sebesar mungkin, agar penge-lasan menjadi sesedikit mungkin.

  • Pengelasan di tempat pembangun-an dibatasi.

  • Memasang las penutup pada sela-sela yang dapat kemasukan air dan menimbulkan karatan, dengan mempergunakan batang las dari bahan yang mudah mengulur. Sedangkan antara las sudut kepala dan las sudut tepi dibuatkan bentuk peralihan yang baik.

    .

Sambungan lasSlide 19

  • Perhitungan harus jelas dan mudah dapat dikontrol.

    Bentuk dan ukuran dari las harus mudah dibaca dari

    gambar.

    Perhitungan

    A) Panjang Netto Las-Sudut :

    (Peraturan Tentang Sambungan Las / PPBB I Ps. 8-5).

    Tiap rigi las mempunyai tebal “a” dan panjang :

    L netto = L bruto – 3a

    Agar panjang dikedua ujung las tidak meleleh, maka panjang las dibatasi :

    L < 40 a

    L > 8 @ 10 a, atau L > 4 cm

Sambungan lasSlide 20

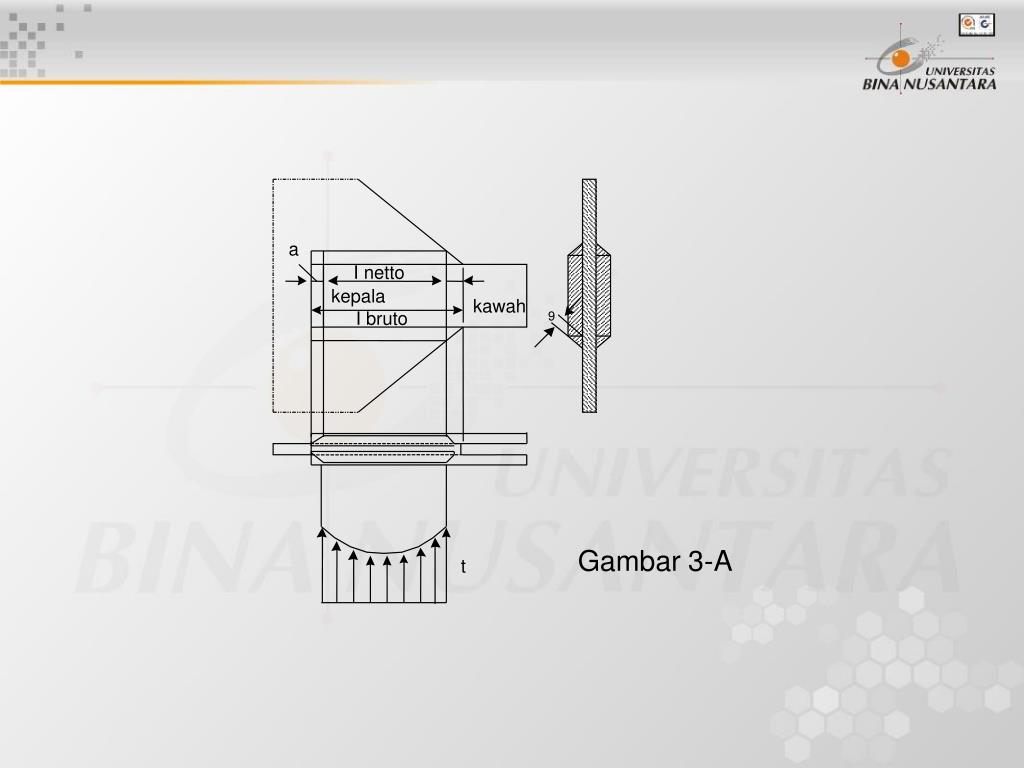

a

I netto

kepala

kawah

I bruto

9

t

Gambar 3-A

Sambungan lasSlide 21

Catatan :

Jika diperlukan panjang las > 40a, maka pengelasan harus dilakukan terputus-putus sbb :

  • Batang Tekan

    Jarak antara bagian-bagian las  16 t atau 30 cm.

  • Batang Tarik

    Jarak antara bagian-bagian las  24 t atau 30 cm.

Sambungan lasSlide 22

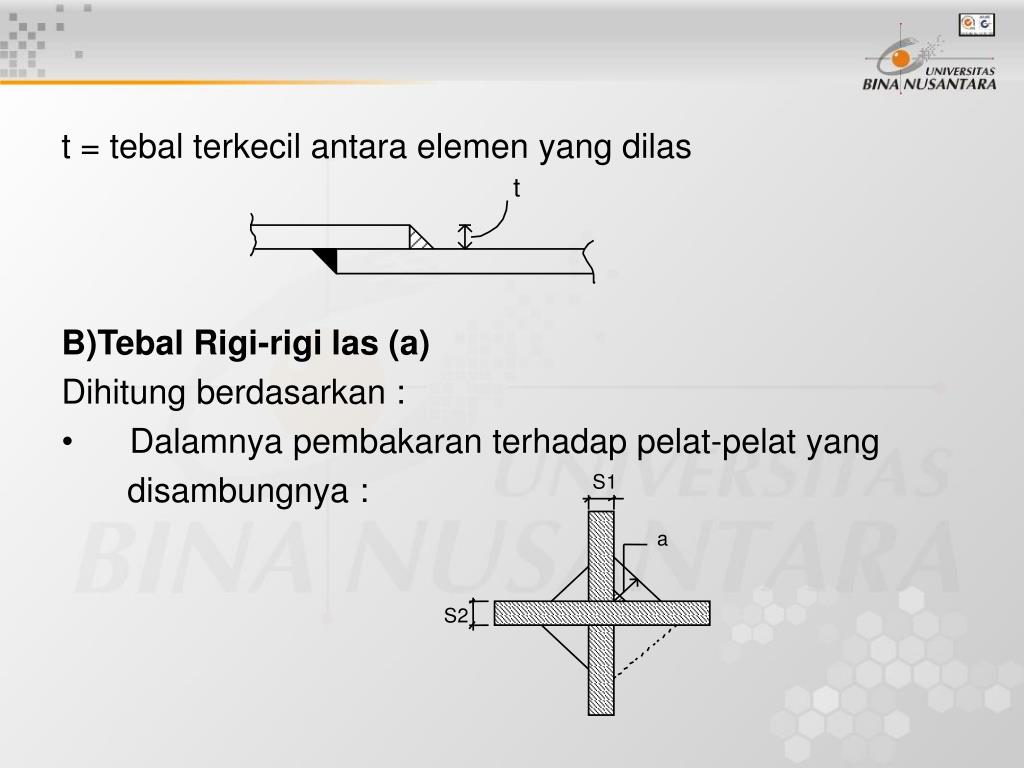

S

1

a

S

2

t = tebal terkecil antara elemen yang dilas

B)Tebal Rigi-rigi las (a)

Dihitung berdasarkan :

  • Dalamnya pembakaran terhadap pelat-pelat yang

    disambungnya :

Sambungan lasSlide 23

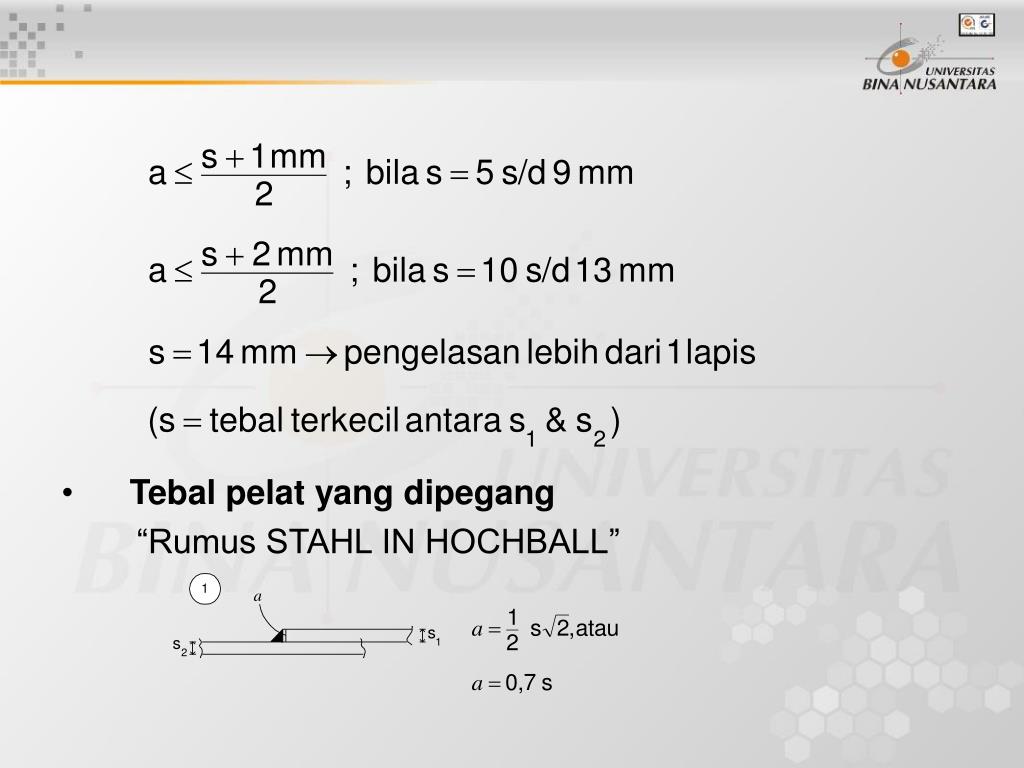

  • Tebal pelat yang dipegang

    “Rumus STAHL IN HOCHBALL”

Sambungan las2Slide 25

Matakuliah : S0094/Teori dan Pelaksanaan Struktur Baja

Tahun : 2007

Versi : 0

Sambungan Las

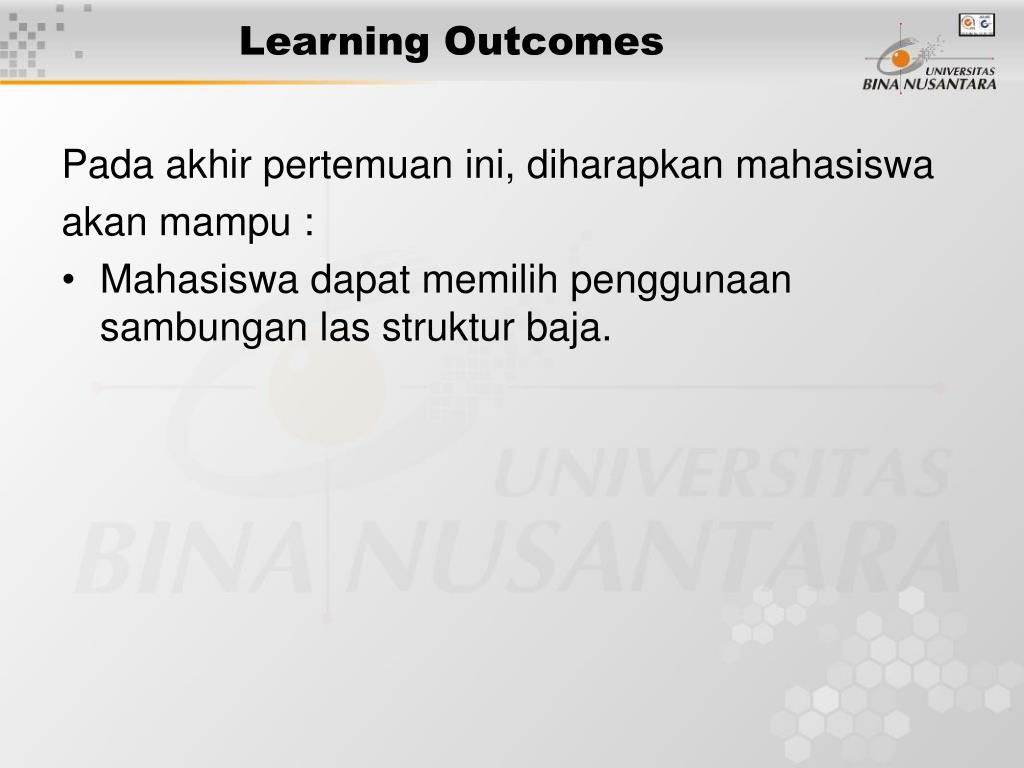

Learning outcomes2Slide 26

Learning Outcomes

Pada akhir pertemuan ini, diharapkan mahasiswa

akan mampu :

  • Mahasiswa dapat memilih penggunaan sambungan las struktur baja.

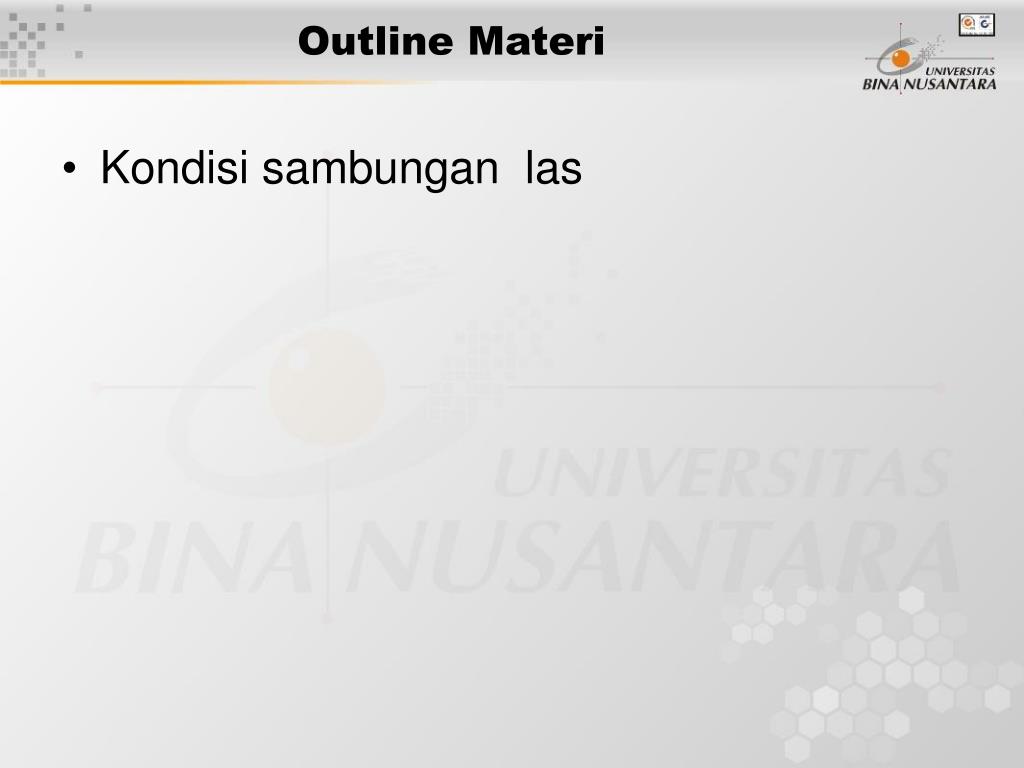

Outline materi2Slide 27

Outline Materi

  • Kondisi sambungan las

Sambungan lasSlide 28

C. Rumus-rumus dasar untuk penetapan kekuatan

dari pelbagai bentuk sambungan.

  • Tegangan normal yang diizinkan dalam suatu las

    disamakan dengan tegangan tarik yang diizinkan ( ) untuk St.37.

    2. Jika garis kerja dari gaya yang harus dipindahkan

    membuat satu sudut  dengan bidang dari poto-ngan yang memindahkan gaya itu, maka sesuai dengan teori-patahan dari Huber Hencky tegangan yang diizinkan dalam jurusan garis kerja ( ) diperhitungkan dengan rumus:

Sambungan lasSlide 29

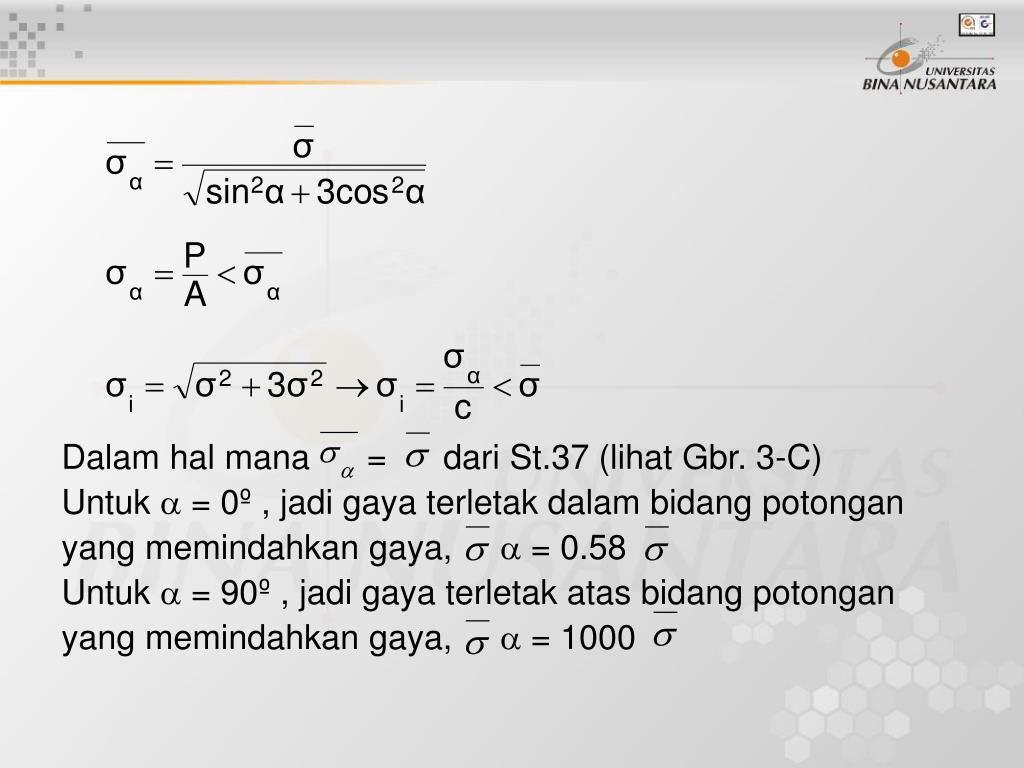

Dalam hal mana = dari St.37 (lihat Gbr. 3-C)

Untuk  = 0º , jadi gaya terletak dalam bidang potongan

yang memindahkan gaya,  = 0.58

Untuk  = 90º , jadi gaya terletak atas bidang potongan

yang memindahkan gaya,  = 1000

Sambungan lasSlide 30

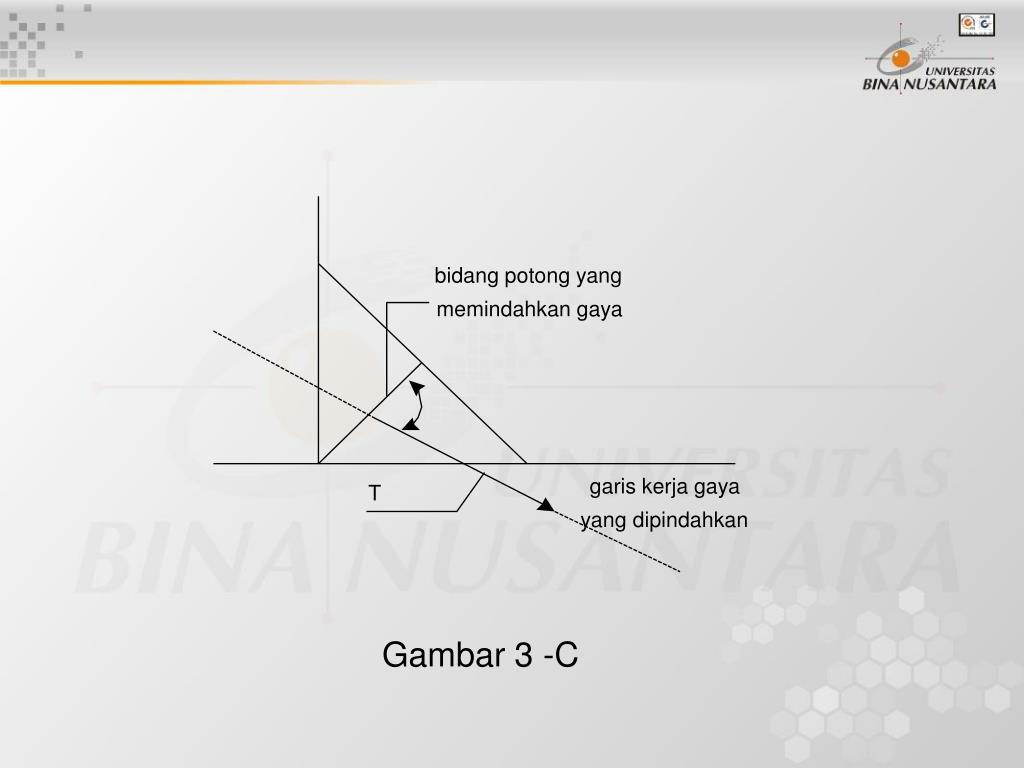

bidang potong yang

memindahkan gaya

garis kerja gaya

T

yang dipindahkan

Gambar 3 -C

Sambungan lasSlide 31

a

Q

e

Q

H

V

d

P

d

V

H

e

Q

Q

a

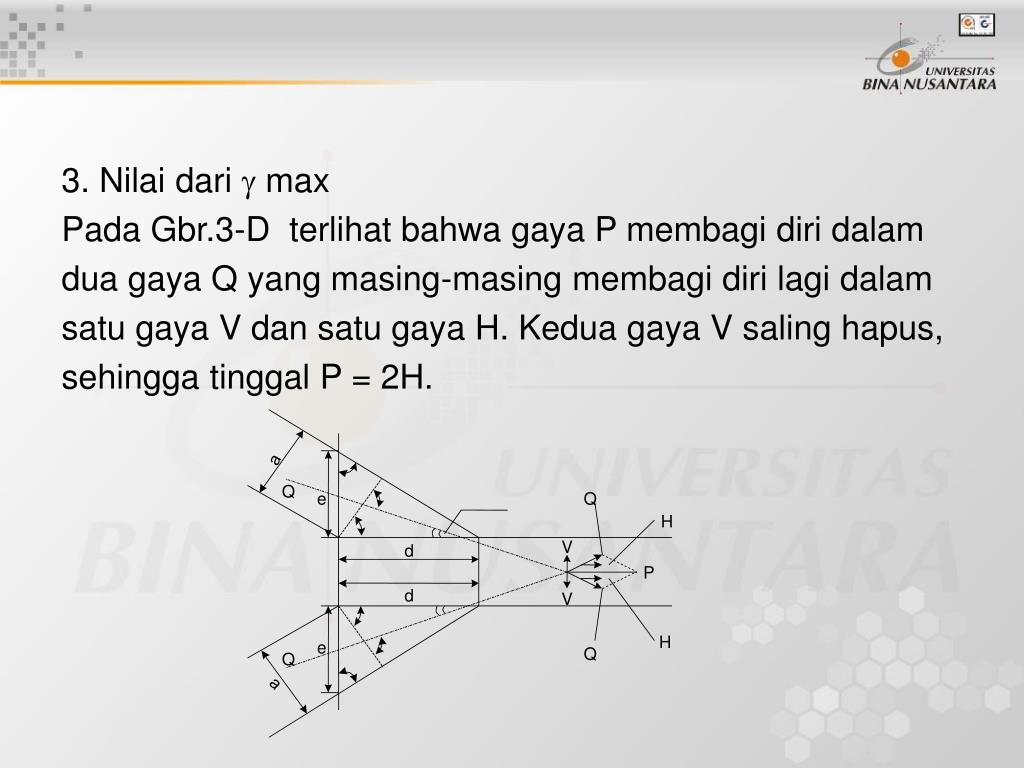

3. Nilai dari  max

Pada Gbr.3-D terlihat bahwa gaya P membagi diri dalam

dua gaya Q yang masing-masing membagi diri lagi dalam

satu gaya V dan satu gaya H. Kedua gaya V saling hapus,

sehingga tinggal P = 2H.

Sambungan lasSlide 32

Rumus :

Sambungan lasSlide 33

Maka :

Sambungan lasSlide 34

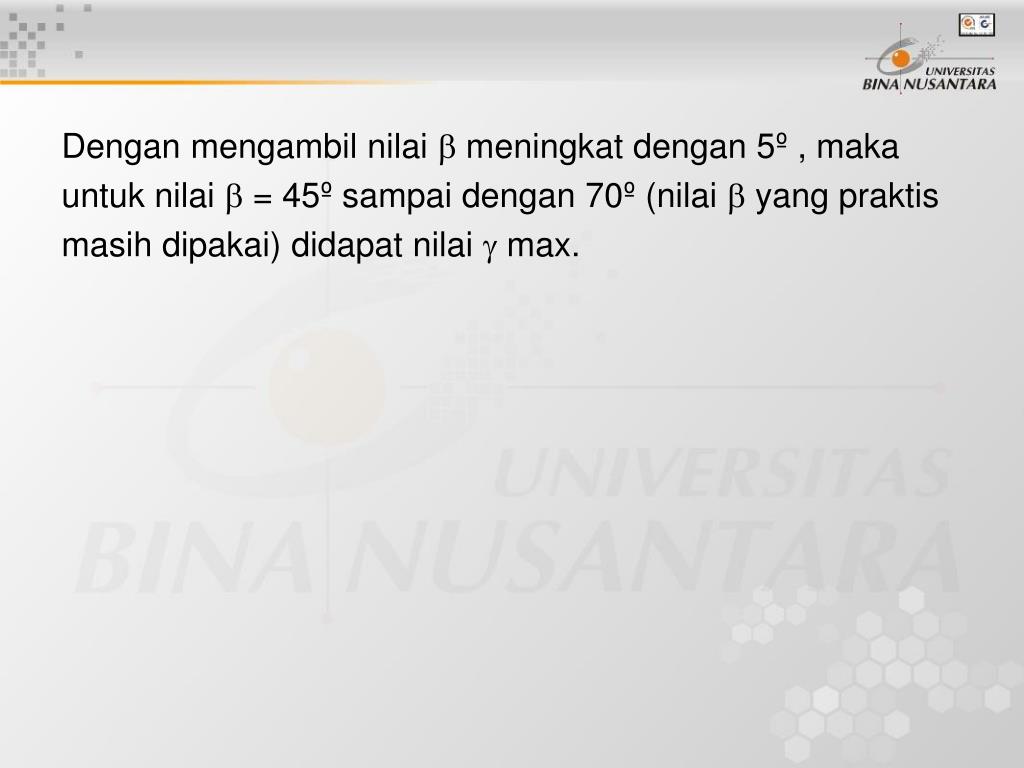

Dengan mengambil nilai  meningkat dengan 5º , maka

untuk nilai  = 45º sampai dengan 70º (nilai  yang praktis

masih dipakai) didapat nilai  max.

Sambungan lasSlide 35

4. Rumus-rumus dasar tentang besar-nya P yang dapat dipikul oleh satu macam sambungan tertentu.
