Seksyen b pelajaran 22 sambungan ke internet

Seksyen BPelajaran 22: SAMBUNGAN KE INTERNET

INFRASTRUKTUR

SISTEM & LINUX


Objektif

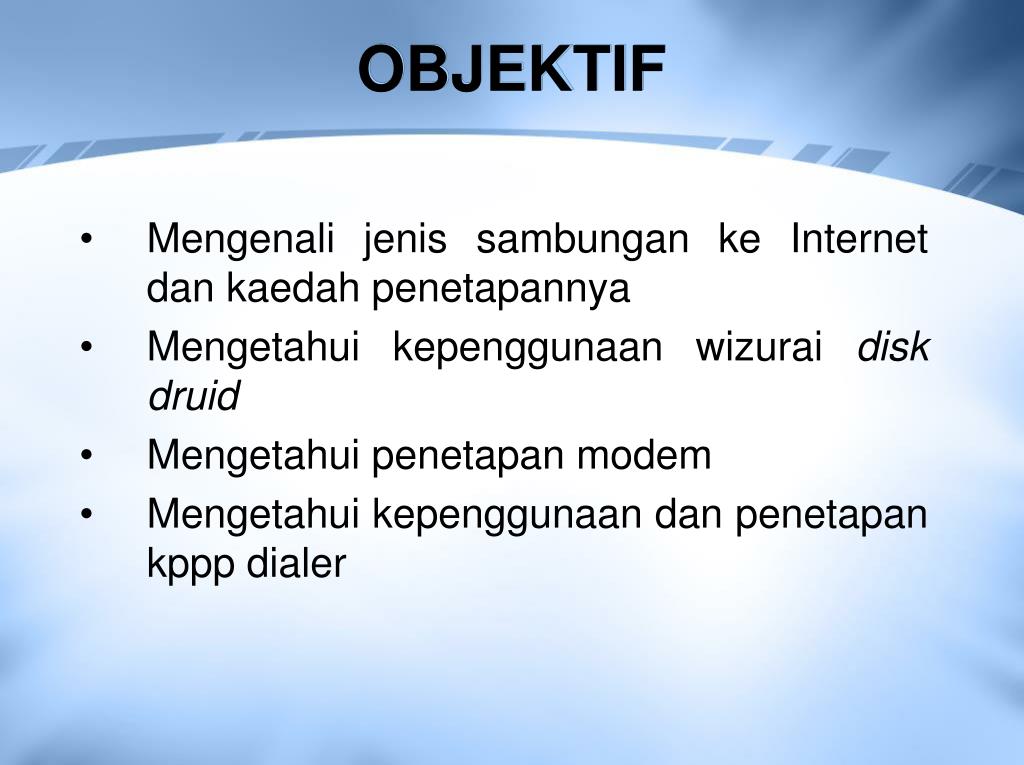

OBJEKTIF

  • Mengenali jenis sambungan ke Internet dan kaedah penetapannya

  • Mengetahui kepenggunaan wizurai disk druid

  • Mengetahui penetapan modem

  • Mengetahui kepenggunaan dan penetapan kppp dialer


Isi kandungan

ISI KANDUNGAN

  • Jenis Sambungan Internet

  • Wizurai Sambungan Internet

  • Konfigurasi Modem

  • Pendail KDE PPP Dailer


Jenis sambungan internet

JENIS SAMBUNGAN INTERNET

  • Sambungan ISDN

    • ISDN (Internet Services Digital Network) menggunakan talian telekomunikasi digital yang laju dan bermutu tinggi berbanding dengan menggunakan sambungan modem analog.

    • Talian khas ini harus dipasang oleh syarikat telekomunikasi.


Jenis sambungan internet1

JENIS SAMBUNGAN INTERNET

  • Sambungan Modem

    • Di gunakan untuk membuat sambungan ke Internet melalui talian telefon.

    • Data digital akan ditukar ke isyarat analog dan dihantar melalui talian telefon.


Jenis sambungan internet2

JENIS SAMBUNGAN INTERNET

  • Sambungan xDSL

    • xDSL (Digital Subsciber Line or Loop) menggunakan penyiaran berkelajuan tinggi melalui talian telefon. Terdapat beberapa jenis DSL seperti ADSL, IDSL dan SDSL.

    • Di Linux, sambungan ke Internet melalui talian Sesiri, Point-To-Point (PPP) atau Eternet xDSL adalah begitu mudah.

Protokol Point-to-Point (PPP) - suatu piawaian untuk sambungan ke Internet

melalui talian dail. Ini cara sambungan yang paling biasa (di Malaysia) ke Internet

sebagai sebahagian dari rangkaian ISP.


Wizurai sambungan internet

WIZURAI SAMBUNGAN INTERNET

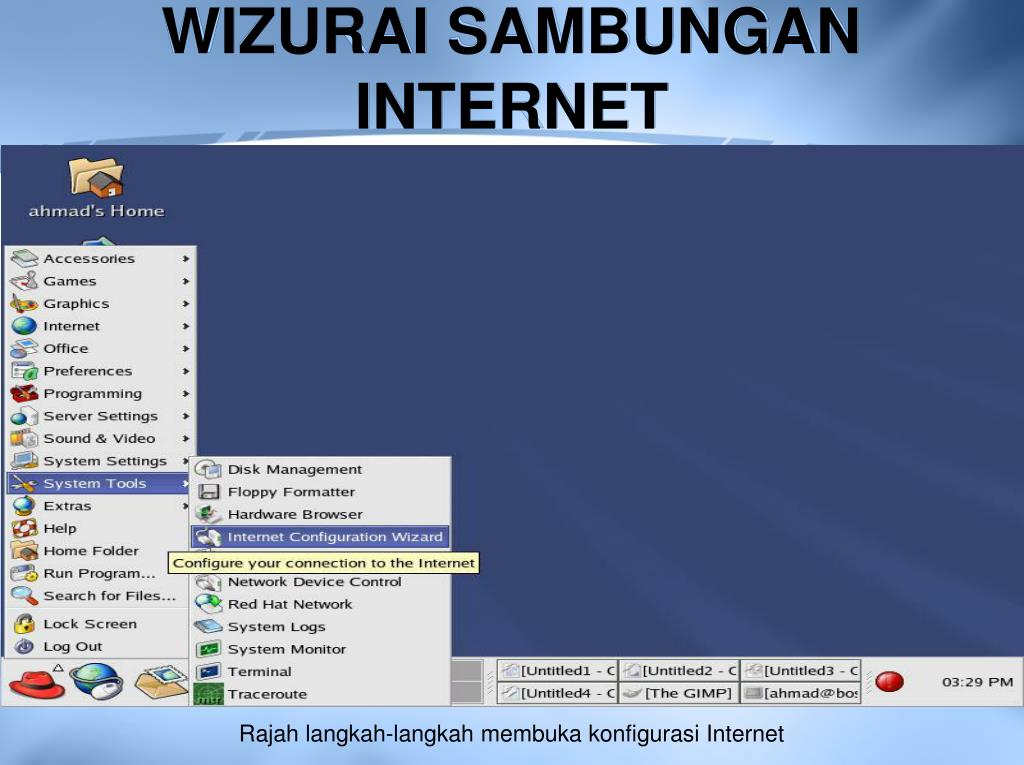

Rajah langkah-langkah membuka konfigurasi Internet


Internet druid

Internet Druid

  • Boleh digunakan untuk mengkonfigurasi sambungan Internet. Tetapi harus menjalankan sistem X Windows.

  • Untuk memulakan aplikasi Internet Druid, ikuti langkah-langkah berikut:

    • Di meja kerja GNOME, pilih Main Menu> Programs> System> Internet Configuration Wizard.

    • Di meja kerja KDE, pilih Main Menu> System> Internet Configuration Wizard.

    • Di Shell prompt, taipkan Internet-druid (contoh di Xterm atau Terminal GNOME).


Internet druid1

Internet Druid

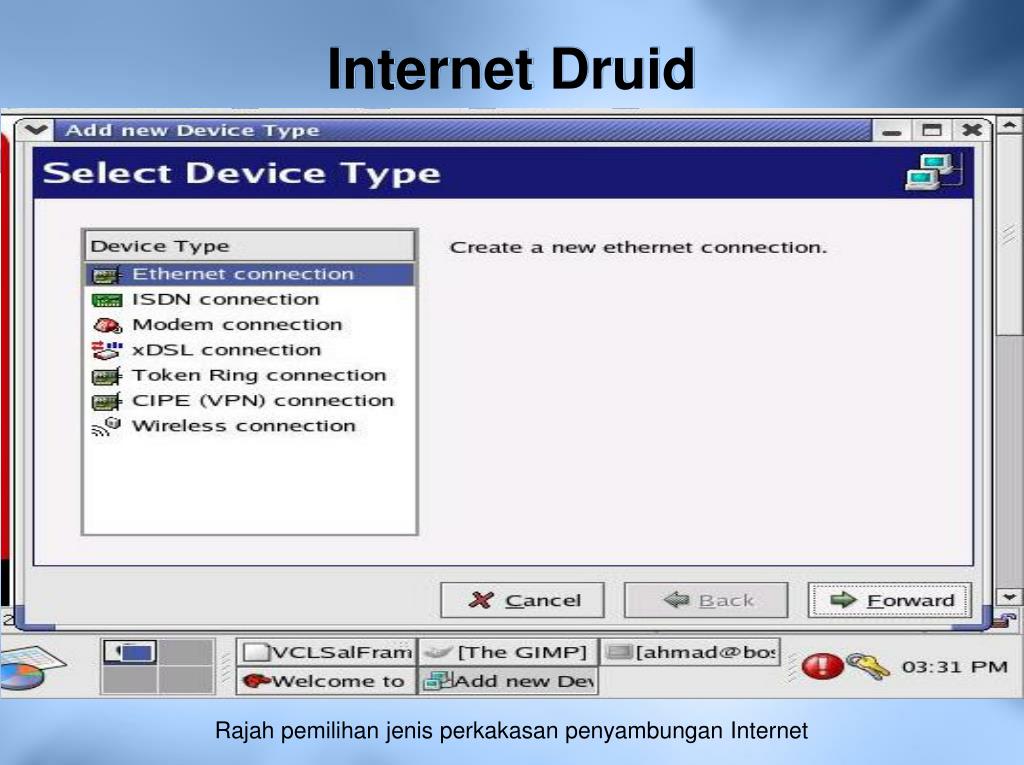

Rajah pemilihan jenis perkakasan penyambungan Internet


Internet druid2

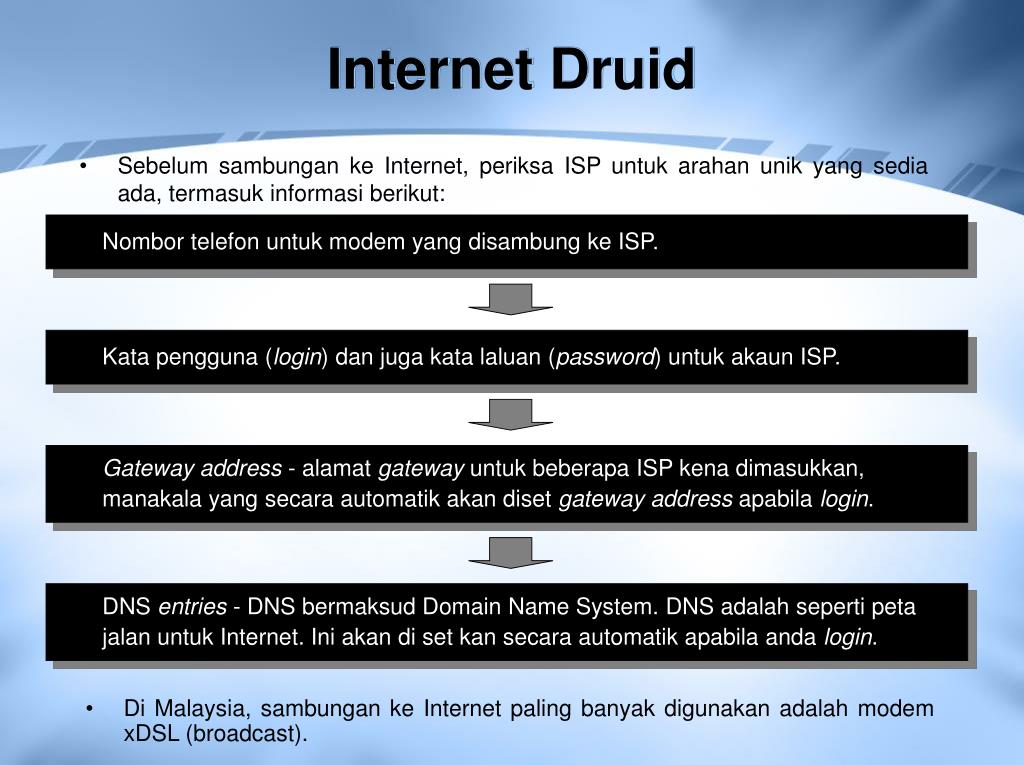

Internet Druid

  • Sebelum sambungan ke Internet, periksa ISP untuk arahan unik yang sedia ada, termasuk informasi berikut:

Nombor telefon untuk modem yang disambung ke ISP.

Kata pengguna (login) dan juga kata laluan (password) untuk akaun ISP.

Gatewayaddress - alamat gateway untuk beberapa ISP kena dimasukkan,

manakala yang secara automatik akan diset gateway address apabila login.

DNS entries - DNS bermaksud Domain Name System. DNS adalah seperti peta

jalan untuk Internet. Ini akan di set kan secara automatik apabila anda login.

  • Di Malaysia, sambungan ke Internet paling banyak digunakan adalah modem xDSL (broadcast).


Konfigurasi modem

KONFIGURASI MODEM

  • Modem digunakan untuk membuat konfigurasi sambungan Internet melalui talian telefon yang aktif. Juga perlu ada akaun ISP.

  • Modem menukarkan data analog kepada digital dan dihantar melalui talian telefon biasa.

  • Jenis-jenis modem adalah:

    • Modem perisian dalaman

    • Modem luaran

    • Modem USB


Modem perisian dalaman

Modem Perisian Dalaman

  • Tidak mempunyai litar liang serial (serial port circuitry).

  • Terdapat beberapa model driver Linux untuk modem perisian dalaman. Keterangan lanjut http://www.linmodems.org.

  • Elakkan daripada menggunakan modem perisian di Linux.


Modem luaran

Modem Luaran

  • Menggunakan liang serial.

  • Linux akan mengesan modem jenis ini secara automatik dan membuat semua konfigurasi tentang perkakasan ini.


Modem usb

Modem USB

  • Modem USB yang menggunakan ‘Communication Device Class Abstract Control Modem (CDC0ACM) protocol’ akan berfungsi dengan isirung Linux 2.4.x.

  • Untuk menambah modem, ikut langkah-langkah berikut:

1) Pilih modem dari jadual jenis peranti (device type list), klik Forward.

  • 2) Jika modem tersedia dikonfigurasikan dalam senarai perkakasan (di tab hardware),

  • Network Administration Tool akan membuat andaian menggunakannya.

  • Jika tiada modem yang telah dikonfigurasi, ia akan mengesan modem lain di sistem.


Modem usb1

Modem USB

Rajah pemilihan jenis modem


Modem usb2

Modem USB

  • 3) Buat konfigurasi kadar baud baud rate, kawalan aliran flow control, bahana modem

  • modem volume.

4) Jika tidak mengetahui nilainya, biarkan dalam keadaan tersedia (default).

5) Jika tidak mempunyai pendail tona (touch-tone dialling), buangkan tanda pilihan

(uncheck). Klik forward.

6) Memberi maklumat tentang akaun ISP. Jika tidak mengetahui, hubungilah ISP anda.

Klik forward.

7) Di muka create dialup, klik apply.


Modem usb3

Modem USB

Rajah pemilihan Pemberi Perkhidmatan Internet (ISP)


Modem usb4

Modem USB

  • - Selepas peranti ditambah,

  • status tidak aktif

  • (inactive status).

  • - Untuk mengaktifkan

  • sambungan PPP, pilih

  • Start Menu>

  • System Settings>

  • Network.

  • Untuk mengaktifkan

  • peranti, pilih peranti dari

  • senarai peranti dan klik

  • butangActivate.

- Pilih peranti dari

senarai dan klik Edit.

- Tetapan (setting) lain

seperti PPP,

kata pengguna (login),

kata laluan (password)

boleh diubahsuai.

Rajah mengaktifkan modem melalui konfigurasi rangkaian


Pendail kde ppp dailer

PENDAIL KDE PPP DAILER

  • Wizurai penyambung Internet berasaskan antara muka grafik (GUI) untuk mengkonfigurasi Internet.

  • Jika di KDE, klik KDE Main Menu, pilih Internet> KPPP.

  • Jika di GNOME, klik EXTRA> Internet> KPPP.

  • Di skrin terminal command-line dan menaip:

    $ /usr/bin/kppp

  • Perlu membuat konfigurasi sebelum menggunakan KPPP melalui ISP.


Mengkonfigurasi tetingkap kppp

Mengkonfigurasi Tetingkap KPPP

  • Kali pertama mulakan KPPP, klik Setup .

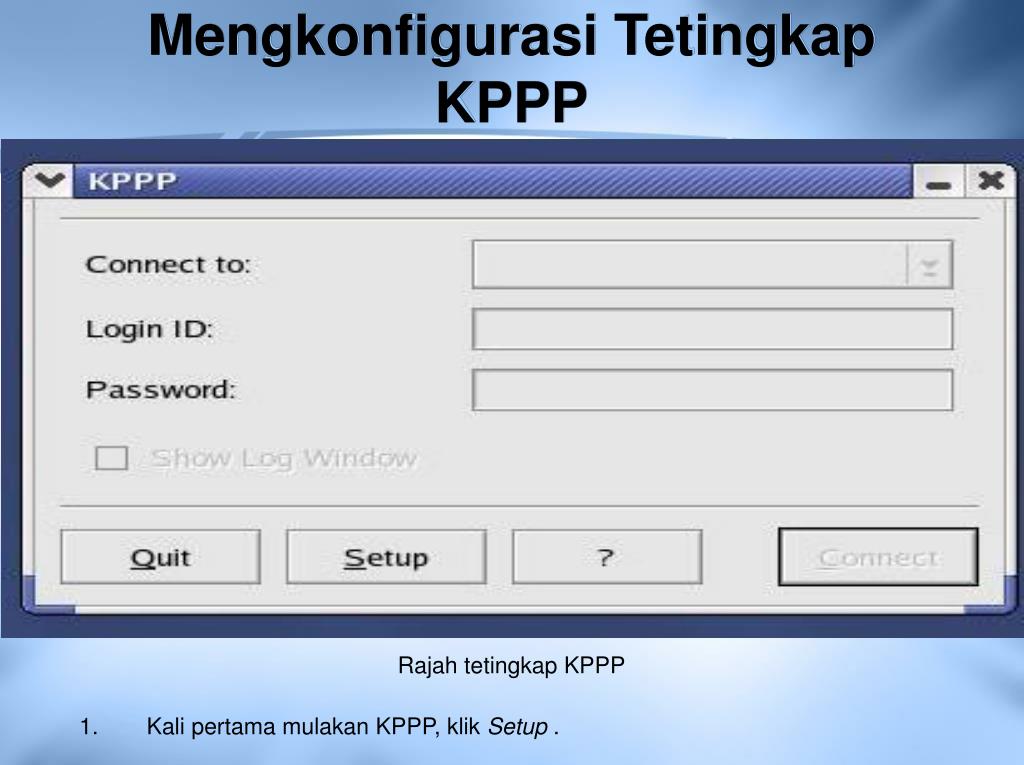

Rajah tetingkap KPPP


Mengkonfigurasi tetingkap kppp1

Mengkonfigurasi Tetingkap KPPP

2.Pilih Accounts dan klik New.

Rajah tetingkap konfigurasi KPPP


Mengkonfigurasi tetingkap kppp2

Mengkonfigurasi Tetingkap KPPP

3.Pilih Dialog Setup dan bukan Wizard untuk dikonfigurasi. Wizurai Wizard tidak sesuai jika membuat penetapan akaun ISP di Malaysia.

Rajah penambahan akaun baru untuk KPPP


Mengkonfigurasi tetingkap kppp3

Mengkonfigurasi Tetingkap KPPP

Rajah penetapan akaun baru untuk penyambungan KPPP


Mengkonfigurasi tetingkap kppp4

Mengkonfigurasi Tetingkap KPPP

  • Dalam kebanyakan senario, anda harus mengisi:

    üConnection NamePilih apa juga sambungan. Contohnya Jaring, TMNet, Maxis dan sebagainya.

    üPhone Number Klik pada add untuk tambah nombor dail untuk ISP.

    üAuthentication Pilih PAP/CHAP.

    üStore password Mengingatkan kata laluan tanpa mengisi semula.

    üCustomize pppd....Mengemaskan lagi jika mahu, jika tidak hanya gunakan tetapan tersedia (default value).


Mengkonfigurasi tetingkap kppp5

Mengkonfigurasi Tetingkap KPPP

Rajah penambahan nombor telefon untuk Pemberian Perkhidmatan Internet


Mengkonfigurasi tetingkap kppp6

Mengkonfigurasi Tetingkap KPPP

4.Jika ingin mengawal selia masa dan kos semasa di dalam talian, klik Accounting dan pilih Enable Accounting. Pilih Malaysia /TMNet Jaring dari senarai. Klik OK.

Rajah pemilihan ISP untuk mengaktifkan akaun


Mengkonfigurasi tetingkap kppp7

Mengkonfigurasi Tetingkap KPPP

  • Klik tab Device dan pastikan bahawa tetapan tersedia (default value) untuk Modem Device adalah /dev/modem, flow control CRTCTS, Line Termination CR.

  • Klik pada tab Modem untuk menguji modem. Klik OK.

  • Masukkan kata pengguna di Login ID dan kata laluan di Password.

  • Aktifkan akaun yang baru.


Mengkonfigurasi tetingkap kppp8

Mengkonfigurasi Tetingkap KPPP

  • Klik pada Connect dan boleh mula melayari Internet.

  • Semasa dalam talian, masa dan kos dapat dilihat dalam talian. Klik pada Details, boleh melihat statistik modem.

Rajah tetingkap penyambungan kepada Internet
