TECHNICKÉ KRESLENÍ. Autor: Luboš Šlechta Datum: 16.9.2011 Třída: 8 - 9 ČÁRY – druhy Anotace: seznámit žáky s druhy čar a jejich použití v technických výkresech dle tloušťky. DEFINICE ČÁRY.

kelii
Download Presentation

TECHNICKÉ KRESLENÍ

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

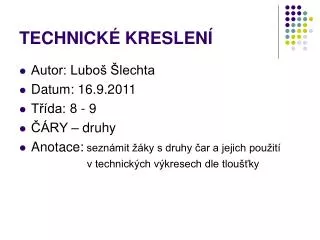

  1. TECHNICKÉ KRESLENÍ Autor: Luboš Šlechta Datum: 16.9.2011 Třída: 8 - 9 ČÁRY – druhy Anotace: seznámit žáky s druhy čar a jejich použití v technických výkresech dle tloušťky

  2. DEFINICE ČÁRY Čára je základním grafickým vyjadřovacím prostředkem pro zobrazování, za použití různých kreslicích pomůcek. Například: kreslení od ruky kreslení za pomoci pravítek, křivítek, kružítek atd… kreslení v CAD systému

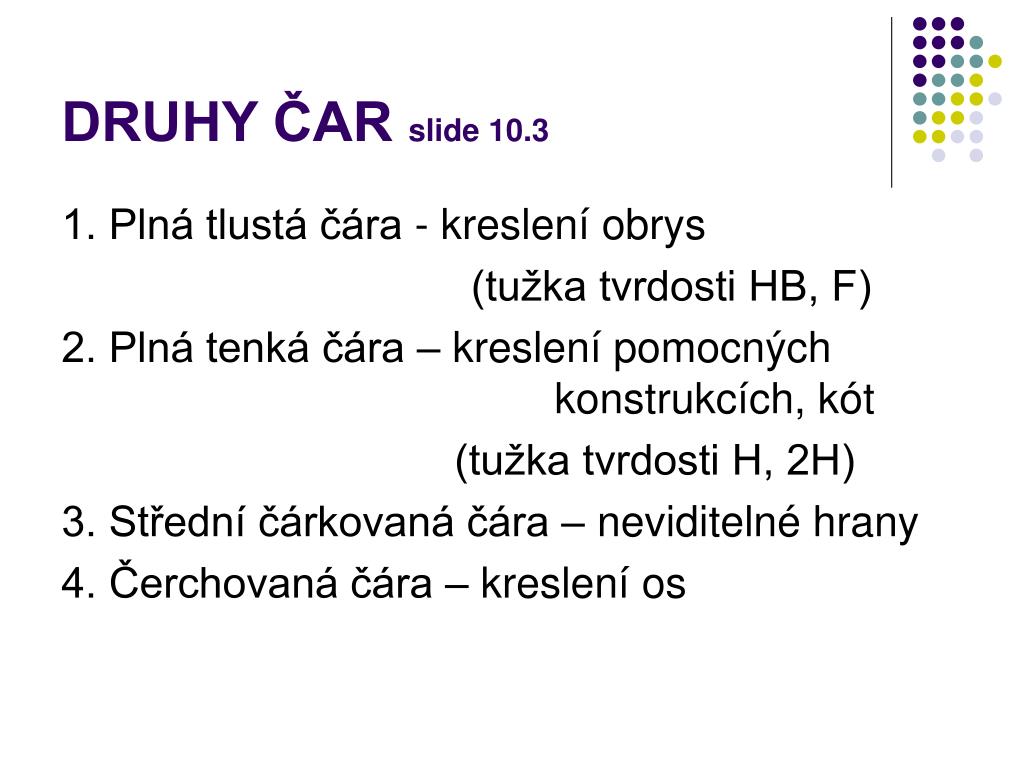

  3. DRUHY ČAR slide 10.3 1. Plná tlustá čára - kreslení obrys (tužka tvrdosti HB, F) 2. Plná tenká čára – kreslení pomocných konstrukcích, kót (tužka tvrdosti H, 2H) 3. Střední čárkovaná čára – neviditelné hrany 4. Čerchovaná čára – kreslení os

  4. UKÁZKA ČAR slide 10.4 Tlustá čára – tloušťka 0,6mm Tenká čára – tloušťka 0,2mm Čárkovaná čára – tloušťka 0,4mm Čerchovaná čára – tloušťka 0,2mm
